Tipo de producto	Carcasa estanca para cámara digital
Marca	Canon
Modelo	WP-DC27
Profundidad máxima bajo el agua	40 metros (130 pies) - conforme a la protección JIS clase 8
Materiales	Policarbonato, ABS, vidrio transparente, EPDM
Dimensiones exteriores (sin partes salientes)	133,2 x 85,4 x 78,0 mm
Peso (solo carcasa)	Aproximadamente 275 g
Volumen	Aproximadamente 465 cm³
Temperatura de funcionamiento	0 a 40 °C
Alimentación	Utiliza la batería de la cámara (NB-5L)
Compatibilidad	Cámaras digitales Canon compatibles (modelos específicos)
Funciones principales	Uso submarino, playa, esquí; acceso a los controles de la cámara (zoom, disparador, modos, flash)
Accesorios incluidos	Collarín, correa, placa difusora, grasa de silicona para junta
Mantenimiento y limpieza	Lavado con agua clara después del uso; secado con un paño suave; no lavar el interior con agua
Junta de estanqueidad	Junta tórica desmontable; engrasar con la grasa de silicona suministrada; reemplazar anualmente
Precauciones de seguridad	No superar los 40 m de profundidad; evitar temperaturas elevadas; no utilizar como dispositivo flotante
Almacenamiento	Dejar entreabierto para preservar la junta; evitar polvo y lugares cálidos/fríos/húmedos

Preguntas frecuentes - WP-DC27 CANON

¿Cuál es la profundidad máxima de uso de la carcasa estanca WP-DC27?

La profundidad máxima es de 40 metros (130 pies), conforme a la norma JIS clase 8 de estanqueidad.

¿Cómo mantener la junta de estanqueidad?

Después de cada uso, retire la junta, limpia la ranura y la junta con un hisopo de algodón, luego aplica una capa fina de grasa de silicona suministrada. Vuelve a colocarla con cuidado. Reemplaza la junta una vez al año.

¿Puedo usar la carcasa con una cámara Canon diferente a la prevista?

El WP-DC27 está diseñado para modelos Canon específicos (serie IXUS/PowerShot compatibles). Verifique la compatibilidad en el manual de la cámara.

¿Cómo limpiar la carcasa después de su uso en agua salada?

Lave abundantemente el exterior con agua clara (máx. 30 °C) inmediatamente después del uso. Déjalo en remojo varias horas si es necesario. Sécalo con un paño suave. No laves el interior con agua.

¿Se puede usar la carcasa bajo el agua con el flash?

Sí, fije la placa difusora suministrada para distribuir uniformemente la luz del flash. Evite sujetos demasiado cercanos.

¿Qué hacer en caso de infiltración de agua en la carcasa?

Detenga inmediatamente el uso. Retire la cámara, seque el interior y el exterior con un paño suave y seco, luego contacte al servicio al cliente de Canon.

¿Puedo usar el collarín bajo el agua?

No, el collarín debe retirarse antes de cualquier uso bajo el agua. Utilice únicamente la correa suministrada para evitar cualquier riesgo de estrangulamiento.

¿Cómo almacenar la carcasa estanca?

Guárdela en un lugar seco, protegido del polvo y de temperaturas extremas. Deje la carcasa entreabierta para evitar la deformación de la junta de estanqueidad.

¿Qué accesorios se incluyen con la carcasa?

La carcasa se entrega con un collarín, una correa, una placa difusora y grasa de silicona para la junta de estanqueidad.

¿Hay garantía para la carcasa estanca?

Canon declina toda responsabilidad por daños indirectos. Para defectos de fabricación, contacte a su distribuidor Canon. La garantía está sujeta a las condiciones generales de Canon.

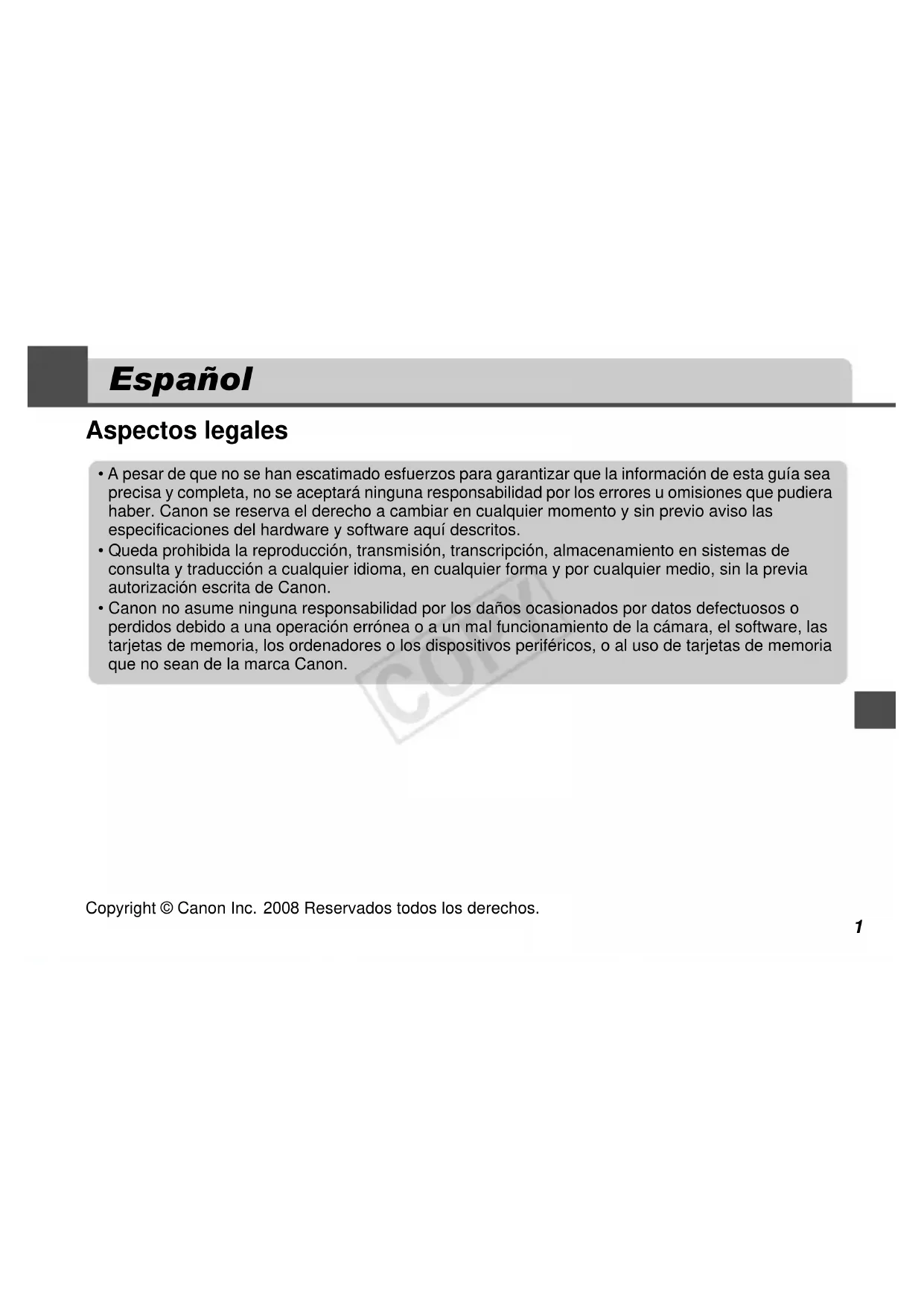

MANUAL DE USUARIO WP-DC27 CANON

• A pesar de que no se han escatimado esfuerzos para garantizar que la información de esta guía sea precisa y completa, no se aceptará ninguna responsabilidad por los errores u omisiones que pudiera haber. Canon se reserva el derecho a cambiar en cualquier momento y sin previo aviso las especificaciones del hardware y software aquí descritos.
• Queda prohibida la reproducción, transmisión, transcripción, almacenamiento en sistemas de consulta y traducción a cualquier idioma, en cualquier forma y por cualquier medio, sin la previa autorización escrita de Canon.
• Canon no asume ninguna responsabilidad por los daños ocasionados por datos defectuosos o perdidos de la operación errónea o a un mal funcionamiento de la webcam, el software, las tarjetas de memoria, los ordenadores o los dispositivos periféricos, o al uso de tarjetas de memoria que no sean de la marca Canon.

Copyright © Canon Inc. 2008 Reservados todos los derechos.

Para usar correctamente la funda impermeable, lea atentamente este manual. Después de haber leído este manual, guárdelo en un lugar seguro para futuras referencias.

Introducción

• Muchas gracias por la adquisición de esta funda impermeable. Después de haber instalado la funda impermeable, usted podrá utilizar su cámara digital Canon bajo la lluvia, en playas o en pistas de esquí. También podrá utilizarla bajo el agua hasta una profundidad de 40 metros (130 pies) y en ambientes húmedos y polvorientos.
• Antes de utilizar la funda impermeable, cerciórese de que funciona correctamente y de que no se infiltra agua. Cierre la funda impermeable antes de introducir la cámara y sumérjala en agua a una profundidad de unos 15 cm (5,9 pulgadas) durante uno o tres minutos para comprobar que no le entra agua. Realice una comprobación similar después de haber introducido la cámara en la funda.

Si se infiltra agua, póngase en contacto con el Centro de Atención al Cliente de Canon.

• Canon Inc., sus sucursales y filiales, y los distribuidores de la funda impermeable no se harán responsables de los daños debidos a datos corrompidos o perdidos por una utilización incorrecta o al mal funcionamiento de la funda impermeable, de la cámara, de la batería o de la tarjeta de memoria que impidan la grabación de imágenes.
• Por favor, lea atentamente la Guía del usuario de la cámara proporcionada con la cámara.

Desembalaje

La funda impermeable se envía con los accesorios indicados a continuación. Compruebe ahora si su paquete está completo. Si falta algo, póngase en contacto con su proveedor Canon.

Funda impermeable WP-DC27, correa de cuello, correa de muñeca, placa de difusión, grasa de silicona para la junta hermética, Guía del usuario (esta).

Productos vendidos por separado

• Peso de la funda impermeable Canon WW-DC1

Cuando utilice la funda impermeable para hacer fotos debajo del agua, el peso evita que la funda flote. Consulte las especificaciones principales (pág. 20) para obtener información sobre el número de pesos recomendados para la instalación. Para información acerca de los métodos de ajuste, consulte la guía del usuario y compruebe los pesos.

Precauciones de seguridad

Antes de utilizar la funda impermeable, lea detenidamente estas precauciones para poder usarla correctamente.

Las precauciones descritas a continuación permitirán la utilización segura de la funda impermeable y evitar riesgos y daños tanto a usted mismo como a otras personas.

Antes de leer el resto de este manual, cerciórese de haber comprendido bien los detalles de estas precauciones.

• Tras utilizar la funda impermeable, asegúrese de SACAR la cámara. Si deja la funda impermeable con la cámara dentro en un lugar expuesto a la luz solar directa o a altas temperaturas, puede producirse un incendio o una explosión de la funda.
• No utilice la funda impermeable como flotador o chaleco salvavidas.
• No utilice la correa de cuello bajo el agua. Extraiga la correa de cuello y coloque la correa de muñeca antes de utilizarla debajo del agua. Existe el peligro de que la correa de cuello pudiese enredarse y causar la estrangulación u otros accidentes.

• No utilice la funda impermeable a profundidades superiores a 40 metros (130 pies). La funda podría funcionar mal, dañarse o provocar la infiltración de agua.
• No presione los botones ni la palanca de la funda impermeable con una fuerza innecesaria estando bajo el agua. Podría deformarla y provocar filtraciones.
• Cuando limpie la funda, no la rocíe con agua a presión en la junta hermética. Esto podría causar la infiltración de agua.
• No desarme ni modifique la funda impermeable. Esto podría hacer que se infiltrase agua.
• No dañe la junta hermética, no raye sus superficies de contacto, ni permita que se acumule suciedad, arena, pelos u otros restos entre la junta hermética y la funda. Esto podría provocar filtraciones.
• No utilice la funda impermeable en agua con una temperatura superior a 40 °C (104 °F). El calor podría curvarla y provocar la infiltración de agua.
• No deje la funda impermeable expuesta a la luz solar directa, bajo de un automóvil con temperaturas altas, ni cerca de sistemas de calefacción. El calor podría curvarla y provocar la

infiltración de agua. Cúbrala con una toalla, por ejemplo, si tiene que guardarla al sol.

Precauciones de manejo

• No deje caer ni lance la funda impermeable.
• Utilice solamente la grasa de silicona suministrada. La utilización de otros productos impermeabilizantes podría dañar la resistencia de la funda impermeable al agua. En caso de haber aplicado por error otro producto impermeabilizante, límpielo inmediatamente.
• Evite abrir o cerrar la funda impermeable cerca del agua. A la hora de instalar la cámara, o cambiar la tarjeta de memoria o la batería, elija un lugar con poca humedad alejado del aire salino del mar.
• Evite utilizar la funda impermeable durante mucho tiempo a gran temperatura.
• El ciclo de vida de las baterías se reducirá a bajas temperaturas. Cuando vaya a utilizar la funda impermeable en un lugar muy frío, manténgala en una bolsa cuando no esté fotografiando. No se aconseja usar la funda impermeable en lugares con temperaturas inferiores al punto de congelación.
• El traslado rápido de la funda impermeable entre lugares con temperaturas altas y bajas puede causar la condensación de humedad (gotas de agua) en sus superficies internas. Si ocurre esto, deje de usar la cámara inmediatamente, ya que la condensación puede provocar un mal funcionamiento. Extraiga la cámara de la funda impermeable y limpie la condensación de la funda impermeable y de la cámara con un trapo suave y seco, y espere hasta que la humedad se evapore completamente antes de volverla a utilizar.

Acerca de la infiltración de agua

Si hay infiltraciones de agua en la funda impermeable, deje inmediatamente de fotografiar. Si utiliza la cámara en este estado, puede causar un incendio o una descarga eléctrica. No la use en estas condiciones.

Seque bien el interior de la funda impermeable y la cámara. Póngase en contacto con su Centro de Atención al Cliente de Canon.

Junta hermética

Las sustancias extrañas (p. ej., arena, suciedad o pelos) adheridas a la junta hermética pueden causar una infiltración de agua. Si quedase pillado un solo pelo o un diminuto grano de arena en la junta hermética, podría producirse una infiltración.

• Cuando retire la junta hermética de la funda impermeable, utilice los dedos para no dañarla (como se muestra en la Fig. 1). No clave las uñas en ella ni utilice objetos puntiagudos ni metálicos para retirarla.
• No tire de la junta hermética. Tirar de la junta hermética puede hacer que esta se estire demasiado, lo cual podría ser la causa de que la funda no cerrase debidamente y diera lugar a una infiltración.
• Mientras coloca la junta hermética, no retuerza ni empuje la junta con fuerza. Tenga extremo cuidado al asegurar la junta hermética para que quede uniforme alrededor de la ranura de montaje. Compruebe la junta hermética para cerciorarse de que funciona.

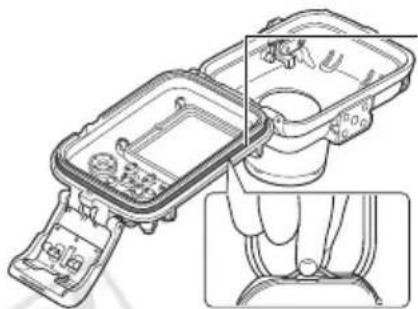

Junta hermética Fig. 1

• Tenga cuidado de no aplicar demasiada grasa. La aplicación de grasa en exceso a la junta hermética podría causar una infiltración (una gota será suficiente).
• No utilice papel ni paños para aplicar la grasa a la junta.
• Una junta hermética dañada o rajada podría hacer que se infiltrase agua en la funda protectora impermeable. En caso de haberse dañado, póngase en contacto con su Centro de Atención al Cliente de Canon.

Para asegurar la hermeticidad de la funda impermeable, se recomienda reemplazar anualmente la junta hermética. Póngase en contacto con su Centro de Atención al Cliente de Canon.

Cuidado y mantenimiento

• Lave el exterior de la funda impermeable con suficiente agua limpia y fresca (agua corriente a menos de 30 °C / 86 °F, etc.), lo antes posible después de haberla usado. En especial, se aconseja sumergirla en agua dulce durante varias horas después de haberla utilizado en agua salada a fin de eliminar los depósitos de sal. Compruebe si ha cerrado con seguridad el cierre para evitar que se infiltre agua en la funda. Séquela con un trapo seco y suave después de lavarla. Para evitar rayar la funda impermeable, no la seque si quedan restos de arena o de polvo. Si quedan restos de sal, las piezas metálicas podrían oxidarse y los botones podrían volverse más difíciles de pulsar. Frote el interior de la funda con un paño suave y seco. No lo lave con agua.

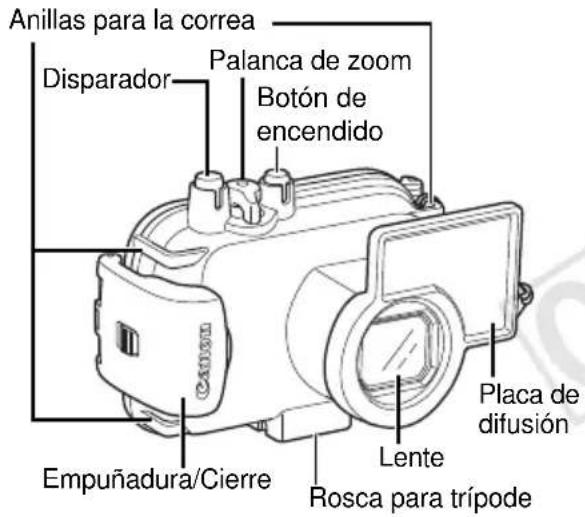

Componentes

Parte frontal

Lente

Como la suciedad o las manchas de la lente pueden aparecer en las fotografías, deben mantenerla limpia frotándola ligeramente con un paño seco y suave.

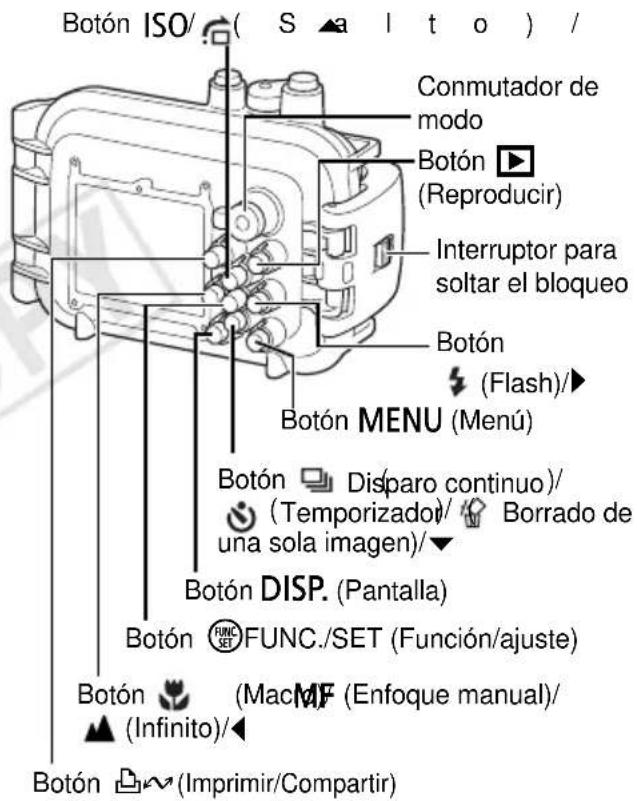

Parte posterior

Preparativos

Preparación de la cámara

Inserte la batería (batería NB-5L) y la tarjeta de memoria.

• Confirme los métodos de instalación de la batería y de la tarjeta de memoria en la Guía del usuario de la webcam suministrada con su webcam.
• Utilice una batería adecuadamente cargada.
• Compruebe la capacidad estimada (imágenes que se puedan grabar) de su tarjeta de memoria y que haya suficiente espacio de almacenamiento en la tarjeta para grabar sus imágenes.

2Quite la correa de la cámara.

La correa de la cámara puede quedar atrapada en la junta hermética al abrir o cerrar la funda impermeable si no quita la correa antes de colocar la cámara en la funda impermeable. Puede causar filtraciones.

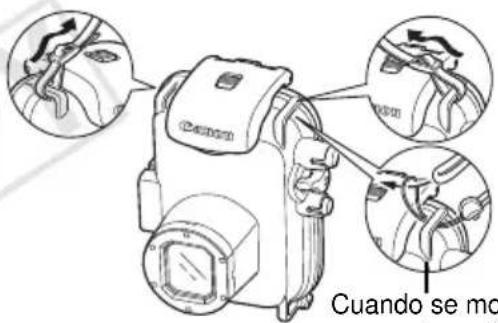

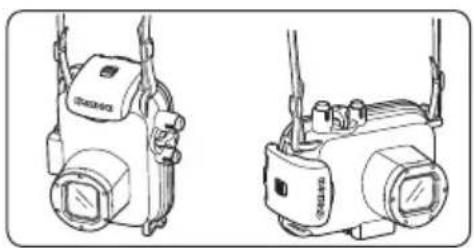

Preparación de la funda impermeable

3. Fije también los extremos de la correa de cuello a las anillas de la correa como se muestra, y ajústela a una longitud cómoda.

Cuando se monta la correa de muñeca de la funda impermeable

Utilice la correa de cuello cuando lleve la cámara en la playa. Extraiga la correa de cuello y coloque la correa de muñeca antes de utilizarla debajo del agua. Existe el peligro de que la correa de cuello pudiera enredarse y causar una estrangulación u otro accidente.

No utilice la correa de la cámara con la funda impermeable.

4. Deslice el interruptor de liberación del bloqueo como se muestra y suelte el cierre para abrir la cubierta trasera.

• Cuando utilice productos contra condensación que se puedan adquirir en el mercado, la solución contra condensación se debe aplicar solo a la superficie interior de la lente usando un paño suave. Si la solución contra condensación entra en contacto con cualquier superficie que no sea la cara inferior de la lente, límpiela de inmediato con un paño suave y seco, ya que, de lo contrario, podría deteriorar la funda impermeable.

Aplique una sola capa de grasa a toda la junta antes de utilizar la funda impermeable a fin de evitar la abrasión y el deterioro.

En cuanto a las precauciones de manejo de la junta hermética, vea el apartado Junta hermética de la página 6.

1. Retire la junta hermética.
2. Usando un bastoncillo de algodón, limpie toda sustancia extraña (p. ej., suciedad, arena o pelos) que pudiera haber en la junta hermética y en la ranura de montaje de la junta de la funda impermeable.
3. Aplique una pequeña cantidad (una gota) de grasa en la punta del dedo.
4. Recubra uniformemente toda la superficie de la junta hermética, teniendo cuidado de no rayar la superficie.
5. Vuelva a colocar la junta hermética en la ranura de montaje de la junta de la funda impermeable.

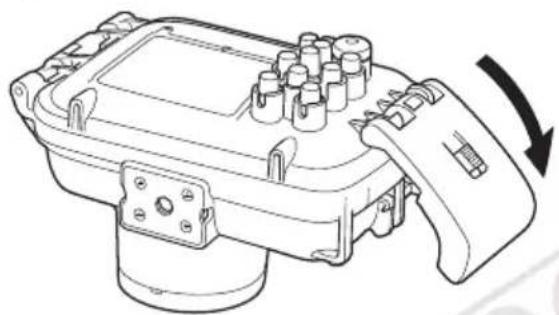

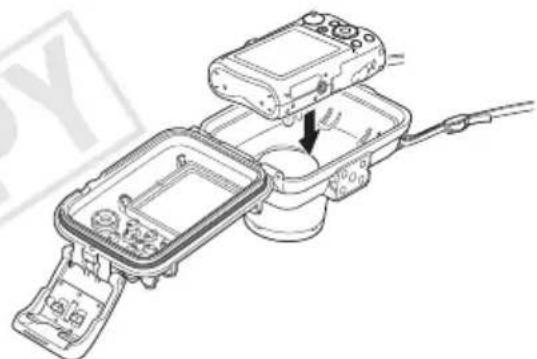

Colocación de la cámara en la funda impermeable

5 Inserte la cámara en la funda protectora impermeable como se muestra a continuación.

6 Cierre la funda impermeable.

• Cerciórese de que la junta hermética y sus superficies de contacto estén libres de restos (p. ej., arena, suciedad o pelos). Si quedase pillado un solo pelo o un diminuto grano de arena en la junta hermética, podría producirse una infiltración.
• Cerciórese de que el cierre haya quedado perfectamente cerrado.

7 Gire el conmutador de modo en el sentido de la flecha para operar el conmutador de modo de la cámara.

Toma de fotografías

Presione el botón de encendido para encender la cámara.

2 Gire el conmutador de modo al modo deseado. 3 Pulse el botón DISP. para encender la pantalla.

Realice los ajustes necesarios. - Puede ajustar el zoom con la palanca de zoom.

Utilización del dial de control

La utilización del dial de control de la cámara es ligeramente diferente.

1. Para girar el dial de control en el sentido de las agujas del reloj, presione el botón ▶ mientras presiona también el botón W.
2. Para girar el dial de control en el sentido contrario a las agujas del reloj, presione el botón ↓, y también presione el botón indicado.

Ajuste del modo escena especial en (Bajo el Agua)

Puede obtener un color más natural debajo del agua si ajusta el modo escena especial a. Este modo selecciona el balance de blancos óptimo para la iluminación subacuática y atenúa los tonos azules.

1. Gire el conmutador de modo hasta SCN (modo Escena especial).
2. Mientras mantiene presionado el botón, utilice el botón para seleccionar.

Cuando fotografía en los modelos individuales, tenga en cuenta que puede ajustar manualmente el balance de blancos presionando un solo botón si asigna la dirección (Balance Blancos personal) al botón. Se recomienda hacer esto para ajustar el balance de blancos a las condiciones de grabación.

4. Utilice la pantalla para encuadrar la escena. Presione el disparador hasta la mitad de su recorrido y espere hasta que el indicador se encienda en verde o naranja. Después de haberse encendido, presione completamente el disparador.

Cerciórese de que la lente esté siempre limpia. - Cerciórese de que sus dedos no obstruyan ni la lente del objetivo, ni el flash, ni la placa de difusión cuando fotografía.

• Si la función de ahorro de energía se activa y apaga la cámara, presione de nuevo el botón de encendido.
• No puede hacer fotos utilizando el buscador.
• Aunque ajuste el conmutador de modo en 0, no podrá hacer fotos correctamente porque no puede utilizar el buscador.

5. Cuando finalice, presione el botón de encendido para apagar la cámara.

Utilización del flash

Para distribuir uniformemente la luz precedente del flash, fije la placa de difusión.

• No raye la superficie de la placa de difusión, ya que esto podría evitar que la luz del flash se difundiese adecuadamente.
• Fije la placa de difusión para fotografía con flash porque si no, los bordes de la imagen podrán oscurecerse. Sin embargo, tenga en cuenta que la efectividad de la placa difusora pueda reducirse si el motivo está demasiado cerca de la cámara.

Fijación de la placa de difusión

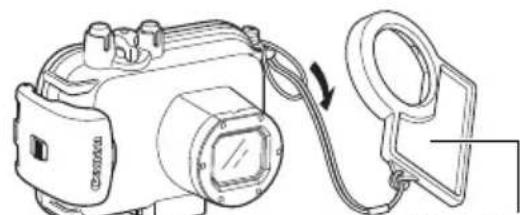

Enhebre el cordón y sujételo a la anilla tal como se muestra.

Placa de difusión

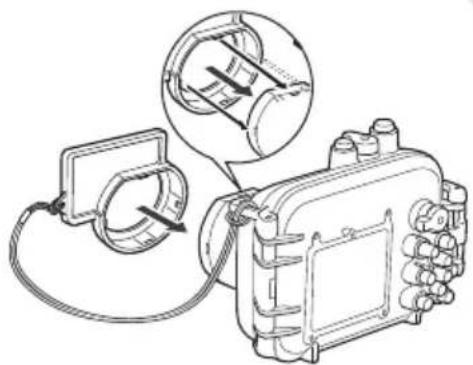

Fije la placa de difusión en la funda impermeable.

Extracción de la placa de difusión

Coja la placa de difusión y extráigala tirando en la dirección que indica la flecha.

Reproducción

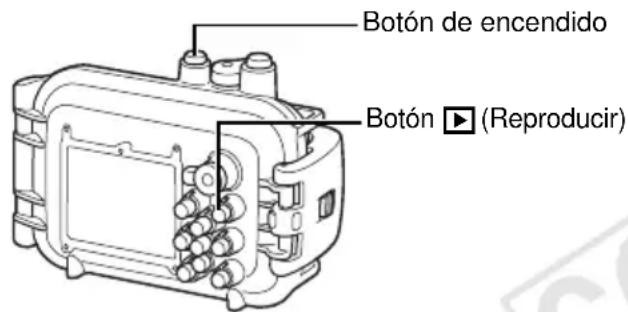

Presione el botón (Reproducir).

Cuando haya terminado de utilizar la cámara, apáguela.

Después de usar la funda impermeable, retire la cámara. Si deja la funda impermeable con la cámara dentro expuesta al sol o en un lugar con alta temperatura, puede causar un incendio o hacer que la funda reviente.

Extracción de la cámara

Después de usarla, cerciórese de secar completamente el agua de la funda impermeable.

• Elimine cualquier suciedad, arena, pelo, y demás partículas de la funda impermeable, y lávela con agua corriente limpia para eliminar los depósitos de sal.

Deslice el interruptor de liberación del bloqueo y suelte el cierre para abrir la cubierta trasera. Extraiga la cámara de la funda.

• Tenga cuidado de que en la cámara o en el interior de la funda impermeable no caigan gotas de agua de su peso o cuerpo cuando la funda está abierta.
• No lave el interior de la funda impermeable con agua. Frótelo con un paño suave y seco.

Almacenamiento

• Guarde la funda impermeable con cuidado, abierta para impedir que la junta hermética se deforme y para mantener el efecto de impermeabilización. Proteja la junta hermética del polvo y de arañazos durante el almacenamiento.
• No guarde la funda impermeable en un lugar cálido, frío o húmedo, ni cerca de sustancias como naftalina o insecticidas.

Especificaciones

Profundidad maxima:	40 m (130 pies) (cumple con la clase 8 de las normas de protección JIS para la impermeabilización.)
Impermeabilidad:	Sello, junta tórica, etc.
Materiales principales:	Policarbonato, ABS, cristal plano claro, EPDM, etc.
Temperatura de utilizesión de la lármara:
	De 0 a 40 °C (de 32 a 104 °F)
Dimensiones:	133,2 x 85,4 x 78,0 mm (5,24 x 3,36 x 3,07 pulgadas) (excluyendo las partes salientes)
Volumen: Aprox. 465 cm3(15,7 onzas fluidas (EE.UU.))
Peso:	Aprox. 275 g (9,70 onzas) (Funda impermeable solamente*)

Número de lastres para la funda impermeable vendidos por separado (WW-DC1) recomendados para el montaje:

1 peso

• Incluida la placa de difusión
• Todos los datos indicados se basan en los niveles de prueba de Canon. Las especificaciones y la apariencia del producto están sujetas a cambio sin previo aviso.
