MANUAL DE USUARIO HWBAP1052 HONEYWELL

ENFRIADOR DE AGUA DE PISO

MANUAL DE

INSTRUCCIONES

antes de usar el producto

MODELO

HWBAP1052 Series

Para servicio al consumidor favor contactar:

1-855-687-2223

ANTIBACTERIAL

Ayuda a Inhibir el

crecimiento de bacteria

Este sistema ha sido probado y

certificado por WQA NSF / ANSI

42 para Bacteriostasis

Mitrana Group HK Ltd.

Suite B, 10/F., Hong Kong Diamond

1. Antes de Utilizar su Equipo por Primera Vez....3
2. Componentes y Características ....4
3. Instrucciones Importantes de Seguridad....5
4. Botones de Funciones 6
5. Luces Indicadoras....7
6. Guía de Instalación 7
7. Instalar el Dispensador por Primera Vez....8
8. Instrucciones para Colocar el Botellón de Agua .....11
9. Ajuste del Termostato de Agua Fría 13
10. Mantenimiento 14
11. Especificaciones Técnicas ....14
12. Ficha Técnica de Rendimiento ..... 15
13. Guía de Solución de Problemas 16

1. ANTES DE UTILIZAR SU EQUIPO POR PRIMERA VEZ

Lea todas las instrucciones cuidadosamente antes de instalar y operar la unidad. Por favor guarde este manual de Instrucciones para referencias futuras. Este manual ha sido diseñado para proporcionarle información importante necesaria para utilizar y mantener su dispensador de agua. Si usted no entiende o necesita asistencia adicional, por favor no dude en contactarnos. No seguir estas instrucciones puede ocasionarl e daño y/o impedir el funcionamiento correcto de la unidad y anular la garantía.

Mantenga la contancia original de compra junto con esta guía para establecer el periodo de garantía. Mantenga una copia del recibo de compra.

Escriba el número de serle y modelo los cuales pueden ser ubicados en la etiqueta que está ubicada a un lado del dispensador de agua.

Por favor escriba la información aquí:

Fecha de Compra: ____

Número de Modelo: HWBAP1052

Color: ( ) Blanco ( ) Negado φ ) P

Número de Serial: ____

AVERTENCIA: ANTES DE CONECTAR ESTE ELECTRODOMÉSTICO A LA FUENTE DE PODER, PERMITA QUE REPOSE VERTICALMENTE POR APROXIMAD/AMENTE 24 HORAS. ESTO REDUCIRÁ LA POSIBILIDAD DE FALLA DE LA UNIDAD DE ENFRIAMIENTO DEBIDO A MOVIMIENTOS BRUSC OS DURANTE EL ENVÍO.

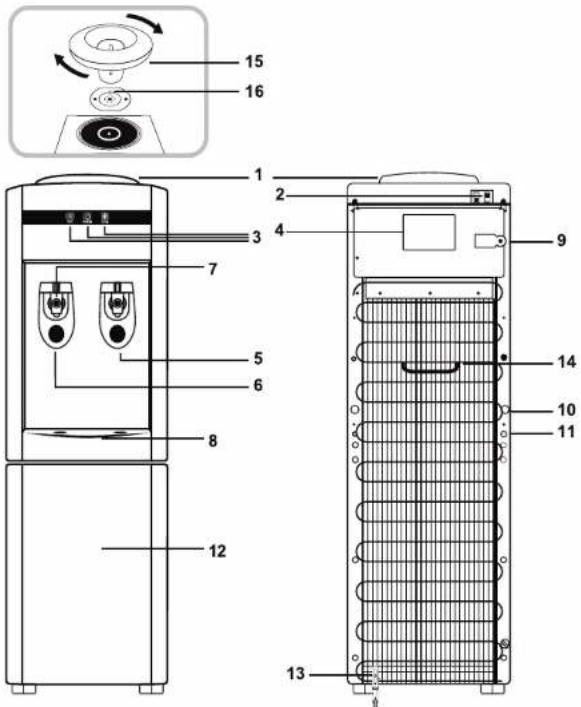

2. COMPONENTES Y CARACTERISTICAS

15 16 1 2 3 4 7 5 6 8 12 9 14 10 11 13

No	Name	No	Name
1	Embudo	9	Ajuste del Termostato de Agua Fría
2	Interruptores de Agua Fría y Caliente	10	Cable de Electricidad
3	Luces Indicadoras	11	Tapón de Drenaje
4	Etiqueta de Información Técnica	12	Gabinete de Almacenaje
5	Llave de Agua Fría	13	Kit de Anclaje
6	Llave de Agua Caliente	14	Asa
7	Botón de Seguridad	15	Embudo de Agua Caliente
8	Bandeja Contra Derrames	16	Disco Antibacterial

3. INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de fuego, descarga eléctrica, o lesión cuando se utilice este electrodoméstico, por favor siga estas instrucciones básicas:

• Lea y entienda todas las instrucciones antes de usar el enfriador de agua.
• Su enfriador de agua utiliza corriente eléctrica de 115 Voltios, 60Hz. No conecte esta unidad a una corriente eléctrica de 220V.
• Antes de usar la unidad retírela de todo empaque y revise si está en buenas condiciones.
• NO use esta unidad si el cable de electricidad o enchufe están dañados. No se recomienda usar una extensión con este electrodoméstico.
• Asegúrese que la unidad esté conectada a un toma corriente apropiadamente instalado con un interruptor diferencial GFCI (Ground-fault Circuit- interrupter). No corte ni remueva la tercera clavija (contacto a tierra) del enchufe bajo ninguna circunstancia. Si tiene alguna pregunta relacionada a la electricidad y/o toma a tierra debe contactar a un electricista certificado. El uso inapropiado del enchufe con toma a tierra puede resultar en el riesgo de una de electricidad está dañado, debe ser remplazado a autorizado.
• NO pase el cable de electricidad por debajo de alfombras y no lo cubra con tapetes o caminos. Mantenga el cable lejos de áreas donde pueda causar tropiezos.
• Siempre desconecte el electrodoméstico de la fuente de poder antes de limpiarlo, reubicarlo o darle mantenimiento.
• Asegúrese de apagar la unidad cuando los tanques de agua fría y caliente estén vacíos. Siempre tenga agua dentro de ambos tanques antes de prender los interruptores. Ignorar estas instrucciones puede causar sobrecalentamiento y daño de la unidad.
• Remueva el cable de electricidad del tomacorriente sujetándolo por el enchufe. No desconecte la unidad halando del cable.
• NO intente reparar o ajustar las funciones eléctricas y/o mecánicas de esta unidad, esto puede causar la anulación de la garantía.
• NO permita que los niños jueguen con el electrodoméstico, empaque o bolsas de plástico.
• Si la unidad está dañada o no funciona correctamente, deje de utilizarla. Lea la sección de GUIA DE SOLUCION DE PROBLEMAS y/o por favor busque ayuda profesional.
• Nunca ubique este producto donde pueda caer en una tina o recipiente de agua.

3. INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• NO use esta unidad en baños o en la intemperie.
• Este electrodoméstico no está diseñado para ser utilizado por personas (incluyendo niños y personas de edad avanzada) que tengan capacidades físicas o mentales limitadas, o falta de experiencia y conocimiento, a menos que hayan recibido entrenamiento y supervisión relevante al uso de este electrodoméstico por una persona responsable por su seguridad.
• Nunca limpie esta unidad con líquidos inflamables. Los vapores pueden crear un riesgo de fuego o explosión.
• No guarde o use gasolina u otro líquido o vapor inflamable en la proximidad de éste o cualquier otro dispensador de agua. Los vapores pueden crear un riesgo de fuego o explosión.
• Mantenga este manual de instrucciones para referencia futura.

4. BOTONES DE FUNCIONES

ENCENDIDO:

Presione en los interruptores de agua caliente o fría ubicados en la parte posterior de la unidad para prender las funciones de agua fría y caliente respectivamente. NO prenda ambas funciones a la vez. Por favor refiérase a la sección de INSTALAR EL DISPENSADOR POR PRIMERA VEZ.

LLAVES DE AGUA:

Presione con un vaso o recipiente las llaves de agua caliente o fría para dispensar el agua a la temperatura deseada. Para usar la llave de agua caliente, presione el botón rojo del medio (seguro) simultáneamente con la llave.

TAPAS DE DRENAJE:

Gire en el sentido contrario a las agujas del reloj para quitar la tapa de drenaje y drenar el agua de los tanques. Gire en el sentido de las agujas del reloj para cerrar la tapa de drenaje.

5. LUCES INDICADORAS

Esta unidad tiene una Luz Indicadora de Encendido (Power) la cual estara iluminada cuando la unidad este prendida. Las Luces Indicadoras se encenderán mientras las funciones de agua caliente y fría estén en funcionamiento. Una vez que el agua haya alcanzado la temperatura mínima, las Luces Indicadoras se apagarán.

6. GUÍA DE INSTALACIÓN

• Retire el empaque exterior e interior de la unidad.
• Utilizando ambas manos, una colocada debajo del panel frontal entre los dos grifos y la otra en el asa ubicada en la parte posterior, mueva la unidad y colóquela en el lugar deseado, siempre y cuando sea una superficie nivelada.
• ANTES DE CONECTAR ESTE ELECTRODOMÉSTICO A LA FUENTE DE PODER, permita que repose verticalmente por aproximadamente 24 horas. Esto reducirá la posibilidad de alguna falla de la unidad de enfriamiento debido a movimientos bruscos durante el envío.
• Esta unidad es solamente para uso en interiores y debe ser ubicada en un área fresca y ventilada.
• Coloque la unidad en una superficie plana que sea lo suficientemente fuerte para soportar el peso del dispensador.
• Mantenga el área alrededor de la unidad libre de polvo y suciedad.
• Evite que la unidad tenga contacto directo con la luz solar y con otras fuentes de calor (estufas, calentadores, radiadores, etc.)

6. GUÍA DE INSTALACIÓN

• La luz solar de forma directa puede afectar la unidad con el tiempo y las fuentes de calor pueden incrementar su consumo eléctrico. Las temperaturas frías extremas pueden causar que este electrodoméstico no funcione apropiadamente.
• La luz solar de forma directa puede causar la reproducción de algas dentro del botellón de agua, lo cual puede provocar un mal funcionamiento de la unidad
• NO ubique la unidad en áreas donde la temperatura se ubique por debajo de 0 °C / 32 °F.
• Acomode el enfriador de agua dejando al menos 6 pulgadas de espacio entre la unidad y la pared, esto permitirá la circulación de aire necesaria para enfriar el compresor.
• CUIDADO: Para prevenir riesgo accidental de caída, la unidad debe estar asegurada con el anclaje al piso, como se muestra en la seccion "Instalar el Dispensador por Primera Vez".
• Por favor siga las instrucciones para colocar el botellón de agua antes de conectar la unidad a la fuente de poder.
• Asegúrese que los interruptores de agua fría y caliente estén apagados antes de conectar la unidad a la fuente de poder.
• No use un adaptador con esta unidad.
• No use una extensión con esta unidad. Si el cable de electricidad es muy corto, contacte un electricista certificado para que instale un toma corriente cerca a la unidad.
• Conecte la unidad a un toma corriente con contacto a tierra que esté conectado apropiadamente. No corte ni remueva la tercera clavija (contacto a tierra) del enchufe bajo ninguna circunstancia. Si tiene alguna pregunta relacionada a la electricidad y/o toma a tierra debe contratar a un electricista certificado.

ATENCIÓN: Si no planea utilizar la función de agua caliente por un período de tres días o más, es recomendado que apague el interruptor de esta función.

7. INSTALAR EL DISPENSADOR POR PRIMERA VEZ

PASOS IMPORTANTES ANTES DE USAR SU DISPENSADOR DE AGUA.

ANTES DE CONECTAR ESTE ELECTRODOMÉSTICO A LA FUENTE DE

PODER, permita que repose verticalmente por aproximadamente 24 horas. Esto reducirá la posibilidad de alguna falla de la unidad de enfriamiento debido a movimientos bruscos durante el envío.

ADVERTENCIA: Por favor asegúrese que la unidad está apagada cuando los tanques de agua caliente y fría estén vacíos. Siempre debe haber agua dentro de los tanques antes de prender cualquier interruptor.

8

7. INSTALAR EL DISPENSADOR POR PRIMERA VEZ

El dispensador de agua ha sido limpiado previamente en la fábrica, sin embargo los tanques de reserva, agua caliente y fría, así como las tuberías, deben ser enjuagadas con agua fresca antes de usarlo como sigue:

1. Asegúrese que la unidad este desenchufada.
2. Remueva el embudo girándolo hacia la izquierda o derecha según el modelo. Asegúrese que el Embudo de Agua Caliente (pieza de plástico semitransparente) se encuentre colocado firmemente en la punta metálica del tanque y el Disco Antibacterial esté adherido a la superficie superior del Embudo de Agua Caliente (Fig.1).
3. Llene el tanque de agua con agua de grifo hasta que esté lleno hasta al menos 1 pulgada por encima del Embudo de Agua Caliente. Permita que el agua se asiente en los tanques de agua caliente y fría por lo menos 5 minutos. (Fig. 2)
4. Presione en cada una de las llaves (caliente y fría) para confirmar que el agua está corriendo por la unidad. (Fig. 3)
5. Conecte el dispensador al tomacorriente. Por favor revise antes las secciones de INSTRUCCIONES IMPORTANTES DE SEGURIDAD y GUIA DE INSTALACIÓN.
6. Prenda el interruptor de agua caliente, espere un par de minutos y luego prenda el interruptor de agua fría. Permita que la unidad alcance las temperaturas mínimas del agua caliente y agua fría. Esto tomará aproximadamente 60 minutos y las Luces Indicadoras se apagarán. (Fig. 4)
7. Pruebe la temperatura del agua presionando cada una de las llaves.
8. Apague los interruptores de agua caliente y fría y desconecte la unidad del toma corriente.
9. Proceda a drenar el agua de cada uno de los grifos hasta que haya salido toda el agua.

Fig.1

Fig.2

Fig.3

Fig.4

7. INSTALAR EL DISPENSADOR POR PRIMERA VEZ

1. Gire en sentido contrario a las manijas del reloj la tapa de drenaje para abrirla y drene el agua de los tanques. No incline la unidad para drenar el agua. (Fig. 5)
2. Cierre la tapa de drenaje girándola en el sentido de las manijas del reloj.
3. Coloque nuevamente el Embudo en su posición original.

4. Instalacion del Kit de Anclaje (Fig. 6) Nota: Todas las piezas estan incluidas. La instalacion requiere de un taladro y un destornillador Phillips (no incluidos)

5. Con un destornillador Phillips retire el tornillo (3) en el lado inferior izquierdo del condensador para colocar el soporte en forma de L (2) en la misma posición y fijarlo con el mismo tom tornillo pequeño

Fig.5

1. Haga un agujero en el piso a 6 pulgadas de distancia de la pared. Elija la broca apropiada según el tipo de suelo (ceramica, concreto, madera, etc.). Utilice la broca de 3/8" de diámetro para perforar un agujero de 2 pulgadas de profundidad.
2. Coloque el anclaje (1) en el agujero de modo que quede al ras con el nivel del suelo.

3. Alinear el soporte en forma de L (2) con el anclaje y utilize la arandela (4)

4. La unidad esta lista para ser usada. Por favor prosiga a la sección con las instrucciones para colocar el botellón de agua.

8. INSTRUCCIONES PARA COLOCAR EL BOTELLON DE AGUA

ADVERTENCIA: Solo use botellones de 3 o 5 galones con este dispensador de agua.

ADVERTENCIA: Asegúrese que la unidad esté apagada cuando los tanques de agua caliente y fría estén vacíos. Siempre debe haber agua dentro de los tanques antes de prender cualquier interruptor.

Colocar botellones con tapa a prueba de derrames

• Esta unidad contiene un embudo con punta para evitar derrames cuando se usan botellones con tapa a prueba de derrames.
• Levante cuidadosamente el botellón (aprox. 40 libras por el botellón de 5 galones). Doble sus rodillas para levantar el botellón, no su espalda. No coloque las manos bloqueando la abertura del botellón mientras lo está colocando. Pida ayuda si no le es posible levantar el botellón.
• Invierta el botellón de 3 o 5 galones sobre la unidad y cuidadosamente permita que el cuello del botellón se deslice dentro del embudo, asegúrese que la tapa a prueba de derrames se deslice hacia la punta del embudo.
• La punta del embudo romperá el sello de la tapa a prueba de derrames permitiendo que el agua fluya sin derrames desde el botellón hacia el embudo y los tanques de agua.
• Permita que el agua llene todos los tanques por aproximadamente un minuto.
• Presione en las llaves de agua para confirmar que el agua fluye en todos los grifos.
• Conecte la unidad al toma corriente.
• Prenda el interruptor de agua caliente, espere unos minutos y prenda el interruptor de agua fría. Permita que la unidad alcance las temperaturas mínimas del agua fría y caliente. Esto tomará aproximadamente 45 minutos y las Luces Indicadoras se apagarán.
• Pruebe la temperatura del agua presionando cada una de las llaves.
• Su dispensador de agua está listo para ser utilizado.

8. INSTRUCCIONES PARA COLOCAR EL BOTELLON DE AGUA

Colocar botellones sin tapa a prueba de derrames

• Remueva la tapa del botellón de agua de 3 o 5 galones y utilice un paño limpio para limpiar el cuello del botellón.
• Levante cuidadosamente el botellón (aprox. 40 libras por el botellón de 5 galones). Doble sus rodillas para levantar el botellón, no su espalda. No coloque las manos bloqueando la abertura del botellón mientras lo está colocando. Por favor pida ayuda si no le es posible levantar el botellón.
• Invierta el botellón de 3 o 5 galones sobre la unidad y cuidadosamente permita que el cuello del botellón se deslice dentro del embudo, asegúrese que el cuello se deslice hacia la punta del embudo.
• Permita que el agua llene todos los tanques por aproximadamente un minuto.
• Presione en las llaves de agua para confirmar que el agua fluye en todos los grifos.
• Conecte la unidad al toma corriente.
• Prenda el interruptor de agua caliente, espere unos minutos y prenda el interruptor de agua fría. Permita que la unidad alcance las temperaturas mínimas del agua fría y caliente. Esto tomará aproximadamente 45 minutos y las Luces Indicadoras se apagarán.
• Pruebe la temperatura del agua presionando cada una de las llaves.
• Su dispensador de agua está listo para ser utilizado.

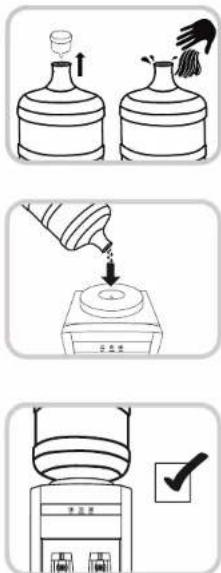

Pasos para reemplazar botellones de agua

ADVERTENCIA: : Asegúrese que la unidad esté apagada cuando los tanques de agua caliente y fría estén vacíos. Siempre debe haber agua dentro de los tanques antes de prender cualquier interruptor.

• Apague los interruptores de agua caliente y fría.
• Retire el botellón vacío del dispensador.
• Proceda a colocar el nuevo botellón siguiendo las INSTRUCCIONES PARA COLOCAR EL BOTELLON DE AGUA.

9. AJUSTE DEL TERMOSTATO DEL AGUA FRÍA

En la parte posterior de la unidad hay una etiqueta amarilla que cubre el tornillo que permite ajustar el termostato de agua fría.

ADVERTENCIA: ajuste el termostato del agua fría solo en caso de ser absolutamente necesario. Ajustarlo en exceso puede causar fallas en el compresor y anular la garantía.

La temperatura estándar de fábrica está establecida en 42.8 °F (6 °C) Para realizar un ajuste del termostato de agua fría, rompa el sello y con un destornillador plano gire el tornillo del termostato de agua fría NO MÁS de 45 °en el sentido de las agujas del reloj para llevar la temperatura establecida a 41 °F (5 °C). NO GIRE más allá de los 45 °.

ROMPA EL SELLO PARA AJUSTAR EL TERMOSTATO

(Use un destornillador plano para hacer el ajuste)

Ejemplo de 45°,

La posición del tornillo puede variar de acuerdo a la unidad.

Por lo tanto el punto de inicio para dar vuelta será distinto en cada unidad.

NOTA: Si el compresor funciona continuamente por más de 1 hora, de vuelta al tornillo unos grados (0-45°) en el sentido contrario a las agujas del reloj hasta que pare el compresor (permita un lapso de 10 minutos después de cada ajuste hasta que pare el compresor).

10. MANTENIMIENTO

CUIDADO:

• Antes de limpiar la unidad apague los interruptores del agua caliente y fría, y desenchufe la unidad del toma corriente.
• Nunca utilice elementos corrosivos o químicos para limpiar esta unidad.
• Cuando la unidad no esté en uso, almacénela en un lugar seco y fuera del contacto directo con la luz solar.

Limpieza externa del enfriador de agua

• Para limpiar el exterior de la unidad, utilice un paño suave con agua tibia. Evite utilizar limpiadores abrasivos y materiales duros para prevenir daños y/o rayones a la unidad.
• Limpie la bandeja de derrames con frecuencia para evitar la acumulación de agua. para remover la bandeja de derrames simplemente levante y hale hacia fuera. No utilice el lavavajillas automático para limpiar la bandeja de derrames.
• Para limpiar la parte posterior de la máquina, limpie con un saca polvo, un paño de microfibra y/o aspire el espiral de alambre usando el accesorio de cepillo de la aspiradora (por favor refiérase al manual de instrucciones del usuario de la aspiradora).

Almacenamiento del enfriador de agua

Por favor siga estas instrucciones para almacenar esta unidad cuando no vaya a ser utilizada por un largo periodo de tiempo.

• Apague los interruptores del agua caliente y fría. Desenchufe el cable de electricidad del tomacorriente.
  • Drene el agua usando las llaves y la tapa de drenaje.

• Esta unidad debe ser almacenada verticalmente y protegida del polvo.

• ESPECIFICACIONES TECNICAS

Numero de Modelo	HWBAP1052 Series
Voltaje y Frecuencia	115V/60Hz
Corriente Total	485W
Poder de Calentamiento	400W
Poder de Enfriamiento	85W
Capacidad de Calentamiento	4L/h - ≥ 90°C (1.06 G/h - ≥ 194°F)
Capacidad de Enfriamiento	2L/h - ≤ 10°C (0.53 G/h - ≤ 50°F)
Refrigerante al Compresor	Eco Friendly R134a

12. FICHA TÉCNICA DE RENDIMIENTO

• No use el aparato con agua que no sea segura o de dudosa calidad sin la desinfección adecuada antes o después del sistema.
• En visa de que las pruebas fueron efectuadas bajo condiciones de laboratorio, el rendimiento real puede variar.
• Este sistema ha sido probado de acuerdo con las normas NSF/ANSI 42 para bacteriostasis. La concentración de las sustancias indicadas en el agua que entra al sistema se redujo a una concentración menor o igual al límite permitido para el agua que sale del sistema, según se especifica en las normas NSF/ANSI 42.

Sustancia desaflo	Desaflo requerido*
Bacteria nativa en agua	+/-20%

- Concentración Máxima de 1.0 x 10 ^3 CFU/ML - 1.5 x 10 ^3 CFU/ML, los valores reales permanecieron igual dentro de una variación de 9.57% a 2.82%

13. GUÍA DE SOLUCIÓN DE PROBLEMAS

SI ESTA UNIDAD NO ESTÁ FUNCIONANDO CORRECTAMENTE, REVISE LA SIGUIENTE TABLA PARA RESOLVER LOS PROBLEMAS MÁS COMUNES:

Problema	Causa Posible	Solución
No sale agua de los gnifos	• No hay agua dentro de los tanques.• Los tanques y/o tubos dentro de la unidad están obstruidos.• Las llaves no están funcionando apropiadamente.	• Asegúrese que los tanques tienen agua.• Contacte Servicio al Consumidor.
No dispensa agua caliente	• El interruptor del agua caliente está apagado.• La unidad se ha sobrecalentado.• El interruptor de agua caliente está dañado.	• Encienda el interruptor de agua caliente. Pruebe la temperatura después de 45 minutos.• Apegue el interruptor de agua caliente y permita que la unidad descanse por 1 hora. Encienda nuevamente el interruptor de agua caliente (asegúrese que los tanques tengan agua adentro).• Contacte Servicio al Consumidor.
No dispensa agua fría	• El interruptor del agua fría está apagado.• La unidad se ha sobrecalentado.• El interruptor de agua fría está dañado.• El Embudo de Agua caliente no esta fijado correctamente.	• Encienda el interruptor de agua fría. Pruebe la temperatura después de 45 minutos.• Apegue los interruptores de agua fría y caliente, y permita que la unidad descanse por 1 hora. Encienda ambos interruptores otra vez (asegúrese que los tanques tengan agua adentro).• Cologue el Embudo de Agua Caliente firmemente en la punta metálica.• Contacte Servicio al Consumidor.
Fuga de agua en la unidad	• La bandeja de derrames está llena.• El botellón de agua no fue colocado correctamente.• Fuga de agua dentro de la unidad.	• Vacie la bandeja de derrames.• Apegue los interruptores de agua caliente y fría y seque la parte exterior de la unidad y sus alrededores.• Si el problema continúa, contacte Servicio al Consumidor.
Olor en el agua	• Nueva unidad.• La unidad no ha sido usada por un largo periodo de tiempo.• Tal vez tenga un problema de algas.	• Proceda a seguir las instrucciones de Instalar su Dispensador por Primera Vez en la página 8.• Si el problema continúa, contacte Servicio al Consumidor.
Descargas eléctricas bajas	• La unidad no está correctamente conectada a tierra.• El cable de electricidad está dañado.	• Por favor llame a un electricista certificado para que lo asista con cualquier problema eléctrico.• Si el problema continúa, contacte Servicio al Consumidor.

Para cualquier problema no incluido en esta tabla, por favor contacte Servicio al Consumidor al: 1-855-687-2223

No intente desarmar la unidad por sí mismo. El fabricante no asume ninguna responsabilidad de los daños o incidentes que resulten de esta acción, la cual también anulará la garantía del fabricante.

US AP 2016/09/19
