Tipo de producto	Pantalla interactiva
Marca	Yealink
Modelo	MeetingBoard 65
Dimensiones (An x Al x P)	1490 x 936 x 97 mm
Peso (aproximado)	35 kg
Alimentación	100-240 V CA, 50/60 Hz
Sistema operativo	Android integrado
Compatibilidad OPS	Sí (módulo Windows OPS opcional)
Cámara	Opcional (MB-CAM)
Pantalla táctil	Sí
Altavoces	Integrados
Micrófonos	Integrados
Conectividad	HDMI, USB Tipo B/A, Ethernet
Compartir pantalla	Sí (vía HDMI o llave WPP20)
Control inverso	Sí (vía cable USB)
Temperatura de funcionamiento	-10 a 50 °C
Humedad de funcionamiento	5% a 90% sin condensación
Garantía	Limitada al dispositivo
Limpieza recomendada	Paño suave seco antiestático, dispositivo apagado y desconectado
Instrucciones de seguridad	No exponer al agua, no desmontar, usar accesorios autorizados
Reparabilidad	Contactar a un centro de servicio autorizado

Preguntas frecuentes - MeetingBoard 65 Yealink

¿Cómo instalar el MeetingBoard 65 en la pared?

Fije el soporte de pared (a) a la pared con tornillos de expansión o autorroscantes. Luego, fije el soporte (b) en la parte posterior de la pantalla. Finalmente, cuelgue la pantalla en el soporte de pared y bloquee el tornillo de seguridad. Para más detalles, consulte la sección de instalación del manual.

¿Puedo usar un módulo OPS Windows?

Sí, el MeetingBoard 65 admite la instalación de un módulo OPS Windows (se vende por separado). Asegúrese de que el dispositivo esté apagado antes de instalar o retirar el módulo, de lo contrario podría no funcionar correctamente.

¿La cámara está incluida?

No, la cámara MB-CAM es opcional y debe comprarse por separado. Se fija en la parte superior de la pantalla después de retirar la cubierta.

¿Cómo encender el dispositivo?

Conecte el cable de alimentación, luego gire el interruptor ubicado en la parte trasera derecha a 'I'. En el primer encendido, siga el asistente de configuración en pantalla para inicializar el dispositivo.

¿Cómo restablecer los ajustes de fábrica?

Vaya a los ajustes en la pantalla táctil y seleccione la opción de restablecimiento. También puede usar el botón Reset ubicado en la parte trasera. Después del restablecimiento, la contraseña de administrador predeterminada es 0000.

¿Qué hacer si la pantalla no se enciende?

Verifique la conexión del cable de alimentación y pruebe otro enchufe de pared. Asegúrese de que la temperatura ambiente esté dentro del rango de funcionamiento (-10 a 50 °C). Si el problema persiste, contacte a un reparador autorizado.

¿Cómo limpiar la pantalla correctamente?

Apague el dispositivo y desconéctelo. Use un paño suave, seco y antiestático para limpiar la pantalla. No derrame ningún líquido ni use productos abrasivos.

¿Cuáles son las instrucciones de seguridad importantes?

No coloque el dispositivo cerca de agua o fuentes de calor. No inserte objetos en las ranuras. Use solo los accesorios proporcionados. En caso de tormenta, desconecte el dispositivo. Para más detalles, consulte la sección de Instrucciones de seguridad del manual.

¿Cuál es la garantía del dispositivo?

La garantía se limita al dispositivo mismo en caso de uso normal. Yealink no es responsable de daños indirectos. Para cualquier reclamo, contacte a su distribuidor.

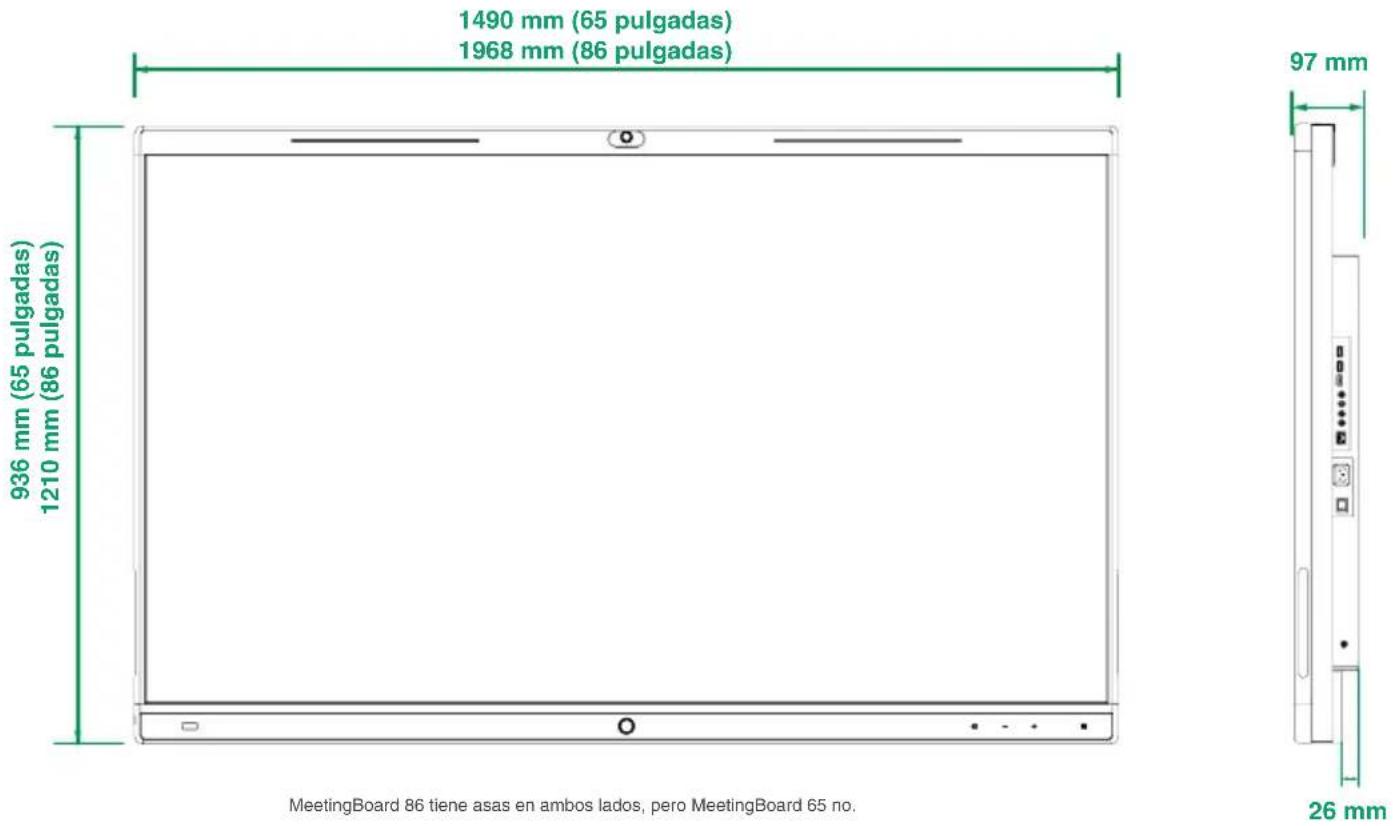

¿Cuáles son las dimensiones y el peso de la pantalla?

Las dimensiones del MeetingBoard 65 son de 1490 mm de ancho, 936 mm de alto y 97 mm de profundidad. El peso aproximado es de 35 kg. Para la instalación, se recomienda manipularlo entre dos personas.

MANUAL DE USUARIO MeetingBoard 65 Yealink

1 Contenido de la caja

El aspecto del terminal y de los accesorios que aparecen en esta guía son solo para referencia. Debe usar los accesorios incluidos en el paquete para realizar la instalación, de lo contrario será responsable del posible daño causado al terminal por realizar métodos especiales en la instalación.

Accesorios estandar

*Los soportes de montaje en pared son de diferentes tamaños (de 65 y 86 pulgadas) y no se pueden mezclar.

Tornillo de expansión x 8 (8*80mm)

*Para pared maciza portante vertical o pared de hormigón

Tornillos autorroscantes x 8 (8*50mm)

* Para tablones u otras paredes reforzadas

Junta metalica x 8 ( φ 8*1.6mm)

*Para instalar tornillos autorroscantes

Empulgueras x 4 (M8*20mm)

*Para bloquear la parte posterior del terminal

Cable de alimentación de 3M

Cable de red de 3M

Guía de inicio rápido (montado en la pared)

2 Instalación de punto final

Si utiliza un soporte de suelo para la instalación, consulte la Guía de inicio rápido (montaje en el suelo).

Tome y coloque todos los componentes con cuidado para evitar daños.

MeetingBoard 65 MeetingBoard 86
Recomendamos al menos 2 personas para montar el sistema MeetingBoard 65, 4 personas para montar el sistema MeetingBoard 86.

Determine la posición de instalación del soporte montado en la pared (a)

1. Instálelo en una pared maciza portante vertical o en una pared de hormigón (utilice tornillos de expansión) o tablones, otras paredes reforzadas (utilice tornillos autorroscantes) con un espesor superior a 20 cm.
2. Para otro tipo de paredes, refuerce la pared y verifique la viabilidad antes de realizar la instalación. Método de verificación: Instale un tornillo para realizar una prueba de carga con un solo tornillo durante 1 minuto (MeetingBoard 65 con carga de35 kg, MeetingBoard 86 con carga de 45 kg). Si el tornillo no está flojo puede continuar con la instalación.
3. El soporte de pared para MeetingBoard 65 y MeetingBorad 86 solo difieren en tamaño y el método de instalación es el mismo.
4. Los datos de altura de instalación son solo de referencia. Puede elegir una posición adecuada según sea necesario.

Para MeetingBoard 65 instale al menos 6 tornillos y para MeetingBoard 86 instale al menos 8 tornillos.
2 Fije los tornillos de expansión/tornillos autorroscantes en las posiciones marcadas en la pared

Si la pared es de tablones, otras paredes reforzadas, instale el soporte de pared (a) con los tornillos autorroscantes incluidos en el paquete.

Métodos: Para instalar el soporte de pared, coloque el tornillo autorroscante (6*50 mm) en la junta de metal y, a continuación, taladre en la pared.

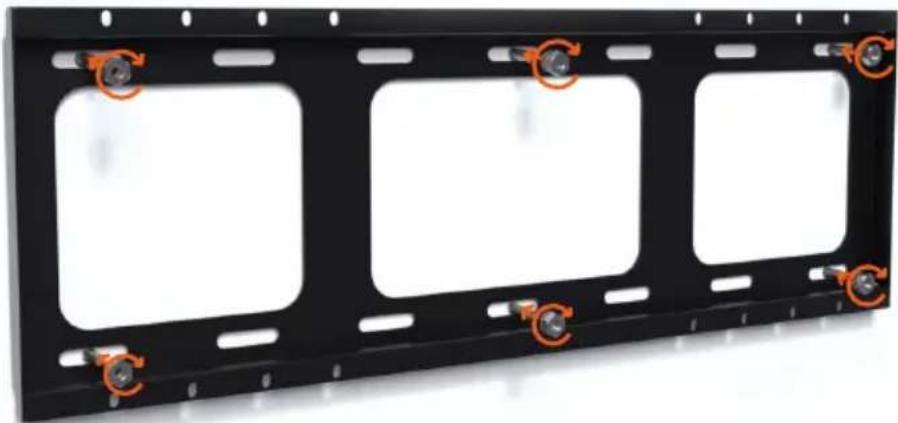

3 Instale el soporte de pared (a) en la pared

X8

Parte de la tuerca del tornillo de expansión

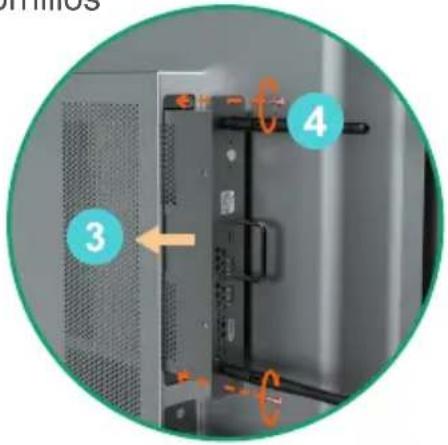

1. El terminal tiene un sistema operativo Android incorporado y soporta la instalación de módulos OPS para usar ambos sistemas operativos; Windows y Android.
2. Windows OPS es opcional. Si no lo ha comprado, omita este paso.
3. Al instalar o desinstalar OPS, asegúrese de que el terminal esté apagado. De lo contrario, OPS puede ser anormal.

Retire la cubierta OPS

Instalar MB-CAM (Opcional)

MB-CAM es opcional. Si no lo ha comprado, omita este paso.

Retire la cubierta superior del terminal

6 Instale la barra de soporte de pared (b) en la parte posterior del terminal

Quite el parche y retire los tornillos de la parte posterior del

Instale la soportes de pared (b) y los tornillos de bloqueo

MeetingBoard 65: Recomendamos que el tornillo se instale en el quinto orificio de la barra de soportes de pared(b)

MeetingBoard 86: Recomendamos que el tornillo se instale en el tercero orificio de la barra de soportes de pared(b)

Si la altura de instalación es ligeramente inapropiada, puede ajustar la posición del orificio de instalación para satisfacer sus necesidades.

7 Monte el terminal y bloquee el tornillo de seguridad de la parte posterior del mismo

i

Si el enchufe y el puerto de red de la sala de conferencias están ubicados en la pared posterior del terminal que se va a instalar, conecte los cables primero antes de instalar el terminal.

Ambos lados de la barra de soportes de pared(b) deben encajarse en las ranuras al mismo tiempo.

3 Instrucciones de Componentes de Hardware

* próximamente, en breve

4 Potencia

1. Inserte el extremo del cable de alimentación en el orificio de alimentación del terminal.
2. Inserte el enchufe del cable de alimentación en la toma de corriente.
3. Coloque el botón del interruptor de la parte posterior derecha del terminal en posición "I" para encenderlo.

Al encender por primera vez el terminal, siga el asistente de configuración en pantalla para configurar el idioma, la hora, la red, etc., para inicializar la configuración. Las operaciones de inicialización varían dependiendo de las versiones de software.

Después de iniciar el punto final por primera vez o restaurar la configuración de fábrica, vaya a la configuración en la pantalla táctil para configurar la contraseña de administrador (contraseña predeterminada: 0000).

5 Estado de LED

Estado	Dos tiras muestran luz verde desde adentro hacia afuera al mismo tiempo	Verde intermitente lento	La tira verde ondula de izquierda a derecha.	Rojo intermitente	Apagado Verde fijo Rojo fijo
Descripción	ArrancandoApagando	Modo reposo	Actualización de firmwareRestablecimiento de fábrica	Anormal	ApagadoNo en una llamada	Sin silenciar durante una llamada

6 Corte de energía

Coloque el botón del interruptor de la parte posterior derecha del terminal en posición "O" para apagarlo.
