Marca	TCL
Modelo	M09S1S0
Tipo de producto	Aire acondicionado split cassette
Capacidad de refrigeración	9 000 BTU/h (aproximadamente 2,6 kW)
Capacidad de calefacción	9 000 BTU/h (bomba de calor)
Alimentación eléctrica	220-240 V ~ 50 Hz, monofásico
Dimensiones unidad interior (L×A×P)	580 × 255 × 380 mm
Dimensiones unidad exterior (L×A×P)	780 × 515 × 328 mm (estimación para 9K)
Peso unidad exterior	Aproximadamente 30 kg (estimación)
Refrigerante	R32 (precargado para 5 m de tubería)
Modos de funcionamiento	Refrigeración, calefacción, deshumidificación, ventilación, automático (FEEL)
Funciones especiales	Turbo, Eco, Sleep, Temporizador, Swing, Health (ionizador), memoria de fallo
Velocidad del ventilador	Auto, baja, media, alta
Rango de temperatura de funcionamiento	Refrigeración: 17-50 °C exterior; Calefacción: -15-30 °C exterior
Descongelación automática	Sí, en modo calefacción
Protecciones de seguridad	Protección alta/baja tensión, sobreintensidad, sobrecalentamiento compresor, módulo
Filtro de aire	Lavable, limpieza recomendada cada 2 semanas
Pantalla	LED en panel, con indicadores de funcionamiento, temporizador, descongelación
Control remoto	Infrarrojo con pantalla LCD, pilas AAA (2×)
Instalación	Requiere un profesional calificado; conexión a tierra obligatoria
Accesorios incluidos	Control remoto, pilas, filtro, manual de instalación
Reparabilidad	Piezas de repuesto disponibles (filtro, control remoto); reparación por profesional
Certificaciones	Conforme a las normas eléctricas nacionales

Preguntas frecuentes - M09S1S0 TCL

¿Cómo limpiar el filtro de aire del TCL M09S1S0?

Abra la rejilla de entrada de aire empujando los interruptores hacia el centro. Retire la rejilla con el filtro. Lave el filtro con agua tibia o con una aspiradora. Séquelo a la sombra antes de volver a colocarlo. Se recomienda limpiar el filtro cada dos semanas en uso intensivo.

¿Qué hacer si la pantalla muestra un código de error como E0 o E1?

Los códigos de error indican fallos. Por ejemplo, E0 significa fallo de comunicación entre la unidad interior y exterior, E1 un fallo del sensor de temperatura ambiente. Corte la alimentación durante 5 minutos y luego encienda. Si el código persiste, contacte a un profesional.

¿Cómo ajustar el temporizador para encender o apagar el aire acondicionado?

Para el temporizador de encendido, asegúrese de que el aparato esté apagado. Presione TIMER, ajuste la temperatura con ▲/▼, presione nuevamente TIMER para ajustar la hora, luego confirme. Para el apagado programado, el aparato debe estar encendido; presione TIMER y ajuste la hora.

¿Por qué el ventilador interior no arranca en modo calefacción?

En modo calefacción, el aparato realiza un precalentamiento de 2 a 5 minutos para evitar soplar aire frío. El ventilador arranca automáticamente después de esta fase. Es normal.

¿Cómo usar la función Sleep (Sueño)?

Presione SLEEP en el control remoto para activar el modo sueño. En refrigeración, la temperatura aumenta 1°C por hora durante 2 horas; en calefacción, disminuye. Después de 10 horas, el aparato se apaga automáticamente.

¿Cómo reemplazar las pilas del control remoto?

Deslice la tapa trasera hacia arriba para abrirla. Reemplace las pilas por dos pilas AAA nuevas respetando las polaridades (+/-). Vuelva a colocar la tapa. No mezcle pilas usadas y nuevas.

¿Cuál es el significado de los indicadores en el panel de visualización?

El indicador Funcionamiento indica que la unidad está encendida. Temporizador se enciende durante una programación. PRE-DEF se enciende durante el precalentamiento o descongelación. Bomba indica un nivel de agua alto en la bandeja de condensación.

¿El aire acondicionado calienta en clima muy frío?

El aparato puede calentar hasta -15°C exterior. Por debajo, la capacidad disminuye. El sistema de descongelación automática evita la acumulación de escarcha en la unidad exterior. Si la temperatura exterior es muy baja, use un modo de calefacción auxiliar.

¿Cómo evitar las fugas de agua del aire acondicionado?

Asegúrese de que la manguera de drenaje esté correctamente inclinada hacia abajo (pendiente de al menos 2%) y no obstruida. Verifique que la bandeja de recuperación no esté llena. Un mantenimiento regular del filtro y una instalación profesional reducen los riesgos de fuga.

¿Debo cortar la alimentación durante el invierno si no uso el aire acondicionado?

Se recomienda dejar el aparato encendido incluso en invierno para mantener el cárter del compresor caliente. Si corta la alimentación, espere 2 horas antes de reiniciar para evitar dañar el compresor. Para una ausencia prolongada, desenchufe el cable y retire las pilas del control remoto.

MANUAL DE USUARIO M09S1S0 TCL

TEMPORIZADOR APAGADO.

Lea atentamente este manual antes de instalar y utilizar el acondicionador de aire. Guarde este manual en un lugar seguro para futuras consultas.

Esquema del sistema Free Match

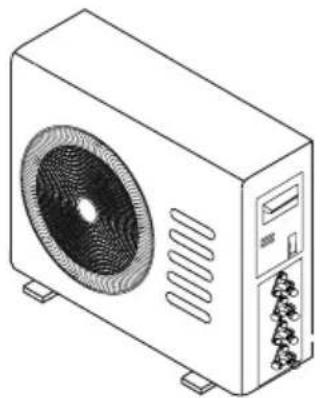

Unidad exterior

1 a 2

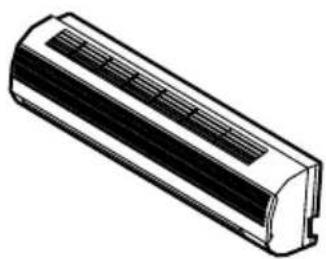

Ajuste de la unidad interior

Montaje en pared 9K/12K/18K

Tabla de ajustes
Unidad exteriorUnidad interior	1 a 2	1 a 3	1 a 4
Combinación interior estándar bajo Erp (Btu/h)	09+09	09+09+09	09+09+09+09
Una unidad (Btu/h)	09,12,18	09;12;18	09;12;18
Dos unidades (Btu/h)	09+09,09+12,09+18,12+12	09+09,09+12,12+12,09+18,12+18,18+18	09+09,09+12,12+12,09+18,12+18,18+18
Tres unidades (Btu/h)	Ninguna	09+09+09,09+09+12,09+09+18,09+12+18,12+12+12	09+09+09,09+09+12,09+09+18,09+12+18,12+12+12, 12+12+18
Cuatro unidades (Btu/h)	Ninguna	Ninguna	9+9+9+9,9+9+9+12,9+9+9+18,9+9+12+12,9+12+12+12

CONTENIDOS

PRECAUCIÓN 01

PARTES Y FUNCIONES 03

FUNCIONAMIENTO Y OPERACIÓN DE LAS PARTES DEL PANÉL 04

PANTALLA DE PANEL 05

INSTALACIÓN DE LA UNIDAD INTERIOR 07

INSTALACIÓN DEL PANEL 13

FIGURA DEL TAMAÑO DEL CUERPO 15

INSTALACIÓN DE LA UNIDAD EXTERIOR 16

INSTALACIÓN DE LA TUBO DE REFRIGERANTE 18

CABLEADO ELÉCTRICO 21

AJUSTE DE LA DIRECCIÓN DEL FLUJO DE AIRE 25

INFORMACIÓN IMPORTANTE DE SEGURIDAD 26

CONTROLADOR REMOTO 27

SOLUCIÓN DE PROBLEMAS 33

PRECAUCIÓN

• Lea atentamente las siguientes "PRECAUCIONES" antes de la instalación.
• Los puntos de precaución aquí indicados deben seguirse porque estos contenidos importantes están relacionados con la seguridad. El significado de cada indicación utilizada es el siguiente.
  Una instalación incorrecta debida a la ignorancia de las instrucciones causará daños o perjuicios, y la gravedad se clasifica mediante las siguientes indicaciones.

ADVERTENCIA	Esta indicación muestra la posibilidad de causar la muerte o lesiones graves.
PRECAUCIÓN	Esta indicación muestra la posibilidad de causar lesiones o daños a las propiedades solamente.

NOTA :

1. Lesión significa causar daño, quemadura, descarga eléctrica, pero no grave para hospitalización.

2. Daño a la propiedad significa deterioro de la propiedad, material.

- Realice una prueba de funcionamiento para confirmar que no se produce ninguna anomalía después de la instalación. Luego, explique al usuario la operación, el cuidado y el mantenimiento como se indica en las instrucciones. Recuerde al cliente que guarde las instrucciones de funcionamiento para futuras consultas.

ADVERTENCIA

Contrate a un distribuidor o especialista para la instalación. Si la instalación realizada por el usuario es defectuosa, se producirán fugas de agua, descargas eléctricas o incendios.

Instale estrictamente de acuerdo con estas instrucciones de instalación. Si la instalación es defectuosa, se producirán fugas de agua, descargas eléctricas o incendios.

Utilice los accesorios adjuntos y las piezas especificadas para la instalación. De lo contrario, provocará la caída del equipo, fugas de agua, incendios o descargas eléctricas.

Instálelo en un lugar fuerte y firme que pueda soportar el peso del aparato. Si la fuerza no es suficiente o la instalación no se realiza correctamente, el equipo se caerá y causará lesiones.

Para trabajos eléctricos, siga el estándar de cableado nacional local, la regulación y estas instrucciones de instalación. Se debe utilizar un circuito independiente y una sola salida. Si circuito eléctrico la capacidad no es suficiente o se encuentra un defecto en el trabajo eléctrico, provocará una descarga eléctrica o un incendio.

Al realizar la conexión de las tuberías, tenga cuidado de no permitir que el aire u otras sustancias que no sean el refrigerante especificado entren en el ciclo de refrigeración. De lo contrario, provocará una menor capacidad, una presión alta anormal en el ciclo de refrigeración, explosión y lesiones.

La puesta a tierra es necesaria. Puede causar una descarga eléctrica si la conexión a tierra no es perfecta.

No instale la unidad en un lugar donde pueda ocurrir una fuga de gas inflamable. En caso de fugas de gas y acumulación en los alrededores de la unidad, puede provocar un incendio.

Condición de funcionamiento

El dispositivo de protección puede dispararse y detener la unidad dentro del rango de temperatura que se indica a continuación:

CALEFACCIÓN	La temperatura del aire exterior es superior a 30 °C
	La temperatura del aire exterior es inferior a -15 °C
	La temperatura ambiente es superior a 31 °C
ENFRIAMIENTO	La temperatura del aire exterior es inferior a -15 °C
	La temperatura del aire exterior es superior a 50 °C
	La temperatura ambiente es inferior a 17 °C
SECAR	La temperatura ambiente es inferior a 18 °C

Si el acondicionador de aire funciona durante mucho tiempo en modo "REFRIGERACIÓN" o "SECO" con una humedad relativa del aire superior al 80 % (puertas o ventanas abierto), se puede generar rocio y gotear cerca de la salida de aire.

Contaminación acústica

- Instale el acondicionador de aire en un lugar que pueda soportar su peso para que funcione de manera más silenciosa.

- Instale la unidad exterior en un lugar donde el aire descargado y el ruido de funcionamiento no molesten a sus vecinos.

- No coloque ningún obstáculo frente a la salida de la unidad exterior para teme que afecte el funcionamiento y aumente el nivel de ruido.

Características de Protector

El dispositivo de protección se disparará en los siguientes casos.

- Si se detiene el aparato y se vuelve a encender de una vez o se cambia de modo durante el funcionamiento, hay que esperar 3 minutos antes de volver a encenderlo.

- Después de encender el disyuntor de alimentación y luego encender el aire acondicionado de inmediato, debe esperar unos 20 segundos.

En caso de que todas las operaciones se hayan detenido, debe presionar el botón "ON/OFF" nuevamente para reiniciarlo. Ajuste TIMER una vez más si ha sido cancelado.

Inspección

Después de un largo tiempo de operación, el acondicionador de aire debe ser inspeccionado en busca de los siguientes elementos.

- Calentamiento anormal del cable de alimentación y del enchufe o incluso olor a quemado. Vibración o ruido de funcionamiento anormal.

• Fuga de agua de la unidad interior.

• Gabinete metálico electrificado.ruido de funcionamiento anormal.

- Deje de usar el aire acondicionado si está arriba ocurrió el problema.

Es aconsejable que el acondicionador de aire se someta a una revisión detallada después de cinco años de uso, incluso si no sucede nada de lo anterior.

Función del modo de CALEFACCIÓN

Precalentar

Se necesitan de 2 a 5 minutos para precalentar el intercambiador de calor interior al comienzo de la operación de "CALEFACCIÓN", para que no se descargue aire frío.

Descongelación

En el modo de "CALEFACCIÓN", el aparato se descongela automáticamente. Este procedimiento dura de 2 a 10 minutos y luego vuelve al modo de "CALEFACCIÓN" automáticamente. Durante e desescarche, el ventilador interior dejará de funcionar y volverá al modo de calefacción automáticamente cuando el desescarche haya finalizado.

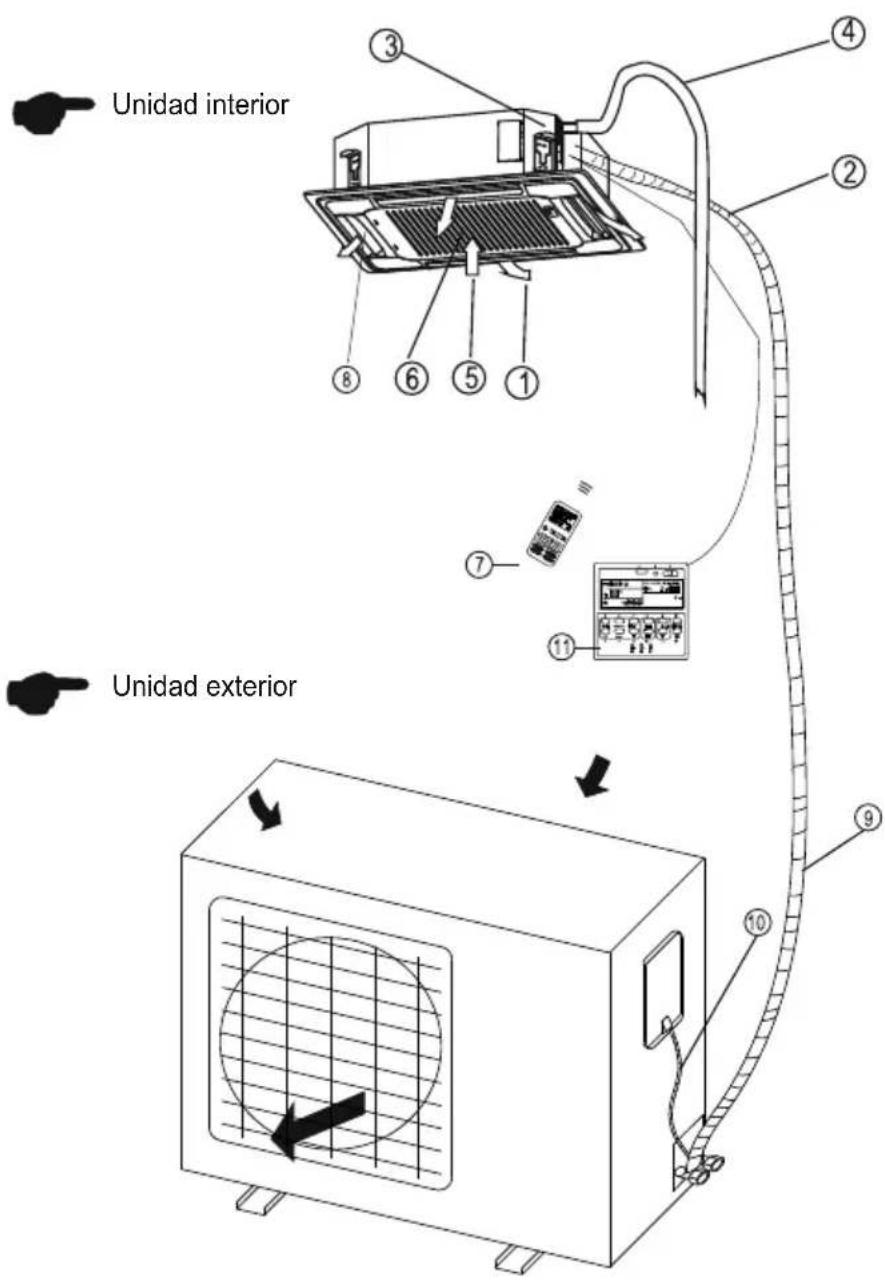

PARTES Y FUNCIONES

① Salida de aire
② Unión de tubería de refrigerante
③ BOMBA
④ Tubo de drenaje
⑤ Retorno Aéreo
⑥ Filtrar
⑦ Control remoto
⑧ REJILLA DE FLUJO DE AIRE
⑨ ubo de conexión de refrigerante
⑩ Cable de conexión
⑪ Controlador de pared clásico

Requisitos

• El acondicionador de aire no se puede poner en marcha hasta que esté encendido durante 2 horas. Además, en caso de un corte que dure aproximadamente un diel solamente, no corte el suministro eléctrico. (es necesario calentar el calentador del cárter para evitar el arranque forzado del compresor).
• Tenga en cuenta que la entrada/salida de aire no debe obstruirse. Si se obstruye, el comportamiento del acondicionador de aire puede verse afectado o el acondicionador de aire no puede funcionar debido a la activación del protector.

FUNCIÓN Y FUNCIONAMIENTO DE LAS PARTES DEL PANEL

AVISO

Por favor ajuste la temperatura de la habitación adecuadamente, especialmente cuando los ancianos, los ni?os y los pacientes se quedan en casa.

Los rayos y otras radiaciones electromagnéticas pueden causar efectos nocivos.

Si es así, desconecte el interruptor de alimentación y vuelva a conectarlo, y luego reinicie la unidad.

No bloquee la entrada de la unidad interior o la salida de la unidad exterior, cualquier bloqueo reducirá la eficiencia de la refrigeración o la calefacción.

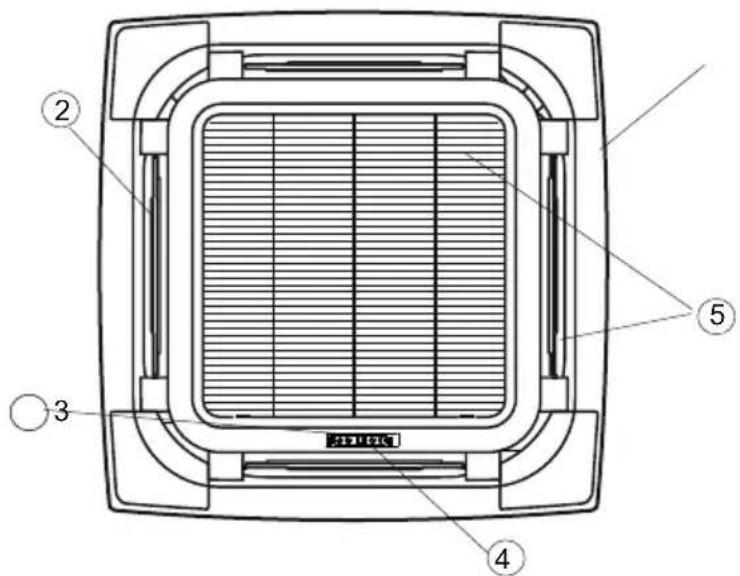

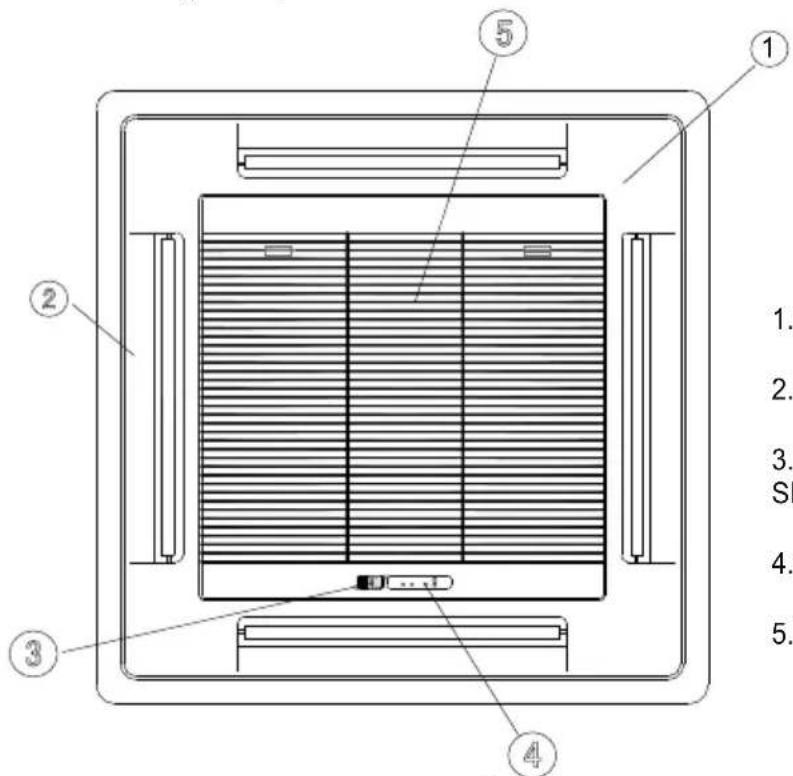

CONSTITUCIÓN DEL PANEL

1. TABLILLA DE FLUJO DE AIRE

2. RECEPTOR DE

SEÑAL INFRARROJA

4.PANEL DE VISUALIZACIÓN

5.REJILLA DE ENTRADA DE AIRE

2.Se adapta a la dimensión del cuerpo: 580X255X380, tipo de bomba de refrigeración y calefacción.

1.PANEL

1. TABLILLA DE FLUJO DE AIRE

2. RECEPTOR DE

SEÑAL INFRARROJA

4.PANEL DE VISUALIZACIÓN

5.REJILLA DE ENTRADA DE AIRE

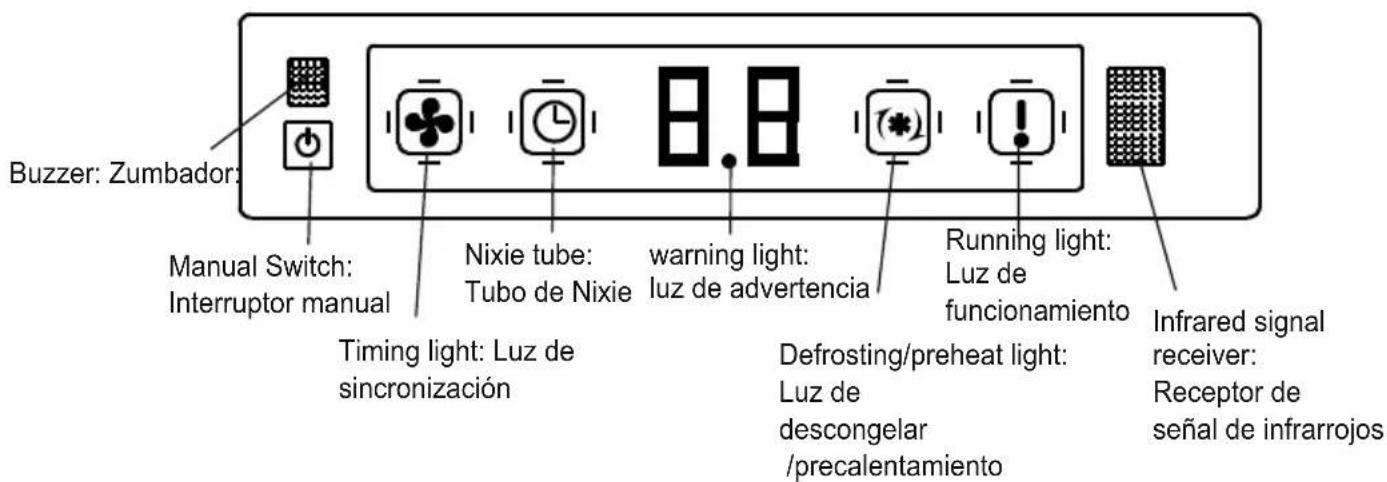

PANEL DE VISUALIZACIÓN

Receptor de señal de infrarrojos: recibir la señal del mando a distancia.

Para que el funcionamiento del controlador remoto sea más eficiente, deje que el emisor del controlador remoto apunte al receptor de la señal infrarroja.

Zumbador: en primer lugar, el suministro de energía o cualquier operación del mando a distancia hará que el zumbador suene una vez.

El sistema de reconocimiento inteligente de la unidad reconocerá algunos obstáculos que se presenten el sistema, la iluminación del PANEL DE PANTALLA parpadea para mostrar el tipo de obstáculos.

PANEL DE VISUALIZACIÓN

1. Se adapta a la dimensión del cuerpo: 830X230X830 o 830X310X830 tipo de bomba de refrigeración y calefacción.

ES

Indicador do temporizador

Indicador do temporizador

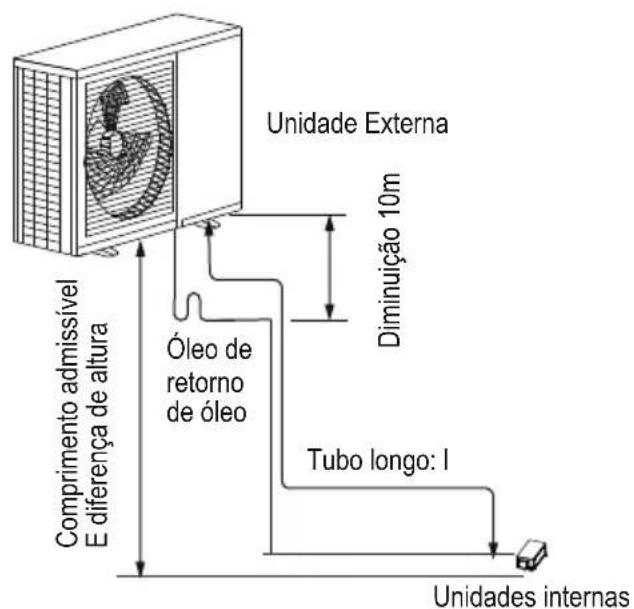

Comprimento permitido e queda de altura

Carga adicional de refrigerante

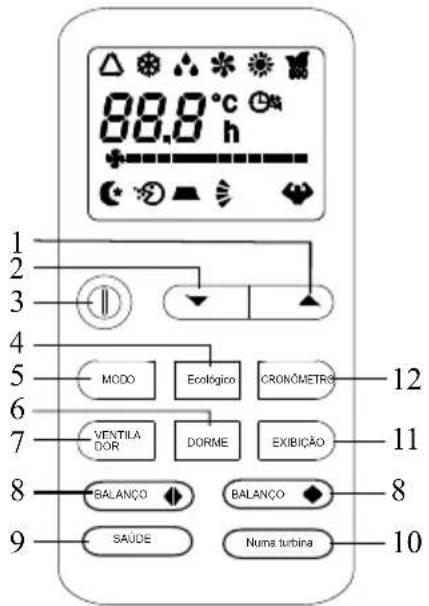

Significado dos símbolos no display de cristal líquido

MODO TEMPORIZADOR TEMPORIZADOR LIGADO

MODO TEMPORIZADOR TEMPORIZADOR OFF

■ Sobre a VELOCIDADE DO VENTILADOR

Comprimento permitido e queda de altura

Carga adicional de refrigerante

Significado dos símbolos no display de cristal líquido

MODO TEMPORIZADOR TEMPORIZADOR LIGADO

MODO TEMPORIZADOR TEMPORIZADOR OFF

■ Sobre a VELOCIDADE DO VENTILADOR
