Tipo de producto	Radiador de aceite
Modelo	RAW 2000
Marca	Orbegozo
Potencias disponibles	800 W (P1), 1200 W (P2), 2000 W (P3)
Alimentación	220-240 V ~ 50/60 Hz
Número de elementos	No especificado
Material	Acero y aceite térmico
Termostato	Ajustable mediante aplicación móvil y mando a distancia (incluido)
Temporizador	Hasta 24 horas
Conectividad	Wi-Fi (compatible con aplicación Orbegozo APP)
Control	Panel táctil, mando a distancia, aplicación móvil
Función antihielo	No especificada
Protección contra sobrecalentamiento	Sí (mencionada mediante advertencia "NO CUBRIR")
Distancia de seguridad	Al menos 90 cm de objetos combustibles, 1 m de la salida de aire
Uso recomendado	Sobre una superficie horizontal y estable
Montaje	Montaje de las ruedas necesario antes del uso
Limpieza	Desconectar y limpiar con un paño húmedo; no usar productos abrasivos
Almacenamiento	En el embalaje original, en un lugar fresco y seco
Reparabilidad	Reparaciones de aceite reservadas al fabricante o servicio autorizado
Garantía	Garantía legal según la legislación vigente; recibo de compra necesario

Preguntas frecuentes - RAW 2000 Orbegozo

¿Cómo montar las ruedas en el radiador RAW 2000?

Coloque el radiador boca abajo sobre una alfombra. Deslice el perno en U entre la última y la penúltima aleta, luego fije el soporte curvo con las tuercas mariposa. Atornille las ruedas al soporte. Repita la operación entre la primera y la segunda aleta para el otro soporte.

¿Cuáles son las potencias disponibles en el RAW 2000?

El RAW 2000 ofrece 3 niveles: P1 = 800 W, P2 = 1200 W, P3 = 2000 W. Selecciónelos con el botón MODE.

¿Cómo conectar el radiador a la aplicación Orbegozo APP?

Instale la aplicación, cree una cuenta, active el Wi-Fi en su móvil, luego en el radiador mantenga presionada la tecla TIMER hasta que el símbolo Wi-Fi parpadee. En la APP, seleccione 'Añadir dispositivo' y siga las instrucciones.

¿Cómo ajustar el temporizador de apagado hasta 24 horas?

Use la tecla TIMER en el radiador, el mando a distancia o la aplicación para seleccionar la duración deseada (de 1 a 24 horas). El radiador se apagará automáticamente al final del tiempo.

¿Qué distancias de seguridad respetar alrededor del radiador?

Mantenga una distancia de al menos 90 cm de cualquier objeto combustible (muebles, cortinas, ropa de cama) y de al menos 1 m de la salida de aire. No coloque el radiador directamente debajo de un enchufe.

¿Se puede usar el radiador en un baño?

No usar cerca inmediata de una bañera, ducha o piscina. El aparato debe instalarse de modo que los controles no puedan ser tocados por una persona en el agua.

¿Cómo limpiar el radiador de aceite RAW 2000?

Desconecte siempre el aparato. Limpie el exterior con un paño húmedo, luego seque con un paño suave. No use cera, productos brillantes ni abrasivos.

¿Qué hacer en caso de fuga de aceite del radiador?

No abra el radiador. Contacte al fabricante o a un servicio autorizado. La cantidad de aceite es exacta y las reparaciones que requieran apertura deben ser realizadas por un profesional.

¿Cómo guardar el radiador al final de la temporada?

Límpielo, desmonte las ruedas si lo desea, luego vuelva a colocarlo en su caja original. Almacénelo en un lugar fresco y seco, protegido del polvo.

¿Cuál es el procedimiento para hacer valer la garantía?

Conserve el recibo de compra. Para encontrar el servicio técnico autorizado más cercano, visite https://orbegozo.com/asistencia-tecnica/. En caso de duda, contacte al soporte a través de https://orbegozo.com/contacto/.

MANUAL DE USUARIO RAW 2000 Orbegozo

Sonifer, S.A. Avenida de Santiago, 86, 30007 Murcia España

Contacto: [e-mail] / www.orbegozo.com

MADE IN P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

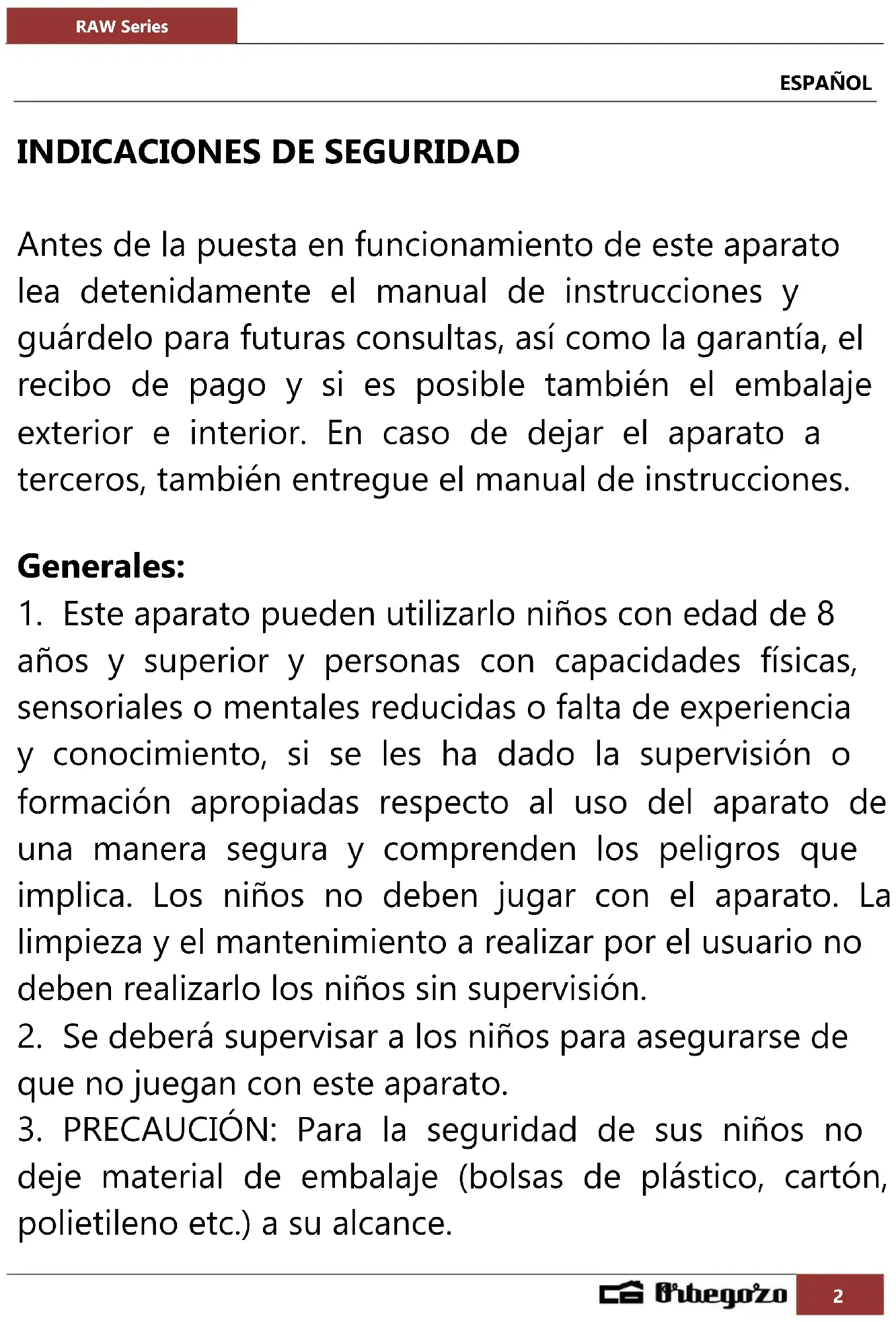

INDICACIONES DE SEGURIDAD

Antes de la puesta en funcionamiento de este aparato lea detenidamente el manual de instrucciones y guárdelo para futuras consultas, así como la garantía, el recibo de pago y si es posible también el embalaje exterior e interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

Generales:

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

4. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro.

5. No desconecte nunca tirando del cable.

6. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

7. No manipule el aparato con las manos mojadas.

8. No sumergir el aparato en agua o cualquier otro líquido.

9. Antes de su limpieza observe que el aparato está desconectado.

10. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

11. Este aparato es sólo para uso doméstico.

12. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.

13. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

Específicas:

1. No cubrir el aparato. ADVERTENCIA: En orden de evitar un sobrecalentamiento, no cubrir el aparato de calefacción.

2. Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuamente supervisados.

3. Los niños desde 3 años y menores de 8 años deben sólo encender/apagar el aparato siempre que éste haya sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato tiene. Los niños desde 3 años y menores de 8 años no deben enchufar, regular y limpiar el aparato o realizar operaciones de mantenimiento.

4. PRECAUCIÓN: Algunas partes de este aparato pueden ponerse muy calientes y causar quemaduras. Debe ponerse atención particular cuando los niños y las personas vulnerables estén presentes.

5. El aparato no debe colocarse inmediatamente debajo de una base de toma de corriente.

6. No situar el aparato próximo a paredes, mobiliario, entelados, cortinas, ropas de cama y otros materiales inflamables ya que hay riesgo de incendio.

7. No usar este aparato de calefacción en el entorno inmediato de una bañera, ducha o piscina.

8. Este radiador se llena con una cantidad exacta de aceite especial. Las reparaciones que requieran la

apertura del contenedor de aceite sólo deben ser realizadas por el fabricante o su servicio autorizado, quienes deberían ser avisados si el radiador tiene escape de aceite.

1. Cuando se deshaga del aparato, deberá seguir las disposiciones concernientes al deshecho de aceite.

2. Desconecte siempre el radiador de la toma de red cuando no se esté utilizando o cuando se esté limpiando.

3. Mantenga el aparato a 90 cm de distancia como mínimo de objetos, paredes, cortinas etc.

4. No intente abrir las láminas que contienen aceite.

5. Mantenga limpio el aparato. No introduzca objetos en las ranuras de ventilación, ya que esto podría provocar descargas eléctricas, incendios o daños al calefactor.

6. No usar este aparato de calefacción si se ha caído.

7. No usar si hay señales visibles de daño al aparato de calefacción.

8. Usar este aparato de calefacción sobre una superficie horizontal y estable, o fijarlo a la pared según sea aplicable.

9. ADVERTENCIA: No utilice este aparato de calefacción en habitaciones pequeñas que estén ocupadas por personas que no puedan abandonar por

si mismas la habitación, a menos que se proporcione vigilancia permanente.

1. ADVERTENCIA: Para reducir el riesgo de fuego, mantenga los textiles, cortinas, u otro material inflamable a una distancia mínima de 1 m de la salida de aire.

Las imágenes que contiene este manual son sólo para su referencia. El producto que ha adquirido puede variar de las mismas.

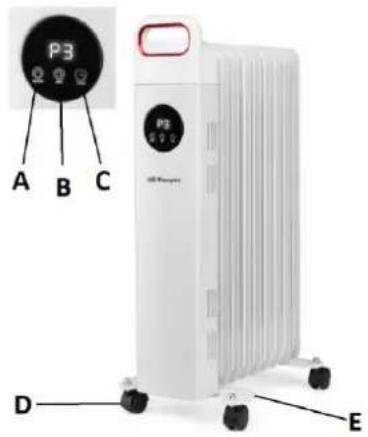

DESCRIPCIÓN DE LAS PARTES

A. ON / OFF

B. Selector de potencia

C. Temporizador

D. Rueda

E. Soporte

MONTAJE DE LOS RADIADORES DE LA SERIE RAW

El radiador ha sido embalado con las ruedas desmontadas, por favor asegúrese de que estén bien montadas antes de ponerlo en funcionamiento. Saque el radiador y todos los accesorios de la caja.

1. Con cuidado, dele la vuelta al radiador colocándolo al revés sobre una alfombra u otra superficie suave, para no estropear el radiador.

2. Pase el gancho en U (incluido) entre el último y el penúltimo elemento y haga coincidir sus extremos con los orificios de uno de los soportes. Atornille el gancho en U al soporte con ayuda de las mariposas. A continuación, atornille las ruedas al soporte.

3. Repita el paso 2 entre el primer y segundo elemento utilizando el otro soporte.

4. Vuelva a colocar el radiador en su posición correcta. El radiador debe quedar instalado conforme a la imagen siguiente.

NOTA: Dependiendo del modelo puede incorporar uno de los soportes curvo o incluso los dos. En caso de disponer de un soporte curvo este iría instalado en la parte delantera del radiador.

Sitúe el radiador en el suelo al menos a 1 m de distancia de la pared u otros objetos como muebles, cortinas o plantas (asegúrese de que la toma de suministro eléctrico que va a utilizar cumpla los requisitos especificados en la placa de datos del radiador).

Conecte el radiador a la toma de red eléctrica.

ENCENDIDO Y SELECCIÓN DE POTENCIA

1. Seleccione la potencia deseada con el botón MODE una de las siguientes combinaciones:

	P1	P2	P3
RAW 2000	800W	1200W	2000W
RAW 2500	1000W	1500W	2500W

1. Podrá visualizar la temperatura ambiente solamente mediante la aplicación móvil.

2. El display mostrará la temperatura seleccionada ya sea desde la aplicación o desde el mando.

3. Puede seleccionar un temporizador de apagado de hasta 24 horas, tanto en el radiador como en la APP y mando.

CONEXIÓN WIFI – Orbegozo APP

1. Instale la aplicación "Orbegozo APP". Cree una cuenta de usuario.

2. Active la función WIFI en su móvil y conéctese a la red inalámbrica.

3. En el radiador mantenga pulsada la tecla TIMER hasta que aparezca el símbolo Wifi parpadeando.

4. Entre en la aplicación y seleccione "Añadir dispositivo".

5. Seleccione el dispositivo en la lista o deje que la aplicación detecte el radiador por si sola.

6. La aplicación se vinculará con el dispositivo y podrá controlarlo desde su móvil.

USO DE LA APP

Desde la APP podrá:

- Cambiar la temperatura

• Ver la temperatura ambiente (bajo la temperatura seleccionada)
• Cambiar la potencia (P1, P2 y P3)
• Seleccionar el temporizador de apagado
• Apagar la luz del display

- En el apartado Inteligencia puede programar libremente el comportamiento del radiador en el horario que desee.

ALMACENAJE DEL RADIADOR

• Conserve la caja para guardar el aparato una vez se haya dejado de utilizar.
• Limpie el radiador siguiendo las instrucciones de limpieza comentadas anteriormente.
  • Desmonte las ruedas.
• Coloque el radiador y las ruedas en la caja original y guarde en un lugar fresco y seco.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.
