Ninebot KickScooter GT1D - Patinete electrico SEGWAY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Patinete eléctrico
Marca	Segway
Modelo	Ninebot KickScooter GT1D (GT1E)
Dimensiones (desplegado)	1456 x 521 x 1384 mm (L x l x H)
Dimensiones (plegado)	1456 x 956 x 860 mm (L x l x H)
Peso (neto)	Aproximadamente 47 kg
Peso máximo soportado (conductor + carga)	100 kg
Edad mínima recomendada	14 años
Velocidad máxima	25 km/h (ajustable por modo)
Autonomía (teórica)	Hasta 70 km (según condiciones)
Pendiente máxima	~20% (según modo)
Batería	Iones de litio 60,4 V, 1000 Wh, 20 Ah
Tiempo de carga (cargador simple)	Aproximadamente 12 h
Tiempo de carga (doble cargador)	Aproximadamente 6 h
Motor	Motor de buje, potencia nominal 500 W (máx. 1500 W)
Transmisión	1 rueda motriz (trasera)
Frenos	Frenos de disco delantero y trasero
Suspensión	Amortiguador delantero y trasero ajustable
Neumáticos	Neumáticos tubeless (11 x 4.5 pulgadas)
Iluminación	Faro delantero, luces traseras, intermitentes
Conectividad	Bluetooth 4.0 (aplicación Segway-Ninebot)
Modos de conducción	Caminar, Estacionar, Eco, Deporte, Carrera
Índice de protección	IPX2 (resistencia a salpicaduras)
Temperatura de funcionamiento	-10 °C a 40 °C
Certificaciones	ANSI/CAN/UL-2272, CE, RoHS

Preguntas frecuentes - Ninebot KickScooter GT1D SEGWAY

¿Cuál es la velocidad máxima del Ninebot KickScooter GT1D?

La velocidad máxima es de 25 km/h en modo Carrera. Los otros modos (Eco, Deporte) limitan la velocidad a 6 km/h (Caminar), 20 km/h (Eco) o 25 km/h (Deporte). La velocidad se puede ajustar mediante la aplicación Segway-Ninebot.

¿Cómo plegar el patinete GT1D?

Para plegar el patinete, baje la pata de cabra, luego tire de la palanca de plegado situada en el tubo de dirección. Pliegue el manillar hacia atrás hasta que se bloquee en posición plegada. Para desplegar, proceda en sentido inverso.

¿Qué tipo de batería utiliza el GT1D y cuánto dura la carga?

La batería es de iones de litio con una capacidad de 1000 Wh (60,4 V, 20 Ah). Con un solo cargador, el tiempo de carga es de aproximadamente 12 horas. Con dos cargadores en paralelo, solo se necesitan 6 horas.

¿Cómo conectar el patinete a la aplicación móvil?

Descargue la aplicación Segway-Ninebot desde App Store o Google Play. Active el Bluetooth del teléfono, encienda el patinete y luego abra la aplicación. Siga las instrucciones para emparejar los dispositivos. Una vez conectado, puede ajustar los ajustes y consultar las estadísticas.

¿Qué hacer si aparece un código de error en la pantalla?

Los códigos de error (del 0 al 22) indican problemas específicos: por ejemplo, código 3 (anomalía en las señales de dirección), código 8 (temperatura elevada del motor). Consulte el manual o la aplicación para conocer el significado exacto. En la mayoría de los casos, reinicie el patinete o póngase en contacto con el servicio postventa.

¿Cuál es el peso máximo soportado por el GT1D?

El peso máximo total (conductor + carga) es de 100 kg. El peso del patinete es de aproximadamente 47 kg.

¿Cómo mantener el patinete GT1D?

Limpie regularmente con un paño húmedo (sin chorro de agua directo). Verifique la presión de los neumáticos (recomendada ~50 psi). Lubrique la cadena y los frenos si es necesario. Almacene en un lugar seco entre -20 °C y 45 °C. Evite temperaturas extremas prolongadas.

¿El GT1D es resistente al agua?

El índice de protección es IPX2, lo que significa que resiste salpicaduras de agua ligeras. Evite circular bajo lluvia intensa o en charcos profundos. No limpie con chorro de agua.

¿Qué accesorios son compatibles con el GT1D?

Segway ofrece accesorios como un cargador adicional, un soporte para teléfono, un candado y un kit de reparación. Consulte el sitio web oficial o la aplicación para obtener la lista completa.

¿Cómo activar el modo crucero en el GT1D?

El modo crucero está disponible en modo Eco, Deporte o Carrera. Cuando conduzca a una velocidad constante de al menos 6 km/h, presione brevemente el botón de control izquierdo (GT2) o manténgalo presionado (GT1). Se muestra el símbolo de crucero. Para desactivar, frene, presione nuevamente el botón o cambie de modo.

MANUAL DE USUARIO Ninebot KickScooter GT1D SEGWAY

Traducción de las Instrucciones originales

CSES

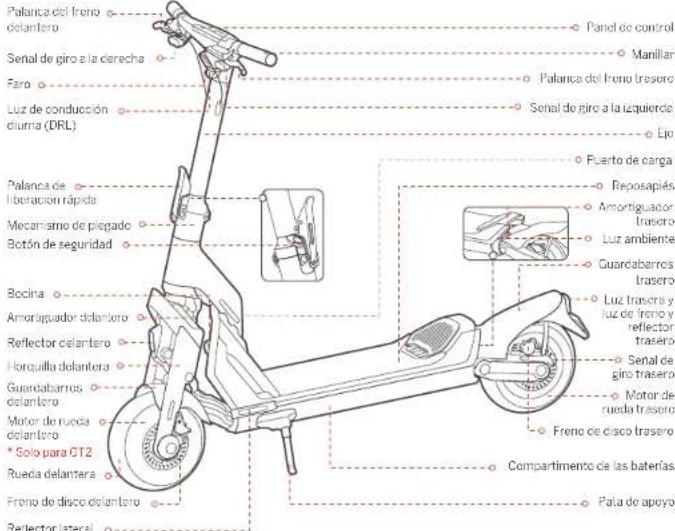

Diagrama

01

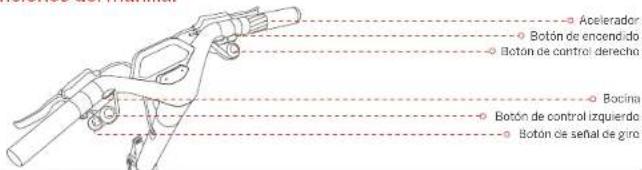

Funciones del manillar

Nombre	Función	Método de funcionamiento
Botón de encendido	Encensor/Apagar	Pulse el botón de encendido para encender al patinete. Mantenga o pulsado para apagano. Notal Solo disponible cuando el patinete no están closeado.
	Activar la pantalla	Pulse e botón de encendido para activar la pantalla cuando se atenle automáticoamente.
	Volver al modo de velocidad anterior (Solo para 012)	Cuando el patinete pase automáticamente al modo de ESTAC ONAMIENTO, pulse el botón de encendido para volver al modo de velocidad anterior.
	Co-firmar la contraste en de Guatemala	Mientras se correcta al patinete a través de la aplicación Segway. Nirebor, pulse el botón de encendido para confirmar la contraste en de Guatemala.
Botón de control inquiendo	Encencer/Apagar el larto	Gire el botón de control inquiendo a la derecha/izquierda para apagar/encender al farno.
	Activar /varacuer por el modo cuarto (Solo para 047)	Pulse el botón de control izquierda para actuar el modo crucedor y el patrato circulara a una velocidad constancio. Pulse nuevamente para apagarlo.
	Carmendar entre IWD y 2WD (Solo para 912)	Cuando el patinete este comolectamente parado, mantenga o suada el botón de control izquierda para a cambiar otroco 1WD y 2WD.
Rotón de control duropro	Activar e modo de ACCLERAR (Solo para 0.2)	Gire a la corrocha/ zquierda para cambiar entre los modos de velocidad. Cambiar de modo de CARRERA.
	Carmendar el modo de PASFO	De Presione e interrupor de control derecho para actuar el modo BOSO I. * Solo en modo de CABROA. 2) Presione nuevamente o cambio el modo de velocidad para apagario.
		Para CTI: Cuando e vehículo está totalmente arrado, presione el botón de control derecho para cambiar al modo de PASFO. En este punto, vuelva a presionar el botón de control derecho para volver al modo de velocidad anterior. Para CTP: Cuando el vehículo está totalmente arrado, mantenga presionado el botón de control derecho para cambiar al modo de PASFO. En este punto, mantenga presionado el botón de control derecho nuevamente para volver al modo de velocidad anterior.
Accelerador	Accelerar	Gire el colorador para aumentar la velocidad disc.
Rotón de señal de grío	Encience/Apaga la señal izquierda/derecha	Pulse el solu iz Ecuador/deracho el botón de sería degro la señal de gro a la querda/dercha se apagará después de mes partades. Mantenga pulsada el solu iz Ecuador/deracho el botón de sería degro Laresha de gro a la querda/dercha se aguar cada hasta que sevita
Bocía	Encencia la boina	Presione el botón de la boina, el vínculo emitirá un prílicos.

CSES

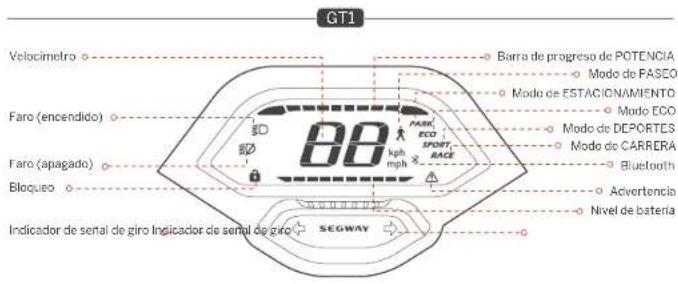

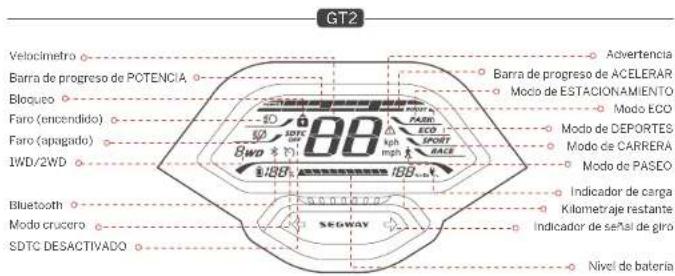

Panel de control

03

Símbalo	Nombre Descripción	Significado
POWER	Barra de progreso de POTENCIA	El símbalo muestra la corriente de salida del motor del patiente.
DD	Velocintreirs	El símbalo muestra la velocidad actual del patiente.
SDTC OFF	SDTC DESACTIVADO (GT2)	El símbalo indica que la función SDTC Segway Dynamic Fraction Control está desarrollada.	1) Con tracción en dos ruedas, la función SDTC se enciende automallicamente en modes diferentes el modo de CARRERA.Nota: Esta función ayuda a proveir el destromiento de las ruedas y a mantener o estabilidad al acelerar.2) Con tracción en una rueda, la función SDTC se apaga automallicamente en el modo de CARRERA.
	Modo acucero (GT2)	El símbalo indica que el modo crucero está activado.	1) En el modo ECO, de DEPORTES o de CARRERA, pulse el botón de control requiando para activir el modo crucero cuando la velocidad será 5 km/a (3,1 mpa). Una vez encandido, al patnato navegará a la velocidad actual.2) Desactivir el modo acucero con los siguientes métodos.Método I, loge el acelerador a aprice las palancas de trano.Método 2, pulse a botán de control requiando.Método 3, combine el modo de velocidad.NO dispende el modo acucero en entornos complejos, mal tiempo o condiciones indeseasles de avia. Pueden producirse lesiones o pelgros graves.
	Bloqueo	Cuando el cone se enciende significar que el patinete está bloquejo.	Cuando al patnato está bloquejo a través de la aplicación Segway Nirebol1) La pantalla se escurecera en 3 segundos. En este punto, pulse el botón de encendido para activir la pantalla.2) El patinete hara sonar la plamma con luces intermitentes cuando se mueva durante 3 segundos.3) El patinete seguirá emitiendo un pitido cuando se mueva durante 10 segundos. y si se vuelve a mover en 60 segundos, el pálido no sedentrá.Cuando al patnato está destloqueado, se apagara automallicamente sino se realiza ninguna operación en 10 minutos.Nota: Habilité/Desabilite esta función a través de la aplicación Segway-Nirebol.
8WD	1WD/ZWD (GT2)	El claro VWD indica que al patnato está en modo de tracaste en una rueda. El claro ZWD indica que el patinete está en modo de brección en dos ruedas.
1000	Nivel de batería (GT2)	El símbalo muestra la carga restante de la batería en porcentaje de batería y barro de batería.
———	Nivel de batería (GT2)	El símbalo muestra la carga restante de la batería en la barra de la batería.
BOOST	Barra de progreso de ACELERMAR (GT2)	El símbalo muestra al tiempo de aceleración disponible restante del modo BOOST.	1) Posione el interruptor de control derecho para activir el modo BOOST.Solo en modo de CA-ROCA.2) Gira a el acelerador para aceiner más rápido.3) Freasione el interruptor de control derecho nuevarmente o cambie el modo de velocidad para apagio.4) Cuando se activa el modo de ACELERMAR, el vehículo acelerera más rápida, NO aplicque esta función en entornos complejos, con mal tiempo o en condiciones indeseasles de la cametrera. Pueden producirse lesiones o pelgros graves.
☒	Diuelcoih	El símbalo indica que el patinete está conectado a la aplicación Segway Nirebol.
⚠️	Advertencia	El símbalo indica que el patinete ha dotectado un error. El código de error se mostrada en el panido de control.Consulte a página 8 para conectar las posibles causas y recluciones.
1000	Kilametraje restante	El símbalo muestra al kilometraje restante del patinete.
↓	Indicador de carga	El símbalo indica que el patrete está cargando

O

04

CSES

Introducción a los modos de velocidad

Macro/Modelo	GT1 (Límite de velocidad)	GT2 (Límite de velocidas)	Módulos de cambios
(AFSEO)	6 km/h(3,7 mph)	8 km/h(3,7 mph)	1) Cuando el vehículo este completamente parado, que el botón de control derecho.2) Para GT1: presione el botón de control derecho. Para GT2: mantenga prestionado el botón de control derecho.
PARK	0 km/h(0 mph)	0 km/h(0 mph)	1) Gire el botón de control derecho.2) Para GT2: Cuando el patrata está en moon FCC, de DEPORTES a de CARRERA, el patrata entaná automativamente en el modo de ESTACIONAMIENTO en las siguientes circunslancies:Estaciono o para por más de 5 segundos después de conductorEstacione o para por más de 20 segundos cuando no este conducimiento.* En este punto, pulse el botón de encendido para volver al modo anterior.
ECO	25 km/h(15,5 mph)	40 km/h(24,9 mph)	Gire el botón de control derecho.
SPORT	25 km/h(15,5 mph)	70 km/h(43,5 mph)	Gire el botón de control derecho.
RACE	25 km/h(15,5 mph)	70 km/h(43,5 mph)	Gire el botón de control derecho.

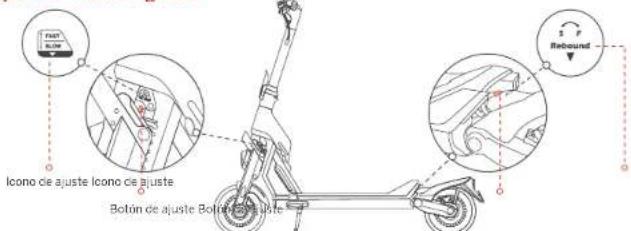

Ajuste del amortiguador

S (rebote lento): aumente la resistencia al rebote girando el botón de ajuste a la derecha.
F (rebote rápido): disminuya la resistencia al rebote girando el botón de ajuste a la izquierda.
Nota: El amortiguador se establece en la posición predeterminada antes de salir de lábrica. Siga los pasos anteriores para ajustarlo de acuerdo con sus hábitos de conducción.

Especificaciones

	Elementa Parámetro
Producto	Nombre	Sagway SuperScooter GT1	Sagway SuperScooter GT2
	Modula	GTIE	GTIP
	Largo × ancho × alto	Aprox. 1,485 × 656 × 1308 mm (58.5 × 25.8 × 51.5 pulg.)
	Piegado: Largo × ancho × alto	Aprox. 1,485 × 656 × 860 mm (58.5 × 25.8 × 33.9 pulg.)
	Peso relo	Aprox. 47.6 kg (105 lb)	Aprox. 52.6 kg (136 lb)
Conductor	Más. carga alti	150 kg (331 lb)
	Edel recomendada	De 14 a 60 años
	Artura requienta	De 120 a 200 cm (de 3" a 6" 6")
Móquina	Distancia entre ajos	1147 mm (45.2 pulg.)
	Distancia el supla	140 mm (5.5 pulg.)
	Sistema de construcción	1WD (tracción en una rueda)	2WD (tracción en dos ruedas)
	Max. velocidad	Aprox. 25 km/h (15.5 mph)	Aprox. 70 km/h (43.5 mph)
	Rango letrico:	Aprox. 70 km (43.5 millas)	Aprox. 90 km (35.9 millas)
	Rango teiro®	N/A	Aprox. 60 km (37.3 miles)
	Más. pendiente	Aprox. 23 %	Aprox. 30%
	Terreno transillable	Pavimento de actato/plano obstáculos <3 cm (1,2 pulg); espacios <3 cm (2,2 pulg.)
	Temperatura de funcionamiento	De -10 °C a 40 °C (de 14 °C a 104 °F)
	Temperatura de almacenamiento	De -20 °C a 45 °C (de -4 °C a 113 °F)
	Clasificación IP	IPXA
	Duración de la carga (única)1	Aprox. 12 h	Aprox. 16 h
	Duración de la carga (deola)2	Aprox. 6 h	Aprox. 8 h
Balería	Modelo		KDAF5030ANDAF5020A
	Voltaire nominal	50.4 V ===
	Más. volaje de carga	56.8 V ===
	Energía nominal	1008 Wh	1612 Wh
	Capacidad nominal	20 Ah	30 Ah
	Temperatura ambiente de carga	De 0 a 40 °C (de 32 a 104 °F)
	Sistema de gestión de la baleria	Prolección contra sobrecalentamiento, conlocirculo, sobrecorrienta, sobrodescarga y subrocarga
Motor	Tipo de motor	Motor de rueda refrigerado por aire
	Corriante nominal	0.5 kW, 500 W	1.5 kW × 2, 1500 W × 2
	Más. potencia	1,5 kW, 1500 W	3 kW × 2, 1000 W × 2

CSES

	Elementa Radímetro
Cargador	Modelo	h3W58D802DOD
	Voltaje de entrada	De 100 a 240 V-
	Max. voltaje de salida	58,8 V=
	Corriente de salida	0,1 kW 115,6 W
	Salida nominal	57,8 V= 2,0 A
Naumánico	Tipo	Neumáticos sin calmara acorcellantes de 13 pulgadas
	Prostón de los neumáticos	32 p/s
	Material	Caúcho
Otros	Modos de velocidad	Mode de PASFO, modo de ESTACIONAMIENTO, modo ECO, modo de DEPORTES y modo de CARRERA
	Sistema de suspensión	Suspensión delantera y trasera
		Amortificador ajustable delantero y trasero
	Sistema de trenos	Freno de disco delantero y freno de disco lasero
Blutbach	Ríasos de frecuencia	2.4000–2.8835 GHz
	Potencia de RF máxima	20 mW

[1]: Rango teórico, probado: mientras se conduce con la batería llena, /= kg (lbc lb) de carga, 2=°C (1/°-), una velocac de 20 km/h (2,4 mpa) de prorémico sobre pavimento:
[2]: Rango lívico: provocado miéril as se convuce con la bale de lena, 75 kg (168 lb) de carga, 25 °C (77 °F), a una velocidad de 40 km/h (24,9 mph) de promedio sobre pavimento.
^a Algunos de los factores que a efectar al rango incluyen velocidad, número de ananques y paradas, temperatura ambiente, etc.
[3]. Carga anca corriada de en bale normol de cada 7, e per kisovancos se carga o unso o cargela.
Sangaduar somiente de estarancónia se hasta 4 anos por dar do cargo con dos cenpeores especializados no el laborante.

Fallo y soluciones habituales

Código de error	Posibles causas Soluciones
0	Anormalidad del acecerador	Póngase en contacto con el servicio posventa o un distribuidor autorizado.
1	Fallo de comunicación del panaída control
2	Fallo de comunicación de la batería
3	Anormalidades de las soñales de gira
4	Anormalidad de faro
5	Detección de agua en la parte superior del año
6	Protección contra sobristación del controlador del motor
7	Protección contra baja tonsión del controlador del motor/batería	Intente cargar el patrlete.
8	Temperatura alta del patrlete	Intente apicar disposición de calor al patrlete.
9	Temperatura alta de la batería	Intente apicar disposición de calor al patrlete.
10	Temperatura baja de la batería	Intente calentar el patrlete.
11	Temperatura alta de la rueda motriz delantera	Intente apicar disposición de calor para la rueda motriz delantera.
12	Parada de la rueda motriz delantera	Reinicie el patrlete y vuelva a intentarlo.
13	Error del sensor de comente de la rueda motriz delantera	Póngase en contacto con el servicio posventa o un distribuidor autorizado.
14	Sotretorcione en la rueda motriz delantera	Reinicie el patrlete y vuelva a intentarlo.
15	Felio de fase del motor de la rueda motriz delantera	Póngase en contacto con el servicio posventa o un distribuidor autorizado.
16	Temperatura alta de la rueda motriz trasera	Intente apicar disposición de calor a la rueda motriz trasera.
17	Porada de la rueda motriz trasera	Reinicie el patrlete y vuelva a intentarlo.
18	Error del sensor de comente de la rueda motriz trasera	Póngase en contacto con el servicio posventa o un distribuidor autorizado.
19	Sotretorcione en la rueda motriz trasera	Reinicie el patrlete y vuelva a intentarlo.
20	Fallo de fase del motor de la rueda motriz trasera	Póngase en contacto con el servicio posventa o un distribuidor autorizado.
21	Error del sensor de pasillo del motor trasera
22	Error del sensor de pasillo del motor delantero

CSES

4 Homologaciones

Este producto compo con las normales ANSI/CAN/UL-22/2 de la CSA Group.

El baleria cómple con la normativa UN/20138.3.

El batería surple con la normativa ANSI/CAN/UL-227

Declaración de cumplimiento de la Unión Europea

Información sobre la eliminación para usuarios de equipos eléctricos y electrónicos de desecho

Este símbola en el producto o en su embalaje, indica que los productos eléctricos y electrónicos usados no deber mezolarse con residuos municipales sin clasificar. Para un tratamiento adecuado, es su responsabilidad deshacerse de su equipo de desecto devolviendo a los puntos de recogía des graderos.

La eliminación correcta de este producto ayudará a ahorrar recursos valiosos y evitará cualquier posible efecto negativo en la salud humana y el medio ambiente, que ce otro modo podría derivarse de un manejo inadecuado de los desechos.

Pueden aplicarse sanctiones por la eliminación incorrecto de estos residuos de acuerdo con su legislación nacional.

Comuniquese con su autoridad local para obtener más detalles sobre el punto de recolección designado más cercane.

Información de reciclaje de baterías para usuarios

Este símbolo significa que las pilas y acumuladores, al final ce su vida útil, no deben mazoarse con residuos municipales sin clasificador. Su participarán de una parte importante del estero para minimizar el impacto de las pilas y acumuladores en el medio ambiente y en la salud humana. Para un reciclaje adecuado puede devolver este producto o las pias a acumuladores que contiene a su proveedor o a un punto de recoguta des grado.

La eliminación correcto de este producto ayudará a alhorar recursos validosos y cv la a cualquier posible efecto negativo en la salud humana y el medio ambiente, que ce otro modo podría derivarse de un manejo inadecuado de los desechos.

Puedan aplicarse sanciones por la eliminación incorrecta de estos residuos de acuerdo con su legi exister sistemas de recogda selectiva de pilas y acumuladores usados

Por favor, desnágase de las baterías y acumuladores correctamente en el centro de recolección/reciclase de residuos de su comunidad local central.

09

Directiva de equipos de radio

Ninebot (Changzhou) Tech Co., Ltd. declares por la presente que el producto enumenzo en esta sección cumple con los requisitos asenciales y otras disposiciones relevantes de la Directiva de equipos de radio 2014/53/UE.

Restricción del uso de ciertas sustancias peligrosas (RoHS) Directiva

Ninebot (Cangmout) Tech Co., Ltd. declares por la presente que todo e producto, incluidas las piezas (ratios, cordones, etc.), cumple con los requisitos de la Directiva RoHS 2011/65/UF y la enmienda de la Directiva Delegros (UF) 2015/863 de la Comisión sobre la restrictión de uso de ciertas austancias poliegrosas en equipos eléctricos y électronicos ("RoHS refundida" o "RoHS 2.0").

Directiva de maquinaria

Nimbot (Chargenou) Tech Co. Ltd. declara por la presente que el producto enumegrace en esta sección cumple con los requisitos esencillos y otras disposiciones relevantes de la Directiva de Maquirán a 2006/42/LS.

CE

Soyway, Soyway G1, Soyway-Niobo, y Ridor. Design son marcas comerciales de Soyway, inc., Andre dos una marca comercial de Coogia Inc., App Store es una marca de servicio de Apple Inc. Los respectivos propietarios se reservan los derechos de sus maras comerciales y derechos de autor, etc. los que se hace referencia en este manual.

El ménos intentado recud descripciones a restructo de todas las funciones del SuperScooter en el momento de la impresión. Sin embargo, cibido a la mejora constante ce las funciones de producto y los cambios en el diseño, es posible que su SuperScooter presente ligeras o conferencias respecto al que se muestra en este documento. Vis te App e App Store (OS) o Cooga Pty Store (Android) para cancargarán installar la aplicación Sagway Ninebut. Tenga en cuenta que o sponemos de varios modelos de Segway y Ninebut con diferentes funciones, y algunas de las funciones mencionadas en este documento, puede no tenerlas su unidad. El fabricante se reserve el derecho a modificar el diseño y las funciones del producto SuperScooter y la documentación sin previo aviso.

© 2022 Ninebor (Beijing) Tech Co. Ltd. Todos los derechos reservados. (× La aplicación Segway Ninebor es com petricle con Super Scooter con Bluetooth integrado)
