MANUAL DE USUARIO S18SB HITACHI

WARNING Improper and unsafe use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual before operating the power tool. Please keep this manual available for others before they use the power tool. MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD ADVERTENCIA ¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica.CONTENTS English Page

ÍNDICE Español Página

INFORMACIÓN IMPORTANTE SOBRE

SEÑALIZACIÓN .............................. 28

OPERACIÓN MÁS SEGURA

DESCRIPCIÓN FUNCIONAL ................ 35

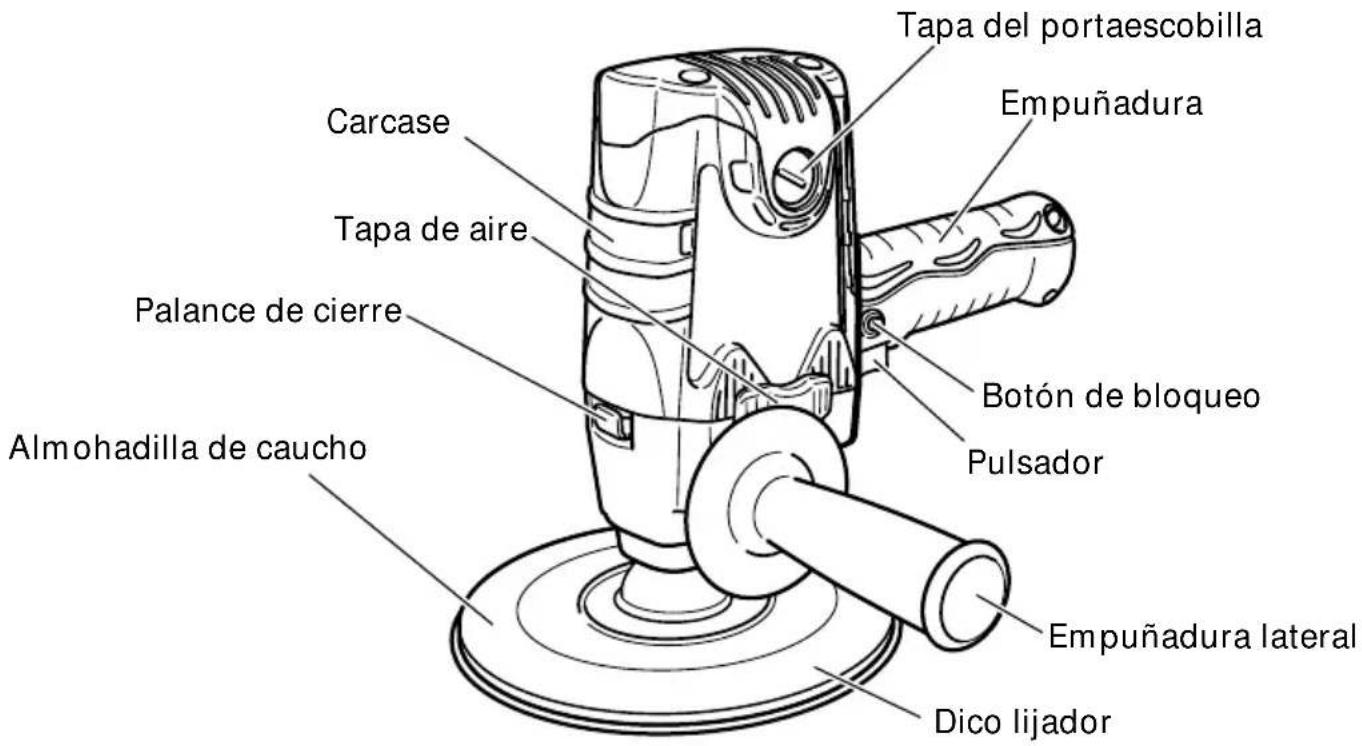

NOMENCLATURA ............................ 35 ESPECIFICACIONES ......................... 35 Página

MONTAJE Y OPERACIÓN ................... 36

APLICACIONES ................................. 36

ANTES DE LA OPERACIÓN.............. 36

OPERACIÓN DE LA LIJADORA DE DISCO ...

MANTENIMIENTO E INSPECCIÓN ..... 39

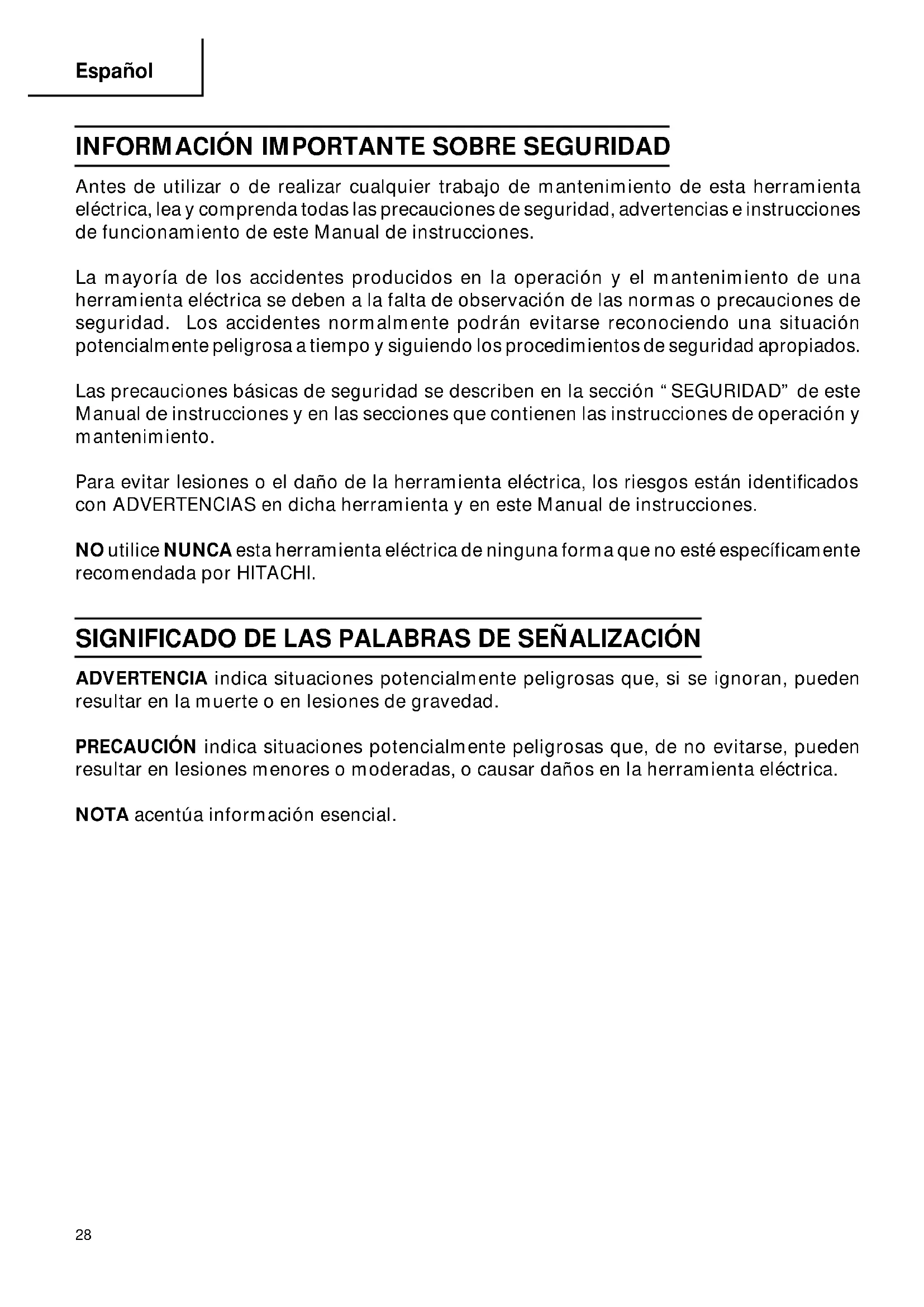

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. NO utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial.29 Español SEGURIDAD

NORMAS GENERALES DE SEGURIDAD

ADVERTENCIA: Lea todas las instrucciones Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves. El término “herramienta eléctrica” en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

CONSERVE ESTAS INSTRUCCIONES

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.30 Español

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice equipo de seguridad. Utilice siempre una protección ocular. El equipo de seguridad como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio accidental. Asegúrese de que el interruptor está en “off” antes de enchufarlo. El transporte de herramientas eléctricas con el dedo en el interruptor o el enchufe de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.31 Español e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. –ADVERTENCIA– Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Los accesorios deben tener un valor nominal por lo menos para la velocidad recomendad

en la etiqueta de advertencia de la herramienta. Los accesorios que funcionan a una velocidad superior a la nominal pueden salir volando y causar daños.

2. Sujete las herramientas por las superficies de empuñadura aisladas cuando realice

una operación en que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

3. Emplee SIEMPRE protectores auditivos cuando tenga que utilizar la herramienta

durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.32 Español

4. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

5. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

6. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

7. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las

especificadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

8. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

9. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

10. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

11. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

12. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

13. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

14. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.33 Español

15. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su

alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

16. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

17. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

18. SIEMPRE utilice protección para los ojos que satisfaga los requisitos de la última versión

de la norma Z87.1 de ANSI.

19. SIEMPRE utilice una mascarilla para protegerse contra el polvo o las partículas

potencialmente dañinos generados durante la operación.

20. NUNCA coloque las manos ni el cuerpo cerca de los accesorios fijados en el disco de

lija durante la operación.

21. NUNCA utilice accesorios rajados, deformados, ni desgastados.

22. NUNCA utilice el disco de lija en lugares en los que las chispas generadas por la misma

puedan causar una explosión, como cerca de materiales o gases inflamables.

23. NUNCA presione la palanca de bloqueo mientras el eje esté girando.

24. SIEMPRE sujete firmemente la empuñadura del cuerpo y la empuñadura lateral cuando

utilice el disco de lija.

25. SIEMPRE siga las instrucciones indicadas en este manual cuando reemplace los

26. No deje NUNCA la herramienta en funcionamiento desatendida ni sobre el suelo.

27. No monte NUNCA un disco central abombado en esta herramienta para utilizarla como

28. Definiciones para los símbolos utilizados en esta herramienta

V ................. voltios Hz ............... hertzios A................. amperios nº ................ velocidad sin carga W................ vatios ................ Construcción de clase II ---/min ........ revoluciones por minuto34 Español AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. En la herramienta eléctrica o en la placa de características aparecen el símbolo

” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: 䡬 Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. 䡬 Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE

HERRAMIENTA!35 Español

DESCRIPCIÓN FUNCIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 ESPECIFICACIONES Motor Motor conmutador en serie monofásico Fuente de alimentación 120 V CA, 60 Hz, monofásica Corriente 6.2 A Velocidad sin carga 4,500/min Diámetro del disco lijador Diámetro externo 7” (180 mm) Diámetro del orificio 7/8” (22 mm) Peso (cuerpo principal solamente) 4.4 lbs (2.0 kg) Carcase Almohadilla de caucho Tapa del portaescobilla Empuñadura Botón de bloqueo Pulsador Empuñadura lateral Dico lijador Tapa de aire Palance de cierre36 Español

APLICACIONES 䡬 Lijado de superficies de metal. 䡬 Lijado preliminar de superficies de metal antes de pintar, eliminación de herrumbre, y eliminación de pintura vieja antes de pintar. 䡬 Acabado de maderas, y salientes de conexión de maderos de juntas o ensamblajes. 䡬 Lijado preliminar de superficies de madera antes de pintarlas.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente.

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Comprobación del ambiente de trabajo.

Antes de la operación, compruebe lo siguiente; 䡬 Cerciórese de que no haya gases, líquidos, ni objetos inflamables en el lugar de trabajo. 䡬 La amoladura de una plancha metálica fina puede producir un ruido fuerte. En este caso, coloque una esterilla de caucho debajo de la pieza de trabajo. 䡬 Tome las medidas apropiadas para contra el ruido para evitar los efectos adversos en medio ambiente debidos al ruido eléctrico. 䡬 No permita que en el área de trabaja haya niños ni personal no autorizado.

6. Compruebe el montaje de la disco lijador.

Compruebe si el disco lijador está montado de acuerdo con la condición especificada y firmemente sujetado. Con respecto a los detalles, consulte “MONTAJE Y DESMONTAJE DEL DISCO LIJADOR”.37 Español

7. Instalación del asidero lateral

Atornille el asidero lateral en la cubierta.

8. Compruebe el pasador de bloqueo.

Cerciórese de que el pasador de bloqueo esté desenganchado presionándolo dos o tres veces antes de conectar la alimentación de la lijadora de disco. (Fig. 4)

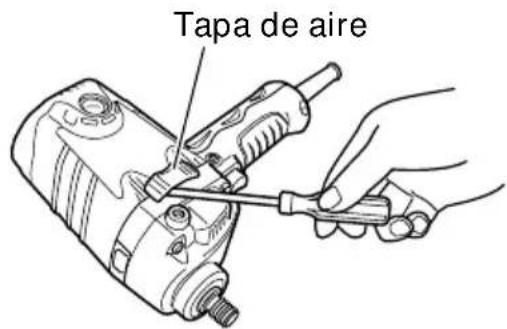

9. Instalacion de la tapa de aire

Instale la tapa de aire en el orificio de ventilación del lateral en el que está instalada la manivela lateral para desviar lo más posible el flujo de aire de refrigeración del motor durante el funcionamiento. Enganche la lengüeta de la tapa de aire al orificio de ventilación y empuje la lengüeta durante la instalación. Para retirarla, utilice un destornillador o algo similar para tirar, tal y como se muestra en la Fig. 2. OPERACIÓN DE LA LIJADORA DE DISCO

Sujete firmemente la lijadora de disco por su carcasa y la empuñadura lateral.(Fig. 1) La lijadora de disco producirá una contrafuerza que habrá que controlar sujetándola firmemente.

2. Operación de conmutación

Esta operación permitirá controlar siempre la lijadora de disco con sujetándola con las manos para obtener la máxima seguridad durante las operaciones de lijado. <Utilización intermitente> Activación: Presione el disparador del interruptor. Desactivación: Suelte el disparador del interruptor. <Utilización continua> Activación: Presione el disparador del interruptor. El interruptor del disparador se bloqueará presionando el botón de bloqueo. Desactivación: Presione y suelte el disparador del interruptor.

3. Presione con poca fuerza la lijadora de disco.

No es necesario presionar con fuerza para lijar. Normalmente el propio peso de la lijadora de disco será suficiente para permitir el contacto ligero con la superficie requerido para pulir. PRECAUCIÓN: No presione a la fuerza la lijadora de disco contra la superficie que desee lijar. La presión excesiva podría resultar en rotura de la rueda y en lesiones serias. También podría dañar la superficie que esté lijando o el motor de la lijadora de disco.

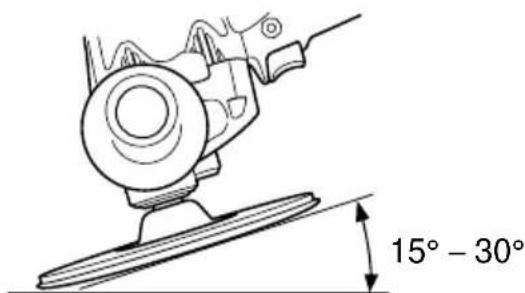

4. Utilice el ángulo de lijado.

Utilice la lijadora 15° a 30°, como se muestra en la Fig. 3. Tapa de aire Fig. 2 15° – 30° Fig. 338 Español

5. Ajuste la operación de acuerdo con el acabado deseado.

Para realizar un acabado preciso, reduzca la presión levantando ligeramente la amoladora. Realice la operación de amoladura lentamente y con la velocidad apropiada.

6. Precaución después de la operación

PRECAUCIÓN: No coloque en el suelo la lijadora de disco inmediatamente después de haberla utilizado en un lugar en el que haya muchas virutas, polvo, y suciedad hasta que haya dejado de girar completamente. Si coloca la lijadora de disco con la disco lijador hacia abajo antes de que haya parado completamente, existe el riesgo de que el material se dañe y de que la lijadora de disco gire en vacío, lo que podría resultar en lesiones. MONTAJE Y DESMONTAJE DE LA DISCO LIJADOR ADVERTENCIA: No intente nunca montar ni desmontar la disco lijador mientras la lijadora de disco se encuentre en estado de poder conectar su alimentación. Cerciórese de poner el interruptor de alimentación en la posición “OFF”, y de desconectar el cable de alimentación del tomacorriente.

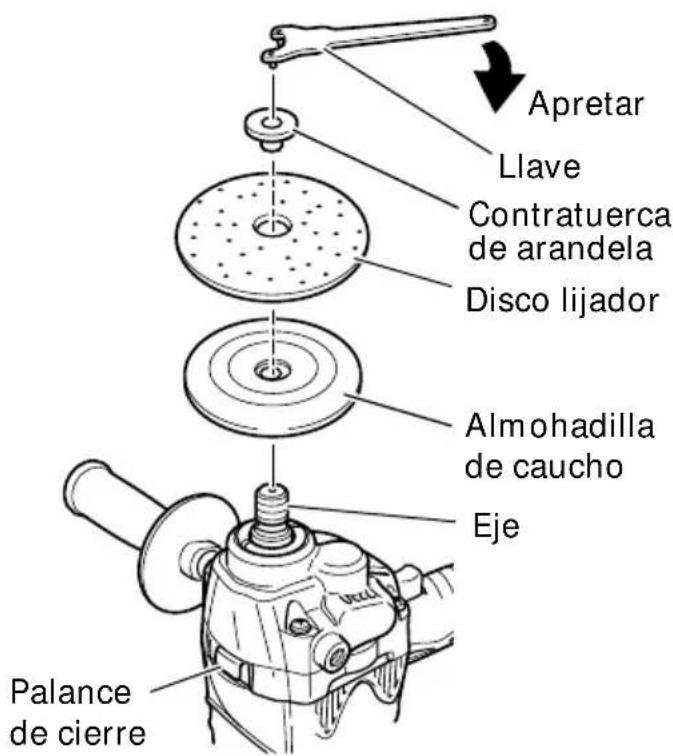

(1) Dé la vuelta a la lijadora de disco de forma que el eje quede encarado hacia arriba. (2) Fije la tuerca con arandela, la almohadilla de caucho, y el disco lijador en el eje por este orden. (3) Empujando la palanca de cierre con una mano, bloquee el eje girando lentamente la almohadilla de caucho con la otra mano. Apriete la tuerca con arandela utilizando la llave suministrada. PRECAUCIÓN: 䢇 Apriete con seguridad la tuerca con arandela y confirme que la almohadilla de caucho no bambolee. 䢇 Después de haber soltado la palanca de bloqueo, cerciórese de que haya vuelto a su posición original.

Para desmontar la disco lijador, siga el procedimiento indicado arriba en orden inverso. Fig. 4 Llave Eje Contratuerca de arandela Almohadilla de caucho Palance de cierre Apretar Disco lijador39 Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la lijadora de disco, de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de esta lijadora de disco con tornillos flojos es extremadamente peligroso.

2. Confirme que el cable de alimentación, la

carcasa, etc. no estén dañados. Además, confirme que no exista ninguna anormalidad al activar el interruptor.

3. Inspección de la escobillas (Fig. 5)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN: La utilización de esa lijadora de disco con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. 43 indicadas en la Fig. 5. 䡬 Reemplazo de las escobillas: Quite la tapa de la escobilla (Fig. 1) con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.

4. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

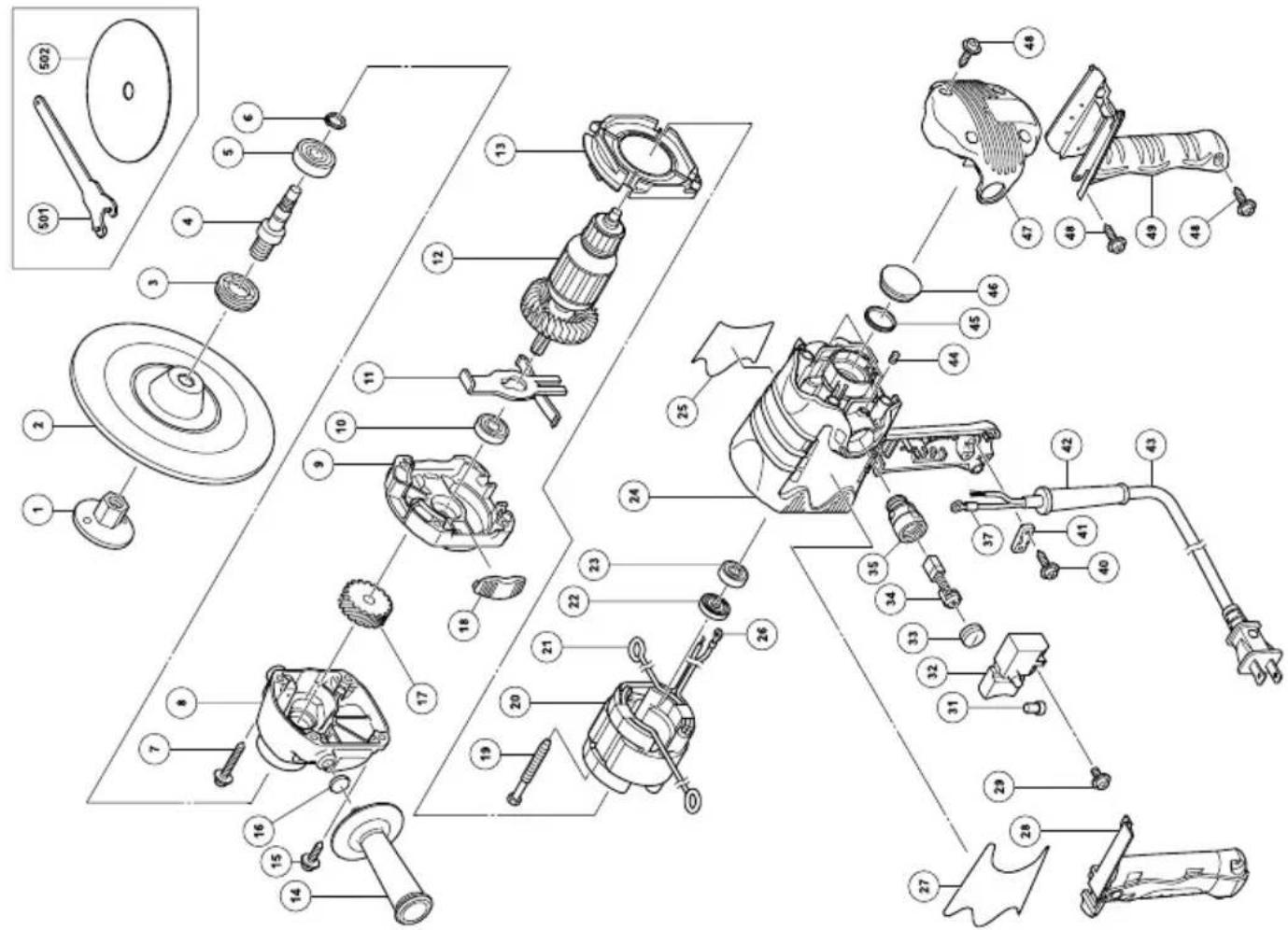

5. Lista de repuestos

A: Nº. ítem B: Nº. codigo C: Nº. usado D: Observaciones Núm. de escobilla Límite de desgaste Fig. 5

0.24” (6 mm) 0.67” (17 mm)40 Español ACCESORIOS ADVERTENCIA: UTILICE únicamente repuestos y accesorios autorizados por HITACHI. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

• 䡬 Disco lijador de 7” (180 mm) (Tamaño de grano: P50) (Núm. de código 314090) p. 1
• 䡬 Almohadilla de caucho (Núm. de código 953255) p. 1
• 䡬 Llave (Núm. de código 937913Z) p. 1
• 䡬 Empuñadura lateral (Núm. de código 937089) NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI. PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.41 ABCD p. 1
