MANUAL DE USUARIO KMR-D372BT KENWOOD

• Consult the dealer or an experienced radio/TV technician for help. Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos) Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente. CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. In compliance with Federal Regulations, following are reproductions of labels on, or inside the product relating to laser product safety. JVC KENWOOD Corporation 2967-3, ISHIKAWA-MACHI,

Antes de utilizar este producto y para asegurar su uso correcto, lea completamente este manual. En especial, lea y observe las Advertencias y Precauciones incluidas en este manual.

Guarde el manual en un lugar seguro y accesible para futuras consultas. ADVERTENCIA

No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo.

No ingiera la pila, existe riesgo de quemaduras por productos químicos El mando a distancia suministrado con este producto contiene una pila de botón/plana. Si se ingiere la pila de botón/plana, puede causar quemaduras internas graves en solo 2 horas y puede provocar la muerte. Mantenga las pilas nuevas y usadas fuera del alcance de los niños. Si el compartimento de la pila no se cierra con seguridad, deje de usar el producto y manténgalo alejado de los niños. Si piensa que las pilas pueden haber sido ingeridas o colocadas dentro de alguna parte del cuerpo, busque inmediatamente asistencia médica. Precaución Ajuste del volumen:

Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.

Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces. General:

Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.

Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.

Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.

Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.

La clasificación USB se encuentra en la unidad principal. Para verla, desprenda la placa frontal. ( 3)

Dependiendo del tipo de vehículo, la antena se extiende automáticamente cuando se enciende la unidad con el cable de control de antena conectado ( 37)

Apague la unidad o cambie la fuente a STANDBY cuando estacione en un lugar con techo bajo. Mando a distancia (RC-406):

No deje el mando a distancia sobre superficies calientes, tales como el salpicadero.

Si la batería de litio no se instala correctamente, existirá el peligro de una explosión. Sustituya la pila únicamente por otra del mismo tipo o un tipo equivalente.

El bloque de baterías no debe exponerse a una fuente de calor excesiva, como luz solar, fuego o similar. Cómo leer este manual

Las operaciones se explican utilizando principalmente los botones de la placa frontal del .

Se utilizan indicaciones en inglés para las explicaciones. Puede seleccionar el idioma de visualización desde el menú [FUNCTION]

[XX] indica los elementos seleccionados.

( XX) significa que hay información disponible en la página indicada. CONTENIDO

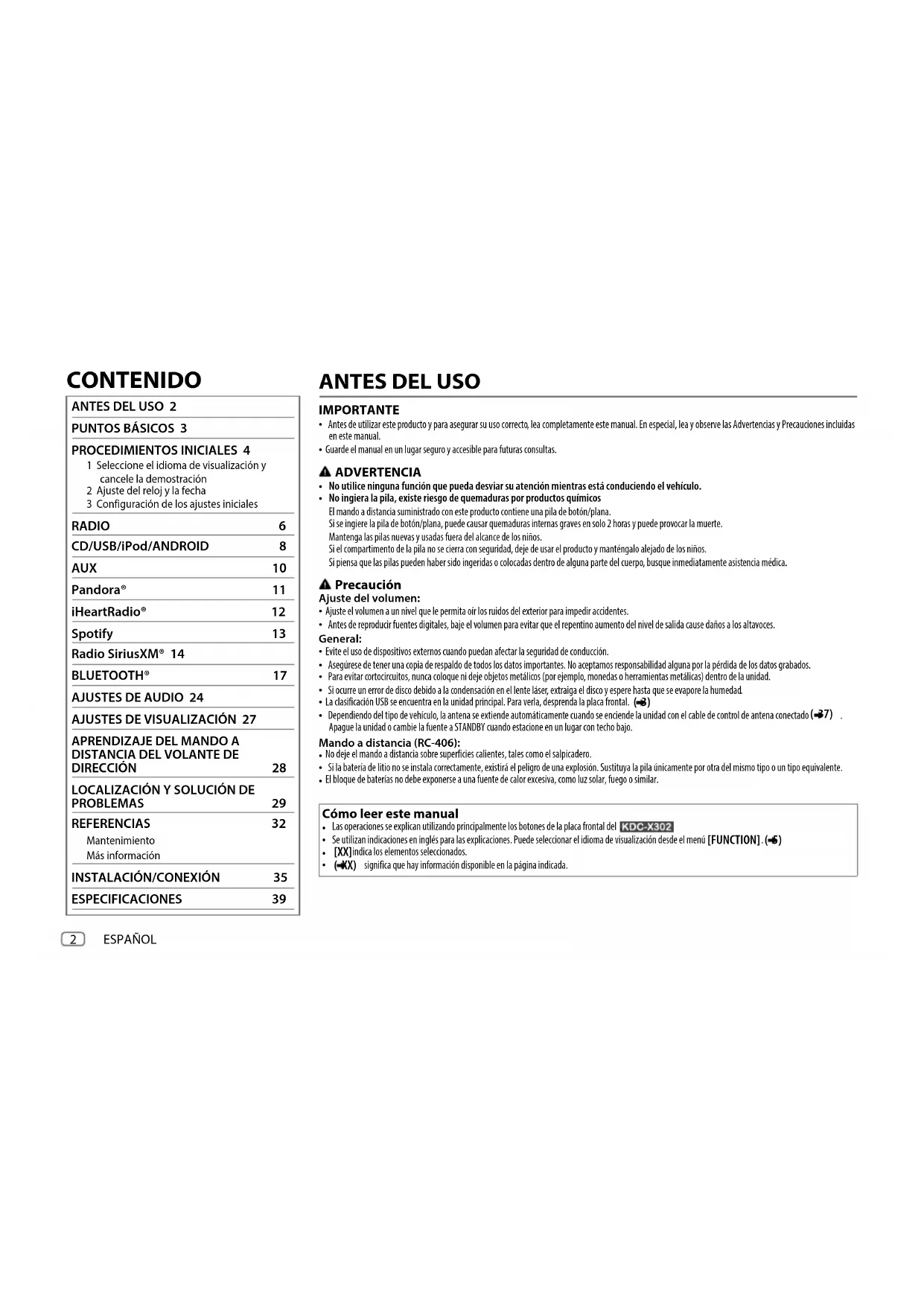

PROCEDIMIENTOS INICIALES 4 1 Seleccione el idioma de visualización y cancele la demostración 2 Ajuste del reloj y la fecha 3 Configuración de los ajustes iniciales RADIO 6 CD/USB/iPod/ANDROID 8 AUX 10 Pandora® 11 iHeartRadio® 12 Spotify 13 Radio SiriusXM® 14 BLUETOOTH® 17

AJUSTES DE VISUALIZACIÓN 27

APRENDIZAJE DEL MANDO A

DISTANCIA DEL VOLANTE DE

LOCALIZACIÓN Y SOLUCIÓN DE

PROBLEMAS 29 REFERENCIAS 32 Mantenimiento Más información

INSTALACIÓN/CONEXIÓN 35

Para En la placa frontal En el mando a distancia Encender la unidad Pulse .

Pulse y mantenga pulsado para apagar la unidad.

Pulse y mantenga pulsado SRC para apagar la unidad. ( La unidad no se enciende pulsando SRC

Ajustar el volumen Gire la rueda de volumen. Pulse o .

Pulse y mantenga pulsado para aumentar continuamente el volumen a 15. Pulse AT T durante la reproducción para atenuar el sonido.

Pulse otra vez para cancelar. Seleccionar una fuente Pulse repetidamente. Pulse SRC repetidamente. Cambiar la información en pantalla

Para : Después de transcurridos 20 minutos en el modo de espera, la unidad se apaga automáticamente (Apagado automático).

Para : La información visualizada también se puede apagar pulsando DISP repetidamente. Placa frontal Cómo reinicializarFijar Desmontar Mando a distancia (RC-406) (suministrado para ) ESPAÑOL Ventanilla de visualización Retire la hoja aislante cuando se utilice por primera vez. Cómo cambiar la batería Sensor remoto (DO lo exponga a la luz solar brillante.) Rueda de volumen Botón de liberación Ranura de carga

Puede controlarse a distancia mediante un mando a distancia que se vende como opcional. / / : Las funciones del mando a distancia no están disponibles. Parpadea cuando la unidad entra en estado de búsqueda.

Se ilumina cuando se establece la conexión Bluetooth.

( 17) JS_KWD_KDC_X302_KN_SP.indd 3JS_KWD_KDC_X302_KN_SP.indd 3 23/5/2017 3:21:18 PM23/5/2017 3:21:18 PM4 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) PROCEDIMIENTOS INICIALES Seleccione el idioma de visualización y cancele la demostración Cuando enciende la unidad por primera vez (o [FACTORY RESET] está ajustado a [YES]

), en la pantalla se muestra: “SEL LANGUAGE” “PRESS” “VOLUME KNOB” 1 Gire la rueda de volumen para seleccionar [ENG] (inglés) o [SPA] (español) y, a continuación, pulse la rueda. Se selecciona [ENG] para la configuración inicial. Entonces, (excepto ) en la pantalla se muestra: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Pulse la rueda de volumen. Se selecciona [YES] para la configuración inicial. 3 Pulse de nuevo la rueda de volumen. Aparece “DEMO OFF”. Ajuste del reloj y la fecha

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar [CLOCK] y, a continuación, pulse la rueda. Para ajustar el reloj 3 Gire la rueda de volumen para seleccionar [CLOCKADJUST] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Hora Minutos 5 Gire la rueda de volumen para seleccionar [CLOCKFORMAT] y, a continuación, pulse la rueda. 6 Gire la rueda de volumen para seleccionar [12H]

Para ajustar la fecha 7 Gire la rueda de volumen para seleccionar [DATEFORMAT] y, a continuación, pulse la rueda. 8 Gire la rueda de volumen para seleccionar [DD/MM/YY]

[MM/DD/YY] y, a continuación, pulse la rueda. 9 Gire la rueda de volumen para seleccionar [DATESET] y, a continuación, pulse la rueda. 10 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Día Mes Año o Mes Día Año 11 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Configuración de los ajustes iniciales

Pulse repetidamente para ingresar a STANDBY. 2 Pulse la rueda de volumen para ingresar en [FUNCTION]

3 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 4 Repita el paso 3 hasta que se seleccione o active el elemento deseado. 5 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

SUB-W : Selecciona cuando hay altavoces traseros o un subwoofer conectados a los terminales de salida de línea de la parte posterior (mediante un amplificador externo). ( 38)

:La iluminación de la ZONE 1 cambia a color blanco.; OFF :La iluminación de la ZONE 1 permanece en el ajuste de color de [COLOR SELECT]

La iluminación de la ZONE 2 cambia a color blanco cuando se introduce [FUNCTION]

Para la información sobre identificación de la ZONE, consulte la ilustración de la página 27. TUNER SETTING PRESET TYPE NORMAL :Memoriza una emisora para cada botón predefinido de cada banda (FM1/FM2/FM3/AM).; MIX :Programa una emisora o un canal SiriusXM para cada botón de presintonía, independientemente de la banda seleccionada o del canal SiriusXM. SYSTEM KEY BEEP

:Activa el tono de pulsación de teclas.; OFF :Se desactiva. SOURCE SELECT PANDORA SRC (Excepto para )

:Habilita PANDORA en la selección de la fuente.; OFF :Se deshabilita. ( 11) IHEART SRC (Excepto para )

:Habilita IHEARTRADIO en la selección de la fuente.; OFF :Se deshabilita. ( 12) SPOTIFY SRC

:Habilita SPOTIFY en la selección de la fuente.; OFF :Se deshabilita. ( 13) BUILT-IN AUX

:Habilita AUX en la selección de la fuente.; OFF :Se deshabilita. ( 10) CD READ

:Distingue automáticamente entre disco de archivos de audio y CD de música.;

:Reproduce a la fuerza un disco como CD de música. No se puede escuchar el sonido si se reproduce un disco de archivo de audio. PROCEDIMIENTOS INICIALES

(Para ) Para más detalles, consulte la página 28.

UPDATE SYSTEM F/W UP xxxx YES :Se empieza a actualizar el firmware.;

:Se cancela (la actualización no se activa). Para obtener información sobre cómo actualizar el firmware, visite <www.kenwood.com/cs/ce/>.

:Se restablecen los ajustes predeterminados (excepto la emisora memorizada).;

:La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada.; OFF :Se cancela. ENGLISH Seleccione el idioma de visualización para [FUNCTION] y la información de la música, si corresponde. Por defecto, se selecciona [ENGLISH]

Pulse repetidamente para seleccionar RADIO. 2 Pulse repetidamente (o pulse / en el mando a distancia) para seleccionar FM1/FM2/FM3/AM. 3 Pulse S/T (o pulse S/ en el mando a distancia) para buscar una emisora.

Para cambiar el método de búsqueda con S/T : Pulse repetidamente. AUTO1 : Realiza automáticamente la búsqueda de una emisora. AUTO2 : Busca una emisora presintonizada. MANUAL : Buscar manualmente una emisora.

Para programar una emisora : Pulse y mantenga pulsado uno de los botones numéricos (

Para seleccionar una emisora programada : Pulse uno de los botones numéricos

) (o pulse uno de los botones numéricos (

) en el mando a distancia). Sintonización de acceso directo (usando el mando a distancia) 1 Pulse DIRECT para ingresar a la Sintonización de acceso directo. 2 Pulse los botones numéricos para ingresar una frecuencia. 3 Pulse para buscar una emisora.

no se realiza ninguna operación durante 10 segundos, la sintonización de acceso directo se cancela automáticamente. Registrar un ID para el mando a distancia para uso marino (para ) Aplicable solo cuando se conecta la unidad de mando a distancia para uso marino Kenwood (KCA-RC55MR, accesorio opcional) a esta unidad.

Para la conexión, 37, Conexión del cableado

38, Conexión de componentes externos

Para obtener más información, consulte también el manual de instrucciones suministrado con la unidad de mando a distancia para uso marino Kenwood. Preparativos: Pulse repetidamente para acceder a STANDBY y, a continuación, pulse la rueda de volumen para acceder a [FUNCTION]. 1 Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda. [SYSTEM]

Se muestra la lista de ID del mando a distancia.

[NO] indica que este ID está disponible. 2 Gire la rueda de volumen para seleccionar un ID disponible [REM ID1]

[REM ID3] y, a continuación, pulse la rueda

Aparece “REGISTERING” en la ventanilla de visualización. Para registrar, en la unidad de mando a distancia para uso marino Kenwood:

Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda. [SYSTEM]

2 Gire la rueda de volumen para seleccionar la ID que desea eliminar

ID3 DELETE] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen y seleccione [YES] para eliminar la ID seleccionada y, a continuación, utilice [NO] para cancelar.

Pulse y mantenga pulsado para salir.

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

TUNER SETTING AUTO MEMORY YES :Memorización automática de 6 emisoras con buena señal de recepción.;

Solo puede seleccionarse si selecciona previamente [NORMAL]

:Mejora la recepción de FM pero se puede perder el efecto estéreo.; OFF :Se cancela. NEWS SET (Para )

: Si estuviera disponible, la unidad cambiará temporalmente al Noticiero. ; OFF :Se cancela. REGIONAL (Para )

: Cambia a otra emisora sólo en la región específica que utiliza el control “AF”.; OFF :Se cancela. AF SET (Para )

: Cuando la recepción actual es deficiente, busca automáticamente otra emisora que transmita el mismo programa en la misma red Radio Data System con mejor recepción de señal.; OFF :Se cancela. TI ON :Permite que la unidad cambie temporalmente a Información sobre el tráfico, si está disponible (“TI” se enciende).; OFF :Se cancela. RADIO PTY SEARCH (Para / / / / /

Selecciona el tipo de programa disponible y, a continuación, pulse

Gire la rueda de volumen para seleccionar el Tipo de Programa disponible y, a continuación, pulse la rueda.

Gire la rueda de volumen para seleccionar el idioma de la función PTY ( ENGLISH

GERMAN ) y, a continuación, pulse la rueda.

para comenzar la búsqueda. CLOCK TIMESYNC

:Sincroniza la hora de la unidad con la hora de la emisora Radio Broadcast Data System/Radio Data System.; OFF :Se cancela. Tipo de programa disponible para [PTY SEARCH] (Para / / / / /

INFORM (información), SPORTS

REL TALK (charlas sobre religión), PERSNLTY (personalidad), PUBLIC

HABLESP (charlas en español), WEATHER MUSIC

CLSROCK (rock clásico), ADLTHIT (éxitos antiguos), SOFTRCK (rock suave), TOP40

INFO (información), SPORT

FOLKM (música) La unidad realizará la búsqueda del tipo de programa categorizado en [SPEECH]

[PTYSEARCH] solo se puede seleccionar cuando la banda es FM1/FM2/FM3.

Si el volumen se ajusta durante la recepción de la información sobre tráfico o boletín de noticias, el volumen ajustado queda automáticamente programado. Se aplicará la próxima vez que se active la información sobre el tráfico o boletín de noticias. JS_KWD_KDC_X302_KN_SP.indd 7JS_KWD_KDC_X302_KN_SP.indd 7 23/5/2017 3:21:21 PM23/5/2017 3:21:21 PM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Inicie la reproducción La fuente cambia automáticamente y se inicia la reproducción.

Para En la placa frontal En el mando a distancia Reproducción/pausa Pulse

Retroceder/avanzar rápidamente

Pulse y mantenga pulsado S/T. Pulse y mantenga pulsado S/ . Seleccionar una pista/ archivo Pulse S/T. Pulse S/ . Seleccionar una carpeta

Repetir reproducción

ALL REPEAT : Archivo MP3/WMA/AAC/WAV/FLAC FILE REPEAT

RANDOM OFF : Archivo MP3/WMA/AAC/WAV/FLAC, iPod o ANDROID Pulse y mantenga pulsado para seleccionar ALLRANDOM

No deje el cable dentro del vehículo cuando no lo esté utilizando.

Cuando conecte un dispositivo Android, se mostrará “Press [VIEW] to install KENWOOD MUSIC PLAY APP”. Siga las instrucciones para instalar la aplicación. Antes de la conexión, también puede instalar la versión más reciente de la aplicación KENWOOD MUSIC PLAY en su dispositivo Android. Para obtener más información, visite <www.kenwood.com/cs/ce/>.

Para ANDROID: Aplicable sólo cuando se selecciona [BROWSE MODE]

Para CD: Sólo para archivos MP3/WMA/AAC. Esto no funciona para iPod/ANDROID.

Para iPod/ANDROID: Aplicable sólo cuando se selecciona [MODEOFF]

Para CD: Sólo para archivos MP3/WMA/AAC. ESPAÑOL Lado de la etiqueta

Expulsa el disco Terminal de entrada USB CA-U1EX (Máx.: 500mA) (accesorio opcional) Cable USB

(disponible en el mercado) KCA-iP102/KCA-iP103 (accesorio opcional)

o accesorio del iPod/iPhone

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Seleccionar modo de control Pulse 5 repetidamente mientras está en una fuente iPodUSB. MODE ON : Controla el iPod desde el propio iPod. Sin embargo, podrá continuar controlando la reproducción/pausa, salto de archivos, avance rápido o retroceso desde esta unidad. MODE OFF : Controla el iPod desde esta unidad. Pulse 5 repetidamente mientras está en una fuente ANDROID. BROWSE MODE : Controla el dispositivo Android desde esta unidad a través de la aplicación KENWOOD MUSIC PLAY instalada en el dispositivo Android. HAND MODE : Controla el dispositivo Android desde el propio Android a través de otras aplicaciones del reproductor de medios instalado en el dispositivo Android. No obstante, podrá seguir controlando la reproducción/pausa y el salto de archivos desde esta unidad. Seleccionar Music drive Pulse 5 repetidamente mientras está en una fuente USB. Se reproducirán las canciones almacenadas en la siguiente unidad.

Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).

Unidad seleccionada de un dispositivo de múltiples unidades. Escuchar TuneIn Radio/TuneIn Radio Pro/Aupeo Mientras escucha TuneIn Radio, TuneIn Radio Pro o Aupeo, conecte el iPod/iPhone al terminal de entrada USB de la unidad.

La unidad generará el sonido a través de estas aplicaciones. Seleccionar un archivo de una carpeta/lista Para iPod/ANDROID, aplicable sólo cuando se selecciona [MODEOFF]

1 Pulse . 2 Gire la rueda de volumen para seleccionar una carpeta/lista y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar un archivo y, a continuación, pulse la rueda. Búsqueda rápida (aplicable solo para fuentes CD, USB y ANDROID) Si existen numerosos archivos, puede realizar una búsqueda rápida. Gire la rueda de volumen rápidamente para navegar por la lista con rapidez. Búsqueda por Salto (aplicable solo para fuentes iPod USB y ANDROID) Pulse S/T para realizar una búsqueda a un índice de búsqueda por salto predeterminado. ( 10, [SKIP SEARCH])

Pulsando y manteniendo pulsado

realiza la búsqueda a un índice de 10

Búsqueda alfabética (aplicable solo para fuentes iPod USB y ANDROID) Puede realizar la búsqueda de un archivo por el primer carácter. Para fuente iPod USB 1 Gire rápidamente la rueda de volumen para acceder a la búsqueda de caracteres. 2 Gire la rueda de volumen para seleccionar el carácter.

” para buscar un carácter distinto de A a Z y 0 a 9. 3 Pulse S/T para mover la posición de ingreso.

• Podrá introducir hasta tres caracteres. 4 Pulse la rueda de volumen para iniciar la búsqueda. Para fuente ANDROID 1 Pulse / para ingresar a la búsqueda de caracteres. 2 Gire la rueda de volumen para seleccionar el carácter. ^A^ : Letras mayúsculas (A a Z) _A_ : Letras minúsculas (a a z)

Carácter distinto de A a Z y 0 a 9 3 Pulse la rueda de volumen para iniciar la búsqueda.

Para volver a la carpeta raíz/primer archivo/menú superior, pulse

Para cancelar, pulse y mantenga pulsado . JS_KWD_KDC_X302_KN_SP.indd 9JS_KWD_KDC_X302_KN_SP.indd 9 23/5/2017 3:21:23 PM23/5/2017 3:21:23 PM10 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Búsqueda directa de música (usando el mando a distancia) 1 Pulse DIRECT. 2 Pulse los botones numéricos para ingresar un número de pista/archivo. 3 Pulse para realizar la búsqueda de música.

No disponible si se selecciona la reproducción aleatoria.

No aplicable para fuentes iPod USB y ANDROID. Ajustes para utilizar la KENWOOD Remote aplicación La aplicación KENWOOD Remote ha sido diseñada para controlar las operaciones del receptor para automóvil KENWOOD desde un iPhone/iPod (a través del terminal de entrada USB). Preparativos: Antes de la conexión, instale la versión más reciente de la aplicación KENWOOD Remote en su dispositivo. Para obtener más información, visite <www.kenwood.com/cs/ce/>. Puede realizar los ajustes de la misma manera que a través de la conexión Bluetooth. ( 23) Otros ajustes

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

USB MUSICDRIVE DRIVECHANGE :La siguiente unidad ( [DRIVE 1]

[DRIVE 4] ) se selecciona automáticamente y se inicia la reproducción. Repita los pasos

para seleccionar las siguientes unidades. SKIPSEARCH 0.5%

10% : Mientras escucha una fuente iPodUSB o ANDROID, seleccione el índice de búsqueda por salto sobre el total de archivos. AUX Preparativos: Seleccione [ON] para [BUILT-IN AUX] para [SOURCE SELECT]

( 5) Comience a escuchar

Conecte un reproductor de audio portátil (disponible en el mercado).

2 Pulse repetidamente para seleccionar AUX. 3 Encienda el reproductor de audio portátil e inicie la reproducción. Defina el nombre de una entrada auxiliar (AUX) Mientras escucha un reproductor de audio portátil conectado a la unidad... 1 Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar [AUXNAME SET] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda. AUX (predeterminado)/ DVD

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Pandora® (excepto para ) Preparativos: Instale la última versión de la aplicación Pandora en su dispositivo (iPhone/iPod touch) y, a continuación, cree una cuenta e inicie sesión en Pandora.

( 5) Comience a escuchar

Abra la aplicación Pandora en su dispositivo. 2 Conecte su dispositivo al terminal de entrada USB. 3 Pulse repetidamente para seleccionar PANDORA. El programa de difusión se inicia automáticamente. Para En la placa frontal En el mando a distancia Reproducción/ pausa Pulse . Pulse

Pulgar arriba o pulgar abajo

No deje el cable dentro del vehículo cuando no lo esté utilizando.

Si selecciona pulgar abajo, se omitirá la pista actual. Terminal de entrada USB KCA-iP102/KCA-iP103 (accesorio opcional)

o accesorio del iPod/iPhone

Crear y guardar una emisora nueva

Pulse . 2 Gire la rueda de volumen para seleccionar [NEW STATION] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar [FROM ARTIST]

[FROM TRACK] y, a continuación, pulse la rueda. Una nueva emisora se crea en base al artista o a la canción actual. 4 Para almacenarlas, pulse y mantenga pulsado uno de los botones numéricos (1a5). Para seleccionar una emisora programada: Pulse uno de los botones numéricos (

Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda. [SORT BYDATE] : Según la fecha de registro

: Por orden alfabético 3 Gire la rueda de volumen (o pulse J / K en el mando a distancia) para seleccionar la emisora deseada. 4 Pulse la rueda de volumen (o pulse en el mando a distancia) para confirmar. Para cancelar, pulse y mantenga pulsado . Para marcar la información sobre la canción actual Pulse y mantenga pulsada la rueda de volumen. Aparece “BOOKMARKED” y la información se almacena en su dispositivo.

El marcador está disponible en su cuenta de Pandora pero no en esta unidad. Eliminación de emisoras Mientras escucha PANDORA... 1 Pulse . 2 Gire la rueda de volumen para seleccionar [STATION DEL] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar [SORT BYDATE]

y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar la emisora que desea eliminary, a continuación, pulse la rueda. 5 Gire la rueda de volumen para seleccionar [YES] y, a continuación, pulse la rueda. 6 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . JS_KWD_KDC_X302_KN_SP.indd 11JS_KWD_KDC_X302_KN_SP.indd 11 23/5/2017 3:21:23 PM23/5/2017 3:21:23 PM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) iHeartRadio® (excepto para ) Preparativos: Instale la última versión de la aplicación iHeartAuto en su dispositivo (iPhone/iPod touch) y, a continuación, cree una cuenta e inicie sesión en iHeartRadio.

( 5) Comience a escuchar

Abra la aplicación iHeartAuto en su dispositivo. 2 Conecte su dispositivo al terminal de entrada USB. 3 Pulse repetidamente para seleccionar IHEARTRADIO. El programa de difusión se inicia automáticamente.

No deje el cable dentro del vehículo cuando no lo esté utilizando. Terminal de entrada USB KCA-iP102/KCA-iP103 (accesorio opcional)

o accesorio del iPod/iPhone

Para En la placa frontal En el mando a distancia Reproducción/pausa Pulse

Pulgar arriba o pulgar abajo Pulse

( No disponible ) Crear una emisora nueva/ personalizada Pulse

( No disponible ) Buscar una emisora en vivo 1 Pulse 2 para comenzar el escaneo. 2 Pulse 2 otra vez para escuchar la emisora. ( No disponible ) Busque y sintonice la emisora

Pulse . 2 Gire la rueda de volumen para seleccionar una categoría y, a continuación, pulse la rueda. 3 Gire la rueda de volumen (o pulse J / K en el mando a distancia) para seleccionar la emisora deseada. 4 Pulse la rueda de volumen (o pulse en el mando a distancia) para confirmar. Cuando aparezca la lista de ciudades, podrá buscar las ciudades en orden alfabético girando rápidamente la rueda de volumen. Para cancelar, pulse y mantenga pulsado

Para programar una emisora : Pulse y mantenga pulsado uno de los botones numéricos (

Para seleccionar una emisora programada : Pulse uno de los botones numéricos

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Spotify Preparativos: Instale la última versión de la aplicación Spotify en su dispositivo (iPhone/iPod touch) y, a continuación, cree una cuenta e inicie sesión en Spotify.

( 5) Comience a escuchar

Abra la aplicación Spotify en su dispositivo. 2 Conecte su dispositivo al terminal de entrada USB. 3 Pulse repetidamente para seleccionar SPOTIFY. El programa de difusión se inicia automáticamente.

No deje el cable dentro del vehículo cuando no lo esté utilizando. Para En la placa frontal En el mando a distancia Reproducción/ pausa Pulse . Pulse

Pulgar arriba o pulgar abajo

Iniciar la radio Pulse y mantenga pulsado

(No disponible) Repetir reproducción

REPEAT OFF (No disponible) Terminal de entrada USB KCA-iP102/KCA-iP103 (accesorio opcional)

o accesorio del iPod/iPhone

Para En la placa frontal En el mando a distancia Reproducción aleatoria

Disponible solamente para usuarios de cuenta premium.

Esta función está disponible solamente para las pistas de Radio. Si selecciona pulgar abajo, se omitirá la pista actual.

Disponible solamente para las pistas en listas de reproducción. Guardar información sobre canciones favoritas Mientras escucha la Radio en Spotify... Pulse y mantenga pulsada la rueda de volumen. Aparece “SAVED” y la información se guarda en “Your Music” o “Your Library” de su cuenta de Spotify. Para no guardar, repita el mismo procedimiento. Aparece “REMOVED” y la información se elimina de “Your Music” o “Your Library” de su cuenta de Spotify. Buscar una canción o una emisora

Pulse . 2 Gire la rueda de volumen para seleccionar un tipo de lista y, a continuación, pulse la rueda. Los tipos de listas visualizados difieren dependiendo de la información enviada por Spotify. 3 Gire la rueda de volumen (o pulse J / K en el mando a distancia) para seleccionar la canción o la emisora deseada. 4 Pulse la rueda de volumen (o pulse en el mando a distancia) para confirmar. También puede realizar una búsqueda rápida a través de la lista girando rápidamente la rueda de volumen. Para cancelar, pulse y mantenga pulsado

JS_KWD_KDC_X302_KN_SP.indd 13JS_KWD_KDC_X302_KN_SP.indd 13 23/5/2017 3:21:24 PM23/5/2017 3:21:24 PM14 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Solo SiriusXM® ofrece todo lo que quiere escuchar, en un solo lugar. Con más de 140 canales, incluida música sin publicidad además de lo mejor en deportes, noticias, entrevistas, comedia y entretenimiento. Bienvenido al mundo de la radio satelital. Se requiere un sintonizador para vehículos SiriusXM y una suscripción. Para obtener más información, visite <www.siriusxm.com>. Preparativos: 1 Conecte el sintonizador para vehículos SiriusXM opcional (disponible en el mercado). 2 Revise su ID de Radio para la activación. Se necesita el ID de SiriusXM Radio para la activación; lo encontrará sintonizando el canal 0 y en la etiqueta del sintonizador SiriusXM Connect y en su empaque. El ID de Radio no incluye las letras I, O, S ni F. 3 Active la suscripción. Para usuarios en los EE. UU.: En línea: Visite <www.siriusxm.com> Teléfono: Llame al 1-866-635-2349 Para los usuarios de Canadá: En línea: Visite <www.siriusxm.ca/activatexm> Teléfono: Llame al 1-877-438-9677 4 Pulse repetidamente para seleccionar SIRIUSXM y comenzar la actualización. Radio SiriusXM® (para / / / ) Puerto de expansión en el panel posterior Sintonizador para vehículos SiriusXM Antena ESPAÑOL Comience a escuchar

Pulse repetidamente para seleccionar SIRIUSXM. 2 Pulse repetidamente para seleccionar una banda. 3 Pulse . “ ” se enciende. 4 Gire la rueda de volumen para seleccionar una categoría y, a continuación, pulse la rueda. Si se selecciona “ALL CHANNELS”, se mostrarán todos los canales disponibles. 5 Gire la rueda de volumen para seleccionar un canal y, a continuación, pulse la rueda. (o) Pulse S/T para la búsqueda manual de un canal.

• Para cambiar rápidamente de canal mantenga pulsado S/T

La pantalla de entrada del código de acceso aparece cuando se selecciona un canal bloqueado o con contenido para adultos. Para recibir el canal, introduzca el código de acceso. ( 16) Para cambiar el método de sintonización con S/T : Pulse . Cada vez que pulse , el método de sintonización cambiará entre “CHANNEL” (búsqueda manual de un canal) y “PRESET” (búsqueda de un canal presintonizado de la banda seleccionada). Sintonización de acceso directo (usando el mando a distancia) 1 Pulse DIRECT para ingresar a la Sintonización de acceso directo. 2 Pulse los botones numéricos para ingresar un número de canal. 3 Pulse para comenzar la búsqueda.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Radio SiriusXM® (para / / / ) Modo de tecla SiriusXM Pulse y mantenga pulsado para cambiar el modo de tecla (canal o repetición). (Predeterminado: Modo de tecla Canal) Se ilumina “ ” cuando se selecciona el modo de tecla Repetición. Cuando se selecciona el modo de tecla Canal... Para En la placa frontal En el mando a distancia Seleccionar un canal Pulse S/T. Pulse S/ . Cambiar de canal rápidamente Pulse y mantenga pulsado S/T. Pulse y mantenga pulsado S/ . Guardar un canal de la banda actual Pulse y mantenga pulsado uno de los botones numéricos

1a6). (No disponible) Seleccionar un canal guardado de la banda actual Pulse uno de los botones numéricos ( 1a6). Cuando se selecciona el modo de tecla Repetición... Para En la placa frontal En el mando a distancia Reproducción/pausa Pulse

Saltar hacia atrás/ hacia adelante Pulse S/T. Pulse S/ . Retroceder/Adelantar Pulse y mantenga pulsado S/T. Pulse y mantenga pulsado S/ . Pasar al modo en vivo Pulse

SmartFavorites y TuneStart™ Los canales presintonizados por el usuario se reconocen como canales SmartFavorite

El sintonizador para vehículos SiriusXM almacena automáticamente el contenido de difusión en segundo plano.

La función SmartFavorites está disponible con SXV200 o con el último sintonizador para vehículos SiriusXM.

El sintonizador para vehículos SXV300 (y posterior) SiriusXM puede utilizar los 18 canales memorizados como SmartFavorites. El sintonizador para vehículos SXV200 SiriusXM puede utilizar los 6 canales memorizados desde la banda actual como SmartFavorites. Le permite rebobinar y reproducir hasta 30 minutos de cualquier programa de noticias, charlas, deportes o música al seleccionar un canal SmartFavorite.

La reproducción comienza desde el principio de la canción si [TUNE START] está ajustado en [ON] ( 16) para la mayoría de los canales de música almacenados como SmartFavorite. Para seleccionar un canal almacenado, pulse uno de los botones numéricos

1 a 6). TuneScan™ Puede obtener una pequeña vista previa de las canciones que se perdió en cada uno de los canales de música SmartFavorite o el canal de música actualmente sintonizado. Pulse y mantenga pulsado para iniciar la exploración de los primeros 6 segundos de los contenidos de la música grabada.

Para escuchar la canción actual, pulse la rueda de volumen para detener la exploración. La unidad continúa reproduciendo la canción actual.

Para seleccionar la canción anterior/siguiente, pulse S/T

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

SIRIUS XM CHANNEL LOCK Para desbloquear los ajustes:

Gire la rueda de volumen para seleccionar un número.

Pulse S/T para mover la posición de ingreso.

para ingresar el código de acceso actual. (El código de acceso inicial es 0000.)

Pulse la rueda de volumen para confirmar. CODESET

Gire la rueda de volumen para seleccionar un número.

Pulse S/T para mover la posición de ingreso.

para ingresar un nuevo código de acceso de 4 dígitos.

Pulse la rueda de volumen para confirmar.

para volver a confirmar el código de acceso.

Tome nota del nuevo código de acceso para la próxima vez que ingrese a la configuración de bloqueo de canales.

LOCK SETTING MATURE CH

:Selecciona la configuración de bloqueo definida por SiriusXM.; USER DEFINED :Selecciona los canales individuales que el usuario desea bloquear.; OFF :Se cancela. CHANNELEDIT

Gire la rueda de volumen para seleccionar una categoría y, a continuación, pulse la rueda.

Gire la rueda de volumen para seleccionar el canal que desea bloquear y, a continuación, pulse la rueda. La “L” antecede al número de canal.

YES :Borra todos los canales bloqueados.;

:Todos los canales de música calificados de SmartFavorite comenzarán a reproducir desde el principio de la canción.; OFF :Se cancela. SIGNAL LEVEL Muestra la intensidad ( NO SIGNAL

STRONG) de la recepción actual de la señal. BUFFER USAGE Muestra el uso de la memoria (

100% ) del búfer de reproducción.

:Restablece los canales presintonizados y la configuración de bloqueo a los valores predeterminados.;

Solo se visualiza cuando [USER DEFINED] está seleccionado.

Solo está disponible si el sintonizador para vehículos SiriusXM es un modelo SXV200 o posterior compatible con SmartFavorites. JS_KWD_KDC_X302_KN_SP.indd 16JS_KWD_KDC_X302_KN_SP.indd 16 23/5/2017 3:21:25 PM23/5/2017 3:21:25 PMESPAÑOL

Perfil manos libres (HFP)

Perfil Avanzado de Distribución de Audio (A2DP)

Perfil de mando a distancia de Audio/Video (AVRCP)

Perfil del puerto en serie (SPP)

Perfil de acceso a la guía telefónica (PBAP) Códecs Bluetooth compatibles

Codificador avanzado de audio (AAC) Conecte el micrófono

Conecte al jack de entrada de micrófono. ( 38) Emparejar y conectar por primera vez un dispositivo Bluetooth

Pulse para encender la unidad. 2 Busque y seleccione el nombre de modelo de esta unidad (KDC-X3**/KDC-BT3**/ KDC-BT3 */KDC-BT2*/KDC-MP3**/KMR-D3**) en el dispositivo Bluetooth. En la pantalla aparece los mensajes “PAIRING” “PASS XXXXXX” Nombre del dispositivo “PRESS” “VOLUME KNOB”.

• En el caso de algunos dispositivos Bluetooth, puede ser necesario ingresar el número de identificación personal (código PIN) inmediatamente después de la búsqueda. 3 Pulse la rueda de volumen para iniciar el emparejamiento. El mensaje “PAIRING OK” aparece cuando ha finalizado el emparejamiento. Cuando haya finalizado el emparejamiento, la conexión Bluetooth se establece automáticamente.

/ / / / : Las indicaciones “BT1” y/o “BT2” se iluminan en la placa frontal.

/ / : Las inscripciones “BT1” y/o “BT2” aparecen en la ventanilla de visualización iluminadas.

Esta unidad es compatible con Emparejamiento Simple y Seguro (SSP).

Pueden registrarse (emparejarse) hasta cinco dispositivos en total.

Una vez finalizado el procedimiento, el dispositivo Bluetooth quedará registrado en la unidad aunque la reinicialice. Para borrar el dispositivo emparejado, 21, [DEVICE DELETE]

Pueden conectarse dos teléfonos Bluetooth y un dispositivo de audio Bluetooth a la vez. No obstante, mientras está activada la fuente BT AUDIO, es posible conectar a cinco dispositivos de audio Bluetooth y cambiar entre los cinco dispositivos. ( 22)

Algunos dispositivos Bluetooth pueden no conectarse automáticamente a la unidad después del emparejamiento. Conecte el dispositivo a la unidad manualmente.

Si desea más información, consulte el manual de instrucciones del dispositivo Bluetooth. BLUETOOTH® Ajuste el ángulo del micrófono Asegúrelo mediante abrazaderas para cable (no suministradas) si fuera necesario. MIC (terminal de entrada de micrófono)

Micrófono (suministrado) Panel trasero JS_KWD_KDC_X302_KN_SP.indd 17JS_KWD_KDC_X302_KN_SP.indd 17 23/5/2017 3:21:25 PM23/5/2017 3:21:25 PM18 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ESPAÑOL Emparejamiento automático La solicitud de emparejamiento (a través de Bluetooth) se activa automáticamente si hay un iPhone/iPod touch/dispositivo Android conectado a través del terminal de entrada USB. Para el emparejamiento, pulse la rueda de volumen después de confirmar el nombre del dispositivo. La solicitud de emparejamiento automático se activa únicamente si:

Está activada la función Bluetooth del dispositivo conectado.

La aplicación KENWOOD MUSIC PLAY está instalada en el dispositivo Android ( 8) y la opción [BROWSE MODE] seleccionada ( 9)

BLUETOOTH — Teléfono móvil Recibir una llamada Cuando se recibe una llamada entrante:

ZONE 2 se ilumina en verde y parpadea.

[AUTO ANSWER] está ajustado al tiempo seleccionado, la unidad contesta automáticamente la llamada. ( 19) Durante una llamada:

ZONE 1 se ilumina según los ajustes realizados para [DISPLAY] ( 28) y ZONE 2 se ilumina en verde.

Si apaga la unidad o extrae el placa frontal, la conexión Bluetooth se interrumpe. Las siguientes operaciones pueden diferir o no estar disponibles dependiendo del teléfono que se haya conectado. Para En la placa frontal En el mando a distancia Primera llamada entrante... Contestar una llamada Pulse o la rueda de volumen o uno de los botones numéricos

Rechazar una llamada Pulse

Finalizar una llamada Pulse

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Para En la placa frontal En el mando a distancia Mientras habla con la primera llamada entrante... Responder a otra llamada entrante y dejar en espera la llamada actual Pulse . Pulse . Rechazar otra llamada entrante Pulse

Mientras tiene dos llamadas activas... Finalizar la llamada actual y activar la llamada en espera Pulse

Pase de la llamada actual a la llamada en espera y viceversa Pulse . Pulse . Ajustar el volumen del teléfono [00]

Gire la rueda de volumen durante una llamada. Pulse o

Este ajuste no influirá en el volumen del resto de las fuentes. Cambiar entre los modos manos libres y conversación privada Pulse durante una llamada.

Las operaciones pueden variar dependiendo del dispositivo Bluetooth conectado. ( No disponible ) Mejorar la calidad de voz Mientras habla por teléfono... 1 Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

):La sensibilidad del micrófono aumenta a medida que aumenta el número. NR LEVEL –5

):Ajuste el nivel de reducción de ruido hasta que el ruido que se escucha durante una conversación telefónica sea mínimo. ECHO CANCEL –5

):Ajuste el tiempo de retardo de cancelación de eco hasta que el eco que escucha durante una conversación telefónica sea mínimo. Realice los ajustes para recibir una llamada

Pulse para ingresar al modo Bluetooth. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

:La unidad contesta automáticamente las llamadas entrantes en el tiempo seleccionado (en segundos).; OFF :Se cancela. BATT/SIGNAL

AUTO :Muestra el estado de la carga y la intensidad de la señal cuando la unidad detecta un dispositivo Bluetooth y se conecta el dispositivo Bluetooth.; OFF :Se cancela. Se muestra la hora del reloj.

La funcionalidad depende del tipo de teléfono en uso. JS_KWD_KDC_X302_KN_SP.indd 19JS_KWD_KDC_X302_KN_SP.indd 19 23/5/2017 3:21:26 PM23/5/2017 3:21:26 PM20 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ESPAÑOL BLUETOOTH® Realizar una llamada Puede realizar una llamada desde el historial de llamadas, la guía telefónica o mediante marcación del número. La llamada con marcación por voz también es posible si su teléfono móvil dispone de esta función. 1 Pulse para ingresar al modo Bluetooth. Aparece “(nombre del primer dispositivo)”.

• Si hay dos teléfonos Bluetooth conectados, pulse nuevamente para cambiar al otro teléfono. Aparece “(nombre del segundo dispositivo)”. 2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . CALL HISTORY (Solo si el teléfono es compatible con PBAP.)

Pulse la rueda de volumen para seleccionar un nombre o un número de teléfono.

/ : “INCOMING”, “OUTGOING”, o “MISSED” aparece en la parte inferior de la pantalla para indicar el estado de la llamada anterior.

“I” indica llamada recibida, “O” indica llamada realizada, “M” indica llamada perdida.

• Pulse DISP para cambiar la categoría de la pantalla (NUMBER o NAME).

• El mensaje “NO DATA” aparece si no existe un historial de llamadas registrado.

Pulse la rueda de volumen para llamar. PHONE BOOK (Solo si el teléfono es compatible con PBAP.)

Gire rápidamente la rueda de volumen para acceder al modo de búsqueda alfabética (si la guía telefónica contiene numerosos contactos). Aparece el primer menú (ABCDEFGHIJK).

• Gire la rueda de volumen o pulse S/T para seleccionar la primera letra que desea y, a continuación, pulse la rueda. Seleccione “1” para realizar la búsqueda con números y “

” para realizar la búsqueda con símbolos.

Gire la rueda de volumen para seleccionar un nombre y, a continuación, pulse la rueda.

Gire la rueda de volumen para seleccionar un número de teléfono y, a continuación, pulse la rueda para hacer la llamada.

La guía telefónica del teléfono conectado se transfiere automáticamente a la unidad cuando se realiza el emparejamiento.

Los contactos están categorizados como: HOME, OFFICE, MOBILE, OTHER, GENERAL o HM (casa), OF (oficina), MO (móvil), OT (otros), GE (general)

Esta unidad puede visualizar solamente letras sin acento. (Las letras acentuadas, tal como la “Ú” se muestra como “U”.) NUMBER DIAL

Gire la rueda de volumen para seleccionar un número (0 a 9) o un carácter ( , #, +).

Pulse S/T para mover la posición de ingreso. Repita los pasos

hasta finalizar el ingreso del número telefónico.

Pulse la rueda de volumen para llamar. (o usando el mando a distancia)

) para ingresar el número de teléfono.

Pulse para llamar. VOICE Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono. ( 21, Realice una llamada mediante reconocimiento de voz) BATT LOW

:Muestra la carga de la batería. NO SIGNAL

:Muestra la intensidad de la recepción actual de la señal.

La funcionalidad depende del tipo de teléfono en uso. JS_KWD_KDC_X302_KN_SP.indd 20JS_KWD_KDC_X302_KN_SP.indd 20 23/5/2017 3:21:27 PM23/5/2017 3:21:27 PMESPAÑOL

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Realice una llamada mediante reconocimiento de voz

Pulse y mantenga pulsado para activar la función de reconocimiento de voz del teléfono conectado. 2 Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono.

Las características de reconocimiento de voz compatibles varían según el teléfono. Si desea más información, consulte el manual de instrucciones del teléfono conectado.

Esta unidad también es compatible con las funciones de asistente personal inteligente de iPhone. Ajustes en la memoria Almacenar un contacto en la memoria Puede guardar hasta 6 contactos en los botones numéricos (

1 Pulse para ingresar al modo Bluetooth. 2 Gire la rueda de volumen para seleccionar [CALL HISTORY]

[PHONE BOOK] , o [NUMBER DIAL] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar un contacto o ingrese un número de teléfono. Si se ha seleccionado un contacto, pulse la rueda de volumen para que aparezca el número de teléfono. 4 Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). Aparece “STORED” cuando se almacena un contacto. Para borrar un contacto de la memoria preajustada, seleccione [NUMBER DIAL] en el paso

y almacene un número en blanco. Realizar una llamada desde la memoria

Pulse para ingresar al modo Bluetooth. 2 Pulse uno de los botones numéricos (1 a 6). 3 Pulse la rueda de volumen para llamar. Aparece “NO MEMORY” si no hay ningún contacto guardado. Otros ajustes

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

BT MODE PHONE SELECT Selecciona el teléfono o el dispositivo de audio que desea conectar o desconectar. Al conectarse, aparece “

” delante del nombre del dispositivo. Aparece “ ” delante del actual dispositivo de audio para reproducción.

Solo se pueden conectar un máximo de dos teléfonos con Bluetooth y un dispositivo de audio con Bluetooth a la vez. AUDIO SELECT DEVICE DELETE

Gire la rueda de volumen para seleccionar el dispositivo a eliminar y, a continuación, pulse la rueda.

Gire la rueda de volumen para seleccionar [YES]

[NO] y, a continuación, pulse la rueda.

(0000) Cambia el código PIN (hasta 6 dígitos).

Gire la rueda de volumen para seleccionar un número.

para mover la posición de ingreso. Repita los pasos

hasta terminar de ingresar el código PIN.

Pulse la rueda de volumen para confirmar. RECONNECT ON :La unidad restablecerá automáticamente la conexión cuando el dispositivo Bluetooth conectado en último término vuelva dentro del rango.; OFF :Se cancela.

:La unidad empareja automáticamente el dispositivo Bluetooth compatible (iPhone/iPod touch/ dispositivo Android) cuando se lo conecta a través del terminal de entrada USB.Esta función podrá no estar disponible, dependiendo del sistema operativo del dispositivo conectado. ; OFF :Se cancela. INITIALIZE YES :Inicializa todos los ajustes Bluetooth (incluyendo el emparejamiento almacenado, directorio telefónico y etc.).;

Asegúrese de que no haya ningún dispositivo Bluetooth emparejado. 1 Pulse y mantenga pulsado . Aparece “PLEASE PAIR YOUR PHONE PIN 0000”. 2 Busque y seleccione el nombre de modelo de esta unidad (KDC-X3 **/KDC-BT3**/KDC-BT3*/ KDC-BT2 */KDC-MP3**/KMR-D3**) en el dispositivo Bluetooth. 3 Opere el dispositivo Bluetooth para confirmar el emparejamiento. “TESTING” parpadea en la pantalla. Después de la prueba, aparece el resultado de la conectividad (OK o NG). PAIRING: Estado de emparejamiento HF CNT: Compatibilidad con el Perfil Manos Libres (HFP, Hands-Free Profile) AUD CNT: Compatibilidad con el Perfil Avanzado de Distribución de Audio (A2DP, Advanced Audio Distribution Profile) PB DL: Compatibilidad con el Perfil de acceso a la guía telefónica (PBAP, Phonebook Access Profile) Para cancelar el modo de prueba, pulse y mantenga pulsado para apagar la unidad. BLUETOOTH — Audio Reproductor de audio a través de Bluetooth

Pulse repetidamente (o pulse SRC en el mando a distancia) para seleccionar BT AUDIO. 2 Opere el reproductor de audio Bluetooth para comenzar la reproducción. Para En la placa frontal En el mando a distancia Reproducción/pausa Pulse

Seleccione un grupo o carpeta Pulse

Omisión hacia atrás/ hacia delante Pulse S/T. Pulse S/ . Retroceder/avanzar rápidamente Pulse y mantenga pulsado S/T. Pulse y mantenga pulsado S/ . Repetir reproducción Pulse repetidamente. ALLREPEAT

REPEATOFF ( No disponible ) Reproducción aleatoria Pulse y mantenga pulsado para seleccionar ALLRANDOM

( No disponible ) Seleccionar un archivo de una carpeta/lista Consulte el apartado “Seleccionar un archivo de una carpeta/lista” que aparece en la página 9. ( No disponible ) Cambiar entre los dispositivos de audio Bluetooth conectados Pulse

Si pulsa la tecla “Play” en el dispositivo conectado también se cambiará el sonido generado por el dispositivo. Las operaciones y las indicaciones en pantalla difieren según su disponibilidad en el dispositivo conectado. Mientras está activada la fuente BT AUDIO, es posible conectar a cinco dispositivos de audio Bluetooth y cambiar entre los cinco dispositivos. JS_KWD_KDC_X302_KN_SP.indd 22JS_KWD_KDC_X302_KN_SP.indd 22 23/5/2017 3:21:27 PM23/5/2017 3:21:27 PMESPAÑOL

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Ajustes para utilizar la KENWOOD Remote aplicación La aplicación KENWOOD Remote ha sido diseñada para controlar las operaciones del receptor para automóvil KENWOOD desde un iPhone/iPod (a través de Bluetooth o del terminal de entrada USB) o un smartphone Android (a través de Bluetooth). Preparativos: Antes de la conexión, instale la versión más reciente de la aplicación KENWOOD Remote en su dispositivo. Para obtener más información, visite <www.kenwood.com/cs/ce/>. 1 Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

REMOTE APP SELECT Seleccione el dispositivo (IOS o ANDROID) en el que desea ejecutar la aplicación. IOS YES :Seleccione iPhone/iPod para usar la aplicación a través de Bluetooth o a través del terminal de entrada USB conectado.;

:Se cancela. Si se selecciona IOS, seleccione la fuente iPod BT (o iPod USB si su iPhone/iPod está conectado a través del terminal de entrada USB) para activar la aplicación.

La conectividad de la aplicación será interrumpida o desconectada si: – Se cambia de la fuente iPod BT a cualquier fuente de reproducción conectada a través del terminal de entrada USB. – Se cambia de la fuente iPod USB a la fuente iPod BT. ANDROID YES :Seleccione smartphone Android para usar la aplicación a través de Bluetooth.;

:Seleccione en la lista el smartphone Android a usar.

Se visualiza sólo cuando [ANDROID]

STATUS Muestra el estado del dispositivo seleccionado. IOS CONNECTED : Puede utilizar la aplicación mediante el iPhone/iPod conectado a través de Bluetooth o del terminal de entrada USB.

: No se ha conectado ningún dispositivo IOS para usar la aplicación. ANDROID CONNECTED : Puede usar la aplicación mediante el smartphone Android conectado a través de Bluetooth.

ANDROID NOT CONNECTED

: No se ha conectado ningún dispositivo Android para usar la aplicación. Escuchar el iPhone/iPod a través de Bluetooth Puede escuchar las canciones en el iPhone/iPod a través de la conexión Bluetooth de esta unidad. Pulse repetidamente para seleccionar iPodBT.

Puede operar el iPod/iPhone de la misma forma en que lo hace cuando el iPod/iPhone está conectado a través del terminal de entrada USB ( 8)

Si conecta un iPhone/iPod al terminal de entrada USB mientras escucha una fuente iPodBT, la fuente cambiará automáticamente a iPodUSB. Pulse para seleccionar iPodBT si el dispositivo aún está conectado a través de Bluetooth. Radio Internet a través de Bluetooth Puede escuchar radio Internet (Pandora, iHeartRadio e Spotify) en el dispositivo iPhone/iPod/Android a través de Bluetooth de esta unidad.

Asegúrese de que el terminal de entrada USB no esté conectado a ningún dispositivo. Escuchar Pandora (excepto para ) Preparativos: Seleccione [ON] para [PANDORA SRC]

( 5) 1 Abra la aplicación Pandora en su dispositivo. 2 Conecte su dispositivo a través de la conexión Bluetooth. ( 17) 3 Pulse repetidamente para seleccionar PANDORA (para iPhone/iPod) o PANDORA BT (para el dispositivo Android). La fuente cambia y la emisión comienza automáticamente.

Puede operar Pandora de la misma forma en que lo hace cuando Pandora está conectada a través del terminal de entrada USB. ( 11) JS_KWD_KDC_X302_KN_SP.indd 23JS_KWD_KDC_X302_KN_SP.indd 23 23/5/2017 3:21:27 PM23/5/2017 3:21:27 PM24 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

Mientras se escucha desde cualquier fuente... 1 Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . (o usando el mando a distancia) 1 Pulse AUD para ingresar a [AUDIOCONTROL]

2 Pulse J / K para seleccionar un elemento y, a continuación, pulse

LEVEL 0 ): Ajusta el nivel de salida del subwoofer. MANUAL EQ Los elementos de sonido (nivel de frecuencia, nivel de tono, factor Q) están preestablecidos para cada selección.

LEVEL 0 ):Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)

LEVEL 0 ):Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.) Q FACTOR 1.35

:Ajusta el factor de calidad.

Selecciona un ecualizador predefinido adecuado para el género musical. (Seleccione [USER] para utilizar los ajustes creados en [MANUAL EQ]

( 5) 1 Abra la aplicación iHeartAuto en su dispositivo. 2 Conecte su dispositivo a través de la conexión Bluetooth. ( 17) 3 Pulse repetidamente para seleccionar IHEARTRADIO. La fuente cambia y la emisión comienza automáticamente.

Puede operar iHeartRadio de la misma forma en que lo hace cuando iHeartRadio está conectada a través del terminal de entrada USB. ( 12) Escuchar Spotify Preparativos: Seleccione [ON] para [SPOTIFYSRC]

( 5) 1 Abra la aplicación Spotify en su dispositivo. 2 Conecte su dispositivo a través de la conexión Bluetooth. ( 17) 3 Pulse repetidamente para seleccionar SPOTIFY (para iPhone/iPod) o SPOTIFY BT (para el dispositivo Android). La fuente cambia y la emisión comienza automáticamente.

Puede operar Spotify de la misma forma en que lo hace cuando Spotify está conectada a través del terminal de entrada USB. ( 13) BLUETOOTH® JS_KWD_KDC_X302_KN_SP.indd 24JS_KWD_KDC_X302_KN_SP.indd 24 23/5/2017 3:21:28 PM23/5/2017 3:21:28 PMESPAÑOL

LV5 :Selecciona su nivel de refuerzo de graves preferido.; OFF :Se cancela. LOUDNESS LEVEL1

LV2 :Selecciona los niveles preferidos de refuerzo para frecuencias altas y bajas para producir un sonido bien equilibrado a bajos niveles de volumen.; OFF :Se cancela.

):Ajusta el balance de salida de los altavoces trasero y delantero. BALANCE L15

):Ajusta el balance de salida de los altavoces izquierdo y derecho. VOLUME OFFSET –15

):Preajuste el nivel de volumen inicial de cada fuente. (Antes de realizar el ajuste, seleccione la fuente que desea ajustar.) SOUND EFFECT SOUND RECNSTR (Reconstrucción del sonido) (No aplicable para la fuente RADIO, para la fuente AUX ni para la fuente SIRIUS XM.)

:Crea un sonido real compensando los componentes de alta frecuencia y restableciendo el tiempo de subida de la forma de onda que se pierde en la compresión de los datos de audio.; OFF :Se cancela. SPACE ENHANCE (No aplicable para la fuente RADIO.) SMALL

LRG :Aumenta virtualmente el espacio acústico.; OFF :Se cancela.

LV3 :Hace que el sonido sea virtualmente más realista.; OFF :Se cancela.

:Realiza el ajuste virtual de la posición de escucha del sonido emitido por los altavoces.; OFF :Se cancela.

: Refuerza la frecuencia para reducir el ruido proveniente del exterior del vehículo o el rido producido por los neumáticos.; OFF :Se cancela.

SPEAKER SIZE Los ajustes de frecuencia y pendiente se definen automáticamente para el crossover del altavoz seleccionado. FRONT SIZE 3.5"

7×10 : Selecciona, dependiendo del tamaño del altavoz conectado, el rendimiento óptimo. TWEETER SMALL

LARGE :Selecciona, dependiendo del rango de tamaño del tweeter conectado, el rendimiento óptimo.; NONE :No conectado. REAR 3.5"

7×10 : Selecciona, dependiendo del tamaño del altavoz conectado, el rendimiento óptimo.; NONE :No conectado. SUBWOOFER 6.5"

15" OVER : Selecciona, dependiendo del tamaño del altavoz conectado, el rendimiento óptimo.; NONE :No conectado. X ’ OVER TWEETER FRQ 1KHZ

12.5KHZ : Ajusta la frecuencia de cruce del altavoz tweeter. GAIN LEFT –8

:Ajusta el volumen de salida del tweeter de la izquierda. GAIN RIGHT –8

:Ajusta el volumen de salida del tweeter de la derecha. FRONT HPF F - HPF FRQ 30HZ

250HZ : Ajusta la frecuencia de cruce del altavoz seleccionado (filtro de paso alto).; THROUGH : Todas las señales se envían a los altavoces seleccionados.

–24DB : Ajusta la pendiente de cruce. (Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para

(Consulte los ajustes FRONT HPF , en la página 25)

250HZ : Ajusta la frecuencia de cruce del subwoofer (filtro de paso bajo).; THROUGH : Todas las señales se envían al subwoofer.

–24DB : Ajusta la pendiente de cruce. (Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para

(180°)/ NORMAL (0°): Selecciona la fase de la salida del subwoofer de acuerdo con la salida de los altavoces, para lograr un desempeño óptimo.

:Ajusta el volumen de salida del subwoofer. DTA SETTINGS Para los ajustes, Ajustes de la alineación del tiempo digital

(Para / / / ) El siguiente elemento solo se puede seleccionar si [SWITCH PREOUT] se ajusta a [SUBWOOFER]

El siguiente elemento solo se puede seleccionar si [SUBWOOFER SET] está ajustado a [ON] ( 25)

El siguiente elemento solo se puede seleccionar si se seleccionó un ajuste distinto de [NONE] para [TWEETER]

[X ‘ OVER] Ajustes de la alineación del tiempo digital La Alineación de Tiempo Digital ajusta el tiempo de retardo de la salida de los altavoces creando un entorno más adecuado para su vehículo.

Para obtener más información, 27, Calculando el valor para [DISTANCE] y [GAIN] de [DTA SETTINGS]

DTA SETTINGS POSITION Selecciona su posición de escucha (punto de referencia). ALL :Sin compensación; FRONT RIGHT : Asiento delantero derecho; FRONT LEFT :Asiento delantero izquierdo; FRONT ALL :Asiento delantero DISTANCE 0FT

20.01FT :Ajusta con precisión la distancia a compensar. (Antes de hacer un ajuste, seleccione el altavoz que desee ajustar.) GAIN –8DB

0DB :Ajusta con precisión el volumen de salida del altavoz seleccionado. (Antes de hacer un ajuste, seleccione el altavoz que desee ajustar.)

[GAIN] ) de la posición seleccionada en [POSITION] a sus valores predeterminados.;

:Se cancela. CAR SETTINGS Identifica su tipo de automóvil y la ubicación del altavoz trasero para realizar el ajuste de [DTA SETTINGS]

Selecciona el tipo de vehículo.; OFF : Sin compensación. R-SP LOCATION Selecciona la ubicación de los altavoces traseros en su vehículo para calcular la distancia mayor desde la posición de escucha seleccionada (punto de referencia).

REAR DECK :Solo se puede seleccionar si se seleccionó previamente [CAR TYPE] como [OFF]

3RD ROW :Solo se puede seleccionar si se seleccionó previamente [CAR TYPE] como [MINIVAN]

Solo se puede seleccionar

Solo se puede seleccionar [R-SP LOCATION]

Calculando el valor para [DISTANCE] y [GAIN] de [DTA SETTINGS] Si especifica la distancia desde el centro de la posición de escucha seleccionada hacia cada altavoz, el tiempo de retraso se calculará y ajustará automáticamente.

Establezca el centro de la posición de escucha seleccionada como el punto de referencia.

Mida las distancias desde el punto de referencia hacia los altavoces.

Calcule las diferencias entre la distancia del altavoz más alejado (altavoz trasero) y los demás altavoces.

Ajuste la [DISTANCE] calculada en el paso

para cada uno de los altavoces.

Ajuste [GAIN] para cada uno de los altavoces. Ejemplo: Cuando se seleccionó [FRONT ALL] como la posición de escucha

AJUSTES DE VISUALIZACIÓN

Ajuste del dimmer Pulse y mantenga pulsado DISP (DIMMER) para activar o desactivar el dimmer.

[DIMMER TIME] ( 28) está ajustado, se cancela al pulsar y mantener pulsado este botón. Otros ajustes

Pulse la rueda de volumen para ingresar en [ FUNCTION

2 Gire la rueda de volumen para seleccionar un elemento ( 28) y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Identificación de zonas para los ajustes de color y brillo Identificación de zonas para los ajustes de brillo JS_KWD_KDC_X302_KN_SP.indd 27JS_KWD_KDC_X302_KN_SP.indd 27 23/5/2017 3:21:29 PM23/5/2017 3:21:29 PM28 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Predeterminado:

Seleccione el color para ALL ZONE

ZONE 2 por separado.

Selecciona una zona. (Véase la ilustración en la página 27.)

Seleccione un color para la zona seleccionada. INITIAL COLOR

INITIAL COLOR Para crear su propio color, seleccione

. El color creado se guardará en

Pulse la rueda de volumen para introducir el ajuste detallado de color.

para seleccionar el color (

Gire la rueda de volumen para ajustar el nivel (

) y, a continuación, pulse la rueda. DIMMER Oscurece la iluminación.

:El dimmer está activado.; OFF :Se cancela. DIMMER TIME :Establece el tiempo de activación y desactivación del dimmer.

Gire la rueda de volumen para ajustar el tiempo de activación [ON] y, a continuación, pulse la rueda.

Gire la rueda de volumen para ajustar el tiempo de activación [OFF] y, a continuación, pulse la rueda. (Predeterminado: [ON]

Selecciona una zona. (Véase la ilustración en la página 27.)

: Selecciona su nivel de brillo preferido para la zona seleccionada. TEXTSCROLL AUTO

ONCE :Selecciona entre el desplazamiento automático de la información en pantalla o un desplazamiento único.; OFF :Se cancela.

ORANGERED La unidad se puede controlar mediante las teclas del mando a distancia del volante de dirección de su vehículo. Después de la conexión, puede configurar las teclas de control según sus preferencias.

Esta configuración también se puede realizar si su vehículo está equipado con el mando a distancia eléctrico del volante de dirección.

Si el mando a distancia del volante de dirección de su vehículo no es compatible, podría suceder que no se pueda completar la configuración y que aparezca un mensaje de error. ( 29) Realice la conexión Configure las teclas de control

Pulse repetidamente para ingresar a STANDBY. 2 Pulse la rueda de volumen para ingresar en [FUNCTION]

3 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar

y, a continuación, pulse la rueda. 5 Gire la rueda de volumen para seleccionar [SET KEY] y, a continuación, pulse la rueda. Aparece una lista de 16 teclas asignables.

K## NONE : No hay ninguna función asignada. 6 Gire la rueda de volumen para seleccionar, en la lista de teclas, la tecla a la cual desea asignar la función, y luego pulse la rueda. Aparece “PRESS KEY TO ASSIGN K##”. Panel trasero Terminal de entrada para el aprendizaje del mando a distancia del volante de dirección Gris/rojo Verde brillante/rojo Púrpura/rojo Cable del mando a distancia del volante de dirección (suministrado) Conecte al mazo de cables del volante de dirección de su vehículo. Para obtener detalles, póngase en contacto con el distribuidor KENWOOD. ESPAÑOL

AJUSTES DE VISUALIZACIÓN

APRENDIZAJE DEL MANDO A DISTANCIA

DEL VOLANTE DE DIRECCIÓN

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS Síntoma Solución General El sonido no se escucha.

Ajuste el volumen al nivel óptimo.

Inspeccione los cables y las conexiones. Aparece “MISWIRING CHECK WIRING THEN PWR ON”. Apague la unidad y luego compruebe que los terminales de los cables de altavoz estén correctamente aislados. A continuación, vuelva a encender la unidad. Aparece “PROTECTING SEND SERVICE”. Lleve la unidad al centro de servicio más cercano.

El sonido no se escucha.

La unidad no se enciende.

La información mostrada en la pantalla no es correcta. Limpie los conectores. ( 32) El receptor no funciona en absoluto. Reinicialice la unidad. ( 3) (Para )

“SET ERROR”/“DEL ERROR”

La configuración/eliminación del ID del mando a distancia ha resultado infructuosa. Apague la unidad, vuélvala a encender y realice la operación otra vez. ( 6) (Para ) “ERROR”/”FAIL” Su mando a distancia para volante de dirección no es compatible, el aprendizaje no se podrá completar. Para mayor información, consulte con su concesionario car audio. Radio

Ruidos estáticos mientras se escucha la radio. Conecte firmemente la antena. CD/USB/iPod El disco no puede ser expulsado. Pulse y mantenga pulsado

para forzar la expulsión del disco. Tenga cuidado de no dejar caer el disco cuando sea expulsado. Si con esto no se resuelve el problema, reinicialice la unidad. ( 3) Se generan ruidos. Salte a otra pista o cambie el disco. Las pistas no se reproducen de la manera intentada por usted. Se ha determinado el orden de reproducción durante la grabación de los archivos. El mensaje “READING” sigue destellando. No utilice demasiados niveles de jerarquías o carpetas. El tiempo de reproducción transcurrido no escorrecto. Esto depende de cómo fueron grabadas las pistas. “LOADING” aparece al acceder al modo búsqueda presionando

Esta unidad está preparando todavía la lista de música del iPod/iPhone. Puede que tarde un poco, inténtelo de nuevo más tarde. 7 En el mando a distancia del volante de dirección, pulse y mantenga pulsadas las teclas de control a las cuales desea asignar una función. Aparecerá una lista de funciones de teclas en la pantalla. NONE (predeterminado)/ MUTE

ENTER 8 Gire la rueda de volumen para seleccionar la función que desea asignar y luego pulse la rueda. La función de tecla que ha seleccionado será asignada a la tecla del mando a distancia del volante de dirección seleccionada por usted en el paso 7. Se vuelva a la pantalla de lista de teclas del paso 5.

K## (Function) : Cuando se ha asignado una determinada función a una tecla. 9 Para realizar la asignación para otras teclas de control, repita los pasos 6, 7 y 8. 10 Para salir, pulse y mantenga pulsado . Para volver a realizar la asignación para las teclas de control

Pulse repetidamente para ingresar a STANDBY. 2 Pulse la rueda de volumen para ingresar en [FUNCTION]

3 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar

y, a continuación, pulse la rueda. 5 Gire la rueda de volumen para seleccionar [RESET KEY] y, a continuación, pulse la rueda. 6 Gire la rueda de volumen para seleccionar [YES] y, a continuación, pulse la rueda. Se restablecerán todas las teclas de control. Si selecciona [NO] se cancelará la operación. Al ajustar [FACTORY RESET]

[YES] ( 5) , también se restablecerá el mando a distancia del volante de dirección. Para volver al elemento de ajuste anterior, pulse

VOLANTE DE DIRECCIÓN

El sonido no se escucha durante la reproducción.

El sonido se genera solo por el dispositivo Android.

Vuelva a conectar el dispositivo Android.

Si está en [HAND MODE] , arranque la aplicación de cualquier reproductor de medios en el dispositivo Android e inicie la reproducción.

Si está en [HAND MODE] , vuelva a arrancar la aplicación del reproductor de medios actual o utilice otra aplicación.

Vuelva a iniciar el dispositivo Android.

Si con esto no se consigue resolver el problema, el dispositivo Android conectado no podrá enviar la señal de audio a la unidad. ( 33) No se puede reproducir en [BROWSE MODE]

Asegúrese de que KENWOOD MUSIC PLAY APP esté instalado en el dispositivo Android. ( 8)

Vuelva a conectar el dispositivo Android y seleccione el modo de control apropiado.

Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [BROWSEMODE]

( 33) El mensaje “NO DEVICE” o “READING” sigue destellando.

Desactive las opciones del desarrollador en el dispositivo Android.

Vuelva a conectar el dispositivo Android.

Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [BROWSEMODE]

( 33) Reproducción intermitente o con saltos de sonido. Desactive el modo de ahorro de energía en el dispositivo Android. “ANDROID ERROR”/ “NADEVICE”

Vuelva a conectar el dispositivo Android.

Vuelva a iniciar el dispositivo Android. Pandora “ADDERROR” Fracasó la creación de la nueva emisora. “CHECKDEVICE” Verifique la aplicación Pandora en su dispositivo. “NO SKIPS” Se ha llegado al límite de saltos. Síntoma Solución CD/USB/iPod No se visualizan los caracteres correctos (por ej.: nombre del álbum).

Esta unidad visualiza sólo letras mayúsculas, números, y un número limitado de símbolos.

Dependiendo del idioma en pantalla que haya seleccionado en ( 5) , algunos caracteres podrían no visualizarse correctamente. “NA FILE” Asegúrese de que los archivos de audio contenidos en el disco sean compatibles. ( 33) “NO DISC” Inserte un disco reproducible en la ranura de carga. “TOC ERROR” Asegúrese de que el disco esté limpio e insertado correctamente. “PLEASE EJECT” Reinicialice la unidad. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano. “NO DEVICE” Conecte un dispositivo USB y cambie de nuevo a la fuente USB. “COPY PRO” Se reprodujo un archivo con protección contra copias. “UNSUPPORTED DEVICE”

Verifique si el dispositivo conectado es compatible con esta unidad y asegúrese de que los sistemas de archivos estén en formatos compatibles. ( 33)

Vuelva a conectar el dispositivo. “UNRESPONSIVE DEVICE” Asegúrese de que no exista ningún fallo de funcionamiento en el dispositivo y vuelva a conectarlo. “USB HUB IS NOT SUPPORTED” No es posible conectar un dispositivo USB a través de un concentrador USB a esta unidad.

• La fuente no cambia a “USB” cuando se conecta un dispositivo USB mientras escucha cualquier otra fuente.

• Aparece “USB ERROR” El puerto USB está emitiendo más potencia que el límite de diseño. Apague la alimentación y desconecte el dispositivo USB. A continuación, encienda la alimentación y vuelva a conectar el dispositivo USB. Si con lo anterior no se soluciona el problema, apague la alimentación o vuélvala a encender (o reinicialice la unidad) antes de reemplazarlo por otro dispositivo USB. “NO MUSIC” Conecte un dispositivo USB que contenga archivos de audio reproducibles. “iPod ERROR”

Vuelva a conectar el iPod.

Reinicialice el iPod. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS ESPAÑOL JS_KWD_KDC_X302_KN_SP.indd 30JS_KWD_KDC_X302_KN_SP.indd 30 23/5/2017 3:21:30 PM23/5/2017 3:21:30 PMESPAÑOL

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS Síntoma Solución Pandora “NO STATIONS” No se pueden encontrar emisoras. “STATIONLIMIT” Se alcanzó el número límite de emisoras registradas. Vuelva a intentarlo después de eliminar emisoras que no necesite de su dispositivo. “CONNECT ERROR” La comunicación es inestable. “RATING ERROR” El registro con el pulgar arriba/abajo ha fracasado debido a conectividad a red insuficiente. “THUMBS N/A” El registro con el pulgar arriba/abajo no está permitido. “LICENSE ERROR” Está intentando acceder desde un país donde Pandora no está disponible. iHeartRadio No se pudo seleccionar iHeartRadio. Si se marca “Explicit Content” en [Account Settings] en la versión web de iHeartRADIO, las emisoras personalizadas no estarán disponibles. “NOT CONNECTED” El enlace con la aplicación es imposible. Spotify “DISCONNECTED” El USB está desconectado de la unidad cabezal. Por favor asegúrese de que el dispositivo esté correctamente conectado a través de USB. “CONNECTING”

Conectado a través del terminal de entrada USB: El dispositivo está conectado a la unidad cabezal. Por favor espere.

Conectado a través de Bluetooth: El Bluetooth está desconectado. Por favor compruebe la conexión Bluetooth y asegúrese de que tanto el dispositivo como la unidad estén emparejados y conectados. “CHECK APP” La aplicación Spotify no está conectada correctamente, o el usuario no ha iniciado sesión. Finalice la aplicación Spotify, vuélvala a iniciar y, a continuación, inicie sesión en su cuenta de Spotify. Radio SiriusXM® “CHLOCKED LOCK CODE?” El canal seleccionado está bloqueado. Para desbloquearlo, ingrese el código de bloqueo correcto. ( 16) “CHAN UNSUB” Se ha seleccionado un canal al que no está suscrito. Para suscribirse, llame al 1-866-635-2349, en EE. UU., o al 1-877-438-9677, en Canadá. ( 14) Síntoma Solución Radio SiriusXM® “CHUNAVAIL” Se ha seleccionado un canal que no está disponible. Si desea más información acerca de la línea de canales SiriusXM, visite www.siriusxm.com. “CHECKANTENNA” Verifique que la antena y su conexión estén en condiciones satisfactorias. “CHECK TUNER” Asegúrese de que el sintonizador para vehículos SiriusXM esté conectado a la unidad. “NO SIGNAL” Asegúrese de que la antena esté montada fuera del vehículo. “SUBSCRIPTION UPDATED –

PRESS ENTER TO CONTINUE.”

Su suscripción ha sido actualizada. Para continuar, pulse la rueda de volumen. “CODE ERROR” Asegúrese de haber ingresado el código de acceso correcto. ( 16) “NO CONTENT” No existe suficiente contenido para iniciar TuneScan. “SCAN CANCEL” TuneScan ha sido cancelado. Bluetooth® No se detecta ningún dispositivo Bluetooth.

Vuelva a buscar el dispositivo Bluetooth.

Reinicialice la unidad. ( 3) No es posible el emparejamiento de Bluetooth.

Asegúrese de haber ingresado el mismo código PIN en la unidad y en el dispositivo Bluetooth.

Elimine la información de emparejamiento de la unidad y del dispositivo Bluetooth; a continuación, vuelva a realizar el emparejamiento. ( 17) Se escucha ruido o eco durante una conversación telefónica.

Ajuste la posición del micrófono. ( 17)

( 19) La calidad del sonido del teléfono es baja.

Reduzca la distancia entre la unidad y el dispositivo Bluetooth.

Mueva el automóvil a un lugar donde exista mejor recepción de señal. JS_KWD_KDC_X302_KN_SP.indd 31JS_KWD_KDC_X302_KN_SP.indd 31 23/5/2017 3:21:30 PM23/5/2017 3:21:30 PM32 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS Síntoma Solución Bluetooth® El método de llamada de voz no funciona.

Utilice el método de llamada de voz en un entorno con menos bullicio.

Reduzca la distancia al micrófono cuando pronuncia el nombre.

Asegúrese de utilizar la misma voz que la etiqueta de voz registrada. El sonido se interrumpe o se omite durante la reproducción de un reproductor de audio Bluetooth.

Reduzca la distancia entre la unidad y el reproductor de audio Bluetooth.

Apague la unidad y vuelva a encenderla; intente conectar nuevamente.

Otros dispositivos Bluetooth pueden estar intentando conectarse a la unidad. No se puede controlar el reproductor de audio Bluetooth conectado.

Verifique si el reproductor de audio Bluetooth conectado es compatible con Audio/Video Remote Control Profile (AVRCP). (Consulte las instrucciones del reproductor de audio.)

Desconecte y vuelva a conectar el reproductor Bluetooth. “DEVICE FULL” Se alcanzó la cantidad límite de dispositivos registrados. Vuelva a intentarlo después de eliminar algún dispositivo innecesario. ( 21, DEVICE DELETE) “N/A VOICE TAG” Asegúrese de utilizar la misma voz que la etiqueta de voz registrada. “NOT SUPPORT” El teléfono conectado no es compatible con la función de reconocimiento de voz ni con la de transferencia de la guía telefónica. “NO ENTRY”/“NO PAIR” No hay ningún dispositivo registrado conectado/localizado a través de Bluetooth. “ERROR” Inténtelo nuevamente. Si vuelve a aparecer “ERROR”, verifique si el dispositivo es compatible con la función que está intentando utilizar. “NO INFO”/“NO DATA” El dispositivo Bluetooth no puede obtener la información de contacto.

“BT ERROR” Reinicialice la unidad y vuelva a intentar la operación. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano. “SWITCHING NG” Los teléfonos conectados no son compatibles con la función cambio de teléfono. Mantenimiento Limpieza de la unidad Limpie la suciedad de la placa frontal con un paño suave o paño de silicona seco. Limpieza del conector Desmonte la placa frontal y limpie el conector con un palillo de algodón, teniendo cuidado de no dañarlo. Cómo manipular los discos

No toque la superficie de grabación del disco.

No pegue cinta etc. sobre el disco ni utilice un CD con cinta pegada sobre él.

No utilice accesorios para el disco.

Limpie desde el centro del disco hacia el exterior.

Limpie el disco con un paño seco o de silicona. No utilice disolventes.

Cuando extraiga los discos de esta unidad, tire de estos en sentido horizontal.

Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde exterior. Más información Para: – Últimas actualizaciones de firmware y lista de los últimos elementos compatibles – Aplicación original KENWOOD – Cualquier otra información más reciente Visite <www.kenwood.com/cs/ce/>. General

Esta unidad puede reproducir sólo los siguientes CD:

Para obtener información detallada y notas acerca de los archivos de audio que pueden reproducirse, visite <www.kenwood.com/cs/ce/audiofile/>. Conector (en el reverso de la placa frontal) REFERENCIAS ESPAÑOL JS_KWD_KDC_X302_KN_SP.indd 32JS_KWD_KDC_X302_KN_SP.indd 32 23/5/2017 3:21:30 PM23/5/2017 3:21:30 PMESPAÑOL

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) REFERENCIAS Archivos reproducibles

Archivos de audio que pueden reproducirse: Para discos: MP3 (.mp3), WMA (.wma), AAC (.aac) Para el dispositivo de clase de almacenamiento masivo USB: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)

Formato de archivo de disco reproducible: ISO 9660 Nivel 1/2, Joliet, nombre de archivo largo

Sistema de archivos del dispositivo USB reproducible: FAT12, FAT16, FAT32 Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podría no ser posible dependiendo de los tipos o condiciones del medio o dispositivo. El archivo AAC (.m4a) contenido en un CD codificado por iTunes no puede reproducirse en esta unidad. Discos no reproducibles

Discos que no son redondos.

Discos con la superficie de grabación pintada o discos sucios.

Discos grabables/reescribibles que no hayan sido finalizados.

CD de 8 cm. Si intenta insertarlo con un adaptador podrán causar fallos de funcionamiento. Acerca de los dispositivos USB

No es posible conectar un dispositivo USB a través de un concentrador USB.

La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anormal.

Esta unidad no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 V y que exceda de 1,5A. Acerca del iPod/iPhone

El iPod no se puede utilizar si se visualiza “KENWOOD” o “ ” en el iPod.

Según la versión del sistema operativo del iPod/iPhone, algunas funciones podrían no estar disponibles en esta unidad. Acerca del dispositivo Android

Esta unidad es compatible con Android OS 4.1 y superior.

Algunos dispositivos Android (con OS 4.1 y superior) pueden no ser completamente compatibles con Android Open Accessory (AOA) 2.0.

Si el dispositivo Android es compatible con dispositivos de clase de almacenamiento masivo y con AOA 2.0, esta unidad siempre reproducirá con prioridad a través de AOA 2.0. Acerca de Pandora

Pandora está disponible sólo en algunos países. Para obtener más información, visite <http://www.pandora.com/legal>.

Debido a que el servicio de radio por Internet Pandora es de un tercero, las especificaciones se encuentran sujetas a cambios sin previo aviso. Por consiguiente, la compatibilidad podría verse afectada, y alguno o todos los servicios podrían dejar de estar disponibles.

Algunas funciones de Pandora no están disponibles desde esta unidad.

Si tiene alguna duda sobre el uso de esta aplicación, póngase en contacto con [e-mail]. Acerca de iHeartRadio

Debido a que iHeartRadio® es un servicio de terceros, las especificaciones se encuentran sujetas a cambios sin previo aviso. Por consiguiente, la compatibilidad podría verse afectada, y alguno o todos los servicios podrían dejar de estar disponibles.

Algunas funciones de iHeartRadio® no se pueden controlar desde esta unidad. Acerca de Spotify

Debido a que Spotify es un servicio de terceros, las especificaciones se encuentran sujetas a cambios sin previo aviso. Por consiguiente, la compatibilidad podría verse afectada, y alguno o todos los servicios podrían dejar de estar disponibles.

Algunas funciones de Spotify no están disponibles desde esta unidad.

Si tiene alguna duda sobre el uso de esta aplicación, póngase en contacto con <www.spotify.com>. Acerca de Bluetooth

Dependiendo de la versión Bluetooth del dispositivo, algunos dispositivos pueden no conectarse a esta unidad.

Esta unidad puede no funcionar con algunos dispositivos Bluetooth.

Las condiciones de la señal varían dependiendo del entorno. JS_KWD_KDC_X302_KN_SP.indd 33JS_KWD_KDC_X302_KN_SP.indd 33 23/5/2017 3:21:30 PM23/5/2017 3:21:30 PM34 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) REFERENCIAS Cambiar la información en pantalla Cada vez que pulsa DISP , la información en pantalla cambia.

Si la información no está disponible o no está registrada, aparecerá “NO TEXT”, “NO INFO”, u otra información (por ej., nombre de la emisora, tiempo de reproducción). Nombre de la fuente Información en pantalla

STANDBY Nombre de la fuente (Fecha/Reloj)

RADIO Frecuencia (Fecha/Reloj)

(Solo para emisoras del FM Radio Broadcast Data System) Nombre de la emisora (Fecha/Reloj)

Radio texto (Fecha/Reloj)

Radio texto+ (R.TEXT+) Título (Artista) Título (Fecha/Reloj)

Frecuencia (Fecha/Reloj)

(vuelta al comienzo) CD o USB (Para CD-DA) Título de la pista (Artista) Título de la pista (Nombre del disco) Título de la pista (Fecha/Reloj)

Tiempo de reproducción (Fecha/Reloj)

(vuelta al comienzo) (Para archivos MP3/WMA/AAC/WAV/FLAC) Título de la canción (Artista) Título de la canción (Título del álbum) Título de la canción (Fecha/Reloj)

Nombre del archivo (Nombre de la carpeta) Nombre del archivo (Fecha/Reloj)

Tiempo de reproducción (Fecha/Reloj)

(vuelta al comienzo) iPod USB/iPodBT o ANDROID Cuando se selecciona [MODE OFF]

Título de la canción (Artista) Título de la canción (Nombre del álbum) Título de la canción (Fecha/Reloj)

Tiempo de reproducción (Fecha/Reloj)

(vuelta al comienzo)

Nombre de la emisora (Fecha/Reloj)

Emisora de radio/compartida (Fecha/Reloj)

Título de la canción (Artista) Título de la canción (Título del álbum) Título de la canción (Fecha/Reloj)

Tiempo de reproducción (Fecha/Reloj)

(vuelta al comienzo) IHEARTRADIO Nombre de la emisora (Fecha/Reloj)

Título de la canción (Artista) Título de la canción (Fecha/Reloj)

(vuelta al comienzo)

Título del contexto (Fecha/Reloj)

Título de la canción (Artista) Título de la canción (Nombre del álbum) Título de la canción (Fecha/Reloj)

Tiempo de reproducción (Fecha/Reloj)

Número de canal (Estado) Nombre del canal (Estado) Nombre del artista (Estado) Título de la canción (Estado) Información del contenido (Estado) Nombre de la categoría (Estado) Reloj (Estado) (vuelta al comienzo) BT AUDIO Título de la canción (Artista) Título de la canción (Nombre del álbum) Título de la canción (Fecha/Reloj)

Tiempo de reproducción (Fecha/Reloj)

(vuelta al comienzo) AUX Nombre de la fuente (Fecha/Reloj)

La batería y la fuerza de la señal del dispositivo Bluetooth se visualizarán si [BATT/SIGNAL] está configurada en [AUTO]

STANDBY Nombre de la fuente

) Reloj (vuelta al comienzo) RADIO Frecuencia

) Reloj (vuelta al comienzo) (Solo para emisoras de FM Radio Broadcast Data System/emisoras de FM Radio Data System) Nombre de la emisora (

) Radio texto Radio texto+ Título/Artista Frecuencia Reloj (vuelta al comienzo) CD o USB (Para CD-DA) Nombre del disco/Artista (

) Título de la pista/Artista Tiempo de reproducción Reloj (vuelta al comienzo) (Para archivos MP3/WMA/AAC/WAV/FLAC) Título de la canción/Artista (

) Título del álbum/Artista Nombre de la carpeta Nombre del archivo Tiempo de reproducción Reloj (vuelta al comienzo) iPod USB/ iPod BT o ANDROID Cuando se selecciona [MODE OFF]

Título de la canción/Artista

) Título del álbum/Artista Tiempo de reproducción Reloj (vuelta al comienzo) PANDORA/ PANDORA BT (Para / ) Nombre de la emisora (

) Emisora de radio/compartida Título de la canción Artista Título del álbum Tiempo de reproducción Reloj (vuelta al comienzo) IHEARTRADIO (Para / ) Nombre de la emisora (

) Título de la canción/Artista Reloj (vuelta al comienzo) SPOTIFY/ SPOTIFY BT Título del contexto

) Título de la canción Nombre del artista Nombre del álbum Tiempo de reproducción Reloj (vuelta al comienzo) BT AUDIO Título de la canción/Artista

) Título del álbum/Artista Tiempo de reproducción Reloj (vuelta al comienzo) AUX Nombre de la fuente

) Reloj (vuelta al comienzo)

Sólo para : Apague la información visualizada.

REFERENCIAS INSTALACIÓN/CONEXIÓN

La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.

Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.

Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).

Para evitar cortocircuitos: – Utilice una cinta de vinilo para aislar los cables no conectados. – Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación. – Para proteger los cables, asegúrelos con abrazaderas de cables y con una cinta de vinilo, enrolle los cables que entran en contacto con partes metálicas. Precaución

Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.

Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.

de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.

Monte la unidad a un ángulo de menos de 30˚.

Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.

Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.

Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.

Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen. Procedimiento básico 1 Quite la llave del interruptor de encendido; después, desconecte el terminal [ de la batería del automóvil. 2 Conecte los cables correctamente. Consulte Conexión del cableado ( 37)

3 Instale la unidad en su automóvil. Consulte Instalación de la unidad (montaje en el tablero). ( 36) 4 Conecte el terminal [ de la batería del automóvil. 5 Pulse para encender la unidad. 6 Extraiga la placa frontal y reinicialice la unidad. ( 3) JS_KWD_KDC_X302_KN_SP.indd 35JS_KWD_KDC_X302_KN_SP.indd 35 23/5/2017 3:21:33 PM23/5/2017 3:21:33 PM36 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Prepare el cableado necesario. ( 37) Salpicadero del automóvil Doble las pestañas correspondientes para sostener el manguito de montaje firmemente en posición. Cómo desmontar la unidad 1 Desmonte la placa frontal. 2 Enganche las uñas de agarre dispuestas en las herramientas de extracción, en los orificios a ambos lados de la placa embellecedora y, a continuación, extráigala. 3 Inserte las herramientas de extracción hasta el fondo de las ranuras a ambos lados y, a continuación, siga la dirección de las flechas, como se muestra en la ilustración. Instalación de la unidad (montaje en el tablero) Cuando instale sin el manguito de montaje 1 Retire de la unidad, el manguito de montaje y la placa embellecedora. 2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de montaje del vehículo y asegure la unidad con los tornillos (suministrado/disponibles en el mercado). Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede dañar la unidad. Gancho en el lado superior Antes del montaje, oriente la placa embellecedora tal como se muestra en la ilustración.

INSTALACIÓN/CONEXIÓN

Lista de piezas para la instalación (A) Placa frontal (C) Manguito de montaje (B) Placa embellecedora (D) Mazo de conductores (E) Herramienta de extracción (F) Tornillos (suministrados para /

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Conexión del cableado Fusible (10 A) Terminal de la antena Caja de fusibles del vehículo Caja de fusibles del vehículo Batería Interruptor de encendido Azul/blanco (Cable de control de potencia/ Cable de control de la antena) (12 V 350 mA) Luz azul/amarilla (Cable del mando a distancia para la dirección) Rojo (Cable de encendido) Amarillo (Cable de la batería) Negro (Cable de conexión a masa) A un cuerpo metálico o chasis del automóvil Al terminal de control de potencia, cuando utiliza el amplificador de potencia opcional, o al terminal de control de la antena en el vehículo Marrón (Silenciar cable del control) Blanco Gris Verde Púrpura Blanco/negro Gris/negro Verde/negro Púrpura/negro Para conectar el sistema de navegación Kenwood, consulte el manual de navegación Al altavoz delantero (izquierdo) Al altavoz trasero (izquierdo) Al altavoz delantero (derecho) Al altavoz trasero (derecho) Si no se ha realizado ninguna conexión, no deje que el cable sobresalga de la lengüeta. (Para

Al adaptador del mando a distancia del volante de la dirección (Para

Para la unidad del mando a distancia para uso marino Kenwood (accesorio opcional) Para obtener la información más reciente sobre los accesorios de uso marino, visite <http://www.kenwood.com/usa/car/marine/> Cuando conecte a un amplificador externo, conecte su cable de tierra al chasis del vehículo para evitar daños en la unidad. IMPORTANTE : Se recomienda instalar la unidad con un mazo de cables disponible en el mercado que sea adecuado para su automóvil y, para fines de seguridad, deje esta tarea en manos de profesionales. Consulte con un distribuidor de productos de audio para automóviles.

INSTALACIÓN/CONEXIÓN

JS_KWD_KDC_X302_KN_SP.indd 37JS_KWD_KDC_X302_KN_SP.indd 37 23/5/2017 3:21:36 PM23/5/2017 3:21:36 PM38 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

INSTALACIÓN/CONEXIÓN

Jack de entrada de micrófono ( 17) (Para ) Aprendizaje del mando a distancia del volante de dirección ( 28) (Para / / / ) MIC (terminal de entrada de micrófono) ( 17) (Para / / / ) Puerto de expansión (12 V 500mA) Al sintonizador para vehículos SiriusXM opcional (disponible en el mercado) ( 14) (Para ) Para la unidad del mando a distancia para uso marino Kenwood, KCA-RC55MR (accesorio opcional) ( 6) ESPAÑOL JS_KWD_KDC_X302_KN_SP.indd 38JS_KWD_KDC_X302_KN_SP.indd 38 23/5/2017 3:21:37 PM23/5/2017 3:21:37 PMESPAÑOL

: 87,9 MHz — 107,9 MHz (espacio 200 kHz) : 87,5 MHz — 108,0 MHz (espacio 50 kHz) Sensibilidad útil (Relación señal/ruido = 26dB) 8,2 dBf (0,71V/75) Sensibilidad de silenciamiento (DIN S/N = 46dB) 17,2 dBf (2,0V/75) Respuesta de frecuencia (±3 dB) 30 Hz—15 kHz Relación señal a ruido (MONO) 64 dB Separación estéreo (1 kHz) 40dB AM Gama de frecuencias 530 kHz — 1 700 kHz (espacio 10 kHz) Sensibilidad útil (Relación señal/ruido = 20dB) 29 dBµ (28,2 µV) Reproductor de CD Diodo láser GaAIAs Filtro digital (D/A) 8 veces sobremuestreo Velocidad de giro 500rpm — 200rpm (CLV) Fluctuación y trémolo Por debajo del límite medible Respuesta de frecuencia (±1 dB) 20Hz—20kHz Distorsión armónica total (1 kHz) 0,01% Relación señal a ruido (1 kHz) : 110 dB

: 105 dB Reproductor de CD Gama dinámica 90dB Separación de canales 85dB MP3 decodificado Compatible con MPEG-1/2 Audio Layer-3 WMA decodificado Compatible con Windows Media Audio AAC decodificado Archivos AAC-LC “.aac” USB Estándar USB USB1.1, USB2.0 Alta velocidad Sistema de archivos FAT12/16/32 Corriente máxima de alimentación 5 V CC 1,5A MP3 decodificado Compatible con MPEG-1/2 Audio Layer-3 WMA decodificado Compatible con Windows Media Audio AAC decodificado Archivos AAC-LC “.aac”, “.m4a” WAV decodificado PCM lineal FLAC decodificado Archivo FLAC (Hasta 96kHz/24bits) Bluetooth Versión Bluetooth 3.0 Gama de frecuencias 2,402GHz—2,480GHz Potencia de salida Clase de potencia 2 +4 dBm (MÁX), 0 dBm (AVE) Alcance máximo de comunicación En línea recta, aproximadamente 10m (32,8 ft) Perfil HFP 1.6 (Perfil manos libres) A2DP (Perfil Avanzado de Distribución de Audio) AVRCP 1.5 (Perfil de mando a distancia de Audio/Video) SPP (Perfil del puerto en serie) PBAP (Perfil de acceso a la guía telefónica) JS_KWD_KDC_X302_KN_SP.indd 39JS_KWD_KDC_X302_KN_SP.indd 39 23/5/2017 3:21:37 PM23/5/2017 3:21:37 PM40 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ESPECIFICACIONES Auxiliar Respuesta de frecuencia (±3 dB) 20 Hz — 20 kHz Voltaje de entrada máximo 1 000mV Impedancia de entrada 30kΩ Audio Potencia de salida máxima 50W×4 Potencia en todo el ancho de banda 22W×4 (a menos del 1 % THD) Impedancia del altavoz 4Ω—8Ω Acción tonal Banda 1: 62,5Hz ±9 dB Banda 2: 100 Hz ±9 dB Banda 3: 160 Hz ±9 dB Banda 4: 250 Hz ±9 dB Banda 5: 400 Hz ±9 dB Banda 6: 630Hz ±9 dB Banda 7: 1kHz ±9 dB Banda 8: 1,6kHz ±9 dB Banda 9: 2,5kHz ±9 dB Banda 10: 4kHz ±9 dB Banda 11: 6,3kHz ±9 dB Banda 12: 10kHz ±9 dB Banda 13: 16kHz ±9 dB Nivel de salida de preamplificador/ carga : 5 000mV/10kΩ (CD) : 4 000mV/10kΩ
