MANUAL DE USUARIO AS5160TO Viper

DECLARACIÓN DE CONFORMIDAD ....52

ACCESORIOS Y MANTENIMIENTO....52

CAMBIOS Y MEJORAS....52

ÁMBITO DE APLICACIÓN....52

DATOS DE IDENTIFICACIÓN DE LA MÁQUINA ....52

TRANSPORTE Y DESEMBALAJE....53

SEGURIDAD....53

SÍMBOLOS VISIBLES EN LA MÁQUINA....53

SÍMBOLOS QUE APARECEN EN EL MANUALDE INSTRUCCIONES PARA EL USO ....53

INSTRUCCIONES GENERALES DE SEGURIDAD....54

DESCRIPCIÓN DE LA MÁQUINA......56

CONSTRUCCIÓN DE LA MÁQUINA....56

PANEL DE CONTROL....57

VENTANA DE VISUALIZACIÓN DEL INDICADOR LUMINOSO DEL CARGADOR ....57

PARÁMETROS TÉCNICOS....58

DIAGRAMA ELÉCTRICO....59

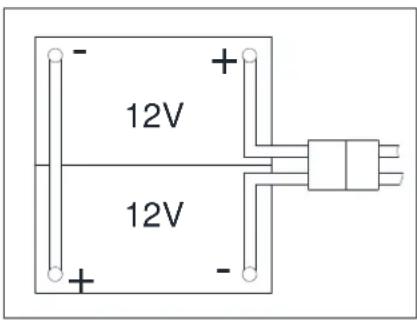

VERIFICACIÓN/CONFIGURACIÓN DE LA BATERÍA EN UNA MÁQUINA NUEVA ......61

INSTALACIÓN DE LA BATERÍA Y CONFIGURACIÓN DEL TIPO DE BATERÍA (HÚMEDA O DE GEL/AGM)....62

MONTAJE Y DESMONTAJE DEL PORTACEPILLOS/PORTA-DISCOS 63

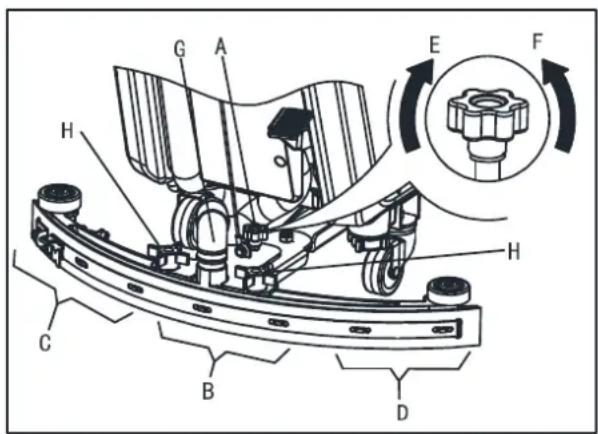

AJUSTAR EL BALANCE DE LA BOQUILLA DE ASPIRACIÓN....63

LLENAR EL DEPÓSITO DE SOLUCIÓN O AGUA DE LAVADO....64

PUESTA EN MARCHA Y PARADA DE LA MÁQUINA....64

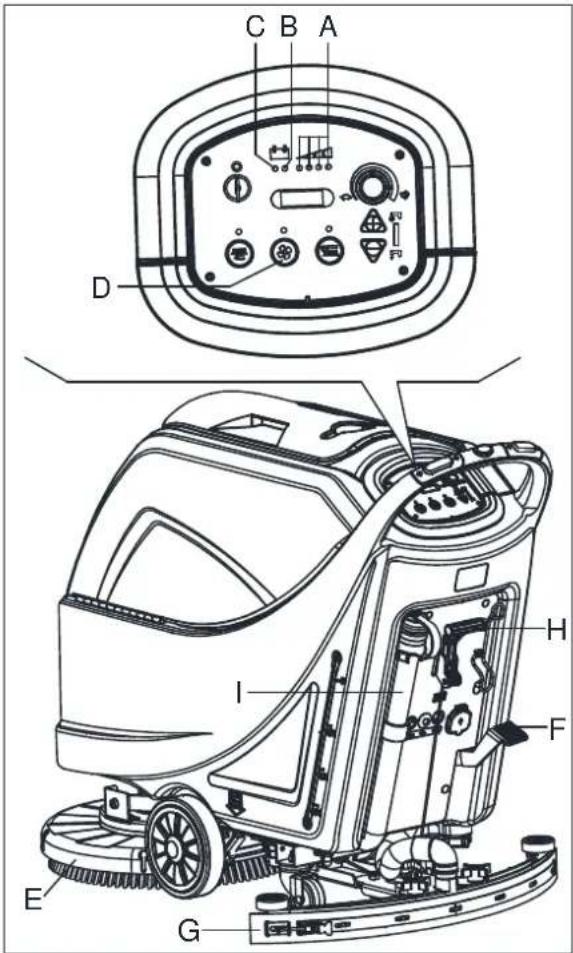

VACIAR LOS DEPÓSITOS....66

DESPUÉS DE USAR LA MÁQUINA....67

INACTIVIDAD PROLONGADA DE LA MÁQUINA....67

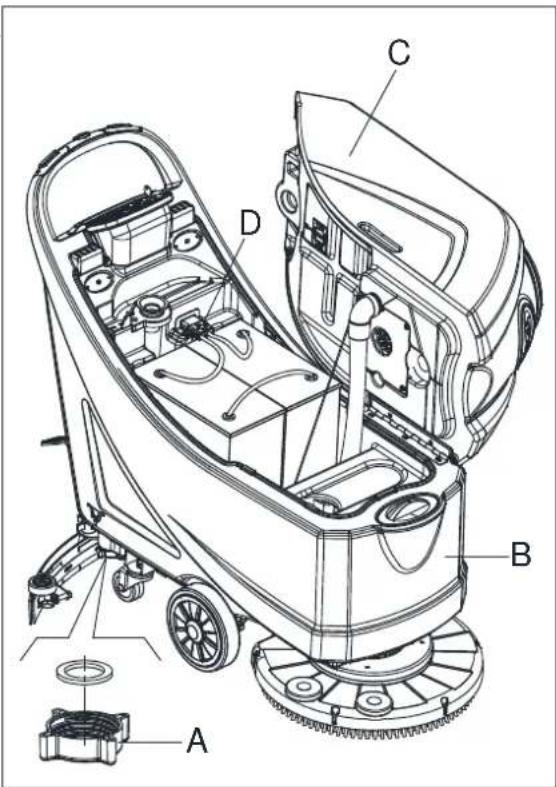

PRIMER PERÍODO DE USO 67

MANTENIMIENTO....68

TABLA DE MANTENIMIENTO PROGRAMADO....68

CARGAR LA BATERÍA....69

LIMPIAR EL CEPILLO/DISCOS....70

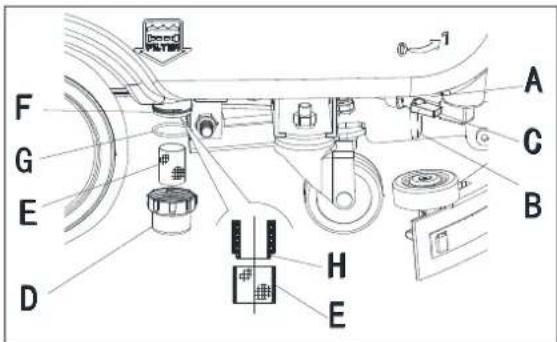

LIMPIAR EL FILTRO DE SOLUCIÓN ....70

LIMPIEZA DE LOS LABIOS....71

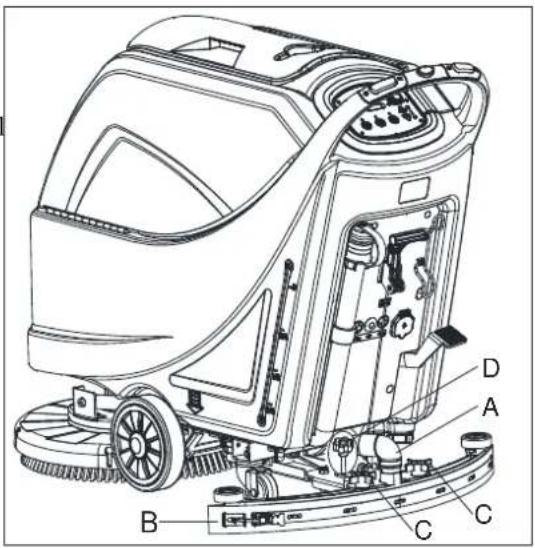

INSPECCIÓN Y CAMBIO DE LAS LÁMINAS DE LA BOQUILLA DE ASPIRACIÓN ....72

REJILLA DEL DEPÓSITO Y DE LA ASPIRACIÓN CON LIMPIEZA DEL FLOTADOR E INSPECCIÓN DE LA

JUNTA DE LA TAPA....73

REGISTRO DE LAS HORAS FUNCIONAMIENTO DE LA MÁQUINA ....74

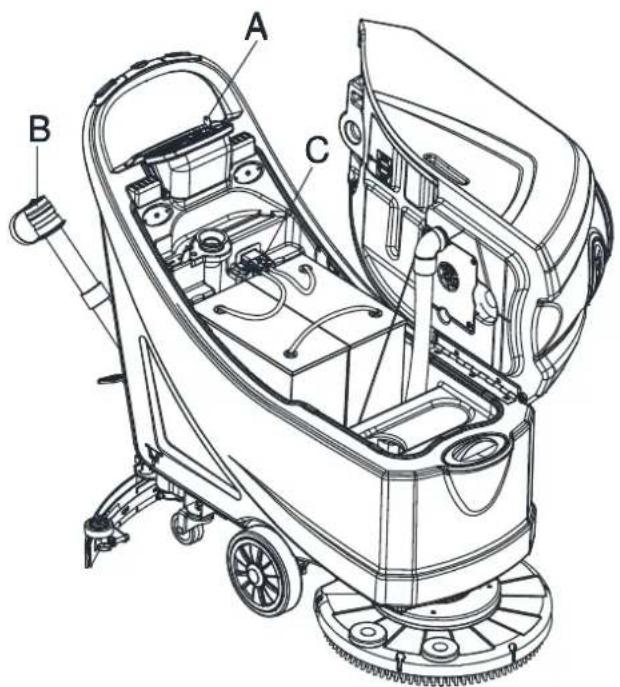

INSPECCIÓN/CAMBIO DEL FUSIBLE ....74

RESOLUCIÓN DE PROBLEMAS....75

DESGUACE....75

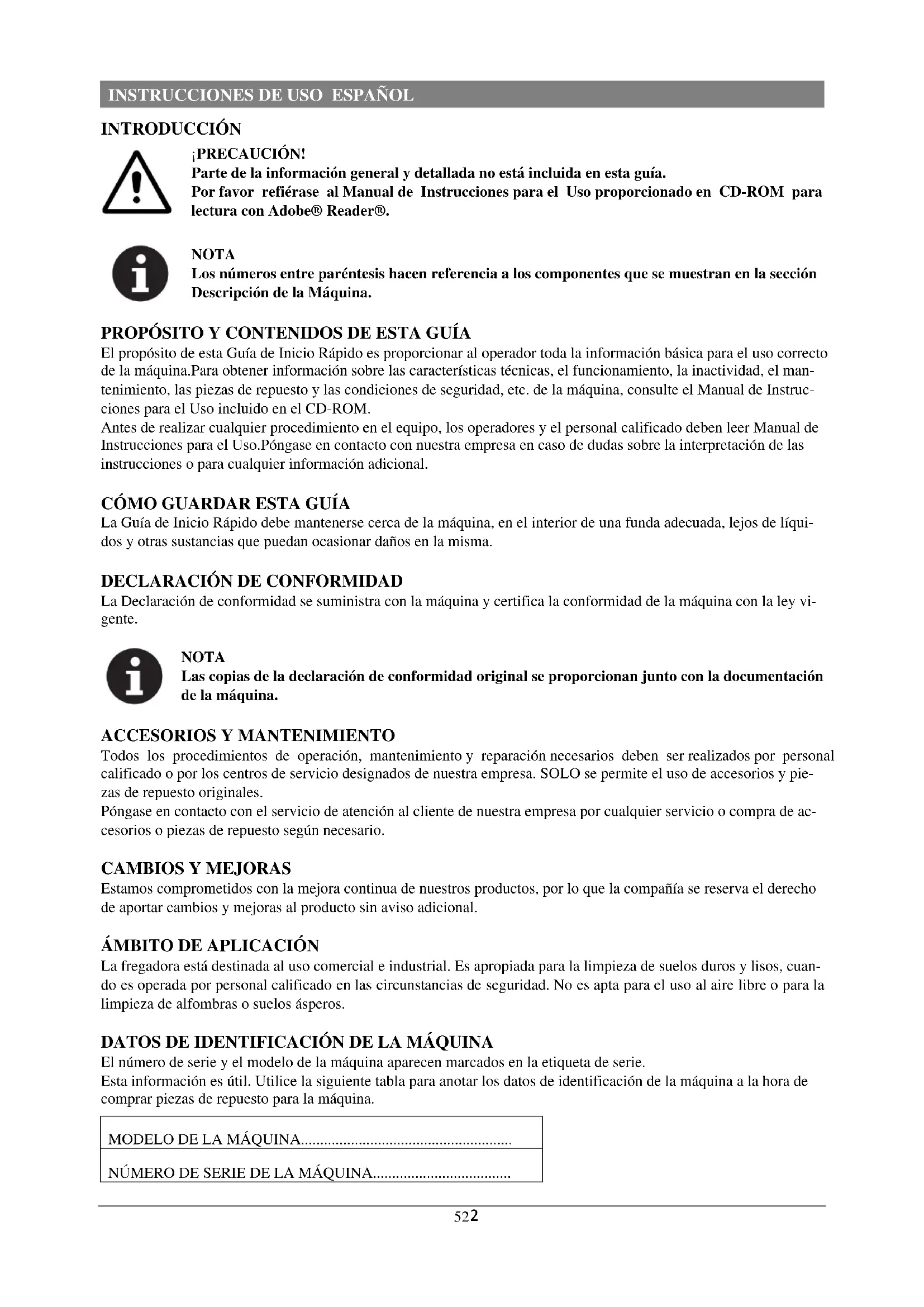

INTRODUCCIÓN

¡PRECAUCIÓN!

Parte de la información general y detallada no está incluida en esta guía.

Por favor refiérase al Manual de Instrucciones para el Uso proporcionado en CD-ROM para lectura con Adobe® Reader®.

NOTA

Los números entre paréntesis hacen referencia a los componentes que se muestran en la sección Descripción de la Máquina.

PROPÓSITO Y CONTENIDOS DE ESTA GUÍA

El propósito de esta Guía de Inicio Rápido es proporcionar al operador toda la información básica para el uso correcto de la máquina. Para obtener información sobre las características técnicas, el funcionamiento, la inactividad, el mantenimiento, las piezas de repuesto y las condiciones de seguridad, etc. de la máquina, consulte el Manual de Instrucciones para el Uso incluido en el CD-ROM.

Antes de realizar cualquier procedimiento en el equipo, los operadores y el personal calificado deben leer Manual de Instrucciones para el Uso.Póngase en contacto con nuestra empresa en caso de dudas sobre la interpretación de las instrucciones o para cualquier información adicional.

CÓMO GUARDAR ESTA GUÍA

La Guía de Inicio Rápido debe mantenerse cerca de la máquina, en el interior de una funda adecuada, lejos de líquidos y otras sustancias que puedan ocasionar daños en la misma.

DECLARACIÓN DE CONFORMIDAD

La Declaración de conformidad se suministra con la máquina y certifica la conformidad de la máquina con la ley vigente.

NOTA

Las copias de la declaración de conformidad original se proporcionan junto con la documentación de la máquina.

Todos los procedimientos de operación, mantenimiento y reparación necesarios deben ser realizados por personal calificado o por los centros de servicio designados de nuestra empresa. SOLO se permite el uso de accesorios y piezas de repuesto originales.

Póngase en contacto con el servicio de atención al cliente de nuestra empresa por cualquier servicio o compra de accesorios o piezas de repuesto según necesario.

CAMBIOS Y MEJORAS

Estamos comprometidos con la mejora continua de nuestros productos, por lo que la compañía se reserva el derecho de aportar cambios y mejoras al producto sin aviso adicional.

ÁMBITO DE APLICACIÓN

La fregadora está destinada al uso comercial e industrial. Es apropiada para la limpieza de suelos duros y lisos, cuando es operada por personal calificado en las circunstancias de seguridad. No es apta para el uso al aire libre o para la limpieza de alfombras o suelos ásperos.

DATOS DE IDENTIFICACIÓN DE LA MÁQUINA

El número de serie y el modelo de la máquina aparecen marcados en la etiqueta de serie.

Esta información es útil. Utilice la siguiente tabla para anotar los datos de identificación de la máquina a la hora de comprar piezas de repuesto para la máquina.

MODELO DE LA MÁQUINA......

NÚMERO DE SERIE DE LA MÁQUINA......

TRANSPORTE Y DESEMBALAJE

Cuando el transportista entrega la máquina, asegúrese de que el embalaje y la máquina se encuentran enteros y sin daños. En caso de cualquier daño, avise el transportista sobre el daño y, antes de aceptar las mercancías, resérvese el derecho a ser indemnizado por el daño.

Al desembalar la máquina siga estrictamente las instrucciones en el embalaje.

Compruebe el paquete y asegúrese de que los siguientes artículos están incluidos:

1. Documentos técnicos, incluyendo la Guía de Inicio Rápido, el Disco de las Instrucciones para el Uso y el manual del cargador de a bordo si el producto está equipado con un cargador de a bordo.
2. Cable del cargador de a bordo si este se proporciona con el producto.
3. Dos fusibles, el fusible del circuito de baja tensión (5A) y el Fusible de liberación del cepillo (20A).

SEGURIDAD

Los siguientes símbolos indican situaciones potencialmente peligrosas. Siempre lea atentamente esta información y tome todas las precauciones necesarias para salvaguardar a las personas y las propiedades.

SÍMBOLOS VISIBLES EN LA MÁQUINA

¡ADVERTENCIA!

Lea detenidamente todas las instrucciones antes de realizar cualquier operación en la máquina.

¡ADVERTENCIA!

No lave la máquina con chorros directos o agua a presión.

¡ADVERTENCIA!

No utilice la máquina en pendientes con un grado de inclinación superior al que se define en la especificación.

SÍMBOLOS QUE APARECEN EN EL MANUALDE INSTRUCCIONES PARA EL USO

¡PELIGRO!

Indica una situación peligrosa con riesgo de muerte para el operador.

¡ADVERTENCIA!

Indica un riesgo potencial de lesiones a las personas.

¡PRECAUCIÓN!

Indica una advertencia o una observación relacionada con funciones importantes o útiles. Preste atención a los párrafos marcados con este símbolo.

NOTA

Indica una observación relacionada con funciones importantes o útiles.

CONSULTA

Indica la necesidad de consultar el manual de instrucciones de uso antes de realizar cualquier procedimiento.

INSTRUCCIONES GENERALES DE SEGURIDAD

Advertencias y precauciones específicas para informar acerca de los posibles daños a las personas y a la máquina se muestran a continuación.

¡PELIGRO!

• Esta máquina debe ser operado por personal capacitado y autorizado de acuerdo con las directrices del manual.
• Antes de realizar cualquier procedimiento de limpieza, mantenimiento, reparación o sustitución, lea todas las instrucciones con cuidado, asegúrese de apagar la máquina y desconectar el conector de la batería.
• No utilice la máquina cerca de polvos, líquidos o vapores tóxicos, peligrosos, inflamables y/o explosivos. Esta máquina no es adecuada para la recogida de polvos peligrosos.
• No use joyas cuando trabaja cerca de componentes eléctricos.
• No opere debajo de la máquina levantada sin apoyarla con soportes de seguridad.
• Cuando se usan baterías de plomo (WET), en condiciones de uso normales estas pueden emitir gases inflamables por lo que hay que mantener las chispas, llamas, materiales humeantes y radiantes, objetos iluminadores y ardientes lejos de las baterías.
• Durante la carga las baterías de plomo (WET) pueden emitir gas hidrógeno que es explosivo. Asegúrese de que el entorno de la carga está bien ventilado y lejos de llamas descubiertas.

¡ADVERTENCIA!

• Revise cuidadosamente la máquina antes de cada uso. Asegúrese de que todos los componentes se encuentran montados seguramente antes de su uso. En el caso contrario podrían producirse daños a las personas y a las propiedades.
• Antes de utilizar el cargador de baterías, asegúrese de que los valores de frecuencia y voltaje indicados en la etiqueta del número de serie de la máquina coinciden con los de la red eléctrica.
• Nunca mueva la máquina tirando del cable del cargador de la batería. No pase el cable a través de puertas cerradas o enrollarse en bordes o esquinas afiladas. No conduzca la máquina sobre el cable del cargador de la batería. Mantenga el cable del cargador de la batería lejos de superficies calientes. No cargue las baterías si el cable o el enchufe del cargador de la batería están dañados.
• Para reducir el riesgo de incendio, descargas eléctricas o lesiones, asegúrese de que la máquina está apagada antes de salir.
• Utilice o guarde la máquina en interiores en condiciones secas, no está permitido usarla al aire libre.
• La temperatura tanto de almacenamiento como de funcionamiento de la máquina debe ser entre 0 °C y +40 °C, la humedad del aire debe oscilar entre 30% - 95%.
• No utilice la máquina en pendientes con un grado de inclinación superior al que indica la especificación.
• Durante el uso y manipulación de detergentes de limpieza de suelos, siga las instrucciones en las etiquetas de las botellas de detergente y use guantes y protección adecuada.
• Utilice cepillos y discos suministrados con la máquina o definidos en el manual. El uso de otros cepillos o discos podría reducir la seguridad.

INSTRUCCIONES DE USO ESPAÑOL

• En caso de mal funcionamiento de la máquina, asegúrese de que la causa no es la falta de mantenimiento. Si hace falta, solicite la asistencia del personal autorizado o se un Centro de Servicio autorizado.
• Tome todas las medidas de precaución para evitar que el cabello, joyas o ropa suelta queden atrapados entre las partes móviles de la máquina.
• No utilice la máquina en áreas excesivamente sucias. No lave la máquina con chorros directos o presurizados de agua, o con sustancias corrosivas.
• No choque contra estanterías o andamios, sobre todo cuando existe el riesgo de caída de objetos.
• No se apoye recipientes de líquido en la máquina, utilice el posavasos correspondiente.
• Para evitar daños en el suelo, no permita que el cepillo/almohadilla operar mientras la máquina está parada.
• En caso de incendio, use un extintor de polvo seco. No utilice extintores líquidos.
• No retire o modifique las pegatinas de la máquina.
• No manipule las protecciones de seguridad de la máquina y siga las instrucciones de mantenimiento ordinarias estrictamente.
• Preste atención durante el transporte de la máquina cuando la temperatura está por debajo del punto de congelación. El agua en el tanque de recuperación o en los tubos podría congelarse y dañar la máquina.
• Si se tienen que cambiar algunas piezas, compre piezas de repuesto ORIGINALES de los Distribuidores o Minoristas Autorizados.
• Lleve la máquina al Centro de Servicio si no funciona como de costumbre o está en condiciones de haber sido dañada, dejada al aire libre, caída al agua.
• Para garantizar el funcionamiento correcto y seguro de la máquina, el mantenimiento programado que se muestra en el capítulo correspondiente de este Manual, debe ser realizado por el personal autorizado o un Centro de Servicio autorizado.
• La máquina debe desecharse de forma adecuada, debido a la presencia de materiales tóxicos dañinos (baterías, etc.), que están sujetos a las normas que requieren la eliminación en centros especiales (ver capítulo Desguace).
• Esta máquina es una herramienta de limpieza, no sirve para cualquier otro propósito.
• Siempre mantenga los orificios libres de polvo, pelos y cualquier otro material extraño que podría reducir el flujo de aire. No utilice la máquina si los orificios están obstruidos.
• Utilice la máquina sólo cuando se proporciona una iluminación adecuada.
• Esta máquina no está diseñada para su uso por personas con capacidades físicas, sensoriales o mentales, o la falta de experiencia y conocimiento, a menos que sean supervisadas o instruidas acerca del uso de la máquina por una persona responsable de su seguridad.
• Preste especial atención al utilizar la máquina cerca de niños.
• Los niños deben ser supervisados para asegurarse de que no jueguen con la máquina.
• Durante el uso de esta máquina, tenga cuidado de no causar daños a personas u objetos.

DESCRIPCIÓN DE LA MÁQUINA

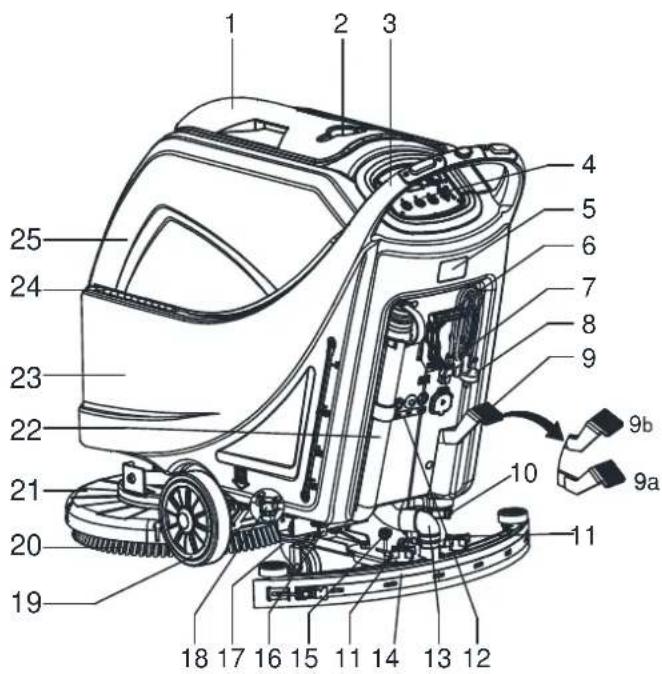

CONSTRUCCIÓN DE LA MÁQUINA (como se indica en Figura 1)

1. Tapa del depósito de recogida
2. Recogedor de polvo
3. Manillar
4. Panel de control
5. Placa de número de serie / Datos técnicos
6. Palanca de elevación / descenso de la boquilla de aspiración
7. Soporte para el cable de alimentación
8. Cable de alimentación

9. Pedal de elevación/descenso del grupo de cepillo
   a) Posición del pedal cuando el grupo de cepillo está elevada
   b) Posición del pedal cuando el grupo de cepillo está baja

10. Recubrimiento de desagüe

11. Botones de boquilla de aspiración

12. Etiqueta de reinicio

13. Manguera de aspiración out

14. Labios de goma

15. Perilla de balance de la boquilla de aspiración

16. Conector de PA

17. Ruedas traseras direcciones

18. Filtro de solución

19. Ruedas delanteras en eje fijo (A). Ruedas motrices (B)

20. Portacepillos/porta-discos
21. Plataforma del portacepillos/porta-discos
22. Manguera de desagüe del agua de recogida
23. Depósito de solución
24. Bisagra
25. Depósito de recogida
26. Filtro de metal
27. Soporte del tubo de llenado
28. Entrada de agua limpia
29. Tapa del depósito de recogida
30. Junta de la tapa del tanque
31. Filtro con boya
32. Válvula electromagnética

(*): Opcional

(A): Solo para máquinas sin tracción

(B): Solo para máquinas con tracción

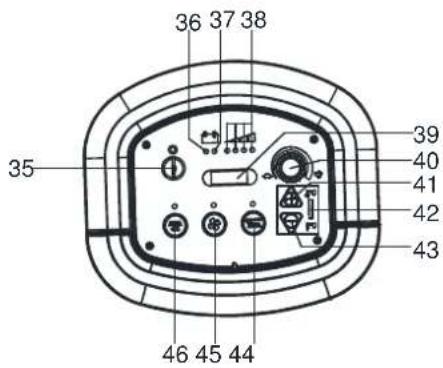

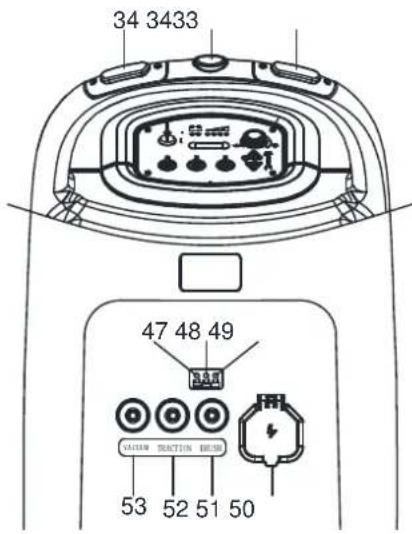

PANEL DE CONTROL (como se indica en la Figura 2)

1. Interruptor de retroceso de la máquina (B)
2. Interruptor de seguridad
3. Llave de ignición (0 - I)
4. Luz de aviso de batería descargada (roja)
5. Luz de aviso de batería semi-descargada (amarilla)
6. Luz de aviso de batería cargada (verde)
7. Cronómetro
8. Regulador de velocidad (B)
9. Interruptor de aumento del flujo
10. Indicador del flujo de solución
11. Interruptor de disminución de flujo
12. Interruptor de liberación del portacepillos/porta-discos
13. Interruptor del sistema de aspiración
14. Portacepillos/porta-discos e interruptor del sistema de aspiración
15. LED rojo de carga

16. LED amarillo de carga

17. LED verde de carga

18. Cubierta de seguridad del conector de carga
19. Protector de sobrecarga del cepillo
20. Protector de sobrecarga de la tracción (B)
21. Protector de sobrecarga de la aspiradora
22. Conector de la batería (rojo)
23. Cable se seguridad del cable

(*): Opcional

(A): Solo para máquinas sin tracción.
(B): Solo para máquinas con tracción.

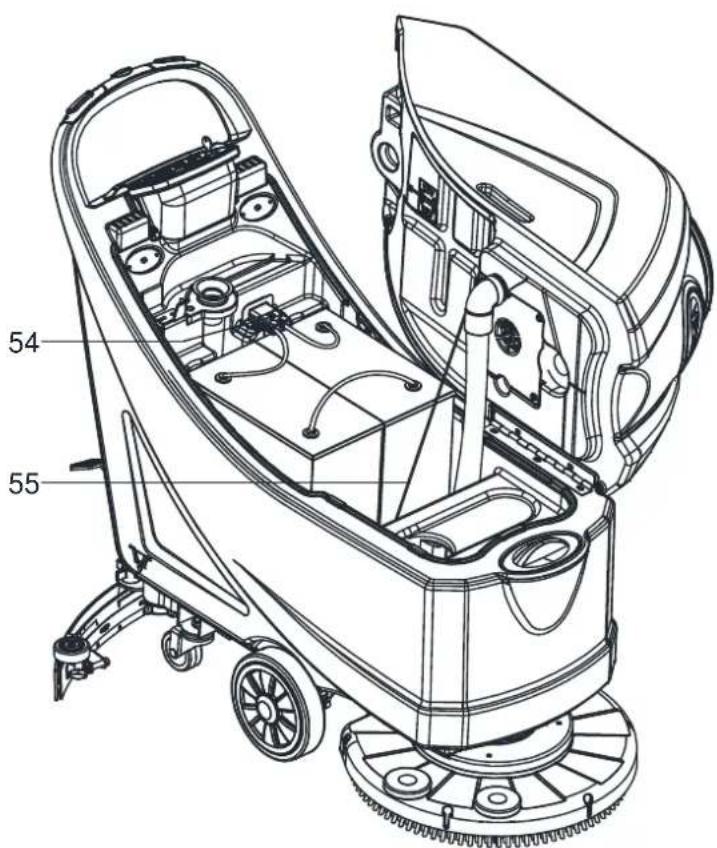

54 55

36 37 38 35 39 40 41 42 43 46 45 44

34 3433 47 48 49 53 52 51 50

Figura 2

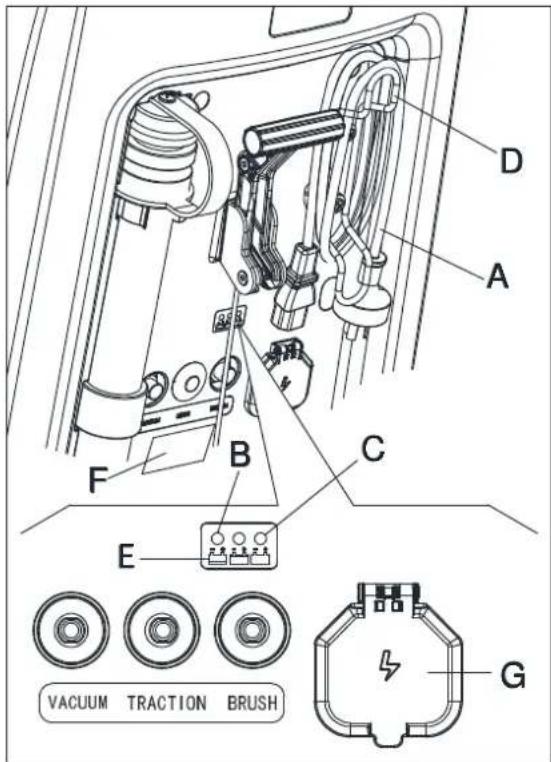

VENTANA DE VISUALIZACIÓN DEL INDICADOR LUMINOSO DEL CARGADOR (como se indica en la Figura 2)

1. Cuando comienza la carga, el LED rojo (47) del cargador se ilumina normalmente. Es la primera etapa de la carga.
2. Tras un tiempo de carga, el LED rojo (47) se apaga y el LED amarillo (48) se ilumina, esta es la segunda etapa de la carga.
3. Una vez que se complete la carga, el LED amarillo (48) se apaga y el LED verde (49) se ilumina para indicar que la batería está completamente cargada.

NOTA

Durante la carga, si el indicador LED (48) del cargador está iluminado, lo que puede ser cargado por: La batería y cargador no coinciden, la batería no se conecta bien, o de salida tiene un cortocircuito.

El parpadeo del LED rojo puede ser causado por un cortocircuito interno en el cargador.

PARÁMETROS TÉCNICOS

MODELO Unidades AS5160 AS5160T
Dimensiones embalaje (Lx W x H) mm	1370x600x1220
Altura de la máquina mm 1000
Longitud de la máquina mm 1310
Anchura de la máquina (sin la escobilla de goma)	mm 550
Peso de la máquina con los depósitos vacíos (sin baterías)	Kg 85 93
Peso bruto del vehículo (GVW) Kg 214.8		222.8
Peso de envío	Kg	115	123
Capacidad del depósito de solución	Litros	61
Capacidad del depósito de recogida	Litros	61
Potencia del motor de aspiración	Vatios	350
Capacidad de aspiración	mm H_2O	1200
Capacidad de ascenso (Máx.)	%	2%
Diámetro de la rueda delantera	mm 200
Diámetro de la rueda trasera mm		76
Nivel de ruido	dB(A)	69±3
Flujo de solución/agua	CL/M	0 - 240
Ancho de trabajo	MM	510
Anchura de la escobilla de goma	MM	790
Diámetro del cepillo/almohadilla	MM	510
Potencia del motor del cepillo	Vatios	450
Velocidad del cepillo	Rpm	150
Presión del cepillo/almohadilla (Máx.)	Kg 27 23
Potencia del motor de accionamiento	Vatios	/	150
Velocidad de trabajo	Km/h	/	0-4.5
Voltaje	V	24V
Batería	Ah	12V 100--115Ah
Cargador de baterías	V/A	24V 13A / 24V 10A
Tamaño del compartimento de las baterías (L x W x H)	mm 350 x 350 x 300

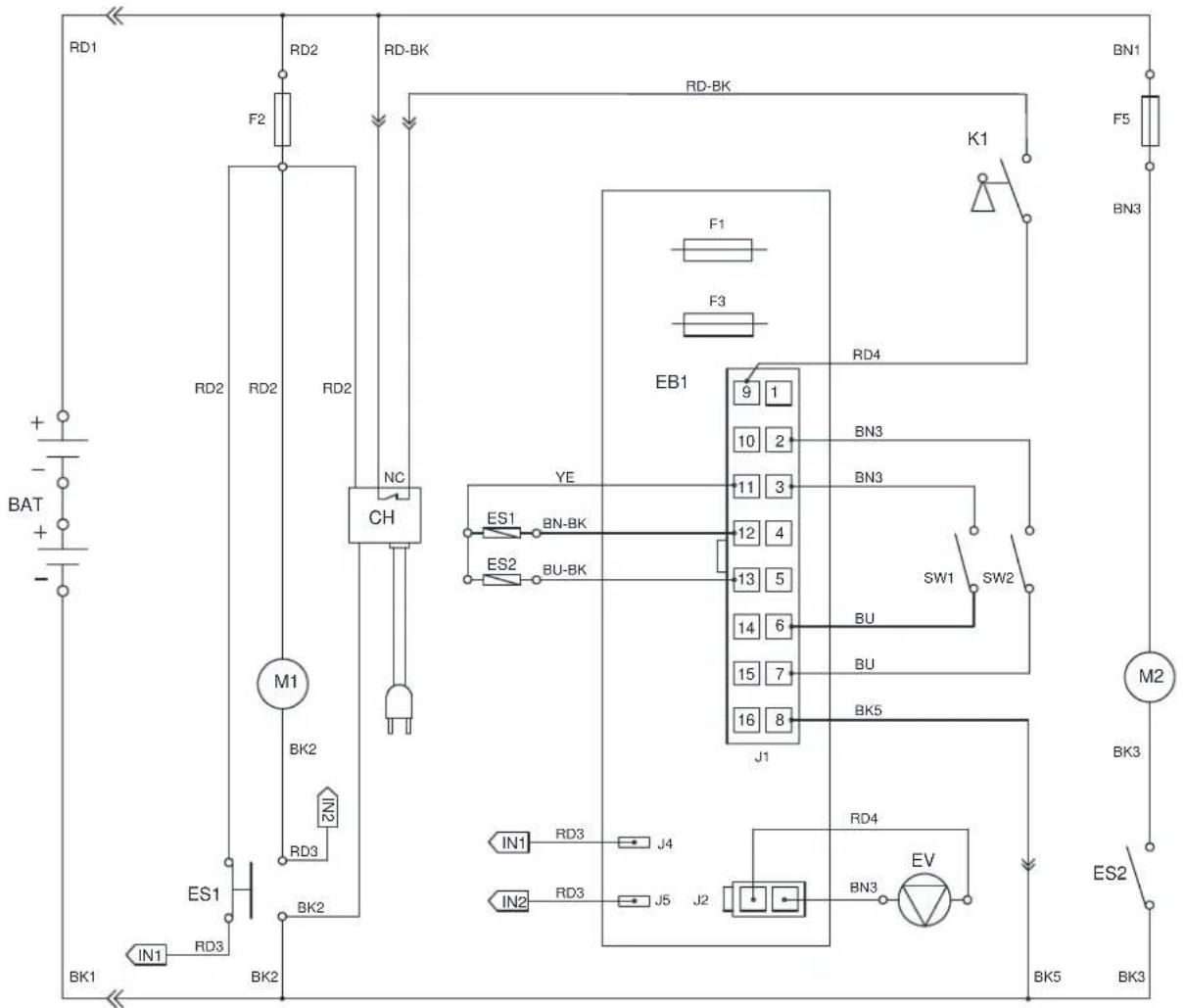

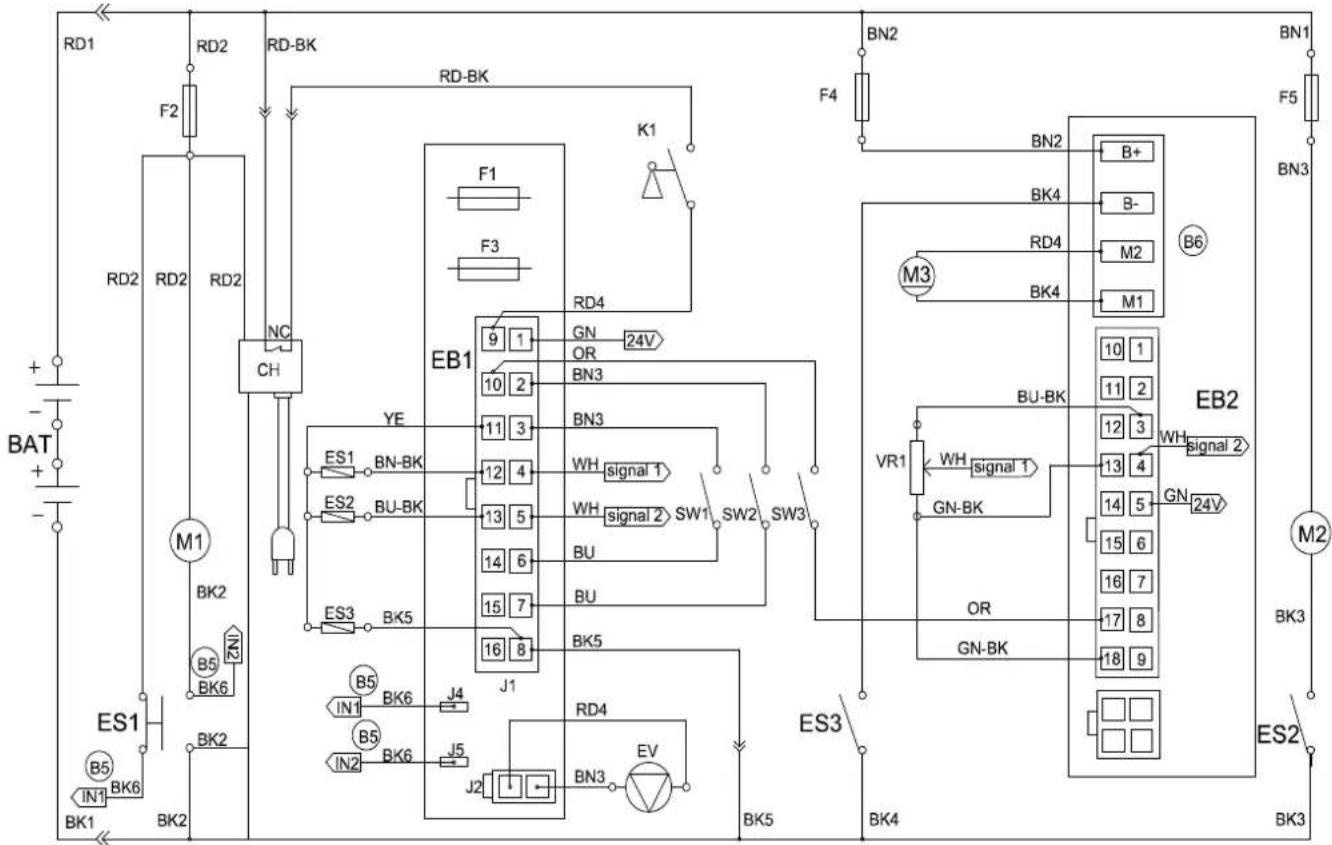

DIAGRAMA ELÉCTRICO (MÁQUINA SIN TRACCIÓN)

RD1 RD2 RD-BK F2 RD-BK RD2 RD2 RD2 NC CH M1 BK2 ES1 ZNI BK2 IN1 RD3 BK1 BK2 RD3 RD4 EB1 YE ES1 BN-BK ES2 BU-BK J1 9 1 10 2 11 3 12 4 13 5 14 6 15 7 16 8 BN3 BN3 SW1 SW2 BU BU BK5 RD3 J4 IN2 RD3 J5 J2 RD4 EV BN3 BK1 F1 F3 FN1 FN2 FN3 FN4 FN5 FN6 FN7 FN8 FN9 FN10 FN11 FN12 FN13 FN14 FN15 FN16 FN17 FN18 FN19 FN20 FN21 FN22 FN23 FN24 FN25 FN26 FN27 FN28 FN29 FN30 FN31 FN32 FN33 FN34 FN35 FN36 FN37 FN38 FN39 FN40 FN41 FN42 FN43 FN44 FN45 FN46 FN47 FN48 FN49 FN50 FN51 FN52 FN53 FN54 FN55 FN56 FN57 FN58 FN59 FN60 FN61 FN62 FN63 FN64 FN65 FN66 FN67 FN68 FN69 FN70 FN71 FN72 FN73 FN74 FN75 FN76 FN77 FN78 FN79 FN80

COMPONENTES
BAT	BATERÍAS DE 24V RD1 ROJO/6AWG
CH C	ARGADOR DE BATERÍA RD2 ROJO/10AWG
EB1	TABLERO DEL PANEL DE CONTROL RD3 ROJO/16AWG
ES1	INTERRUPTOR ELECTROMAGNÉTICO DE 24V (MOTOR DEL CEPILLO)
ES2	RELÉ DE 24V (MOTOR DE ASPIRACIÓN) BK1 NEGRO/6AWG
F1 F	USIBLE DE CIRCUITO DE BAJA TENSIÓN BK2 NEGRO/10AWG
F2 DIS	SYUNTOR (MOTOR DEL CEPILLO) BK3 NEGRO/12AWG
F3 FU	SIBLE DE LIBERACIÓN DEL CEPILLO BK5 NEGRO/20AWG
F5 DIS	SYUNTOR (MOTOR DE ASPIRACIÓN)
K1	INTERRUPTOR CON LLAVE
M1 MOTOR DEL CEPILLO
M2 MOTOR DE ASPIRACIÓN
EV V	ÁLVULA ELECTROMAGNÉTICA
SW1	INTERRUPTOR DE SEGURIDAD (CEPILLO/TRACCIÓN)
SW2	INTERRUPTOR DE SEGURIDAD (CEPILLO/TRACCIÓN)

ALAMBRÓN
RD4 ROJO/20AWG
D-BK	ROJO-NEGRO/20AWG
BN1	MARRÓN/12AWG
BN3 MARRÓN/20AWG
BN-BK	MARRÓN-NEGRO/20AWG
SU A	ZUL/20AWG
BU-BK	AZUL-NEGRO/20AWG
YE	AMARILLO/20AWG
WH	BLANCO/20AWG

DIAGRAMA ELÉCTRICO (MÁQUINA CON TRACCIÓN)
COMPONENTES
BAT	BATERÍAS DE 24V
CH CARGADOR DE BATERÍA
EB1 TABLERO DEL PANEL DE CONTROL
EB2 TABLERO ELECTRÓNICO (SISTEMA DE TRACCIÓN)
ES1 INTERRUPTOR ELECTROMAGNÉTICO DE 24V (MOTOR DEL CEPILLO)
ES2 RELÉ DE 24V (MOTOR DE ASPIRACIÓN)
ES3 RELÉ DE 24V (SISTEMA DE TRACCIÓN)
F1 FUSIBLE DE CIRCUITO DE BAJA TENSIÓN
F2 DISYUNTOR (MOTOR DEL CEPILLO)
F3 FUSIBLE DE LIBERACIÓN DEL CEPILLO
F4 DISYUNTOR (SISTEMA DE TRACCIÓN)
F5 DISYUNTOR (MOTOR DE ASPIRACIÓN)
K1 INTERRUPTOR CON LLAVE
M1 MOTOR DEL CEPILLO
M2 MOTOR DE ASPIRACIÓN
M3 MOTOR PROPULSOR
EV VALVULA ELECTROMAGNÉTICA
SW1	INTERRUPTOR DE SEGURIDAD (CEPILLO/TRACCIÓN)
SW2	INTERRUPTOR DE SEGURIDAD (CEPILLO/TRACCIÓN)
SW3	INTERRUPTOR DE INVERSIÓN
VR1	POTENCIÓMETRO PARA LA VELOCIDAD

ALAMBRÓN
RD1 ROJO/6AWG
RD2 ROJO/10AWG
RD3 ROJO/16AWG
RD4 ROJO/20AWG
BK1 NEGRO/6AWG
BK2 NEGRO/10AWG
BK3 NEGRO/12AWG
BK4 NEGRO/14AWG
BK5 NEGRO/20AWG
RD-BK ROJO-NEGRO/20AWG
GN VERDE/20AWG
GN-BK VERDE-NEGRO/20AWG
BN1 MARRÓN/12AWG
BN2 MARRÓN/14AWG
BN3 MARRÓN/20AWG
BN-BK MARRÓN-NEGRO/20AWG
BU	AZUL/20AWG
BU-BK AZUL-NEGRO/20AWG
OR	NARANJA/20AWG
YE	AMARILLO/20AWG
WH	BLANCO/20AWG

En algunos lugares de la máquina se encuentran algunas placas adhesivas que indican:

— ¡PELIGRO!
—¡ADVERTENCIA!
—¡PRECAUCIÓN!
—CONSULTA

Durante la lectura de este manual, el operario debe prestar especial atención a los símbolos que aparecen en las placas. No cubra estas placas por cualquier motivo y reemplácelas inmediatamente si están dañadas.

VERIFICACIÓN/CONFIGURACIÓN DE LA BATERÍA EN UNA MÁQUINA NUEVA

¡ADVERTENCIA!

Los componentes eléctricos de la máquina pueden resultar seriamente dañados si las baterías están mal instaladas o conectadas. Las baterías deben ser instaladas solamente por personal cualificado. Ajuste el tablero electrónico de funciones y el cargador de baterías incorporado de acuerdo con el tipo de baterías utilizado (HÚMEDAS o de GEL / AGM). Compruebe las baterías en busca de daños antes de instalarlas. Desconecte el conector de la batería y el enchufe del cargador de baterías. Manipule las baterías con gran cuidado. Instale las tapas de protección de los terminales de las baterías suministradas con la máquina.

NOTA

La máquina requiere dos baterías de 12 V, conectadas según el diagrama (Figura 3).

12V 12V

Figura 3

La máquina se entrega en uno de los siguientes modos:

A) Las baterías (HÚMEDAS o de GEL/AGM) están ya instaladas y cargadas

1. Compruebe si las baterías están conectadas a la máquina mediante el conector (54).
2. Introduzca la llave de ignición (35) y gírela a la posición «I». Si se ilumina la luz de aviso verde (38), las baterías están completamente cargadas. I se ilumina la luz de aviso amarilla (37) o la roja (36), las baterías deben cargarse (consulte el procedimiento en el capítulo Mantenimiento).

B) Sin baterías

1. Compre baterías apropiadas (véase el apartado Datos Técnicos).
2. En lo que se refiere a la elección e instalación de baterías, solicite la asistencia de Distribuidores de baterías calificados.
3. Configure la máquina y el cargador de baterías de acuerdo con el tipo de baterías (HÚMEDAS o de GEL/AGM), tal y como se indica en el siguiente apartado.

INSTALACIÓN DE LA BATERÍA Y CONFIGURACIÓN DEL TIPO DE BATERÍA (HÚMEDA O DE GEL/AGM)

Según el tipo de baterías (HÚMEDAS O DE GEL/AGM), configure el aparato y el tablero electrónico del cargador de baterías de la siguiente manera:

1	ON 1 2	BATERÍAS HÚMEDAS (NOTA: Gire ambos los interruptores DIP - 1 y 2 a la posición de apagado «OFF».)
2	ON 1 2	BATERÍAS AGM DISCOVER EV (NOTA: Gire el interruptor DIP 1 a la posición de encendido «ON» y el interruptor 2 a la posición de apagado «OFF».)
3	ON 1 2	BATERÍAS DE GEL/AGM COMUNES (NOTA: Gire ambos los interruptores DIP - 1 y 2 a la posición de encendido «ON».)

NOTA

Al instalar las nuevas baterías por favor consulte la figura 4 para ajustar los interruptores DIP. De lo contrario las baterías podrían resultar dañadas.

Configuración de la máquina

1. Gire la llave de ignición (35) a la posición «I» y en los primeros segundos de funcionamiento de la máquina, prese atención a lo siguiente:

2. Si la primera luz de aviso verde (38) está parpadeando, la máquina está configurada para batería de GEL/AGM.

3. Si la primera luz de aviso amarilla (37) está parpadeando, la máquina está configurada para batería AGM del tipo Discover EV.

4. Si la primera luz de aviso roja (36) está parpadeando, la máquina está configurada para batería HÚMEDA.

5. Si es necesario cambiar la configuración, lleve a cabo los procedimientos a continuación.

6. La configuración de fábrica es para baterías AGM del tipo Discover EV. Si la configuración corresponde al tipo de batería instalada, vaya directamente al paso 6. De lo contrario, siga los siguientes pasos 4\~5.

7. Desenrosque los tornillos en el panel de control (C, Figura 4), y a continuación gire el Tablero del panel de control (PCB) (A Figura 4) para encontrar el interruptor DIP (B, Figura 4) para configurar el tipo de batería (HÚ-MEDA o Discover EV AGM o GEL/AGM), (Refiérase a 1 o 2 o 3).

8. Una vez que se complete la configuración de las opciones de la batería. Instale los tornillos en el panel de control.

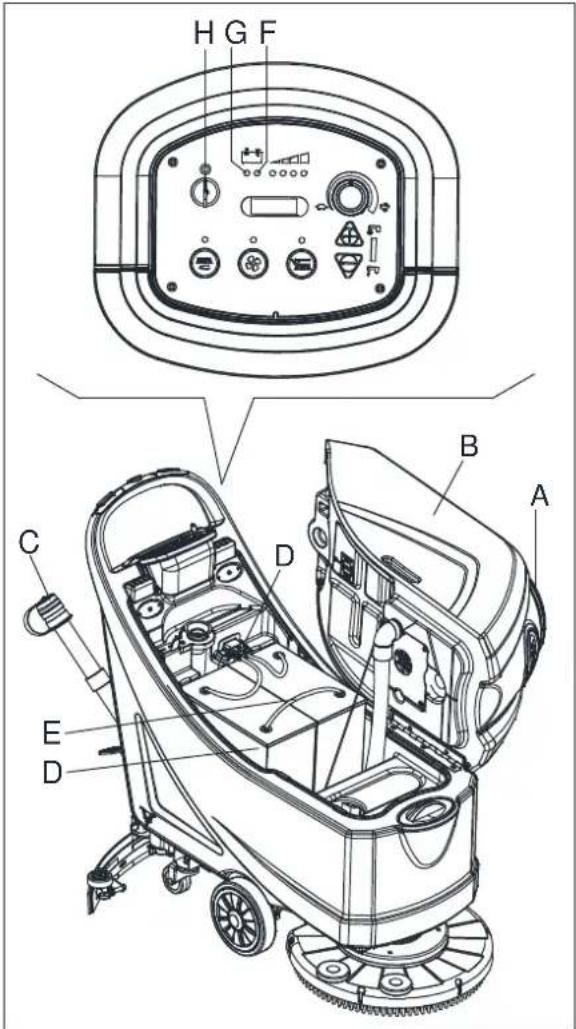

Instalación de la batería

1. Abra la tapa del depósito de recogida (1) y comprueba si el depósito de recogida (25) está vacío; de lo contrario vacíelo mediante la manguera de desagüe. (22)
2. Cierre la tapa del depósito de recogida (1).
3. Vuelque el depósito de recogida con cuidado (25).
4. La máquina se entrega con los cables adecuados para instalar 2 baterías x12V. Coloque con cuidado las baterías en el compartimiento y a continuación instálelas correctamente.
5. Pase e instale el cable de las baterías como se indica (en la Figura 3), luego apriete cuidadosamente la tuerca en cada uno de los terminales de la batería.
6. Coloque la tapa protectora en cada terminal, a continuación, conecte el conector de la batería (54).
7. Baje con cuidado el depósito de recogida (25).

Cargar la batería

1. Cargue las baterías (Consulte los procedimientos en el capítulo de mantenimiento).

MONTAJE Y DESMONTAJE DEL PORTACEPILLOS/PORTA-DISCOS

NOTA

Instale el cepillo (A, Figura 5) o el porta-discos (B y C, Figura 5) según el tipo de suelo a limpiar.

¡PRECAUCIÓN!

Antes del montaje o desmontaje del cepillo o porta-discos, asegúrese de que todos los interruptores de la máquina están en la posición de apagado y levante la escobilla de goma del suelo. El operario debe estar equipado con dispositivos de protección personal adecuados, tales como guantes, para reducir el riesgo de accidentes.

Proceda como se indica a continuación:

1. Inserte la llave de ignición (35) y gírela a la posición «O».

2. Levante la plataforma pisando el pedal (9).

3. Gire el regulador de velocidad (40), si lo hay, a la posición de inactivo, moviéndolo en el sentido anti-horario.

4. Coloque los cepillos (A, Fig. 5) en el porta-discos (B) debajo de la plataforma (21).

5. Baje la plataforma en los portacepillos/porta-discos pisando el pedal (9).

6. Gire la llave de ignición (35) a «I».

7. Presione el interruptor del portacepillos/porta-discos y el sistema de aspiración (46).

8. Pulse uno de los cepillos/engranajes de marcha adelante (34) para enganchar el portacepillos/porta-discos y a continuación libérelo. Si es necesario, repita el procedimiento hasta que los portacepillos/porta-discos estén enganchadas.

9. Si el Paso anterior No.8 resulta ser difícil, recurra al método manual que consiste en girar el portacepillos/portadiscos en la dirección opuesta a la dirección de rotación normal, para que lo desmonte. (como se indica en la Figura 5).

¡ADVERTENCIA!

(Solo para máquinas con tracción): Gire el regulador de velocidad (40) en el sentido anti-horario para accionar la máquina a la velocidad mínima.

Presione ligeramente el interruptor (34), de lo contrario la máquina empieza a moverse.

Para enganchar el portacepillos/porta-discos, presione el interruptor (34) que pone en marcha el motor del portacepillos/porta-discos.

1. Para retirar el portacepillos/porta-discos, levante la plataforma pisando el pedal (9) y a continuación presione el interruptor (44) y el portacepillos/porta-discos se soltará.

AJUSTAR EL BALANCE DE LA BOQUILLA DE ASPIRACIÓN

1. Instale la boquilla de aspiración y enrosque la tuerca (H), luego conecte la manguera de aspiración (G) con la escobilla de goma.

2. Ajuste la posición de la escobilla de goma mediante la palanca de ajuste de la escobilla de goma (A, Figura 6).

a) Si queda un espacio entre el suelo y sección media de la lámina posterior de la escobilla de goma (B), ajuste la perilla (A) en dirección anti horaria (F) hasta que la entera sección de la lámina posterior de la escobilla de goma entre en buen contacto con el suelo, la lámina delantera tocando el suelo ligeramente.

b) Si hay espacio entre el suelo y los dos extremos de la lámina posterior (C y D), ajuste la perilla (A) en dirección horaria (E) hasta que la entera sección de la lámina posterior entre en buen contacto con el suelo, la lámina delantera tocando el suelo ligeramente.

LLENAR EL DEPÓSITO DE SOLUCIÓN O AGUA DE LAVADO

1. Abra la tapa de la entrada de agua (B, Figura 7).
2. A través de la entrada de agua con filtro llene agua o solución adecuada para el tipo de trabajo a realizar. La temperatura de la solución no debe ser superior a los +104F (+40°C).
3. No llene el depósito en exceso. Refiérase al indicador del nivel de agua (H) en cuanto al volumen del agua.

¡ADVERTENCIA!

Utilice solo detergentes no inflamables y de baja espuma, indicados para el uso en fregadoras automáticas.

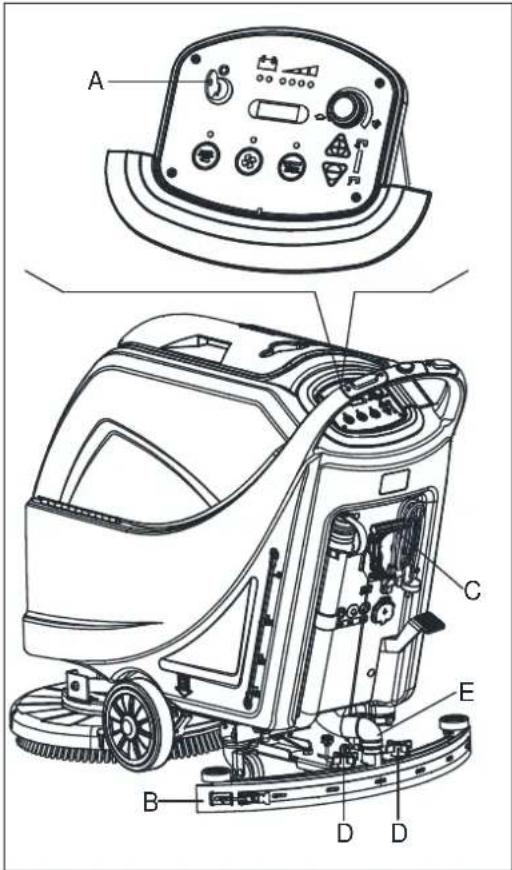

PUESTA EN MARCHA Y PARADA DE LA MÁ- QUINA

Puesta en marcha de la máquina

1. Prepare la máquina como se indica en el apartado anterior.

2. Introduzca la llave de ignición (A, Fig. 8), girándolo a la posición «I». Compruebe si la luz de aviso verde (B) se ilumina (batería cargada). Si se ilumina la luz de aviso amarilla (C) o la roja (D), gire la llave de ignición otra vez a la posición «0» y cargue las baterías (consulte el procedimiento en el capítulo Mantenimiento).

3. Conduzca la máquina a la zona de trabajo:

- Empujándola con las manos en el manillar (E) (solo para máquinas sin tracción).

- Empujándola con las manos en el manillar (E) y pulsando el interruptor (F) para moverla hacia delante, o pulsando el interruptor (F) junto con el (G) para moverla hacia atrás (solo para máquinas con tracción). La velocidad de avance se puede ajustar mediante el regulador (H).

1. Baje la escobilla de goma (I) usando la palanca (J).

2. Baje el grupo de cepillo portacepillos/porta-discos (K) al levantar el pedal (L).

3. Presione el interruptor del portacepillos/porta-discos (M) y el interruptor del sistema de aspiración (N).

4. Pulse los interruptores de control de flujo de agua de lavado (O), según sea necesario, dependiendo del tipo de limpieza a realizar.

5. Empezar a limpiar:

6. (solo para máquinas sin tracción) empujando la máquina con las manos en el manillar (E) y pulsando el interruptor (F).

7. (solo para máquinas con tracción) empujando la máquina con las manos en el manillar (E) y pulsando el interruptor (F). Si es necesario, la velocidad de avance se puede ajustar mediante el regulador (H).

NOTA

Para mover la máquina hacia delante, pulse el interruptor de la izquierda, el de la derecha (F) o ambos.

1. Detenga la máquina usando el manillar (E) (solo para máquinas sin tracción). Detenga la máquina soltando los interruptores (F) (solo para máquinas con tracción).
2. Pare los cepillos y el sistema de aspiración al pulsar el interruptor (M). El sistema de aspiración se detiene al cabo de algunos segundos.
3. Levante la plataforma del portacepillos/porta-discos (K) pisando el pedal (L).
4. Levante la escobilla de goma (I) usando la palanca (J).
5. Gire la llave de ignición (A) a la posición «0».
6. Asegúrese de que la máquina no se puede mover por si sola.

FUNCIONAMIENTO DE LA MÁQUINA (FREGADO Y SECADO)

1. Ponga la máquina en marcha como se indica en los párrafos anteriores.
2. Mientras mantiene ambas manos en el manillar pulse el interruptor de seguridad (F, Fig. 8), a continuación, desplace la máquina para empezar a fregar/secar el suelo.
3. Si es necesario, detenga la máquina y luego ajuste la escobilla de goma de acuerdo a la sección "Ajustar el balance de la boquilla de aspiración".

NOTA

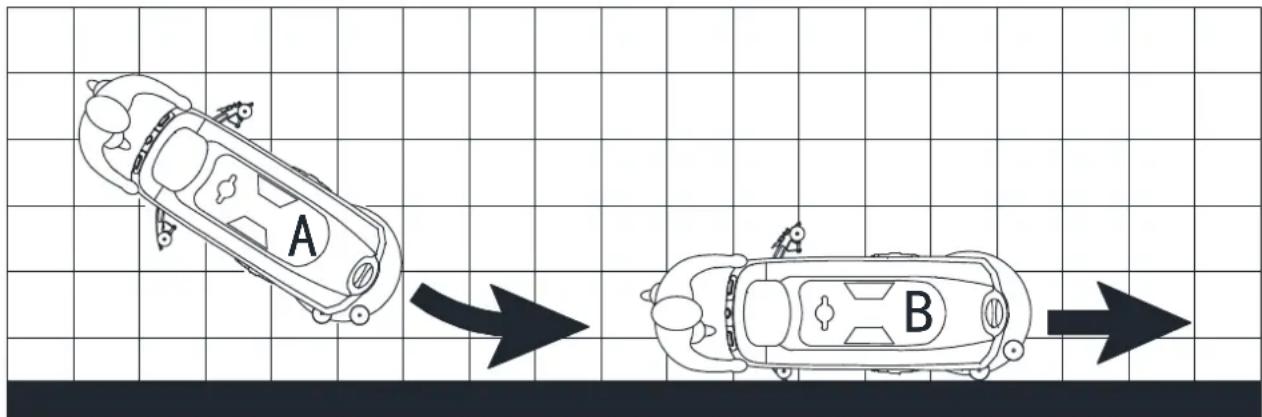

Para el fregado/secado correcto de los suelos en los lados de las paredes, Viper sugiere aproximarse a las paredes con el lado derecho de la máquina (A y B, Fig. 9) como se indica en la figura.

¡PRECAUCIÓN!

Para evitar cualquier daño a la superficie del suelo, apague los portacepillos/porta-discos cuando la máquina se detiene en un lugar, especialmente cuando la función de presión extra está activa.

A B

Figura 9

Descarga de la batería durante el funcionamiento

Mientras que la luz de aviso verde (A, Fig. 11) está iluminada, las baterías permiten que la máquina funcione normalmente. Cuando luz de aviso verde (A) se apaga y se ilumina la luz de aviso amarilla (B), es aconsejable cargar las baterías ya que la carga restante durará unos pocos minutos (dependiendo de las características de la batería y el trabajo a realizar). Cuando se ilumina la luz de aviso roja (C), las baterías están completamente descargadas. Pasados algunos segundos, el portacepillos/porta-discos se apaga automáticamente, mientras que el sistema de aspiración y el sistema de accionamiento (solo para máquinas con tracción) siguen funcionando, para concluir el secado del suelo y conducir la máquina a la zona de carga designada.

¡PRECAUCIÓN!

No utilice la máquina con las baterías descargadas, para evitar dañar las baterías y acortar su vida útil.

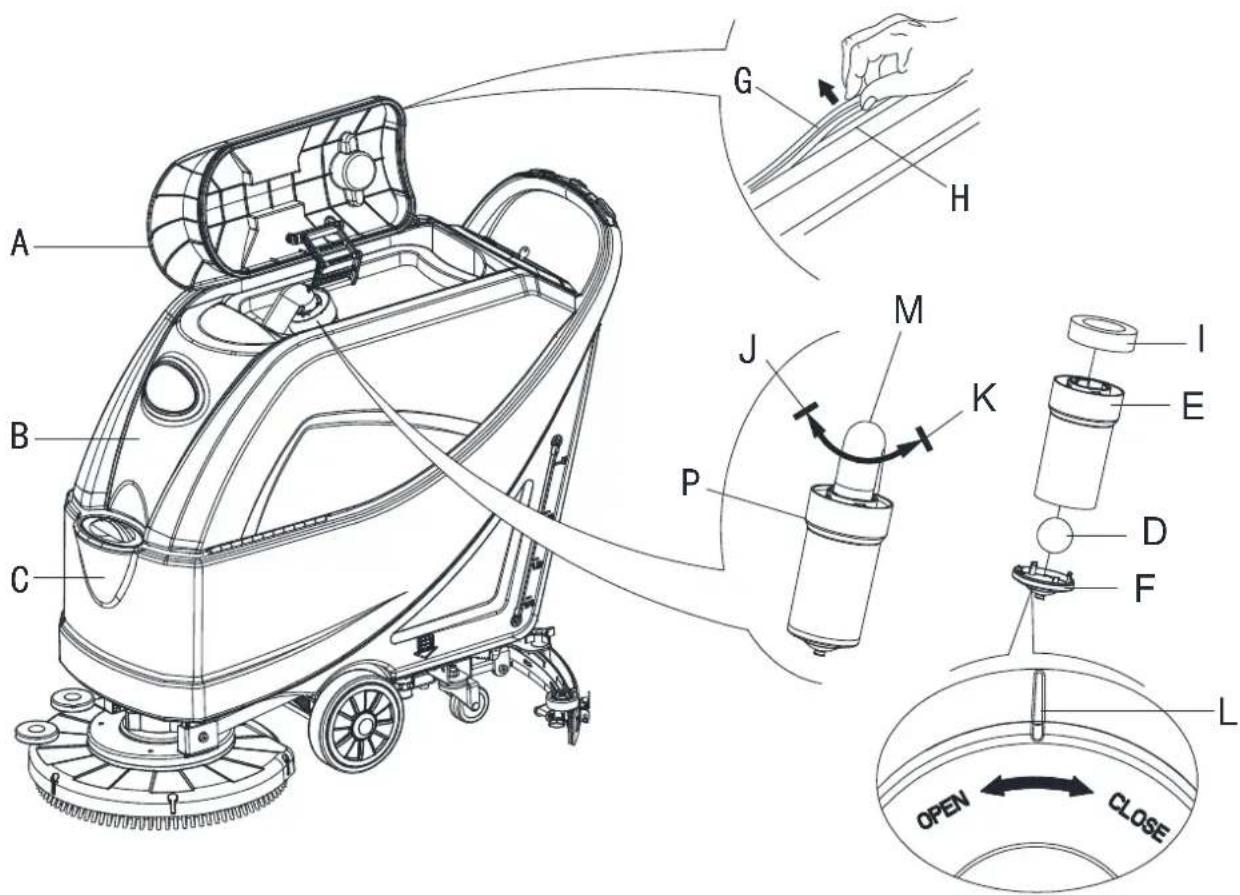

VACIAR LOS DEPÓSITOS

Un sistema de cierre del flotador automático (A, Fig. 11) bloquea el sistema de aspiración cuando el depósito de agua sucia (B) está lleno. La desactivación del sistema de aspiración se indica mediante un aumento repentino en la frecuencia de ruido del motor del sistema de aspiración, y también el suelo no se seca.

¡PRECAUCIÓN!

Si el sistema de aspiración se apaga accidentalmente (por ejemplo, cuando el flotador se activa debido a un movimiento brusco de la máquina), para reanudar la operación: apague el sistema de aspiración pulsando el interruptor (D, Fig. 10), a continuación, abra la tapa (C, Fig. 11) y compruebe que el flotador dentro de la rejilla (a) ha bajado al nivel del agua. Luego cierre la tapa (c) y ponga en marcha el sistema de aspiración pulsando el interruptor (D, Fig. 10).

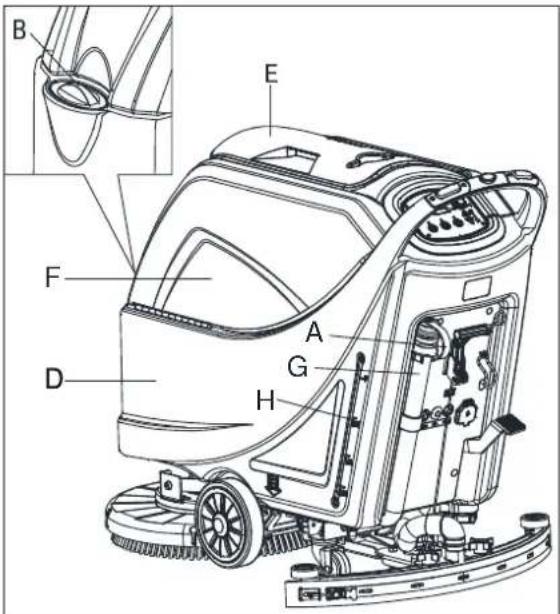

Cuando el depósito de agua sucia (B, Fig. 11) está lleno, vacíelo de acuerdo con el siguiente procedimiento.

Vaciar el depósito de agua sucia

1. Pare la máquina.
2. Levante la grupo de cepillo del portacepillos/porta-discos (E, Fig.10) pisando el pedal (F).
3. Levante la boquilla de aspiración (G) usando la palanca (H).
4. Conduzca la máquina a la zona de vertido designada.
5. Vacíe el depósito de agua sucia usando la manguera (I). A continuación, enjuague el depósito (B, Fig. 11) con agua lim-pia.

INSTRUCCIONES DE USO ESPAÑOL

¡PRECAUCIÓN!

Al drenar el agua residual, el tubo de aspiración de los residuos se debe doblar (A, Fig. 12) y descender a la posición más baja posible (B, Fig. 12). A continuación, abra la tapa del tubo de aspiración de residuos para drenar el agua. Evite que la boca del tubo de aspiración de residuos esté orientada hacia arriba para drenar el agua verticalmente. Esto es para prevenir que las aguas residuales salpiquen al operario.

1. Realice los pasos 1 a 4.

Vaciar el depósito de solución/agua limpia

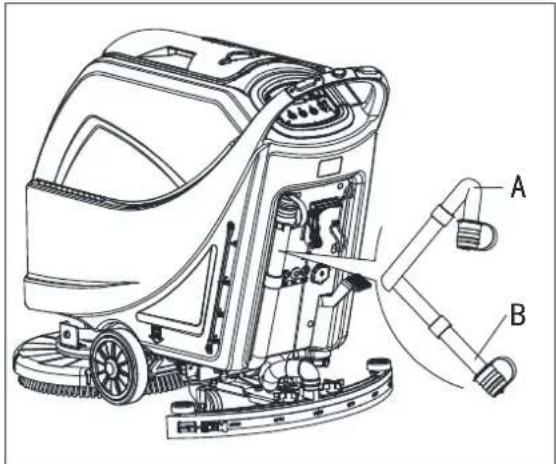

1. Vacíe el depósito de solución usando la manguera (A, Fig. 13). Después del uso, enjuague el tanque con agua limpia.

DESPUÉS DE USAR LA MÁQUINA

Después de usar, antes de guardar la máquina:

1. Retire los portacepillos/porta-discos.
2. Vacíe los depósitos (B y C, Fig. 13) tal y como se indica en el apartado anterior.
3. Vaciar el depósito de solución (Consejo).
4. Guarde la máquina en un lugar limpio y seco, con los porta- cepillos/porta-discos y la escobilla de goma levantados o desmontados.

INACTIVIDAD PROLONGADA DE LA MÁQUINA

Si la máquina no va a ser utilizado durante más de 30 días, proceda de la siguiente manera:

1. Realice los procedimientos que se muestran en el apartado Después de usar la máquina.
2. Desconecte el conector de la batería (54).

PRIMER PERÍODO DE USO

Después de las primeras 8 horas, compruebe si los elementos de sujeción y unión de la máquina están bien apretados e inspeccione las partes visibles en busca de desgaste y fugas.

Los procedimientos de mantenimiento deben ser realizados cuando la máquina está apagada y el cable del cargador de la batería está desconectado. Además, lea atentamente los capítulos de seguridad en el manual.

Todos los procedimientos de mantenimiento programado o extraordinario deben ser realizados por personal cualificado o un Centro de Servicio autorizado. Este manual sólo describe los procedimientos de mantenimiento generales y comunes.

Para otros procedimientos de mantenimiento que no están en la tabla abajo del programa de mantenimiento, por favor refiérase al Manual de Servicio que puede ser consultado en cualquier Centro de Servicio de nuestra empresa.

El procedimiento marcado con (1) debe realizarse 9 horas después del primer uso de la máquina.

El procedimiento marcado con (2) debe ser realizado por el Centro de Servicio designado por nuestra empresa.

Procedimiento Diario, después de cada uso	Semanal Cada 6 meses Anualmente
Cargar la batería
Limpiar la escobilla de goma
Limpiar el cepillo/soporte de la almohadilla
Limpiar los tanques
Inspeccionar las tiras de sellado de los tanques
Limpiar el filtro del flotador de bola
Inspección y cambio de las láminas de la boquilla de aspiración
Limpiar el filtro de agua
Limpiar el filtro de aspiración
Control del nivel de líquido de la batería WET
Inspeccionar si los tornillos y tuercas están bien apretados		(1)
Inspeccionar o reemplazar la escobilla de carbón del cepillo/soporte de del grupo de cepillo			(2)
Inspeccionar o reemplazar la escobilla de carbón del motor de aspiración			(2)
Inspección o cambio del cepillo de carbón del motor del sistema de accionamiento (solo para máquinas con tracción)			(2)

CARGAR LA BATERÍA

NOTA

Cargue las baterías cuando se ilumina la luz de aviso amarilla (F, figura 14) o la roja (G), o al terminar la limpieza.

¡PRECAUCIÓN!

El mantener las baterías cargadas prolongará su vida útil.

¡PRECAUCIÓN!

Cuando las baterías están descargadas, cárguelas lo más pronto posible, ya que esta condición acortará su vida útil. Verifique el nivel de carga una vez por semana como mínimo.

¡ADVERTENCIA!

Durante la carga las baterías HÚMEDAS desprenden gas hidrógeno que es altamente explosivo. Cargue las baterías en áreas bien ventiladas y lejos de llamas descubiertas. No fume mientras se cargan las baterías. Mantenga el depósito abierto mientras se cargan las baterías.

¡ADVERTENCIA!

Durante la carga de las baterías preste especial atención ya que puede haber fugas de líquido de la batería. El líquido de la batería es corrosivo. Si entra en contacto con la piel o los ojos, enjuague con abundante agua y consulte a un médico.

Procedimientos preliminares

1. Abra la tapa (A, Fig. 14) y compruebe si el depósito de agua sucia (B) está vacío, de lo contrario vacíelo mediante la manguera de desagüe (C).
2. Conduzca la máquina a una superficie nivelada.
3. Gire la llave de ignición (F) a la posición «0».
4. Levante la tapa con cuidado (B).

5. Para baterías HÚMEDAS únicamente:

6. Compruebe el nivel de electrolito en el interior de las baterías (D); si es necesario, rellene a través de las tapas (E).

7. Deje todas las tapas de la batería (E) abiertas hasta la próxima carga.

8. Si es necesario, limpie la superficie externa de las baterías (D).

9. Cargue las baterías de acuerdo con el siguiente procedimiento.

Cargar las baterías con un cargador instalado en la máquina

1. Conecte el cable del cargador de baterías (A, Fig. 15) a la red eléctrica (G) (la frecuencia y el voltaje de la red eléctrica debe ser compatible con los valores del cargador de baterías que aparecen en la placa de número de serie de la máquina (F). Cuando el cargador de baterías está conectado a la red eléctrica, todas las funciones de la máquina se desactivan automáticamente. Si la luz de aviso roja (B) en el panel de control del cargador de baterías permanece iluminada, esto significa que el cargador está cargando las baterías.

2. Cuando se ilumine la luz de aviso verde (C), la carga de la batería se ha completado.

3. Una vez que haya terminado la carga de la batería, desconecte el cable del cargador de baterías (A) de la red eléctrica (G) y enróllelo alrededor de la carcasa (D).

4. Baje el depósito con cuidado.

NOTA

Para obtener más información sobre el funcionamiento del cargador de baterías (E, Fig. 15), consulte el manual correspondiente.

D A F B C E VACUUM TRACTION BRUSH G

Figura 15

LIMPIAR EL CEPILLO/DISCOS

¡PRECAUCIÓN!

Es aconsejable usar guantes de protección al limpiar el cepillo/ almohadilla, ya que puede haber escombros cortantes.

1. Desmonte el cepillo/almohadilla de la máquina, tal y como se indica en el capítulo Uso.
2. Limpie y lave el cepillo/almohadilla con agua y detergente.
3. Compruebe que los cepillos/discos están en condiciones de uso y no excesivamente desgastados; si es necesario, cámbielos.

LIMPIAR EL FILTRO DE SOLUCIÓN

1. Conduzca la máquina a una superficie nivelada.
2. Asegúrese de que la máquina está apagada y la llave de encendido (54) ha sido retirada.
3. Vaciar el depósito de solución (Consejo).
4. Retire la cubierta transparente (D) y a continuación retire el colador del filtro (E). Límpielos y móntelos en el soporte (F).

NOTA

El colador del filtro (E) debe ser colocado correctamente en la carcasa (H) del soporte (F).

LIMPIEZA DE LOS LABIOS

NOTA

La boquilla deben estar limpia igual que los labios de goma deben estar en buenas condiciones con el fin de conseguir un buen secado.

¡PRECAUCIÓN!

Es aconsejable usar guantes de protección al limpiar la escobilla de goma, ya que puede haber escombros cortantes.

1. Conduzca la máquina a una superficie nivelada.
2. Gire la llave de ignición (A, Fig. 17) a la posición «0».
3. Baje la escobilla de goma (B) usando la palanca (C).
4. Afloje las perillas (D) y desmonte la escobilla de goma (B).
5. Desconecte el tubo de aspiración (E) de la escobilla de goma.

6. Limpie el escurrido de acero o aluminio (Fig. 18). Limpie especialmente los compartimentos (A) y el orificio (B). Compruebe si la lámina delantera (C) y la posterior (D) están íntegras o tienen cortes y grietas; reemplácelas si es necesario (consulte el procedimiento en el siguiente apartado).

7. Monte la escobilla de goma en el orden inverso al desmontaje.

INSPECCIÓN Y CAMBIO DE LAS LÁMINAS DE LA BOQUILLA DE ASPIRACIÓN

1. Limpie el escurridor de acero o de aluminio, tal y como se indica en el apartado anterior.
2. Compruebe si los bordes (E, Fig. 20) de la lámina delantera (C) y los bordes (F) de la lámina posterior (D) están en el mismo nivel, en su longitud; si es necesario ajuste su altura de acuerdo con el siguiente procedimiento:

- Retire la barra de unión (G), desenganche los elementos de fijación (M) y ajuste la lámina posterior (D), luego enganche los elementos de fijación (M) y vuelva a instalar la barra de unión (G).

- Afloje las perillas (I) y ajuste la lámina delantera (C), luego apriete las perillas.

1. Compruebe si se detectan signos de desgaste, cortes y grietas en la lámina delantera (C) y en la posterior (D); si es necesario reemplácelas de acuerdo con el siguiente procedimiento. Compruebe si la esquina frontal (J) de la lámina posterior (D) está desgastada; si es necesario, dé la vuelta a la lámina para sustituir la esquina desgastada con la íntegra. Si ambas las esquinas están demasiado desgastadas, reemplace la lámina de acuerdo con el siguiente procedimiento:

- Retire la barra de unión (G), desenganche los elementos de fijación (M) y retire el listón de retención (K). A continuación, reemplace/dé la vuelta a la lámina posterior (D). Monte la lámina en el orden inverso al desmontaje.

- Desenrosque las perillas (I) i retire el listón de retención (L), a continuación, reemplace la lámina delantera (C). Monte la lámina en el orden inverso al desmontaje. Después de la sustitución (o la vuelta) de la lámina, ajuste la altura como se muestra en el paso anterior.

1. Conecte el tubo de aspiración (A, Fig. 19) con la escobilla de goma.

2. Monte la escobilla de goma (B) y enrosque las perillas (C).

3. Si es necesario, ajuste el balance de la escobilla mediante la perilla de ajuste (D).

REJILLA DEL DEPÓSITO Y DE LA ASPIRACIÓN CON LIMPIEZA DEL FLOTADOR E INSPECCIÓN DE LA JUNTA DE LA TAPA

1. Conduzca la máquina a una superficie nivelada.
2. Asegúrese que la máquina está apagada y la llave de ignición (54) ha sidoretirada.

3. Gire la tapa del tanque de recuperación (A, Figura 21) a la posición de 90 grados, donde se puede despegar del tanque, y luego desmonte el filtro de flotador de bola (P) del tanque.

4. Limpie la tapa del tanque de recuperación (A), tanque de recuperación (B), el tanque de agua limpia (C) y el marco de soporte de filtro del flotador (E). Vacíe el tanque de recuperación usando la manguera de vaciado (B, Figura 23).

5. Si es necesario, siga los símbolos "ABIERTO" y "CERRADO", como se muestra en la (Figura 21) para abrir la tapa inferior (F) del filtro del flotador de bola y luego limpiar la bola del flotador (D), el marco de soporte del filtro (E) y la esponja de filtro (I). Después de la limpieza, fijar la bola del flotador (D) en el marco de soporte del filtro (E) y luego alinee la ranura de marca (L) de la tapa inferior (F) del filtro del flotador con la ranura de marca (L) del marco de soporte del filtro del flotador (E). Enrosque la tapa inferior del filtro flotador de bola apretándola bien, y fijar la esponja del filtro (I) en el marco de soporte del filtro del flotador (E). Por último, conecte la manguera de aspiración de agua sucia (M).

6. Inspeccione la integridad de las tiras de sellado de los tanques.

NOTA

La tira de sellado del tanque (G) sirve para producir el vacío dentro del tanque cuando funciona el motor de aspiración. El tanque debe ser sellado para poder absorber eficazmente el agua del suelo hasta el depósito de recuperación.

1. Compruebe si la superficie de contacto de la tira de sellado (G) de sellado es íntegra y el sellado es suficiente. Si es necesario, saque la tira de sellado del tanque a través de la ranura (H) y reemplácela. Aplique una nueva tira de sellado como se muestra en la (Figura 21), la junta debe estar de vuelta en la zona media.

2. Cierre la tapa del tanque de recuperación (A).

1. Gire la llave de ignición (A, Fig. 22) a la posición «I».
2. Pulse el interruptor (B) y compruebe el cronómetro (C) para ver el número total de horas de trabajo (fregado/secado) realizadas por la máquina.
3. Pulse el interruptor (B) otra vez.
4. Gire la llave de ignición (A) a la posición «0».

INSPECCIÓN/CAMBIO DEL FUSIBLE

1. Gire la llave de ignición (A, Fig. 22) a la posición «0».
2. Desconecte el cable de alimentación (C, Fig. 23) de la red eléctrica.

3. Retire los tornillos (C. Fig. 24) en el panel de control (D), a continuación, dé la vuelta al Tablero del panel de control (PCB) para encontrar el fusible (A, B, Fig. 24).

4. Inspeccione/cambie los siguientes fusibles: C) Fusible F1, fusible de circuito de baja tensión: (5A) D) Fusible F3, fusible de liberación del cepillo: (20A)

5. Lleve a cabo los pasos de 1 a 3 en el orden inverso.

6. Inspeccione/presione hacia abajo o cambie los siguientes disyuntores:

H) Disyuntor F5, disyuntor del motor de aspiración: (30A)
I) Disyuntor F4, disyuntor del sistema de accionamiento: (12A) (*)
J) Disyuntor F2, disyuntor del motor del cepillo: (30A)

(*): Solo para máquinas con tracción

Además de los componentes estándar, la máquina puede equiparse con los siguientes accesorios/opciones, de acuerdo con su uso específico:

Para más información sobre los accesorios opcionales mencionados anteriormente, póngase en contacto con un distribuidor autorizado.

ACCESORIOS/OPCIONES

Consulte la sección «Lista de piezas»

1. Baterías de GEL/AGM

2. Discos de diferentes materiales

RESOLUCIÓN DE PROBLEMAS

PROBLEMA Causa probable Remedio
Los motores no arrancan; no se iluminan las luces de aviso.	El conector de la batería está desconectado. Conecte el conector de la batería.
	Las baterías están completamente descargadas. Cargue las baterías
La máquina no se mueve (Solo para máquinas con tracción)	La máquina se ha encendido con la llave de ignición y mante- niendo pulsado uno de los interruptores.	Gire la llave de ignición a la posición «0», luego vuelva a intentar a poner la máquina en marcha sin pulsar los interruptores.
Los tres indicadores de carga están parpadeando al mismo tiempo.	Sobrecarga del motor del cepillo. Utilice cepillos menos agresivos.
	Hay cuerpos extraños (hilos enredados, etc.) que pueden im-pedir la rotación del cepillo.	Limpie el cje del cepillo.
Los cepillos no funcionan, la luz de aviso roja está iluminada.	Las baterías están descargadas. Cargue las baterías
La aspiración de agua sucia es insuficiente.	El depósito de agua sucia está lleno. Vacíe el depósito.
	La manguera está desconectada de la escobilla de goma. Conéctelo.
	La rejilla de aspiración está obstruida o el flotador está atasca-do y cerrado.	Limpie la rejilla y compruebe el flotador.
	La escobilla de goma está sucia o las láminas están dañadas y desgastadas.	Limpie y compruebe la escobilla de goma.
	La tapa del depósito no está cerrada bien, o la junta está daña-da o el tubo curvado está obstruido.	Cierre la tapa bien, o cambie la junta o limpie el tubo curvado.
	El depósito de recogida de agua sucia está sucio. Límpielo.
El flujo de solución a los cepillos no es suficiente.	El filtro de solución/agua limpia está sucio. Limpie el filtro.
La escobilla de goma deja rastros en el suelo.	Bajo las láminas de la escobilla de goma se han acumulado escombros.	Elimine los escombros.
	Las láminas de la escobilla están desgastadas, astilladas o rasgadas.	Reemplace las láminas.
	La escobilla de goma no se ha ajustado con la perilla. Ajuste.

NOTA

Máquina con cargador de baterías instalado, no puede funcionar si el cargador no está a bordo. En caso de mal funcionamiento del cargador de baterías, póngase en contacto con un centro de servicio autorizado.

Para más información consulte el Manual de servicio, disponible en cualquier Centro de Servicio.

DESGUACE

Deseche la máquina mediante una institución de tratamiento de residuos calificada.

Antes de desechar máquina, por favor lleve y separe el subconjunto a continuación que debe eliminarse en forma adecuada según las leyes y reglamentos pertinentes.

- Batería

- Cepillo/Soporte de la almohadilla

- Manguera y piezas de plástico

- Componentes eléctricos y electrónicos (*)

(*) Por favor, póngase en contacto con el centro de servicio de la compañía para desechar los componentes eléctricos y electrónicos.

TABLE OF CONTENTS

GENERAL VIEW....77

SOLUTION TANK ASSEMBLY....79

RECOVERY TANK ASSEMBLY....81

CONTROL SYSTEM AND ELECTRICAL SYSTEM....83
