TAIFUN M 50S - Cortadora de césped eléctrica EINHELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped de gasolina
Marca	Einhell
Modelo	TAIFUN M 50S
Tipo de motor	Briggs & Stratton Classic 35
Potencia del motor	2,6 kW / 3,5 CV
Velocidad del motor en ralentí	2800 min⁻¹
Ancho de corte	500 mm
Altura de corte	30 - 80 mm, ajustable en 5 posiciones (delanteras) y 3 posiciones (traseras)
Capacidad del recolector de hierba	45 L
Nivel sonoro	Conforme a la norma CEE 84/538
Vibraciones en el mango	2,4 m/s² (según ISO 5349)
Alimentación	Gasolina
Depósito de combustible	Integrado en el chasis
Mecanismo de rodadura	Con palanca de embrague para tracción de las ruedas
Freno motor	Sí, palanca de seguridad
Regulación de gas	Regulador de gas para velocidad de rotación
Montaje	Mango plegable, recolector de hierba a montar
Mantenimiento y limpieza	Limpieza con cepillo o paño; evitar disolventes y agua; revisión regular de la cuchilla
Seguridad	Freno motor, deflector de salida, distancia de seguridad, parada del motor antes del mantenimiento
Piezas de repuesto y reparabilidad	Piezas de repuesto originales recomendadas; servicio postventa Einhell
Garantía	12 meses a partir de la fecha de compra

Preguntas frecuentes - TAIFUN M 50S EINHELL

¿Qué tipo de combustible usar para el cortacésped TAIFUN M 50S?

Use gasolina sin plomo, como se recomienda para los motores Briggs & Stratton. Consulte el manual para la posible mezcla si su motor lo requiere (generalmente gasolina pura para este tipo de motor).

¿Cómo arrancar el cortacésped?

Presione tres veces el botón de cebado del carburador. Coloque el regulador de gas en posición A. Accione la palanca del freno motor y tire vigorosamente del cable del arrancador reversible.

¿Cómo ajustar la altura de corte?

La altura de corte se ajusta individualmente en cada rueda. Para las ruedas delanteras, tire de la palanca de ajuste hacia afuera y enganche en la posición deseada (5 posiciones). Para las ruedas traseras, tire la rueda hacia adelante y déjela encajar en el hueco (3 posiciones).

¿Cómo mantener la cuchilla?

Detenga el motor y espere la parada completa de la cuchilla. Use guantes de protección. Afloje la tuerca de plástico (llave 34 mm, sentido antihorario), retire la cuchilla y reemplácela respetando el sentido de montaje. Vuelva a apretar la tuerca (sentido horario).

¿Qué hacer en caso de vibraciones anormales?

Las vibraciones excesivas pueden indicar una cuchilla desequilibrada o deformada. Detenga inmediatamente el cortacésped, verifique la cuchilla y sus fijaciones. Reemplace la cuchilla si es necesario.

¿Qué tipo de aceite de motor usar?

El motor Briggs & Stratton Classic 35 requiere un aceite de calidad SAE 30 (o 10W-30 para temperaturas variables). Verifique el nivel de aceite regularmente y cámbielo según las recomendaciones del fabricante del motor.

¿Cómo limpiar el cortacésped después del uso?

Use un cepillo o un paño para eliminar los residuos de hierba. No use disolventes ni agua para evitar dañar los componentes. Limpie preferiblemente después de parar el motor y enfriamiento.

¿Puedo cortar en una pendiente?

Sí, pero corte transversalmente a la pendiente y no supere una inclinación de 15 %. Tenga cuidado al cambiar de dirección y no corte en pendientes mojadas.

¿Cómo almacenar el cortacésped en invierno?

Vacíe el depósito de combustible o agregue un estabilizador. Limpie cuidadosamente el cortacésped. Guárdelo en un lugar seco y protegido de las heladas. Verifique el estado de la cuchilla y las conexiones antes de la próxima temporada.

¿Dónde encontrar piezas de repuesto?

Use exclusivamente piezas de repuesto originales Einhell. Contacte a su distribuidor o al servicio postventa Einhell indicado en el manual (1, Rue du Chemin de Fer, F-67110 Reichshoffen).

MANUAL DE USUARIO TAIFUN M 50S EINHELL

E Indice de contenido

Planos generales y en detalle 3-4

Explicación de las etiquetas de aviso 5

Instrucciones de seguridad 15-16

Montaje de los componentes 16

Instrucciones para el uso 17

Mantenimiento y almacenaje, cambio de cuchillas, características técnicas 17

Plano de expansión 18

Lista de piezas de recambio 19-20

Declaración de conformidad 22

Certificado de garantía 23

A 1 2 3 4 5 6 7 8 9 10

1 1 Lea el manual de instrucciones
2 Atención cuchillas girando a velocidad
3 Observe la distancia de seguridad
4 No corte nunca el césped estando la bolsa de recogida o el chasis trasero abierto.
5 Atención, las cuchillas siguen girando después de haber parado el motor
6 Antes de hacer cualquier trabajo de cuidado o mantenimiento, de limpieza o de ajuste es imprescindible para el motor, retirar la llave de encendido y leer el manual de instrucciones.

D

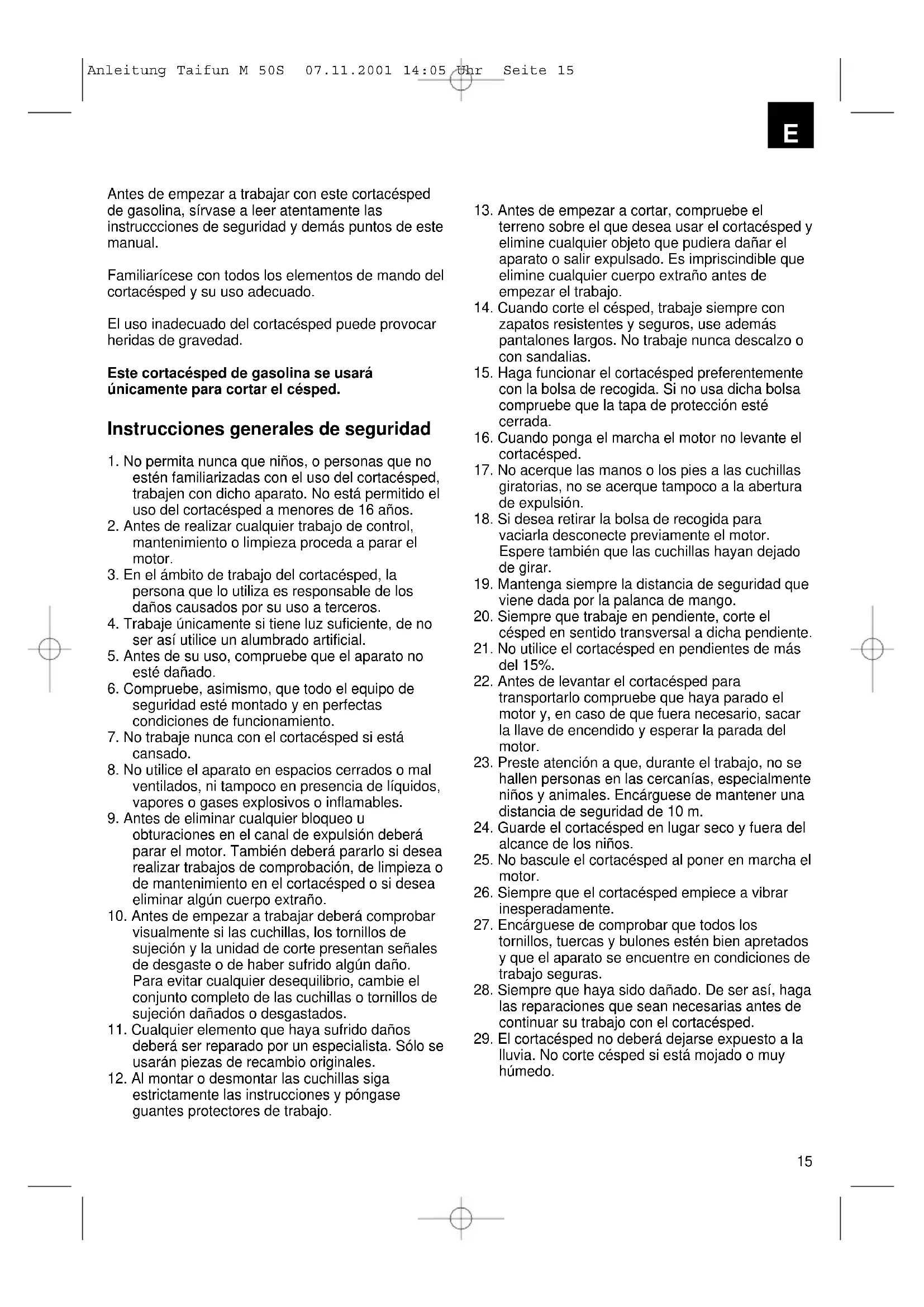

Antes de empezar a trabajar con este cortacésped de gasolina, sírvase a leer atentamente las instrucciones de seguridad y demás puntos de este manual.

Familiarícese con todos los elementos de mando del cortacésped y su uso adecuado.

El uso inadecuado del cortacésped puede provocar heridas de gravedad.

Este cortacésped de gasolina se usará únicamente para cortar el césped.

Instrucciones generales de seguridad

1. No permita nunca que niños, o personas que no estén familiarizadas con el uso del cortacésped, trabajen con dicho aparato. No está permitido el uso del cortacésped a menores de 16 años.
2. Antes de realizar cualquier trabajo de control, mantenimiento o limpieza proceda a parar el motor.
3. En el ámbito de trabajo del cortacésped, la persona que lo utiliza es responsable de los daños causados por su uso a terceros.
4. Trabaje únicamente si tiene luz suficiente, de no ser así utilice un alumbrado artificial.
5. Antes de su uso, compruebe que el aparato no esté dañado.
6. Compruebe, asimismo, que todo el equipo de seguridad esté montado y en perfectas condiciones de funcionamiento.
7. No trabaje nunca con el cortacésped si está cansado.
8. No utilice el aparato en espacios cerrados o mal ventilados, ni tampoco en presencia de líquidos, vapores o gases explosivos o inflamables.
9. Antes de eliminar cualquier bloqueo u obturaciones en el canal de expulsión deberá parar el motor. También deberá pararlo si desea realizar trabajos de comprobación, de limpieza o de mantenimiento en el cortacésped o si desea eliminar algún cuerpo extraño.
10. Antes de empezar a trabajar deberá comprobar visualmente si las cuchillas, los tornillos de sujeción y la unidad de corte presentan señales de desgaste o de haber sufrido algún daño. Para evitar cualquier desequilibrio, cambie el conjunto completo de las cuchillas o tornillos de sujeción dañados o desgastados.
11. Cualquier elemento que haya sufrido daños deberá ser reparado por un especialista. Sólo se usarán piezas de recambio originales.

12. Al montar o desmontar las cuchillas siga estrictamente las instrucciones y póngase guantes protectores de trabajo.

13. Antes de empezar a cortar, compruebe el terreno sobre el que desea usar el cortacésped y elimine cualquier objeto que pudiera dañar el aparato o salir expulsado. Es impriscindible que elimine cualquier cuerpo extraño antes de empezar el trabajo.

14. Cuando corte el césped, trabaje siempre con zapatos resistentes y seguros, use además pantalones largos. No trabaje nunca descalzo o con sandalias.
15. Haga funcionar el cortacésped preferentemente con la bolsa de recogida. Si no usa dicha bolsa compruebe que la tapa de protección esté cerrada.
16. Cuando ponga el marcha el motor no levante el cortacésped.
17. No acerque las manos o los pies a las cuchillas giratorias, no se acerque tampoco a la abertura de expulsión.
18. Si desea retirar la bolsa de recogida para vaciarla desconecte previamente el motor. Espere también que las cuchillas hayan dejado de girar.
19. Mantenga siempre la distancia de seguridad que viene dada por la palanca de mango.
20. Siempre que trabaje en pendiente, corte el césped en sentido transversal a dicha pendiente.
21. No utilice el cortacésped en pendientes de más del 15%.
22. Antes de levantar el cortacésped para transportarlo compruebe que haya parado el motor y, en caso de que fuera necesario, sacar la llave de encendido y esperar la parada del motor.
23. Preste atención a que, durante el trabajo, no se hallen personas en las cercanías, especialmente niños y animales. Encárguese de mantener una distancia de seguridad de 10 m.
24. Guarde el cortacésped en lugar seco y fuera del alcance de los niños.
25. No bascule el cortacésped al poner en marcha el motor.
26. Siempre que el cortacésped empiece a vibrar inesperadamente.
27. Encárguese de comprobar que todos los tornillos, tuercas y bulones estén bien apretados y que el aparato se encuentre en condiciones de trabajo seguras.
28. Siempre que haya sido dañado. De ser así, haga las reparaciones que sean necesarias antes de continuar su trabajo con el cortacésped.
29. El cortacésped no deberá dejarse expuesto a la lluvia. No corte césped si está mojado o muy húmedo.

E

1. Conduzca el cortacésped a paso normal, no se apresure.
2. Ponga especial cuidado al cambiar de sentido en una pendiente.
3. Ponga también especial cuidado siempre que dé la vuelta con el cortacésped o lo acerque al propio cuerpo
4. Pare las cuchillas si tiene que transportar el cortacésped sobre otras superficies que no sean hierba o mientras esté transportando el aparato al césped que desea cortar o lo retire del césped ya cortado.
5. Siga las instrucciones dadas por el fabricante. Compruebe que entre sus pies y el cortacésped exista siempre la distancia de seguridad necesaria.
6. No levante o transporte el cortacésped, estando el motor en marcha.
7. Antes de alejarse del cortacésped proceda a parar el motor.
8. Antes de guardar el aparato en un espacio cerrado, deje que se enfríe el motor.
9. Compruebe regularmente que la bolsa de recogida no presente síntomas de desgaste o haya perdido su capacidad de funcionar.

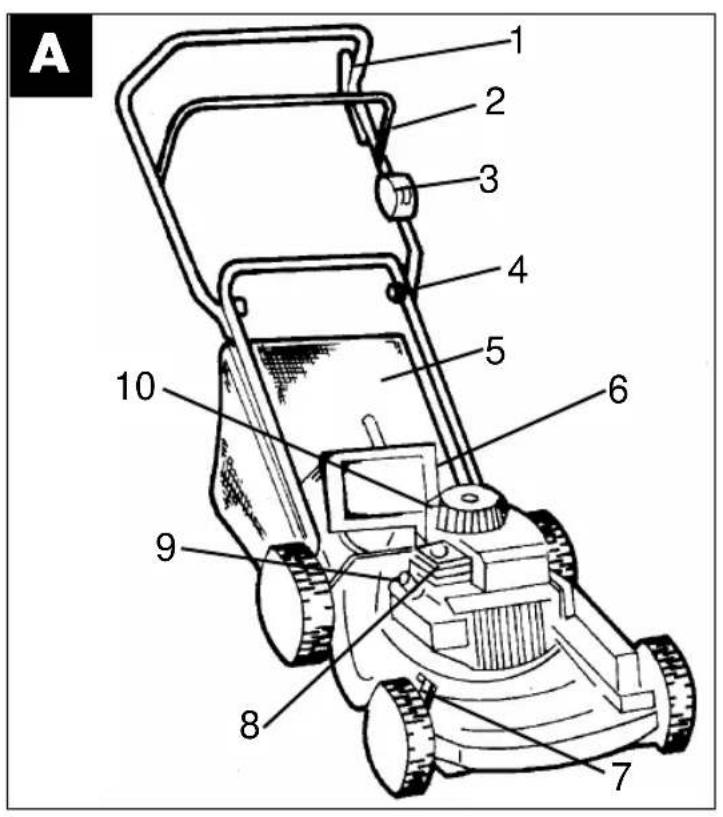

Plano de montaje (Ilus. A)

1 Palanca para el freno del motor
2 Palanca de cambio de marchas para el motor
3 Acelerador
4. Manecilla de plástico
5 Bolsa de recogida
6 Tapa de expulsión
7 Palanca de ajuste para la altura de corte
8 Filtro de aire y carburador
9 Depósito
10 Cable de accionamiento e inversión

Montaje de los componentes

El suministro del cortacésped incluye varias piezas que no han sido todavía montadas. El montaje de dichas piezas es muy sencillo si observa las instrucciones siguientes:

1. Montaje de la bolsa de recogida de la hierba (Ilus. H-M)

Coloque la bolsa de recogida por encima del bastidor de soporte. Compruebe que el fondo de plástico se halle en la parte inferior. Sujete las asas laterales en el bastidor.

2. Palancas de maniobra

Extraiga el cortacésped de su embalaje. En una caja encontrará las dos palancas ya premontadas. Sujete la palanca al chasis como se indica en la ilustración D. Para ello, abra la tapa posterior del cortacésped y atornille la palanca de empuñadura con los tornillos adjuntos (llus. D).

Atornille la parte superior de la palanca con la parte inferior, apretando para ello las dos manivelas de plástico (llus. A4) suministradas.

Sujete el cable del acelerador, el cable para frenar del motor, que conduce de la parte superior de la palanca de mano al motor, usando para ello los dos clips que se hallan en la palanca.

3. Ajuste de la altura de corte

• Antes de comenzar a cortar el césped compruebe que las cuchillas estén afiladas y que ni ellas ni los elementos de sujeción estén dañados. Siempre que se desgaste una cuchilla deberá cambiar todo el juego para no crear un desequilibrio en el sistema de corte. Antes de hacer dicha comprobación desconecte y desenchufe el aparato.
• La altura de corte se ajusta siempre directamente en las cuatro ruedas. Se pueden ajustar 5 alturas diferentes en las ruedas delanteras y 3 en las ruedas traseras.
• Tire de la palanca de ajuste hacia fuera y ajuste la altura de corte deseada individualmente en cada rueda delantera. La palanca se enclava en la posición deseada (llus. E1). Para ajustar la altura de corte en las ruedas traseras proceda a de la rueda hacia delante y enclávela cuando haya alcanzado la altura de corte deseada (llus. E 2).

4. Como poner en marcha el cortacésped

Con el fin de evitar que el cortacésped se ponga en marcha de forma involuntaria, ha sido dotado de un freno de motor (llus. A pos. 1 y ilus. G), el cual deberá ser presionado antes de poder poner en marcha el cortacésped. Al soltarla, esta palanca de puesta en marcha deberá volver a su posición de salida y el motor se parará automáticamente.

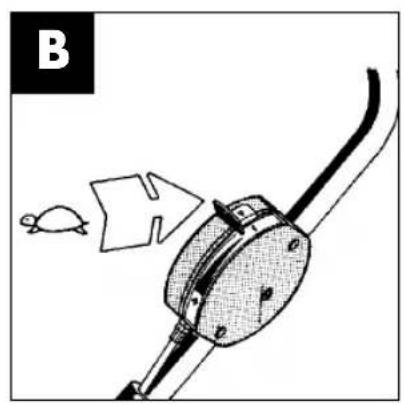

Antes de poner en marcha el cortacésped pulse tres veces el botón de bombeo del carburador (ilus. A pos. 8 y ilus. F). Coloque el acelerador (ilus. A pos.

3) en posición A (ilus. C). Presione la palanca para el freno del motor (ilus. G) y tire con fuerza del cable de puesta en marcha (ilus. A pos. 10). Con el acelerador se puede regular la velocidad y las revoluciones de la cuchilla.

Antes de empezar a cortar el césped debería repetir varias veces dicha operación para cerciorarse de que todo funciona correctamente. Cada vez que tenga que hacer algún trabajo de ajuste o una reparación del cortacésped espere hasta que las cuchillas hayan dejado de girar.

Antes de hacer cualquier trabajo de ajuste, de mantenimiento o de reparación, pare el motor.

5. Propulsión

Para poner en marcha el motor estire hacia atrás la palanca del cambio de marchas (llus. A pos. 2). Mantenga el cambio de marchas hacia atrás, para así mantener el motor acoplado. Tan pronto como suelte la palanca del cambio, ésta volverá a su posición original y el accionamiento será desembragado.

Instrucciones para el uso

1. Como cortar el césped

Escoja la altura de corte según la longitud efectiva del césped. Haga varias pasadas, de manera que sólo se corten 4 cm de césped en cada pasada.

Proceda a vaciar la bolsa de recogida antes de que esté demasiado llena, evitando así que se produzcan obturaciones en el canal de expulsión. No vuelva a pasar por encima de la yerba ya cortada, para evitar así recoger más césped y así obturar el expulsor y sobrecargar el motor innecesariamente.

2. Las cuchillas

Tenga en cuenta que las cuchillas siguen girando unos segundos. No intente nunca parar las cuchillas. Compruebe regularmente que las cuchillas estén bien sujetas, en buenas condiciones y afiladas. De lo contrario proceda a afilarlas o sustituirlas.

Si, estando las cuchillas en movimiento, chocan con un objeto sólido, pare el cortacésped y espere hasta que las cuchillas se hayan parado completamente. A continuación compruebe el estado de las cuchillas y de su sujeción. En caso de haber sufrido daños será preciso sustituirlas.

Mantenimiento y almacenaje

- Compruebe que todos los elementos de sujeción (tornillos tuercas, etc.) estén bien apretados, para así poder trabajar con el cortacésped de

forma segura.

- Compruebe regularmente que el equipo de recogida del césped no sufra desgaste. - Sustituya las piezas desgastadas o dañadas. El cuidado regular del cortacésped no sólo conserva su duración de vida y su capacidad de rendimiento, sino que facilita el corte cuidadoso de su césped. Para limpiar el aparato utilice un cepillo o un trapo. No utilice disolventes o agua para eliminar la suciedad. Los trabajos de limpieza y mantenimiento deberán hacerse con el motor parado y estando el aparato desenchufado.

Las cuchillas son el componente que presenta un desgaste más pronunciado. Compruebe regularmente el estado de las mismas y su sujeción. Tan pronto como se presenten señales de desgaste deberán ser sustituidas. Si el cortacésped empieza a vibrar de forma poco usual significa que las cuchillas no han sido debidamente equilibradas o que se han deformado debido a golpes recibidos. En este caso deberán ser reparadas o sustituidas.

Cambio de cuchillas

¡Atención! Póngase guantes de trabajo. A continuación proceda a aflojar la tuerca de plástico con una llave de 34 mm, girando en sentido contrario a las manecillas del reloj. Saque la cuchilla y sustitúyala por una nueva, prestando atención a la posición de montaje. Apriete la tuerca girando en sentido de las manecillas del reloj.

Al final de la temporada de corte efectue un repaso general del estado de su cortacésped y elimine los restos acumulados.

Al empezar la nueva temporada deberá comprobar el estado de las cuchillas, del cable de conexión y de las demás conexiones eléctricas.

En caso de requerir una reparación, sírvase a consultar nuestro servicio técnico.

Use sólo piezas de recambio originales.

Características técnicas

Tipo de motor Briggs & Stratton Classic 35

Potencia del motor 2,6 kW/3,5 CV

Velocidad del motor en vacío 2800 min -1

Anchura de corte 500 mm

Altura de corte (5 alturas) de 30 a 80 mm

Bolsa de recogida 45 l

Emisión de ruidos: Este aparato ha sido construido respetando las normas CEE 84/538.

Vibraciones:

Las vibraciones que se constatan en la palanca de mando han sido medidas según ISO 5349, siendo de 2,4 m/s².

El período de garantía comienza el día de la compra y tiene una duración de 1 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta
