Tipo de producto	Horno eléctrico empotrable
Marca	Taurus
Modelo	HM778WHD
Peso neto	29,1 kg
Volumen de la cavidad	78 L
Clase energética	A
Consumo energético (convencional)	0,93 kWh/ciclo
Consumo energético (ventilación forzada)	0,83 kWh/ciclo
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Número de cavidades	1
Funciones de cocción	Descongelación, Convección natural, Ventilación, Calor de suelo ventilado, Grill, Grill express, Doble grill ventilado, WaterSteam Clean System
Temporizador electrónico	Con programación semiautomática y totalmente automática, alarma sonora ajustable
Sistema de limpieza	WaterSteam Clean System (limpieza con vapor a 90°C)
Puerta del horno	Cierre silencioso, cristales extraíbles (doble o triple vidrio según versión)
Accesorios incluidos	Rejilla metálica EasyFix, rejilla metálica, bandeja honda, bandeja pequeña, rieles telescópicos de media extensión
Iluminación del horno	Bombilla E14, 230 V, 15-25 W, resistente a 300°C (clase de eficiencia energética G)
Mantenimiento	Limpieza interior con agua jabonosa, limpieza con vapor WaterSteam, desmontaje de la puerta y los cristales para limpieza
Reparabilidad	Sustitución de la bombilla posible por un profesional, piezas de repuesto disponibles a través de SAT autorizado
Instrucciones de seguridad	Supervisión obligatoria, no usar limpiador de vapor, riesgo de quemadura, no dejar a los niños sin supervisión
Instalación	Empotrable, debe ser instalado por un profesional cualificado, dimensiones de empotramiento: ver manual

Preguntas frecuentes - HM778WHD TAURUS

¿Cómo ajustar la hora en mi horno Taurus HM778WHD?

Después de la conexión, los símbolos 'A' y '000' parpadean. Presione simultáneamente las teclas '+' y '-' hasta que el punto central parpadee. Ajuste la hora con '+' y '-' luego espere a que el punto se detenga.

¿Cómo usar la función de limpieza con vapor WaterSteam?

Ajuste la función a calor estático a 90°C. Vierta 200-250 ml de agua en la bandeja en el fondo del horno. Inicie el ciclo durante 30-60 minutos. Después de enfriar, limpie el interior con un paño.

La puerta del horno no cierra correctamente, ¿qué hacer?

Verifique que ningún accesorio bloquee el cierre. Limpie las juntas. Si la puerta está desajustada, contacte a un profesional. El cierre silencioso requiere soltar la puerta justo antes de la posición cerrada.

¿Cómo reemplazar la bombilla del horno?

Desconecte el aparato y deje enfriar. Retire la cubierta de vidrio, luego desenrosque la bombilla defectuosa. Reemplace con una bombilla E14 de 230V, 15-25W, resistente a 300°C. Vuelva a colocar la cubierta. La operación debe ser realizada por un profesional si es necesario.

¿Qué hacer si el horno no calienta?

Verifique que la alimentación esté conectada y que los otros aparatos funcionen. Asegúrese de que el mando de temperatura esté ajustado correctamente y que la puerta esté cerrada. Si el problema persiste, contacte al SAT.

¿Cómo programar una cocción automática con hora de finalización?

Seleccione la función y la temperatura. Presione 'MODE' hasta que se muestre 'end'. Ajuste la hora de finalización con '+' y '-'. El horno arrancará automáticamente para terminar a la hora elegida.

La cocción es desigual, ¿cómo evitarlo?

Respete los niveles recomendados (ej. nivel 3 para un solo plato). No precaliente demasiado tiempo y evite abrir frecuentemente la puerta. Utilice la función Ventilación para una mejor distribución del calor.

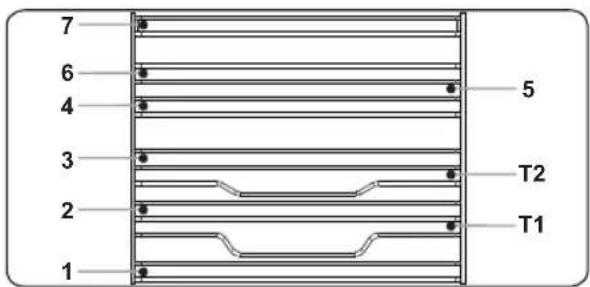

¿Cuáles son los niveles de rejilla recomendados para diferentes cocciones?

Para un solo nivel, use el nivel 3 (o T2 con rieles telescópicos). Para dos niveles, niveles 2 y 4. Para el grill, use el nivel superior (6-7).

¿Cómo ahorrar energía con el horno?

Cocine varios platos a la vez si es posible. Reduzca el precalentamiento (10 minutos suelen ser suficientes). No abra la puerta durante la cocción. Apague el horno al finalizar.

¿Puedo usar papel de aluminio en el horno?

No, nunca cubra el fondo del horno con papel de aluminio ya que puede provocar un sobrecalentamiento. Use las bandejas y rejillas suministradas.

MANUAL DE USUARIO HM778WHD TAURUS

ES. Instrucciones de uso

Gracias por elegir este producto.

Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato. Tómese el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guárdelo por si tuviese que consultarlo más adelante.

Icono Tipo Significado
	ADVERTENCIA Riesgo de lesión grave o muerte
	RIESGO DE DESCARGA ELÉCTRICA Riesgo de voltaje peligroso
	INCENDIO Advertencia; Riesgo de incendio / materiales inflamables
	PRECAUCIÓN Riesgo de lesiones o daños materiales
	IMPORTANTE / NOTA Uso correcto del sistema

ÍNDICE

1.INSTRUCCIONES DE SEGURIDAD 3
1.1. Advertencias generales de seguridad .... 3
1.2. Advertencias para la instalación....5
1.3. Durante el uso....6
1.4. Durante la limpieza y el mantenimiento.... 7
2.INSTALACIÓN Y PREPARACIÓN PARA SU USO....9
2.1. Instrucciones para el instalador....9
2.2.Instalación del horno 9
2.3. Conexión eléctrica y seguridad .....11
3.CARACTERÍSTICAS DEL PRODUCTO 12
4.USO DEL PRODUCTO 13
4.1. Controles del horno 13
4.2. Mesa de cocción.... 14
4.3. Uso del temporizador digital....15
5.LIMPIEZA Y MANTENIMIENTO....19
5.1. Limpieza 19
5.2. Mantenimiento.... 21
6.SOLUCIÓN DE PROBLEMAS Y TRANSPORTE....22
6.1. Solución de problemas....22
6.2. Transporte 22
7. ESPECIFICACIONES TÉCNICAS ...... 23
7.1. Ficha energética....23

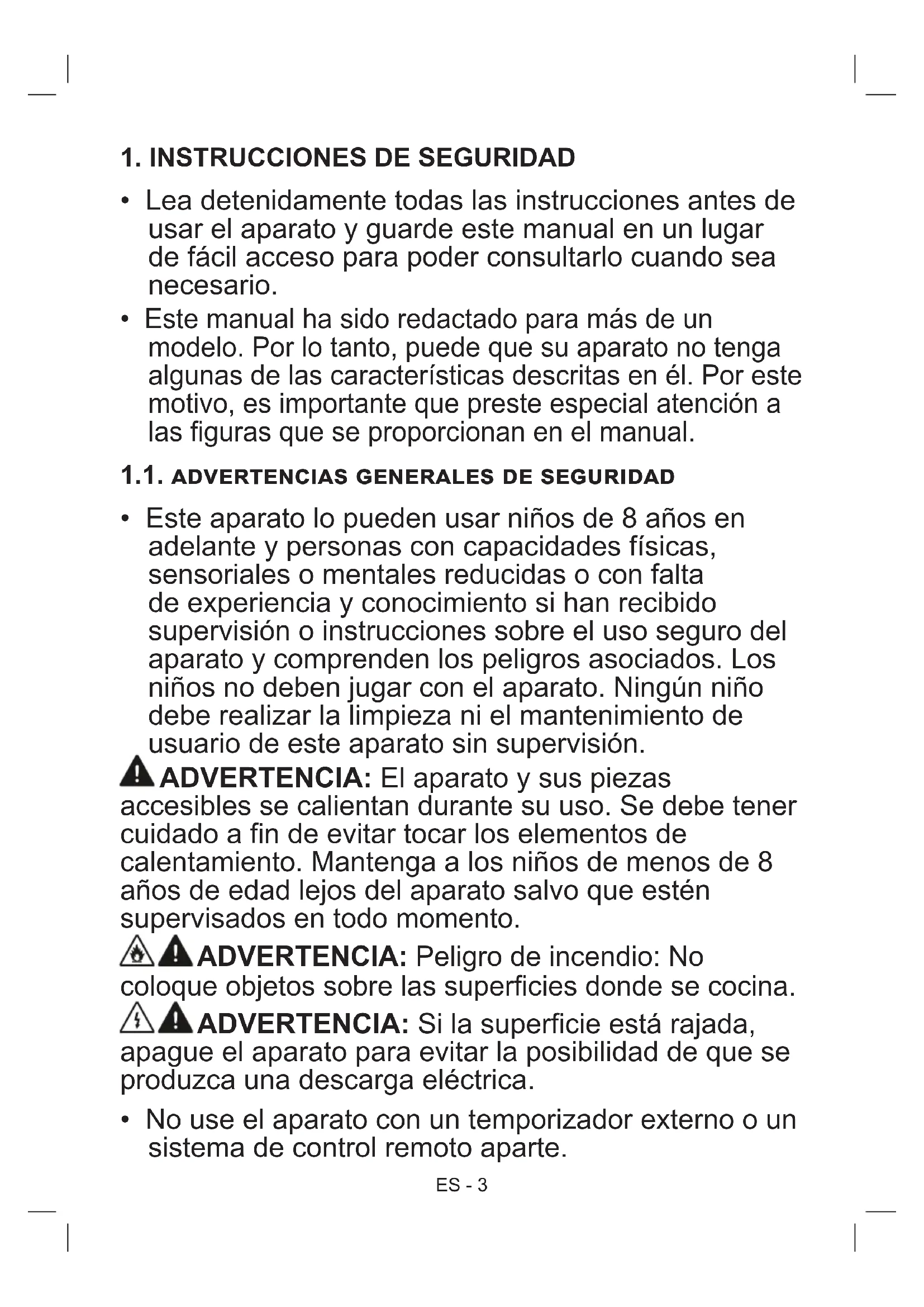

1. INSTRUCCIONES DE SEGURIDAD

• Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual en un lugar de fácil acceso para poder consultarlo cuando sea necesario.
• Este manual ha sido redactado para más de un modelo. Por lo tanto, puede que su aparato no tenga algunas de las características descritas en él. Por este motivo, es importante que preste especial atención a las figuras que se proporcionan en el manual.

1.1. ADVERTENCIAS GENERALES DE SEGURIDAD

- Este aparato lo pueden usar niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso seguro del aparato y comprenden los peligros asociados. Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

ADVERTENCIA: El aparato y sus piezas accesibles se calientan durante su uso. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento. Mantenga a los niños de menos de 8 años de edad lejos del aparato salvo que estén supervisados en todo momento.

⚠️ ADVERTENCIA: Peligro de incendio: No coloque objetos sobre las superficies donde se cocina.

⚠️ ADVERTENCIA: Si la superficie está rajada, apague el aparato para evitar la posibilidad de que se produzca una descarga eléctrica.

- No use el aparato con un temporizador externo o un sistema de control remoto aparte.

• Durante el uso, el aparato se calentará. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento que hay dentro del horno.
• Durante el uso, los tiradores se pueden calentar en un corto período de tiempo.
• No use productos de limpieza abrasivos agresivos ni estropajos para limpiar el cristal de la puerta del horno y el resto de superficies. Pueden rayar las superficies, lo que podría hacer que se resquebrajase el cristal de la puerta o se dañasen las superficies.

- No utilice productos de limpieza a vapor para limpiar el aparato.

⚠️ ADVERTENCIA: Para evitar la posibilidad de descargas eléctricas, asegúrese de que el aparato esté apagado antes de cambiar la lámpara.

⚠️ PRECAUCIÓN: Las piezas accesibles podrían estar calientes al cocinar o asar. Mantenga a los niños alejados del aparato cuando se esté usando.

- El aparto se ha fabricado de acuerdo con las normativas y estándares locales e internacionales pertinentes.

- Los trabajos de mantenimiento y reparación solo deben llevarlos a cabo técnicos de servicio autorizados. Es peligroso que un técnico no autorizado lleve a cabo los trabajos de instalación y reparación del aparato. No altere ni modifique en modo alguno las especificaciones del aparato. El uso de protectores de encimera no adecuados puede dar lugar a accidentes.

- Antes de conectar el aparato, asegúrese de que las condiciones de la distribución local (naturaleza y presión del gas o frecuencia y voltaje de electricidad) y las especificaciones del aparato sean

compatibles. Las especificaciones de este aparato se indican en la etiqueta.

⚠️ PRECAUCIÓN: Este aparato solo ha sido diseñado para cocinar alimentos en el interior de una vivienda. No se debe usar para ningún otro fin o aplicación, como para uso no doméstico, en un entorno comercial o para calentar una habitación.

• No utilice los tiradores de la puerta para levantar o mover el aparato.
• Se han tomado todas las medidas posibles con el fin de garantizar su seguridad. Puesto que el cristal se puede romper, debe tenerse cuidado al limpiar el aparato para evitar que se raye. Evite golpear el cristal con accesorios.
• Asegúrese de que el cable de alimentación no quede atrapado ni dañado durante la instalación. Si el cable de alimentación se ha dañado, deberá cambiarlo el fabricante, su agente de servicio o una persona cualificada equivalente a fin de evitar que se produzca un peligro.
• No deje que los niños se cuelguen de la puerta del horno o se sienten en ella cuando esté abierta.
• Mantenga a los niños y animales alejados de este electrodoméstico.

1.2. ADVERTENCIAS PARA LA INSTALACIÓN

• No utilice el aparato antes de que se haya instalado por completo.
• El aparato debe instalarlo un técnico autorizado. El fabricante no es responsable de ningún daño que pueda producirse por una colocación o instalación defectuosa realizada por una persona no autorizada.
• Al desembalar el aparato, asegúrese de que no haya resultado dañado durante el transporte. Si

detecta algún tipo de defecto, no use el aparato y póngase en contacto inmediatamente con un agente de servicio cualificado. Los materiales empleados para el embalaje (nailon, grapas, espuma de estireno, etc.) pueden resultar dañinos para los niños y se deben recoger y retirar inmediatamente.

• Proteja el aparato de la atmósfera. No lo exponga a los efectos del sol, la lluvia, la nieve, el polvo o una humedad excesiva.
• Los materiales que rodean el aparato (p ej., armarios) deben ser capaces de soportar al menos una temperatura de 100 °C.
• El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.

1.3. DURANTE EL USO

• Al usar el horno por primera vez, podría observar un ligero olor. Este olor es totalmente normal y se debe a los materiales de aislamiento de los elementos calentadores. Le recomendamos que antes de usar el horno por primera vez, lo deje vacío y lo ponga a trabajar a la temperatura máxima durante 45 minutos. Asegúrese de que el entorno en el que se haya instalado el producto esté bien ventilado.
• Tenga cuidado al abrir la puerta del horno cuando esté cocinando o tras haber terminado de cocinar. El valor caliente del horno puede producir quemaduras.
• No coloque materiales inflamables o combustibles dentro ni cerca del aparato cuando este esté funcionando.

• Use siempre guantes para horno para retirar la comida del horno y para volver a introducir alimentos en él.

• En ningún caso se debe cubrir el horno con papel de aluminio, ya que existe la posibilidad de que se produzca un sobrecalentamiento.

• No coloque platos o bandejas de horno directamente sobre la base del horno mientras se esté cocinando. La base se calienta mucho y se puede dañar el aparato.

No deje desatendida la cocina al cocinar con aceites sólidos o líquidos. Pueden prenderse bajo condiciones extremas de calentamiento. Nunca vierta agua sobre llamas producidas por aceite. En su lugar, apague la cocina y cubra el recipiente con su tapa o una manta ignífuga.

• Si no se va a usar el producto durante un largo período de tiempo, apague el interruptor de mando principal.
• Asegúrese de que los mandos de control del aparato estén siempre en la posición “0” (parada) cuando no se esté utilizando.
• Al extraer las bandejas, estas se inclinan- Tenga cuidado para que no se le derrame ni se le caiga la comida caliente al sacarla del horno.
• No coloque nada sobre la puerta del horno cuando esté abierta. Esto podría desequilibrar el horno o dañar la puerta.
• No cuelgue toallas, trapos ni ropa en el aparato o en uno de sus tiradores.

1.4. DURANTE LA LIMPIEZA Y EL MANTENIMIENTO

• Asegúrese de que el aparato esté desconectado de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.
• No extraiga los mandos de control para limpiar el panel de mando.

- Para preservar la eficacia y seguridad del aparato, le recomendamos que use siempre piezas de repuesto originales y que llame a un agente de servicio autorizado cuando sea necesario. Declaración de conformidad de la CE

CE Declaramos que nuestros productos cumplen con las directivas, decisiones y normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.

Este aparato se ha diseñado únicamente para cocinar en casa. Cualquier otro uso (como calentar una habitación) es inadecuado y peligroso.

Las instrucciones de funcionamiento son aplicables a varios modelos. Puede que observe diferencias entre lo indicado en estas instrucciones y el modelo que ha adquirido.

Cómo desechar la antigua máquina

Este símbolo sobre el producto o en su embalaje indica que este producto no se puede tratar como residuos domésticos. En su lugar, debe llevarse a un punto de recogida para el reciclaje de equipos eléctricos y electrónicos.

Al asegurarse de que este producto sea desechado correctamente, estará contribuyendo a evitar posibles daños en el medioambiente y la salud de las personas, que podrían producirse si los residuos de este producto se tratasen de manera incorrecta. Si desea obtener información detallada sobre el reciclaje de este producto, póngase en contacto con su oficina municipal, el servicio de desecho de residuos domésticos o la tienda en la que adquirió el producto.

2. INSTALACIÓN Y PREPARACIÓN PARA SU USO

ADVERTENCIA: Este aparato debe instalarlo una persona de servicio autorizada o un técnico cualificado siguiendo las instrucciones proporcionadas en esta guía y cumpliendo las normativas locales vigentes.

- Si la instalación se realiza de manera incorrecta, la garantía quedará anulada y podrían producirse daños físicos y materiales, de los que el fabricante no se hace responsable.

- Antes de la instalación asegúrese de que las condiciones de la distribución local (voltaje de electricidad y frecuencia) y los ajustes del aparato son compatibles. Las condiciones de ajuste de este aparato se indican en la etiqueta.

- Deben cumplirse las leyes, ordenanzas, directivas y estándares vigentes en el país en el que se vaya a usar el aparato (normativas de seguridad, reciclaje adecuado conforme a las normativas, etc.).

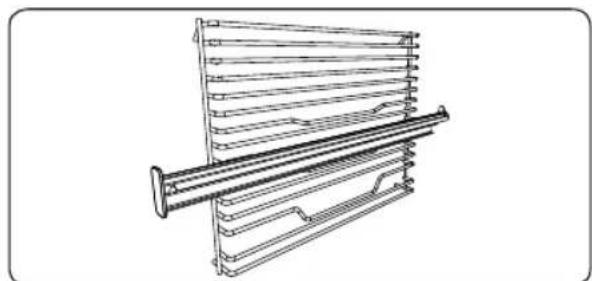

- Si el producto contiene guías de rejillas extraíbles (parrillas metálicas) y el manual de usuario incluye recetas como el yogur, las parrillas metálicas deberán retirarse y el horno deberá funcionar en el modo de cocción definido. La información sobre la extracción de la rejilla metálica se incluye en la sección de LIMPIEZA Y MANTENIMIENTO.

2.1. INSTRUCCIONES PARA EL INSTALADOR Instrucciones generales

- Tras quitar el material de embalaje del aparato y de sus accesorios, asegúrese de que el aparato no esté dañado. Si sospecha que pueda haber cualquier tipo de daño en el aparato, no lo utilice. Póngase en contacto inmediatamente con una persona de servicio autorizada o un técnico cualificado.

- Asegúrese de que no haya materiales inflamables o combustibles cerca del aparato, como cortinas, aceite, trapos, etc., que podrían prenderse fuego.

- La encimera y el mobiliario que rodee el aparato debe estar hecho de materiales resistentes a temperaturas superiores a los 100 °C.

- El aparato no se debe instalar

directamente sobre un lavavajillas, frigorífico, congelador, lavadora o secadora.

2.2. INSTALACIÓN DEL HORNO

Los aparatos se suministran con kits de instalación y se pueden instalar en una encimera de dimensiones adecuadas. Las dimensiones para la encimera y el horno se proporcionan debajo.

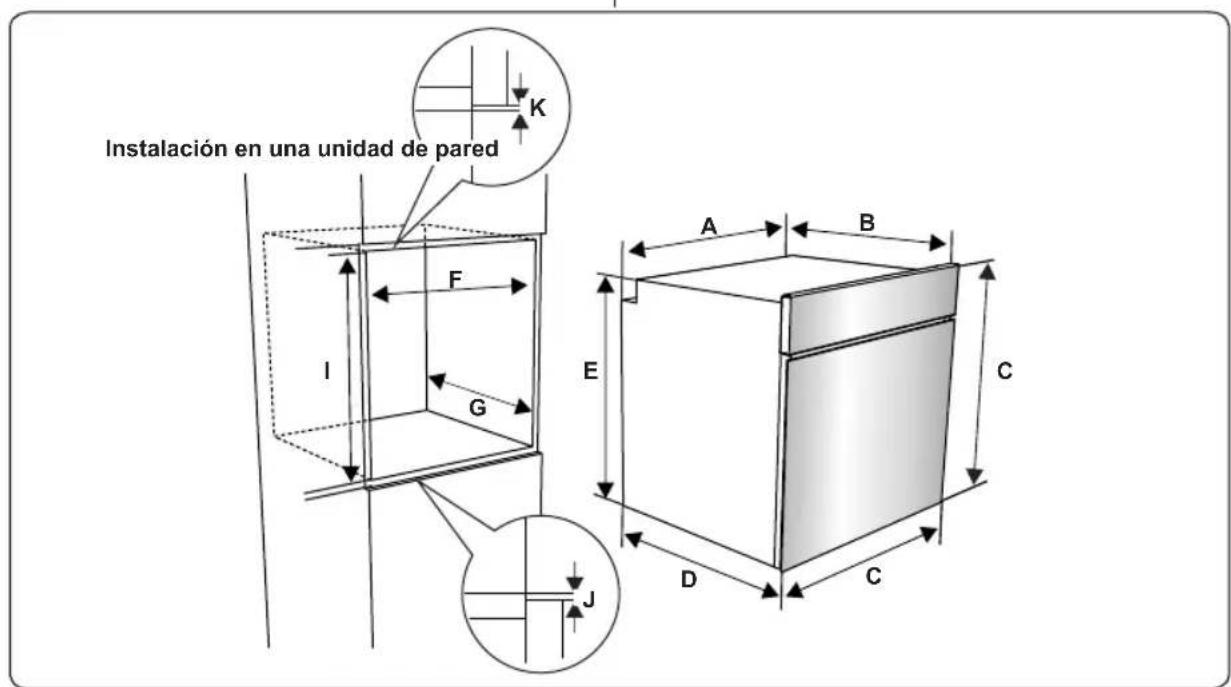

A (mm) 57 min./max. F (mm) 560/580
B (mm)50 min. G (mm) 555
C (mm) 95 min. H/I (mm) 600/590
D (mm)75 min. J/K (mm) 5/10
E (mm) 576

Instalación bajo una encimera H F G J A B E C D C

Instalación en una unidad de pared K F I G E A B C D C J

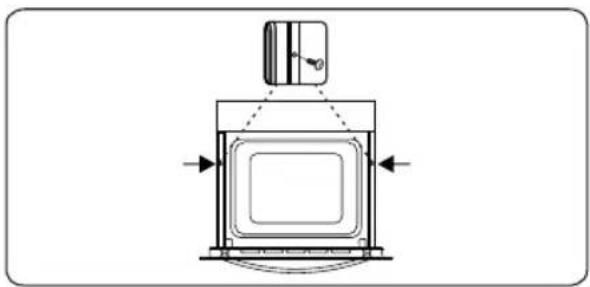

Una vez que se hayan realizado las conexiones eléctricas, inserte el horno en el armario empujándolo hacia delante. Abra la puerta del horno e inserte 2 tornillos en los orificios que se encuentran en el bastidor del horno. Con el marco del producto tocando la superficie de madera del armario, apriete los tornillos.

2.3. conexión eléctricA y seguridad

ADVERTENCIA: La conexión eléctrica de este aparato debe realizarla una persona de servicio autorizada o un electricista cualificado conforme a las instrucciones proporcionadas en esta guía y las normativas locales vigentes.

ADVERTENCIA: ESTE APARATO DEBE ESTAR CONECTADO A TIERRA.

- Antes de conectar el aparato al suministro eléctrico, debe comprobarse el voltaje nominal del aparato (indicado en la placa identificativa del aparato) para asegurarse de que se corresponda con el de la red eléctrica. Además, los cables eléctricos deben ser capaces de soportar la potencia nominal del aparato (que también se indica en la placa identificativa).

- Asegúrese de que se usen cables aislados durante la instalación. Una conexión incorrecta podría dañar el aparato. Si el cable de alimentación está dañado y debe cambiarse, dicha operación deberá realizarla personal cualificado.

- No utilice adaptadores, regletas ni alargadores.

- El cable de alimentación debe mantenerse alejado de las partes calientes del aparato y no debe doblarse ni comprimirse. De lo contrario, se podría dañar el cable, lo que daría lugar a un cortocircuito.

- Si el aparato no está conectado a la red mediante un enchufe, se debe usar un interruptor aislante multipolar (con una separación de contacto mínima de 3 mm) para cumplir las normativas de seguridad.

- El aparato está diseñado para un suministro eléctrico de 220-240V. Si el suministro eléctrico de su vivienda es distinto, póngase en contacto con un técnico de servicio autorizado o un electricista cualificado.

- El cable de alimentación (H05VV-F) debe ser lo suficientemente largo como para conectarlo al aparato aunque este se encuentre en la parte delantera del armario.

- Asegúrese de que todas las conexiones estén apretadas debidamente.

- Fije el cable de alimentación a la abrazadera de cable y a continuación cierre la tapa.

- La conexión de la caja de terminales se encuentra en la caja de terminales.

Azul

Marrón

Amarillo+Verde

3. CARACTERÍSTICAS DEL PRODUCTO

Importante: Las especificaciones para el producto varían y el aspecto del aparato podría variar con respecto al mostrado en las figuras que se muestran debajo.

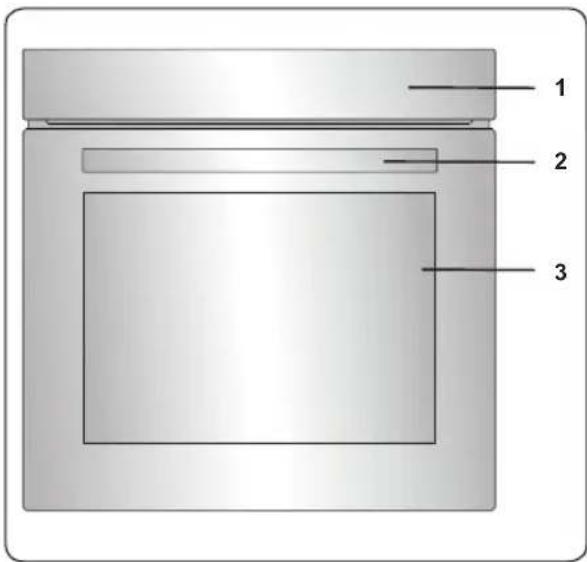

Lista de componentes

1 2 3

1. Panel de mando
2. Tirador de puerta de horno
3. Puerta de horno

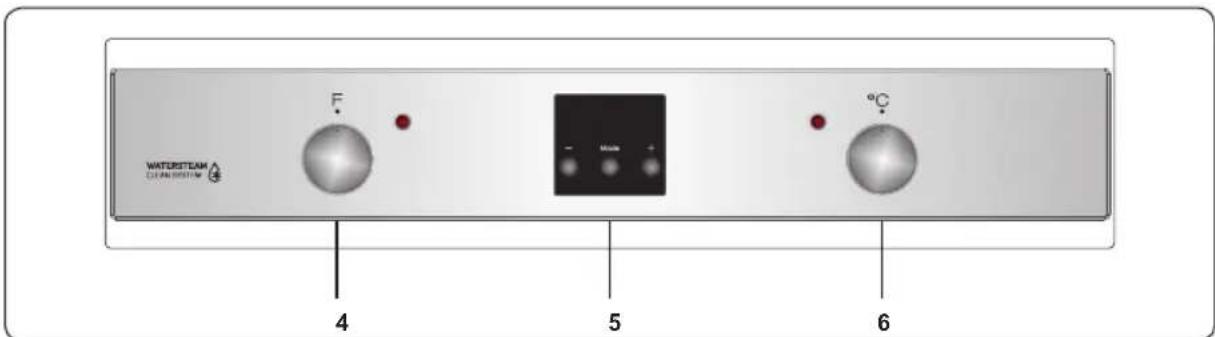

Panel de mando

WATERSTREAM AIR CNT/BRINUM 4 5 6

1. Mando de control de funciones del horno
2. Temporizador
3. Mando de termostato del horno

4. USO DEL PRODUCTO

4.1. CONTROLES DEL HORNO

Mando de control de funciones del horno

Gire el mando hasta el símbolo correspondiente de la función de cocción deseada. Para obtener detalles de las distintas funciones, consulte “Funciones del horno”.

Mando de termostato del horno

Tras seleccionar una función de cocción, gire este mando para establecer la temperatura deseada. La luz del termostato del horno se iluminará cuando el termostato esté funcionando para calentar el horno o mantener la temperatura.

Funciones del horno

Simple icon of a sun inside a dark square frame (no text or symbols)

Luz del horno: Solo se encenderá la luz del horno. Seguirá encendida mientras esté activada la función de cocción.

Simple white pinwheel icon on dark background (no text or symbols)

Función de descongelación: Las luces de advertencia del horno se encenderán y comenzará a funcionar el ventilador. Para usar

la función de descongelación, coloque los alimentos congelados en el horno en un estante colocado en la tercera ranura comenzando desde la parte inferior. Se recomienda colocar una bandeja de horno bajo los alimentos que se vayan a descongelar para que caiga en ella el agua que se produce al descongelarse el hielo. Esta función no cocinará ni cocerá la comida, solo ayudará a descongelarla.

Función de cocción estática: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar los elementos de calentamiento

inferiores y superiores. La función de cocción estática emite calor, garantizando una cocción homogénea de los alimentos. Esto es ideal para cocinar pastelitos, tartas, pasta al horno, lasañas y pizzas. Se recomienda precalentar el horno 10 minutos. Asimismo, se recomienda no usar más de

un estante a la vez con esta función.

Función de ventilador: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar los elementos de

calentamiento superior e inferior y el ventilador. Esta función es buena para hornear pastelitos. La cocción se lleva a cabo mediante los elementos de calentamiento inferior y superior que hay en el interior del horno y mediante el ventilador, que distribuye el aire, dando un ligero toque grill a la comida. Se recomienda precalentar el horno durante unos 10 minutos.

Función de calentamiento inferior y ventilador: Las luces de advertencia y del termostato del horno se encenderán y

comenzarán a operar el elemento de calentamiento inferior y el ventilador. La función de ventilador y calentamiento inferior es ideal para hornear alimentos, como pizzas, de manera uniforme y en poco tiempo. El ventilador distribuye de forma homogénea el calor del horno, mientras que el elemento de calentamiento inferior cuece los alimentos. Se recomienda precalentar el horno durante unos 10 minutos.

Función de grill: Las luces de advertencia y del termostato del horno se encenderán y comenzará a operar el elemento de calentamiento del grill.

Esta función se usa para tostar y cocinar alimentos al grill en los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe arse a 190 °C.

Función de grill rápido: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar los elementos de calentamiento superiores y del grill. Esta función se usa para cocinar al grill más rápidamente y para cocinar al grill alimentos que tengan una gran superficie, como, por ejemplo, carne. Use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe arse a 190 °C.

Función de doble grill y ventilador: Las luces de advertencia y del termostato del horno se encenderán y comenzarán a operar el ventilador y los

elementos de calentamiento superiores y del grill. Esta función se usa para cocinar alimentos gruesos al grill más rápidamente y para cocinar al grill alimentos que tengan una gran superficie. Se pondrán en marcha los elementos de calentamiento superiores y los del grill, así como el ventilador, para asegurarse de que los alimentos se cocinen de manera uniforme. Use los estantes superiores del horno. Aplique un poco de aceite a la parrilla con una brocha para impedir que se peguen los alimentos y coloque la comida en el centro de la parrilla. Debajo de la comida debe colocar siempre una bandeja que recoja las gotas de aceite o grasa. Se recomienda precalentar el horno durante unos 10 minutos.

Advertencia: Al cocinar al grill, la puerta del horno debe estar cerrada y la temperatura del horno debe arse a 190 °C.

Establezca el horno en modo estático a 90 °C para utilizar WaterSteam. Vierta de 200 a 250 ml de agua en la baQdeja situada en la base del horno. Ponga en marcha el horno y WaterSteam tardará unos 30 - 60 minutos en prepararlo para una limpieza sencilla.

4.2. MESA DE COCCIÓN

Función	Platos			min.
Estática	Hojaldre 2 - 3	-4 170 - 1	90 35 - 45
	Tarta 2 - 3	-4 170 - 19	0 30 - 40
	Galleta 2 - 3	-4 170 - 1	90 30 - 40
	Estofado 2 175 - 200 40 - 50
	Pollo 2 - 3	-4 200 45 - 60
Ventilador	Hojaldre 2 - 3	-4 170 - 1	90 25 - 35
	Tarta 2 - 3	-4 150 - 17	0 25 - 35
	Galleta 2 - 3	-4 150 - 17	0 25 - 35
	Estofado 2 175 - 200 40 - 50
	Pollo 2 - 3	-4 200 45 - 60
Asado	Albóndigas asadas	7 200	10 - 15
	Pollo * 190	50 - 60
	Chuletas 6 - 7	200 15 - 25
	Bistecs 6 - 7	200 15 - 25

*Si dispone de ella, cocine con la brocheta para pollo asado.

4.3. USO DEL TEMPORIZADOR DIGITAL

A 23:59 - Mode +

Descripción de la función
A	Cocción automática
	Cocción manual
→	Tiempo de cocción
→	Tiempo final de cocción
•	Punto
Δ	Temporizador
Mode	Modo
-	Disminuir el tiempo
+	Aumentar el tiempo
23 59	Pantalla de tiempo

Ajuste de hora

Antes de comenzar a usar el horno, debe establecerse la hora. Después de conectar el aparato a la red eléctrica, parpadeará el símbolo "A" y "000" en la pantalla.

0:00 - Mode +

1. Pulse a la vez los botones "+" y "-". Se mostrará el símbolo y comenzará a parpadear el punto que hay en medio de la pantalla.

1. Ajuste la hora mientras esté parpadeando el punto mediante los botones "+" y "-".

1. Pasados unos segundos, el punto volverá a parpadear y permanecerá iluminado.

Ajuste de tiempo de advertencia sonora

El tiempo de advertencia sonora se puede establecer en cualquier valor entre 0:00 y 23:59 horas. El tiempo de advertencia sonora solo sirve para recibir una advertencia. El horno no se activará con esta función.

A 0:00 - Mode + +

1. Pulse "MODE" (MODO). Comenzará a parpadear el símbolo y se mostrará "000".

A 23:59 - Mode +

1. Seleccione el período de tiempo que desee mediante los botones "+" y "-" mientras esté parpadeando 🔒

1. El símbolo permanecerá iluminado, se guardará la hora y se establecerá la advertencia.

Cuando el temporizador llegue a cero, se emitirá una advertencia sonora y el símbolo parpadeará en el indicador. Pulse cualquier tecla para detener la advertencia sonora y desaparecerá el símbolo

Ajuste de tiempo semiautomático (período de cocción)

Esta función le ayuda a cocinar un período de tiempo fijo. Se puede establecer un rango de tiempo de entre 0 y 10 horas. Prepare la comida que vaya a cocinar e introdúzcala en el horno.

1. Seleccione la función de cocción y la temperatura que desee mediante los mandos de control.

A du·r - Mode + -

1. Pulse "MODE" (MODO) hasta que vea "dur" y el símbolo => en la pantalla. Parpadeará el símbolo "A".

1:20 - Mode +

1. Seleccione el período de tiempo que desee mediante los botones "+" y "-"

9.18 - Mode +

1. La hora actual volverá a mostrarse en la pantalla y permanecerán iluminados los símbolos "A", => y.

Cuando el temporizador llegue a 0, el horno se apagará y se emitirá un sonido de advertencia. Parpadearán los símbolos “A” y→Coloque ambos mandos de control en la posición “0” y pulse cualquier botón del temporizador para detener la advertencia sonora. Desaparecerán los símbolos y el temporizador volverá a la función manual.

Ajuste de tiempo semiautomático (tiempo de finalización)

Esta función pone en marcha el horno de forma automática para que la cocción termine a una hora determinada. Puede ajustar un tiempo de finalización de hasta 10 horas tras la hora actual. Prepare la comida que vaya a cocinar e introdúzcala en el horno.

1. Seleccione la función de cocción y la temperatura que desee mediante los mandos de control.

1. Pulse "MODE" (MODO) hasta que vea "end" (fin) y el símbolo en la pantalla. Parpadearán "A" y la hora actual.

12°30 - Mode +

1. Use los botones "+" y "-" para establecer el tiempo de finalización que desee.

9 18 - Mode +

1. La hora actual volverá a mostrarse en la pantalla y permanecerán iluminados los símbolos "A", => .

Cuando el temporizador llegue a 0, el horno se apagará y se emitirá un sonido de advertencia. Parpadeará el símbolo "A" y Coloque ambos mandos de control en la posición "0" y pulse cualquier botón del temporizador para detener el sonido. Desaparecerá el símbolo y el temporizador volverá a la función manual.

Programación totalmente automática

Esta función se usa para comenzar a cocinar después de un determinado período de tiempo y durante un determinado período de tiempo. Se puede ajustar una hora de hasta 23 horas y 59 minutos después de la hora actual del día.

1. Seleccione la función de cocción y la temperatura que desee mediante los mandos de control.

A du·r - Mode +

1. Pulse "MODE" (MODO) hasta que vea "dur" y el símbolo => en la pantalla. Parpadeará el símbolo "A".

1:20 - Mode + +

1. Seleccione el período de tiempo que desee mediante los botones "+" y "-".

95 18 - Mode +

1. La hora actual volverá a mostrarse en la pantalla y permanecerán iluminados los símbolos "A", => y.

1. Pulse "MODE" (MODO) hasta que vea "end" (fin) y el símbolo en la pantalla. Parpadeará la hora y los símbolos "A" y

A 1230°C - Mode +

1. Seleccione el tiempo de finalización que desee mediante los botones "+" y "-".

23·59 - Mode +

1. Añada el período de cocción a la hora actual. Puede establecer un tiempo de hasta 23 horas y 59 minutos tras la hora actual.

1. La hora actual volverá a mostrarse en la pantalla y permanecerán iluminados los símbolos "A", =>

El tiempo de funcionamiento se calculará y el horno comenzará automáticamente para que la cocción termine a la hora de acabado establecida. Cuando el temporizador llegue a cero, el horno se apagará, se emitirá una advertencia sonora y parpadearán los símbolos "A" y Coloque ambos mandos de control en la posición "0" y pulse cualquier botón para detener el sonido. Desaparecerá el símbolo y el temporizador volverá a la función manual.

Ajuste de sonido

Para ajustar el volumen de la advertencia sonora mientras se muestra la hora actual, mantenga pulsado el botón “-” durante 1-2 segundos hasta que suene una señal sonora. Después de hacerlo, cada vez que se pulse el botón “-”, sonará una señal diferente. Hay tres tipos distintos de sonidos de señal. Seleccione el sonido que desee y no pulse ningún otro botón. Momentos después se guardará el sonido seleccionado. Accesorios

La rejilla EasyFix

Limpie bien los accesorios con agua caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez.

7 6 4 3 2 1 5 T2 T1

• Inserte el accesorio en la posición correcta dentro del horno.
• Deje al menos 1 cm de espacio entre la cubierta del ventilador y los accesorios.
• Tenga cuidado al sacar los utensilios de cocina o los accesorios del horno. Los alimentos calientes o accesorios pueden causar quemaduras.
• Los accesorios pueden deformarse con el calor. Tras enfriarse, recuperarán su apariencia y función originales.
• Las bandejas y las rejillas se pueden colocar en cualquier nivel del 1 al 7.
• Las guías telescópicas se pueden colocar en los niveles T1 y T2.
• Se recomienda utilizar el nivel 3 para preparar alimentos en un nivel.
• Se recomienda utilizar el nivel T2 para preparar alimentos en un nivel con guías telescópicas.
• Se recomienda utilizar los niveles 2 y 4 para preparar alimentos en dos niveles.
• La rejilla de parrilla giratoria debe colocarse en el nivel 3.
• El nivel T2 se utiliza para colocar la

rejilla de parrilla giratoria con guías telescópicas.

****Los accesorios pueden variar en función del modelo adquirido.

La bandeja honda

La bandeja honda es ideal para estofados. Coloque la bandeja en cualquiera de los estantes y empújela hasta el fondo para asegurarse de que quede bien colocada.

La bandeja pequeña es ideal para hornear pastelitos.

Coloque la bandeja en el centro de una rejilla.

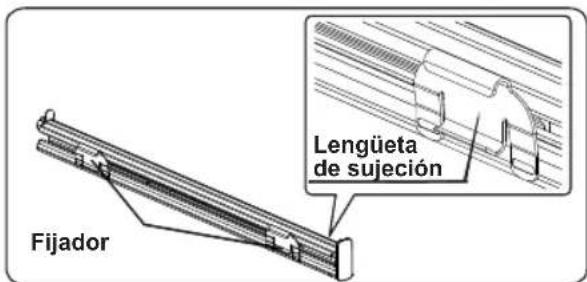

Rejilla con guía telescópica de media extensión Easyfix

La guía telescópica se extiende hasta la mitad para permitir un acceso sencillo a los alimentos.

Limpie bien los accesorios con agua caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez.

Fijador Lengüeta de sujeción

• A cada lado de la guía telescópica hay sujetadores que permiten retirarlos para tareas de limpieza y reubicación.
• Retire el carril lateral. Consulte la sección «Retirar la bandeja de rejilla».

• Cuelgue los fijadores superiores de las guías telescópicas en la rejilla de referencia del nivel de la parrilla lateral y presione simultáneamente los fijadores inferiores hasta que oiga claramente cómo encajan en la rejilla de fijación del nivel de parrilla lateral.
• Para retirarlos, sujete la superficie frontal de la guía y repita las instrucciones anteriores en orden inverso.

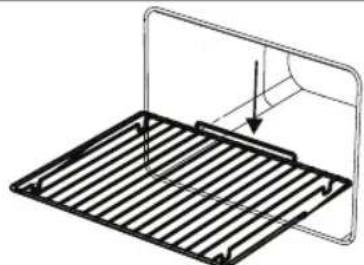

Parrilla

La parrilla es ideal para asar o procesar alimentos en recipientes para hornos.

Coloque la rejilla correctamente en la cavidad del horno y empújela hasta el final.

Puerta del horno de cierre lento

La puerta del horno se cierra lentamente por sí sola cuando se suelta justo antes de la posición de cierre.

A veces al cocinar, se produce condensación en el cristal interior de la puerta del horno. Esto no significa que el producto esté averiado.

Abra la puerta del horno en la posición de grill y déjela en esta posición 20 segundos.

El agua caerá en el colector.

Deje que se enfríe el horno y limpie el interior de la puerta con un trapo seco. Este procedimiento debe realizarse con regularidad.

ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo.

Instrucciones generales

- Antes de usar materiales de limpieza

para limpiar el aparato, compruebe si son adecuados y si el fabricante los ha recomendado.

- Utilice productos de limpieza líquidos o cremosos que no contengan partículas. No utilice cremas cáusticas (corrosivas), polvos de limpieza abrasivos, estropajos de aluminio ásperos ni herramientas duras, ya que podrían dañar las superficies de la cocina.

No utilice productos de limpieza que contengan partículas, ya que podrían arañar las partes pintadas, esmaltadas

o de cristal del aparato.

- Si se derrama algún líquido, límpielo inmediatamente para impedir que se dañe cualquier parte.

No utilice productos para limpiar a vapor en ninguna parte del aparato.

Limpieza del interior del horno

• El interior de los hornos esmaltados se limpia mejor con el horno caliente.
• Después de usar el horno, siempre debe limpiarse con un trapo suave empapado en agua con jabón. A continuación, vuelva a limpiar el horno con un trapo húmedo y séquelo.
• En ocasiones, puede que tenga que usar un producto de limpieza líquido para limpiar el horno por completo.

Limpieza de las partes de cristal

• Limpie las partes de cristal del aparato de manera periódica.
• Utilice limpiacristales para limpiar el interior y el exterior de las partes de cristal. A continuación enjuáguelas y séquelas bien con un trapo seco.

Limpieza de las partes de acero inoxidable (si las hubiese)

• Limpie las partes de acero inoxidable del aparato de manera periódica.
• Limpie las partes de acero inoxidable

con un trapo suave empapado únicamente en agua. A continuación séquelas bien con un trapo seco.

No limpie las partes de acero inoxidable si siguen calientes tras haber cocinado.

No deje mucho tiempo sobre el acero inoxidable restos de vinagre, café, leche, sal, agua, zumo de tomate o limón.

Limpieza de superficies pintadas (si existen)

- Las manchas de tomate, pasta de tomate, kéchup, limón, derivados del aceite, leche, productos azucarados, bebidas azucaradas y café se deben limpiar de inmediato con un paño mojado en agua tibia. Si las manchas no se limpian y se dejan secar sobre las superficies donde se encuentran, NO se deben frotar con objetos duros (objetos puntiagudos, estropajos de alambre de acero y plástico, esponjas para platos que dañan la superficie) o con agentes de limpieza que contengan elevados contenidos de alcohol, quitamanchas, desengrasantes, productos químicos abrasivos para la superficie. De lo contrario, se puede producir corrosión en las superficies pintadas a base de polvo y provocar manchas. El fabricante no se hace responsable de ningún daño causado por el uso de productos o métodos de limpieza inadecuados.

Extracción del cristal interior

Debe retirar el cristal de la puerta del horno antes de limpiarlo, tal como se muestra debajo.

1. Empuje el cristal en la dirección de B y libérelo del soporte de colocación (x). Extraiga el cristal en la dirección de A.

A X B

Para cambiar el cristal interior:

1. Empuje el cristal hacia el soporte de colocación y bajo él (y), en la dirección de B.

B y

1. Coloque el cristal bajo el soporte de colocación (x) en la dirección de C.

Si la puerta del cristal es una puerta de horno de triple cristal, la tercera capa de cristal se puede quitar de la na manera que la segunda capa.

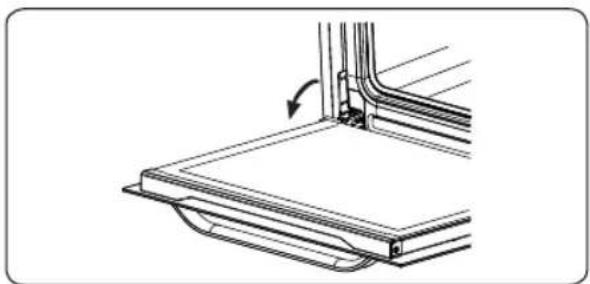

Extracción de la puerta del horno

Antes de limpiar el cristal de la puerta del horno, debe quitar la puerta del horno, tal como se muestra debajo.

1. Abra la puerta del horno.

1. Abra la abrazadera de zapata (a) (con la ayuda de un destornillador) hasta la posición final.

1. Cierre la puerta hasta que esté prácticamente en la posición de cierre total

y quite la puerta tirando de ella hacia usted.

Extracción de la parrilla

Para quitar la parrilla, tire de ella tal como se indica en la figura. Una vez que la haya liberado de los clips (a), levántela.

ADVERTENCIA: El mantenimiento de este aparato solo debe llevarlo a cabo una persona de servicio autorizada o un técnico cualificado.

Cambio de la lámpara del horno

ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo.

• Quite primero la lente del cristal y a continuación quite la bombilla.
• Sustituya la bombilla retirada por una nueva (capaz de soportar 300 °C) (230 V, 15-25 W, tipo E14).
• Cambie la lente del cristal, tras lo cual el horno estará listo para su uso.
• El producto contiene una fuente de luz con clase de eficiencia energética G.
• La fuente de luz no puede reemplazarse por el usuario final. Se necesita un servicio postventa.
• La fuente de luz incluida no está diseñada para usarse en otras aplicaciones.

Fuente de luz reemplazable por un profesional

La lámpara está diseñada especificamente para ser utilizada en electrodomésticos de cocina. No está diseñada para iluminar un hogar.

6. SOLUCIÓN DE PROBLEMAS Y TRANSPORTE

6.1. SOLUCIÓN DE PROBLEMAS

Si sigue teniendo algún problema con su aparato tras comprobar estos pasos básicos de resolución de problemas, póngase en contacto con un técnico de servicio autorizado o con un técnico cualificado.

Problema Posible causa Solución
El horno no se enciende.	No hay corriente.	Compruebe si el aparato recibe corriente.Compruebe también que estén trabajando el resto de electrodomésticos de la cocina.
No se genera calor o el horno no calienta.	El control de temperatura del horno no se ha colocado bien.Se ha dejado abierta la puerta del horno.	Compruebe que se haya colocado bien el mando de control de temperatura del horno.
La luz del horno (si la hubiese) no funciona.	La lámpara se ha estropeado.El suministro eléctrico se ha interrumpido o desconectado.	Cambie la lámpara de acuerdo con las instrucciones.Asegúrese de que el enchufe de la pared tenga corriente.
Los alimentos no se cocinan de forma homogénea en el horno.	Los estantes del horno se han colocado mal.	Compruebe que se estén siguiendo las temperaturas y las posiciones de estantes recomendadas.No abra la puerta a menudo salvo que necesite darle la vuelta a los alimentos que esté cocinando. Si abre la puerta frecuentemente, la temperatura interior será inferior, lo que podría afectar al resultado final de la comida.
Los botones del temporizador no se pueden pulsar correctamente.	Hay materias extrañas entre los botones del temporizador.Modelo táctil: hay humedad en el panel de mando.La función de bloqueo de teclado está activada.	Quite las materias extrañas y vuelva a intentarlo.Quite la humedad y vuelva a intentarlo.Compruebe si está activada la función de bloqueo de teclado.
El ventilador del horno (si lo hubiese) hace ruido.	Los estantes del horno vibran.	Compruebe que el horno esté nivelado.Compruebe que los estantes o los utensilios para el horno no estén vibrando o en contacto con el panel trasero del horno.

6.2. TRANSPORTE

Si debe transportar el producto, use el embalaje original del producto y transpórtelo en su caja original. Siga las instrucciones de transporte que se muestran en el embalaje. Pegue con cinta todas las piezas extraíbles del producto para evitar que se dañe el producto durante el transporte.

Si no dispone del embalaje original, prepare un carrito para que el aparato quede protegido de las amenazas externas, en especial las superficies externas del producto.

7. ESPECIFICACIONES TÉCNICAS

7.1. FICHA ENERGÉTICA

Marca		taurus
Modelo HM778WHD		HM778IXD
Tipo de horno ELÉCTRICO
Masa Kg 29.1
Índice de eficiencia energética – convencional 105.7
Índice de eficiencia energética – ventilación forzada 94.3
Clase energética A
Consumo de energía (electricidad) - convencional kWh/ciclo 0.93
Consumo de energía (electricidad) – ventilación forzada kWh/ciclo 0.83
Número de cavidades 1
Fuente de calor ELÉCTRICO
Volumen L 78
Este horno cumple con EN 60350-1
Trucos para ahorrar energíaHorno-A ser posible, cocine los alimentos juntos.- Mantenga el tiempo de precalentamiento durante poco tiempo.-No prolongue el tiempo de cocción.-No olvide apagar el horno al final de la cocción.- No abra la puerta del horno durante el periodo de cocción.

1. O símbolo permanecerá aceso e o tempo será guardado e o aviso definido.

Ajuste de hora semiautomático (período de cozedura)

Ajuste de hora semiautomático (hora de fim)

Porta de Forno de Fecho Suave

Botó regulador de les functions del forn

Este producto goza del reconocimiento y protección de la garantía legal de conformidad con la legislación vigente. Para hacer valer sus derechos o intereses debe acudir a cualquiera de nuestros servicios de asistencia técnica oficiales.

Podrá encontrar el más cercano accediendo al siguiente enlace web: http://taurus-home.com/

También puede solicitar información relacionada poniéndose en contacto con nosotros por el teléfono que aparece al final de este manual.

Puede descargar este manual de instrucciones y sus actualizaciones en http://taurus-home.com

English

WARRANTY AND TECHNICAL ASSISTANCE
