MANUAL DE USUARIO Reach Max BD22510 DIRT DEVIL

MANUAL DEL USUARIO 961152034 - R0 11/16©2016 Todos los derechos reservados.

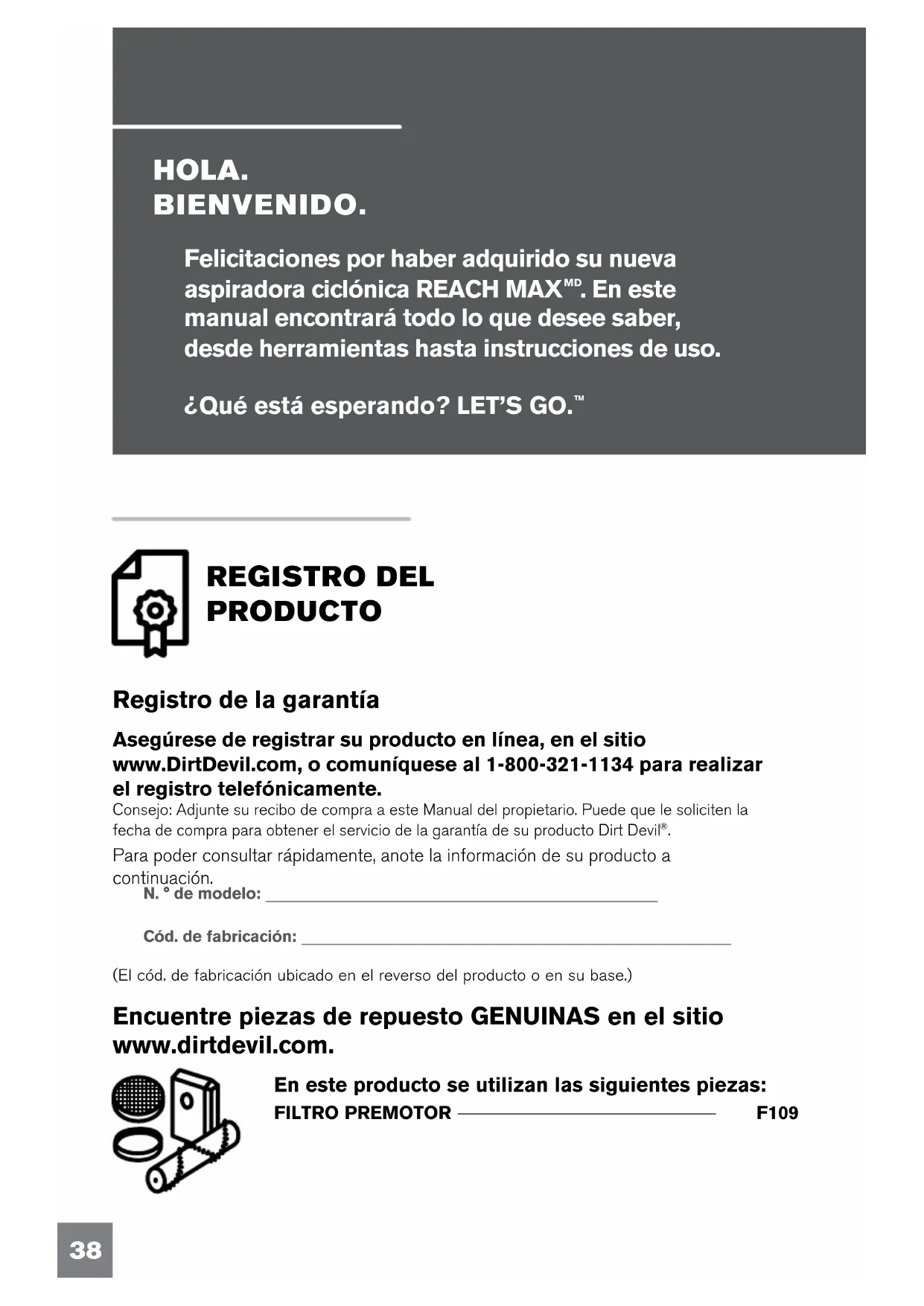

MAX TMHOLA. BIENVENIDO. REGISTRO DEL PRODUCTO Para poder consultar rápidamente, anote la información de su producto a continuación. N. ° de modelo: Cód. de fabricación: (El cód. de fabricación ubicado en el reverso del producto o en su base.) Registro de la garantía Asegúrese de registrar su producto en línea, en el sitio www.DirtDevil.com, o comuníquese al 1-800-321-1134 para realizar el registro telefónicamente. Consejo: Adjunte su recibo de compra a este Manual del propietario. Puede que le soliciten la fecha de compra para obtener el servicio de la garantía de su producto Dirt Devil

Felicitaciones por haber adquirido su nueva aspiradora ciclónica REACH MAX

. En este manual encontrará todo lo que desee saber, desde herramientas hasta instrucciones de uso. ¿Qué está esperando? LET’S GO.

En este producto se utilizan las siguientes piezas:

FILTRO PREMOTOR F109

Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com.

ÍNDICE Inicio de Uso Rápido 42-43 Instrucciones de uso

Vaciamiento De La Copa De Recolección De Residuos

Limpieza Del Filtro Enjuagable 46 Limpieza De La Unidad Ciclónico

Limpieza Del Herramienta Para Escaleras

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando se utilizan aparatos eléctricos, siempre deben seguirse precauciones básicas, incluidas las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.

• Arme la aspiradora por completo antes de ponerla en funcionamiento.

• Opere la aspiradora únicamente con el voltaje especificado en la placa de datos ubicada en su parte trasera.

• No la utilice en superficies mojadas. No la exponga a la lluvia. Almacénela en interiores.

• Evite que se la utilice como un juguete. La unidad no tiene como fin el uso por parte de niños de 12 años o menos. Cuando se la utilice cerca de niños, será necesario hacerlo bajo una estricta supervisión. Para evitar lesiones o daños, mantenga a los niños alejados del producto y no permita que introduzcan sus dedos ni objetos en ninguna de las aberturas del producto.

• Utilícela únicamente según el uso descripto en este manual. Utilice solamente los accesorios y productos recomendados por el fabricante.

• No la utilice si el cable o el enchufe se encuentran dañados. Si el aparato no funciona como debe, si se ha caído, dañado o dejado a la intemperie, o si se ha sumergido en agua, llévelo a un Centro técnico antes de continuar usándolo.

• No tire del aparato ni lo transporte tomándolo por el cable, no use el cable como una manija, no cierre una puerta sobre el cable ni lo enrosque alrededor de bordes o esquinas filosas. No apoye el producto sobre el cable. No pase el aparato por encima del cable. Mantenga el cable lejos de las superficies calientes.

• No lo desenchufe tirando del cable. Para desenchufarlo, agarre el enchufe, no el cable.

• No descuide el aparato cuando esté enchufado. Desenchúfelo del tomacorriente cuando no esté en uso y antes de su limpieza o servicio de mantenimiento.

• No manipule el enchufe ni el aparato con las manos mojadas.

• No coloque ningún objeto en las aberturas. No utilice la unidad si alguna de sus aberturas se encuentra bloqueada. Manténgala libre de polvo, pelusas, cabello y cualquier otro elemento que pueda disminuir el flujo de aire.

• Evite que el cabello, la ropa suelta, los dedos y cualquier otra parte de su cuerpo entren en contacto con las aberturas y las piezas móviles.

• Apague todos los controles antes de desenchufar el aparato.

• Extreme las precauciones cuando utilice la aspiradora para limpiar escaleras.

• No utilice el aparato para aspirar líquidos combustibles o inflamables, tales como gasolina o restos de madera lijada, ni lo utilice en áreas en las que dichos elementos puedan estar presentes.

• Siempre apague este aparato antes de conectar o desconectar la boquilla motorizada.

• Desconecte la unidad antes de conectarle accesorios mecánicos.

ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, este aparato tiene un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe cabe en un tomacorriente polarizado de una sola manera. SI NO ENCAJA POR COMPLETO EN EL TOMACORRIENTE, INVIERTA EL ENCHUFE. SI AÚN NO ENCAJA, CONTACTE A UN ELECTRICISTA CUALIFICADO PARA QUE INSTALE EL TOMACORRIENTE CORRESPONDIENTE. NO REALICE NINGÚN TIPO DE MODIFICACIÓN EN EL ENCHUFE. SE HA COLOCADO UN PROTECTOR TÉRMICO EN

ACTIVE, LA ASPIRADORA DEJARÁ DE FUNCIONAR. De ser así, proceda como se indica a continuación:

1. APAGUE la aspiradora y desenchúfela del tomacorriente.

2. Vacíe la copa de recolección de residuos.

3. Revise la abertura de la boquilla, la entrada de la copa y el filtro. Limpie cualquier

obstrucción presente.

4. Una vez que la aspiradora esté apagado y el motor se haya enfriado durante 30

minutos, el protector térmico se desactivará y usted podrá retomar la limpieza. Si el protector térmico continúa activándose luego de haber seguido los pasos anteriores, significa que su aspiradora requiere de un servicio de mantenimiento.

PRECAUCIÓN: PARA DISMINUIR EL RIESGO

• Evite aspirar objetos duros y filosos con este producto, ya que pueden dañarlo.

• Almacénelo apropiadamente en interiores, en un lugar seco. No exponga la máquina a temperaturas muy frías.

• Guarde el producto luego de su uso para evitar que se encienda accidentalmente.

• No deje que la herramienta para escaleras o la boquilla mecánicas permanezcan apoyadas en un lugar por mucho tiempo con el cepillo giratorio en funcionamiento. Esto puede dañar el suelo.

• Cuando limpie su automóvil, deberá hacerlo cuando este se encuentre en el garaje. GUARDE ESTAS INSTRUCCIONES. AVISO

• No aspire nada que se encuentre en combustión o emitiendo humo, como cigarrillos, fósforos o cenizas calientes.

• No utilice el aparato si no tiene colocados los filtros o la copa de recolección de residuos.

• ADVERTENCIA: Este producto contiene químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros daños reproductivos.

• No utilice esta unidad en exteriores. LÁVESE LAS MANOS LUEGO DE UTILIZARLO.INSERTE EL TUBO MECÁNICO

RECOLECCIÓN DE RESIDUOS

EN UN ÁNGULO, PRIMERO EL

QUITE LA HERRAMIENTA

CÁRGUELA COMPLETAMENTE

PARA OBTENER UN MEJOR

PRESIONE EL BOTÓN DE

TERCERA VEZ PARA APAGAR. ¡SU ASPIRADORA

LIMPIAR! ¿NECESITA AYUDA? Visite el sitio dirtdevil.com/support o contacte a nuestro Departamento de servicio al cliente llamando al [phone]. 8:00 a. m. - 7:00 p. m. hora del este, Lun. - Vier. o Sáb. 10:00 a. m. - 6:00 p. m. hora del este.Siga la conversación... Twitter@DirtDevil Facebook.com/DirtDevil MECANISMO LIBERADOR DE LA VARILLALUCES INDICADORAS DEL CARGADORENCENDIDO/APAGADONOTA: Vacíe la copa de recolección de residuos después de cada uso o cuando esté llena. Revise el filtro y verifique si necesita limpieza. Consulte la página 10 para ver detalles del filtro.CONSEJO: El interruptor de Encendido/Apagado debe estar APAGADO para que se cargue la unidad.

DE ENCENDIDO/APAGADO

UNA VEZ PARA ENCENDER LA

ASPIRADORA DE MANO EN

IMPULSO. NOTA: Use solo el cargador provisto por el fabricante para recargar la unidad. CONSEJO: Para una mejor experiencia, cargue completamente la unidad antes de su primer uso. NOTA: El indicador del cargador parpadeará durante la carga. El cargador estará caliente durante la carga. NOTA: La unidad se cargará solo durante el tiempo que sea necesario. Puede demorar hasta 3 horas para cargarse completamente. NOTA: Si la unidad está en funcionamiento y el enchufe del cargador está conectado a la unidad, la unidad se apagará para evitar que se dañe el cargador o la unidad.

PARPADEARÁN CUANDO SE

Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no funciona como debe, si se ha caído, dañado o dejado a la intemperie, o si se ha sumergido en agua, llévelo a un Centro técnico antes de continuar usándolo. Este sería un buen momento para verificar el estado de su filtro. ¿Se encuentra sucio? Consulte la página 45 para ver los pasos de limpieza.

RECOLECCIÓN DE RESIDUOS. EXTRAIGA LOS RESIDUOS.

CLIC. PRECAUCIÓN Para disminuir el riesgo de lesiones físicas, apaga la unidad antes de limpiarla o realizarle un serviciode mantenimiento.VISTA SUPERIOR

PRESIONE EL BOTÓN DE

LIBERACIÓN DE LA COPA DE

RECOLECCIÓN DE RESIDUOS.

EXTRAIGA EL ARMAZÓN DEL

PRESIONE EL BOTÓN DE

LIBERACIÓN DE LA COPA DE

RECOLECCIÓN DE RESIDUOS.

EXTRAIGA EL ARMAZÓN DEL

CICLÓNICO Y EL FILTRO EN LA

COPA DE RECOLECCIÓN DE

RESIDUOS. VISTA SUPERIOR DEL FILTRO F109BOQUILLA MECÁNICA PARA ALFOMBRAS:DÉ VUELTA LA BOQUILLA PARA ALFOMBRAS. LIBERACIÓN DEL CEPILLO GIRATORIO:RETRAIGA EL BOTÓN DE LIBERACIÓN DEL CEPILLO GIRATORIO PARA LIBERAR EL CEPILLO GIRATORIO. TIRE EL CEPILLO GIRATORIO HACIA ARRIBA Y AFUERA. QUITE LOS PELOS Y RESIDUOS DEL CEPILLO GIRATORIO.REEMPLAZO DEL CEPILLO GIRATORIO ALINEE EL CEPILLO GIRATORIO CON EL HEXÁGONO DE LA BOQUILLA PARA INSERTAR NUEVAMENTE EL CEPILLO GIRATORIO EN LA MISMA. PRESIONE HASTA ESCUCHAR UN CLIC. STAIR TOOL: HERRAMIENTA PARA ESCALERAS:DÉ VUELTA LA HERRAMIENTA PARA ESCALERAS. QUITE LOS PELOS Y RESIDUOS DEL CEPILLO GIRATORIO. *NO TODOS LOS MODELOS TIENEN ESTA HERRAMIENTA.

Para evitar lesiones, en especial en el rostro y la cabeza, mantenga su cabello, ropa suelta, dedos y demás partes de su cuerpo lejos del cepillo giratorio. PRECAUCIÓN La aspiradora no debe utilizarse para limpiar mascotas. PRECAUCIÓN

HERRAMIENTA MECÁNICA

ALFOMBRADOS Y PISOS DUROS. LIMPIEZA VERTICAL PARA LIMPIEZA VERTICAL, GIRE LA VENTANA DEL CEPILLO GIRATORIO HACIA ABAJO HASTA QUE ENCASTRE EN SU LUGAR.LUBRICACIÓN:El motor y el cepillo giratorio vienen equipados con cojinetes que cuentan con lubricación para toda su vida útil. La adición de lubricante podría dañarlos. No agregue lubricante al motor ni al cepillo giratorio.Para evitar lesiones, en especial en el rostro y la cabeza, mantenga su cabello, ropa suelta, dedos y demás partes de su cuerpo lejos del cepillo giratorio. ADVERTENCIA Apaga la unidad antes de conectarle accesorios m ecánicos. PRECAUCIÓN La aspiradora no debe utilizarse para limpiar mascotas. ADVERTENCIA Para disminuir el riesgo de lesiones físicas, apaga la unidad antes de limpiarla o realizarle un servicio de mantenimiento. PRECAUCIÓN HERRAMIENTAS50

LIMPIEZA DE PISOS DUROS*

HERRAMIENTA DE VENTILACIÓN*

HERRAMIENTA SOBRE EL NIVEL

MANGO DE ARTICULACIÓN*

LAS HERRAMIENTAS INCLUIDAS

CON SU ASPIRADORA PUEDEN

SOPORTE SE DEBERÁ*51

Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no funciona como debe, si se ha caído, dañado o dejado a la intemperie, o si se ha sumergido en agua, llévelo a un Centro técnico antes de continuar usándolo. Para disminuir el riesgo de lesiones físicas, apaga la unidad antes de limpiarla o realizarle un servicio de mantenimiento. ADVERTENCIA PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLESale polvo de la aspiradora.1. La copa de recolección de residuos está llena.1. Vacíe la copa de recolección de residuos. (Consulte la página 45)2. La copa de recolección de residuos no está colocada correctamente.2. Consulte la sección Extracción y reemplazo de la copa de recolección de residuos. (Consulte la página 42)3. El filtro enjuagable y/o ciclónico no está instalado completamente.3. Consulte la sección Extracción y limpieza del filtro. (Consulte la página 46 & 47)Se detecta olor a humo/quemado.1. La correa está rota o estirada.1. Llame al Servicio de atención al cliente. 1-800-321-1134.2. El cepillo giratorio está obstruido.2. Limpie/Quite los residuos del cepillo giratorio.Las herramientas de aspiración no aspiran.1. La copa de recolección de residuos está llena.1. Vacíe la copa de recolección de residuos. (Consulte la página 45)2. Uno o ambos filtros están obstruidos.2. Extraiga ambos filtros y límpielos. (Consulte la página 46 & 47)3. La herramienta para escaleras y tapizados no gira.3. Quite y vuelva a colocar. (Consulte la página 48)4. La boquilla mecánica para alfombras no gira.4. Quite y vuelva a colocar. (Consulte la página 48)Hay mala succión.1. La copa de recolección de residuos no está apoyada completamente.1. Vuelva a instalar la copa de recolección de residuos y asegúrese de que la tapa esté completamente cerrada. (Consulte la página 42)2. Uno o ambos filtros están obstruidos.2. Extraiga ambos filtros y límpielos. (Consulte la página 46 & 47)3. La copa de recolección de residuos no está colocada correctamente.3. Consulte la sección Extracción y reemplazo del filtro. (Consulte la página 46)4. La carga de la batería se está debilitando.4. Cargue la batería. (Consulte la página 42)

5. El filtro está sucio. 5. Limpie o reemplace el filtro. (Consulte la

6. El filtro está tapado. 6. Extraiga el filtro y límpielo. (Consulte la

página 46)7. La boquilla está tapada o el pasaje de residuos está tapado.7. Apague la unidad y luego desconecte la boquilla para quitar la suciedad. (Consulte la página 48)La aspiradora se calienta1. El/Los filtro(s) está(n) sucio(s).1. Limpie, enjuague y seque el filtro y vuelva a armar. (Consulte la página 46)2. Poca succión. 2. Localice y quite la obstrucción. RESOLUCIÓN DE PROBLEMASAny other servicing should be done by an authorized service representative. If appliance is not working as it should, has been dropped, damaged, left outdoors, or dropped into water, take it to a service center prior to continuing use. To reduce the risk of personal injury - Turn off before cleaning or servicing. WARNING PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLELa aspiradora no funciona.1. La batería no está cargada. 1. Cargue la batería durante un máximo de 3 horas. La luces indicadoras parpadearán durante la carga y se apagarán cuando esté completamente cargada.2. La batería está muerta, no se carga.2. Póngase en contacto con el Servicio de atención al cliente. Visite nuestro sitio web en www.dirtdevil.com o llame al 1-800-321-1134. 3. Necesita un servicio de mantenimiento.3. Póngase en contacto con el Servicio de atención al cliente. Visite nuestro sitio web en www.dirtdevil.com o llame al 1-800-321-1134.El indicador del cargador destella y luego se corta.1. Problema con el circuito de carga.1. Póngase en contacto con el Servicio de atención al cliente. Visite nuestro sitio web en www.dirtdevil.com o llame al 1-800-321-1134. Pulso lento = Cargando(Continuo durante ciclo de carga)Destello rápido = Error(15 segundos durante el código de error) Iluminación LED753 GARANTÍA LIMITADA

COBERTURA DE LA GARANTÍA

En casos de uso y mantenimiento domésticos en condiciones normales, y conforme al Manual del propietario, su producto Dirt Devil

tiene garantía contra fallas de fábrica en los materiales y la mano de obra. Durante el Plazo de la garantía, le proporcionaremos la mano de obra y los repuestos, sin ningún costo, a los fines de reparar cualquier falla de productos adquiridos en los Estados Unidos, Tiendas de intercambios militares de los EE. UU., y Canadá. CÓMO REALIZAR UN RECLAMO POR LA GARANTÍA Si este producto no presentara las características garantizadas, llévelo o envíelo a un Distribuidor técnico oficial autorizado de Dirt Devil

, junto con el comprobante de compra. Para ser redirigido en forma automática a un Centro de servicios autorizado en los EE. UU., llame al: 1-800-321-1134 O visite el sitio en línea de Dirt Devil

en www.DirtDevil.com. Para obtener más ayuda o información sobre esta Garantía o la disponibilidad de los Centros de servicios contemplados en la garantía, llame al Centro de respuesta al consumidor de Dirt Devil

al 1-800-321-1134, de lunes a viernes de 8 a. m. a 7 p. m., hora del este. NO CUBIERTO POR LA PRESENTE GARANTÍA La presente Garantía no cubre los siguientes supuestos: el uso del producto en operaciones comerciales (tales como servicios de limpieza y de alquiler de equipamiento), el cepillo giratorio, la correa, las bolsas y los filtros, el mantenimiento incorrecto del producto, los daños derivados de su mal uso, casos fortuitos o hechos de la naturaleza, vandalismo u otros actos fuera del control de Royal Appliance Mfg. Co. (en adelante, "Royal" y "Nosotros"). La garantía tampoco cubre los actos u omisiones del propietario, su uso fuera del país donde se compró el producto originalmente y las reventas del producto que realizare el propietario original. Esta garantía no cubre la recolección, la entrega, el transporte ni el servicio a domicilio del producto. Esta garantía no se aplica a los productos adquiridos fuera de los Estados Unidos, incluidos sus territorios y posesiones, de Tiendas de intercambios militares de los EE. UU. ni de Canadá. Esta garantía no cubre los productos adquiridos a un tercero no autorizado como minorista, concesionario o distribuidor de los productos Royal.

OTROS TÉRMINOS IMPORTANTES

Esta garantía no es transferible y no podrá ser cedida. Esta garantía se regirá e interpretará de conformidad con las leyes del Estado de Ohio. El Plazo de la garantía no se prolongará por ningún reemplazo o reparación realizados conforme a la garantía. ESTA GARANTÍA REPRESENTA LA GARANTÍA Y EL RECURSO LEGAL EXCLUSIVOS, PROPORCIONADOS POR ROYAL. TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, SERÁN RECHAZADAS, INCLUIDAS LAS GARANTÍAS DE APTITUD PARA LA VENTA O ADECUACIÓN A FINES ESPECÍFICOS. EN NINGÚN CASO ROYAL SERÁ RESPONSABLE POR LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES O MEDIATOS DE NINGUNA CLASE, QUE SUFRA EL PROPIETARIO O CUALQUIER PARTE QUE RECLAME POR INTERMEDIO DE ESTE, YA SEA CON BASE EN UN CONTRATO, POR NEGLIGENCIA, HECHO ILÍCITO CIVIL O RESPONSABILIDAD OBJETIVA, NI POR NINGUNA OTRA CAUSA. En algunos estados, la exclusión de los daños mediatos no está permitida, de modo que la exclusión precedente puede no serle aplicable. Esta garantía le otorga derechos específicos. También puede tener otros derechos, que varían según el estado. GARANTÍA754 Llame a nuestro Departamento de servicio al cliente

[phone] 8:00 a. m. - 7:00 p. m. hora del este, Lun. - Vier. www.dirtdevil.com Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com. En este producto se utilizan las siguientes piezas: FILTRO PREMOTOR F109 NUESTRAS ASPIRADORAS
