MANUAL DE USUARIO Grab Go+ DIRT DEVIL

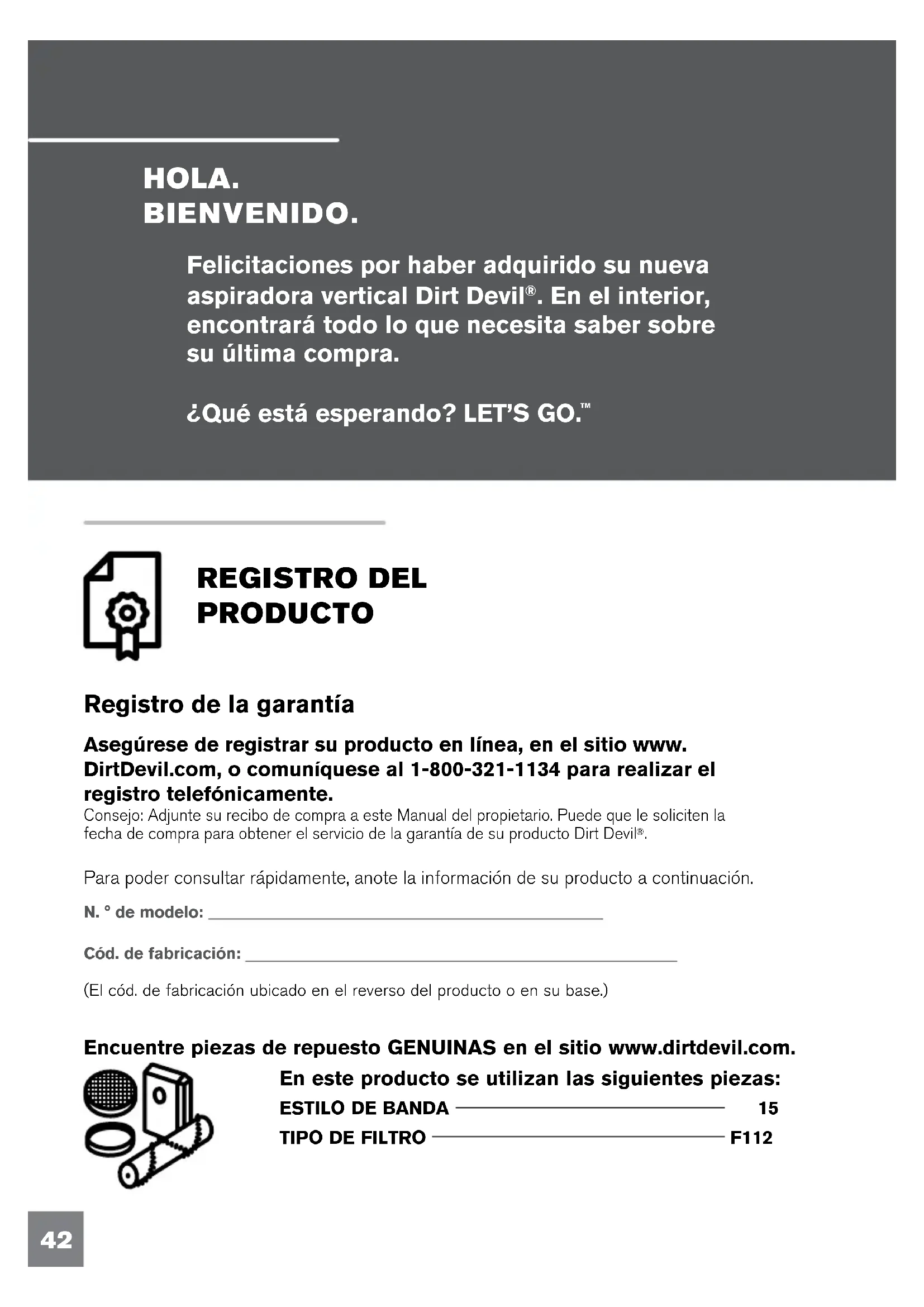

Compact Upright Mi modelo es: UD20120 / UD20121 MANUAL DEL USUARIO #961152120 / R4©2020 Todos los derechos reservados.SI NECESITA PIEZAS DE REPUESTO• ESTILO DE BANDA 15• TIPO DE FILTRO F112EL ÚNICO USO PREVISTO PARA ESTE PRODUCTO ES EL USO DOMÉSTICO. SI SE UTILIZA PARA USO COMERCIAL, SE INVALIDA LA GARANTÍA.42 HOLA. BIENVENIDO. REGISTRO DEL PRODUCTO Para poder consultar rápidamente, anote la información de su producto a continuación. N. ° de modelo: Cód. de fabricación: (El cód. de fabricación ubicado en el reverso del producto o en su base.) Registro de la garantía Asegúrese de registrar su producto en línea, en el sitio www. DirtDevil.com, o comuníquese al 1-800-321-1134 para realizar el registro telefónicamente. Consejo: Adjunte su recibo de compra a este Manual del propietario. Puede que le soliciten la fecha de compra para obtener el servicio de la garantía de su producto Dirt Devil

Felicitaciones por haber adquirido su nueva aspiradora vertical Dirt Devil

. En el interior, encontrará todo lo que necesita saber sobre su última compra. ¿Qué está esperando? LET’S GO.

En este producto se utilizan las siguientes piezas:

F112 Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com.43 Ensamblaje para inicio de uso rápido 46-47 Herramientas 57 Instrucciones de uso 48-56 Resolución de problemas 58

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

GUARDE ESTAS INSTRUCCIONES

Cuando use un electrodoméstico se deben seguir precauciones básicas, incluyendo las siguientes:

• PONGA LA ASPIRADORA EN POSICIÓN VERTICAL CUANDO USE LA MANGUERA Y LOS ACCESORIOS.

• Arme completamente el producto antes de usarlo.

• No deje sólo al aparato cuando esté enchufado. Desenchúfelo de la toma de corriente cuando no lo utilice y antes de realizar operaciones de limpieza o mantenimiento.

• No lo utilice en exteriores o en superficies mojadas. Puede ocurrir un choque eléctrico.

• Evite que se lo utilice como un juguete. Los niños de 12 años o menos no deben utilizar la unidad. Cuando la utilicen niños o se utilice cerca de ellos, será necesario hacerlo bajo una estricta supervisión. Para evitar lesiones o daños, mantenga a los niños alejados del producto y no permita que introduzcan los dedos ni objetos en ninguna de las aberturas del producto.

• Utilice el aparato únicamente como se describe en este manual. Utilice sólo productos y accesorios recomendados por el fabricante.

• No utilice el cargador si el cable o el enchufe se encuentran dañados. Si el producto o el cargador no funcionan como deben; si se han caído, han sido dañados, dejados a la intemperie o sumergidos en agua, llame al servicio de atención al cliente al 1-800-321-1134 antes de seguir usándolo.

• No utilice el cable para transportarlo o tirar de él, no use el cable como mango ni tire del cable cuando esté alrededor de esquinas o bordes afilados. No coloque el aparato sobre el cable. No haga funcionar el aparato sobre el cable. Mantenga el cable lejos de superficies calientes.

• No lo desconecte tirando del cordón eléctrico. Para desconectarlo, tome la clavija, no el cordón eléctrico.

• No tome la clavija o el aparato con las manos mojadas.

• No coloque objetos en las aberturas. No lo use con una abertura bloqueada; manténgalo libre de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.

• No utilice objetos puntiagudos para limpiar la manguera, ya que pueden causar daños.

• Mantenga lejos de las aperturas y partes móviles, el pelo, ropa suelta, dedos y todas las partes del cuerpo.

• No aspire objetos que estén quemándose o emitiendo humo, tales como cigarrillos, cerillos o cenizas calientes.

• No lo use sin tener en su sitio el recipiente de polvo y los filtros.

• Apague todos los controles antes de desconectar.

• Siga las instrucciones de la etiqueta y las marcas que se encuentran en su aspiradora.

• Tenga más cuidado cuando aspire escaleras. Para evitar daños o lesiones personales, y para evitar que la aspiradora caiga, colóquela en la parte inferior de las escaleras o en el suelo. No coloque la aspiradora sobre las escaleras o los muebles, ya que puede provocar lesiones o daños.45 ADVERTENCIA: Para reducir el riesgo de choque eléctrico, este aparato tiene una clavija polarizada (una hoja es más ancha que la otra.) Esta clavija encajará en una toma de corriente polarizada de una manera solamente. Si la clavija no encaja totalmente en la toma de corriente, invierta la clavija. Si aún no encaja, póngase en contacto con un electricista calificado para instalar la toma de corriente apropiada. No modifique la clavija de ninguna manera. SU APARATO TIENE INCORPORADO UN PROTECTOR TÉRMICO

1. Apague el aparato y desconéctelo de la toma de corriente eléctrica.

2. Vacíe el depósito de polvo.

3. Inspeccione la boquilla y las aberturas de entrada de la bolsa en busca

de obstrucciones. Elimine las obstrucciones, si las hay.

4. Cuando el aparato esté desenchufado y el motor se haya enfriado durante

30 minutos, el protector térmico se desactiva, y se puede continuar limpiando. Si el protector térmico sigue activándose después de efectuar los pasos anteriores, es posible que su aparato necesite mantenimiento. AVISO

• No utilice el aparato para recoger líquidos combustibles o sustancias inflamables, como gasolina o lijado de madera fina. No lo utilice en áreas donde puedan éstos puedan estar presentes.

• Mantenga la aspiradora en el suelo. Solamente las aspiradoras de mano pueden ser colocadas sobre muebles.

• La aspiradora debe estar en posición vertical para levantar de la alfombra al cepillo giratorio cuando haga limpieza por encima del nivel del piso.

• El cepillo continúa girando mientras el producto esté encendido y el mango esté en posición vertical. Para evitar daños en alfombras, tapetes y pisos, evite inclinar la aspiradora o situarla sobre muebles, flecos de alfombras o escaleras alfombradas durante el uso de la herramienta.

• No use una extensión eléctrica al usar esta aspiradora.

• Guarde la aspiradora en interiores. Guárdela después de su uso para evitar accidentes de tropiezos.

• Haga funcionar la aspiradora sólo a la tensión especificada en la placa de datos de la parte posterior de la aspiradora. PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DAÑOS:

• Evite levantar objetos duros y afilados con este producto, ya que podrían causar daño.

• Guarde el aparato de forma adecuada en la casa, en un lugar seco. No lo exponga a temperaturas de congelamiento.

• No use objetos filosos para limpiar la manguera, ya que pueden causar daños.

*Not all models have this feature. HERRAMIENTA NECESARIA: DESTORNILLADOR PHILLIPS O PLANO*No todos los modelos tienen estas características.

LISTA PARA ASPIRAR! ¿NECESITA AYUDA? Visite el sitio dirtdevil.com/support o contacte a nuestro Departamento de servicio al cliente llamando al 1 [phone]. 9:00 a. m. - 6:00 p. m. hora del este, Lun. - Siga la conversació[e-mail]/[e-mail]/DirtDevilINICIO DE USO RÁPIDO

INSERTE EL PERNO POR EL ORIFICIO (ubicado debajo del contenedor de accesorios) EN LA PARTE POSTERIOR DE LA ASPIRADORA (diagrama 3). COLOQUE LA TUERCA EN EL EXTREMO DEL PERNO QUE SALE DE LA CUBIERTA POSTERIOR Y APRIÉTELA PARA ASEGURAR EL ASA (diagrama 4). PARTE FRONTAL48 INSTRUCCIONES DE USO

POSTERIOR FIJACIÓN DE LA MANGUERA POSTERIOR: Enrolle la manguera alrededor de la parte posterior del contenedor. Empuje la lanza de la manguera hacia abajo en el lado derecho de la aspiradora.49 INSTRUCCIONES DE USO

ALMACENAMIENTO DE ACCESORIOS: Acople el accesorio para hendiduras y el cepillo para polvo en el contenedor de accesorios.

INSTALACIÓN DEL RECIPIENTE DE

POLVO: Vuelva a colocar el recipiente de polvo inclinándolo hacia atrás hasta que quede trabado. INSTRUCCIONES DE USO50 INSTRUCCIONES DE USO FUNCIONAMIENTO PEDAL DE LIBERACIÓN DEL ASA: Para liberar el asa, pise el pedal de liberación del asa localizado en la parte inferior izquierda de la aspiradora. PEDAL DE ENCENDIDO/APAGADO: Conecte el cordón eléctrico en la toma de corriente. Encienda la aspiradora pisando el pedal localizado en la parte posterior izquierda de la aspiradora. LIBERACIÓN DEL CORDÓN ELÉCTRICO: Gire el desenganche rápido del cable para una fácil extracción del cable. Para utilizar: Enchufe en el tomacorriente eléctrico. Para un guardado cómodo: Enrolle el cable en los ganchos para cable. Conecte el extremo del enchufe al cable.51 INSTRUCCIONES DE USO FUNCIONAMIENTO ASA DE TRANSPORTE: Use el asa de transporte para llevar la aspiradora de una habitación a otra. LIMPIEZA DE PISOS/ALFOMBRAS: Mueva el asa y ajústela en la posición deseada para (A) operar la aspiradora y (B) bajar el asa para limpiar debajo de los muebles.

ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MÓVILES, DESCONECTE LA ASPIRADORA ANTES DE RETIRAR O COLOOCAR EL FILTRO.1. VACÍE EL DEPÓSITO DE POLVO: Presione el botón de liberación de la copa de recolección de residuos en la parte superior para quitarla.2. Sostenga la copa de recolección de residuos sobre un contenedor de desperdicios y presione el botón de liberación de la copa de recolección de residuos para vaciarla. 3. Asegúrese de que la abertura central del contenedor esté libre de residuos. Encaje el fondo de la copa de recolección de residuos en su lugar después de vaciarla. QUITE EL CARTUCHO DEL FILTRO: Gire el conjunto de la copa de recolección de residuos en sentido horario para acceder al conjunto del filtro.NOTA: Para un mejor rendimiento, reemplace el filtro cada 6 meses. Por favor use la etiqueta ubicada en la tapa del filtro para registrar la fecha de reemplazo.53 INSTRUCCIONES DE USO

MANTENIMIENTO REGULAR: Cada vez que se vacía el recipiente de polvo, se debe limpiar el filtro. Golpee suavemente el filtro, pero con firmeza, contra el interior del basurero hasta que deje de caer polvo del filtro. (El filtro perderá color con el uso, pero esto no afectará su rendimiento.) Las instrucciones de limpieza pueden variar dependiendo de las condiciones de suciedad. En algunos casos, se necesitará una limpieza mayor o menor del filtro.

QUITE EL FILTRO DE ESPUMA: Gire el separador en sentido antihorario para acceder al filtro.

6. LIMPIEZA DEL FILTRO CON

PLIEGUES: Enjuague el filtro con agua corriente. Permita que se seque durante al menos 24 horas antes de reemplazar la copa de recolección de residuos.cup.

Vuelva a instalar el conjunto del filtro invirtiendo los pasos 3 y 4 y coloque la copa de recolección de residuos en la aspiradora. TIPO DE FILTRO F112: Para el filtro de reemplazo, por favor visite nuestro sitio Web en www.dirtdevil.com para comprar en línea o llame a servicios al cliente al 1-800-321-1134.54 ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR LAS PARTES MÓVILES, DESCONECTE LA ASPIRADORA ANTES DE CAMBIAR LA BANDA O EL CEPILLO GIRATORIO. 2. Tire y levante la protección de la boquilla.1. PARA RETIRAR LA BANDA: Acueste la aspiradora y voltéela para ver la base de la boquilla. La base debe quedar plana y mirando hacia arriba. Utilice un destornillador Phillips para retirar los cinco (5) tornillos y así quitar la protección de la boquilla. Las flechas indican la posición de los tornillos. INSTRUCCIONES DE USO

BANDA Y CEPILLO RETIRO

Y REEMPLAZO 3. Levante y retire el cepillo giratorio. Deseche la banda usada.ESTILO DE BANDA 15: Para el reemplazo de la banda Estilo, por favor visite nuestro sitio Web en www.dirtdevil.com para comprar en línea o llame a servicios al cliente al 1-800-321-1134. HERRAMIENTA REQUERIDA: DESTORNILLADOR PHILLIOPS55 INSTRUCCIONES DE USO

BANDA Y CEPILLO: QUITAR

4. REEMPLAZO DE LA BANDA O DEL CEPILLO GIRATORIO: Deslice la banda en el eje del motor.INSTRUCCIONES DE USO

EJE DEL MOTOR5. Coloque la banda nueva en el área sin cerdas del cepillo giratorio.6. Una vez que la banda nueva está puesta en su lugar, tire del cepillo giratorio y deslícelo dentro de la boquilla asegurándose que las tapas finales estén en la orientación correcta (inserción 6a). Gire el cepillo giratorio de forma manual para asegurarse que la banda esté alineada apropiadamente.7. Vuelva a colocar la protección de la boquilla.56

8. Fíjela alineando las tres (3) lengüetas

en las ranuras de la base. INSTRUCCIONES DE USO

Coloque nuevamente los cinco (5) tornillos para asegurar la protección de la boquilla. RANURAS LENGÜETA57 PRECAUCIÓN No levante la unidad del suelo para usar la manguera, los artículos sueltos se pueden enredar en el cepillo giratorio. HERRAMIENTAS

USO DEL ACCESORIO Y LA

MANGUERA 1. USO DE LA MANGUERA Y ACCESORIOS: Retire la manguera de su contenedor. 2. Seleccione cualquiera de los prácticos accesorios o use la manguera sola. 3. Simplemente empuje el accesorio con firmeza en el extremo de la manguera. Para quitar el accesorio, gire y tire suavemente.

HERRAMIENTAS58 GUÍA DE SOLUCIÓN DE PROBLEMAS PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, DESCONECTE ANTES DE DAR SERVICIO. ADVERTENCIA

PROBLEMA POSIBLES CAUSAS SOLUCIONES POSIBLES

La aspiradora no funciona. 1. El cordón eléctrico no está bien conectado en la toma de corriente.1. Conecte la unidad con firmeza. 2. Fusible quemado o interruptor desconectado.2. Revise el fusible o el interruptor en casa. Reemplace el fusible / reajuste el interruptor. 3. Necesita servicio. 3. Llame al Servicio al Cliente: 1-800-321-1134.4. Protector térmico activado. 4. Permita que la aspiradora se enfríe durante 30 minutos. La aspiradora no aspira o la succión es muy débil 1. El recipiente de polvo no está instalado correctamente.1. Revise la forma de retiro y reemplazo del recipiente de polvo.2. El recipiente de polvo está lleno.2. Vacíe el recipiente de polvo.3. Cepillo giratorio desgastado. 3. Reemplace el cepillo giratorio.4. Banda rota o desgastada. 4. Reemplace la banda5. Filtro tapado. 5. Retire y limpie el filtro.6. Boquilla/cepillo giratorio tapado6. Inspeccione la boquilla/el cepillo giratorio. Retire la obstrucción/el atasco. El polvo sale de la aspiradora 7. Manguera tapada. 7. Retire la manguera; retire la obstrucción.1. El recipiente de polvo está lleno.1. Vacíe el recipiente de polvo.2. El recipiente de polvo no está instalado correctamente.2. Revise la forma de retiro y reemplazo del recipiente de polvo..3. La manguera no está instalada correctamente.3. Revise la instalación de la manguera.4. El filtro no está instalado completamente.4. Revise la forma de retiro y reemplazo del filtro. Si ocurre un problema menor, generalmente puede resolverse con bastante facilidad cuando se halla la causa, usando esta lista de verificación. Este producto no contiene piezas que el usuario pueda reparar. Si el aparato no funciona como debe, si se ha caído, dañado o dejado a la intemperie, o si se ha sumergido en agua, llévelo a un Centro técnico o comuníquese con el Servicio de atención al cliente al 1-800-321-1134 antes de continuar usándolo.59

GARANTÍA LIMITADA DE UNO AÑO (USO DOMÉSTICO) Si este producto no cumple con la garantía, comuníquese con el Servicio de atención al cliente de TTI Floor Care North America al 1-800-321-1134. Tenga a mano el comprobante de compra y el número de modelo para el producto cubierto por la garantía. COBERTURA DE LA GARANTÍA LIMITADA: Esta garantía limitada provista por Royal Appliance Mfg. Co., que realiza negocios como TTI Floor Care North America (a la que se hará referencia como “Garante” en el presente documento) se aplica solo a productos adquiridos en EE. UU. (incluidos sus territorios y posesiones), una Tiendas de intercambios militares de los EE.UU. o Canadá. En casos de uso y mantenimiento domésticos en condiciones normales y conforme a la Guía del propietario, este producto tiene garantía contra defectos originales en los materiales y en la mano de obra por un período de UNOaño desde la fecha de compra original (el “Período de la garantía”). Si el Garante determina que el problema que presenta cuenta con la cobertura de los términos de esta garantía (un “reclamo de la garantía cubierto”), a nuestro criterio y sin costo (sujeto al costo de envío), (i) repararemos su producto, (ii) enviaremos un producto de remplazo, que será nuevo o refabricado y estará sujeto a disponibilidad; (iii) en el caso de que las piezas y reemplazos que apliquen no estén disponibles en un tiempo razonable, podemos enviar un producto similar de igual o superior valor. En el caso improbable de que no podamos reparar su producto o enviarle un producto de reemplazo o similar, nos reservamos el derecho de, a nuestra discreción, emitir un reembolso o crédito en la tienda (si corresponde) por el precio real de la compra al momento de la compra original según lo reflejado en el recibo de ventas original. Las piezas y reemplazos pueden ser nuevos, reacondicionados, con poco uso o refabricados, según el criterio del Garante. PERSONAS AFECTADAS POR LA COBERTURA DE LA GARANTÍA LIMITADA: Esta garantía limitada se extiende únicamente al comprador minorista original, con comprobante de compra original del Garante o un distribuidor autorizado de productos del Garante, en EE. UU., Tiendas de intercambios militares de los EE.UU., y en Canadá. QUÉ ES LO QUE NO CUBRE ESTA GARANTÍA LIMITADA: Esta garantía no cubre el uso del producto en operaciones comerciales (tales como servicios de limpieza, portería y servicios de alquiler de equipos, u otra actividad generadora de ingresos); el mantenimiento inadecuado del producto; el producto si ha sido expuesto a abuso, negligencia, mal uso, vandalismo o el uso de voltajes diferentes a los especificados en la placa de identificación del producto. Esta garantía no cubre los daños resultantes de actos fortuitos, accidentes, actos de omisión del propietario, servicio de este producto por parte de otra entidad distinta del Garante o un proveedor de servicios autorizado por el Garante (si corresponde), u otros actos que estén más allá del control del Garante. Esta garantía tampoco cubre el uso fuera del país en el que se compró el producto originalmente, o la reventa del producto por parte del propietario original. Esta garantía no cubre la recolección, la entrega, el transporte ni las llamadas domésticas. Además, esta garantía no cubre ningún producto que haya sido alterado o modificado, reparado en forma necesaria por el desgaste normal, o en el cual se hayan utilizado productos, piezas o accesorios incompatibles con este producto o que afecten de manera negativa su funcionamiento, rendimiento o durabilidad. Los elementos con desgaste normal no están cubiertos por esta garantía. Según el producto, los elementos con desgaste normal pueden incluir, entre otros, correas, filtros, cepillos giratorios, ventiladores sopladores, sopladores y tubos aspiradores, y bolsas y correas para aspiradoras. OTROS TÉRMINOS IMPORTANTES: Esta garantía no es transferible y no puede asignarse, cualquier asignación realizada en contravención con esta prohibición quedará nula. Esta garantía se regirá e interpretará bajo las leyes del estado de CarolinadelNorte. El Período de la garantía no se prolongará por el reemplazo de las baterías, piezas o productos, ni en virtud de cualquier reparación realizada conforme a esta garantía. ESTA GARANTÍA LIMITADA TIENE PREVALENCIA EXCLUSIVA COMO TAL Y COMO RECURSO LEGAL, Y QUEDAN EXPRESAMENTE RECHAZADAS TODAS LAS GARANTÍAS EXPRESAS E IMPLÍCITAS DIFERENTES DE LA GARANTÍA LIMITADA ESTABLECIDA ANTERIORMENTE RESPECTO DE ESTE PRODUCTO, CON INCLUSIÓN DE LAS GARANTÍAS IMPLÍCITAS DE APTITUD PARA LA VENTA O ADECUACIÓN A FINES ESPECÍFICOS. EN NINGÚN CASO, EL GARANTE SERÁ RESPONSABLE POR LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES O CONSECUENTES DE NINGÚN TIPO QUE SUFRA EL PROPIETARIO O CUALQUIER PARTE QUE RECLAME POR INTERMEDIO DE ESTE, YA SEA CON BASE EN UN CONTRATO, POR NEGLIGENCIA, HECHO ILÍCITO CIVIL O RESPONSABILIDAD OBJETIVA, NI POR NINGUNA OTRA CAUSA, INCLUSO SI ESTA GARANTÍA NO CUMPLE CON SU PROPÓSITO ESENCIAL. EN LA MÁXIMA MEDIDA PERMITIDA PORLAS LEYES APLICABLES, NINGUNA GARANTÍA QUE SURJA DE LA APLICACIÓN DE LA LEY, SI ES APLICABLE, SUPERARÁ LA DURACIÓN DE LA GARANTÍA LIMITADA AQUÍ PROVISTA. La responsabilidad del garante por los daños o por cualquier costo que surja de esta declaración de garantía limitada se limita al monto pagado por este producto al momento de la compra original. Algunos estados no permiten la exclusión o la limitación de daños incidentes o consecuentes, descargos de garantías implícitas o limitaciones con respecto a la duración de garantías implícitas; por lo tanto, es posible que las exclusiones, los descargos o las limitaciones no se apliquen en su caso. Esta garantía le otorga derechos legales específicos. También puede tener otros derechos, que varían según el estado.60 Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com. En este producto se utilizan las siguientes piezas:

Llame a nuestro Departamento de servicio al cliente al 1 [phone] 9:00 a. m. - 6:00 p. m. hora del este www.dirtdevil.com NUESTRAS ASPIRADORAS HABLAN
