Tipo de producto	Lavavajillas comercial de carga frontal
Marca	Hobart
Modelo	LXEH1 (serie LXeH)
Dimensiones (Al x An x Pr)	84 x 61 x 111 cm (aprox., ver manual para detalles)
Peso neto	68 kg
Peso de embarque	77 kg
Alimentación eléctrica	208-240 V, 60 Hz, monofásico o trifásico; protección máx. 40 A
Presión de agua requerida	15 a 65 lb/pulg² (103,4 a 448 kPa) dinámica
Temperatura mínima del agua	110 °F (43 °C)
Dureza del agua recomendada	≤ 3 granos por galón US (20,58 ppm)
Capacidad de lavado	24 a 34 canastos por hora
Funciones principales	Lavado automático, sobrecalentador Sense-A-Temp, dosificadores integrados (detergente, agente de enjuague y desinfectante para modelos LXeC/PR), apagado automático después de 4 h, programación personalizable
Incluido de serie	2 canastos 20 x 20 pulg, bomba de desagüe, bomba de enjuague, mangueras de llenado y desagüe (6 pies)
Limpieza y mantenimiento	Limpieza diaria de filtros y brazos; descalcificación regular; lubricación del motor no necesaria
Seguridad	Parada automática en caso de anomalía, bloqueo de puerta, protección contra sobreintensidades, cumplimiento de normas eléctricas y de plomería
Reparabilidad	Piezas de repuesto disponibles a través del servicio Hobart; reparación por técnico autorizado recomendada

Preguntas frecuentes - LXEH1 Hobart

¿Cuál es la temperatura mínima del agua de alimentación para el modelo LXeH?

La temperatura mínima del agua de alimentación es de 110 °F (43 °C). El sobrecalentador integrado puede elevar la temperatura 70 °F (39 °C) adicionales.

¿Cómo programar el lavavajillas LXeH?

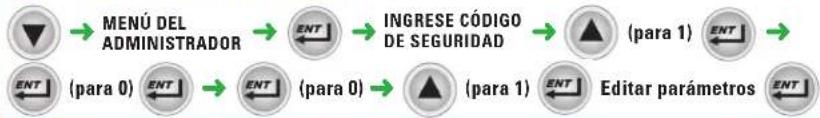

Acceda al menú de gestión presionando ENT, luego ingrese el código 1001. Use las teclas de desplazamiento (ARRIBA/ABAJO) y ENT para modificar parámetros como dosificadores, alarmas, ciclo de lavado, etc. Consulte la tarjeta de programación en el manual.

¿Qué hacer en caso de alerta de baja temperatura de enjuague?

Si la alerta 'BAJA TEMP. DE ENJUAGUE' aparece después de tres ciclos consecutivos, verifique la temperatura del agua de suministro. El aparato continúa funcionando pero se recomienda contactar al Servicio de mantenimiento Hobart si el problema persiste después de 10 ciclos.

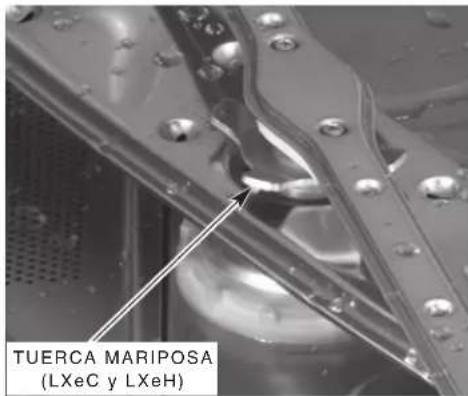

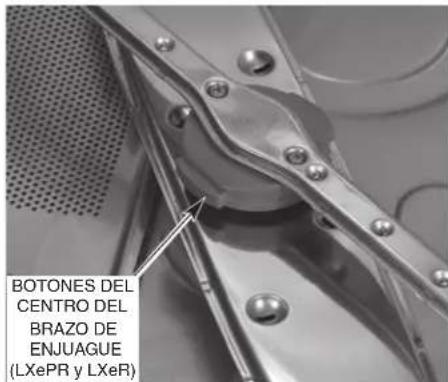

¿Cómo limpiar los filtros y los brazos de lavado?

Presione MARCHA para vaciar, abra la puerta, retire los filtros (de grano grueso y fino) y los brazos de lavado/enjuague. Limpie con un paño húmedo y un limpiador suave para acero inoxidable. Vuelva a colocar girando los brazos para verificar que giren libremente.

¿Qué tipo de detergente usar?

Use únicamente detergentes de clase comercial recomendados por su proveedor de productos químicos. No use detergentes domésticos. Los dosificadores están ajustados de fábrica.

¿Cómo realizar una descalcificación?

Cuando el indicador 'DESCALCIFICACIÓN RECOMENDADA' aparezca, siga las indicaciones en pantalla. Para los modelos LXeH, agregue manualmente un agente descalcificador (ej. Lime Away®) en la cubeta después del llenado. El ciclo dura aproximadamente 10 minutos de lavado y luego dos enjuagues. Responda 'Sí' a la indicación para iniciar el ciclo.

¿Qué hacer si el aparato no drena?

Verifique que la manguera de desagüe no esté doblada u obstruida. Apague el aparato, espere unos segundos y luego enciéndalo nuevamente. Repita dos veces si es necesario. Si el problema persiste, contacte al servicio de mantenimiento Hobart.

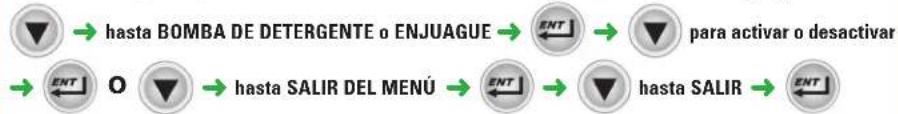

¿Cómo activar o desactivar los dosificadores químicos?

Vaya al menú de gestión (código 1001), seleccione 'DOSIFICADORES QUÍMICOS' y luego elija 'Activado' o 'Desactivado' para el detergente y el agente de enjuague. Presione ENT para confirmar.

¿Cuáles son los mensajes de error comunes?

Los mensajes incluyen: 'PUERTA ABIERTA', 'ALERTA BRAZO DE LAVADO', 'BAJA TEMP. DE ENJUAGUE', 'ERROR DE LLENADO', 'ERROR DE DESAGÜE', y errores de sensores. Consulte la sección 'Mensajes de diagnóstico' del manual para las acciones recomendadas.

¿Cómo nivelar el aparato?

Coloque un nivel de carpintero en diagonal sobre los rieles del canasto. Atornille o desatornille las patas ajustables para nivelar de adelante hacia atrás y de lado a lado. Cubra la rosca con los tapones de goma suministrados.

MANUAL DE USUARIO LXEH1 Hobart

Requisitos de agua 63

Conexiones de plomería 64

Conexión eléctrica 65

Datos eléctricos 65

Método de conexión....66

Detergente y enjuague....67

Desinfectante químico (LXeC & LXePR) 68

Revisión de la concentración del desinfectante 68

Solución para descalcificar 68

Cebado de las bombas de químicos....69

Diagrama de instalación (LXeC) 70

Diagrama de instalación (LXeH) 71

Diagrama de instalación (LXePR) 72

Diagrama de instalación (LXeR) 73

PROGRAMACIÓN....74

Programación en modo de Administrador ....74

Instrucciones de programación....74

Indicaciones en la pantalla del menú 74

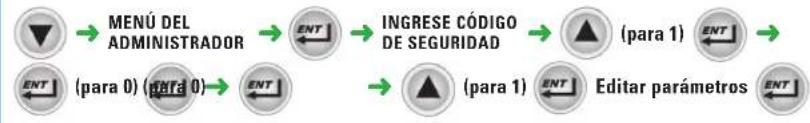

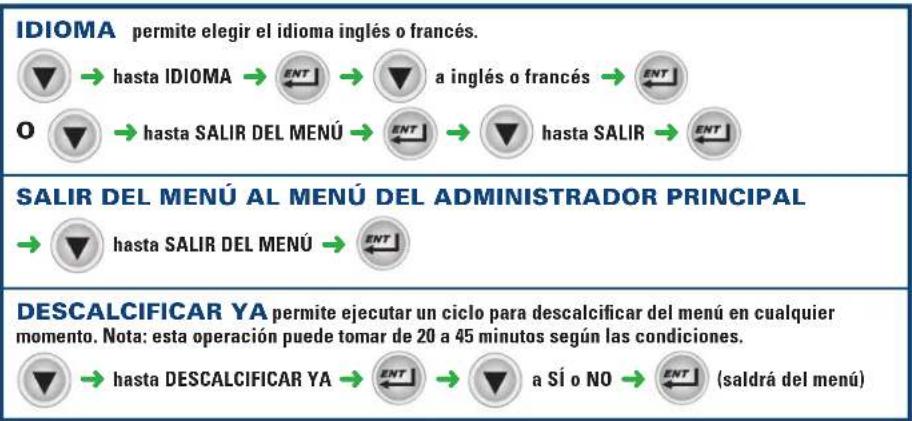

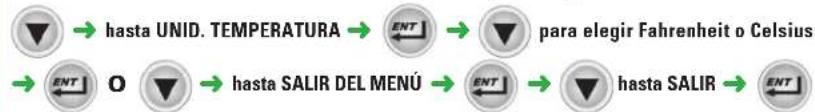

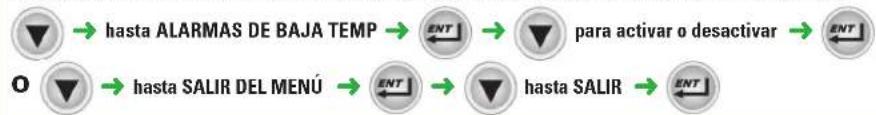

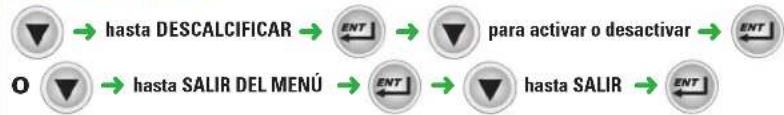

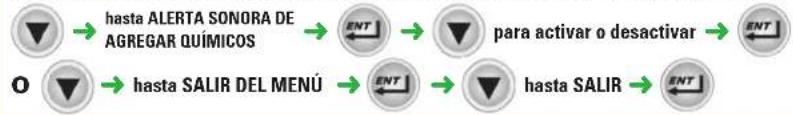

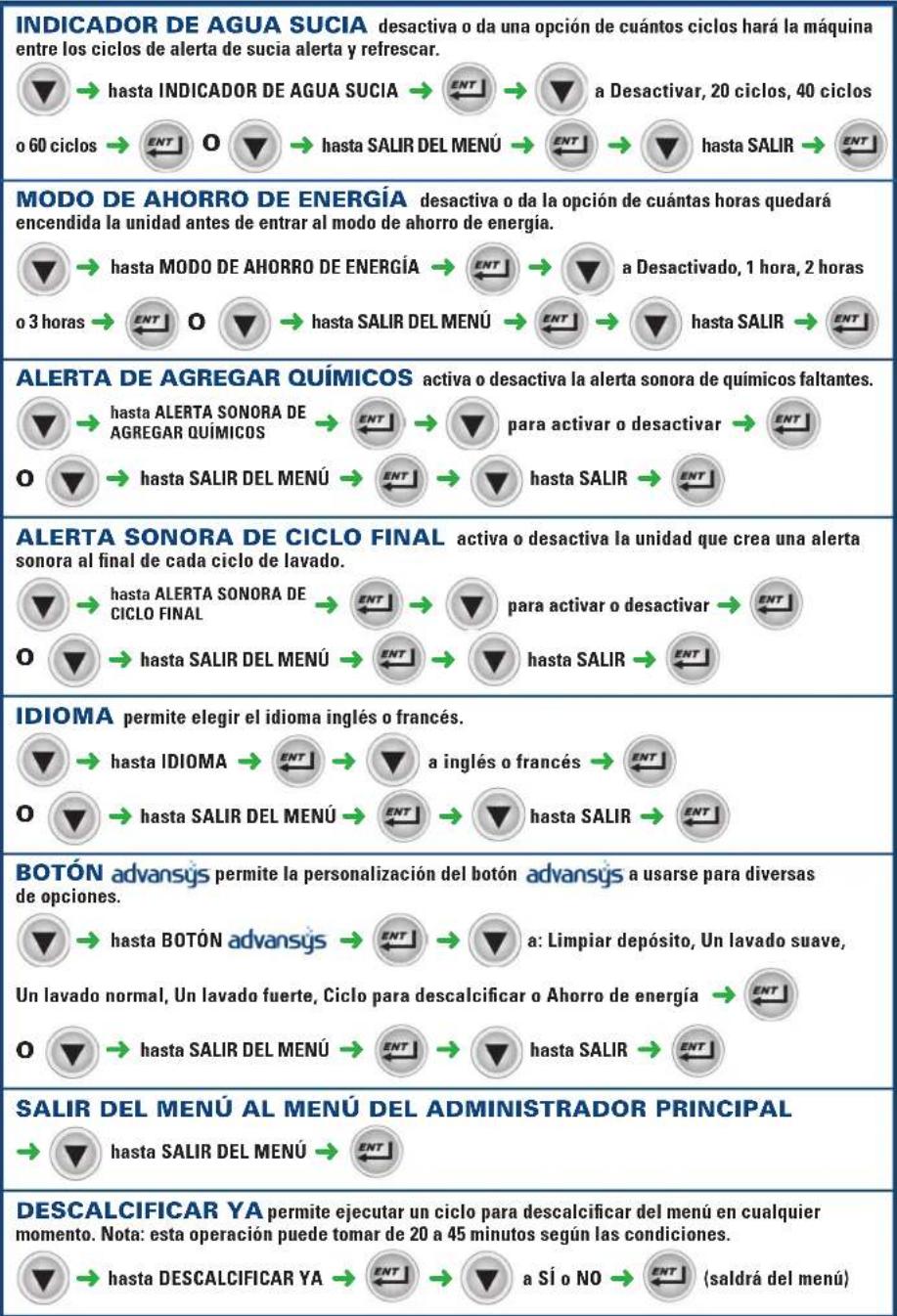

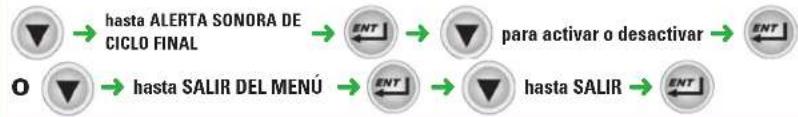

Tarjeta de programación, modo de Administrador LXe....75

Tarjeta de programación, modo de Administrador advansys LXe 77

Tabla del menú de parámetros....79

OPERACIÓN....81

Antes del primer uso....81

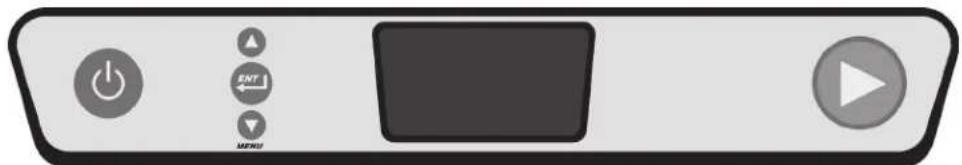

Controles 81

Operación del lavavajillas LXe....82

Mensajes de error/diagnóstico....83

Tiempos del ciclo de lavado/enjuague (LXeC y LXeH) 84

Tiempos del ciclo de lavado/enjuague (LXePR y LXeR) 84

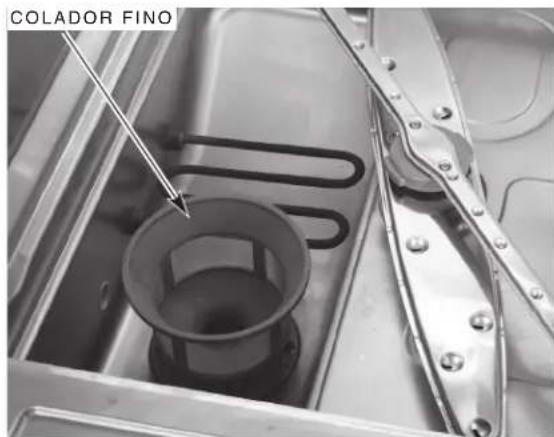

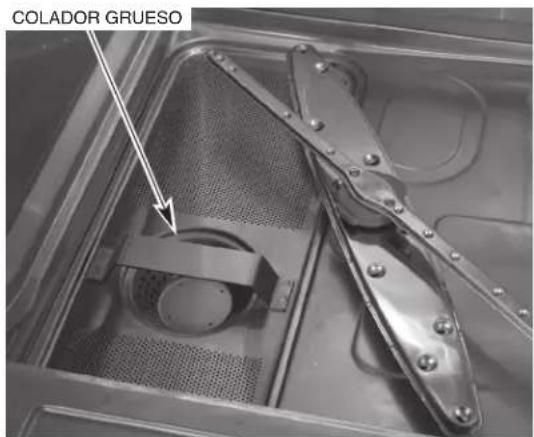

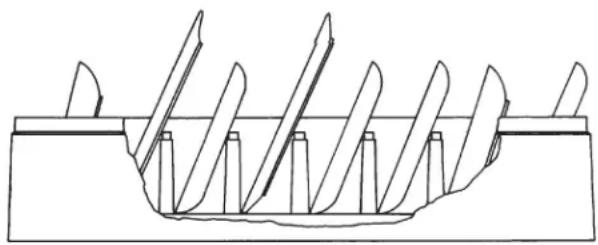

Preparación 84

Qué hacer y qué no hacer con su nuevo lavavajillas Hobart....85

LIMPIEZA....86

MANTENIMIENTO....87

Descalcificación....87

Lubricación 87

RESOLUCIÓN DE PROBLEMAS....88

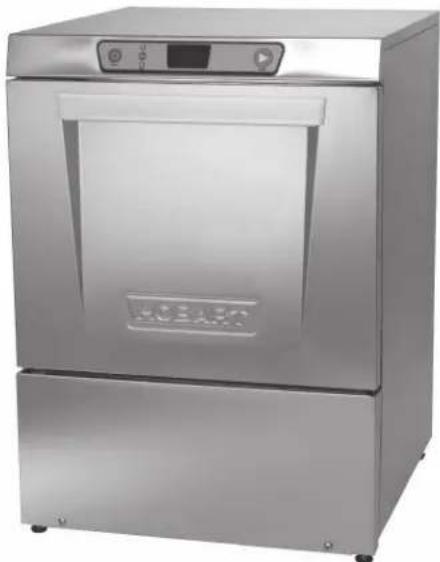

Instalación, operación y cuidado de los LAVAVAJILLAS DE LA SERIE LXe

GUARDE ESTAS INSTRUCCIONES

Los lavavajillas de la serie LXe son máquinas lavavajillas totalmente automáticas y de carga frontal. Las máquinas de la serie LXe son capaces de procesar 24 a 34 estantes por hora, según el modelo.

Todos los lavavajillas de la serie LXe se apagan automáticamente después de 4 horas de uso para ahorrar energía.

Todos los lavavajillas LXeH y LXeR incluyen Sense-A-Temp™ para garantizar una temperatura adecuada del agua caliente durante el enjuague.

El equipo estándar incluye dos estantes de 20" x 20", controles electrónicos, bomba de drenaje, bomba de enjuague, bombas químicas, manguera de llenado y manguera de drenaje.

MODELO DESCRIPCIÓN

LXeC, LXePR Enjuague con agua nueva; modelos para desinfección con químicos a baja temperatura, para usarse con solución de hipoclorito de sodio (cloro) al 6% como agente desinfectante*.

Nota: Si se usará cloro al 8,40%, contacte al Servicio de Hobart o al proveedor de sustancias químicas para cambiar los ajustes de la bomba del desinfectante. (Pueden aplicarse cargos).

LXeH Enjuague con agua nueva con calentador del reforzante integrado que sube a 70 °F. Esto permite una temperatura del agua de entrada de 110 °F.

LXeR Enjuague con agua nueva con unidad de recuperación de energía interna y un calentador del reforzante integrado que eleva la temperatura a 70 °F. Temperatura del agua entrante recomendada de 55 °F a 80 °F.

* - El agente desinfectante se debe usar según las instrucciones de uso en la etiqueta registrada en EPA.

INSTALACIÓN

DESEMPAQUE

Inmediatamente después de desempacar el lavavajillas, compruebe la existencia de posibles daños por transporte. Si se comprueba que esta máquina se ha dañado, guarde el material de embalaje y comuníquese con el transportista a más tardar a los 15 días de la entrega.

UBICACIÓN

Antes de la instalación, compruebe que el suministro eléctrico coincida con las especificaciones de la placa de datos de la máquina, que se encuentra en la parte superior de la puerta.

El vapor generado del funcionamiento normal puede escapar por la puerta. Madera, laminados, chapas de madera, etc. no son materiales adecuados para su uso en zonas expuestas a vapor y detergentes del lavavajillas. Se recomiendan protecciones de acero inoxidable o resistentes a la humedad para superficies adyacentes a los lados y encima del LXe.

NIVELACIÓN

La máquina debe estar nivelada para funcionar correctamente. Ubique el lavavajillas en su lugar de funcionamiento. Nivele la máquina antes de realizar cualquier conexión. Con un nivel de carpintero colocado en diagonal en los rieles del estante, nivele la máquina de adelante hacia atrás y de lado a lado al enroscar las patas ajustables hacia adentro o afuera. Después de nivelar la máquina, cubra las roscas expuestas de las patas regulables con los tubos de goma negra provistos. (Vea las instrucciones por separado dadas con la máquina).

REQUISITOS DE AGUA

Una calidad del agua adecuada puede mejorar el rendimiento de lavado, al reducir las manchas, mejorar la eficacia del trabajo y prolongar la vida del equipo. Las condiciones del agua varían de un lugar a otro. El tratamiento de agua adecuado y recomendado para un uso eficaz y eficiente de este equipo también variará según las condiciones del agua. Pregunte al proveedor de agua municipal para obtener más detalles sobre sus condiciones locales de agua antes de la instalación.

La dureza del agua recomendada es 3 granos de dureza por galón o menos. Una mayor dureza puede provocar una formación excesiva de cal. La dureza del agua sobre los 3 granos por galón requiere tratamiento del agua. Se ha demostrado que el tratamiento del agua reduce los costos relacionados con la limpieza, merma la descalcificación del lavavajillas y reduce el consumo de detergente en el lavavajillas.

AVISO Los altos niveles de hierro en el suministro de agua pueden causar manchas y requerir un filtro de hierro. Los altos niveles de cloruro en el agua de suministro pueden causar picaduras y podrá necesario un sistema de extracción de cloro. Comuníquese con el profesional de tratamiento del agua local para un tratamiento del agua adecuado.

El sedimento puede requerir un filtro de partículas. Los sólidos disueltos pueden requerir tratamiento del agua como un suavizador de agua, sistema de ósmosis inversa, etc. Comuníquese con un profesional local de tratamiento del agua para su tratamiento adecuado.

Si la inspección del lavavajillas o el calentador del reforzante revela acumulación de cal después de haber usado el equipo, se recomienda tratamiento del agua. Si ya hay un suavizador de agua instalado, asegúrese de que hay un nivel suficiente de sal. Comuníquese con la Oficina de Servicio local de Hobart para pedir recomendaciones específicas.

Un amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) debe instalarse (suministrado por otros) en la línea de suministro de agua común en la conexión del servicio.

El plomero que conecte esta máquina es responsable de asegurar que las tuberías de agua estén COMPLETAMENTE ENJUAGADAS ANTES de conectarlas al lavavajillas. Este “enjuague” es necesario para quitar todo material extraño, tal como astillas (procedentes de tuberías cortadas o enroscadas) compuestos en los empalmes o si se usan conexiones soldadas, trozos de soldadura o recortes de los tubos. Los escombros, si no se eliminan, pueden alojarse en los componentes de la tubería del lavavajillas e inutilizarlos. Las válvulas manuales o las válvulas solenoides contaminadas por cuerpos extraños y cualquier material derivado de esta suciedad no son responsabilidad del fabricante y los costos de reparación relacionados no están cubiertos por la garantía.

Las necesidades de suministro de agua son las siguientes:

MODELO

TEMPERATURA

LXeC 120 °F mínimo (49°C)

LXePR 120 °F mínimo (49°C)

LXeH 110 °F mínimo (43°C)

LXeR 55 °F mínimo (12,7°C), 80 °F máximo (26,7°C)

NOTA: En las instalaciones de LXeR, si la temperatura del agua fría está siempre sobre los 80 °F o si está entrando un exceso de vapor de agua o vapor a la habitación después de haber terminado el ciclo de condensación, contacte al Servicio de Hobart para aumentar el tiempo de condensación.

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si hay presiones superiores a 65 psig, se debe instalar una válvula reguladora de presión en la línea de agua al lavavajillas (por otros). Si la presión que fluye es inferior a 15 psi, causará un mal funcionamiento de la máquina. Todos los modelos LXe están equipados con un sistema de enjuague bombeado; por lo tanto, un manómetro de agua no es necesario y no se suministra con la máquina.

AVISO El regulador de presión del agua debe tener un desvío de descarga. El hecho de no usar el tipo adecuado de regulador de presión puede causar daños a la unidad.

Se debe instalar una válvula de corte manual (no suministrada) corriente arriba de la manguera de llenado para permitir dar servicio a la máquina.

Se recomienda que se instale un colador de línea (no suministrado) en la línea de alimentación entre la válvula de corte manual (no suministrada) y el punto de conexión en la máquina. Haga las conexiones de plomería con tubería de cobre de mínimo 12 " de diámetro externo ( 34 " recomendado), con una conexión de manguera de jardín de 34 " (no suministrada). Consulte los diagramas de instalación, páginas 70-73.

CONEXIONES DE PLOMERÍA

ADVERTENCIA

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad

y plomería.

Drenaje

Se suministra una manguera de drenaje de 58 " de diámetro y 6' de largo. Debe conectarse firmemente en el drenaje. Tenga cuidado de no estrangular la manguera. Consulte los diagramas de instalación, páginas 70-73. El drenaje debe tener una capacidad de flujo mínima de 5 galones por minuto.

CONEXIÓN ELÉCTRICA

ADVERTENCIA Las conexiones eléctricas y a tierra deben cumplir con las partes correspondientes del Código Eléctrico Nacional y/u otros códigos eléctricos locales.

ADVERTENCIA Desconecte la máquina de la corriente eléctrica y siga los procedimientos de bloqueo/rotulado.

DATOS ELÉCTRICOS

Cumplimiento de conformidad con el Código Eléctrico Nacional NFPA-70, última adición.

AVISO Para conexiones eléctricas, utilice cable de cobre clasificado para 90 °C como mínimo.

Modelo Voltios/Hertz/Fases		Ampacidad mínima del conductor del circuito de suministro	Ampacidad máxima del dispositivo protector
LXeCLXePR	1/06/021	2020
LXeHLXeR	208-240/60/1	4040
	120/208-240(3W)/60/1*
	208-240/60/3	3030
	220-240/50/1	4040

* Los sistemas (3W) requieren tres cables de alimentación que incluyen un neutro que lleva corriente. Debe proporcionarse un cuarto cable adicional para la conexión a tierra de la máquina.

Consulte la placa de datos en la manija de la puerta de la máquina y la etiqueta eléctrica en la parte posterior del panel frontal inferior para una selección adecuada.

Método de conexión

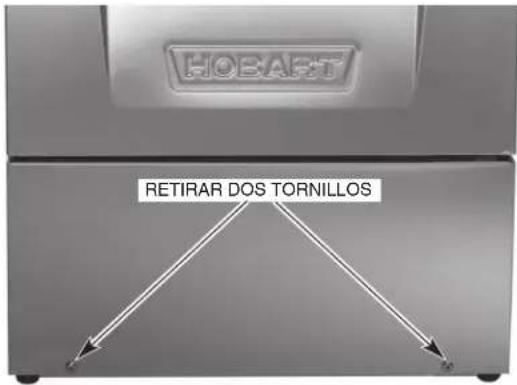

1. Retire el panel frontal inferior; para hacerlo, quite los dos tornillos en la parte inferior del panel (Fig. 1).

HOBART RETIRAR DOS TORNILLOS

Fig. 1

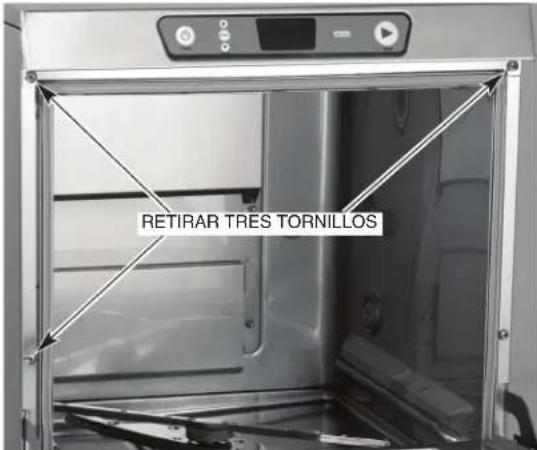

1. Abra la puerta del lavavajillas y retire los dos tornillos izquierdos y el tornillo superior derecho (Fig. 2). Jale la parte superior de la unidad hacia adelante más o menos 1" y retire el panel lateral izquierdo.

RETIRAR TRES TORNILLOS

Fig. 2

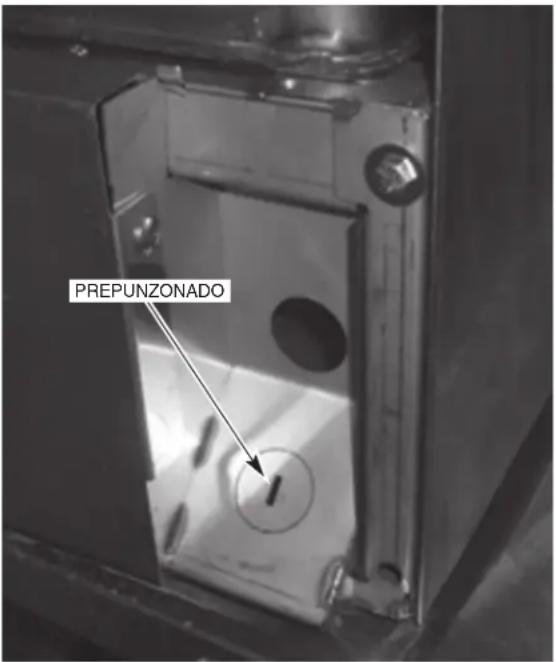

1. Se suminista un agujero para un conductor de tamaño industrial de 1" en la esquina inferior derecha en la parte posterior de la máquina (Fig. 3). Si es necesario por las necesidades de espacio, retire el prepunzonado y use un acople de 45°.

PREPUNZONADO

Fig. 3

1. Instale el conducto de tamaño comercial de 1" y el acople. Deje al menos cuatro pies de línea eléctrica entre conexión de la pared y la máquina. Esto permite que la máquina se retire de la pared para su limpieza y/o mantenimiento.
2. Alimente los cables a través de la base de la unidad al frente de la unidad. Al menos 24" y no más de 28" del tamaño del cable necesario deben extenderse desde el final del acople del conducto.
3. Haga conexiones eléctricas según el esquema eléctrico suministrado con el equipo y asegure los cables a la conexión de servicio de la máquina. Mantenga al mínimo el exceso de cable en la base de la unidad.
4. Vuelva a instalar el panel lateral izquierdo, la parte superior de la unidad y el panel frontal inferior. Reinstale los tres tornillos situados detrás de la puerta y los dos tornillos de la parte inferior del panel frontal.

DETERGENTE Y ENJUAGUE

Utilice solo detergentes de grado comercial recomendados por un profesional químico. No use detergentes formulados para lavavajillas residenciales.

Los tiempos de “encendido” de la bombas de detergente y enjuague se ajustan en la fábrica. Si se requieren ajustes, comuníquese con la Oficina de Servicio local de Hobart o su proveedor de productos químicos.

Coloque los recipientes de detergente y enjuague (que se obtienen de un proveedor independiente) en un lugar donde los tubos de suministro lleguen a ellos.

Retire la tapa del frasco de detergente y coloque el tubo de suministro rojo en el recipiente de detergente.

Retire la tapa del frasco de detergente y coloque el tubo de suministro azul en el recipiente de enjuague.

Asegúrese de empujar los tubos verticales de suministro por completo hasta el fondo de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamiento en los tubos de suministro.

DESINFECTANTE QUÍMICO (LXeC & LXePR)

El hipoclorito de sodio (cloro) atacará materiales tales como peltre, aluminio y plata. Por lo tanto, los lavavajillas con desinfección química no deben usarse para lavar estos materiales EN LOS MODELOS LXEC Y LEXEPR, LA BOMBA DE DESINFECCIÓN QUÍMICA SE AJUSTA DE FÁBRICA PARA USARSE CON SOLUCIÓN DE HIPOCLORITO DE SODIO AL 6%.

AVISO Si se usará solución de hipoclorito de sodio al 8,40%, comuníquese con la Oficina de Servicio local de Hobart.

En los modelos LXeC, ubique un frasco de un galón de solución de hipoclorito de sodio (cloro) al 6% u 8,40% en un lugar adecuado que no esté a más de 10 pulgadas encima del suelo. No premezcle la solución desinfectante con agua ni cualquier otro líquido.

En los modelos LXePR, coloque un desinfectante aprobado para máquinas de enjuague con agua potable en un lugar adecuado que no esté a más de 10 pulgadas encima del suelo. No premezcle la solución desinfectante con agua ni cualquier otro líquido.

ADVERTENCIA Nunca premezcle un humectante con una solución desinfectante. La mezcla puede causar la formación de gases peligrosos.

Retire la tapa del frasco de desinfectante y coloque el tubo de suministro blanco en el recipiente de desinfectante. Asegúrese de empujar el tubo vertical de suministro por completo en la parte inferior de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamientos en el tubo de suministro.

Revise con frecuencia el frasco de desinfectante para garantizar que hay suficiente suministro de sustancia química.

REVISIÓN DE LA CONCENTRACIÓN DEL DESINFECTANTE

Verifique que haya suficiente suministro de sustancia química en el frasco de desinfectante y que el tubo vertical de suministro esté insertado completamente en la parte inferior del recipiente de sustancias químicas. Coloque un estante de vidrio con vasos en la máquina.

En los modelos LXePR, la función PuriRinse debe estar desactivada para revisar correctamente la concentración del desinfectante. Para desactivar PuriRinse, mantenga pulsada la tecla LAVAR por cinco segundos hasta que inicie el ciclo de lavado.

En los modelos LXeC, pulse la tecla LAVAR para iniciar un ciclo. Al final del ciclo, abra la puerta.

Siga las instrucciones que están en el frasco con papel tornasol y pruebe el agua sobre la superficie del fondo de los vasos. La concentración debe ser de 50 ppm como mínimo a 100 ppm como máximo.

Si la lectura es incorrecta, comuníquese con la Oficina de Servicio local de Hobart o su proveedor de sustancias químicas para hacer ajustes.

SOLUCIÓN PARA DESCALCIFICAR

Todos los modelos LXeR y LXePR están equipados con un sistema automático de descalcificación. Durante la instalación, un técnico de servicio calificado de Hobart o el proveedor de productos químicos debe ajustar la dureza del agua total para establecer correctamente los intervalos de descalcificación.

Retire la tapa del frasco de descalcificación y coloque el tubo de suministro negro en el recipiente.

Asegúrese de empujar el tubo vertical de suministro por completo en la parte inferior de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamientos en el tubo de suministro.

CEBADO DE LAS BOMBAS DE QUÍMICOS

Cuando se vacía un producto químico, el cebado se inicia automáticamente la próxima vez que se encienda la máquina o se haya iniciado un ciclo de lavado. Observe que el tiempo de cebado inicial para todas las bombas (detergente, enjuague y desinfectante) es de 60 segundos. Si la sustancia química no se detecta en 60 segundos, el indicador de agregar químico destellará. Después de detectar la sustancia química, el indicador en la pantalla se apagará y la bomba continuará cebándose durante 10 segundos para permitir que los productos químicos lleguen a la máquina. Si todas las sustancias químicas están vacías, el desinfectante se cebará primero y luego el detergente. Solo una bomba de químicos funcionará a la vez.

Si las sustancias químicas no se detectan después de tres operaciones de cebado consecutivas, el indicador de agregar químico destellará y se cancelará el cebado. La próxima vez que se inicie un ciclo de lavado, el indicador de agregar químico seguirá destellando. Compruebe que los frascos de sustancias químicas no estén vacíos y que los tubos verticales de suministro estén insertados completamente en el fondo de los recipientes.

La operación de cebado puede restaurarse al apagar el lavavajillas y luego encenderlo.

Si los frascos de sustancias químicas no están vacíos y los tubos verticales de suministro están insertados correctamente, el sensor químico o las bombas podrían estar funcionando mal; comuníquese con la Oficina de Servicio local de Hobart.

ADVERTENCIA

No premezcle otras sustancias químicas con el hipoclorito de puede causar la formación de gases peligrosos.

sodio (cloro líquido). La mezcla puede causar la formación de gases peligrosos.

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Importante: Los recipientes de sustancias químicas se deben colocar a no más de 10ª sobre el piso. Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2º de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

Use solo hipoclorito de sodio (cloro líquido) al 6% u 8,4% como químico desinfectante para asegurar el funcionamiento correcto del lavavajillas.

Ciertos materiales incluyendo la chapa de plata, aluminio y estaño son atacados por el hipoclorito de sodio (cloro líquido).

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en 1".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.
4. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
5. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
6. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 38° AFF.

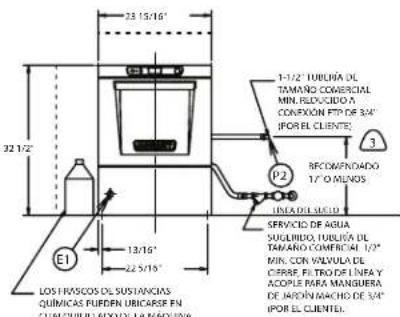

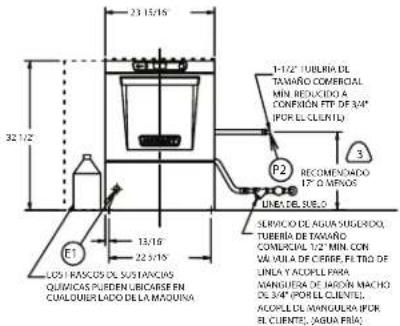

NOTAS DE PLOMERÍA:

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

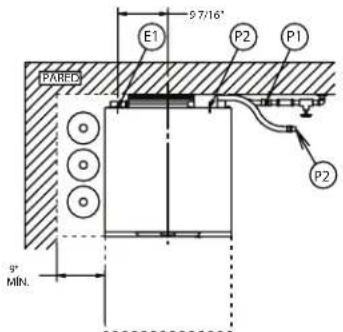

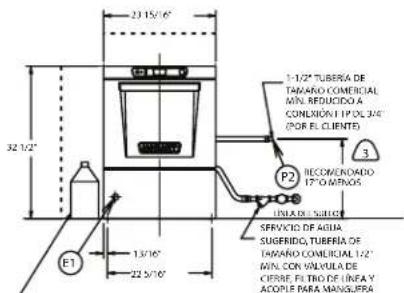

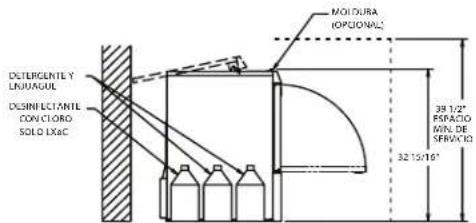

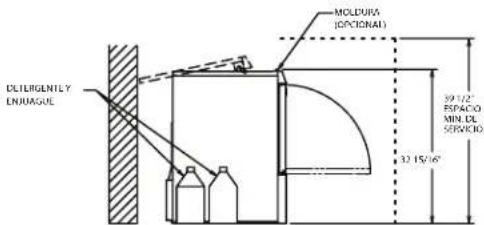

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 4-5/8" AFF.
P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;
120 °F MÍN. DE AGUA PARA LXeC, 140 °F RECOMENDADO.
P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

9/16" E1 P2 P1 PARD P2 9' MIN.

MOLDURA (OPOCIONAL) DETERGENTE Y LIJUAGUAL DESINFECTANTE CON CLORO SOLO LIXAC 38 1/2" ESPACIO MIN. DE SERVICIO 32 15/16"

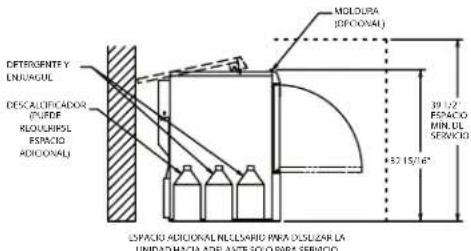

ESPACIO ADICIONAL NECESARIO PARA DESLIZAR LA
UNIDAD HACIA ADELI ANTE SOLO PARA SERVICIO

23 15/16" 32 1/2" E1 LOS FRASCOS DEL SUSANCIAS QUÍNICAS FURDIN UBICARER EN CUALQUIELADO DE LA MARQUINA 1-1/2" FUBILDA DL TAMANO COMERCIAL MIN. RIVUDIDO Y CONFRON FTP OF 3/4" IPOR EL CLIENTE. P2 RECOVENDADO 1/7" O MENOS UNA DEL LIQUIDA SERVICIO DE AGUA SUGLIDO, FUBILDA DL TAMANO COMERCIAL 1/2" MIN. COR VALVULA DE CERRE, FILTRO DE UNA Y ACOPLE PARA MANGUERA DE JAPÓN MACHO DE 3/4" IPOR EL CLIENTE.

ALTURA DE CARGA MAX 17" 10 9/16" 11/15" 21" 23 9/16" 43 1/2"

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MINIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXeC 120/60/1 13.4 20 20

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXeC 1900 800

PESOS DE ENVÍO	LXeC
PESO NETO DE LA MÁQUINA	150 LBS (68 kg)
PESO DE ENVÍO NACIONAL	170 LBS (77 kg)

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXeC)

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Importante: Los recipientes de sustancias químicas se deben colocar a no más de 10° sobre el piso. Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en 1".

2. Se escapa aire húmedo de la puerta.

Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.

1. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.

NOTAS DE PLOMERÍA:

1. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
2. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
3. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 38" AFF.

INFORMACIÓN DE CONEXIÓN

(AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 4-5/8" AFF.
P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;

110 °F MÍN. DEL AGUA PARA LXeH.

P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

9 7/16' E1 P2 P1 PAHED P2 9" MIN.

MOLDURA (OPCIONAL) DELIGENTLY ENDUAGUE 39/12" ESPACO MIN. DE SERVICIO 12 15/16"

ESPACIO ADICIONAL NECESARIO PARA DESLIZAR LA UNIDAD HACIA ADELANTE SOLO PARA SERVICIO

23 15/16" 32 1/2" F1 13/16" 22 5/16" P2 RECOMERADO 17" O MENOS UNIAD DE SUICIO SERVICIO DE AGUA SUGERIDO, TUBRÍA DE TUMARO COMERCIAL 1/2" MIN. CON SULVALE DE CERRE, FITTO DE UNA Y ACOPE PARA MANJERA 1-1/2" TUBRÍA DE TAMARO COMERCIAL MIN. REQUIDORA CONJIÓN 11 P.O. 3/4" (POR EL CLIENTE) 3

LOS FRASCOS DE SUSTANCIAS QUÍMICAS PUEDEN LIBICARSE EN CUALOJER LADO DE LA MAQUIRA

ALTURA DE CAASA MAX. 1/7" 10 S/15 1 1/16" 21" 25 9/16" 43 1/2"

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MÍNIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXeH	208-240/60/1 30.5 40 40
	120/208-240(3W)/60/1* 30.5 40 40
	208-240/60/3 23.9 30 30
	220-240/50/1 30.5 40 40

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXeH 4600 4000

PESOS DE ENVÍO LXeH
PESO NETO DE LA MÁQUINA	150 LBS (68 kg)
PESO DE ENVÍO NACIONAL	170 LBS (77 kg)

* ESTE SISTEMA REQUIERE TRES CABLES DE ALIMENTACIÓN QUE INCLUYE UN NEUTRO QUE LLEVA CORRIENTE, UN CUARTO CABLE ADICIONAL DEBE PROPORCIONARSE PARA LA CONEXIÓN A TIERRA DE LA MÁQUINA.

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXeH)

ADVERTENCIA

No premezcle otras sustancias químicas con el hipoclorito de puede causar la formación de gases peligrosos.

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Importante: Los recipientes de sustancias químicas se deben colocar a no más de 10 ^4 sobre el piso. Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

Use solo hipoclorito de sodio (cloro líquido) al 6% u 8,4% como químico desinfectante para asegurar el funcionamiento correcto del lavavajillas.

Ciertos materiales incluyendo la chapa de plata, aluminio y estaño son atacados por el hipoclorito de sodio (cloro líquido).

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en 1".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.
4. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
5. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
6. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 38" AFF.

NOTAS DE PLOMERÍA:

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 4-5/8" AFF.

P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;

120 °F MÍN. DE AGUA PARA LXePR, 140 °F RECOMENDADO.

P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXePR)

AVISO

La presión del agua que fluye requerida para este lavavajillas es de 15 a 65 psig. Si

hay presiones superiores a 65 psig, una válvula reguladora de presión se debe instalar en la línea de agua al lavavajillas (por otros).

Manómetro de presión no provisto en máquinas de enjuague bombeadas.

Si los recipientes de sustancias químicas se colocarán en el gabinete junto a la máquina, se requerirá un agujero de 1/2" de diámetro en el gabinete para que funcione la línea de suministro de productos químicos.

NOTAS:

1. Todas las dimensiones de la máquina vertical tomadas del suelo pueden aumentarse en 1".
2. Se escapa aire húmedo de la puerta.
   Solo use materiales resistentes a la humedad a los lados y encima del lavavajillas.
3. No se recomienda una cubierta de ventilación sobre el lavavajillas empotrado ya que no produce vapores en exceso.

NOTAS DE PLOMERÍA:

1. Amortiguador de golpe de ariete (que cumpla con la norma ASSE-1010 o equivalente) a suministrarse (por otros) en la línea de suministro de agua común en conexión con el servicio.
2. La dureza del agua recomendada será de 3 granos o menos para obtener mejores resultados.
3. Si la manguera de drenaje se enrolla sobre un fregadero, el lazo no debe exceder 38" AFF.

INFORMACIÓN DE CONEXIÓN (AFF = SOBRE EL PISO ACABADO)

LEYENDA

E1 CONEXIÓN ELÉCTRICA: AGUJERO DE 1-3/8" DE DIÁMETRO PARA CONDUCTO DE TAMAÑO INDUSTRIAL DE 1"; 4-5/8" AFF.

P1 CONEXIÓN DE LLENADO SIMPLE Y ENJUAGUE: ACOPLE DE MANGUERA DE JARDÍN HEMBRA DE 3/4" EN MANGUERA DE 6' DE LARGO SUMINISTRADO CON LA MÁQUINA;

55-80° F (FRÍO) RECOMENDADO PARA LXeR.

P2 CONEXIÓN DEL DRENAJE: 5/8" ACOPLE CON GANCHO MANGUERA DE 6' DE LARGO SUMINISTRADA CON LA MÁQUINA.

E1 97/16" PARED P2 P1 P2 9" MIN.

DETROGENTE Y LNUAGUL DESCALDFICADOR (PURDF) RELOURISOL ESPACIO ADICIONAL MOLDURA (ESCONAL) 39.12" ESPACIO MIN DL SERVICIO 32.15/16" ESPACIO ADICIONAL RELLABRID PARA OUSILIZAR LA UNIDAD HACIA ADELA ANTE SOLO PARA SERVICIO

23 15/16 32 1/2 1-1/2" TUBRÍA DEL TAMAÑO COMERCIAL MIN. REDUCEDO A CONPIÓN FITD DE 3/4" IPOR EL CLIENTE P2 RECOMENDADO 17" O MENOS LINE DEL SUELO SERVICO DEL AGUA SUSURO, TUBRÍA DE TAMAÑO COMERCIAL 1/2" MIN. CON VALULA DE CERRE, FILTER DE LINJA Y ACOLLI PRA. AMQUERA DE HAGAR MACHO ACOPLI DEL AMQUERA IPOR EL CLIENTE, AGUA PRA. LOS RASCOS OL SUSUROS QUIMICAS PURDEN UBICARSE EN CUALQUIER LUADO DE LA MASQUINA

ALTURA DE CARGA MAX. 17° 10 9/16" 1 1/16" 20 3/14" 44 11/16"

MODELO	VOLTIOS/HERTZ/FASES	AMPERIOS NOMINALES	AMPACIDAD MÍNIMA DEL CONDUCTOR DEL CIRCUITO DE SUMINISTRO	MÁX. DISPOSITIVOS PROTECTORES
LXeR	208-240/60/1 30.5 40 40
	120/208-240(3W)/60/1* 30.5 40 40
	208-240/60/3 23.9 30 30
	220-240/50/1 30.5 40 40

SALIDA DE CALOR, BTU/HR
MODELO LATENTE SENSIBLE
LXeR 1100 2000

PESOS DE ENVÍO	LXeR
PESO NETO DE LA MÁQUINA	165 LBS (73 kg)
PESO DE ENVÍO NACIONAL	185 LBS (84 kg)

* ESTE SISTEMA REQUIERE TRES CABLES DE ALIMENTACIÓN QUE INCLUYE UN NEUTRO QUE LLEVA CORRIENTE, UN CUARTO CABLE ADICIONAL DEBE PROPORCIONARSE PARA LA CONEXIÓN A TIERRA DE LA MÁQUINA.

KITS DE ACCESORIOS Y CABLES PARA TODAS LAS MÁQUINAS

NOTA: PARA CONEXIONES A LA RED ELÉCTRICA, USE SOLO CABLE DE COBRE CLASIFICADO A 90 °C COMO MÍNIMO.

ADVERTENCIA

Las conexiones eléctricas

y a tierra deben cumplir con las partes aplicables del Código Eléctrico Nacional y/u otros códigos locales eléctricos.

Las conexiones de plomería deben cumplir con los códigos sanitarios, de seguridad y plomería. Las configuraciones de drenaje y la línea de llenado varían, algunos métodos se muestran en este dibujo.

DIAGRAMA DE INSTALACIÓN (LXeR)

PROGRAMACIÓN

PROGRAMACIÓN EN MODO DE ADMINISTRADOR

El microprocesador del lavavajillas de la serie LXe permite opciones de personalización para funcionamiento de la máquina. Para activar o cambiar estas funciones, debe entrarse al modo de edición de programación.

El modo de programación del Administrador requiere que se introduzca un CÓDIGO DEL ADMINISTRADOR para acceder a las opciones que aparecen en el MENÚ DE PARÁMETROS. El código del administrador es 1001.

INSTRUCCIONES DE PROGRAMACIÓN

Todas las personalizaciones se realizan a través del menú en pantalla mediante las teclas de flecha ARRIBA, flecha ABAJO/MENÚ y la tecla ENT (INTRO) situadas en el teclado en la parte superior de la máquina (Fig. 4).

LAVARPANTALLAENCENDER ENT MENU FLECHA ABAJO/MENÚ INTRO advansgs BOTÓN ADVANSYS (SÓLO MODELOS LXePR Y LXeR)

Fig. 4

INDICACIONES EN LA PANTALLA DEL MENÚ

Las indicaciones siguientes se utilizan dentro de los menús:

• Las teclas de flecha ARRIBA y flecha ABAJO/MENÚ se utilizan para cambiar los valores de los parámetros y para navegar por el menú.
• La tecla ENT (INTRO) se utiliza para aceptar un valor, realizar una acción específica o para entrar a un submenú.
• El texto a la derecha del símbolo ‘>’ en la pantalla de visualización muestra qué acción o comando se producirá si se presiona la tecla ENT (INTRO).

Tarjeta de programación, modo de Administrador

CÓMO CAMBIAR PARÁMETROS INGRESE CÓD. SEGURIDAD DEL ADMINISTRADOR: 1001

SE REQUIERE CAMBIAR LOS PARÁMETROS PARA CAMBIAR TODOS LOS CÓDIGOS ABAJO

BOMBA QUÍMICA activa o desactiva la bomba de detergente o la bomba de enjuague.

ALARMAS DE TEMPERATURA BAJA solo para máquinas en caliente: activa o desactiva una alerta que indica que la temperatura final de enjuague estuvo abajo de la temperatura mínima por un periodo.

DESCALCIFICAR activa o desactiva el recordatorio de descalcificar.

UNIDADES DE TEMPERATURA permite elegir entre grados Fahrenheit o Celsius.

ALERTA DE AGREGAR QUÍMICOS activa o desactiva la alerta sonora de químicos faltantes.

ALERTA SONORA DE CICLO FINAL activa o desactiva la unidad que crea una alerta sonora al final de cada ciclo de lavado.

IDIOMA permite elegir el idioma inglés o francés. → hasta IDIOMA → ENT → a inglés o francés → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT SALIR DEL MENÚ AL MENÚ DEL ADMINISTRADOR PRINCIPAL → hasta SALIR DEL MENÚ → ENT DESCALCIFICAR YA permite ejecutar un ciclo para descalcificar del menú en cualquier momento. Nota: esta operación puede tomar de 20 a 45 minutos según las condiciones. → hasta DESCALCIFICAR YA → ENT → a SÍ o NO → ENT (saldrá del menú)

CÓMO CAMBIAR PARÁMETROS INGRESE CÓD. SEGURIDAD DEL ADMINISTRADOR: 1001

SE REQUIERE CAMBIAR LOS PARÁMETROS PARA CAMBIAR TODOS LOS CÓDIGOS ABAJO

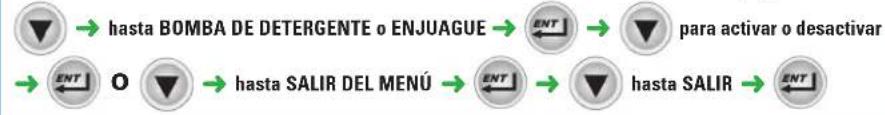

BOMBA QUÍMICA activa o desactiva la bomba de detergente o la bomba de enjuague.


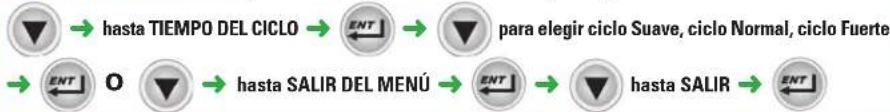

CICLO DE LAVADO permite la personalización del tiempo de ejecución total.


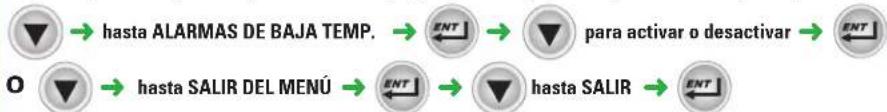

ALARMAS DE TEMPERATURA BAJA solo para máquinas en caliente: (parámetros) activa o desactiva una alerta que indica que la temperatura final de enjuague estuvo abajo de la temperatura mínima por un periodo.


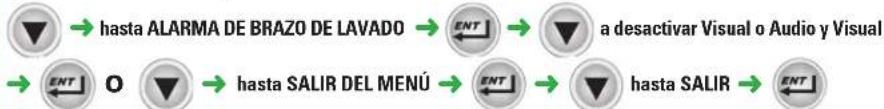

ALARMA DE BRAZO DE LAVADO activa o desactiva una alarma que alerta al operador de que los brazos de lavado pueden estar obstruidos o bloqueados.


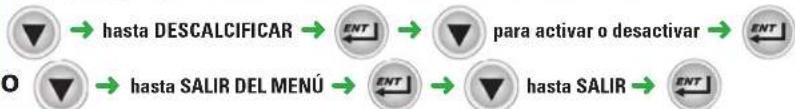

DESCALCIFICAR activa o desactiva el recordatorio de descalcificar.


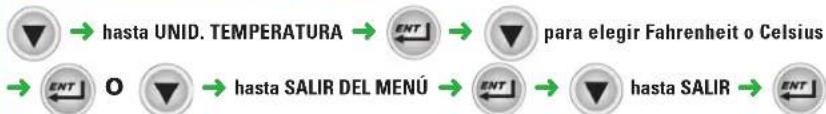

UNIDADES DE TEMPERATURA permite elegir entre grados Fahrenheit o Celsius.


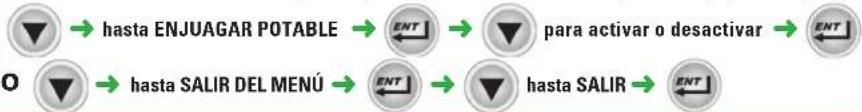

ENJUAGAR POTABLE solo para máquinas en frío, activa/desactiva la opción de enjuague con agua potable.

INDICADOR DE AGUA SUCIA desactiva o da una opción de cuántos ciclos hará la máquina entre los ciclos de alerta de sucia alerta y refrescar. → hasta INDICADOR DE AGUA SUCIA → ENT → a Desactivar, 20 ciclos, 40 ciclos o 60 ciclos → ENT → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT MODO DE AHORRO DE ENERGÍA desactiva o da la opción de cuántas horas quedará encendida la unidad antes de entrar al modo de ahorro de energía. → hasta MODO DE AHORRO DE ENERGÍA → ENT → a Desactivado, 1 hora, 2 horas o 3 horas → ENT → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT ALERTA DE AGREGAR QUÍMICOS activa o desactiva la alerta sonora de químicos faltantes. → hasta ALERTA SONORA DE AGREGAR QUÍMICOS → ENT → para activar o desactivar → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT ALERTA SONORA DE CICLO FINAL activa o desactiva la unidad que crea una alerta sonora al final de cada ciclo de lavado. → hasta ALERTA SONORA DE CICLO FINAL → ENT → para activar o desactivar → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT IDIOMA permite elegir el idioma inglés o francés. → hasta IDIOMA → ENT → a inglés o francés → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT BOTÓN advansys permite la personalización del botón advansys a usarse para diversas de opciones. → hasta BOTÓN advansys → ENT → a: Limpiar depósito, Un lavado suave, Un lavado normal, Un lavado fuerte, Ciclo para descalcificar o Ahorro de energía → ENT O → hasta SALIR DEL MENÚ → ENT → hasta SALIR → ENT SALIR DEL MENÚ AL MENÚ DEL ADMINISTRADOR PRINCIPAL → hasta SALIR DEL MENÚ → ENT DESCALCIFICAR YA permite ejecutar un ciclo para descalcificar del menú en cualquier momento. Nota: esta operación puede tomar de 20 a 45 minutos según las condiciones. → hasta DESCALCIFICAR YA → ENT → a SÍ o NO → ENT (saldrá del menú)

TABLA DEL MENÚ DE PARÁMETROS

Nombre del parámetro	Modelos base (LXeC, LXeH)	Modelos Advansys (LXePR, LXeR)	Descripción	Valores posibles	Valor predeterminado
Bomba del detergente	√	√	Activa o desactiva la bomba del detergente.	Desactivado o Activado	Activado
Bomba de enjuague	√	√	Activa o desactiva la bomba de enjuague.	Desactivado o Activado	Activado
Ciclo de lavado		√	Fija la duración del ciclo.	Suave, Normal o Fuerte	Normal
Alarmas de baja temperatura	Solo LXeH	Solo LXeR	Activa o desactiva una alerta visual en la pantalla que indica que la temperatura del enjuague final está por debajo del mínimo exigido de 180 °F (82 °C). Cuando está activada, se mostrará un mensaje que notifica al usuario de esta condición después de tres ciclos consecutivos cuando no se alcance la temperatura final de enjuague requerida. Sin embargo, el funcionamiento de la máquina no cambiará y el lavavajillas seguirá lavando como se espera. Después de que la temperatura aumente y pase a la mínima, se detendrá el mensaje. Si está desactivado, no habrá un mensaje adicional que indique una baja temperatura; sin embargo, la visualización de la temperatura todavía mostrará la temperatura del agua de enjuague actual y final.	Desactivado o Activado	Desactivado
Alerta del brazo de lavado		√	Activa la alerta visual, sonora y visual, o desactiva la alerta que se muestra cuando la máquina detecta un brazo de lavado que está atascado o bloqueado donde el lavavajillas podría resultar afectado.	Desactivado Visual o Audio y Visual	Audio y Visual
Descalcificar	√	√	Activa o desactiva la alerta de la opción de descalcificar.	Desactivado o Activado	Activado
Unidades de temperatura	√	√	Establece las unidades de la pantalla en grados Fahrenheit o Celsius.	Fahrenheit o Celsius	Fahrenheit
Enjuague potable		Solo LXePR	En las máquinas LXePR, este parámetro activa o desactiva la opción PuriRinse que rocía agua nueva tras el ciclo de desinfección para eliminar el desinfectante del lavavajillas.	Desactivado o Activado	Activado
Indicador de agua sucia		√	En las máquinas de Advansys, esta opción permite un recordatorio para que el operador sepa que han pasado 20, 40 o 60 ciclos y se recomienda un ciclo de refresco de agua especial. Este ciclo drenará una parte del agua de lavado y la refrescará con agua nueva caliente.	Desactivado, 20, 40 o 60 ciclos	40 ciclos
Modo de ahorro de energía		√	En las máquinas Advansys, esta configuración controlará cuándo apagará la máquina los calentadores a fin de ahorrar energía cuando no esté en uso.	Desactivado, 1, 2 o 3 horas	2 horas
Alerta de agregar químicos	√	√	Activa o desactiva una alarma audible si no se detecta una sustancia química.	Desactivado Visual o Audio y Visual	Audio y Visual
Alerta sonora de final del ciclo	√	√	Activa o desactiva una alarma sonora al final de un ciclo.	Desactivado o Activado	Desactivado
Idioma	√	√	Establece el idioma de la pantalla en inglés o francés.	Inglés (EE.UU.) o francés (Canadá)	Inglés (EE.UU.)
Botón Advansys		√	Seleccione la función para el botón Advansys.	No programadoLimpiar el fregaderoUna lavada suaveUna lavada normalUna lavada fuerteEjecutar ciclo para descalcificarAhorro de energía	No programado de la fábrica
Salir del menú	√	√	Pulse ENT (INTRO) para salir del menú de Parámetros y volver al menú del Administrador. Todos los ajustes que se han cambiado se guardan.

OPERACIÓN

AVISO El hipoclorito de sodio (cloro) atacará materiales tales como peltre, aluminio y plata. Por lo tanto, los lavavajillas con desinfección química no deben usarse para lavar estos materiales.

Si el lavavajillas es un modelo de desinfección química, revise con frecuencia el frasco de desinfectante para asegurar que hay suficiente suministro de químico.

ANTES DEL PRIMER USO

Esta máquina debe limpiarse después de la instalación y antes de entrar en funcionamiento. (Consulte Limpieza).

CONTROLES

OPERACIÓN DEL LAVAVAJILLAS LXe

HAGA ESTO LA PANTALLA MUESTRA COMENTARIOS
Presione ENCENDER. Número de m	modelo. El lavavajillas realiza una	autorevisión. Esto toma 5 segundos.
	LLENAR y el icono de llenar iluminados; la temperatura del depósito se muestra cuando la máquina se está llenando.CALENTAMIENTO y el icono de calentamiento se mostrará cuando el reforzante se esté precalentando en los modelos LXeH y LXeR. Este precalentamiento puede durar hasta 15 minutos.	El lavavajillas se llena de agua. Cuando está llena, la bomba se encenderá por 10 segundos.Si la puerta se abre durante el ciclo de llenado, el llenado se detendrá. Después de cerrar la puerta, el proceso continúa donde se detuvo.
	Durante el llenado, se muestra la temperatura del depósito.	Cuando está llena, la máquina se mantendrá en estado de inactividad. El calor se mantiene tanto en el depósito como en el reforzante.
Abra la puerta; deslice los rieles de platos en el lavavajillas. Cierre la puerta.	LISTO se encenderá y se mostrará la temperatura del depósito.	El detergente se agregará automáticamente durante el ciclo de lavado.El agente de Enjuague y el Desinfectante se agregarán automáticamente durante el ciclo de enjuague. (NOTA: el desinfectante solo se usa en los modelos LXeC y LXePR).
Pulse LAVAR. LAVAR y el icono de lavar encendidos; la temperatura del depósito se muestra en el ciclo de lavado.ENJUAGAR y el icono de enjuagar encendidos; la temperatura del depósito se muestra en el ciclo de lavado.	La máquina inicia un ciclo de lavado y enjuague.Si se abre la puerta durante el ciclo de lavado, enjuague o drenaje, el ciclo continuará donde se haya abierto la puerta hasta cerrar la puerta.Si ENCENDER se pulsa durante el ciclo, la máquina se drenará y apagará.
Cuando haya terminado el ciclo, recargue la máquina para el ciclo de lavado/enjuague siguiente; o, si no se usa, la máquina entrará al modo de inactividad.	LISTO se encenderá y se mostrará la temperatura del depósito.	La máquina se drenará y apagará si se llegó al tiempo de apagado por inactividad de cuatro horas.
Al final del día, presione ENCENDER.	Se mostrarán DRENAJE y APAGADO EN MARCHA; luego la pantalla se apagará.	Si se pulsa la tecla ENCENDER, la máquina se drenará y apagará.

MENSAJES DE ERROR/DIAGNÓSTICO

Error Pantalla Descripción
Puerta abierta Puerta abierta			Se muestra cuando la puerta de la máquina está abierta.
Brazo de lavado atascado/ bloqueado	ALERTA DEL BRAZO DE LAVADO- Retirar y limpiar brazo- Revisar boquillas- Cambiar brazo- Cerrar puerta		Se muestra si el brazo de lavado está atascado o bloqueado, lo que podría causar un lavado pobre. Siga las instrucciones en pantalla.
Temperatura de enjuague baja	TEMP. DE ENJUAGUE BAJA		Después de dos temperaturas bajas consecutivas, si el problema se produce en el tercer ciclo, se mostrará un error. La máquina continuará ejecutando ciclos.
Temperatura de enjuague baja (10 Sucesivamente)	TEMP. DE ENJUAGUE BAJARevisar entrada de agua		Si se produce el error de Baja temperatura de enjuague en 10 ciclos consecutivos, el error cambiará. La máquina continuará ejecutando ciclos.
Error de Termistor en lavado	SENSOR DE TEMPERATURA DE LAVADOServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si la sonda de temperatura de lavado está fuera de rango. La máquina continuará ejecutando ciclos.
Error de Termistor en reforzante	SENSOR DE TEMPERATURA DEL REFORZANTEServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si la sonda de temperatura del reforzante está fuera de rango. La máquina continuará ejecutando ciclos. (solo los modelos LXeH y LXeR).
Error de Termistor en enjuague final	SENSOR DE TEMPERATURA DE ENJUAGUEServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si la sonda de temperatura de enjuague final está fuera de rango. La máquina continuará ejecutando ciclos.
Poca agua en el reforzante(Interrupción en cualquier ciclo)	ERROR DE LLENADOServicio requerido(Número de teléfono de servicio)		Aparecerá un error si la unidad se interrumpe antes de que esté completamente llena. La máquina no funcionará y solo permitirá el apagado.
Error de drenaje	ERROR DE DRENAJEServicio requerido(Número de teléfono de servicio)		Error que aparece cuando el nivel de agua en la unidad no sube. La máquina no funcionará y solo permitirá el apagado.
Error en nivel del depósito	SENSOR DEL NIVEL DEL DEPÓSITOServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si el interruptor de presión del depósito está fuera de rango. La máquina no funcionará y solo permitirá el apagado.
Error en nivel del reforzante	SENSOR DEL NIVEL DEL REFORZANTEServicio requerido(Número de teléfono de servicio)ABIERTO o CORTO		Aparece un error si el interruptor de presión del reforzante está fuera de rango. La máquina no funcionará y solo permitirá el apagado.

TIEMPOS DEL CICLO DE LAVADO/ENJUAGUE (LXeC)

TIEMPOS DEL CICLO DE LAVADO/ENJUAGUE (LXeH)

Drenaje 18 segundos máx. Drenaje 18 segundos máx.

Enjuague 10 segundos Enjuague 10 segundos

Permanencia 5 segundos

* La absorción máxima puede variar, según el voltaje de operación y la temperatura de entrada de agua para una subida de 70 °F en las máquinas LXeH.

TIEMPOS DEL CICLO DE LAVADO/ENJUAGUE (LXePR)

TIEMPOS DEL CICLO DE LAVADO/ENJUAGUE (LXeR)

Drenaje 18 segundos máx. Drenaje 18 segundos máx.

Enjuague 8 segundos Enjuague 8 segundos

Permanencia 10 segundos Permanencia 5 segundos

Puririnse 7 segundos Condensar 105 segundos máx.

* La absorción máxima puede variar, según el voltaje de operación y la temperatura de entrada de agua para un aumento de 70 °F en las máquinas LXeR.

** El tiempo del ciclo de lavado se puede ajustar a un ciclo de 56, 85 o 215 segundos.

PREPARACIÓN

Asegúrese de que los coladores gruesos (Fig. 7) y finos (Fig. 8) estén en su lugar y sin residuos. Asegúrese de que el colador grueso esté instalado con el mango hacia el frente de la máquina. Compruebe ambos brazos de lavado y enjuague para asegurarse de que giren libremente y no estén obstruidos.

COLADOR GRUESO

Fig. 7 Fig. 8

COLADOR FINO

Los platos deben fregarse y/o enjuagarse para eliminar las partículas de alimentos y otros residuos. Nunca use un estropajo de acero en platos que se carguen en el lavavajillas. Coloque los platos en un estante. No apile platos uno encima de otro ya que el agua debe tener acceso libre a todos los lados de cada plato. Pare los platos de costado en un estante tipo clavija (Fig. 9). Las tazas, vasos y tazones deben colocarse al revés en un estante abierto o tipo compartimiento (Fig. 9). Los cubiertos y otras piezas pequeñas deben descansar libremente en el fondo de un estante con fondo plano. No permita que objetos extraños entren a la unidad, especialmente contaminantes metálicos, tales como grapas y clips de papel.

Compruebe si algún detergente, enjuague o sustancia química desinfectante tiene que rellenarse.

SÍ: Garantice la dureza del agua adecuada.

SÍ: Friegue de antemano los platos completamente.

SÍ: Utilice solo detergentes recomendados por el profesional químico.

SÍ: Al final del día, limpie a fondo la máquina y luego enjuáguela y séquela. (Deje la puerta abierta).

Sí: Utilice solo los productos formulados para ser seguros en acero inoxidable.

NO: Use detergentes formulados para lavavajillas residenciales.

NO: Permita que se acumulen restos de comida en el fondo del depósito.

NO: Supere las concentraciones químicas recomendadas por el fabricante del detergente, desinfectante, enjuague o extractor de cal.

NO: Utilice un estropajo de acero para limpiar la superficie del lavavajillas.

NO: Permita que objetos extraños entren a la unidad, especialmente contaminantes metálicos.

LIMPIEZA

Esta máquina se debe limpiar al menos una vez por día de trabajo. Utilice solo los productos formulados para ser seguros en acero inoxidable.

1. Presione ENCENDER. La máquina se drenará. Cuando la pantalla ya no esté iluminada, abra la puerta y retire cualquier residuo del fondo del depósito. No permita que se acumulen restos de comida en el fondo del depósito.

2. En los modelos LXeC y LXeH, retire el brazo de enjuague inferior al destornillar la tuerca de mariposa (Fig. 10). En los modelos LXePR y LXeR, retire el brazo de enjuague inferior al pulsar los botones ubicados a los lados del concentrador central y despréndalo (Fig. 11). Retire el brazo de lavado inferior al desprender el brazo del eje. Retire los brazos de lavado y enjuague superiores de la misma manera. Retire los coladores de gruesos y finos (consulte las Figs. 7 y 8). Limpie a fondo estos artículos en un fregadero. Retire los residuos de las boquillas de los brazos de lavado y enjuague.

TUERCA MARIPOSA (LXeC y LXeH)

Fig. 10 Fig. 11

BOTONES DEL CENTRO DEL BRAZO DE ENJUAGUE (LXePR y LXeR)

1. Con un trapo húmedo, limpie el interior de la máquina. NO use estropajo de acero. Limpie el exterior de la máquina. Retire cualquier residuo restante con un limpiador suave formulado para acero inoxidable y un trapo suave o cepillo.

2. Sustituya los coladores de finos y gruesos. Reinstale el brazo de lavado inferior al presionarlo hacia abajo en el eje. En los modelos LXeC y LXeH, coloque el brazo de enjuague inferior y apriete firmemente la tuerca de mariposa. En los modelos LXePR y LXeR, presione los botones ubicados a los lados del concentrador central, coloque el brazo de enjuague en el eje y libérelo. Gire los brazos para cerciorarse que giran libremente. Repita este procedimiento con los brazos de lavado y enjuagues superiores.

3. Use un trapo suave y húmedo, o una esponja y un limpiador suave para limpiar el teclado de control y la pantalla. NO use limpiadores abrasivos o fuertes o estropajos.

4. Deje la puerta entreabierta durante la noche para permitir que el interior reciba aire y se seque. El diseño de la puerta permitirá que la puerta quede entreabierta y pueda usarse para ventilar la máquina el final del día.

MANTENIMIENTO

El mantenimiento y el cuidado regulares son importantes para obtener resultados óptimos con el lavavajillas Hobart.

DESCALCIFICACIÓN

ADVERTENCIA La solución de descalcificación, los agentes de enjuague o cualquier clase de ácido no deben entrar en contacto con cloro o una solución de enjuague que contenga cloro utilizado en máquinas con sustancias químicas y de desinfección. La mezcla puede causar la formación de gases peligrosos. Todo este procedimiento debe seguirse paso por paso para obtener resultados seguros y satisfactorios.

AVISO No permita que el agente de descalcificación permanezca en la máquina más tiempo del recomendado por el fabricante del agente de descalcificación.

DESCALCIFIQUE EL LAVAVAJILLAS CON REGULARIDAD SEGÚN SEA NECESARIO. La regularidad dependerá del contenido de minerales del agua de suministro. La descalcificación debe hacerse cuando pueda ver señales claras de depósitos de cal (una sustancia blanca y caliza) en el interior de las paredes y en los brazos de lavado. Todos los modelos LXe están equipados con un recordatorio del ciclo para descalcificar automático. Se recomienda que la descalcificación se haga cuando se ilumine DESCALCIFICACIÓN RECOMENDADA. Los modelos LXePR y LXeR están provistos de una bomba de descalcificación interna que bombeará automáticamente la cantidad requerida de agente de descalcificación en la unidad.

Si la descalcificación es necesaria, debe usarse un agente de descalcificación (tal como Lime-A-Way ^® o LSR ^® ) para obtener mejores resultados.

Después de haber expirado la cantidad de ciclos preprogramados, el control indicará la solicitud de descalcificación al mostrar DESCALCIFICACIÓN RECOMENDADA y mostrará “¿Desea descalcificar ya?”. Debe ingresar “Sí” o “No” para proceder con un ciclo de descalcificación o para continuar con el funcionamiento normal de la máquina. Si se selecciona “No”, la máquina continuará notificándole al operador en cada inicio y apagado hasta que se haya completado el ciclo para descalcificar. Para descalcificar la unidad:

1. Pulse la tecla ABAJO/MENÚ hasta que se muestre el símbolo “>” a la izquierda de “Sí” y pulse la tecla ENT (INTRO).
2. Retire el estante de platos de la máquina.
3. Retire los coladores de la máquina y límpielos. Sustituya los coladores y cierre la puerta.
4. En los modelos LXePR y LXeR, asegúrese de que el recipiente con la sustancia química descalcificante no esté vacío. Asegúrese de empujar el tubo vertical de suministro por completo en la parte inferior de cada recipiente. Asegúrese de que no haya obstrucciones ni estrangulamientos en el tubo de suministro.
5. Pulse la tecla ENT (INTRO) para entrar al modo de descalcificación. La máquina se drenará y llenará de agua nueva.
6. En los modelos LXeC y LXeH, la pantalla mostrará "AGREGAR AGENTE DE DESCALCIFICACIÓN" una vez que se haya completado el ciclo de llenado. Abra la puerta y agregue el agente de descalcificación. (Siga detenidamente las instrucciones del proveedor). El depósito tiene una capacidad de aproximadamente 3 galones de agua. En los modelos LXePR y LXeR, la unidad bombeará automáticamente la cantidad requerida de agente de descalcificación durante el ciclo de llenado.
7. En los modelos LXeC y LXeH, después de haber agregado el agente de descalcificación, cierre la puerta. Presione la tecla INT para seguir el ciclo. La máquina entrará al modo de lavado por 10 minutos, luego comenzará las dos operaciones de enjuague y drenaje. En los modelos LXeR y LXePR, la unidad entrará automáticamente al modo de lavado durante 10 minutos, luego comenzará las dos operaciones de enjuague y drenaje después de terminar el ciclo de relleno.
8. Después de haberse completado el proceso de descalcificación, se apagará el control.
9. Inspeccione el interior de la máquina por si hay depósitos de cal. Si es necesario, podrá iniciarse otro ciclo para descalcificar al entrar al Modo de Programación del Administrador.

LUBRICACIÓN

El motor de la bomba tiene rodamientos sellados permanentemente y no requiere de lubricación.

RESOLUCIÓN DE PROBLEMAS

Esta sección detalla varios síntomas y causas posibles que pueden encontrarse en el caso de un funcionamiento anormal de la máquina. Si los síntomas persisten después de haber revisado las causas posibles, será necesario un mantenimiento.

Síntoma Causas posibles
La máquina no funciona (pantalla apagada).	1. Máquina apagada - encienda la máquina.2. Fusible quemado o disyuntor apagado en la fuente de alimentación.3. Cable no enchufado (solo modelos con cable).
La máquina no funciona (pantalla encendida).	1. Pantalla: “PUERTA ABIERTA” - abra y cierre la puerta. Si el problema persiste, comuníquese con la Oficina de Servicios local de Hobart.2. Consulte “Máquina no llena o no llena lo suficiente”.
Los platos no se limpian. 1. Los coladores están tapados lo que causa un suministro de agua inadecuado a la bomba - limpie de acuerdo a las instrucciones. (Consulte LIMPIEZA).2. La obstrucción en el/los brazo(s) de lavado no permitirán que giren - limpie de acuerdo a las instrucciones. (Consulte LIMPIEZA).3. Los brazos de lavado y/o limpieza no giran - compruebe de que giran libremente.4. El dispensador de detergente puede estar tapado.5. Cantidad de restos - friegue los platos antes del ciclo.6. Carga inapropiada de los estantes. (Consulte PREPARACIÓN).7. Poca agua - compruebe el suministro de agua.8. La temperatura del agua está muy baja - observe la temperatura de lavado en pantalla durante el LAVADO; debe estar sobre los 120 °F para las máquinas de desinfección con sustancias químicas y sobre los 150 °F para las máquinas de alta temperatura.9. Suministro de agua entrante apagado.
Manchas en los cubiertos, vasos o platos.	1. Estantes cargados inapropiadamente2. Temperatura de agua muy baja.3. Tipo o concentración inapropiados de detergente - comuníquese con el representante de productos químicos.4. Agua dura - instale un suavizador de agua; use un agente de enjuague.5. Llenado insuficiente - compruebe el suministro de agua.
Las sustancias químicas no se están suministrando.	1. Poca cantidad de sustancias químicas - compruebe los niveles.2. Fuga de aire en las conexiones de la manguera de suministro - compruebe la inserción de los acoples de conexión rápida y los amarres de cables en el tubo a las conexiones de los tubos.3. Tubos estrangulados - compruebe que los dobleces sean uniformes.
Restos de comida permanecen en el lavavajillas.	Siga las instrucciones de limpieza diariamente. (Consulte LIMPIEZA).
Apariencia de óxido en la máquina.	1. Asegure de no usar un estropajo de acero para limpiar la máquina.2. Puede deberse al alto contenido de hierro en el agua.
Resultados inesperados en los platos.	Marcas - usualmente causado por cualquier combinación de altas temperaturas, agua suave, vidrio suave o soluciones de lavado altamente alcalinas.Manchado - evite lavar plata, chapa de plata, y estaño en máquinas de desinfección con sustancias químicas.Picadura - el acero inoxidable puede picarse con el contacto prolongado de alimentos que contienen sal, jugos de frutas, vinagre, etc. Lavar inmediatamente.Marcas negras o grises - puede haberse frotado con aluminio.Manchas pardas - puede deberse al alto contenido de hierro en el agua.Astillado - la carga inapropiada en el lavaplatos es delicada.Desvanecimiento de los patrones de porcelana - usualmente debido a alta temperatura del agua y un detergente fuerte.Compruebe que la porcelana sea compatible con el lavavajillas.Pieza de madera dañada - evite lavarlo en el lavavajillas.Óxido en hierro fundido - se perdió el templado con el lavavajillas.Evite lavarlo en el lavavajillas.Distorsión de la pieza de plástico - altas temperaturas.Compruebe las instrucciones de la pieza de plástico.
Lecturas de temperatura baja.	Temperatura de suministro de agua baja - asegúrese de que cumpla con la temperatura mínima recomendada.Uso del ciclo rápido - si la temperatura del agua entrante es baja y la frecuencia de uso del ciclo es alta, el suministro de agua caliente podría ser insuficiente para cumplir con la demanda.La carga de piezas pesadas enfrían el agua de lavado - no sobrecargue los estantes.El calentador del reforzante o el calentador del depósito se ajustaron a bajo - contacte a la Oficina de Servicio local de Hobart.
La máquina no llena o no llena lo suficiente.	Baja presión de agua - compruebe si el colador de la manguera está tapado; asegúrese de que la presión del agua del sitio cumpla con las presiones de flujo mínimas.Sin flujo de agua - las válvulas de suministro de agua principales quizás no estén trabajando.
La máquina se llena mucho o tiene fugas de la puerta.	Máquina no nivelada. (Consulte NIVELACIÓN).La válvula solenoide de llenado tiene fuga - apague el lavavajillas; si el agua sigue fluyendo en la máquina, contacte a la Oficina de Servicio local de Hobart.
La máquina no drena. 1. El drenaje	de los tubos está restringido - compruebe si la línea de drenaje del lavavajillas está estrangulada; asegúrese que la velocidad de drenaje apropiada sea permitida de la plomería.Apague la máquina. Espere varios segundos y luego encienda la máquina. Repita este procedimiento si es necesario. Si el problema persiste, comuníquese con la Oficina de Servicio local de Hobart.
Ocasionalmente gotea algo de agua desde los brazos de enjuague (solo en lavavajillas de alta temperatura).	Esto es normal debido a la expansión del agua calentada en el depósito del reforzante.

NOTES

NOTES

NOTAS

NOTES

NOTES

NOTAS

NOTES

NOTES

NOTAS
