MANUAL DE USUARIO VXA2000 Vonyx

• Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!15 ESPAÑOL Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones. Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo. - Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa. - No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento. - No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación. - Este aparato no está preparado para un uso continuado. - Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento. - Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable. - No enchufe o desenchufe el aparato con las manos mojadas. - Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado. - Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer. - Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad. - Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados. - Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10- 16A. - Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar. - Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior. - Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones. - No lo apague y encienda repetidamente. Esto acorta su tiempo de vida. - Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia. - No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional. - No fuerce los controles. - Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez. - NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco. - Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias. - Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas. - Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato. - Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos. - El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato. - Guarde el embalaje original para poder transportar el aparato en condiciones seguras. Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica. Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra. NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F. Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso. Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.16 PANEL FRONTAL

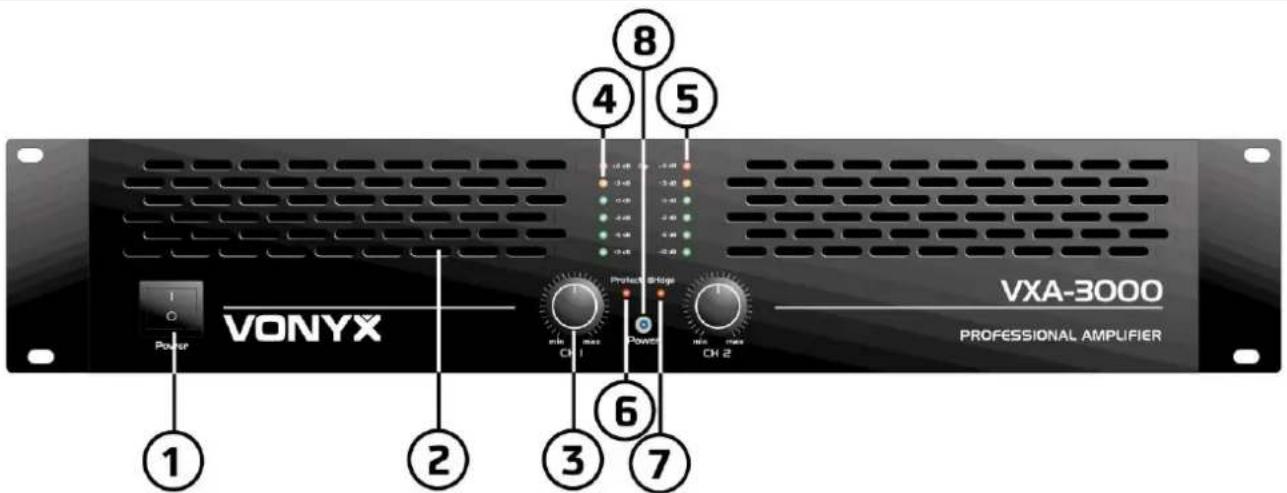

1. Interruptor On/Off.

Para encender o apagar el amplificador. Siempre reduzca el volumen al mínimo antes de encender este amplificador.

Flujo de aire de delante hacia atrás.

3. Controles de volumen.

Estos controles ajustan el nivel del volumen de ambos canales. Gírelo ligeramente a la izquierda cuando se enciendan los indicadores de clip (4).

4. Indicadores de señal.

Estos LEDs naranjas indican los niveles de señal de salida de los amplificadores.

5. Indicación de Clip.

Estos LEDs se encenderán cuando uno o ambos canales están en la máxima potencia. Puede ocurrir que estos LEDs se enciendan de vez en cuando, esto no es un problema. Pero si se enciende continuamente es necesario que disminuya el volumen, de otro modo podría provocar un daño irreparable al equipo.

6. Indicación de protección.

Cuando en algún punto determinado, se produce una avería en su amplificador, se conmutará al modo protección. El amplificador desconectará el punto donde se ha producido la avería y encenderá el led de protección para indicarle que hay algo que está mal. Las razones pueden ser: Mala ventilación, Baja impedancia (< 4 Ohm), Ventiladores defectuosos, Un cortocircuito en los cables.

7. Indicación de Bridge Mode

8. Indicación de encendido.

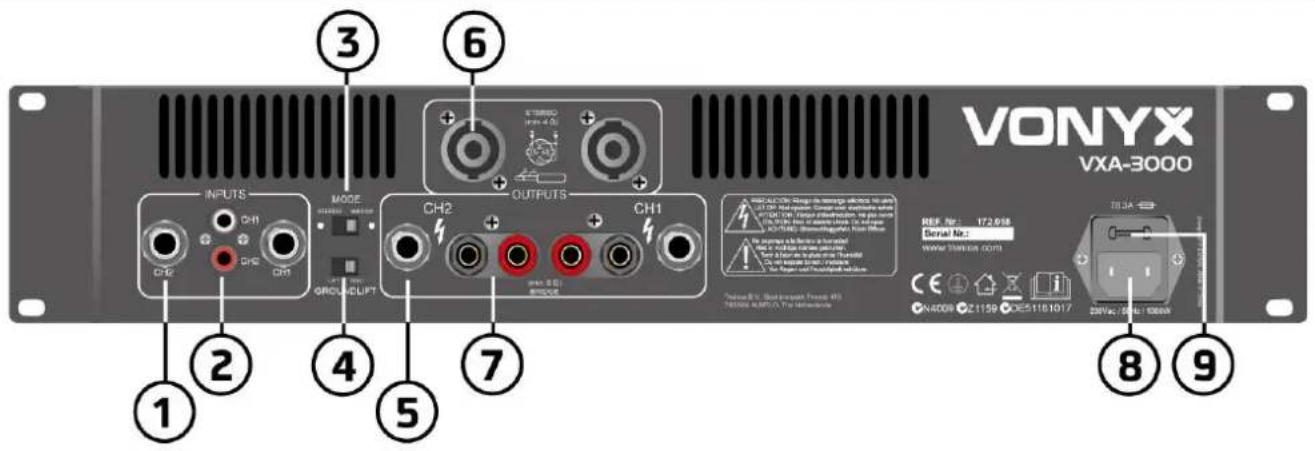

Este indicador azul transparente se iluminará cuando el amplificador esté encendido.17 PANEL TRASERO

Dos entradas con conector hembra RCA una fuente de señal (mezclador etc.).

2. Entradas por Jack 6.3mm.

Dos entradas con conector hembra jack de 6.3mm para conectar una fuente de señal (mezclador etc.).

3. Conmutador de modo.

El amplificador puede trabajar en 2 modos diferentes: estéreo & puente. Escoja una de estas funciones: Modo estéreo: Modo estéreo estándar izquierdo/derecho. Modo puente: Este modo combina ambos amplificadores en un solo canal lo que proporciona el doble de potencia en este canal. Conecta la señal del canal de entrada izquierdo y el nivel de salida ya se puede ajustar con el control de volumen izquierdo.

4. Conmutador de masa.

Permite separar la masa de los circuitos y del chasis en caso de problemas zumbidos típicos de masa..

5. Salidas de altavoz 6.3mm Jack.

Máxima carga en modo estéreo 4 Ohm por canal.

6. Salidas de altavoz NL4.

Máxima carga en modo estéreo 4 Ohm por canal. Pin +1 & +2 = + salida, Pin -1 & -2 = - salida

7. Salidas de altavoz por bananas.

Máxima carga en modo estéreo/mono 4 Ohm por canal. Máxima carga en modo puente 8 Ohm.

8. Base de alimentación

Este fusible principal protege al amplificador y las conexiones de defectos. Reemplácelo solo por un fusible del mismo tipo y valor.18 INSTALACIÓN Conectar salidas Asegúrese de que el amplificador está apagado antes de hacer las conexiones. Los altavoces pueden conectarse usando conectores NL4 o cable pelado para los bornes. Utilizando la guía que damos a continuación seleccione la sección apropiada del cable según la distancia entre el amplificador y el altavoz. Distancia Sección del cable <10m 1.5mm2 >10m <20m 2.5mm2 >20m <30m 4.0mm2 Selección del modo de funcionamiento El amplificador puede usarse en estos 2 modos:

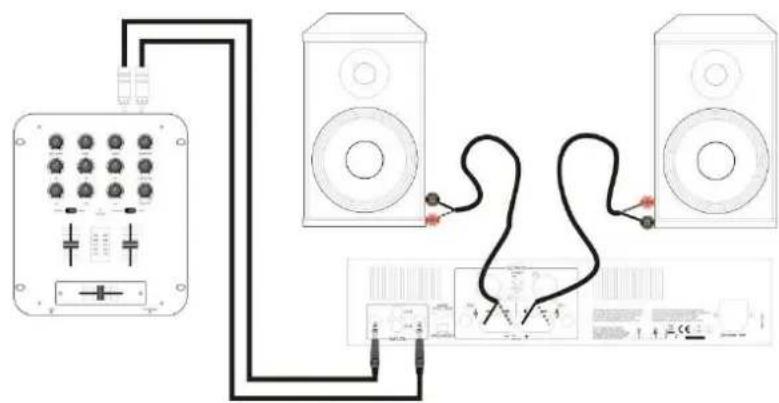

Sitúe el selector de modo (3) a la posición ‘stereo’. En este modo el amplificador tiene dos canales independientes con sus propias entradas y controles de volumen.

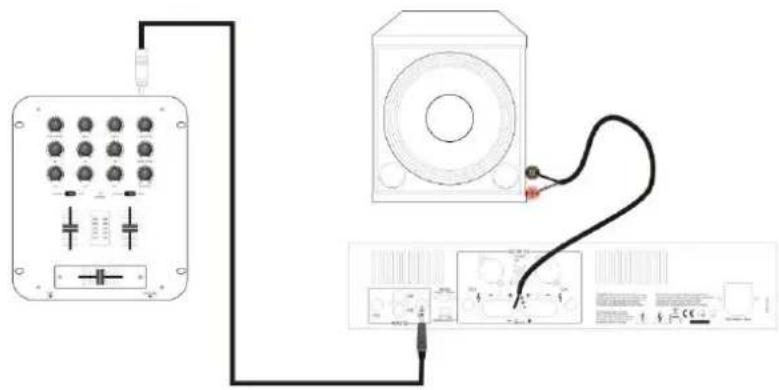

Sitúe el selector de modo (3) a la posición ‘bridged’. Este modo combina ambos amplificadores con lo que resulta en el doble de potencia en este canal. Conecta la señal al canal de entrada A y el nivel de salida se puede ajustar ahora mediante el control de volumen A. Conecte el altavoz a través de los terminales de salid positivos (+). No utilice los terminales negativos (-) cuando el amplificador esté funcionando en modo puenteado.

NOTA: ¡Nunca conecte la salida (+) a masa o a la salida (-) y nunca conecte la salida (+) a otras salidas! Conecte la alimentación Antes de enchufar el aparato siempre asegúrese de que la fuente de alimentación se ajusta al voltaje especificado. Primero conecte extremo del cable con el conector IEC a la base IEC en el amplificador y luego conecte el otro extremo del cable a la toma de corriente. Por favor lea las siguientes instrucciones para un funcionamiento fiable y sin problemas:

• Asegúrese de que todas las conexiones se hayan hecho correctamente.

• Compruebe si los altavoces conectados son compatibles con el amplificador.

• Asegúrese de que haya la ventilación adecuada.

• Evite exponerlo a la humedad.
