MANUAL DE USUARIO TWM 0960 Orbegozo

VENTILADOR DE TORRE - MANUAL DE INSTRUCCIONES

TOWER FAN - INSTRUCTION MANUAL

VENTILATEUR DE TOUR – MANUEL D'INSTRUCTIONS

VENTILADOR DE TORRE - MANUAL DE INSTRUÇÕES

Avenida de Santiago, 86

30007 Murcia, España

[e-mail]

www.orbegozo.com

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

ADVERTENCIAS DE SEGURIDAD

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro líquido.

10. Antes de su limpieza observe que el aparato está desconectado.

11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.

14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

- Nunca introduzca los dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador se encuentre en funcionamiento.

- Desenchufe el aparato cuando lo mueva de un sitio a otro.

- Al poner en marcha el aparato asegúrese de colocarlo sobre una superficie plana y estable para evitar que vuelque.

- NO USE el ventilador en una ventana. La lluvia puede ocasionar un peligro de naturaleza eléctrica. No deje el ventilador en funcionamiento cerca de donde se haya recogido agua para evitar posibles riesgos de carácter eléctrico.

- No cuelgue el ventilador ni lo monte en una pared o en el techo

- Durante su limpieza, asegúrese de no salpicarlo con agua y no use aceite, alcohol u otros productos químicos que puedan deformar el cuerpo del ventilador o causar daños eléctricos.

- Mantenga el ventilador alejado de productos químicos, aceites y humedad.

- Mantenga el ventilador alejado de cortinas, ropa o cualquier otro artículo que pueda interferir en su funcionamiento.

- Apague todos los interruptores y desenchufe el aparato si no va a usarlo durante un cierto periodo de tiempo.

- El ventilador no debe utilizarse sin una base ni sobre el costado.

- No use el ventilador en exteriores.

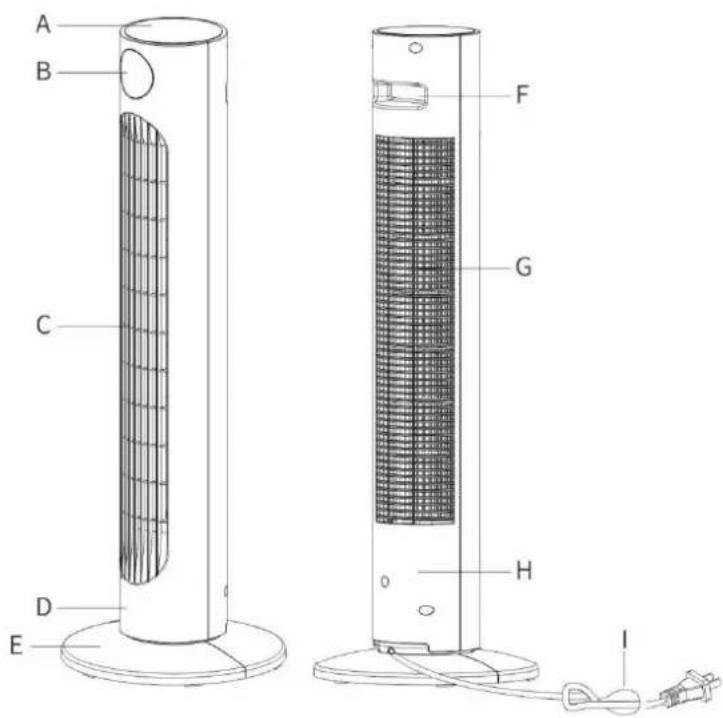

A. Panel de control
B. Display digital
C. Rejilla de salida de aire
D. Panel frontal
E. Base
F. Asa para transporte
G. Rejilla trasera de entrada de aire
H. Panel trasero
I. Cable de alimentación

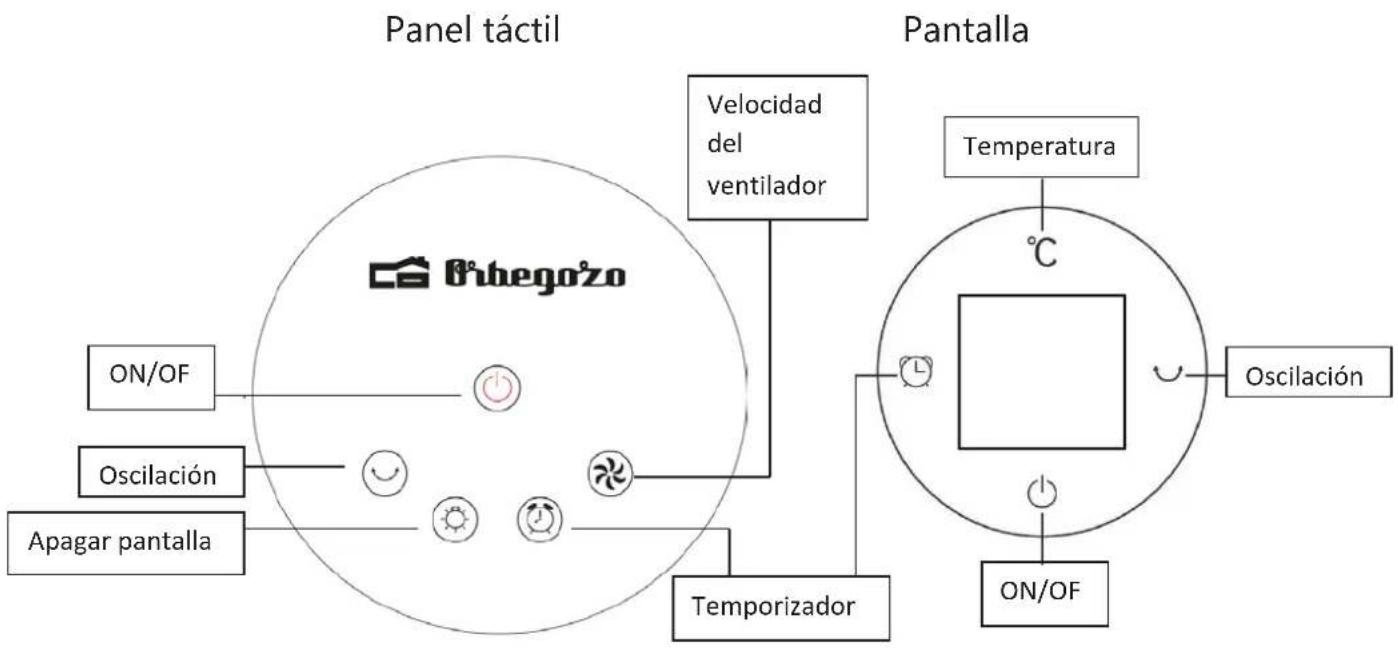

CARACTERÍSTICAS


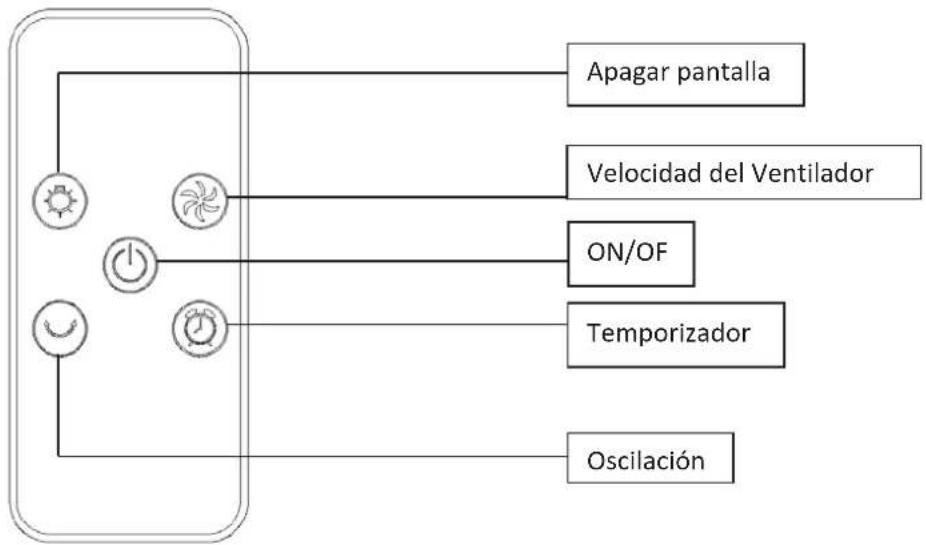

MANDO A DISTANCIA

Paso 1: Haga coincidir la ranura de la base contra la muesca redonda de otro medio panel base y gire las partes como se ve en el dibujo.

Paso 2: Sujete las dos partes y haga presión en un lateral

Paso 3: Sujete la otra parte y repita el paso anterior.

Paso 4 y 5: Coloque tornillos en los agujeros

FUNCIONES

1. Modo de espera: conecte le cable de alimentación al enchufe. El aparato entrará en estado de espera.

2. Encender: en MODO DE ESPERA, presione " 🔒". El aparato pasará a funcionar al nivel de aire 2.

3. Nivel de aire: presione " 🔒"para ajustar el nivel del aire. Este nivel se mostrará en la pantalla (1-2-3).

4. Temporizador: presione "①"para ajustar el temporizador. Ajustable hasta 12h con intervalos de 1h.

5. Oscilación: presione "💡" para que el aparato oscile durante su uso.

6. Apagado de pantalla: presione " Ⓧ", todas las luces se apagarán. Presione nuevamente y todas las luces se encenderán.

7. Temperatura: la temperatura ambiente se mostrará en la pantalla.

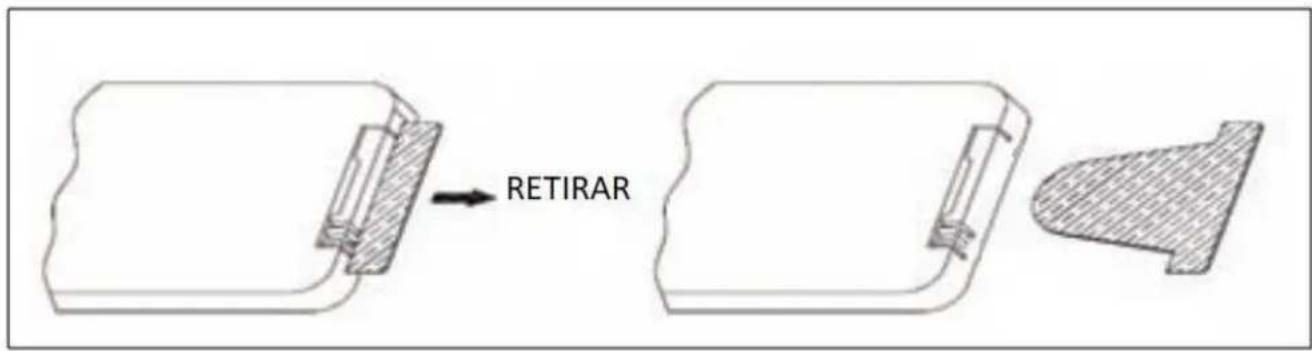

RETIRE LA LÁMINA DE PLÁSTICO DEL MANDO A DISTANCIA PARA COMENZAR A USARLO.

RETIRAR

LIMPIEZA Y MANTENIMIENTO

Limpiar con detergente neutro y paño suave.

Atención: Desconecte el aparato antes de limpiarlo. No deje agua en el panel de control.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la

recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.

ENGLISH

SAFETY INSTRUCTION

ESPECIFICACIÓN TÉCNICA ERPREGLAMENTO (UE) 206/2012 Y (UE) 2016/2282DIRECTIVA 2009/125/CE
Descripción Símbolo Valor	Unidad
Caudal máximo del ventilador F 23,1 M			^3 /min
Potencia utilizada por el ventilador P 39 W
Valor de servicio	SV	0,59	(M ^3 /min)/W
Consumo de energía en modo de espera P	SB 0,31	W
Nivel de potencia acústica del ventilador L	WA	57	dB (A)
Velocidad máxima del aire	C	2,7	metros/seg
Norma de medición del valor de servicio	IEC 60879:2019
Datos de las personas de contacto para obtener más información	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.

ERP TECHNICAL SPECIFICATIONREGULATION (EU) 206/2012 AND (EU) 2016/2282DIRECTIVE 2009/125/EC
Description	Symbol	Value Unit
Maximum fan flow rate	F 23,1 M		^3 /min
Fan power input	P 39 W
Service value	SV	0,59	(M ^3 /min)/W
Standby power consumption	P_SB 0,31 W
Fan sound power level	L_WA	57	dB (A)
Maximum air velocity	C	2,7	meters/sec
Measurement standard for service value	IEC 60879:2019
Contact details for obtaining more information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.

SPÉCIFICATIONS TECHNIQUES ERP RÈGLEMENT (UE) 206/2012 ET (UE) 2016/2282 DIRECTIVE 2009/125/CE
Description Symbole	Valuer Unité
Débit d'air maximal	F 23,1 M		^3 /min
Puissance absorbée	P 39 W
Valeur de service	SV	0,59	(M ^3 /min)/W
Consommation d'électricité en mode «veille»	P_SB 0,31 W
Niveau de puissance acoustique	L_WA	57	dB (A)
Vitesse maximale de l'air	C	2,7	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:2019
Coordonnées de contact pour tout complément d'information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
ESPECIFICAÇÃO TÉCNICA DO ERPREGULAMENTO (UE) 206/2012 E (UE) 2016/2282DIRETIVA 2009/125/CE
Designação Símbolo Valor	Unidade
Débito máximo do ventilador F 23,1 M			^3 /min
Potência absorvida do ventilador P 39 W
Valor de serviço	SV	0,59	(M ^3 /min)/W
Consumo energético em modo espera P	SB 0,31	W
Nível de potência sonora do ventilador	LWA	57	dB (A)
Velocidade máxima do ar	C	2,7	metros/seg
Norma de medição para o valor de serviço	IEC 60879:2019
Elementos de contacto para mais informações:	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
