MANUAL DE USUARIO MD 1060 Metrel

Referencias marcadas en el comprobador o en el manual de instrucciones: Deben observarse los avisos sobre peligros potenciales del manual de instrucciones. Referencia. Preste especial atención. Precaución. Voltaje peligroso. Peligro de descarga eléctrica. El aislamiento doble continuo o reforzado cumple con la categoría II de la norma DIN EN

Símbolo de conformidad: el dispositivo cumple con las directivas correspondientes. Cumple con la directiva sobre compatibilidad electromagnética (89/336/CEE), estándares EN 61326-1. También cumple con la directiva sobre baja tensión (73/23/CEE), estándar EN 61243-3:2010. El comprobador cumple con la directiva sobre residuos de aparatos eléctricos y electrónicos (2002/96/CE). El manual de instrucciones contiene información y referencias, necesarias para un funcionamiento seguro y el buen mantenimiento del comprobador. Antes de utilizar el comprobador (puesta en marcha o montaje), es necesario que el usuario lea detenidamente el manual de instrucciones y cumpla los requisitos de todas las secciones. No leer el manual de instrucciones o incumplir los avisos y referencias contenidos en este documento puede producir lesiones graves o daños en el comprobador. Se deben respetar estrictamente y en todo momento todas las regulaciones sobre prevención de accidentes correspondientes establecidas por las asociaciones profesionales.MD 1060, MD 1160

1. Introducción/Paquete del producto

Los modelos MD 1060 y MD 1160 son comprobadores de tensión de aplicación universal y permiten probar la tensión, la continuidad y el campo de giro. Los comprobadores se fabrican de acuerdo con las últimas normativas de seguridad y garantizan un funcionamiento seguro y fiable. Los comprobadores de tensión MD 1060 y MD 1160 presentan las siguientes características: ● Diseñados para cumplir los estándares de seguridad internacionales. EN61243-3:2010 ● Categoría de medición (CAT.) IV 600V ● Comprobación de tensión de CA y CC hasta 690 V con luces LED y pantalla LCD (el modelo MD 1060 no dispone de pantalla LCD) ● Indicación de polaridad ● Comprobación de fase de un polo ● Comprobación de giro de fase ● Comprobación de continuidad ● Encendido/Apagado automático ● Luz de linterna ● IP64 (IEC60529)

Tras desembalarlo, compruebe que el aparato no presente daños. Contenido del paquete del producto: 1 x comprobador MD 1060 o MD 1160 2 x adaptadores de punta de comprobación de 4 mm 2 x cubiertas para puntas de comprobación CAT III/1000 V 2 x pilas de 1,5 V, IEC LR03 1 x instrucciones de funcionamiento

2. Medidas de seguridad

Los comprobadores se han fabricado y probado de acuerdo con las normativas de seguridad para comprobadores de tensión y, en el momento de salir de la fábrica, estaban en estado seguro y perfecto. Las instrucciones de funcionamiento contienen información y referencias necesarias para un funcionamiento y uso seguros del comprobador. Antes de usar el comprobador, lea atentamente las instrucciones de funcionamiento y sígalas escrupulosamente.

3. Peligro de descarga eléctrica y otros riesgos

Para evitar descargas eléctricas, siga las precauciones al trabajar con tensiones que superen los 120 V (60 V) CC o los 50 V (25 V) de CA efectiva. De acuerdo con el estándar DIN VDE, estos valores representan el umbral de tensiones de contacto (los valores entre paréntesis corresponden a rangos limitados; por ejemplo, en zonas agrícolas). El comprobador no se debe utilizar con el compartimento de las pilas abierto. Antes de utilizar el comprobador, asegúrese de que el dispositivo y el cable de prueba se encuentran en perfecto estado de funcionamiento. Por ejemplo, examínelos para determinar si los cables presentan fallos o las pilas presentan pérdidas. Sostenga el comprobador y los accesorios únicamente por las zonas de sujeción designadas; los elementos de visualización no deben quedar cubiertos. No toque nunca las sondas de comprobación.MD 1060, MD 1160

El comprobador solo se puede utilizar en los rangos de medición especificados y en instalaciones de baja tensión (hasta 690 V). El comprobador solo se puede usar en la categoría de circuito de medición para la que se ha diseñado. Compruebe siempre, antes y después del uso, que el comprobador se encuentra en perfecto estado de funcionamiento (por ejemplo, en una fuente de tensión conocida). El comprobador no se debe seguir usando si una o más funciones fallan o no se consigue hacer funcionar. No se permite utilizar el comprobador en condiciones de lluvia o precipitaciones. La perfecta visualización de la pantalla solo se garantiza con temperaturas entre -15 °C y +55 °C, y con una humedad relativa del aire inferior al 85% Si no es posible garantizar la seguridad del usuario, el comprobador se deberá pagar e impedir su uso no intencionado. La seguridad no se garantiza, entre otros, en los siguientes casos: − daños obvios − carcasa rota o agrietada − si el comprobador no puede seguir realizando las mediciones/comprobaciones exigidas − almacenamiento prolongado en condiciones no idóneas − daños durante el transporte − pilas con fugas El comprobador cumple todas las normativas sobre compatibilidad electromagnética. Sin embargo, en contadas ocasiones puede ocurrir que el campo eléctrico del comprobador perturbe el funcionamiento de dispositivos eléctricos o viceversa. No use nunca el comprobador en entornos en que puedan producirse explosiones. El uso del comprobador debe correr a cargo únicamente de usuarios con formación adecuada. Si el comprobador se modifica o altera, no se garantiza la seguridad durante el funcionamiento. Sólo un técnico de servicio autorizado puede abrir el comprobador.

El comprobador solo se puede utilizar en las condiciones y para los fines para los que se ha diseñado. Así pues, debe poner especial atención en cumplir las instrucciones de seguridad y los datos técnicos, incluidas las condiciones ambientales.MD 1060, MD 1160

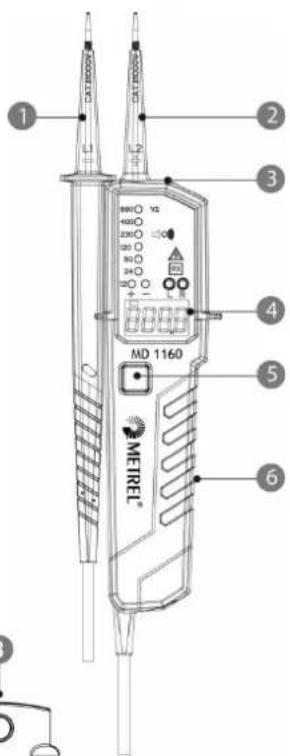

5. Información del comprobador

1. Sonda de comprabación, L1

2. Punta de comprabación, L2

5. Botón de luz de linterna

1. Orificio del zumbador para indicación acústica

2. Comprabación de un polo, advertencia de CEM

3. Compración de continuidad

4. Campo de giro (izquierda (L) y derecha (R) )

5. Pantalla LCD que indica la tension, la polaridad y la falta de carga en las pilas LED che

indicano 12V et polarità

6. Luces LED que indicant 12V y polaridad

6. Preparación para comprobaciones

6.1 Encendido automático

• El comprobador se enciende cuando detecta continuidad, una tensión de CA o CC superior a 10 V aproximadamente o una fase activa en L2 (comprobación de un polo).

• Se puede encender con el botón de la luz de linterna.

6.2 Apagado automático

• El comprobador se apaga automáticamente si las sondas no tienen contacto con ninguna señal durante 5 segundos.

• La luz de linterna se apaga pasados 10 segundos aproximadamente.

7. Realización de comprobaciones

7.1 Comprobación de tensión

• Conecte ambas sondas al objeto que se va a comprobar.

• Las luces LED y la pantalla LCD (solo en el modelo MD 1160) indican la tensión.

• El zumbador suena cuando se supera una tensión de umbral de 38 V CA o 100 V CC aproximadamente.

• La polaridad de la tensión se indica de la siguiente forma. CA: Las luces LED + y – 12 V se encienden +CC: La luz LED +12 V se enciende -CC: La luz LED -12V se enciende Cuando la sonda L2 + es el potencial positivo (negativo), la luz LED de indicación de polaridad indica "+DC" ("-DC"). Durante la comprobación de tensión, pueden encenderse las luces LED L o R. Si las pilas están agotadas, se enciende la luz LED de CEM > 50 V CA, > 120 V CC

7.2 Comprobación de fase de un polo

Es posible que está comprobación no funcione correctamente si las condiciones de aislamiento/conexión a tierra del usuario o el equipo no son las adecuadas durante la comprobación. La verificación del circuito activo no debe depender exclusivamente de esta comprobación de un polo, sino también de la comprobación de tensión.

• Sujete el comprobador con la mano firmemente. Conecte la sonda "L2 + " al objeto que se va a comprobar. La luz LED del circuito activo se enciende y el zumbador suena si la tensión del objeto que se está comprobando es, aproximadamente, de 100 V CA o superior. (Pol≥100 V CA).MD 1060, MD 1160

7.3 Comprobación de rotación de fase

• En la comprobación de rotación de fase, las luces LED L y R pueden funcionar con distintos sistemas de cableado, pero para obtener un resultado eficaz solo se debe usar un sistema trifásico de 4 cables.

• Sujete el comprobador con la mano firmemente y conecte ambas sondas al objeto que se va a comprobar.

• Las luces LED de tensión indican la tensión fase a fase.

• La luz LED R se enciende para el campo de giro derecho.

• La luz LED L se enciende para el campo de giro izquierdo.

• Principio de medición: Para detectar el orden de aumento de fase, el aparato considera al usuario como tierra. Es posible que está comprobación no funcione correctamente si las condiciones de aislamiento/conexión a tierra del usuario o el equipo no son las adecuadas durante la comprobación.

7.4 Comprobación de continuidad

Asegúrese de que el objeto que se va a comprobar no está activado.

• Conecte ambas sondas al objeto que se va a comprobar. La luz LED de continuidad se enciende y el zumbador suena de forma ininterrumpida para indicar la continuidad.

• Pulse el botón de la luz de linterna para encenderla; esta luz se apaga automáticamente pasados unos 10 segundos.

8. Sustitución de las pilas

Retire las sondas de cualquier punto de comprobación antes de abrir el compartimento de las pilas. Las pilas están agotadas si ya no es posible realizar la comprobación de continuidad con ambas sondas conectadas. Un símbolo de pila en la pantalla LCD indica pilas con poca carga. Siga el procedimiento que se indica a continuación y sustituya las pilas por otras nuevas (de tipo IEC LR03 de 1,5 V).

• Desatornille la tapa de las pilas (por ejemplo, con una moneda).

• Retire la tapa y sustituya las pilas. Introduzca pilas nuevas según el esquema que aparece en la tapa.

• Vuelva a colocar la tapa de las pilas. Confirme que la tapa está cerrada correctamente antes de realizar mediciones.MD 1060, MD 1160

• Tolerancias de luces LED según la norma EN61243.3

• Luz LED de indicación de CEM >50 V CA, >120 V CC

• Tiempo de respuesta: < 1 segundo al 100% de cada valor de tensión nominal

• Rango de LCD: 0…690 V CA (16…400 Hz), CC (±) (solo el modelo MD 1160)

• Resolución de la pantalla LCD: 0,1 V (0…300 V); 1 V (300…690 V) (solo el modelo MD 1160)

• Precisión de la pantalla LCD : ±3%±5 °C(0…690 V) (solo el modelo MD 1160)

• Indicación de rango excesivo de la pantalla LCD: "OL" (solo el modelo MD 1160)

• Pico de corriente: 1 seg <3,5 mA (a 690 V)

• Ciclo de carga de medición: 30 segundos ENCENDIDO (tiempo de funcionamiento), 240 segundos APAGADO (tiempo de recuperación)

• Consumo interno de pilas: Aprox. 80 mA

• Rango de tensión de la comprobación de la fase de un polo: 100…690 V CA (50/60 Hz)

• Comprobación de rotación de fase: 120…400 V tierra a fase, CA 50/60 Hz

• Comprobación de continuidad: Rango de detección: 0…500 kΩ + 50%

• Pila: 3 V (2 pilas IEC LR03 de 1,5 V)

• Temperatura: -15…55°C (funcionamiento); -20…70°C (almacenamiento), sin condensación

• Humedad: Humedad relativa máxima del 85%

• Altitud: hasta 2.000 m

• Sobretensión: CAT.III / 1000 V/CAT. IV 600 V

• Estándar EN61243-3:2010

10. Limpieza y almacenamiento

El comprobador no necesita ningún mantenimiento especial si se utiliza de acuerdo con este manual del usuario. Retire el comprobador de todos los puntos de comprobación antes de limpiarlo. Utilice un paño ligeramente húmedo con detergente neutro para limpiar el aparato. No utilice productos abrasivos ni disolventes. No exponga el aparato a la luz directa del sol, a altas temperaturas, a humedad ni a condensación. Retire las pilas cuando el aparato no vaya a estar en uso durante un periodo de tiempo prolongado.MD 1060, MD 1160
