RAK160W2 - Aire Acondicionado GE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato mural inalámbrico
Marca	GE
Modelo	RAK160W2
Dimensiones del termostato	102 x 140 x 23,5 mm
Dimensiones de la placa de control	98 x 54 x 19 mm
Alimentación	3 V CC (2 pilas AA) o 24 V CA/CC opcional
Tensión de funcionamiento	24 VCA (18 a 30 VCA)
Corriente máxima	4 A por circuito
Tipos de sistema compatibles	Bomba de calor 1/2 fases, aire acondicionado 1 fase, calefacción eléctrica 1/2 fases
Velocidades del ventilador	Alta (GH) y baja (GL) – 2 velocidades, o 1 velocidad si el cableado se agrupa
Frecuencia inalámbrica	900 MHz
Precisión de la temperatura	±1 °F
Rango de temperatura de funcionamiento	4 a 37 °C (40 a 99 °F)
Instalación	De pared, con o sin cable (alámbrica o inalámbrica)
Garantía	1 año (reemplazo del termostato)
Seguridad	Riesgo de incendio y descarga eléctrica – corte la alimentación antes de la instalación
Mantenimiento	Reemplazo anual de pilas (2 pilas AA)
Pantalla	Pantalla LCD
Configuración	Reloj, número de pieza, ajustes del equipo (compresor, calefacción, etc.)
Funciones	Conmutación automática, diferencial ajustable, ahorro de energía
Compatibilidad	Equipos Zoneline GE (series AZ45/65, etc.)

Preguntas frecuentes - RAK160W2 GE

¿Cómo instalar el termostato RAK160W2?

Antes de la instalación, corte la alimentación eléctrica. Fije la placa de control inalámbrica dentro del equipo Zoneline, luego monte el termostato en la pared conectando los cables según la tabla de cableado (24 VCA). Inserte dos pilas AA, luego siga el procedimiento de configuración a partir de la página 11 del manual.

¿Cómo ajustar el reloj del termostato?

Durante la configuración, use las flechas arriba/abajo para ajustar las horas, luego presione Fan para pasar a los minutos. Ajuste los minutos con las flechas, luego presione F/C para confirmar. El reloj debe ajustarse después de cada reemplazo de pilas.

¿Qué hacer en caso de error ERR4?

El error ERR4 indica que no se ha establecido ningún enlace con la placa de control inalámbrica. Verifique que la placa esté energizada (led rojo fijo o parpadeante). Reconfigure los ajustes siguiendo las instrucciones de la página 5 del manual. Para una instalación en red, realice un nuevo emparejamiento con el programador.

¿Cómo reemplazar las pilas del termostato?

Retire la cubierta del termostato, inserte dos pilas AA nuevas (no incluidas) en el compartimento, luego vuelva a colocar la cubierta. Después del reemplazo, vuelva a ajustar el reloj. Los ajustes de configuración se conservan en memoria no volátil.

¿Cuáles son las configuraciones posibles del sistema?

El termostato se puede configurar para diferentes tipos de compresor (bomba de calor, aire acondicionado), calefacción eléctrica (con o sin), válvula de inversión (O/B excitado para calor o frío) y velocidad del ventilador (1, 2 o 3 velocidades). Los ajustes por defecto se indican en el manual.

¿Cómo restaurar los parámetros de fábrica?

Retire la placa frontal, apague el termostato (quite las pilas o desconecte), mantenga presionado el botón config en la placa interna, luego vuelva a conectar la alimentación. Suelte el botón tan pronto como la pantalla se encienda. La visualización '12 h' confirma el reinicio.

¿Cómo probar el termostato después de la instalación?

Encienda el termostato con el botón Power. Baje el punto de ajuste por debajo de la temperatura ambiente para probar el aire acondicionado, luego súbalo por encima para probar la calefacción. Presione Fan para verificar el cambio de velocidad del ventilador.

¿Cuál es el alcance de la señal inalámbrica?

El alcance no está especificado, pero puede reducirse por estructuras metálicas. La antena de la placa de control debe estar orientada hacia el termostato y no tocar partes metálicas. Para un alcance óptimo, evite instalar el termostato sobre superficies metálicas.

¿Qué hacer si el termostato no se comunica con la placa?

Verifique el led rojo en la placa: apagado significa sin alimentación; 1 parpadeo = sin comunicación, reinicie el termostato; 3 parpadeos = comunicación establecida pero cableado o configuración incorrecta. Asegúrese de que los cables R y C estén correctamente conectados y que los ajustes del equipo sean apropiados.

¿Cómo emparejar el termostato y la placa?

Para una instalación en red, use el programador de red específico. Ambos componentes deben estar sin tensión. Conecte los conectores del programador al termostato y a la placa, luego presione el botón negro. El led rojo debe permanecer fijo. Si parpadea, desconecte y repita.

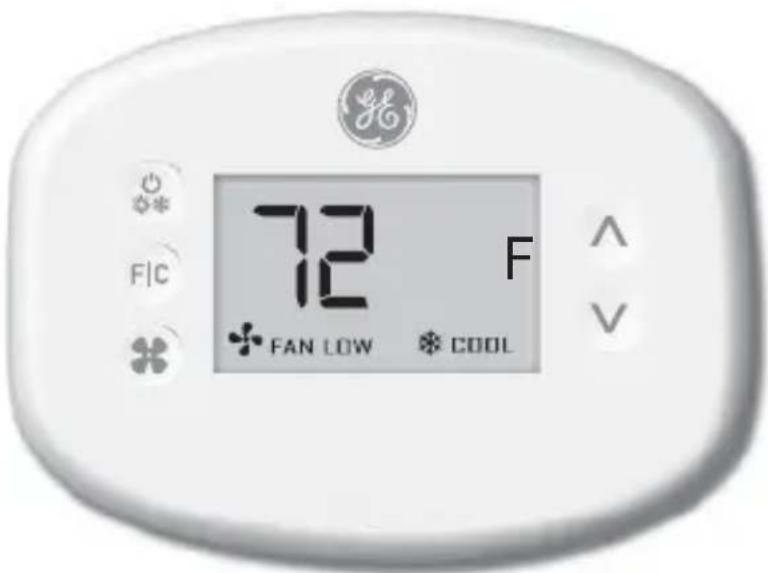

MANUAL DE USUARIO RAK160W2 GE

Termostato Inalámbrico con velocidades de

dos ventiladores

MANUAL DEL PROPIETARIO & INSTRUCCIONES DE INSTALACIÓN

RAK160W2

Ya sea que haya crecido con GE Appliances, o que ésta sea su primera vez, estamos felices de tenerlo en la familia.

Sentimos orgullo por la creación, innovación y diseño de cada producto de GE Appliances, y creemos que usted también.

Información sobre Seguridad 4

Antes de comenzar....5

Instalación del Termostato 7

Instalación de la tarjeta de Control inalámbrico 7

Instalación Inalámbrica 10

Instalación Cableada.... 10

Configuración del Termostato....11

Configuración del reloj 12

Ingreso del número de sala 13

Configuración de los Ajustes del Equipamiento 14

Configuraciones Personalizadas de

Ahorro de Energía 16

Uso de las Pantallas de Ajustes del Termostato 17

01 - MODO DE CONTROL DEL VENTILADOR 18

02 – PRIMERA ETAPA DIFERENCIAL - CALOR ...... 19

03 – SEGUNDA ETAPA DIFERENCIAL – CALOR ...... 20

04 – PRIMERA ETAPA DIFERENCIAL – FRÍO ...... 21

07 – SEGUNDA ETAPA DE CALEFACCIÓN FORZADA ..... 22

17 – PUNTO DE CONFIGURACIÓN MÍNIMO ...... 23

18 – PUNTO DE CONFIGURACIÓN MÁXIMO ...... 23

19 – MODO DE CONTROL DE TEMPERATURA ...... 24

20 - COMPENSACIÓN DEL PUNTO DE CONFIGURACIÓN CON CAMBIO AUTOMÁTICO (ZONA MUERTA).... 25

23 - CALIBRACIÓN DE TEMPERATURA 26

Mantenimiento del Termostato....27

Solución de problemas.... 28

Especificaciones Técnicas.... 31

Garantía Limitada 32

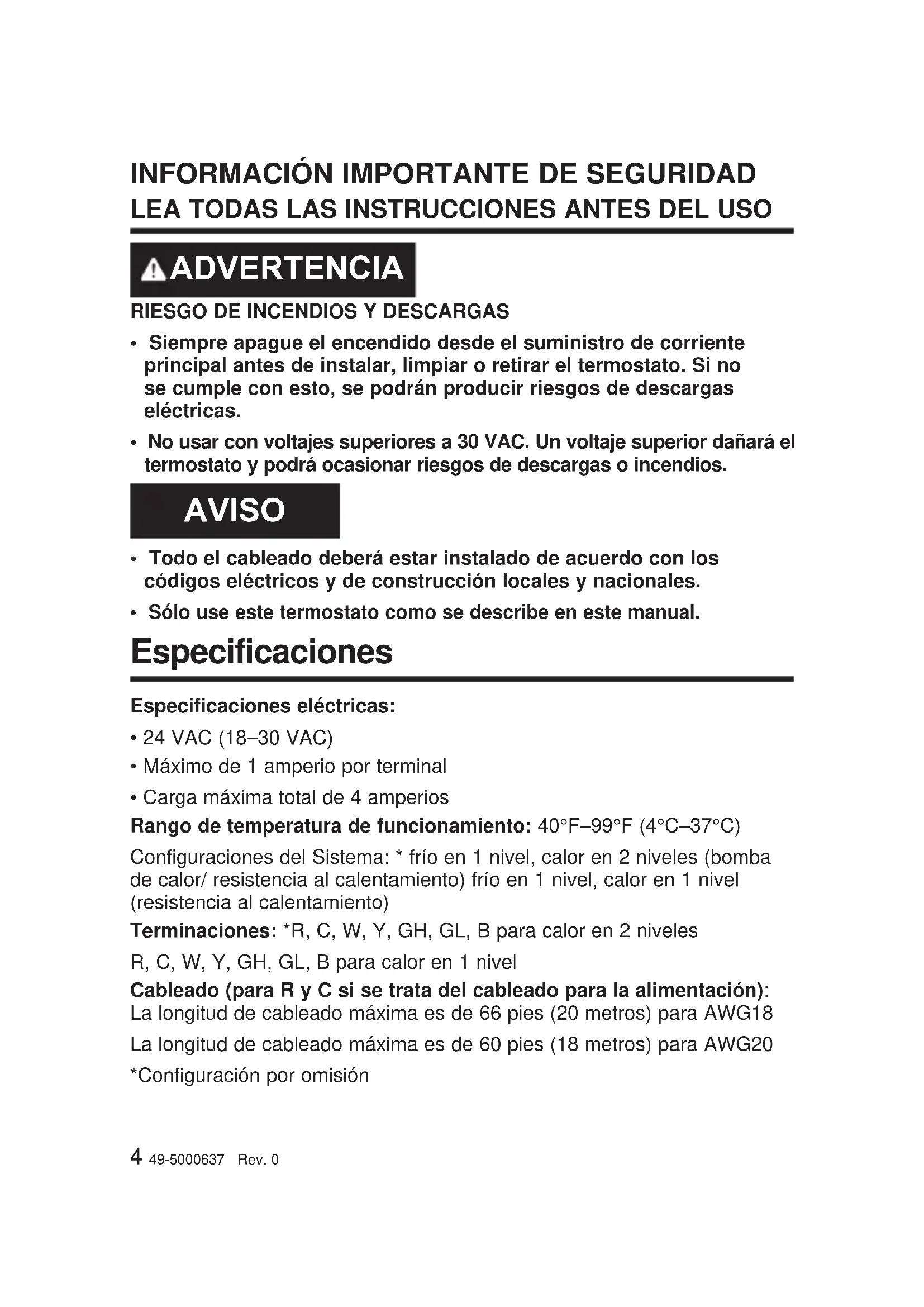

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DEL USO

ADVERTENCIA

RIESGO DE INCENDIOS Y DESCARGAS

• Siempre apague el encendido desde el suministro de corriente principal antes de instalar, limpiar o retirar el termostato. Si no se cumple con esto, se podrán producir riesgos de descargas eléctricas.
• No usar con voltajes superiores a 30 VAC. Un voltaje superior dañará el termostato y podrá ocasionar riesgos de descargas o incendios.

AVISO

• Todo el cableado deberá estar instalado de acuerdo con los códigos eléctricos y de construcción locales y nacionales.
• Sólo use este termostato como se describe en este manual.

Especificaciones

Especificaciones eléctricas:

• 24 VAC (18–30 VAC)
- Máximo de 1 amperio por terminal
- Carga máxima total de 4 amperios

Rango de temperatura de funcionamiento: 40°F–99°F (4°C–37°C)

Configuraciones del Sistema: * frío en 1 nivel, calor en 2 niveles (bomba de calor/ resistencia al calentamiento) frío en 1 nivel, calor en 1 nivel (resistencia al calentamiento)

Terminaciones: *R, C, W, Y, GH, GL, B para calor en 2 niveles R, C, W, Y, GH, GL, B para calor en 1 nivel

Cableado (para R y C si se trata del cableado para la alimentación):

La longitud de cableado máxima es de 66 pies (20 metros) para AWG18 La longitud de cableado máxima es de 60 pies (18 metros) para AWG20

*Configuración por omisión

- Determine la ubicación de la instalación apropiada para el termostato

El termostato no deberá ser instalado cerca ni sobre estructuras o superficies metálicas, incluyendo conductos metálicos de aire que puedan estar sobre la pared.

Las estructuras y superficies metálicas reducen significativamente el rango de la señal inalámbrica.

A. Consulte el Manual del Propietario del Zoneline para activar el uso de un termostato de pared. Con los Modelos de las Series AZ45/65, el modo auxiliar 6 se deberá configurar en "6A".
B. La salida del Zoneline es de 24VAC. Asegúrese de que el puente de la tarjeta de control inalámbrico se encuentre en la posición AC – el puente está conectando a las clavijas "R" y "C". Ésta es la posición por omisión.

INSTALACIÓN DE RED ÚNICAMENTE

NOTA: Esta sección no es necesaria, a menos que los termostatos estén en red.

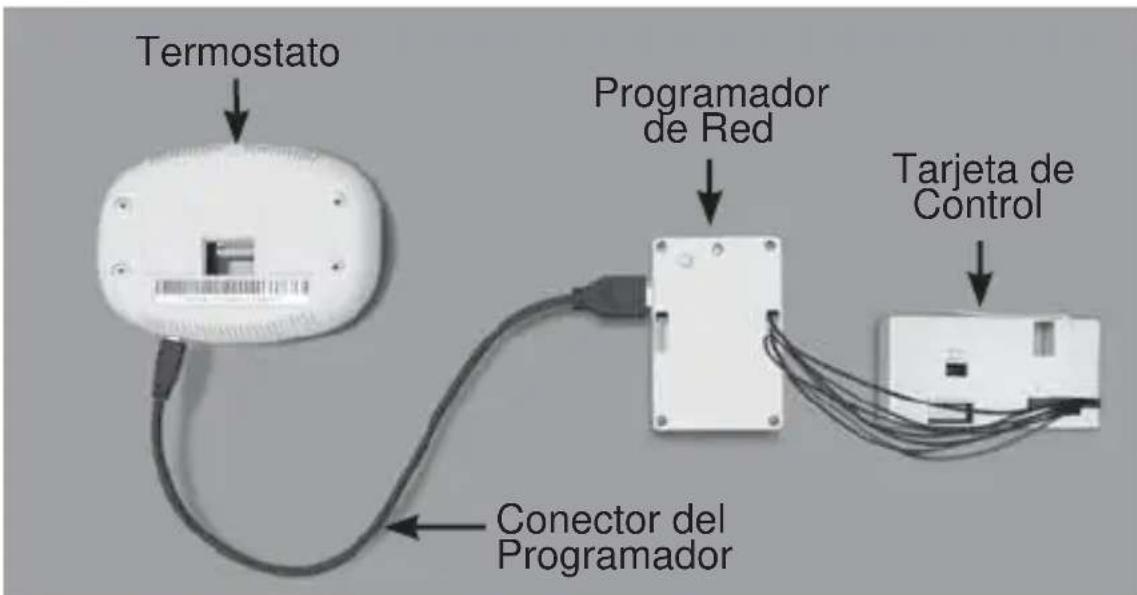

Emparejamiento del Termostato y la Tarjeta de Control:

En caso de Instalación en Red con el manejo a través de Internet, el termostato y la Tarjeta de Control deberán estar emparejados con un Programador de Red específico de la propiedad, antes de la instalación.

NOTA: El Termostato y la Tarjeta de Control están emparejadas de fábrica.

El termostato y la tarjeta de control no deberán ser conectados durante el proceso de emparejamiento – retire las baterías del termostato y desenchufe la tarjeta de control de la unidad HVAC durante el procedimiento de emparejamiento.

• Enchufe un conector del programador al termostato;
• Enchufe el otro conector del programador en la tarjeta de control.
• Presione el botón negro del programador.
• La luz roja del programador se deberá encender y permanecer iluminada de forma pareja.
• Si la luz roja del programador está parpadeando o no está iluminada de forma pareja, desenchufe el programador del termostato y de la tarjeta de control y repita los pasos anteriores.
• Desenchufe el programador del termostato y de la tarjeta de control.

Instalación del Termostato

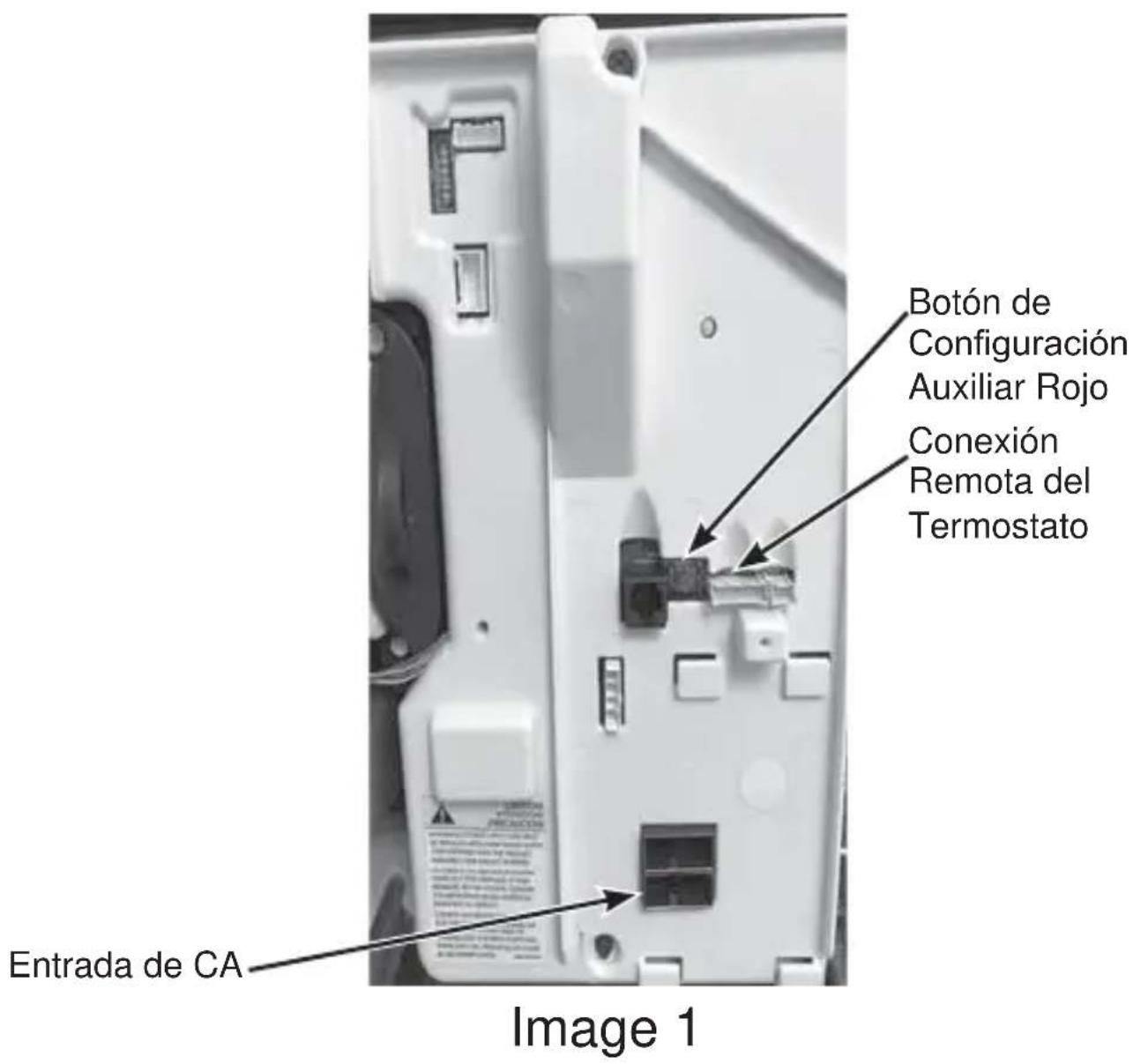

Instalación de la tarjeta de Control inalámbrico

• Apague el Zoneline.
- Inserte el arnés del cableado de la Tarjeta de Control en el puerto de conexión del termostato, en la parte frontal de la tapa de la caja de control del Zoneline.

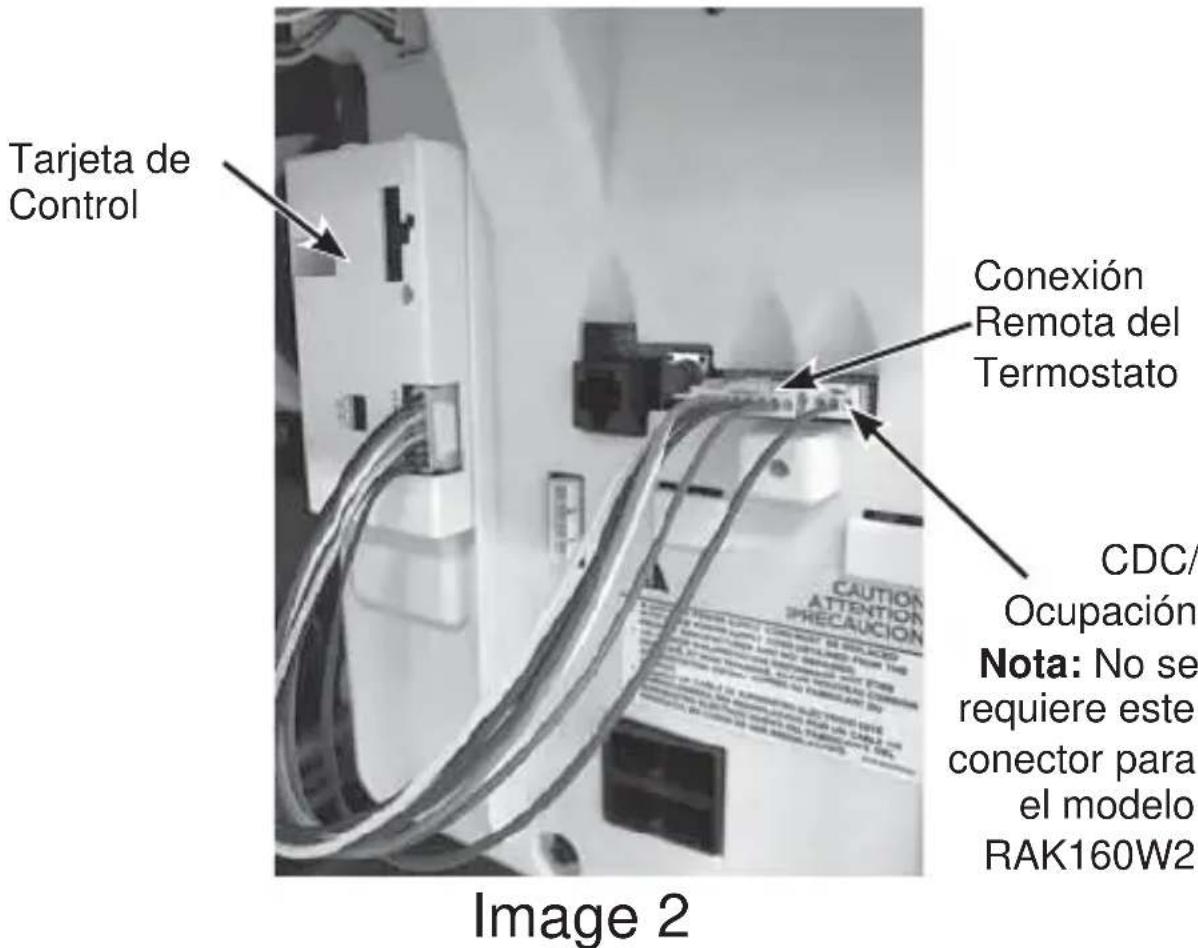

Instalación de la tarjeta de Control inalámbrico (cont.)

• Utilizando cinta con pegamento sobre ambos lados, adhiera la tarjeta de control sobre la tapa de la caja de control del Zoneline (vea la imagen 2). Monte la tarjeta de control dentro de la unidad hvac. La antena de la tarjeta de control inalámbrico no deberá tocar ningún componente metálico de la unidad hvac. La antena de la tarjeta de control inalámbrico deberá estar enfrentada hacia el termostato sobre la pared y orientada de modo que cualquier parte metálica del Zoneline no obstruya la comunicación inalámbrica con el termostato y, en caso de una instalación de red, a otras tarjetas de control inalámbrico y al servidor. La tarjeta de control inalámbrico no deberá ser colocada sobre la bandeja de condensación del Zoneline y deberá estar montada de forma que no pueda caer en la bandeja de condensación.
• Para las aplicaciones cableadas, una los cables comunes y los de 24VAC utilizando cualquier método de conexión con suministro de campo y voltaje bajo aprobado por el código.

Mesa del Cableado - 24 V AC

Color del Cable Letra de la Terminal Terminal Connection
Negro C Común
Rojo R 24V
Amarillo Y Compresor
Blanco W Calor
Anaranjado O o B	Válvula de Inversión
Verde GH Ventilador Alto
Morado	GL	Ventilador Bajo

NOTA: Si la unidad PTAC sólo cuenta con una (1) velocidad de ventilación, conecte ambos cables del control del ventilador – Verde y Morado – a la terminal del ventilador (G).

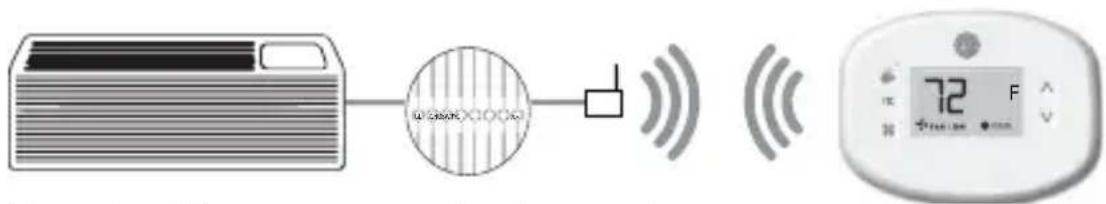

Instalación Inalámbrica

Montaje del termostato sobre la pared

• Retire la tapa del termostato;
• Use los anclajes de pared suministrados y los tornillos de montaje para asegurar el termostato a la pared;
• Inserte dos (2) baterías AA (no suministradas) en el compartimiento de baterías del termostato;
• Siga las instrucciones de "Configuración del Termostato" a partir de la página 11.
• Reemplace la tapa del termostato y ajuste el tornillo de bloqueo.

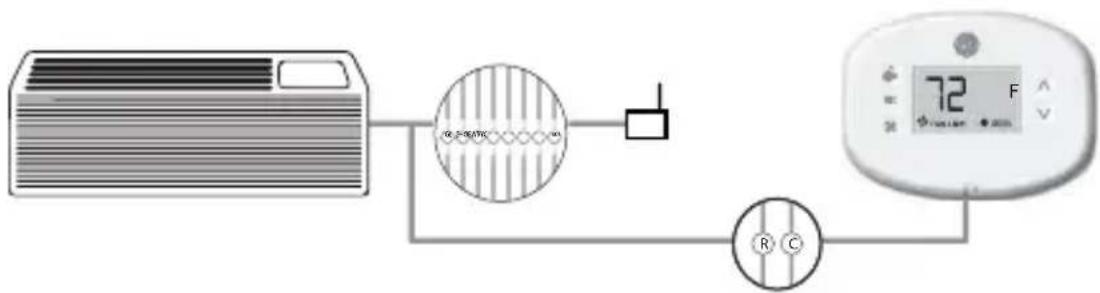

Instalación Cableada

Montaje del termostato sobre la pared

• Conecte R y C desde la unidad HVAC hasta los cables correspondientes del arnés, empalmando los cables de 24VAC y los comunes con el termostato con los cables de 24VAC y los cables comunes del Zoneline.
• Retire la tapa del termostato;
• Use los anclajes de pared suministrados y los tornillos de montaje para asegurar el termostato a la pared;
• Siga las instrucciones de "Configuración del Termostato" a partir de la página 11.
• Reemplace la tapa del termostato y ajuste el tornillo de bloqueo.

Configuración del Termostato

Una vez que el termostato se encuentre enchufado, los ajustes de configuración del termostato aparecerán en la pantalla del mismo.

A fin de operar la unidad HVAC correctamente:

• Configure el reloj del termostato
• Ingrese el número de sala
• Configure los ajustes del equipamiento

Las pantallas de configuración del termostato realizan una pausa de 30 segundos. Si no se realiza ninguna acción dentro de los treinta (30) segundos, el termostato abandonará los ajustes de configuración.

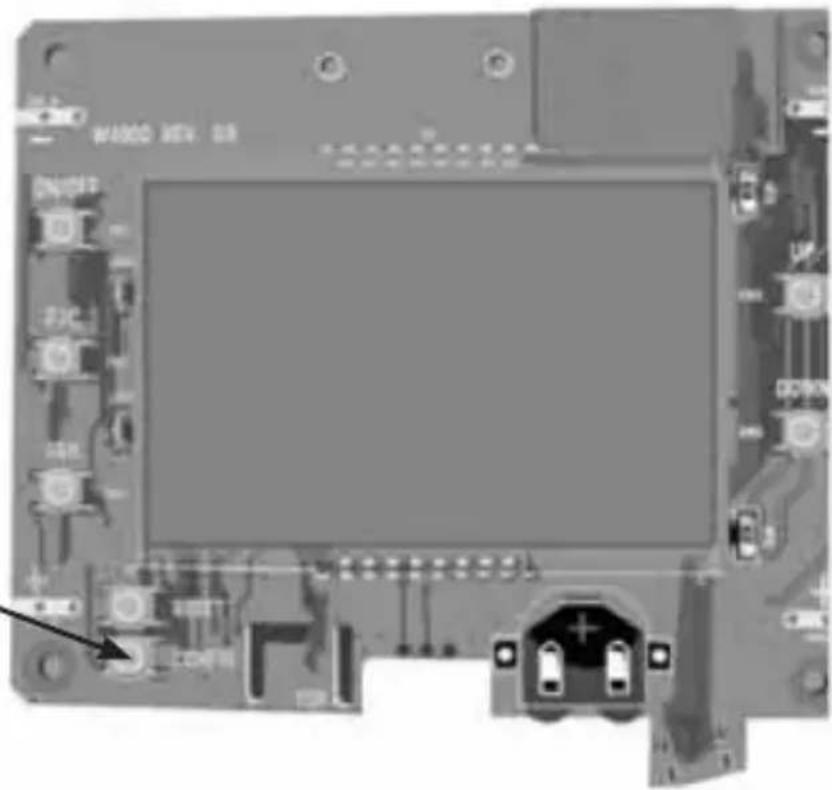

NOTA: Usted puede acceder a los ajustes de Configuración del Termostato en cualquier momento, presionando el botón de "Configuración".

termostato se encuentra conectado a una red, se aplicarán los ajustes configurados a través de Internet.

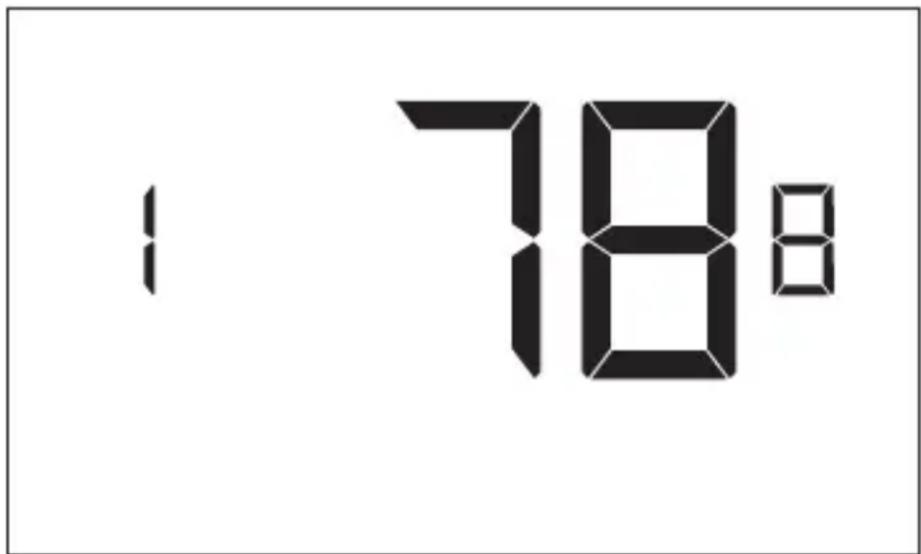

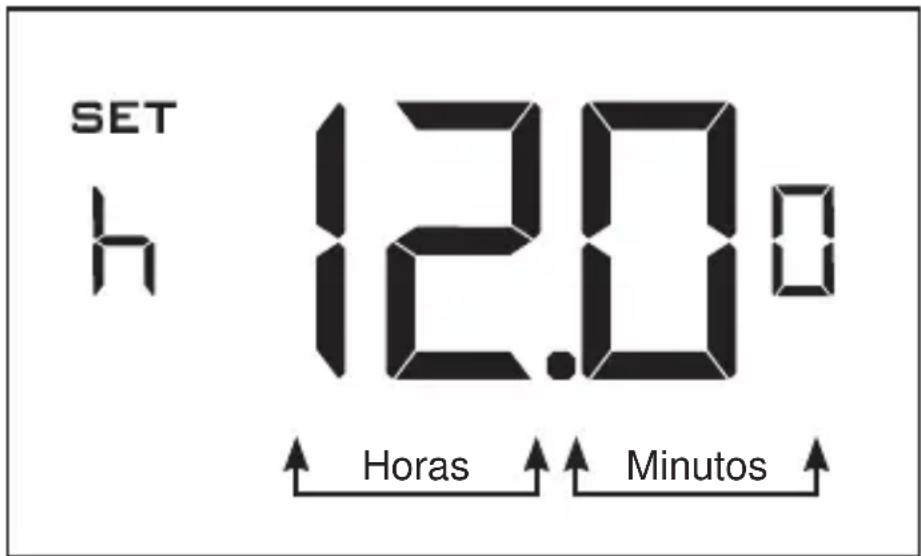

Configuración del reloj del termostato

Configure el reloj del termostato en la hora actual en el formato de 24hs. (Horario Militar).

• Use los botones “Up” (Arriba) y “Down” (Abajo) para configurar las horas.
• Presione el botón “Fan” (Ventilador) para avanzar hasta la configuración de minutos.
• Use los botones “Up” (Arriba) y “Down” (Abajo) para configurar los minutos.
• Presione el botón "F/C" para avanzar al siguiente menú.

Configurar el reloj de forma correcta es crucial para el funcionamiento correcto del termostato.

NOTA: El reloj del termostato deberá ser reiniciado cada vez que se reemplacen las baterías.

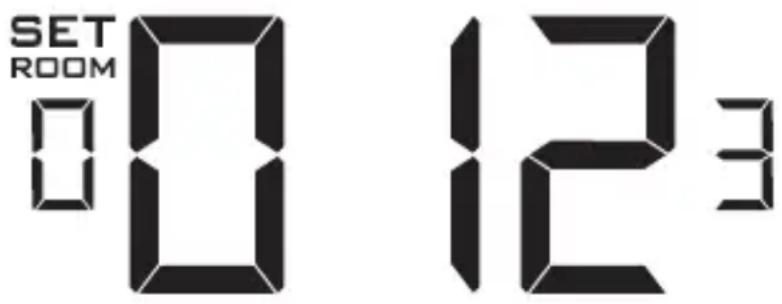

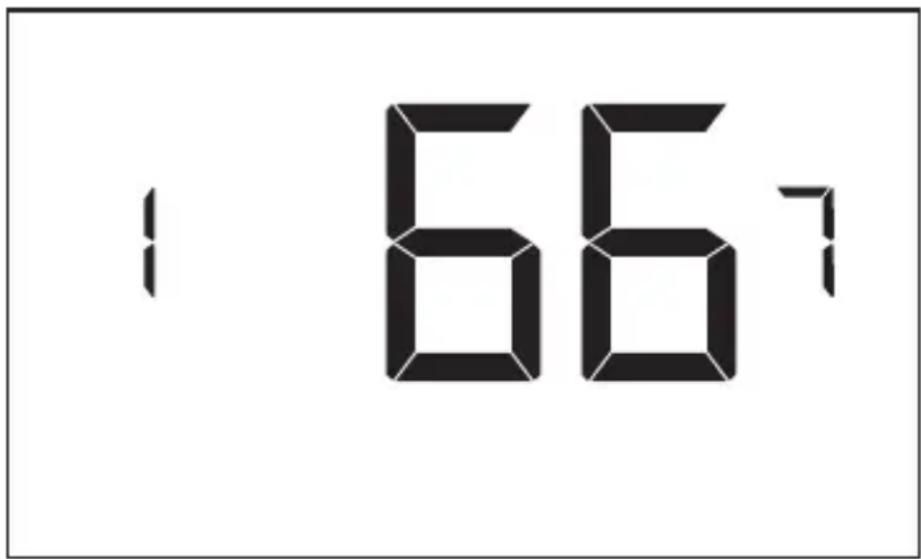

Ingrese el número de sala

Ingrese el número de sala modificando los dígitos en la pantalla. Los ceros “0” que precedan a otros dígitos serán ignorados; por ejemplo: el número de sala “123” deberá ser ingresado como “00123”.

• Use los botones "Up" (Arriba) y "Down" (Abajo) para modificar el dígito
• Presione el botón “Fan” (Ventilador) para avanzar hasta el siguiente dígito;
• Presione el botón "F/C" para avanzar al siguiente menú;

Ingresar el número de sala correctamente es crucial para el funcionamiento correcto de los sistemas conectados en red.

Configuración del Termostato

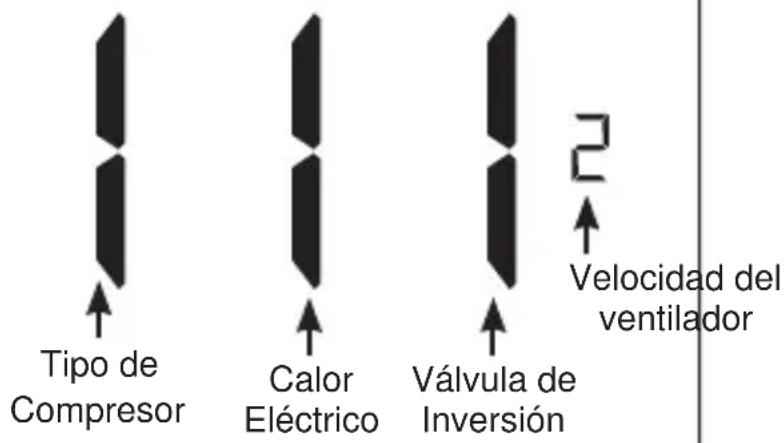

Configuración de los Ajustes del Equipamiento

SET

• Use los botones “Arriba” y “Abajo” para cambiar el valor de cada configuración. Consulte el siguiente cuadro para acceder a opciones.
• Presione el botón “Fan” (Ventilador) para avanzar hasta la siguiente configuración.
• Presione el botón “Power” (Encendido) para guardar la Configuración del Termostato e iniciar el uso del termostato.

Valor	Tipo de Compresor	Calor Eléctrico	Válvula de Inversión	Velocidad del ventilador
0 Sin	Compresor	Sin Calor Eléctrico	El Contacto O/B recibe alimentación para frío	N/A
1 Bomba de Calor*		Calor Eléctrico*	El Contacto O/B recibe alimentación para calor*	Velocidad de Un Ventilador
2	Acondicionador de Aire	N/A N/A		Velocidades de Dos Ventiladores*
3	N/A			Velocidades de Tres Ventiladores

* Indica la configuración por omisión
NOTA: Si el Zoneline es un modelo AZ45 or AZ95E, modifique el tipo de compresor a 2.

Prueba del termostato

Siguiendo la configuración del termostato, compruebe que el mismo esté controlando la unidad del Zoneline.

• Presione el botón “Power” (Encendido) para encender el termostato;
• Presione el botón “Down” (Abajo) para cambiar el punto de configuración de la temperatura por debajo de la temperatura actual de la sala, a fin de confirmar que el termostato inició el acondicionador de aire.
• Presione el botón “Up” (Arriba) para cambiar el punto de configuración de la temperatura por encima de la temperatura actual de la sala, a fin de confirmar que el termostato inició la calefacción.
• Modifique la velocidad del ventilador presionando el botón “Fan” (Ventilador) para comprobar que el termostato esté controlando la velocidad del ventilador.

Configuraciones Personalizadas

Este termostato cuenta con una programación previa para el uso del ahorro de energía personalizado. Para modificar cualquiera de estas configuraciones previas, siga las instrucciones a continuación.

Acceso a las Configuraciones del Termostato

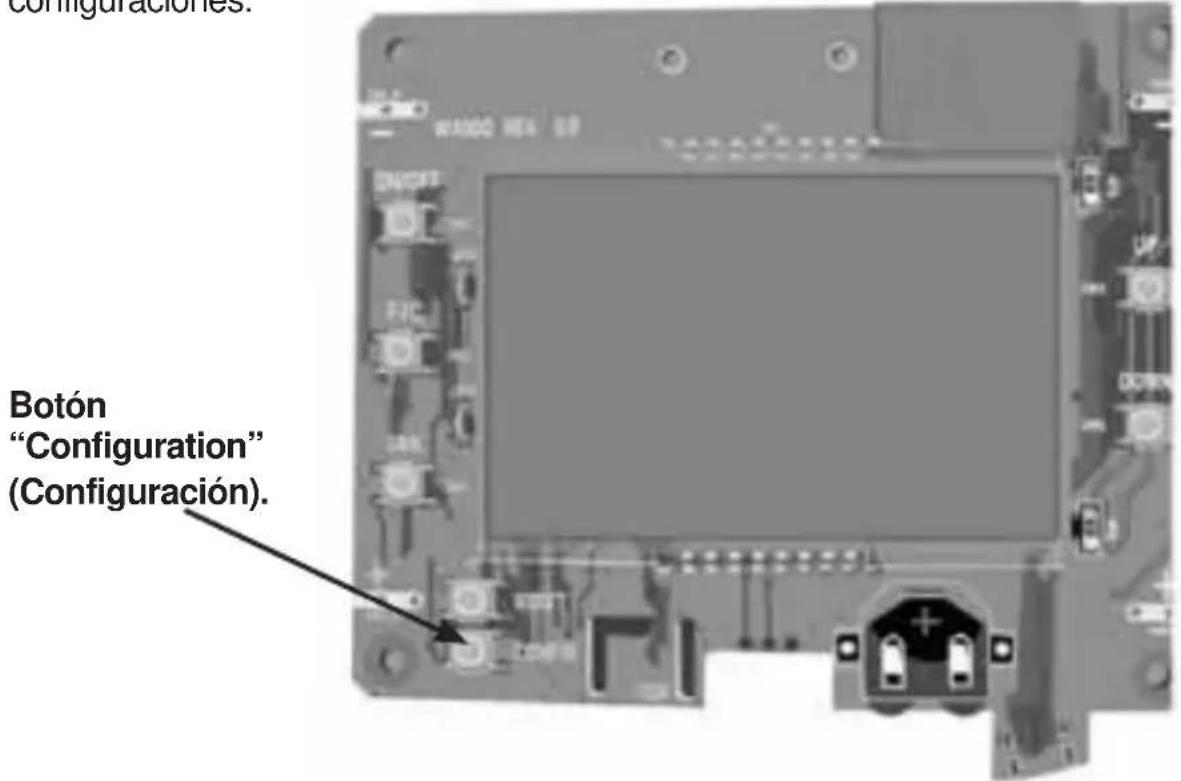

Cuando el termostato se encuentre encendido, mantenga presionado el botón "Configuración" hasta que la primera pantalla de configuraciones del termostato aparezca. El termostato deberá ser encendido para acceder a sus configuraciones.

NOTA: Si el termostato se encuentra conectado a una red, se aplicarán los ajustes configurados a través de Internet.

• Use los botones "Up" (Arriba) y "Down" (Abajo) para modificar la configuración;
• Presione el botón "F/C" para avanzar a la siguiente configuración;
• Presione el botón "Fan" (Ventilador) para regresar a la configuración previa;
• Presione el botón "Power" (Encendido) para guardar las configuraciones del termostato y salir de las mismas.

Uso de las Pantallas de Ajustes del Termostato

• Use los botones "Up" (Arriba) y "Down" (Abajo) para modificar la configuración.
• Presione el botón "F/C" para avanzar a la siguiente configuración.
• Presione el botón “Fan” (Ventilador) para regresar a la configuración previa.
• Presione el botón “Power” (Encendido) para guardar las configuraciones del termostato y salir de las mismas.

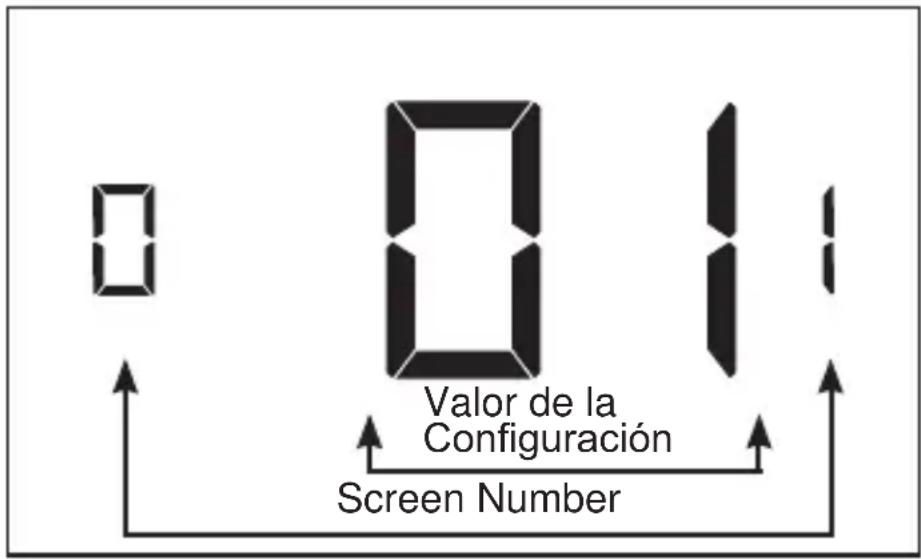

La anterior es una representación de cómo leer los dígitos de la pantalla del termostato.

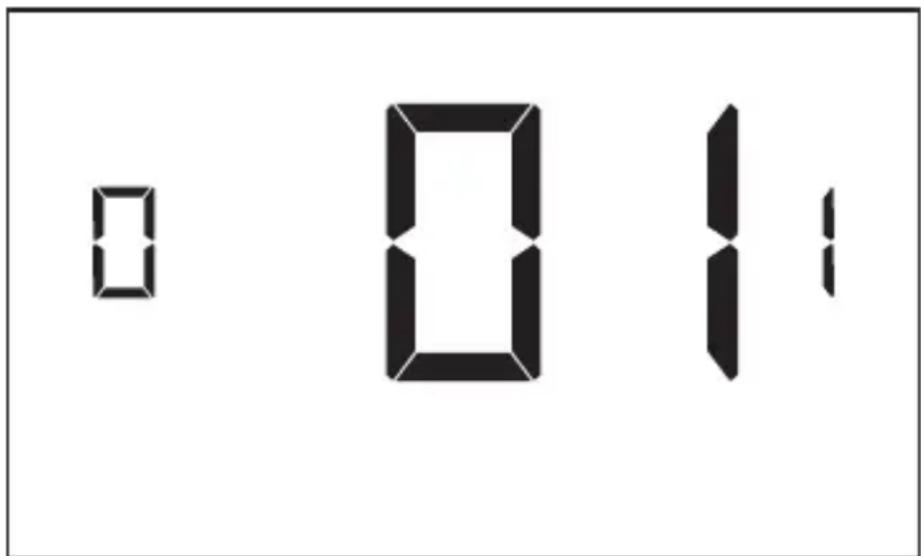

01 - MODO DE CONTROL DEL VENTILADOR

Seleccione el Modo de Control del Ventilador

00 - MANUAL – el usuario podrá seleccionar el modo de ventilador automático o continuo.

01* - AUTOMÁTICO – el ventilador funciona sólo cuando existe una demanda de la calefacción o del acondicionador de aire.

* Indica la configuración por omisión.

02 – PRIMERA ETAPA DIFERENCIAL - CALOR

(configuración por omisión 0.2°F - 3.0°F; 1.0°F*) Seleccione el número de grados** que el termostato debe sentir entre la temperatura con cambio automático para calor y la temperatura de la sala antes de que se inicie la primera etapa de calor.

** por encima de la compensación de la zona muerta (consulte la página 25)

03 - SEGUNDA ETAPA DIFERENCIAL - CALOR

(configuración por omisión 1.0°F - 2.0°F; 1.0°F*) Seleccione la diferencia entre la iniciación de la primera etapa de calor y la segunda etapa de calor.

04 – PRIMERA ETAPA DIFERENCIAL – FRÍO

(configuración por omisión 0.2°F - 3.0°F; 1.0°F*) Seleccione el número de grados** que el termostato debe sentir entre un cambio automático para frío y la temperatura de la sala antes de que se inicie la primera etapa de frío.

** por debajo de la compensación de la zona muerta (consulte la página 25)

07 – SEGUNDA ETAPA DE CALEFACCIÓN FORZADA

(configuración por omisión 00 - 60; 15*) Seleccione el número de minutos que funcionará la primera etapa de calefacción antes de que la segunda etapa de calefacción sea iniciada automáticamente si no se alcanza el punto de configuración de un visitante y la segunda etapa de calefacción no se inicia a través de configuraciones diferenciales.

Esta función permite iniciar de forma automática la segunda etapa de calefacción y evitar un uso excesivo del compresor.

Configurar en 00 para desactivar la función.

17 – PUNTO DE CONFIGURACIÓN MÍNIMO

(configuración por omisión 64°F - 84°F; 66°F*) Seleccione el punto de configuración mínimo en °F que un visitante puede seleccionar.

18 – PUNTO DE CONFIGURACIÓN MÁXIMO

(configuración por omisión 60°F - 82°F; 78°F*) Seleccione el punto de configuración máximo en °F que un visitante puede seleccionar.

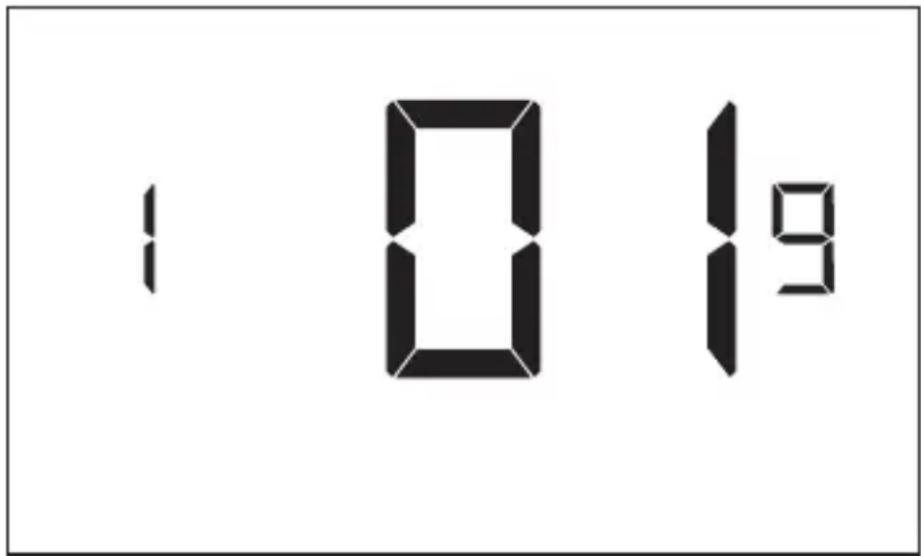

19 - MODO DE CONTROL DE TEMPERATURA

Seleccione el Modo de Control de Temperatura:

00 - MANUAL – Permite a los usuarios seleccionar el modo de control de temperatura HEAT (Calor) únicamente o COOL (Frío) únicamente, a fin de mantener la temperatura de la sala.

01* - AUTOMÁTICO – El termostato enciende de forma automática la calefacción o el acondicionador de aire para mantener la temperatura de la sala en el punto de configuración de temperatura seleccionado.

* Indica la configuración por omisión

20 – COMPENSACIÓN DEL PUNTO DE CONFIGURACIÓN CON CAMBIO AUTOMÁTICO (ZONA MUERTA)

(configuración por omisión 00°F - 05°F; 01°F*) Selecciona la diferencia entre el punto de configuración seleccionado por un visitante y el punto de configuración de calor y de frío cuando el termostato se encuentra en el modo de control de temperatura automática.

Este valor más el diferencial de la primera etapa definido en las configuraciones 02 y 04 define la temperatura en la cual el termostato cambiaría de forma automática los modos de calefacción/ refrigeración.

Esta función permite ajustar la zona muerta entre los puntos de configuración de calor y de frío en el modo de cambio automático, a fin de evitar que el sistema alterne hacia atrás y adelante entre la calefacción y la refrigeración bajo condiciones de funcionamiento normal.

23 - CALIBRACIÓN DE LA TEMPERATURA

(configuración por omisión -5.0°F - 5.0°F; 0.0°F*) Calibra la pantalla de temperatura: +/- 5.0°F.

Reemplazo de las Baterías del Termostato

Bajo condiciones de funcionamiento normal, las baterías alcalinas nuevas y de una marca reconocida durarán por un período de aproximadamente un (1) año.

Bajo condiciones de funcionamiento normal, las baterías alcalinas nuevas y de una marca reconocida durarán por un período de aproximadamente un (1) año.

Por favor, reemplace las baterías cada doce (12) meses, a fin de asegurar un funcionamiento continuo del termostato.

Para reemplazar las baterías del termostato:

• Retire la tapa del termostato;
• Reemplace las dos (2) baterías AA (no suministradas);
• Reemplace la tapa del termostato;
• Siga las instrucciones de “Configuración del Termostato” para configurar el reloj del mismo;
• Presione el botón “Power” (Encendido) para comenzar a usar el termostato;

NOTA: El termostato mantiene todos los ajustes de "Configuración del Termostato" en una memoria no volátil. No hay necesidad de configurar el termostato nuevamente luego del reemplazo de las baterías.

NOTA: Mientras que no se requieren las baterías en una instalación cableada, las mismas deberán ser instaladas a fin de evitar reconfigurar la hora en el termostato si se produce un corte de energía.

Códigos de Error

ERR1 - Defecto en el Hardware del Sensor de Temperatura del Termostato

ERR2 - Defecto en el Hardware de la Radio del Termostato

ERR3 - Defecto en el Software de la Radio del Termostato

ERR4 - Ningún vínculo con la Tarjeta de Control Inalámbrico

ERR5 - Defecto en la Memoria del Termostato

NOTAS:

Para ERR1, ERR2, ERR3, y ERR5, llame al servicio de GE Appliances. (Número telefónico ubicado en la sección de Garantía Limitada en la página 32).

Para ERR4, reinicie las configuraciones comenzando en la página 5.

El termostato no está controlando la unidad HVAC.

Controle que la unidad HVAC esté configurada en el modo "Termostato Externo" (Clase 2). Consulte el Manual del Propietario del Zoneline, configuraciones Auxiliares.

Verifique el estado de la luz roja en la Tarjeta de Control Inalámbrico.

- La luz roja está apagada.

La Tarjeta de Control Inalámbrico no está encendida. Verifique que la Tarjeta de Control Inalámbrico esté correctamente cableada a la unidad HVAC específicamente, a fin de asegurarse de que el cable ROJO y el NEGRO estén correctamente conectados.

- Si la luz roja está parpadeando con un (1) destello

La Tarjeta de Control Inalámbrico está conectada pero no se está comunicando con el termostato; apague y encienda el termostato para reiniciar el procedimiento de vinculación.

En caso de una Instalación de Red, vuelva a vincular el termostato y la Tarjeta de Control Inalámbrico con el Programador de Red.

- Si la luz roja está parpadeando con tres (3) destellos

La Tarjeta de Control Inalámbrico se está comunicando con el termostato. Verifique que la Tarjeta de Control Inalámbrico esté correctamente cableada a la unidad HVAC y que los ajustes del equipamiento del termostato – tipo de compresor, calor eléctrico y válvula de inversión – estén correctamente configurados.

Comienzo de un Reinicio General

Si hay informes de errores o de problemas de configuración, el usuario podrá realizar un reinicio general del termostato en sus parámetros por omisión.

Procedimiento:

• Retire la placa frontal del termostato.
• Apague el termostato retirando las baterías o cortando la energía del termostato.
• Mientras el termostato está apagado, mantenga presionado el botón “config” (configuración) ubicado en el tablero de control dentro del termostato.
• Reinicie la energía al termostato reinstalando las baterías.
• Una vez que las luces de la pantalla estén encendidas, libere el botón “config” (configuración).
• Si el reinicio general tuvo éxito, el termostato exhibirá “12:00”, indicando que todos los ajustes serán reiniciados al ajuste por omisión y que es necesario que el termostato sea reconfigurado. Por favor, consulte la “configuración del termostato” en la página 11 del manual.

Si estos problemas no se resuelven, comuníquese con el apoyo técnico de GE Appliances al 1-844-GE4-PTAC option 1 (o al 844-434-7822).

Especificaciones Técnicas

	Termostato Tarjeta de Control Inalámbrico
Dimensiones de la Carcasa (Imperial)	4.015 x 5.5118" x 0.925" 3.875" x 2.125" x 0.75"
Dimensiones de la Carcasa (Métrica)	102mm x 140mm x 23.5mm 98mm x 54mm x 19mm
Dimensiones de la Pantalla (Imperial)	3.625" x 2.125" N/A
Dimensiones de la Pantalla (Métrica)	92mm x 54mm N/A
tensión de funcionamiento 3V DC - 2 "AA" Cell Batteries OR(Optional) 24V AC/DC		24V AC/DC
Salidas del Control Ventilador Alto (GH)
		Ventilador Bajo (GL)
		Compresor (Y)
		Bomba de Calor (OB)
		Calor Eléctrico (W2)
Frecuencia Inalámbrica 900MHz	900MHz
Precisión de la Temperatura	±1°F	N/A
FCC ID	XEYWX	XEYV8ACCC

DECLARACIÓN DE LA FCC

Este dispositivo cumple con la Parte 15 de las normativas de la FCC. Su funcionamiento

está sujeto a las dos condiciones siguientes: (1) Este dispositivo no deberá causar interferencias nocivas y (2) este dispositivo deberá aceptar cualquier interferencia recibida, incluyendo interferencias que puedan generar un funcionamiento no deseado.

De acuerdo con la parte 15.21 de las normativas de la FCC, cualquier cambio o modificación sobre este equipamiento no aprobados expresamente por GE Appliances podrá anular la autoridad del usuario para utilizar el equipamiento.

GARANTÍA LIMITADA DEL TERMOSTATO

Abroche su recibo aquí. Para validar la garantía deberá contar con la prueba de la fecha original de compra.

Por el Período de: GE Appliances Brindará:

Un Año

Un reemplazo completo del termostato si falla debido

Desde la fecha de

a un defecto en los materiales o la fabricación.

la compra original

Para solicitar ayuda en relación a la solución de problemas del termostato, co-

muníquese al 1-844-GE4-PTAC option 1 (o al 844-434-7822)

Qué No Cubrirá GE Appliances:

■ Viajes del servicio técnico hasta su ubicación.
■ Instalación inadecuada. Si tiene un problema con la instalación, comuníquese con su instalador. Usted es responsable de brindar conexiones eléctricas adecuadas sobre el producto.
■ Cualquier falla del producto como resultado de modificaciones en el mismo o debido a un uso inadecuado, incluyendo la falta de mantenimiento razonable o necesario.
■ En ubicaciones comerciales, trabajo necesario para mover la unidad, luego de que haya sido inicialmente instalada, a una ubicación donde se encuentre accesible para el servicio técnico por parte de un técnico individual; o, si las instrucciones de este manual fueron ignoradas.
■ Reemplazo de fusibles de la casa o reinicio de disyuntores.
■ Daños ocasionados sobre el producto por nivel de suministro de voltaje inadecuado, accidentes, incendios, inundaciones o catástrofes naturales.
■ Daños incidentales o consecuentes causados por posibles defectos sobre este termostato.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su única y exclusiva alternativa es el cambio del producto, como se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Esta garantía limitada se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso dentro de EE.UU. y Canadá. En Alaska, la garantía limitada excluye el costo de envío o llamadas del servicio a su hogar. Algunos estados o provincias no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía limitada le da derechos legales específicos, y es posible que tenga otros derechos que varían entre un estado y otro, o entre una provincia y otra. Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local, estatal o provincial o al Fiscal de su estado.

Garante: GE Appliances, Louisville, KY 40225
