MANUAL DE USUARIO LT32FD100 JVC

Manual de instrucciones

DESCRIPCIÓN DEL PRODUCTO....3

MONTAJE 4

MANDO A DISTANCIA....5

CONEXIONES....6

FUNCIONES BÁSICAS....10

CÓ MO USAR LOS MENÚ S....11

ESPECIFICACIONES....16

RESOLUCIÓN DE PROBLEMAS....19

[Unión Europea]

Estimado cliente,

Este aparato cumple con las directivas europeas y demás normas pertinentes sobre compatibilidad electromagnética y seguridad eléctrica.

INFORMACIÓN SOBRE LICENCIAS

Digital Video Broadcasting	DVB y el logotipo de DVB son marcas comerciales del proyecto DVB.
HIGH-DEFINITION MULTIMEDIA INTERFACE	Las marcas comerciales adoptadas HDMI, HDMI High Definition Multimedia Interface y el logotipo HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y otros países.
	Fabricado bajo licencia de Dolby Laboratories. Dolby, Dolby Audio y el sí mbolo de la doble D son marcas comerciales propiedad de Dolby Laboratories Licensing Corporation.

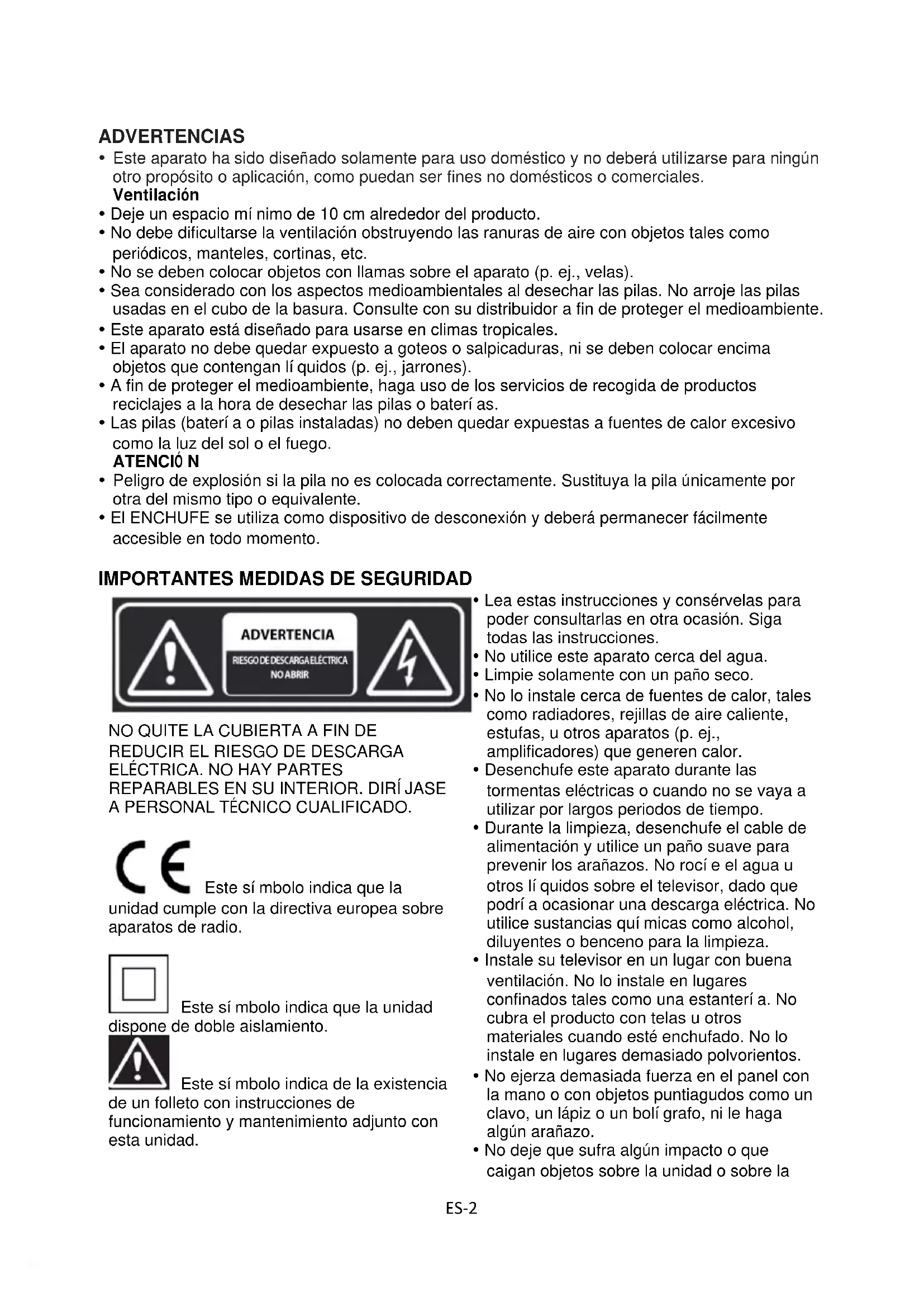

ADVERTENCIAS

- Este aparato ha sido diseñado solamente para uso doméstico y no deberá utilizarse para ningún otro propósito o aplicación, como puedan ser fines no domésticos o comerciales.

Ventilación

• Deje un espacio mí nimo de 10 cm alrededor del producto.
• No debe dificultarse la ventilación obstruyendo las ranuras de aire con objetos tales como periódicos, manteles, cortinas, etc.
• No se deben colocar objetos con llamas sobre el aparato (p. ej., velas).
• Sea considerado con los aspectos medioambientales al desechar las pilas. No arroje las pilas usadas en el cubo de la basura. Consulte con su distribuidor a fin de proteger el medioambiente.
• Este aparato está diseñado para usarse en climas tropicales.
• El aparato no debe quedar expuesto a goteos o salpicaduras, ni se deben colocar encima objetos que contengan lí quidos (p. ej., jarrones).
• A fin de proteger el medioambiente, haga uso de los servicios de recogida de productos reciclajes a la hora de desechar las pilas o baterí as.
• Las pilas (baterí a o pilas instaladas) no deben quedar expuestas a fuentes de calor excesivo como la luz del sol o el fuego.

ATENCI0 N

- Peligro de explosión si la pila no es colocada correctamente. Sustituya la pila únicamente por otra del mismo tipo o equivalente.

- El ENCHUFE se utiliza como dispositivo de desconexión y deberá permanecer fácilmente accesible en todo momento.

IMPORTANTES MEDIDAS DE SEGURIDAD

ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

NO QUITE LA CUBIERTA A FIN DE REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO HAY PARTES REPARABLES EN SU INTERIOR. DIRÍ JASE A PERSONAL TÉCNICO CUALIFICADO.

Este sí mbolo indica que la

unidad cumple con la directiva europea sobre aparatos de radio.

Este sí mbolo indica que la unidad de doble aislamiento.

Este sí mbolo indica de la existencia de un folleto con instrucciones de funcionamiento y mantenimiento adjunto con esta unidad.

• Lea estas instrucciones y consérvelas para poder consultarlas en otra ocasión. Siga todas las instrucciones.
• No utilice este aparato cerca del agua.
• Limpie solamente con un paño seco.
• No lo instale cerca de fuentes de calor, tales como radiadores, rejillas de aire caliente, estufas, u otros aparatos (p. ej., amplificadores) que generen calor.
• Desenchufe este aparato durante las tormentas eléctricas o cuando no se vaya a utilizar por largos periodos de tiempo.
• Durante la limpieza, desenchufe el cable de alimentación y utilice un paño suave para prevenir los arañazos. No rocí e el agua u otros lí quidos sobre el televisor, dado que podrí a ocasionar una descarga eléctrica. No utilice sustancias qué micas como alcohol, diluyentes o benceno para la limpieza.
• Instale su televisor en un lugar con buena ventilación. No lo instale en lugares confinados tales como una estantería. No cubra el producto con telas u otros materiales cuando esté enchufado. No lo instale en lugares demasiado polvorientos.
• No ejerza demasiada fuerza en el panel con la mano o con objetos puntiagudos como un clavo, un lápiz o un bolí grafo, ni le haga algún arañazo.
• No deje que sufra algún impacto o que caigan objetos sobre la unidad o sobre la

Este sí mbolo indica del riesgo de electrocución debido a la presencia de voltajes peligrosos en el interior de esta unidad.

pantalla.

DESCRIPCIÓN DEL PRODUCTO

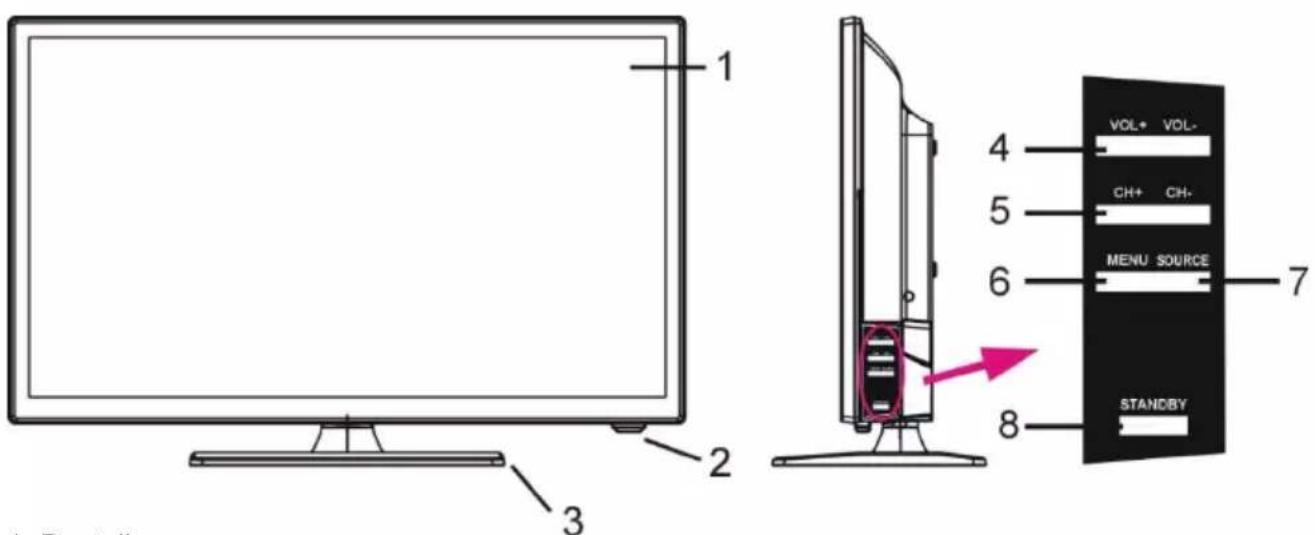

Vista frontal y lateral

1 2 3 4 5 6 7 VOL+ VOL- CH+ CH- MENU SOURCE STANDBY 8

1. Pantalla
2. Sensor de la señal del mando a distancia / Indicador de encendido
3. Soporte
4. Botón VOL+/-: ajustar el nivel del volumen
   5.Botón CANAL +/-: ir al canal anterior o siguiente o mover arriba/abaj
5. Botón MENU: acceder al menú principal.
6. Botón SOURCE (FUENTE): cambiar la fuente de entrada.
7. Botón STANDBY: apagar o encender la unidad.

A fin de prevenir posibles lesiones auditivas, no escuche a niveles de volumen elevados por largos periodos de tiempo.

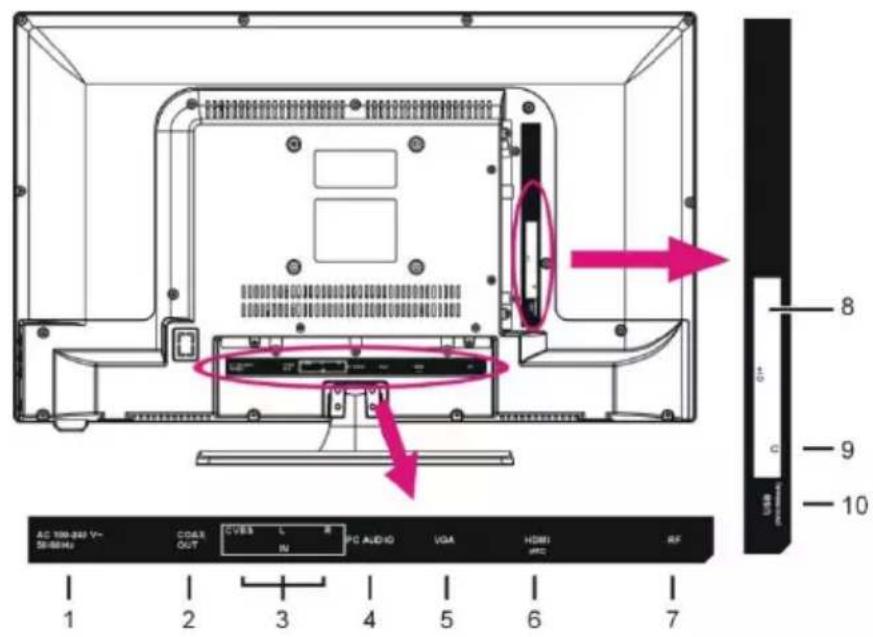

Vista trasera

AC 100-264 V~ 50-80Hz COAR OUT CVBS L R PC AUDIO VGA HDMI MFC RF 1 2 3 4 5 6 7 8 9 10

1. Toma de alimentación
2. Toma de salida coaxial
3. Conexión CVBS & L/R
4. Toma de PC AUDIO
5. Conexión VGA
6. Conexión HDMI
7. Conexión de antena RF
8. Conexión Cl+
9. Toma de auriculares
10. Puerto USB

MONTAJE

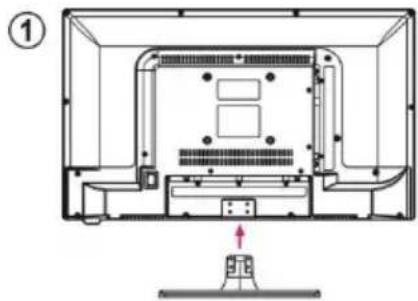

Instalación del soporte

PRECAUCIÓ N: Cuando monte el soporte del televisor, coloque la pantalla mirando hacia abajo sobre una mesa o una superficie plana acolchada para proteger la pantalla de los arañazos.

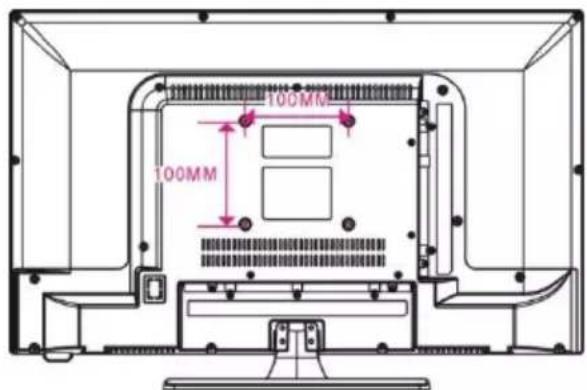

Montaje en la pared

100MM 100MM

PRECAUCIÓN N:

• Desinstale la base de soporte mediante el proceso en orden inverso antes de instalar el televisor en un soporte de pared.
• La distancia entre los agujeros debe ser de 100 mm de ancho × 100 mm de alto.
• Apriete los tornillos (M4 × 10 mm) con firmeza para prevenir que el televisor se vuelque hacia delante. No los apriete más de la cuenta.

MANDO A DISTANCIA

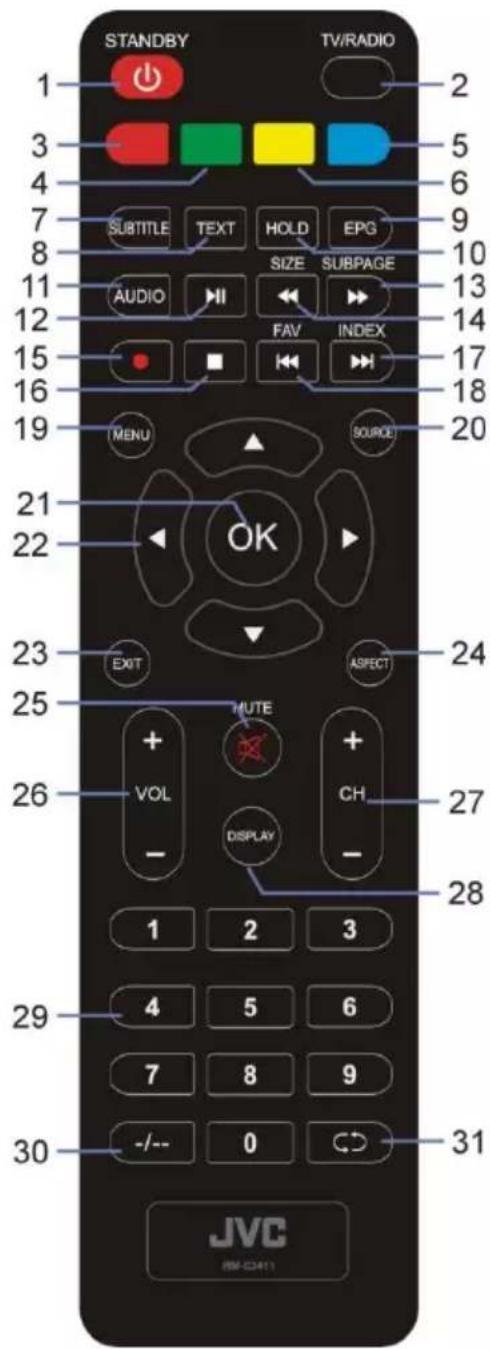

Botones

1 Encender/suspender
2 TV/RADIO
3 ROJO
4 VERDE
5 AZUL
6 AMARILLO

7 SUBTITLE –Habilita o deshabilita los subtí tulos

8 TEXT –Muestra el teletexto (si está disponible).

9 EPG –Muestra la guí a electrónica de programas.

10 HOLD –Pausa el teletexto en una página.

11 AUDIO

12 Mificio/pausa de la reproducción

13 SUBPAGE –Accede a una subpágina del teletexto.

Avance rápido

14 SIZE –Cambia el tamaño del teletexto.

◀ Retroceso rápido

15 • (DTV) – Inicia la grabación cuando está viendo contenido digital

16 etiene la reproducción.

17 Reproduce el archivo siguiente. INDEX –Muestra la lista de grabaciones o el índice del teletexto.

18 Reproduce el archivo anterior. FAV –Muestra la lista de canales favoritos.

19 MENU

20 SOURCE –Permite seleccionar una Fuente audiovisual.

21 OK –Confirma la opción o el valor elegido.

22 ▲/▼/◄/►

23 EXIT

24 ASPECT –Cambia la relación de aspecto.

25 MUTE

26 VOL +/-: Ajusta el nivel del volumen.

27 CH +/-: Navega por los canales guardados.

28 DISPLAY –Muestra la información disponible del programa.

29 Botones numéricos (0-9) –Para cambiar de canal.

30 -/--: Permite introducir los números de un canal directamente.

31 Vuelve al canal anterior.

STANDBY TV/RADIO 1 2 3 5 4 6 7 SUBTITLE TEXT HOLD EPG 8 SIZE SUBPAGE 10 AUDIO FAV INDEX 13 12 14 15 17 16 18 19 MENU SOURCE 20 21 OK 22 23 EXIT ASPECT 24 25 MUTE 26 VOL CH - DISPLAY - 27 - 28 1 2 3 29 4 5 6 7 8 9 30 -/-- 0 CD 31 JVC IBM-C3411

Operaciones con el mando a distancia

1. Abra la tapa del compartimento de las pilas.

2. Introduzca dos pilas AAA (no incluidas) observando los sí mbolos de los polos del interior del compartimento de las pilas.

3. Cierre la tapa del compartimento de las pilas.

- PRECAUCIÓ N: No instale conjuntamente pilas nuevas con usadas, dado que podrí a dañar el mando a distancia.

Procure apuntar el mando a distancia hacia el sensor del mando TV.

Este sí mbolo significa «posicionamiento de la pila».

CONEXIONES

Conexión a la fuente de alimentación

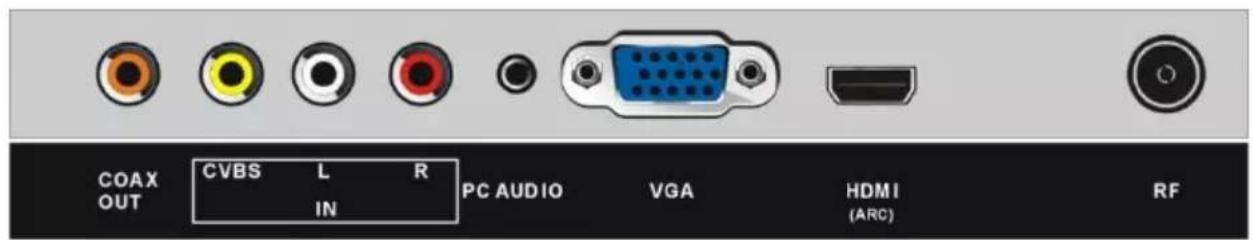

COAX OUT CVBS L R IN PC AUDIO VGA HDMI (ARC) RF Utilice un cable HDMI (no incluido) para conectar la unidad a otros dispositivos y poder recibir señales multimedia en alta definición. DVD/VCR HDMI

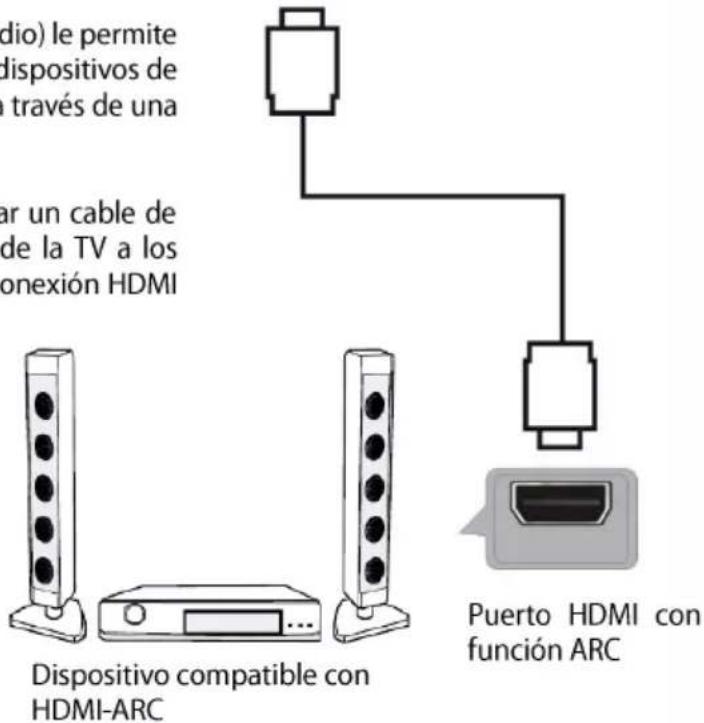

Conexión HDMI

La función del HDMI ARC (canal de retorno de audio) le permite enviar audio desde su TV compatible con ARC a dispositivos de audio compatibles con ARC (p. ej., cine en casa) a través de una sola conexión HDMI.

Con la conexión HDMI ARC, no necesita conectar un cable de audio extra que envíe el sonido de la imagen de la TV a los dispositivos de audio compatibles con ARC. La conexión HDMI ARC combina ambas señales.

Use un cable HDMI (no incluido) que soporte la función ARC para conectar sus dispositivos de audio compatibles con ARC con su TV compatible con ARC.

Verifique que el HDMI ARC está activado en el menú de AJUSTES (Consulte la página ES-16).

dio) le permite dispositivos de través de una ar un cable de de la TV a los onexión HDMI Dispositivo compatible con HDMI-ARC Puerto HDMI con función ARC

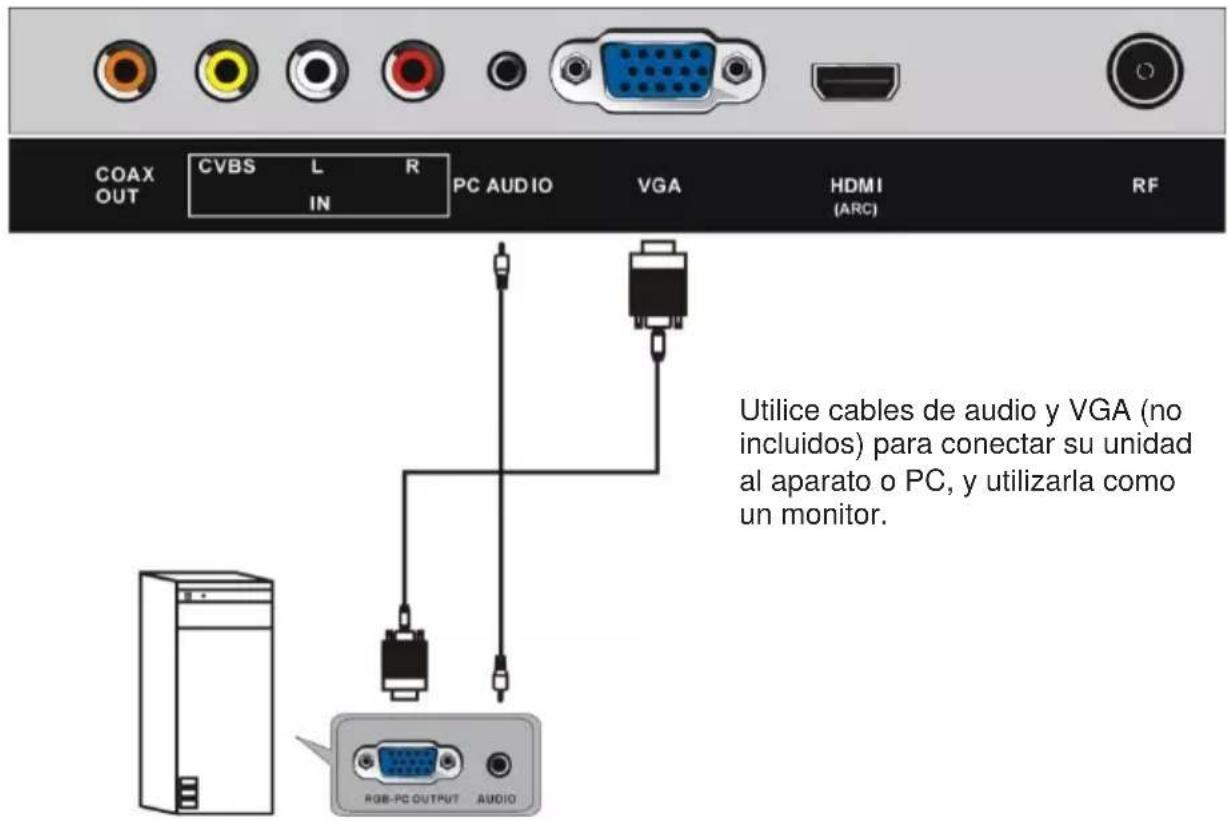

Conexiones PC AUDIO/VGA

COAX OUT CVBS L R IN PC AUDIO VGA HDMI (ARC) RF Utilice cables de audio y VGA (no incluidos) para conectar su unidad al aparato o PC, y utilizarla como un monitor. RGB-PC OUTPUT AUDIO

Utilice cables de audio y VGA (no incluidos) para conectar su unidad al aparato o PC, y utilizarla como un monitor.

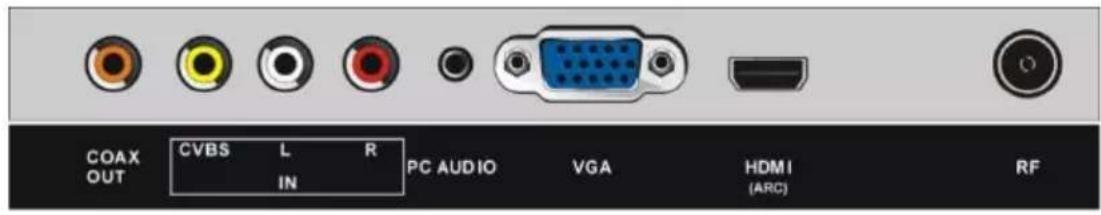

Conexión coaxial

Utilice un cable coaxial (no incluido) para conectar la unidad con un amplificador o algún otro dispositivo de decodificación de audio y poder enviar la señal de audio desde la salida coaxial.

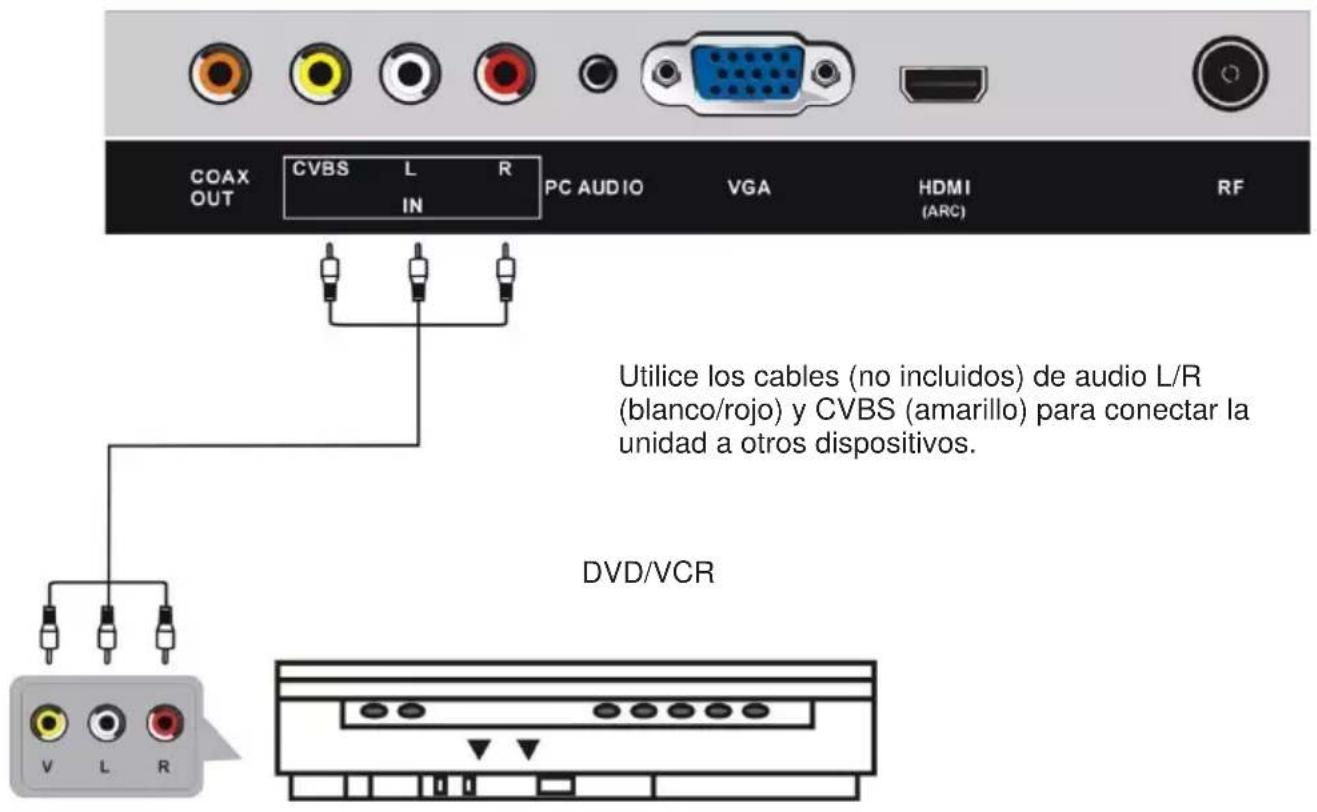

Conexión AV (ví deo compuesto)

COAX OUT CVBS L R IN PC AUDIO VGA HDMI (ARC) RF Utilice los cables (no incluidos) de audio L/R (blanco/rojo) y CVBS (amarillo) para conectar la unidad a otros dispositivos. DVD/VCR

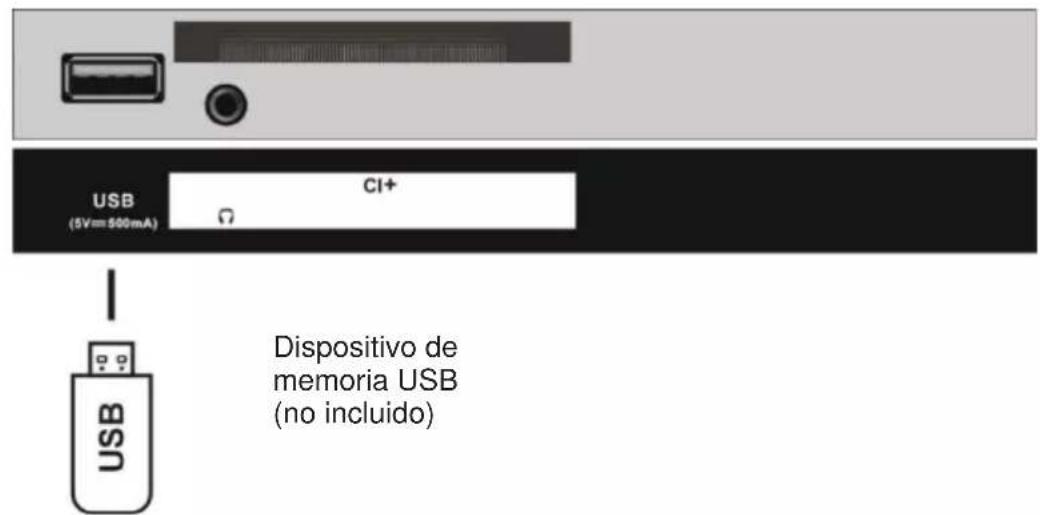

Conexión USB

USB (5V=500mA) CI+ Dispositivo de memoria USB (no incluido)

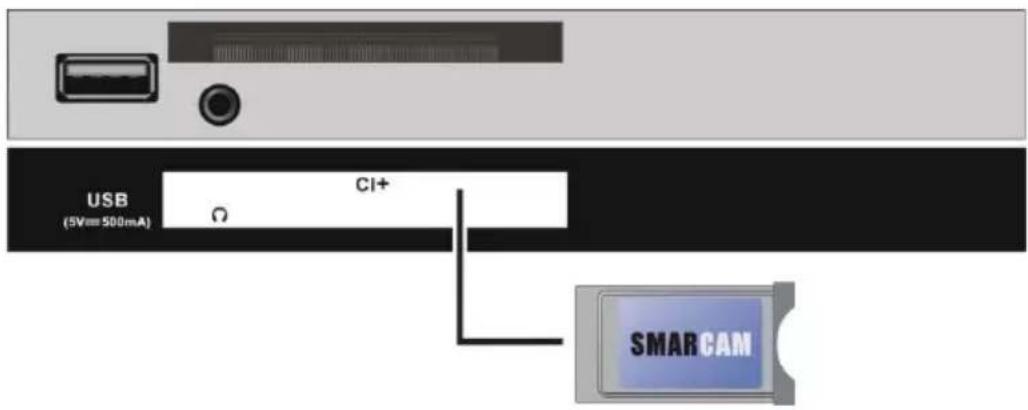

Inserción de la tarjeta Cl

Inserte la tarjeta CI (módulo de acceso condicionado) para ver canales digitales especiales en su

FUNCIONES BÁ SICAS

Asegúrese de haber establecido todas las conexiones correctamente antes de enchufar y encender la unidad.

Ver la televisión

1. Pulse el botón STANDBY para encender la unidad.
2. Pulse el botón SOURCE para seleccionar la fuente analógica (ATV) o digital (DTV).
3. Elija un canal pulsando CH+ o CH-, o bien pulsando los botones numéricos (si es necesario, en conjunción con el botón [-/--]) para introducir el número del canal directamente.

Guí a electrónica de programas (EPG)

EPG hace referencia a la Guí a Electrónica de Programas. Ésta es incluida por los canales de televisión y radio y ofrece información acerca de la programación emitida. En el modo digital, se puede acceder a ella pulsando el botón EPG en el mando a distancia. El menú aparecerá en la pantalla como muestra la imagen siguiente:

• Use / ▲para seleccionar un programa.
• Use / para ir a las columnas izquierda o derecha.
• Pulse el botón ROJO para establecer una grabación.
• Pulse el botón VERDE para establecer un recordatorio.
• Pulse el botón AMARILLO para mostrar la guí a de programación del dí a anterior.
• Pulse el botón AZUL para mostrar la guí a de programación del dí a siguiente.

Grabación

1. En el modo DTV, conecte un dispositivo de memoria USB formateado y pulse para grabar el programa que esté viendo.

- El menú de grabación se mostrará en la pantalla.

Si este menú desaparece, pulse el botón EIXT o para volver a mostrarlo.

1. Use ▶ para mover el cursor y pulse OK para confirmar el ajuste.
2. Pulse para mostrar el cuadro de diálogo y seleccione [Yes] para detener la grabación. Para salir
   del cuadro de diálogo, seleccione [No].

Pulse INDEX para mostrar el menú de la lista de grabaciones y ver un programa grabado. Use ▲ / ▼ para seleccionar el archivo grabado y pulse OK para iniciar la reproducción.

Función de pausa en directo

La función de pausa en directo le permite pausar la imagen de la retransmisión en vivo y reanudar la reproducción a su conveniencia.

1. En el modo DTV, conecte el dispositivo de memoria USB formateado a su televisor.
2. Pulse ▶ para iniciar la función de pausa en directo y pausar el programa retransmitido.
3. Pulse para detener la reproducción y vuelva a pulsarlo para mostrar un cuadro de diálogo. Seleccione [Aceptar] para salir de la función de pausa en directo y volver a la retransmisión en directo.

Si este menú desaparece, pulse el botón EXIT para mostrarlo de nuevo.

CÓ MO USAR LOS MENÚ S

El botón MENU le permite acceder a una variedad de ajustes para personalizar el televisor.

Navegación por los menús del televisor

▲ / .Permite resaltar una de las opciones (si es aplicable).

Aceptar: Permite confirmar el ajuste o avanzar a la pantalla siguiente.

◀: Permite volver a la pantalla anterior o ajustar un valor.

▶: Permite ir a la pantalla siguiente o ajustar un valor.

Configuración inicial

Cuando encienda el televisor por primera vez, se mostrará el siguiente menú de configuración inicial:

Idioma: seleccione el idioma del menú en pantalla.

Paí s: seleccione su paí s.

Modo de consumo: seleccione el modo «Hogar» o el modo

«Tienda». Si lo deja en el modo Hogar, tendrá un mayor consumo energético.

Configurar la sintonización

• Si ha terminado de ajustar los parámetros anteriores, pulse el botón OK para acceder al ajuste de la sintonización.
• Seleccione su «Modo de sintonización» y «Tipo digital» preferidos con los botones de navegación y pulse OK para iniciar la sintonización automática.

Nota: Los parámetros en «Tipo digital» solo pueden ajustarse cuando el tipo digital es DVB-C. Estos parámetros cambian para otros tipos digitales.

- Pulse los botones de navegación IZQUIERDA/DERECHA para seleccionar DVB-T o DVB-C.

Sintonización automática

• Pulse OK o el botón de navegación DERECHA.
• Use los botones de navegación para establecer el país, el modo de búsqueda y la función LCN.

Nota: El modo de búsqueda y los parámetros subsiguientes solo pueden ajustarse cuando la opción de «Antena» está en DVB-C.

- Pulse OK a continuación para iniciar la búsqueda de canales.

Sintonización manual ATV

Permite la búsqueda manual de canales.

Sintonización manual DTV

Permite la búsqueda manual de canales.

Edición de canales

Permite editar un canal recibido por el televisor (borrar, saltar o establecer como favorito).

Lista de programación

Permite programar una grabación en el modo DTV.

Lista de grabaciones

Muestra la lista o programas grabados anteriormente

Información de la señal

Esta opción se utiliza para mostrar información sobre la señal. Por ejemplo: calidad y fuerza de la señal.

Información CI

Cuando hay una tarjeta CAM (módulo de acceso condicional) en la ranura CI, los usuarios pueden ver información relacionada o gestionar la tarjeta CAM.

2. Imagen

Modo de imagen

- Pulse los botones de navegación ARRIBA/ABAJO/IZQUIERDA/DERECHA para seleccionar una opción.

Modo de imagen: opciones disponibles: Estándar / Suave / Personalizado / Dinámico.

Contraste / Brillo / Color / Matiz / Nitidez: margen de valores: 0-100.

Nota: El contraste, el brillo, el color y la nitidez solo son ajustables en el modo de imagen

«Personalizado». El matiz solo es ajustable en el sistema NTSC.

Temperatura de color

Esta opción se utiliza para adaptar la temperatura del color al contenido mostrado.

Opciones disponibles: Normal / Cálido / Frí o.

Reducción del ruido

Opciones disponibles: Desactivada / Baja / Media / Alta.

NOTA: La reducción del ruido no está disponible cuando la fuente de la señal es HD (p. ej., 1080i en DTV o una fuente de entrada USB).

Relación de contraste dinámico

Activa o desactiva la relación de contraste.

3. Sonido

Modo de sonido

- Pulse los botones de navegación ARRIBA/ABAJO/IZQUIERDA/DERECHA para seleccionar una opción.

Modo de sonido: opciones disponibles: Normal / Música / Pelí culas / Deportes / Personalizado.

Graves / Agudos: margen de valores: 0-100.

Nota: Los agudos y los graves solamente pueden ajustarse en el modo de sonido

«Personalizado».

Balance

Esta opción se utiliza para ajustar la salida de audio de los altavoces izquierdo y derecho entre -50 y 50.

Volumen automático

Permite activar o desactivar el ajuste automático del volumen.

Sonido envolvente

Permite activar o desactivar la función de sonido envolvente para disfrutar de una mejor experiencia acústica.

Modo SPDIF

Opciones disponibles: Auto, PCM, Desactivado.

Audiodescripción

Permite activar o desactivar la función de audiodescripción. Esta opción puede ayudar a usuarios con discapacidad visual a seguir una determinada escena o acción a través de la narración, en lugar de verla.

Notas:

• La función de audiodescripción funciona solamente cuando está viendo contenidos que incluyen audionarración.
• Los usuarios pueden ajustar el volumen de la audiodescripción cuando la función está activada.

4. Hora

Reloj

Muestra la hora actual del sistema cuando un canal ha sido guardado.

Huso horario

Esta función permite ajustar el huso horario.

Hora de apagado

Hora de apagado: opciones disponibles: Desactivada / Una vez / Todos los días / Lunes a Viernes / Lunes a Sábado / Sábado a Domingo / Domingo.

Hora / Minutos: use los botones de navegación para ajustar la hora y los minutos cuando la hora de apagado no está en «Desactivada».

Hora de encendido

Hora de encendido: opciones disponibles: Desactivada / Una vez / Todos los dí as / Lunes a Viernes / Lunes a Sábado / Sábado a Domingo / Domingo.

Hora / Minutos / Fuente / Canal / Volumen: use los botones de navegación para ajustar estos parámetros cuando la hora de encendido no está en «Desactivada».

Suspensión programada

Esta función se utiliza para establecer el tiempo para la suspensión automática.

Opciones disponibles: Desactivado / 10 min / 20 min / 30 min / 60 min / 90 min / 120 min / 180 min / 240 min.

Apagado automático

Esta función se utiliza para seleccionar el tiempo programado del apagado automático (modo de espera) cuando el mando a distancia permanece inactivo.

Opciones disponibles: Desactivado / 3 h / 4 h / 5 h. (Si selecciona más de 4 horas, tendrá un mayor consumo energético.)

Tiempo de menú en pantalla

Esta función se utiliza para ajustar el tiempo que el menú permanece en la pantalla.

Opciones disponibles: Desactivado / 5 s / 10 s / 15 s / 20 s / 25 s / 30 s / 35 s.

5. Seguridad

- Cuando acceda a la opción «Seguridad», introduzca la contraseña predeterminada «0000» con los botones numéricos del mando a distancia.

- Pulse los botones de navegación ARRIBA/ABAJO para seleccionar la opción deseada.

Nota: Si olvida la contraseña, introduzca la contraseña universal «8899».

Bloqueo del sistema

Esta opción permite activar o desactivar el bloqueo del sistema.

Establecer contraseña

Para establecer una nueva contraseña, introdúzcala dos veces con los botones numéricos del mando a distancia.

Bloqueo de canales

Permite bloquear o desbloquear un canal.

Guí a parental

Esta función permite ajustar el filtro para menores. Opciones disponibles: Desactivado / 4-18.

Modo Hotel

Esta opción permite configurar el bloqueo de hotel.

6. Configuración

Idioma

Esta opción permite seleccionar el idioma del menú en pantalla.

Idioma de teletexto

Esta opción permite seleccionar el idioma del teletexto por defecto.

Idioma de audio

• Pulse el botón de navegación DERECHA.
• Seleccione a continuación el idioma de audio primario y el idioma de audio secundario.

Idioma de subtí tulos

• Pulse el botón de navegación DERECHA.
• Seleccione a continuación el idioma primario y el idioma secundario para los subtí tulos.

Impedimento auditivo

Esta opción permite activar o desactivar la función de impedimento auditivo. Para los usuarios con impedimentos auditivos, esta función ofrece subtí tulos que complementan el audio.

NOTA: La función de impedimento auditivo funciona solamente cuando está viendo contenidos que incluyen subtí tulos.

Relación de aspecto

Esta opción se utiliza para ajustar la relación de aspecto de la imagen.

Opciones disponibles: Auto / 4:3 / 16:9 / Zoom1 / Zoom2.

NOTA: El tamaño admitido de los vídeos puede ser diferente para diferentes fuentes de entrada y no está disponible cuando la fuente de la señal es HD (p. ej., 1080i en DTV o una fuente de entrada USB).

Sistema de archivos PVR

• Use los botones de navegación ARRIBA/ABAJO para seleccionar la opción deseada y los botones IZQUIERDA/DERECHA para ajustar la opción seleccionada.
• Pulse el botón OK para acceder al submenú y confirmar el ajuste.

Aquí podrá seleccionar un disco, comprobar el sistema de archivos PVR, formatear el dispositivo de memoria USB o establecer un lí mite de tiempo de libre grabación.

Pantalla azul

Esta opción permite activar o desactivar la pantalla azul. Cuando la opción de pantalla azul está activada, el fondo de la pantalla se volverá azul cuando no haya señal o se reciba una señal muy débil.

Configuración inicial

Esta opción se utiliza para acceder al menú de instalación inicial.

Modo de consumo

Esta opción permite seleccionar el modo «Hogar» o «Tienda». Si lo deja en el modo Hogar, tendrá un mayor consumo energético.

Restablecer

Esta opción permite restablecer los valores predeterminados de fábrica.

Actualización de software (USB)

Esta opción permite actualizar el software mediante un dispositivo de memoria USB.

HDMI CEC

Permite utilizar la función HDMI CEC:

• Asegúrese de que el dispositivo HDMI compatible con la función CEC (amplificador, etc.) está conectado correctamente.
• Pulse el botón SOURCE en la unidad o el mando a distancia para seleccionar la fuente de entrada HDMI.

HDMI CEC: Activa o desactiva la función HDMI CEC.

HDMI ARC: Activa o desactiva la función ARC.

Autoencendido: Activa o desactiva la función de autoencendido.

Menú del dispositivo: muestra el menú de configuración de otros dispositivos conectados.

7. MODO USB

Conecte su dispositivo USB. Pulse el botón SOURCE en el mando a distancia para abrir la lista de fuentes. A continuación use los botones de navegación ARRIBA/ABAJO para seleccionar la fuente USB (o Medios) y pulse el botón OK para acceder.

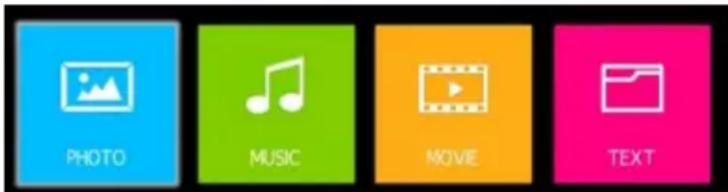

PHOTO MUSIC MOVIE TEXT

Usa los botones ◀/▶ /▲ para resaltar Foto, Música, Pelí cula o Texto, y pulse el botón OK para confirmar la selección. Pulse el botón ▶ en el mando a distancia para iniciar la reproducción.

ESPECIFICACIONES

Sistemas de codificación	PAL, B/G, D/K, I, SECAM
Recepción de canales	ATV (48.25MHz ~ 863.25MHz)
Número de canales preestablecidos	100 (ATV)
Indicador de canal	En pantalla
Entrada de antena RF	75 ohmios (desequilibrado)
Tensión nominal	CA 100-240V~50/60Hz(~ significa una corriente alterna)
Salida USB	5V =500mA(=significa una corriente directa)
Potencia de salida del altavoz (WRMS.) (10% THD)	3 W
Dimensiones (an. x la. x al.) (con pies de soporte)	176 x 557 x 368 mm
Peso (con pies de soporte)	2.5 kg
Dimensiones (an. x la. x al.) (sin pies de soporte)	78 x 557 x 333 mm
Peso (sin pies de soporte)	2.2 kg
Temperatura ambiente	Operativa: 0°C ~ 35°CAlmacenamiento: 5°C ~ 30°C
Humedad operativa	Humedad relativa inferior a 80 %
Modo suspendido	Después de 3\4\5 horas

Recepción digital

Banda de frecuencias		44MHz – 862MHz
Impedancia de entrada		75 Ω
Ancho de banda del canal		7 MHz / 8 MHz
Modulación	DVB-T	COFDM 2K/8K, QPSK, 16QAM, 64QAM
	DVB-C	16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Sistemas de ví deo		MPEG-2 MP@ML, MPEG-2 MP@HL, H.265
Sistemas de sonido		MPEG-1 layer 12 , MPEG-2 layer
Funciones básicas		EPG, Subtitle, LCN, TELETEXT (Europe)
Max canales de almacenamiento		1000CH (DVB-T + DVB-C, dynamic)

Sólo para uso en interiores

FICHA DE INFORMACIÓN DEL PRODUCTO

Parámetro	Valor y precisión del parámetro			Unidad
Nombre o marca del proveedor	JVC
Dirección del proveedor	Etablissements Darty & fils ©,9 Rue des Bateaux-Lavoirs,94200 Ivry-sur-Seine, France
Identificador del modelo del proveedor	LT-24FD100
Clase de eficiencia energética para el rango dinámico normal (SDR)	F
Demanda de potencia en modo encendido para el rango dinámico normal (SDR)	22			W
Demanda de potencia en modo desactivado	no aplicable			W
Demanda de potencia en modo preparado	0,25			W
Demanda de potencia en modo preparado en red	no aplicable			W
Categoría de pantalla electrónica	televisión
Ratio de tamaño	16	:	9	entero
Resolución de la pantalla (en pí xeles)Pí xeles horizontales y verticales	1366	x	768	pí xeles
Diagonal de la pantalla	60			cm
Diagonal de la pantalla	23,6			pulgadas
Superficie visible de la pantalla	1528,87			cm^2
Tecnología a usada en el panel	LED LCD
Control automático de brillo (ABC) disponible	NO
Sensor de reconocimiento vocal	NO
disponible
Sensor de presencia disponible	NO
Frecuencia de refresco de la imagen	60			Hz
Disponibilidad mí nima garantizada de actualizaciones de software y de firmware (a partir de la fecha de introducción en el mercado de la última unidad)	8			Años
Disponibilidad mí nima garantizada de actualizaciones de piezas de recambio (a partir de la fecha de introducción en el mercado de la última unidad)	7			Años
Disponibilidad mí nima garantizada de asistencia para el producto	7			Años
Duración mí nima de la garantí a ofrecida por el proveedor	2			Años
Tipo de fuente de alimentación:	Interna

Documentos de asistencia técnica para la reparación : www.madocumentationreparation.com

RESOLUCIÓN DE PROBLEMAS

Problema	Posible solución
La pantalla no se enciende o ilumina.	1. Compruebe si el enchufe está bien conectado a la toma de corriente.2. Compruebe si la unidad está encendida.
La pantalla se enciende pero no se escucha ningún sonido.	1. Pulse el botón MUTE.2. Aumente el nivel del volumen pulsando los botones del volumen.3. Compruebe que el dispositivo externo de la fuente de audio esté conectado correctamente.4. Compruebe que los cables de audio estén bien conectados.5. Seleccione otra fuente de audio y compruebe si funciona correctamente.
Imagen con ruido o de poca calidad	Deje de usar los teléfonos móviles, los secadores de pelo u otros aparatos eléctricos cerca del televisor.
El mando a distancia no funciona.	1. Compruebe si el televisor está encendido.2. Compruebe si las pilas del mando a distancia están instaladas correctamente.3. Asegúrese de que no haya obstáculos entre el sensor del mando a distancia (en el televisor) y el mando a distancia. Apártelos si es necesario.4. Si las pilas están agotadas, cámbielas por otras dos pilas nuevas del mismo tipo.

DISPOSICIÓ N

Como comerciantes responsables nos preocupamos del medioambiente. Como tal le instamos a seguir el procedimiento correcto para la disposición del producto, materiales de embalaje y, de aplicarse, accesorios y pilas. Esto ayudará a conservar los recursos naturales y asegurarse de que los materiales son reciclados de una manera que protege la salud y el medioambiente.

Deberá seguir las leyes y regulaciones sobre la disposición. Los productos eléctricos y pilas deberán desecharse separadamente de los residuos domésticos cuando estos alcanzan el final de su vida activa.

Contacte al comercio donde adquirió el producto y a su autoridad local para conocer más sobre disposición y reciclaje. Las pilas deberán ser desechadas en su centro local de recolección para reciclaje. Consulte las instrucciones de funcionamiento para ver como extraer las pilas para su disposición.

Pedimos disculpas por cualquier inconveniencia causada por las menores inconsistencias en las instrucciones de funcionamiento, que pueden ocurrir como resultado de la mejora y desarrollo del producto.

9 EPG -Apresenta o guia eletrónico de programas.

13 SUBPAGE –Acede à subpágina do teletexto.

Avanço rápido

Guia eletrónico de programas (EPG)

Menu de dispositivo: exibir o menu de configuração de outro dispositivo conectado.

Documentos de asistencia técnica para la reparación : www.madocumentationreparation.com
FICHA DE INFORMAÇÃO DO PRODUTO

Declaración UE de Conformidad

Descripción del producto :

Número de modelo / Número do modelo :

El objeto de la declaración descrita anteriormente es conforme con la legislación de armonización pertinente de la Unión:

Directiva de equipos de radioeléctricos (2014/53/UE)

Directiva de equipamentos de rádio (2014/53/UE)

Le produit est conforme à la directive RED. The product is in accordance with the RED.

El producto cumple con el RED.

Esta declaración de conformidad se redacta bajo la exclusiva responsabilidad del fabricante.

La persona responsable de esta declaración es:
