MANUAL DE USUARIO SeeSnake CS65XR RIDGID
Lea detenidamente este Manual del Usuario antes de usar esta herramienta. El no entender ni cumplir con el contenido de este manual puede tener como consecuencia descargas eléctricas, incendios, y/o lesiones personales graves.
Aplicaciones para Acompañantes Disponibles
Para asistencia y más información acerca de su CS65XR, visite el sitio support.seesnake.com/es/cs65xr o escanee este código QR.
Índice
Introducción
Declaraciones Normativas 41
Símbolos de Seguridad 41
Reglas Generales de Seguridad
Seguridad en el Área de Trabajo 42
Seguridad Eléctrica 42
Seguridad Personal 42
Uso y Cuidado del Equipo....43
Uso y Cuidado de la Batería 43
Inspección Previa a la Operación 44
Visión general de See Snake CS65XR
Descripción......46
Especificaciones....47
Componentes 48
Instrucciones de Operación
Seguridad del SeeSnake CS65XR 49
Generalidades de la Inspección....50
Conectar al Carrete de la Cámara....50
Encender el Sistema 50
Teclado de Funciones y Teclado....51
Interfaz de Usuario 54
Mantenimiento y Soporte
Asistencia con el producto....57
Actualizaciones del Software....57
Limpieza 57
Transporte y Almacenamiento 57
Servicio y Reparaciones....58
Eliminación 58
*Traducción de las instrucciones originales – Español

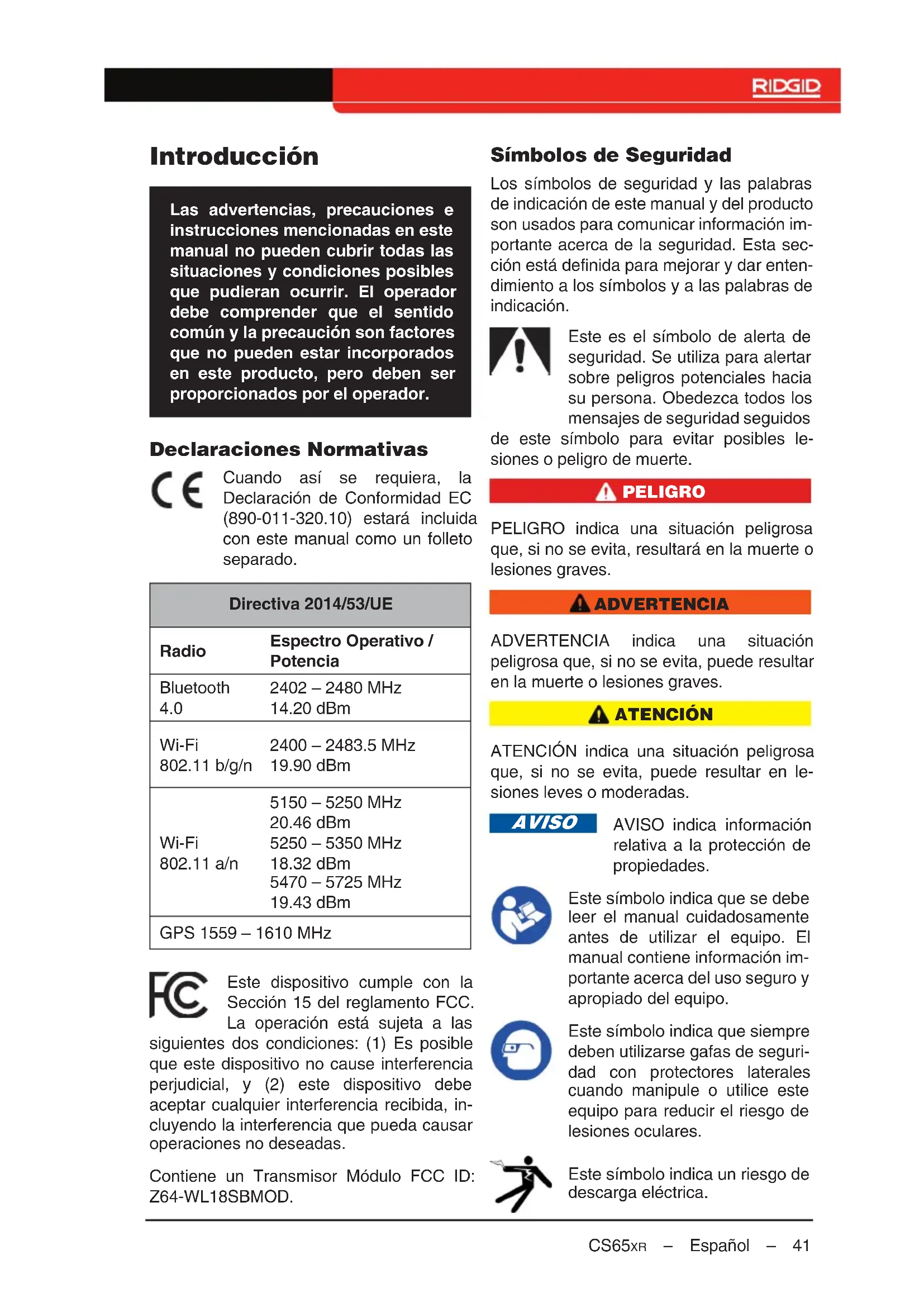

Introducción
Las advertencias, precauciones e instrucciones mencionadas en este manual no pueden cubrir todas las situaciones y condiciones posibles que pudieran ocurrir. El operador debe comprender que el sentido común y la precaución son factores que no pueden estar incorporados en este producto, pero deben ser proporcionados por el operador.
Declaraciones Normativas
Cuando así se requiera, la Declaración de Conformidad EC (890-011-320.10) estará incluida con este manual como un folleto separado.
| Directiva 2014/53/UE | |
| Radio | Espectro Operativo / Potencia |
| Bluetooth | 2402 – 2480 MHz |
| 4.0 | 14.20 dBm |
| Wi-Fi | 2400 – 2483.5 MHz |
| 802.11 b/g/n | 19.90 dBm |
| Wi-Fi | 5150 – 5250 MHz |
| 20.46 dBm | |
| 5250 – 5350 MHz | |
| 802.11 a/n | 18.32 dBm |
| 5470 – 5725 MHz | |
| 19.43 dBm | |
| GPS 1559 – 1610 MHz | |
Este dispositivo cumple con la Sección 15 del reglamento FCC. La operación está sujeta a las
siguientes dos condiciones: (1) Es posible que este dispositivo no cause interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que pueda causar operaciones no deseadas.
Contiene un Transmisor Módulo FCC ID: Z64-WL18SBMOD.
Símbolos de Seguridad
Los símbolos de seguridad y las palabras de indicación de este manual y del producto son usados para comunicar información importante acerca de la seguridad. Esta sección está definida para mejorar y dar entendimiento a los símbolos y a las palabras de indicación.
Este es el símbolo de alerta de seguridad. Se utiliza para alertar sobre peligros potenciales hacia su persona. Obedezca todos los mensajes de seguridad seguidos
de este símbolo para evitar posibles lesiones o peligro de muerte.
PELIGRO
PELIGRO indica una situación peligrosa que, si no se evita, resultará en la muerte o lesiones graves.
ADVERTENCIA
ADVERTENCIA indica una situación peligrosa que, si no se evita, puede resultar en la muerte o lesiones graves.
ATENCIÓN
ATENCIÓN indica una situación peligrosa que, si no se evita, puede resultar en lesiones leves o moderadas.
AVISO
AVISO indica información relativa a la protección de propiedades.
Este símbolo indica que se debe leer el manual cuidadosamente antes de utilizar el equipo. El manual contiene información importante acerca del uso seguro y apropiado del equipo.
Este símbolo indica que siempre deben utilizarse gafas de seguridad con protectores laterales cuando manipule o utilice este equipo para reducir el riesgo de lesiones oculares.
Este símbolo indica un riesgo de descarga eléctrica.
Reglas Generales de Seguridad
ADVERTENCIA
Por favor, lea todas las advertencias e instrucciones de seguridad. Existe el riesgo de descarga eléctrica, incendio, y/o lesiones graves si no se siguen las advertencias e instrucciones.
¡CONSERVE ESTAS INSTRUCCIONES!
Seguridad en el Área de Trabajo
- Mantenga el área de trabajo limpia y bien iluminada. Las áreas mal iluminadas y desordenadas aumentan el riesgo de accidentes.
- No opere el equipo en ambientes explosivos, como en presencia de líquidos inflamables, gases o polvo. El equipo puede producir chispas, las cuales pueden encender los gases o polvos.
- Mantenga a los niños y a los adultos presentes alejados cuando opere el equipo. Las distracciones pueden hacer que pierda el control.
- Evite el tráfico. Preste atención a los vehículos en movimiento al usarlo en carreteras o cerca de ellas. Use ropa altamente visible o chalecos reflectores.
Seguridad Eléctrica
- Evite contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo elevado de descarga eléctrica si su cuerpo se conecta a tierra.
- No exponga el equipo a condiciones húmedas o a lluvia. Existe un riesgo
elevado de descargas eléctricas si entra agua en el equipo.
- Mantenga todas las conexiones eléctricas secas y elevadas del suelo. Tocar el equipo o enchufes con las manos húmedas puede incrementar el riesgo de descargas eléctricas.
- No haga mal uso del cable de corriente eléctrica. Nunca use el cable de corriente para acarrear, tirar o desenchufar el equipo. Mantenga el cable alejado del calor, frío extremoso, aceite, orillas filosas y partes movibles. Los cables dañados o enredados aumentan el riesgo de descargas eléctricas.
- Si no se puede evitar utilizar el equipo en ambientes húmedos, utilice un interruptor de circuito (GFCI) con conexión a tierra. El uso de un interruptor de circuito con conexión a tierra (GFCI) reduce el riesgo de descargas eléctricas.
Seguridad Personal
- Manténgase alerta, observe cuidadosamente lo que está haciendo, y utilice el sentido común cuando esté operando el equipo. No utilice este equipo cuando se encuentre cansado/a o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción durante la operación del equipo puede resultar en lesiones serias.
- Vístase adecuadamente. No utilice ropa holgada ni joyería. Las ropas holgadas, la joyería y el cabello largo pueden quedar atrapados en las partes móviles.
- Mantenga una buena higiene. Use agua caliente con jabón para lavarse las manos o cualquier otra parte del cuerpo que haya estado expuesta a los contenidos del drenaje después de usar o manipular el equipo de inspección. Para evitar contaminaciones por materiales tóxicos o infectados, no coma ni fume mientras esté operando o manejando el equipo de inspección de drenaje.
- Siempre use equipo de protección personal adecuado al usar y manipular
el equipo en drenajes. Los drenajes pueden contener químicos, bacterias y otras substancias que pueden ser tóxicas, infecciosas y causantes de quemaduras y de otros problemas. El uso de equipo de protección personal apropiado siempre incluye gafas de seguridad y puede incluir una máscara antipolvo, casco, protección auditiva, guantes para la limpieza de drenajes, guantes de látex o de hule, máscaras, protección ocular, ropa protectora, respiradores y zapatos antiderrapantes con punta de acero.
- En caso de usar equipo de limpieza de drenajes y equipo de inspección de drenajes al mismo tiempo, use guantes de limpieza de drenajes RIDGID. Nunca tome el cable rotativo de limpieza de drenaje con ninguna otra cosa, incluyendo otros guantes o trapos. Estos pueden quedar atrapados alrededor del cable y pueden causar lesiones en las manos. Use solamente guantes de látex o de hule bajo los guantes de limpieza de drenaje RIDGID. No utilice guantes de limpieza de drenaje dañados.
Uso y Cuidado del Equipo
- No fuerce el equipo. Utilice el equipo apropiado para su aplicación. El equipo correcto hace que el trabajo sea mejor y más seguro.
- No use el equipo si el interruptor no lo enciende o no lo apaga. Cualquier equipo que no pueda ser controlado con el interruptor es peligroso y debe ser reparado.
- Desconecte el cable de alimentación de la fuente de alimentación, y/o la batería del equipo, antes de realizar cualquier ajuste, cambiar accesorios o guardarlo. Las medidas de seguridad preventivas reducen el riesgo de lesiones.
- Guarde el equipo que no esté siendo utilizado fuera del alcance de los niños, y no permita que lo usen personas que no estén familiarizadas
con el equipo o con estas instrucciones. Este equipo puede ser peligroso en manos de personas sin entrenamiento.
• Realice mantenimiento al equipo. Revise que no haya desalineamientos o bloqueos en las partes móviles, que no haya partes faltantes, roturas, o cualquier otra condición que pueda afectar la operación del equipo. Si el equipo está dañado, haga las reparaciones necesarias antes de usarlo. Muchos accidentes son causados por equipos que no reciben un mantenimiento adecuado.
- No se extralimite. Manténgase firme y equilibrado en todo momento. Esto permite un mejor control del equipo en situaciones inesperadas.
- Use el equipo y los accesorios de acuerdo a las instrucciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizarse. El uso de este equipo para otros propósitos distintos al cual fue diseñado puede resultar en situaciones peligrosas.
- Utilice solamente accesorios recomendados por el fabricante de su equipo. Los accesorios que son apropiados para un equipo pueden ser peligrosos si son utilizados en otros equipos.
- Mantenga las agarraderas secas, limpias y libres de aceite y grasa. Las agarraderas limpias brindan mejor control del equipo.
- Proteja el LCD de golpes durante el uso. Los golpes al frente del LCD pueden causar que el cristal se rompa y una falla total de la pantalla.
Uso y Cuidado de la Batería
- Use el equipo solamente con las baterías específicamente diseñadas. El uso de cualquier otra batería puede ocasionar riesgo de lesiones e incendio.
- Utilice solamente el cargador recomendado por el fabricante. Un cargador específico para un tipo de
batería puede crear un riesgo de incendio si es utilizado con otro tipo de batería.
- No cubra el cargador cuando esté en uso. Una ventilación apropiada es necesaria para una operación correcta. Cubrir el cargador durante el funcionamiento podría ocasionar un incendio.
- Use y guarde las baterías y cargadores en áreas secas con la temperatura adecuada según su documentación. Las temperaturas extremas y la humedad pueden dañar las baterías y tener como consecuencia derrames, descargas eléctricas, incendios o que-maduras.
- No pruebe la batería con objetos conductores de electricidad. Un cortocircuito en las terminales de la batería puede producir chispas, quemaduras o descargas eléctricas. Cuando la batería no esté en uso, manténgala alejada de objetos metálicos como clips, mone-das, llaves, clavos, tornillos o cualquier otro objeto metálico pequeño que pueda hacer una conexión entre una terminal y otra. Un cortocircuito en las terminales de la batería puede producir quemaduras o un incendio.
- Bajo condiciones extremas, la batería podría expulsar líquido. Evite el contacto. Si hay un contacto con este líquido, enjuáguese con agua. Si el líquido hace contacto con los ojos, busque ayuda médica. El líquido expulsado por la batería puede producir irritaciones o quemaduras.
- Elimine las baterías adecuadamente. La exposición a altas temperaturas puede provocar la explosión de las baterías; no las elimine en un incendio. Ciertos países tienen regulaciones acerca de la eliminación de baterías. Por favor, siga todas las regulaciones que sean necesarias.
Inspección Previa a la Operación
ADVERTENCIA
Para reducir el riesgo de lesiones graves debido a descargas eléctricas u otras causas, y para prevenir daños a su equipo, inspeccione todo el equipo y cor rija cualquier problema que haya antes de cada uso.
Para inspeccionar todo el equipo, siga estos pasos:
- Apague su equipo.
- Desconecte e inspeccione todos los cables y conectores y revise si existen daños o modificaciones.
- Limpie cualquier rastro de suciedad, aceite u otro tipo de contaminación de su equipo. Esto ayuda en la inspección y evita que la unidad se deslice de sus manos mientras esté siendo transportada o utilizada.
- Examine su equipo y busque cualquier parte que esté rota, desgastada, perdida, mal alineada o conectada, o cualquier otra condición que pueda afectar el uso seguro y adecuado de la unidad.
- Consulte las instrucciones del resto del equipo para examinarlo y asegurarse que esté en buenas condiciones de uso.
- Revise su área de trabajo considerando lo siguiente:
- Iluminación adecuada.
- La presencia de líquidos, vapores o polvos inflamables. Si estos se encuentran presentes, no trabaje en esta área hasta que el origen de estos haya sido identificado y solucionado. El equipo no es a prueba de explosiones. Las conexiones eléctricas pueden provocar chispas.
- Limpie, nivele, estabilice y seque el área para el operador. No utilice la unidad mientras esté para-do sobre agua.
-
Analice y decida el equipo correcto para la tarea en virtud al tipo de trabajo que realizará.
-
Observe el área de trabajo y coloque barreras si es necesario para mantener alejadas a las personas presentes.
Vea la información adicional de la seguridad del producto específico y las advertencias que comienzan en la página page 49.
Visión general de See Snake CS65XR
El monitor para reportes RIDGID® SeeSnake® CS65XR activado con Wi-Fi es la solución todo en uno para capturar medios y entregar resultados de inspección a sus clientes, todo listo desde el sitio del trabajo. Diseñado para tener velocidad y flexibilidad, el CS65XR convierte sus medios capturados en reportes profesionales que pueden ser mejorados con notas e información del cliente, usando el software de reportes incluido.
Con su almacenamiento duro sólido de 128 GB y puertos USB duales, puede hacer múltiples copias de sus inspecciones, saltándose los pasos extras para editar trabajos en una PC después de los hechos. Con la capacidad dual de grabado del CS65XR obtiene una copia para usted y hasta 2 copias guardadas en su USB para darles a sus clientes. Puede configurar el CS65XR a sincronización de medios y trabajos automáticamente a los USB en tiempo real.
Toma fácilmente fotos y videos para capturar los medios durante su inspección. El CS65 _XR crea automáticamente reportes multimedia de alta calidad a lo largo de su inspección, entonces puede terminar un reporte y continuar con el siguiente trabajo. Activa el GPS integrado para grabar la información de la ubicación mientras trabaja. El CS65XR es compatible con todos los carretes de cámara SeeSnake, y se monta convenientemente en el See Snake MAX rM200 para un traslado fácil.
El CS65XR es fácil de usarse en los ambientes de trabajo más exigentes. El teclado está encerrado en una tapa a prueba de salpicones y le permite agregar notas a las capturas de imágenes y grabaciones de video, e insertar los detalles del trabajo en los reportes. Vea los medios de captura y las grabaciones de videos en la pantalla visible a la luz del día del CS65XR 165 mm [6.5 pulgadas].
Descargue la aplicación HQx Live, iOS™ o Android™, aplicaciones acompañantes gratuitas, para usar su aparato móvil como segunda pantalla. El usar el CS65XR con Wi-Fi integrado, trabaja junto con al CS65XR con un smartphone o tableta para brindad un transmisión de video de alta calidad, ininterrumpida, directamente en el aparato, permitiendo que le muestre a sus clientes la inspección en tiempo real.
El software HQ reestructura las actualizaciones críticas y rutinarias, lo que ayuda a mejorar y prolongar la vida de su equipo. HQ le da también la habilidad de gestionar trabajos y generar reportes para sus clientes. La memoria 8 GB USB incluida viene con el HQ precargado.
Especificaciones
| Peso sin Batería | 4.4 kg [9.7 lb] |
Dimensiones
| Largo 406 mm [16.0 pulg.] |
| Ancho 319 mm [12.5 pulg.] |
| Alto 242 mm [9.5 pulg.] |
| Fuente de Alimentación | Batería recargable de 18 V de ión de litio o adaptador de CA |
| Potencia Nominal | 15-25 VDC, 25 W |
Visualización
| Tipo LCD a color |
| Tamaño 165 mm [6.5 pulg.] |
| Resolución | XGA1024 × 768 pixeles |
| Luminosidad 1400 cd/m | 2 |
Medios
| Video estándar MPEG4 (H.264) |
| Video Autolog | MPEG4 (H.264)Formato altamente comprimido utilizando una velocidad de fotogramas de ahorro de espacio optimizado para inspecciones de tuberías |
Fotografía JPG
| PhotoTalkTM | MPEG4 (H.264)Imagen sencilla concomentarios de audio |
Especificaciones
| Audio | Altavoces y micrófono integrados |
| Método de Transferencia | USB 2.0 |
| Almacena- | 128 GB |
| miento Interno | Disco Duro Sólido(SSD) |
Conectividad
| Bluetooth 4.0 |
| Wi-Fi 802.11 a/b/g/n |
GPS Integrado
| Ambiente de Operación | |
| Temperatura* | -10°C a 50°C[14°F a 122°F] |
| Temperatura de almacena-miento | -20°C a 60°C[-4°F a 140°F] |
| Humedad relativa | De 5 a 95 por ciento |
Altitud 4,000 m [13,120 pies]
| *El adaptador CA está clasificado para 0°C a 40°C [32°F a 104°F]. El usar el adaptador CA puede limitar la operación en temperaturas extremas. |
Equipo Estándar
| • SeeSnake CS65XR |
| • Adaptador de CA |
| • Memoria USB de 8 GB (con HQ pre-cargado) |
| • Manual del operador |

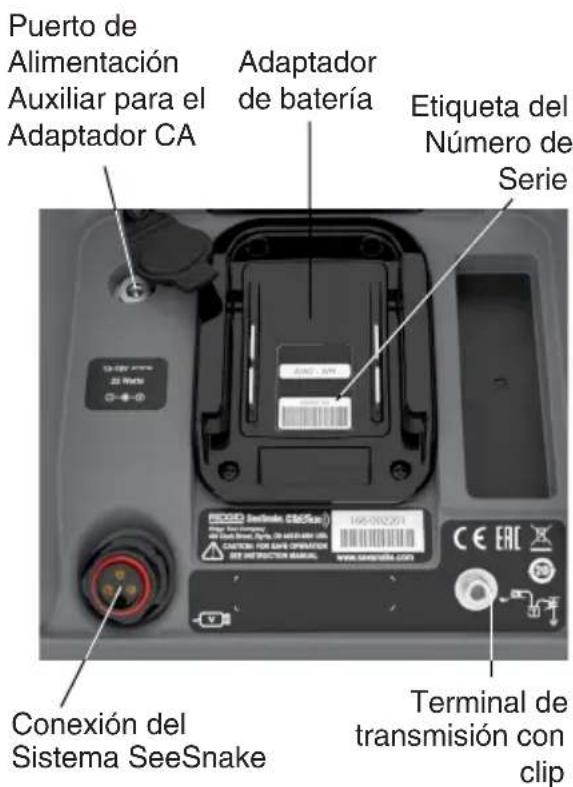

Componentes
Puertos USB
El CS65XR soporta hasta dos memorias USB, entonces puede crear dos copias de un trabajo al mismo tiempo: una para sus registros y una para su cliente. Mantenga cerrada la cobertura del puerto USB para proteger las memorias USB durante las inspecciones y el transporte.
Nota: Use el puerto 2 de la USB para las memorías USB que tengan requisitos de más alta carga eléctrica.

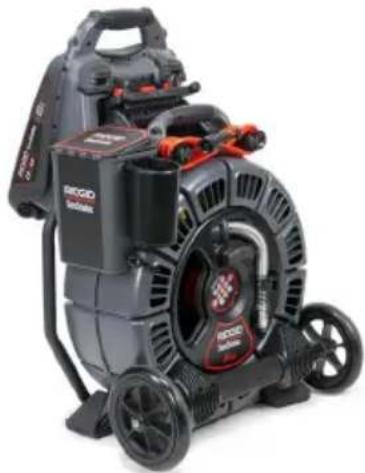

Sistema de Anclaje rM200
Para anclar el CS65XR en el rM200, siga estos pasos:
- Oprima hacia adentro los botones rojos en el rM200 para que no obstruyan el caballete desdoblado del CS65XR.
- Desdoble el caballete de abajo del CS65XR, y colóquelo sobre el rM200.
- Reprograme los botones rojos en el rM200 para fijar el CS65xR en el lugar.
Instrucciones de Operación
ADVERTENCIA
Esta sección contiene información de seguridad importante que es específica para el RIDGID® SeeSnake® CS65XR. Lea cuidadosamente estas precauciones antes de usar el CS65XR para reducir el riesgo a descargas eléctricas, incendios y/o lesiones graves.
¡GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS REFERENCIAS!
Seguridad del See Snake CS65XR
- Lea y comprenda este manual, el manual del carrete de la cámara y las instrucciones para cualquier otro equipo que esté usando antes de operar el equipo. El no apegarse a todas las instrucciones puede resultar en daños a propiedades y/o lesiones serias. Guarde este manual con el equipo para uso en el futuro.
- No opere la unidad si usted o el equipo están parados en agua. El operar el equipo en agua aumenta el riesgo de descargas eléctricas. El usar zapatos con suela de hule, antirresbalantes, puede ayudar a prevenir resbalones y descargas eléctricas en las superficies mojadas.
- El adaptador de batería y el otro equipo eléctrico y las conexiones no son a prueba de agua. No exponga al equipo a lugares mojados.
- Encienda el sistema solamente con una batería compatible o un adaptador CA. El uso de cualquier otra batería
puede crear un riesgo de incendio y/o una lesión. Cuando se enciende con una batería, proteja el monitor de estar expuesto al clima.
- El adaptador de CA no es a prueba de agua y es para uso interno solamente. Para prevenir descargas eléctricas, no encienda el sistema con un adaptador de CA para exterior o en condiciones húmedas.
- El monitor no está diseñado para brindar protección para alto voltaje y aislamiento. No lo use donde esté presente un peligro de alto voltaje.
- No exponga a la unidad a choques mecánicos. Estar expuesto a choques mecánicos puede dañar el equipo y aumentar el riesgo de lesiones graves.
- El cargar el sistema de manera incorrecta puede causar que el CS65XR se desacople del sistema de anclaje y puede resultar en daño a la propiedad y/o una lesión grave. Nunca cargue el rM200 por la manija de la cobertura de adelante del CS65XR cuando transporte el sistema. Siempre use la manija del marco en el rM200.
Generalidades de la Inspección
ADVERTENCIA
Use equipo de protección apropiado como guantes de látex o hule, gafas, máscaras y respiradores al inspeccionar tuberías que puedan contener químicos o bacterias peligrosas. Siempre utilice protección para los ojos para proteger contra suciedad u otros objetos extraños.
A continuación tenemos una descripción de cómo realizar una inspección de las tuberías con su sistema SeeSnake:
- Conecte el monitor al carrete de la cámara con el cable del sistema.
- Oprima la tecla de Encendido .
- Ponga cuidadosamente la cámara en la tubería. Proteja el cable de empuje de bordes filosos en la entrada de la tubería.
- Empuje la cámara a través de la tubería y observe la visualización.
-
Dependiendo de los requisitos del trabajo, usted puede incluir uno o más de lo siguiente:
-
Capturar medios.
- Transmitir videos en vivo a su aparato móvil y compartir medios con los clientes.
- Localizar un punto o camino de inspección.
- Tomar una medida de la distancia de un segmento temporal.
- Agregar sobreposiciones a la medida.
- Revisar el trabajo, los medios capturados, y ver previamente el reporte.
- Entregar un reporte a sus clientes en una memoria USB.
Conectar al Carrete de la Cámara
El CS65XR puede conectarse a cualquier carrete de la cámara SeeSnake con el cable del sistema de SeeSnake.
- Tire de la abrazadera de fijación externa en el conector del cable del sistema.
- Alinee el borde del conector y la clavija de la guía de plástico con el enchufe y empuje el conector derecho para adentro.
- Ajuste la abrazadera de fijación externa.
AVISO
Solamente gire la abraza- dera de fijación externa.
Para evitar daños en las clavijas, nunca tuerza o doble el conector.
Enchufe
Abrazadera de fijación externa
Encender el Sistema
AVISO
La pérdida de energía in- esperada puede resultar en la pérdida de datos y corrupción.
El sistema está cargado por una batería recargable 18 V Li-Ion o un adaptador CA. El tiempo de servicio de la batería variará de acuerdo a la batería y al uso. Cuando se copien trabajos largos o varios trabajos, use un adaptador CA.
Nota: El adaptador CA no recarga la batería de 18 V.
Teclado de Funciones y Teclado
| Teclas y Funciones | |||
| Teclado de Funciones | Teclado | Nombre de la Tecla | Función |
 | Encendido Encender y apagar. | ||
 | Flechas | Úselas para desplazarse entre los menús y las pantallas, así como para aumentar o disminuir el volumen durante la reproducción. Presione la flecha hacia la izquierda, derecha o abajo en la transmisión en vivo para ver los menús de acceso rápido. | |
 | ←Entei | Seleccionar/Pausar | Seleccione los elementos resaltados y aplique los cambios. Al grabar video estándar o video Autolog, presione para pausar y reanudar la grabación. |
 | Menú | Abra el menú para modificar las configuraciones, incluir conectividad, carrete, cámara, región y más. Presione para salir de los tabuladores y las pantallas. | |
| Esc | Escape | Oprima para salir de los tabuladores y las pantallas. | |
 | Fotografía/ PhotoTalkTM | Oprima para capturar una fotografía u oprima y detenga para crear un PhotoTalk. La acción clave predeterminada puede ser intercambiada en el menú de configuraciones. | |
 | Video | Inicie y detenga la grabación de video estándar. | |
 | Autolog | Inicie y detenga la grabación de video Autolog. Oprima una vez en encendido opcionalmente y comience el video Autolog grabando simultáneamente. | |
 |  | Administración de Trabajo | Abra el Administrador de trabajo para ver la lista de trabajos, crear un trabajo nuevo, previsualizar un trabajo existente, ingresar información de la empresa o eliminar trabajos de la memoria USB. Acceda a las opciones de almacenamiento y formateo. Luego agregue la información de contacto del inspector predeterminado. |
 |  | Luminosidad LED | Controle la luminosidad de los LEDs en la cámara. |
 |  | Micrófono en Mudo | Habilite y deshabilite el micrófono. |
 | Sonda Habilite y deshabilite la sonda. | ||
 | Cero | Presione la tecla durante más tiempo (>3 segundos) para colocar la medición del sistema en cero al inicio de la inspección. Presione la tecla por un momento (<1 segundo) para iniciar y detener las mediciones temporales de segmento. La medición temporal del segmento aparece entre corchetes. | |
 | Texto | Agregue y edite texto personalizado sobrepuesto. | |
 | Tocar | Abra la pantalla de revisión del trabajo para revisar los medios capturados. | |
 | Pausa | Pause el video o el reproductor de video Autolog. | |
 | Avance Rápido | Avance rápido. Hay que seguir pulsando para aumentar la velocidad del avance rápido. | |
 | Rebobinar | Rebobinar. Hay que seguir pulsando para aumentar la velocidad del rebobinado. | |
 | Trabajo Nuevo Cree un trabajo nuevo. | ||
 | Cerrar Trabajo Cierre el trabajo abierto. | ||
 | Editar Trabajo | Abra la pantalla de revisión del trabajo para revisar los medios capturados, reproducir los videos, agregar notas, ingresar la información del cliente y del lugar del trabajo, y previsualice el reporte del trabajo abierto. | |
 | Medición de Conteo | Alterne para mostrar u ocultar la visualización de medición de conteo. | |
 | Fecha y Hora | Desplácese por la visualización de fecha/hora para mostrar solamente la hora, solamente la fecha, ambas, o ninguna. | |
  |    | Teclas reservadas para funciones futuras o modelos de productos. | |
Interfaz de Usuario
| Interfaz de Usuario | ||
| 1 | Superposición de la Hora y Fecha | --- Opciones: Muestre solamente la hora, solamente la fecha, ambas, o ninguna. |
| 2 | Conectividad |  Wi-Fi no está conectada.[306W] Wi-Fi está conectada. |
 Bluetooth está activado pero no está conectado. Bluetooth está conectado. | ||
 El icono GPS centellea cuando adquiere la señal del satélite. El icono está sólido cuando está asegurado. | ||
| 3 | Sonda La sonda está activada y está transmitiendo. | |
| 4 | Micrófono |  El micrófono está activado.[XXAK] La grabación de audio está en progreso. El micrófono está desactivado. |
| 5 Encedido |  | Indicador del nivel de carga de la batería.Adaptador CA. |
| 6 Menús de acceso rápido |  | Se abre un menú de acceso rápido. |
| 7 Iconos para capturar medios |  | Fotografía capturada. |
 | Medios creados por PhotoTalkTM. | |
 | Grabación de video.Grabación de video pausada. | |
 | Grabación de video Autolog.Grabación de video Autolog, movimiento detectado. | |
| [ADKK] | Grabación de video Autolog pausado. | |
| 8 Abrir Trabajo Un trabajo está abierto. | ||
| 9 Estatus SSD |  | Almacenamiento SSD interno. El asterisco indica que este es el almacenamiento primario. |
 | Los medios están siendo escritos al SSD. | |
 | Procesamiento completo. Todos los medios han sido guardados en el SSD. | |
| 10 Superposición de conteo | --- | Opciones: muestre u oculte la superposición de conteo. |
| 11 TiltSenseTM |  | Lectura del inclinómetro TiltSenseTM. Debe estar conectado a un carrete de cámara SeeSnake con tecnología TruSense®. |
Interfaz de Usuario
12 Estatus USB
La memoria USB fue insertada. Es seguro sacar la memoria USB.
¡No saque la memoria USB! Los medios están siendo escritos a la memoria USB. El sacar de manera prematura la memoria USB puede resultar en la pérdida de datos y corrupción.
Los corchetes azules en las esquinas indican que el disco tiene prioridad y que primero completará el procesamiento.
Procesamiento completo. Es seguro sacar la memoria USB.
Mantenimiento y Soporte
Asistencia con el producto
Para obtener asistencia e información adicional sobre el uso de su sistema, visite support.seesnake.com/es/cs65xr.
Actualizaciones del Software
Las actualizaciones críticas y rutinarias para su monitor SeeSnake son liberadas por medio de HQ. El mantenerse al corriente con el software HQ prolonga y mejora la vida y utilidad de su equipo.
Limpieza
ADVERTENCIA
Para reducir el riesgo de descargas eléctricas, desconecte todos los cables y saque la batería o la fuente de alimentación del CS65XR antes de limpiarlo.
La mejor manera de limpiar la unidad es con un trapo mojado. Tape el puerto USB antes de limpiarlo. No use manguera ni permita que ningún líquido o humedad entre a la unidad. No use líquidos o limpiadores abrasivos. Limpie la pantalla solamente con limpiadores aprobados para usarse con LCDs.
Transporte y Almacenamiento
Almacene y transporte su sistema teniendo en cuenta lo siguiente:
- Guárdelo en un lugar seguro, fuera del alcance de los niños y de personas no familiarizadas con su propósito.
- Guárdelo en un lugar seco para evitar riesgos de descargas eléctricas.
- Almacénelo lejos de fuentes de calor, tales como radiadores, registradores de calor, estufas y otros productos (incluyendo amplificadores) que produzcan calor.
- La temperatura de almacenamiento debe ser de -20°C a 60°C [-4°F a 140°F].
- No lo exponga a descargas pesadas o a impactos durante el transporte.
- Saque las baterías antes de transportarlo y de guardarlo por periodos largos de tiempo.
Servicio y Reparaciones
El servicio o reparación inadecuados puede causar que no sea prudente operar el CS65 _XR .
El servicio y reparación del CS65XR debe ser realizado en un Centro de Servicios Independiente Autorizado por RIDGID. Para mantener la seguridad del monitor, asegúrese que una persona de competente para reparaciones le dé servicio a su unidad reemplazando solamente partes idénicas. Deje de usar el CS65XR, quite la batería, y comuníquese con el personal de servicio por cualquiera de las siguientes condiciones:
- Si se ha derramado líquido o han caído objetos sobre el equipo.
- Si el equipo no opera en condiciones normales al seguir las instrucciones de operación.
- Si el equipo se ha caído o ha sido dañado de alguna forma.
- Si el equipo presenta un cambio drástico en su funcionamiento.
Para obtener información acerca del Centro de Servicio Independiente RIDGID más cercano, o si tiene alguna pregunta sobre el servicio o reparaciones:
- Contacte a su distribuidor RIDGID local.
• Vaya a www.RIDGID.com. - Contacte al Departamento de Servicio Técnico de RIDGID en rtctechservices@emerson.com, o si se encuentra en EE.UU. o Canadá, llame al 800-519-3456.
Eliminación
Ciertas partes de su sistema contienen materiales valiosos que pueden reciclarse. Existen compañías que se especializan en reciclaje y pueden encontrarse en su localidad. Elimine los componentes de acuerdo a todas las regulaciones correspondientes. Contacte a la autoridad de administración de residuos local para obtener más información.
Para países de la Unión Europea: ¡No deseche ningún equipo eléctrico a la basura!
De acuerdo con la Directriz Europea 2012/19/UE para Eliminación de Basura Elec-
trónica y Equipo Electrónico, y su implementación en la legislación nacional, el equipo electrónico que ya no puede ser usado debe ser recolectado de forma separada, y eliminado de una manera ambientalmente correcta.
Eliminación de Baterías
Para países de la Unión Europea: Las baterías usadas o defectuosas deben ser recicladas de acuerdo con la Directiva 2006/66/CE.
Ridge Tool Company
- Índice
- Introducción
- Reglas Generales de Seguridad
- Visión general de See Snake CS65XR
- Instrucciones de Operación
- Mantenimiento y Soporte
- Declaraciones Normativas
- Símbolos de Seguridad
- PELIGRO
- ADVERTENCIA
- ATENCIÓN
- AVISO
- ¡CONSERVE ESTAS INSTRUCCIONES!
- Seguridad en el Área de Trabajo
- Seguridad Eléctrica
- Seguridad Personal
- Uso y Cuidado del Equipo
- Uso y Cuidado de la Batería
- Inspección Previa a la Operación
- Componentes
- Puertos USB
- Sistema de Anclaje rM200
- ¡GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS REFERENCIAS!
- Seguridad del See Snake CS65XR
- Generalidades de la Inspección
- Conectar al Carrete de la Cámara
- Encender el Sistema
- Interfaz de Usuario
- Estatus USB
- Asistencia con el producto
- Actualizaciones del Software
- Limpieza
- Transporte y Almacenamiento
- Servicio y Reparaciones
- Eliminación
- Eliminación de Baterías
Marca : RIDGID
Modelo : SeeSnake CS65XR
Categoría : Monitor
