UV2400XLAM1U - Lámpara HONEYWELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara UV germicida de repuesto
Marca	Honeywell Home (Resideo Technologies)
Modelo	UV2400XLAM1U
Potencia de la lámpara UV	16 W
Tensión de entrada del sistema	24 V CA (a través del balasto)
Tipo de radiación	UV-C germicida
Vida útil de la lámpara	Aproximadamente 1 año (pérdida de poder germicida después de ~1 año)
Frecuencia de reemplazo recomendada	Anual
Material de la lámpara	Vidrio
Tipo de base / conector	SnapLamp™ (bayoneta)
Funciones principales	Purificación del aire por UV, reducción de moho y bacterias, absorción de olores (con AirBRIGHT)
Instalación	Montaje interno o externo en conducto de HVAC
Alimentación requerida	Balasto 24 V CA (ref. UV2400XBAL1, vendido por separado)
Consumo eléctrico	16 VA
Compatibilidad	Purificadores de aire UV Honeywell Home UV2400U5000 y UV2400U1000
Accesorios incluidos	Mango SnapLamp, base, junta, mirilla, pegatina de advertencia (para el kit completo)
Piezas de repuesto disponibles	Balasto UV2400XBAL1, absorbedor de olores UV2400XPCO1, adaptador de panel UV2400XDBA1
Seguridad	Radiación UV peligrosa: no mirar la lámpara encendida, desconectar antes del mantenimiento, esperar 15 min de enfriamiento
Mantenimiento	Reemplazo anual, manipulación con guantes, eliminación específica (mercurio)
Garantía	Limitada de 5 años (en el producto completo)

Preguntas frecuentes - UV2400XLAM1U HONEYWELL

¿Cómo instalar la lámpara UV2400XLAM1U en el purificador?

Inserte la lámpara en la base alineando la lengüeta, luego gire el mango en sentido horario hasta que encaje. Asegúrese de que la alimentación esté cortada antes de la instalación.

¿Cuál es la vida útil de la lámpara UV?

La lámpara UV conserva su poder germicida durante aproximadamente 1 año. Continúa emitiendo luz visible más allá, pero su eficacia disminuye.

¿Con qué frecuencia debo reemplazar la lámpara UV?

Se recomienda reemplazar la lámpara cada año para garantizar una purificación óptima del aire.

¿Cómo reemplazar la lámpara UV?

Corte la alimentación del sistema, espere 15 minutos para que se enfríe, gire el mango en sentido antihorario, retire la lámpara, separe el mango del vidrio, inserte una lámpara nueva y bloquee girando en sentido horario.

¿Puedo mirar la lámpara UV cuando está encendida?

No, la radiación UV es peligrosa para los ojos y la piel. Nunca mire la lámpara encendida. Use la mirilla o el mango para verificar el funcionamiento.

¿Qué hacer si la lámpara UV se rompe?

No use aspiradora residencial. Coloque los escombros (vidrio y fósforo) en una bolsa de plástico y deséchelos de acuerdo con las regulaciones locales. La lámpara contiene mercurio.

¿Qué tipo de alimentación se necesita para la lámpara UV?

La lámpara requiere un balasto de 24 V CA (ref. UV2400XBAL1). El balasto debe cablearse a una alimentación constante de 24 V CA.

¿Puedo usar la lámpara UV sin el absorbedor de olores AirBRIGHT?

Sí, la lámpara funciona sin el absorbedor de olores. El absorbedor AirBRIGHT es opcional e incluido solo con el modelo UV2400U5000.

¿Dónde instalar el purificador de aire UV en el sistema HVAC?

Instálelo preferiblemente en el conducto de suministro, a 8-13 cm por encima del serpentín del evaporador, o en el lado de retorno si es necesario. Oriente el absorbedor AirBRIGHT para que el flujo de aire pase primero por la lámpara UV.

¿Cómo limpiar la lámpara UV?

No se recomienda la limpieza. En caso de polvo, limpie suavemente con un paño suave y seco después de desconectar la alimentación y esperar el enfriamiento. Use guantes para evitar marcas de dedos.

MANUAL DE USUARIO UV2400XLAM1U HONEYWELL

Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.

Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.

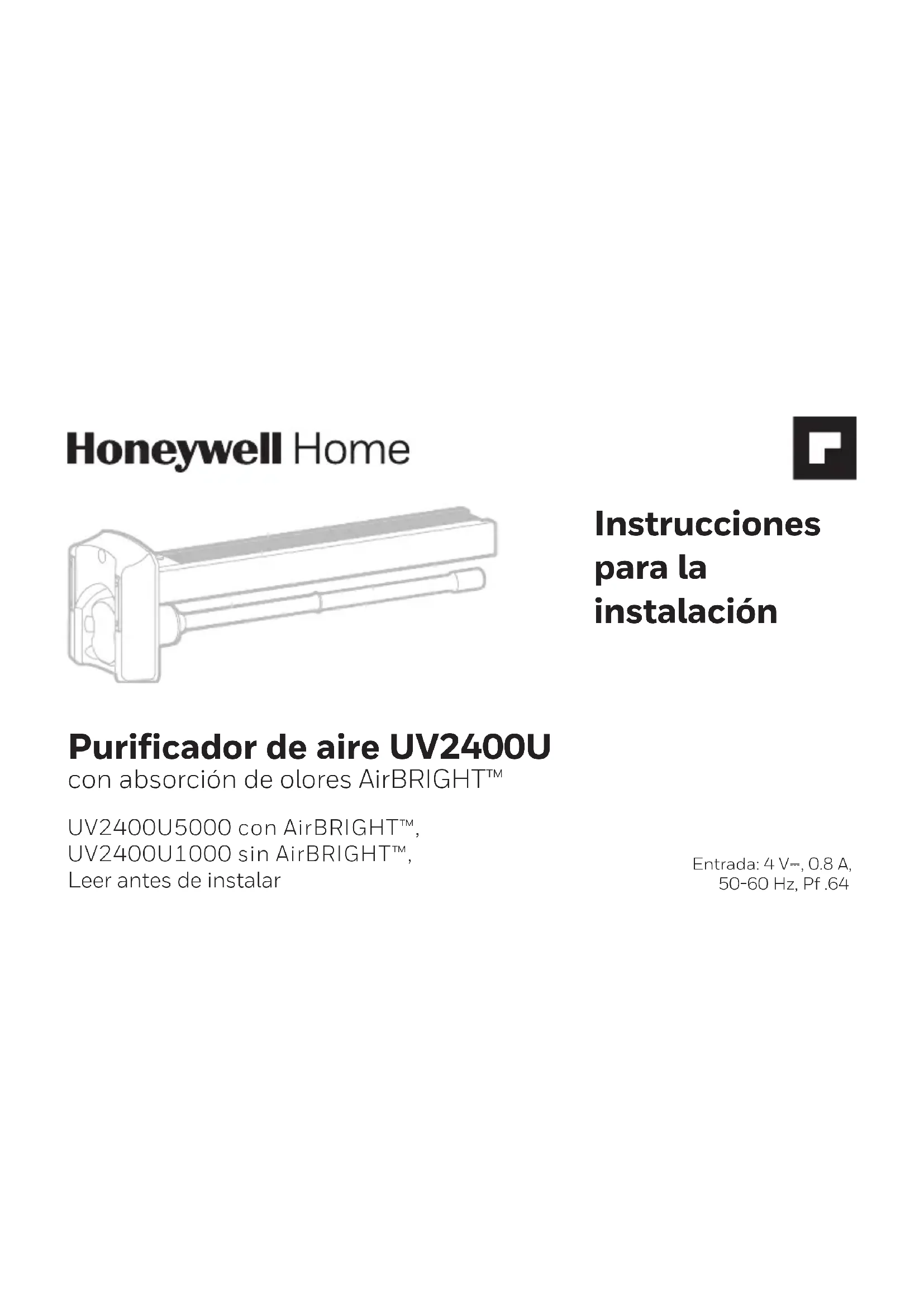

Instrucciones para la instalación

Purificador de aire UV2400U

con absorción de olores AirBRIGHT™

UV2400U5000 con AirBRIGHT™,

UV2400U1000 sin AirBRIGHT™,

Leer antes de instalar

Entrada: 4 V=, 0.8 A, 50-60 Hz, Pf .64

Antes de instalar este producto

Lea estas instrucciones atentamente; de no seguirlas, se podría dañar el producto o provocar una situación peligrosa.

El instalador debe ser un técnico de servicio capacitado y experimentado.

ADVERTENCIA: Riesgo de luz ultravioleta.

Nocivo para la piel y los ojos sin protección. Puede ocasionar pérdida de la vista temporal o permanente. Nunca mire directamente a las lámparas cuando están iluminadas.

• Para evitar la exposición a la luz ultravioleta, desconecte la energía de alimentación al sistema ultravioleta de tratamiento del aire antes de dar servicio a cualquier parte del sistema de calefacción/aire acondicionado.
• Mire hacia las luces solo a través del mango de la lámpara o la mirilla.
• No intente derivar el interruptor de montaje del conducto.
• No intente abrir la carcasa; la unidad está sellada para evitar la exposición a la luz ultravioleta.

PRECAUCIÓN: Riesgo de lesiones personales. El suministro de energía del sistema de HVAC puede ocasionar descarga eléctrica.

- Desconecte el suministro eléctrico del sistema de HVAC antes de instalar, limpiar o reemplazar la(s) lámpara(s) ultravioleta.

PRECAUCIÓN: Riesgo de rotura del vidrio. Puede ocasionar lesiones personales.

• Tenga cuidado cuando inserte la(s) lámpara(s) en la base de la lámpara.
• Utilice guantes protectores cuando manipule la(s) lámpara(s).

PRECAUCIÓN: Riesgo de lesiones personales. El suministro eléctrico puede ocasionar descarga eléctrica.

• Desconecte la electricidad antes de limpiar o cambiar la(s) lámpara(s) ultravioleta.
• No abra la base de la unidad ni el mango de la lámpara; no contienen componentes a los cuales el usuario pueda prestarle servicio.

PRECAUCIÓN: Riesgo de quemadura con la lámpara ultravioleta. Dañino para la piel sin protección. Puede ocasionar quemaduras graves.

- Desconecte la electricidad 15 minutos antes de retirar la(s) lámpara(s) ultravioleta.

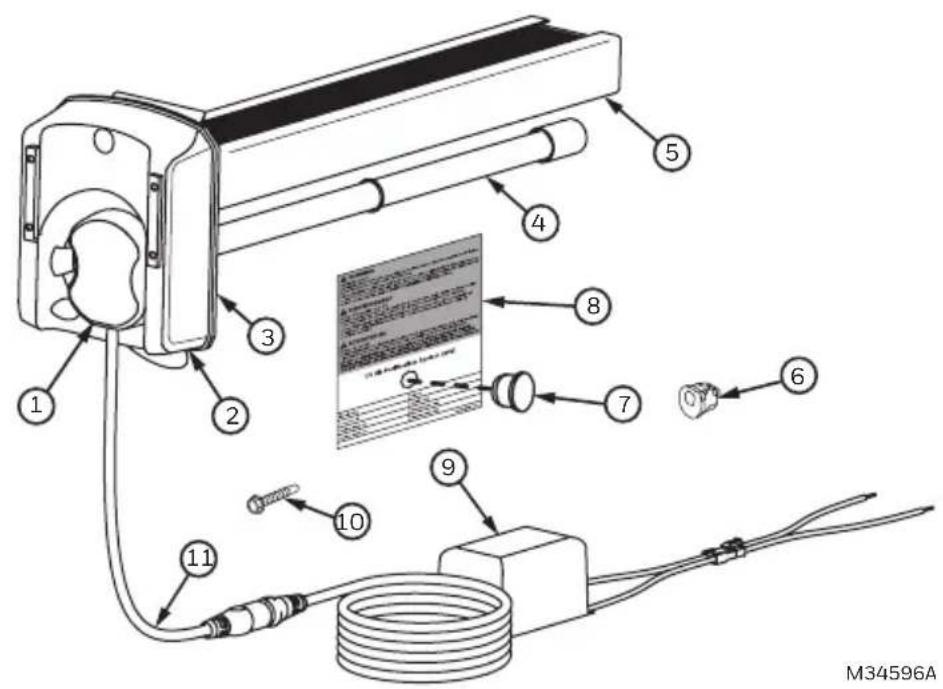

Piezas incluidas

1. Mango de la lámpara UV
2. Base
3. Junta de espuma
4. Lámpara ultravioleta de 16 vatios
5. Absorbente de olores AirBRIGHT™ (incluido solo en UV2400U5000)
6. Cojinete

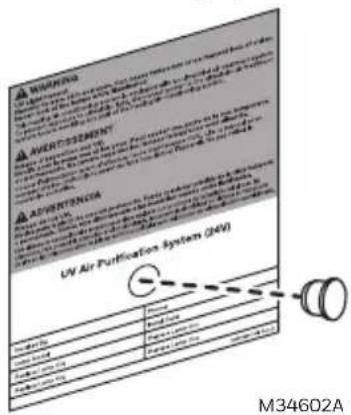

7. Mirilla
8. Etiqueta adhesiva de advertencia
9. Balasto de 24 V CA
10. Tornillos autoperforantes (3)
11. Cable de alimentación
12. Conectores de cable (no ilustrados)

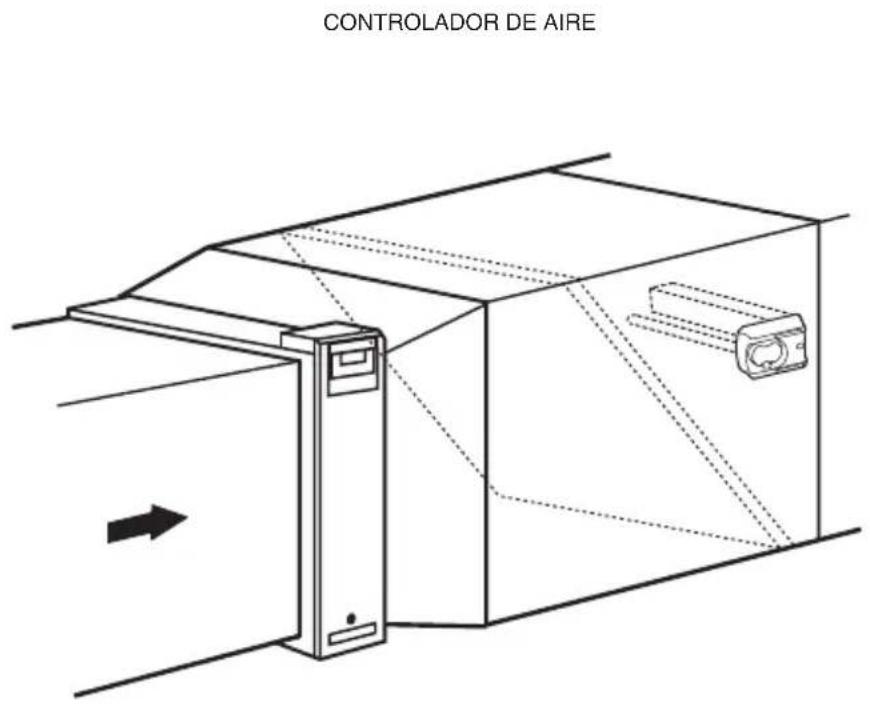

Ubicaciones de montaje típicas

Recomendamos que el purificador de aire UV se instale en el costado del conducto de suministro de 3 a 5 pulgadas (8 a 13 cm) por encima del serpentín A, pero también se puede instalar en el lado de retorno si fuese necesario. Consulte las Figuras 1 y 2.

La luz germicida UV se debe colocar de modo que ilumine las superficies que están propensas al crecimiento de moho como el serpentín A, o colocarse en un área abierta del conducto de retorno donde haya tramos rectos largos.

ADVERTENCIA: No monte el dispositivo en un lugar que permita la observación de la luz ultravioleta después de la instalación a menos que sea el mango protegido de la lámpara de rayos ultravioleta o la mirilla.

Importante: Es posible que algunos materiales que se encuentran dentro del sistema de HVAC (incluyendo el medio filtrante, el conducto flexible, el cableado, etc.) no sean resistentes a la luz ultravioleta. Cubra los materiales afectados por la luz ultravioleta con cinta protectora contra rayos ultravioleta o cinta reflectante.

La unidad absorbente de olores AirBRIGHT™ debe estar orientada para que el aire fluya más allá de la luz ultravioleta primero y luego hacia el absorbente de olores AirBRIGHT.

MS34597

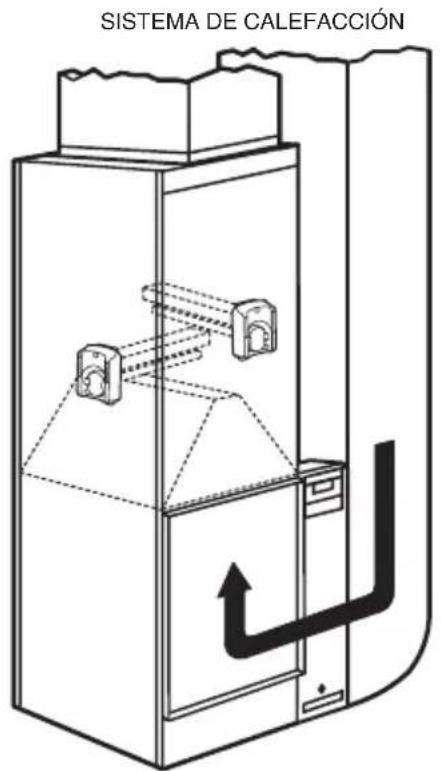

Fig. 1. Instalación en el lado del suministro. Flujo de aire representado por las flechas.

MS34621

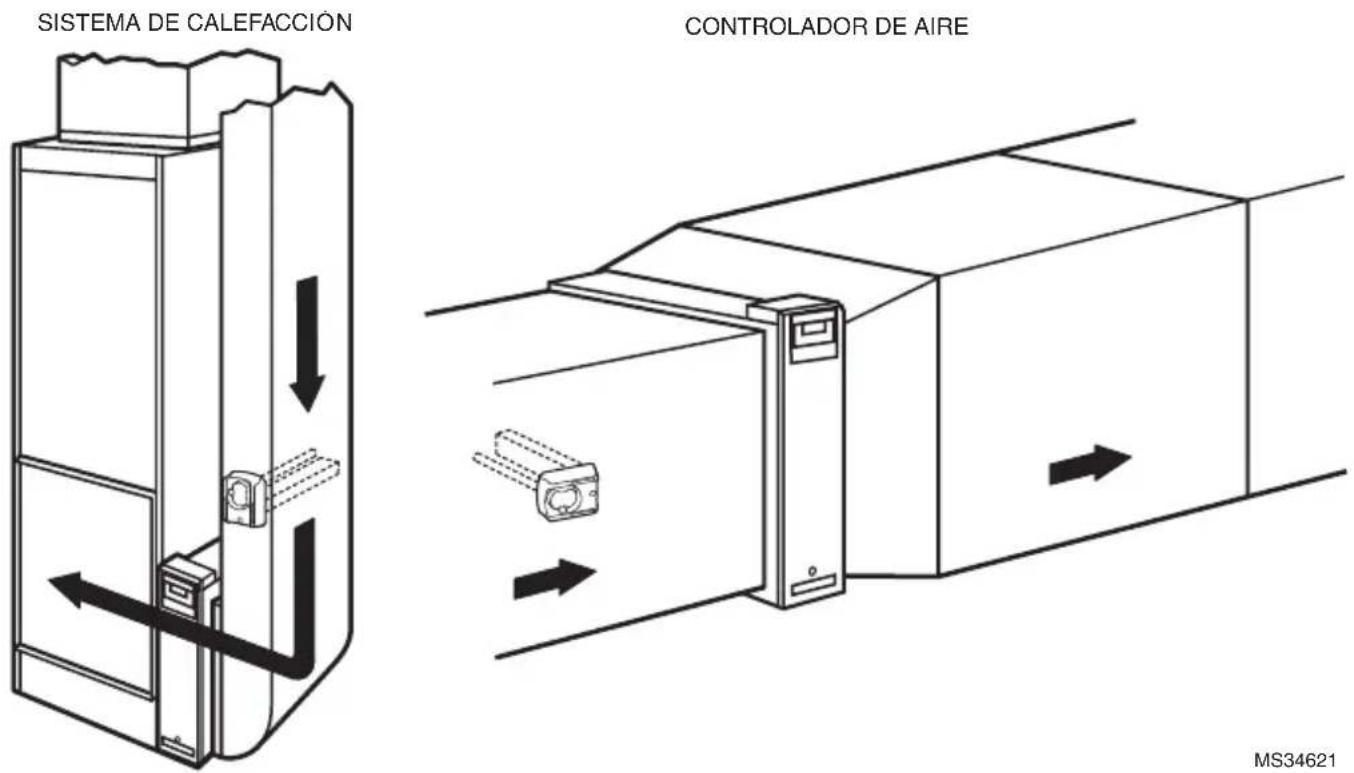

Fig. 2. Instalación en el lado de retorno. Flujo de aire representado por las flechas.

Opción 1

Montaje interno

IMPORTANTE

Desconecte el suministro de energía principal antes de la instalación. La información del modelo está impresa en la cubierta de la unidad de alimentación.

1. Afloje el panel para obtener acceso al lugar de montaje.

2. Determine la posición óptima para la colocación del purificador de aire.

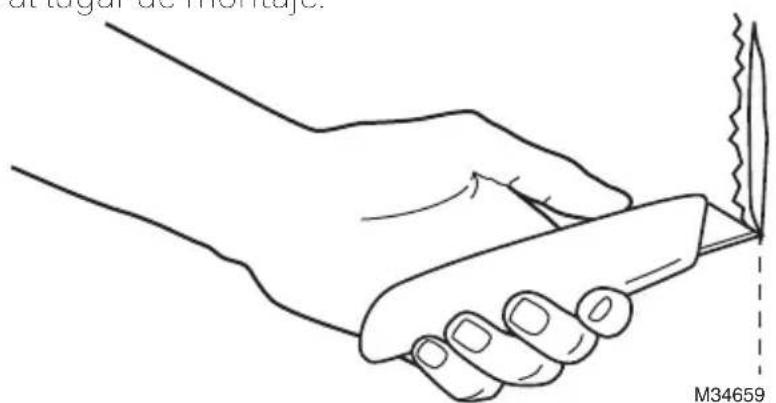

3. Si fuese necesario, utilice una navaja multiuso para cortar el aislante de la parte inferior del conducto.

4. Limpie la superficie eliminando pegamento, polvo, etc.

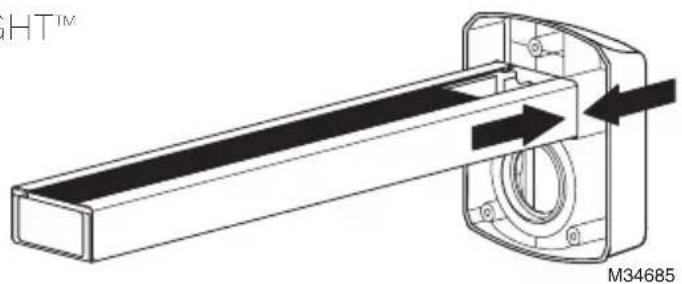

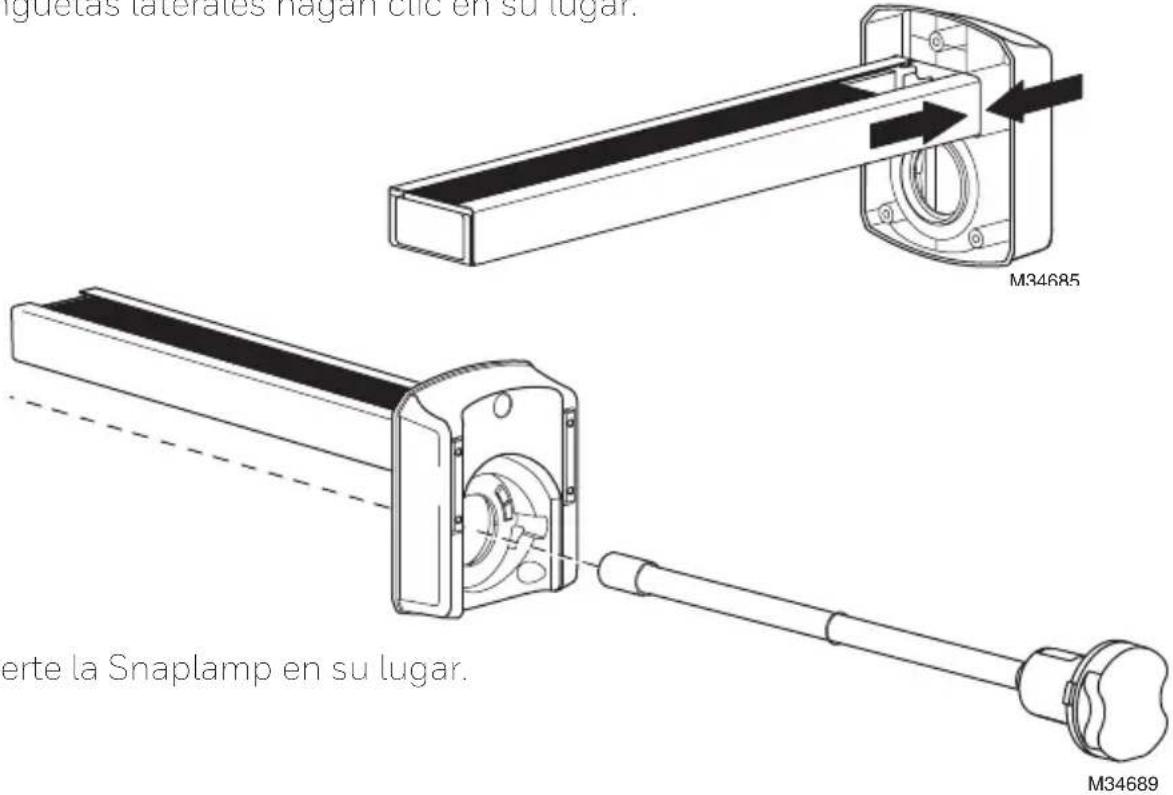

1. Presione el absorbente de olores AirBRIGHT™ en la base hasta que las dos lengüetas laterales hagan clic en su lugar.

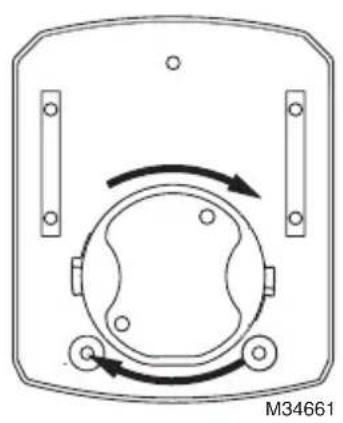

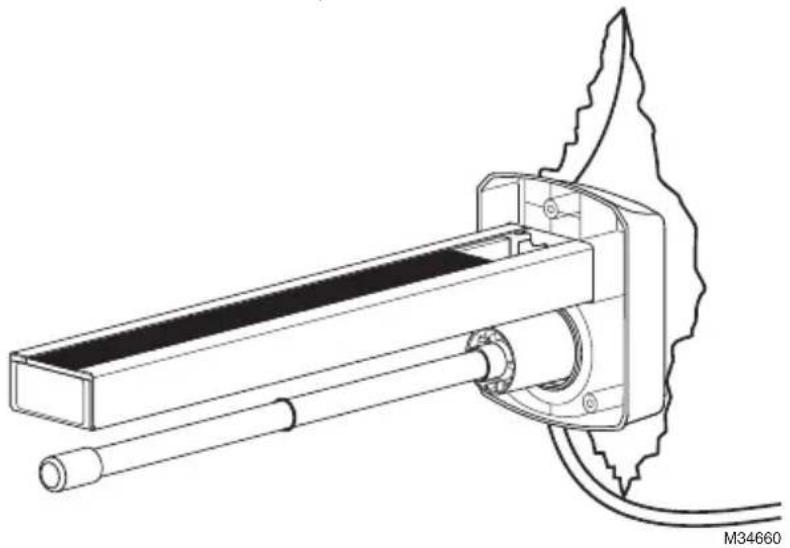

1. Gire el mango de la lámpara en el sentido horario hasta que calce a presión en su lugar.

1. Coloque las barras magnéticas en la base directamente en la superficie de metal limpia.

1. Use cinta de aluminio para cerrar el corte en el aislante según sea necesario.

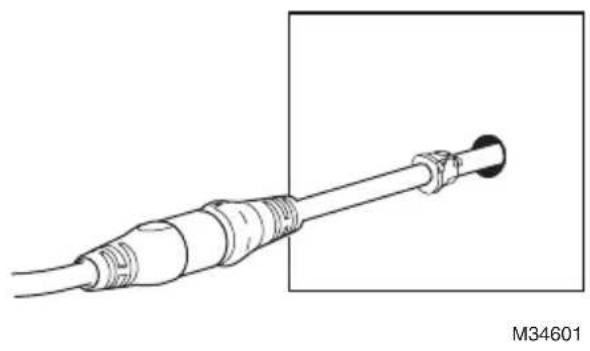

2. Haga un agujero de 5/8 de pulgada (15.8 mm) en el conducto y pase el cable a través de él. Recorte el cojinete que se suministra en el cable en un punto cercano al agujero. Tape el agujero con el cojinete.

1. Fije el panel de acceso al sistema de conductos.

2. Busque un lugar adecuado en la parte exterior del sistema de conductos cerca de la instalación de la lámpara ultravioleta y aplique la etiqueta adhesiva de advertencia/cambio de lámpara.

3. Taladre un agujero de 1/2 de pulgada (12.7 mm) a través del círculo de la etiqueta adhesiva. Presione la mirilla de los rayos ultravioleta en el agujero.

Montaje externo para aplicaciones en conductos metálicos

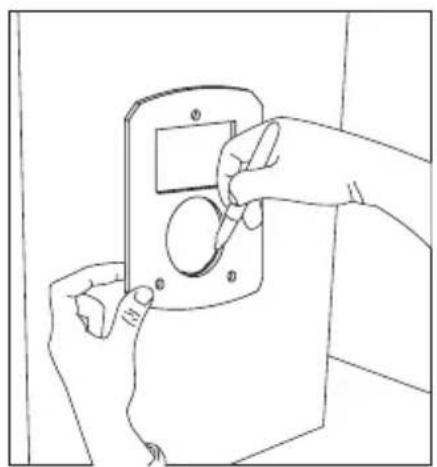

1. Use la junta para marcar las aberturas del conducto. Haga el corte y retire el material, cerciorándose de cortar 1/8" (3.2 mm) hacia afuera de la marca para crear suficiente espacio para el producto. Si utiliza una broca para cortar círculos, debe tener 2 pulgadas (5 cm) de diámetro.

Nota:

Dimensiones de cortes: Circular - 5 cm de diámetro, Rectangular - 6.7 cm x 3.2 cm

1. Presione el absorbente de olores AirBRIGHT™ en la base hasta que las dos lengüetas laterales hagan clic en su lugar.

1. Desprenda el otro lado del respaldo de la junta e inserte el AirBRIGHT™ en el conducto hasta que la base quede adherida de forma segura a la junta.
2. Fije la base al sistema de conductos con tornillos autoperforantes.

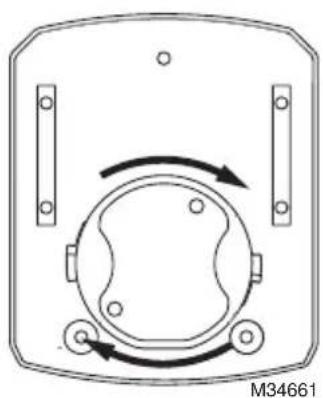

3. Inserte la lámpara en la base y gire el mango en el sentido horario para fijarla en su lugar.

1. Busque un lugar adecuado en la parte exterior del sistema de conductos cerca de la instalación de la lámpara ultravioleta y aplique la etiqueta adhesiva de advertencia/cambio de lámpara.

Opción 3

Montaje en el panel del conducto: Solo para aplicaciones en el panel del conducto

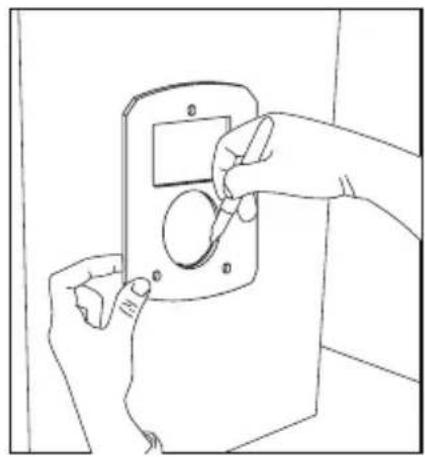

1. Use la junta para marcar las aberturas del conducto. Haga el corte y retire el material, cerciorándose de cortar 1/8" (3.2 mm) hacia afuera de la marca para crear suficiente espacio para el producto. Si utiliza una broca para cortar círculos, debe tener 2 pulgadas (5 cm) de diámetro.

Nota:

Dimensiones de cortes: Circular – 5 cm de diámetro, Rectangular – 6.7 cm x 3.2 cm

1. Presione el absorbente de olores AirBRIGHT™ en la base hasta que las dos lengüetas laterales hagan clic en su lugar.

1. Doble las pestañas metálicas del adaptador del conducto sobre los agujeros cortados en el panel del conducto.

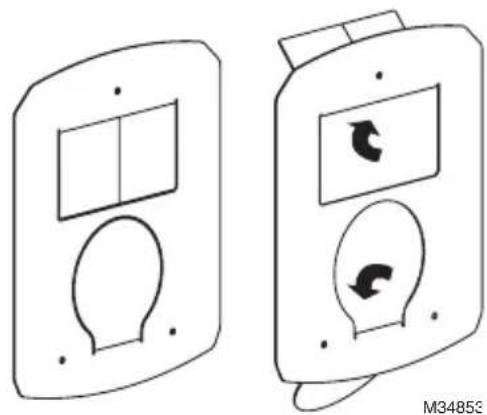

1. Retire un lado del respaldo de la junta y fije esta en el adaptador de la placa del conducto de modo que las aberturas queden alineadas.

1. Desprenda el otro lado del respaldo de la junta e inserte el AirBRIGHT™ en el conducto hasta que la base quede adherida de forma segura a la junta.
2. Fije la base al sistema de conductos con tornillos autoperforantes.
3. Inserte la lámpara en la base y gire el mango en el sentido horario para fijarla en su lugar.
4. Busque un lugar adecuado en la parte exterior del sistema de conductos cerca de la instalación de la lámpara ultravioleta y aplique la etiqueta adhesiva de advertencia/cambio de lámpara.

Instalación al suministro de energía

• Busque un lugar adecuado para el suministro de eléctrico e instale utilizando los tornillos autoperforantes.
• Utilice el diagrama de cableado de la página siguiente para conectar la electricidad.
• Cuando todos los otros componentes estén adecuadamente instalados, conecte el cable de la lámpara ultravioleta al cable de suministro eléctrico.

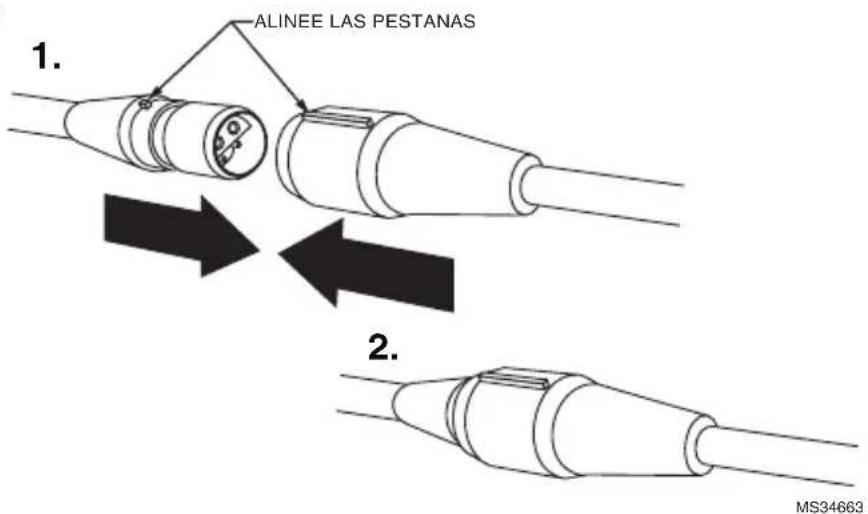

- Compruebe que las pestañas estén alineadas y empuje los conectores juntos firmemente. Una conexión ajustada garantiza un sello adecuado resistente al agua. Consulte la imagen de la derecha.

• Active la energía eléctrica y use el mango de la lámpara o la mirilla para confirmar que la lámpara ultravioleta esté funcionando.

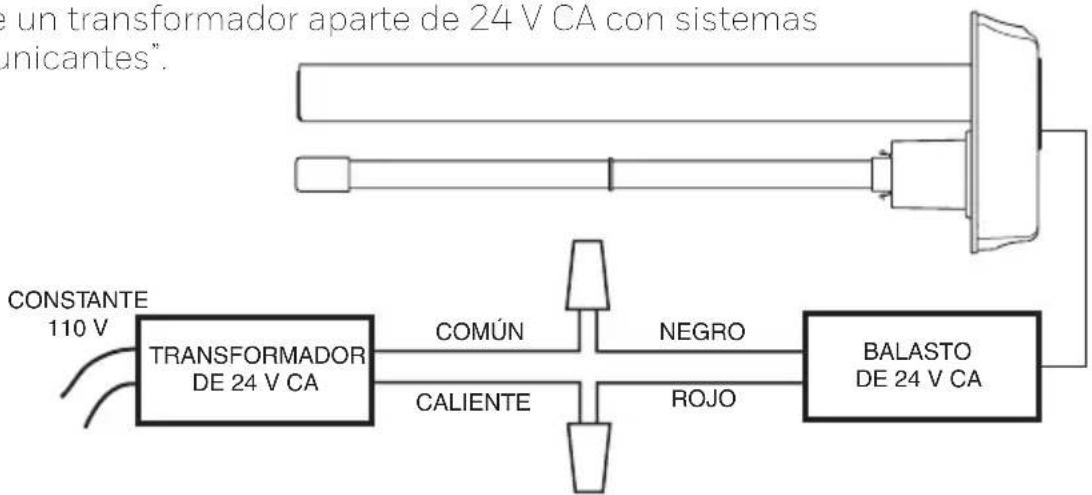

Cableado del suministro eléctrico

ADVERTENCIAS:

• Consume 16 V CA. Haga el cálculo de la carga para determinar si es necesario un transformador aparte.
• Los sistemas con cargas altas de 24 V CA pueden requerir la instalación de un transformador aparte de 24 V CA para alimentar la luz ultravioleta.

- Siempre utilice un transformador aparte de 24 V CA con sistemas de aire "comunicantes".
    note right of A: "e un transformador aparte de 24 V CA con sistemas unicantes".

NOTA: ¡IMPORTANTE! DEBE ESTAR CABLEADO A LA ELECTRICIDAD CONSTANTE. NO CONECTE AL RELÉ DEL SOPLADOR. MS34605

Mantenimiento

Nota: Las lámparas se deben reemplazar todos los años. Las lámparas ultravioleta continuarán emitiendo luz visible pero perderán su poder germicida al cabo de un año aproximadamente.

Cambio de la lámpara ultravioleta

1. Desconecte la energía eléctrica del sistema de calefacción y refrigeración.
2. Desenchufe o desactive la electricidad de su sistema ultravioleta y deje que la lámpara se enfríe por lo menos 15 minutos.

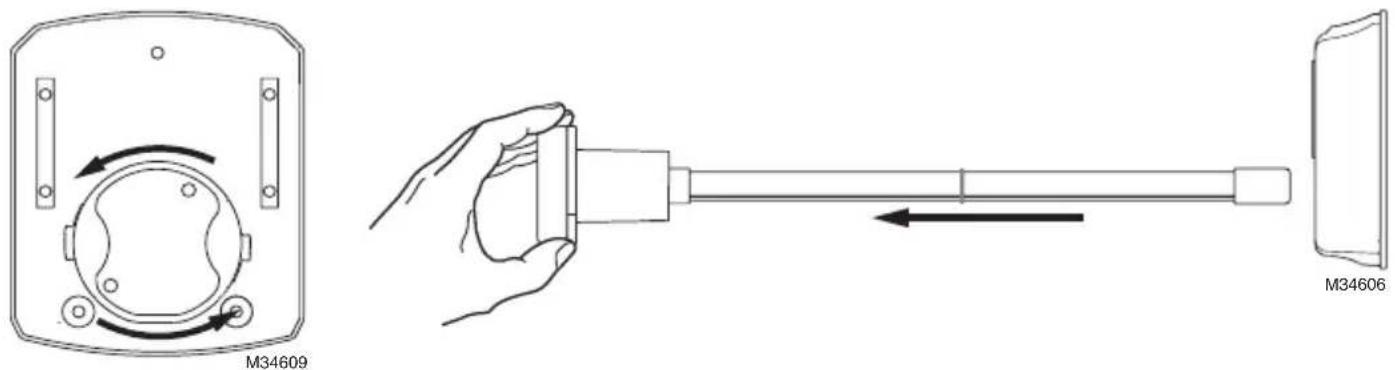

3. Gire el mango de la lámpara en el sentido antihorario, como se ilustra, y hale suavemente el mango de la lámpara para retirarla.

20

Reemplazo de la lámpara ultravioleta

Tome el mango de la SnapLamp™ con una mano y la base de la lámpara de vidrio con la otra y hale de forma recta para separar.

Inserte el nuevo vidrio de la lámpara en el mango de la SnapLamp™ alineando la llave y empujando juntos de forma recta.

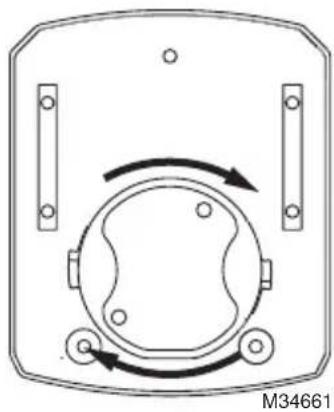

Gire el mango de la lámpara en el sentido horario hasta que calce a presión en su lugar.

AVISO SOBRE MERCURIO

Este dispositivo contiene mercurio en la(s) lámpara(s) ultravioleta sellada(s). No coloque la(s) lámpara(s) usada(s) en la basura. Deséchelas adecuadamente.

Limpieza y desecho de una lámpara rota

No utilice una aspiradora doméstica. Barra los desechos (fósforo/vidrio) hacia una bolsa plástica y deséchela adecuadamente. Contacte la oficina de manejo de desechos de su localidad para obtener instrucciones en relación a cómo reciclar o desechar adecuadamente la(s) lámpara(s) usada(s).

Nota: El uso de lámparas ultravioleta de reemplazo que no estén aprobadas por Honeywell Home invalida la garantía.

Piezas de repuesto

UV2400U5000 - Purificador de aire UV con absorción de olores AirBRIGHT™

UV2400U1000 - Purificador de aire UV

UV2400XPCO1 - Absorbente de olores AirBRIGHT

UV2400XBAL1 - Balasto de reemplazo

UV2400XLAM1 - Lámpara de repuesto

UV2400XDBA1 - Adaptador de panel de conducto

Garantía limitada de cinco años

IMPORTADO EN MEXICO POR: INSTROMET MEXICANA S DE R L DE C V

Avenida Insurgentes 2453, Piso 6, Tizapan, Alvaro Obregon, Ciudad de Mexico, CP 01090 Telefono: 01 (55) 800 00423

acontra cualquier defecto de fabricación y funcionamiento, bajo uso normal, por el término de 5 años a partir de la fecha de la compra por el consumidor. Si se determina que el producto esta defectuoso o presenta algún funcionamiento erróneo, Instromet Mexicana S. de R.L. de C.V. deberá reparar o reemplazar (a opción de Instromet) el producto bajo las siguientes condiciones:

1. Regresar el producto y la póliza de garantía, acompañado de la factura de venta o algún otro comprobante de compra fechado al establecimiento donde se realizó la compra, o a la siguiente dirección. En la cual también tendrá la información para obtener las partes, componentes, consumibles y accesorios del producto: Av. Salvador Nava Martínez 3125, Col. Colinas del Parque. San Luis Potosi, SLP Mexico 78294.
2. O puedes llamar al centro de atención al cliente al 01-800-083-5925 para México (ver teléfonos para otros países) donde se determinará si el producto debe regresarse o si se enviará un reemplazo del producto al consumidor sin costo alguno cubriendo los gastos que se deriven del cumplimiento de la presente garantía incluyendo los gastos de transporte. No es necesario pedir piezas ni accesorios. El producto será reemplazado bajo esta garantía.

Nota: Esta garantía no cubre gastos de mano de obra por re-instalación. No ampara el reemplazo de la pieza si el defecto ocurre por daño causado por el consumidor o desgaste normal.

La única responsabilidad de Instromet será reparar o reemplazar el producto dentro de los términos establecidos más arriba. Instromet Mexicana S. de R.L. de C.V. no será responsable de ninguna pérdida o daño de ningún tipo, incluidos los daños incidentales o derivados, que resulten, de manera directa o indirecta, del incumplimiento de la garantía, expresa o implícita, o de cualquier otra falla de este producto.

Esta garantía es la única garantía expresa que Instromet Mexicana S. de R.L. de C.V. ofrece respecto de este producto. La duración de cualquier garantía implícita, incluidas las garantías de comerciabilidad e idoneidad para un fin específico, se limita por el presente a la duración de dos años de esta garantía.

Esta garantía no es válida en los siguientes casos:

1. Cuando el producto haya sido utilizado en condiciones distintas a las normales (aquellas para las que está destinado).
2. Cuando el producto no ha sido operado de acuerdo con el instructivo de uso e instalación proporcionado.
3. Cuando el producto ha sido alterado o reparado por personas no autorizadas por Instromet Mexicana S. de R.L. de C.V.
   Datos del producto:

Marca: ____ Modelo: ____ Número de serie: ____

Nombre del consumidor: ____ Dirección (calle y número): ____

Delegación o municipio: ____

Ciudad, estado y código postal:

Sello del establecimiento y fecha de compra

ADVERTENCIA: Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas discapacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad. Los niños deben supervisarse para asegurar que ellos no empleen los aparatos como juguete.

ADVERTENCIA: El producto deberá alimentarse solamente con la fuente de alimentación provista por el fabricante. El producto solo deberá de alimentarse a extra baja tensión de seguridad.

resideo

www.resideo.com

69-2796EFS-04 M.S. Rev. 07-20 | Impreso en EE. UU.
