DH 101 - Deshumidificador TAURUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador
Marca	TAURUS
Modelo	DH 101
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia nominal	No especificada
Fluido refrigerante	R290 (45 g)
Ajuste de humedad	30 % a 90 % en incrementos de 5 %
Pantalla	Digital con indicador de humedad
Capacidad del depósito	No especificada
Funciones	Encendido/Apagado, ajuste de humedad, indicador de depósito lleno, seguridad térmica
Mantenimiento del filtro	Limpiar cada 2 semanas con agua caliente y detergente neutro
Limpieza exterior	Paño húmedo, no sumergir
Seguridad	Protección contra sobrecalentamiento, parada automática depósito lleno, gas inflamable R290
Reparabilidad	Intervención solo por servicio técnico autorizado
Garantía	Conforme a la legislación vigente

Preguntas frecuentes - DH 101 TAURUS

¿Cómo ajustar el nivel de humedad deseado?

Presione los botones UP (A5) o DOWN (A6) para ajustar el nivel entre 30 % y 90 % en incrementos de 5 %. Una vez ajustado, el aparato se detiene automáticamente cuando la humedad ambiente alcanza ese nivel.

¿Qué hacer si se enciende el indicador de depósito lleno?

El aparato se detiene y emite 15 pitidos. Vacie el depósito sosteniéndolo por el centro, retírelo suavemente, vacíe el agua, luego vuelva a colocarlo correctamente. El indicador se apaga y el aparato se reinicia.

¿Con qué frecuencia hay que limpiar el filtro de aire?

Cada 2 semanas. Lávelo suavemente en agua caliente con detergente neutro, enjuáguelo y déjelo secar completamente a la sombra antes de reinstalarlo.

¿Qué significan las indicaciones "LO" y "HI" en la pantalla?

"LO" aparece cuando la humedad ambiente es inferior al 35 %. "HI" aparece cuando supera el 95 %. Son indicadores de medición.

¿El aparato se apaga solo, es normal?

Sí, puede deberse a la seguridad térmica en caso de sobrecalentamiento. Desenchufe el aparato, espere unos 15 minutos, luego vuelva a enchufarlo. Si el problema persiste, contacte a un servicio técnico autorizado.

¿Puedo usar un alargador o adaptador?

No, nunca use un adaptador. El enchufe debe ser adecuado para el aparato y estar conectado a tierra (16 A mínimo). Use solo un enchufe de pared estándar.

¿Qué tipo de gas refrigerante contiene este aparato?

El modelo DH 101 contiene 45 g de R290, un gas refrigerante inflamable. No perfore el circuito y evite cualquier fuente de llama cerca.

¿Cómo transportar el aparato de forma segura?

Use el asa de transporte situada en la parte superior (3). No fuerce el cable ni voltee el aparato. Antes del transporte, vacíe el depósito de agua.

¿Puedo dejar el aparato funcionando sin supervisión?

No se recomienda dejar el aparato sin supervisión. Sin embargo, está equipado con parada automática en caso de depósito lleno o sobrecalentamiento. Para uso prolongado, verifique regularmente el filtro y el depósito.

¿Qué hacer en caso de mal funcionamiento o avería?

Consulte la tabla de fallos en el manual. Si el problema persiste, no desmonte el aparato. Confíelo a un servicio técnico autorizado. Las reparaciones en el circuito de refrigeración deben ser realizadas por un profesional certificado.

MANUAL DE USUARIO DH 101 TAURUS

(*) Solo disponible en el modelo DH 201
(**) Solo disponible en el modelo DH 101

Español

Deshumidificador

DH101 / DH201

ESTIMADO CLIENTE,

Le agradecemos que se haya decidido por la compra de un producto de la marca TAURUS-ALPATEC.

Su tecnología, diseño y funcionalidad junto con el hecho de superar las más estrictas normas de calidad le comportarán una total satisfacción de uso y una larga duración del producto.

No instale ni utilice el aire condicionado móvil antes de haber leído este manual atentamente. Guarde este manual de instrucciones por si necesita hacer uso de la garantía y para poder consultarlo en el futuro.

ATENCIÓN

• No utilice ningún medio para acelerar el proceso de desescarche o limpieza diferente de los recomendados por el fabricante.
  -El aparato se guardará en una habitación sin fuentes de ignición de funcionamiento continuo (por ejemplo: llamas abiertas, un aparato de gas o un calentador eléctrico en funcionamiento).

-No se debe perforar ni quemar.

-Tenga en cuenta que los refrigerantes pueden ser inodoros.
-El aparato se instalará, funcionará y guardará en una habitación con una superficie de suelo superior a 4 m².

ATENCIÓN

-Información específica relativa a los aparatos con gas refrigerante R290.

-Lea atentamente todas las advertencias.

- Al desescarchar y limpiar el aparato, no se deben utilizar herramientas diferentes de las recomendadas por el fabricante.

-El aparato se ubicará en un área sin fuentes de ignición permanentes (por ejemplo: llamas abiertas, aparatos de gas o eléctricos en funcionamiento).

-No se debe perforar ni quemar.

-Este aparato (DH101) contiene 45 g (ver etiqueta de clasificación en la parte trasera del equipo) de gas refrigerante R290.

-Este aparato (DH201) contiene 85 g (ver etiqueta de clasificación en la parte trasera del equipo) de gas refrigerante R290.

-El R290 es un gas refrigerante que cumple con las directivas europeas relativas al medio ambiente. No perfore el circuito del refrigerante.

-Si el aparato se instala, opera o guarda en un área no ventilada, la habitación se diseñará de

modo que se impida la acumulación de fugas de refrigerante que pudieran resultar en un riesgo de fuego o explosión debido a la ignición del refrigerante provocada por calentadores eléctricos, estufas u otras fuentes de ignición.

- El aparato se debe guardar de modo que se impida un fallo mecánico.

- Las personas que trabajen en el circuito del refrigerante deben contar con la certificación adecuada expedida por una organización acreditada que garantice su competencia en el manejo de refrigerantes de acuerdo con una evaluación específica reconocida por asociaciones del sector.

- Las reparaciones se efectuarán siguiendo las recomendaciones del fabricante. Los trabajos de mantenimiento y reparación que requieran la asistencia de personal cualificado se llevarán a cabo bajo la supervisión de una persona cualificada en el uso de refrigerantes inflamables.

CONSEJOS Y ADVERTENCIAS DE SEGURIDAD

- Este aparato puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, siempre bajo supervisión o si reciben instrucciones de uso del aparato de forma segura y comprendiendo los peligros que implica.

- Este aparato no es un juguete. Los niños deberán estar vigilados para garantizar que no juegan con el aparato.

- No permita a los niños realizar tareas de limpieza y mantenimiento sin supervisión.

- Instale el aparato conforme a las normativas nacionales.

- Deje una distancia de 20 cm con respecto a las paredes u otros obstáculos y el aparato. No cubra ni obstruya los laterales del aparato, deje un espacio mínimo de 20 cm alrededor del mismo.

- El aparato requiere una ventilación adecuada con el fin de que funcione correctamente.

- El fusible utilizado en el aparato es del tipo: 3T/4T-Series, características eléctricas: 2A;250VAC;T;L.

- Si el cable principal está dañado, debe ser reemplazado. Lleve el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo o

repararlo ya que puede resultar peligroso.

- Antes de conectar el aparato, compruebe que el voltaje indicado en la placa de identificación coincide con la tensión en la placa de características.

- Conecte el aparato a una base provista de toma de tierra y que soporte 16 amperios.

- El enchufe del aparato debe coincidir con la toma de corriente eléctrica. Nunca se debe modificar el enchufe. No utilice adaptadores de clavija.

- No fuerce el cable de alimentación. No utilice el cable de alimentación para levantar, transportar o desenchufar el aparato.

- No enrolle el cable de alimentación alrededor del aparato.

- Compruebe que el cable eléctrico no está doblado ni aplastado.

- No deje que el cable de alimentación quede colgando o entre en contacto con las superficies calientes del aparato.

- Compruebe el estado del cable de conexión. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

- Como protección adicional para la instalación eléctrica, se recomienda utilizar un dispositivo de corriente diferencial con una sensibilidad máxima de 30 mA. Consulte con un instalador eléctrico.

- No toque la clavija de conexión con las manos mojadas.

- No utilice el aparato si el cable o el enchufe están dañados.

- Si se rompe alguna de las protecciones del aparato, desconéctelo de inmediato

- para evitar que se produzca una descarga eléctrica.

- No utilice el aparato si se ha caído, hay signos visibles de daños, o existe alguna fuga.

- Utilice el aparato en una zona bien ventilada.

- Si el aparato se va a utilizar en la misma habitación que otros aparatos de gas o combustible, asegúrese de que la habitación está bien ventilada.

- No coloque el aparato bajo la luz solar directa.

- Sitúe el aparato sobre una superficie plana, estable y apta, alejada de otras fuentes de calor y de posibles salpicaduras de agua.

- No utilice ni guarde el aparato a la intemperie.

- No exponga el aparato a la lluvia o a la humedad. El contacto del aparato con el agua hace que aumente el riesgo de descarga eléctrica.

- ADVERTENCIA: No utilice el aparato cerca del agua.

- No fuerce el cable de alimentación. No utilice el cable de alimentación para levantar, transportar o desenchufar el aparato. Mantenga el aparato lejos de fuentes de calor y cantos vivos.

UTILIZACIÓN Y CUIDADOS

- Antes de cada uso, desenrolle completamente el cable de alimentación.

- No utilice el aparato si el interruptor de encendido/apagado no funciona. No retire las patas del aparato. No mueva el aparato mientras está en uso.

- Utilice las asas para transportarlo.

- No dé la vuelta al aparato mientras está en uso o conectado a la red.

- Desenchufe el aparato de la red eléctrica cuando no se utilice y antes de realizar cualquier operación de limpieza.

- Guarde el aparato fuera del alcance de los niños y/o personas con capacidades físicas, sensoriales o mentales reducidas o no familiarizados con su uso.

- No exponga el aparato a temperaturas extremas. Mantenga y guarde el aparato en un lugar seco, sin polvo y alejado de la luz del sol. No deje el aparato sin vigilancia. Ahorrará energía y prolongará la vida útil del aparato.

MANTENIMIENTO

- Asegúrese de que el servicio de mantenimiento del aparato es realizado por personal especializado y que, si se necesitan accesorios / recambios, estos sean originales.

- Todo uso indebido o que incumpla las instrucciones de uso puede ser peligroso, anulando la garantía y responsabilidad del fabricante.

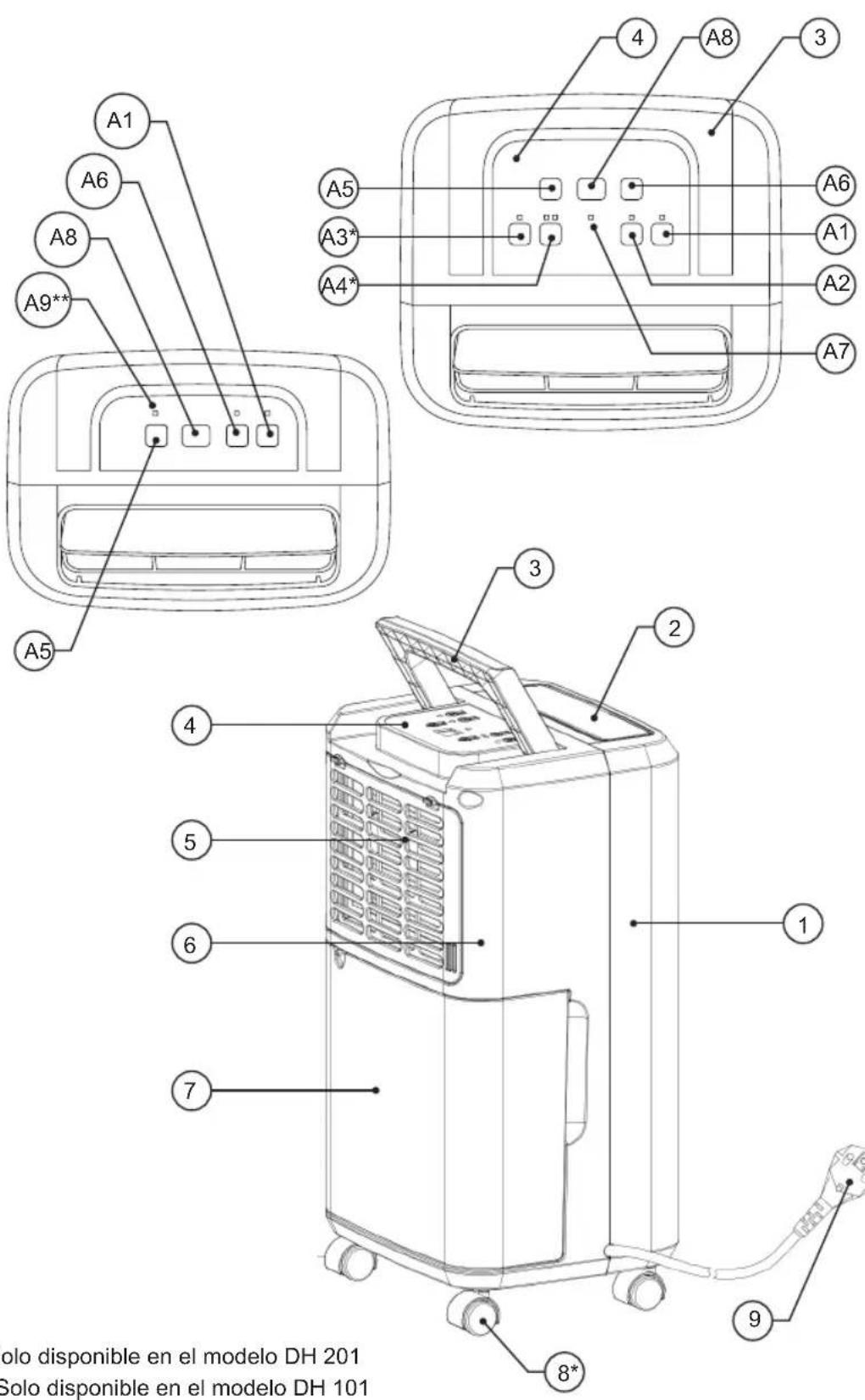

DESCRIPCIÓN

1 Cubierta delantera

2 Tapa

3 Asa de transporte

4 Panel de control

5 Tapa del filtro

6 Cubierta trasera

7 Depósito

8 Ruedas (*)

9 Cable de alimentación

A1 Botón de encendido/apagado (on/off)

A2 Botón temporizador

A3 Botón para secado de colada (*)

A4 Botón de velocidad del ventilador (*)

A5 Botón UP (más)

A6 Botón DOWN (menos)

A7 Indicador de nivel de llenado de depósito

A8 Pantalla digital

A9 Indicador de desescarche (**)

(*) Solo disponible en el modelo DH 201

(**) Solo disponible en el modelo DH 101

INSTRUCCIONES DE USO

ANTES DEL PRIMER USO:

- Asegúrese de que ha retirado todo el material de embalaje del producto.

UTILIZACIÓN

• Desenrolle completamente el cable antes de enchufarlo.
• Conecte el aparato a la red principal. Abra la tapa (2).
• Oriente el aparato para dirigir el flujo de aire hacia la dirección deseada.
• Ponga el aparato en marcha, accionando el botón on/off.
• Seleccione la función deseada.
• Seleccione la velocidad deseada (A4).
• Para evitar un arranque brusco del ventilador, se recomienda comenzar en la posición de velocidad más baja y, una vez que se ha conectado el ventilador, aumentar la velocidad gradualmente hasta la posición deseada.

NIVEL DE HUMEDAD:

• Cuando el aparato está conectado, la pantalla digital (A8) muestra el nivel de humedad en la atmósfera.
• El nivel de humedad puede modificarse con los botones de humedad UP (A5) y DOWN (A6), y se puede ajustar entre el 30% y el 90% en intervalos de 5%. Al alcanzar la humedad seleccionada, el aparato se detiene automáticamente.
• Si el nivel de humedad ambiental es inferior al 35%, en la pantalla digital aparecerá «LO».

- Si el nivel de humedad ambiental es superior al 95%, en la pantalla digital aparecerá «HI».

FUNCIÓN VENTILACIÓN:

• (*) Solo disponible en el modelo DH 201
• Seleccione la posición ventilador.
• Seleccione la velocidad de ventilación deseada.

INDICADOR DE DEPÓSITO LLENO:

• Si el depósito de drenaje está lleno, la luz indicadora de nivel de llenado se encenderá (A7), el funcionamiento se detendrá automáticamente y el zumbador sonará 15 veces para alertar al usuario que tiene que vaciar el agua del depósito de drenaje.

• Vaciado del depósito de agua: Sujete el centro de la parte superior e inferior del depósito de agua con ambas manos y extráigalo suavemente.

• Vacíe el agua acumulada.

• Vuelva a colocar el depósito en su posición original. La luz del indicador de llenado del depósito se apagará.
• Si el depósito no se coloca correctamente, el sensor de «depósito lleno» seguirá activo y el deshumidificador no funcionará.

FUNCIÓN TEMPORIZADOR:

• (*) Solo disponible en el modelo DH 201
• Es posible controlar el tiempo de funcionamiento del aparato con el botón de temporizador (A2)

DESCONEXIÓN USANDO EL TEMPORIZADOR:

• Con el aparato encendido, presione el botón de temporizador (A2) tantas veces como sea necesario para ajustar la hora a la que quiere que el aparato se desconecte automáticamente.
• Cada presión supone un intervalo de 1 hora, hasta un total de 24 horas. La hora seleccionada parpadeará en la pantalla para indicar que se ha fijado y la luz del temporizador se encenderá. Para cancelar el temporizador, presione el botón de temporizador (A2) hasta que en la pantalla aparezca 0.

ENCENDIDO USANDO EL TEMPORIZADOR:

- Con el aparato apagado, presione el botón de temporizador (A2) tantas veces como sea necesario para ajustar la hora a la que quiere que el aparato se conecte automáticamente. Cada presión supone un intervalo de 1 hora hasta un total de 24 horas.

FUNCIÓN SECADO DE ROPA:

- (*) Solo disponible en el modelo DH 201:

- Presione el botón de secado de la ropa (A3) para la función de secado de la colada.

UNA VEZ FINALIZADO EL USO DEL APARATO:

• Detenga el aparato con el interruptor on/off.
• Desenchufe el aparato de la red eléctrica
• Recoja el cable e introdúzcalo en el alojamiento cable.
• Cierre la tapa
• Retire el agua del depósito.
• Limpie el aparato.

ASA/S DE TRANSPORTE:

- Este aparato dispone de un asa en la parte superior del equipo facilitar su transporte (3).

PROTECTOR TÉRMICO DE SEGURIDAD:

- El aparato dispone de un dispositivo térmico de seguridad que protege el aparato de cualquier sobrecalentamiento. Si el aparato se desconecta por sí mismo y no vuelve a conectarse, proceda a desenchufarlo de la red y espere unos 15 minutos antes de volver a conectarlo. Si sigue sin funcionar, acuda a uno de los servicios de asistencia técnica autorizados.

LIMPIEZA

• Desenchufe el aparato de la red y deje que se enfríe antes de iniciar cualquier operación de limpieza.
• Limpie el conjunto eléctrico y el conector de red con un paño húmedo y séquelos después. NUNCA LOS SUMERJA EN AGUA O CUALQUIER OTRO LÍQUIDO.
• Limpie el aparato con un paño húmedo impregnado con unas gotas de detergente.
• No utilice disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato.
• No deje entrar agua u otro líquido por las aberturas de ventilación para evitar daños en las partes operativas interiores del aparato.
• No sumerja el aparato en agua u otro líquido ni ponerlo bajo el grifo.
• Si el aparato no se mantiene en buen estado de limpieza, su superficie puede degradarse y afectar de forma inexorable la duración de la vida del aparato y provocar una situación peligrosa.

- Seque todas las partes antes de su montaje y almacenamiento.

LIMPIEZA DEL FILTRO DE AIRE:

• Limpie los filtros de aire cada 2 semanas. Si el filtro de aire está bloqueado con polvo, su eficacia se reducirá.
• Lave los filtros de aire sumergiéndolos con cuidado en agua caliente con un detergente neutro, enjuáguelos y deje que se sequen por completo en un lugar a la sombra.
• Instale los filtros cuidadosamente tras haberlos limpiado

AVERÍAS Y REPARACIÓN

• En caso de avería u otro tipo de problemas, lleve el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo o repararlo ya que puede resultar peligroso.
• En caso de detectar cualquier anomalía consulte la siguiente tabla:

El aparato contiene refrigerante inflamable.

PARA VERSIONES DEL PRODUCTO EN LA UE Y/O SI FUERAN DE APLICACIÓN EN SU PAÍS: ECOLOGÍA Y RECICLABILIDAD DEL PRODUCTO

• Los materiales del embalaje del aparato están integrados en un sistema de recogida, clasificación y reciclaje del embalaje. Si desea deshacerse de ellos, puede utilizar los contenedores públicos apropiados para cada tipo de material.
• El producto está exento de concentraciones de sustancias que se puedan considerar dañinas para el medio ambiente.

Este símbolo significa que, si desea deshacerse del producto una vez finalizada su vida útil, deberá depositarlo por los medios adecuados en un gestor de residuos autorizado para la recogida

selectiva de Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Este aparato cumple con la Directiva 2014/35/UE de Baja Tensión, con la Directiva 2014/30/UE de Compatibilidad Electromagnética, con la Directiva 2011/65/EU sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos y con la Directiva 2009/125/CE sobre los requisitos de diseño ecológico aplicable a los productos relacionados con la energía.

INSTRUCCIONES PARA LA REPARACIÓN DE ELECTRODOMÉSTICOS QUE CONTIENEN R290

INSTRUCCIONES GENERALES CONTROLES A LA ZONA

-Antes de comenzar a trabajar en sistemas que contienen refrigerantes inflamables, se requieren controles de seguridad para garantizar que se minimice el riesgo de ignición. Para reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de realizar trabajos en el sistema.

- El trabajo se realizará bajo un procedimiento controlado a fin de minimizar el riesgo de presencia de un gas o vapor inflamable mientras se realiza el trabajo.

ÁREA DE TRABAJO GENERAL

- Todo el personal de mantenimiento y otras personas que trabajen en el área local recibirán instrucciones sobre la naturaleza del trabajo que se está llevando a cabo. Se debe evitar el trabajo en espacios confinados. El área alrededor del espacio de trabajo se seccionará. Asegúrese de que las condiciones dentro del área se hayan hecho seguras mediante el control del material inflamable.

COMPROBANDO LA PRESENCIA DE REFRIGERANTE

- El área debe verificarse con un detector de refrigerante apropiado antes y durante el trabajo, para asegurar que el técnico conozca las atmósferas potencialmente inflamables. Asegúrese de que el equipo de protección contra fugas que se está utilizando sea adecuado para su uso con refrigerantes inflamables, es decir, antiempañamiento, sellado adecuado o intrínsecamente seguro.

PRESENCIA DE EXTINTOR

- Si se va a realizar un trabajo en caliente en el equipo de refrigeración o en cualquier pieza asociada, se debe tener a mano un equipo apropiado para extinguir el fuego. Tenga un extintor de polvo seco o CO _2 adyacente al área de carga.

SIN FUENTES DE IGNICIÓN

- Ninguna persona que realice un trabajo en relación con un sistema de refrigeración que implique exponer cualquier trabajo de tubería que contenga o haya contenido refrigerante inflamable deberá utilizar cualquier fuente de ignición de forma que pueda ocasionar un incendio o una explosión. Todas las posibles fuentes de ignición, incluido el tabaquismo, deben mantenerse lo suficientemente lejos del sitio de instalación, reparación, eliminación y eliminación, durante el cual es posible que se libere refrigerante inflamable en el espacio circundante. Antes de que se lleve a cabo el trabajo, se debe inspeccionar el área alrededor del equipo para asegurarse de que no haya peligros inflamables ni riesgos de ignición. Los letreros de “No Fumar” serán desplegados.

ÁREA VENTILADA

- Asegúrese de que el área esté abierta o que esté adecuadamente ventilada antes de ingresar al sistema o realizar cualquier trabajo en caliente. Un grado de ventilación continuará durante el período en que se realice el trabajo. La ventilación debe dispersar con seguridad cualquier refrigerante liberado y preferiblemente expulsarlo externamente a la atmósfera.

CONTROLES AL EQUIPO DE REFRIGERACIÓN

- Cuando se cambien componentes eléctricos, deberán ser aptos para el propósito y la especificación correcta. En todo momento se deben seguir las pautas de mantenimiento y servicio del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener asistencia. Las siguientes comprobaciones se aplicarán a las instalaciones que utilizan refrigerantes inflamables: el tamaño de la carga está de acuerdo con el tamaño de la habitación en la que se instalan las piezas que contienen refrigerante; la maquinaria de ventilación y las salidas funcionan correctamente y no están obstruidas; si se utiliza un circuito de refrigeración indirecto, se debe verificar la presencia de refrigerante en el circuito secundario; el marcado en el equipo continúa siendo visible y legible. Marcas y signos que son ilegibles deben ser corregidos; Las tuberías o componentes de refrigeración están instalados en una posición en la que es poco probable que estén expuestos a cualquier sustancia que pueda co-

rroer el componente que contiene refrigerantes, a menos que los componentes estén construidos con materiales que sean intrínsecamente resistentes a la corrosión o que estén adecuadamente protegidos contra la corroción.

CONTROLES A DISPOSITIVOS ELÉCTRICOS

- La reparación y el mantenimiento de los componentes eléctricos deben incluir controles de seguridad iniciales y procedimientos de inspección de componentes. Si existe una falla que podría comprometer la seguridad, entonces no se deberá conectar ningún suministro eléctrico al circuito hasta que no se haya solucionado satisfactoriamente. Si la falla no se puede corregir de inmediato, pero es necesario continuar con la operación, se debe usar una solución temporal adecuada. Esto se informará al propietario del equipo para que se notifique a todas las partes.

- Las verificaciones de seguridad iniciales deben incluir: que los condensadores estén descargados: esto debe hacerse de manera segura para evitar la posibilidad de chispas; que no hay cables y componentes eléctricos activos expuestos durante la carga, recuperación o purga del sistema; que hay continuidad de la vinculación de la tierra.

REPARACIONES DE COMPONENTES SELLADOS

- Durante las reparaciones de los componentes sellados, todos los suministros eléctricos deben desconectarse del equipo que se está trabajando antes de retirar las cubiertas selladas, etc. Si es absolutamente necesario tener un suministro eléctrico al equipo durante el servicio, entonces una forma de funcionamiento permanente de La detección de fugas se debe ubicar en el punto más crítico para advertir sobre una situación potencialmente peligrosa.

- Se deberá prestar especial atención a lo siguiente para garantizar que, al trabajar con componentes eléctricos, la carcasa no se modifique de forma que se vea afectado el nivel de protección. Esto debe incluir daños a los cables, un número excesivo de conexiones, terminales no hechas a la especificación original, daños a las juntas, ajuste incorrecto de los prensaestopas, etc. Asegúrese de que el aparato esté montado de forma segura. Asegúrese de que las juntas o los materiales de sellado no se hayan degradado de manera

que ya no sirvan para prevenir la entrada de atmósferas inflamables. Las piezas de repuesto deben estar de acuerdo con las especificaciones del fabricante.

- NOTA El uso de sellador de silicio puede inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes intrínsecamente seguros no tienen que ser aislados antes de trabajar en ellos.

REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS

- No aplique cargas inductivas o de capacitancia permanentes al circuito sin asegurarse de que esto no exceda el voltaje y la corriente permitidos para el equipo en uso.

- Los componentes intrínsecamente seguros son los únicos tipos en los que se puede trabajar mientras se vive en presencia de una atmósfera inflamable. El aparato de prueba debe tener la calificación correcta. Reemplace los componentes solo con partes especificadas por el fabricante. Otras partes pueden provocar la ignición de refrigerante en la atmósfera por una fuga.

CABLEADO

- Verifique que el cableado no esté sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La verificación también tendrá en cuenta los efectos del envejecimiento o la vibración continua de fuentes tales como compresores o ventiladores.

DETECCIÓN DE REFRIGERANTES INFLAMABLES.

- Bajo ninguna circunstancia se deberán usar fuentes de ignición potenciales en la búsqueda o detección de fugas de refrigernate. Ne se debe usar una antorcha de haluro (o cualquier otro detector que use una llama desnuda).

MÉTODOS DE DETECCIÓN DE FUGAS

- Los siguientes métodos de detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Se deben usar detectores electrónicos de fugas para detectar refrigerantes inflamables, pero la sensibilidad puede no ser adecuada o puede requerir una recalibración. (El equipo de detección se debe calibrar en un área sin

refrigerante). Asegúrese de que el detector no sea una fuente de ignición potencial y sea adecuado para el refrigerante utilizado. El equipo de detección de fugas se ajustará a un porcentaje del LFL del refrigerante y se calibrará con el refrigerante empleado y se confirmará el porcentaje apropiado de gas (máximo del 25%). Los fluidos de detección de fugas son adecuados para usar con la mayoría de los refrigerantes, pero se debe evitar el uso de detergentes que contengan cloro, ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se sospecha una fuga, todas las llamas desnudas deben ser eliminadas / extinguidas. Si se encuentra una fuga de refrigerante que requiere soldadura fuerte, todo el refrigerante debe ser recuperado del sistema o aislado (por medio de válvulas de cierre) en una parte del sistema alejada de la fuga. El nitrógeno libre de oxígeno (OFN) se debe purgar a través del sistema antes y durante el proceso de soldadura fuerte.

EXTRACCIÓN Y EVACUACIÓN

- Cuando se rompa en el circuito de refrigerante para realizar reparaciones, o para cualquier otro propósito, se deben usar procedimientos convencionales. Sin embargo, es importante que se sigan las mejores prácticas ya que la inflamabilidad es una consideración. Se debe cumplir el siguiente procedimiento: eliminar el refrigerante; purgar el circuito con gas inerte; evacuar; purgar de nuevo con gas inerte; abra el circuito cortando o soldando. La carga de refrigerante se recuperará en los cilindros de recuperación correctos. El sistema se „purgará” con OFN para hacer que la unidad sea segura. Este proceso puede necesitar repetirse varias veces. El aire comprimido u oxígeno no se debe usar para esta tarea. El enjuague debe lograrse rompiendo el vacío en el sistema con OFN y continua llenándose hasta que se logre la presión de trabajo, luego se expulse a la atmósfera y finalmente se reduzca al vacío. Este proceso se repetirá hasta que no haya refrigerante dentro del sistema. Cuando se utiliza la carga final de OFN, el sistema debe descargarse a la presión atmosférica para permitir que se lleve a cabo el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura fuerte en la tubería. Asegúrese de que la salida de la bomba de vacío no esté cerca de ninguna fuente de ignición y que haya ventilación disponible.

PROCEDIMIENTOS DE CARGA

• Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos.
• Asegúrese de que no haya contaminación de diferentes refrigerantes cuando utilice el equipo de carga. Las mangueras o líneas deben ser lo más cortas posible para minimizar la cantidad de refrigerante que contienen.
• Los cilindros deben mantenerse en posición vertical.
• Asegúrese de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante.
• Etiquete el sistema cuando la carga esté completa (si no es así).
• Se debe tener extremo cuidado de no sobrelle- nar el sistema de refrigeración.
• Antes de recargar el sistema, se someterá a prueba de presión con OFN. El sistema se probará contra fugas al finalizar la carga, pero antes de la puesta en marcha. Se debe realizar una prueba de fuga de seguimiento antes de abandonar el sitio.

DESMANTELAMIENTO

- Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y todos sus detalles. Se recomienda como buena práctica que todos los refrigerantes se recuperen de manera segura. Antes de llevar a cabo la tarea, se tomará una muestra de aceite y refrigerante en caso de que se requiera un análisis antes de la reutilización del refrigerante regenerado. Es esencial que la energía eléctrica esté disponible antes de comenzar la tarea.

a) Familiarizarse con el equipo y su funcionamiento.
b) Aislar el sistema eléctricamente.
c) Antes de intentar el procedimiento, asegúrese de que: el equipo de manejo mecánico esté disponible, si es necesario, para el manejo de cilindros de refrigerante; todo el equipo de protección personal está disponible y se usa correctamente; el proceso de recuperación es supervisado en todo momento por una persona competente; Los equipos y cilindros de recuperación cumplen con los estándares apropiados.

d) Bombee el sistema de refrigerante, si es posible.

e) Si no es posible el vacío, haga un colector para que el refrigerante se pueda extraer de varias partes del sistema.

f) Asegúrese de que el cilindro esté situado en la báscula antes de que tenga lugar la recuperación.

g) Arranque la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante.

h) No llene demasiado los cilindros. (No más del 80% de carga líquida de volumen).

i) No exceda la presión máxima de trabajo del cilindro, aunque sea temporalmente.

j) Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y el equipo se retiren del sitio de inmediato y que todas las válvulas de aislamiento del equipo estén cerradas.

k) El refrigerante recuperado no debe cargarse en otro sistema de refrigeración a menos que haya sido limpiado y verificado.

ETIQUETADO

- El equipo debe estar etiquetado indicando que ha sido desactivado y vaciado del refrigerante. La etiqueta deberá estar fechada y firmada.

- Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante inflamable.

RECUPERACIÓN

- Cuando se retira el refrigerante de un sistema, ya sea para el mantenimiento o la clausura, se recomienda una buena práctica para que todos los refrigerantes se eliminen de manera segura. Al transferir refrigerante a los cilindros, asegúrese de que solo se empleen cilindros de recuperación de refrigerante apropiados. Asegúrese de que esté disponible la cantidad correcta de cilindros para retener la carga total del sistema. Todos los cilindros que se utilizarán están diseñados para el refrigerante recuperado y etiquetados para ese refrigerante (es decir, cilindros especiales para la recuperación de refrigerante). Los cilindros deben estar completos con válvula de alivio de presión y válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de recuperación

vacíos se evacuan y, si es posible, se enfrían antes de que se produzca la recuperación.

- El equipo de recuperación debe estar en buen estado de funcionamiento con un conjunto de instrucciones relativas al equipo que se tiene a mano y debe ser adecuado para la recuperación de refrigerantes inflamables. Además, debe haber un juego de balanzas calibradas disponible y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión libres de fugas y en buenas condiciones. Antes de usar la máquina de recuperación, verifique que esté en buen estado de funcionamiento, que se haya mantenido adecuadamente y que todos los componentes eléctricos asociados estén sellados para evitar el encendido en caso de que se libere refrigerante. Consulte al fabricante si tiene dudas.

- El refrigerante recuperado se devolverá al proveedor de refrigerante en el cilindro de recuperación correcto y se colocará la Nota de transferencia de residuos correspondiente. No mezcle refrigerantes en unidades de recuperación y especialmente no en cilindros.

- Si los compresores o aceites del compresor deben ser removidos, asegúrese de que hayan sido evacuados a un nivel aceptable para asegurarse de que el refrigerante inflamable no permanezca dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Para acelerar este proceso, solo debe emplearse calefacción estéctrica en el cuerpo del compresor. Cuando se extrae el aceite de un sistema, debe llevarse a cabo de manera segura.

COMPETENCIA DEL PERSONAL DE SERVICIO GENERAL

- Se requiere capacitación especial adicional a los procedimientos habituales de reparación de equipos de refrigeración cuando el equipo con refrigerantes inflamables se ve afectado.

- En muchos países, esta capacitación se lleva a cabo por organizaciones nacionales de capacitación que están acreditadas para enseñar las normas de competencia nacional relevantes que pueden establecerse en la legislación.

- La competencia lograda debe estar documentada por un certificado.

FORMACIÓN

• La capacitación debe incluir el contenido de lo siguiente:
• Información sobre el potencial de explosión de refrigerantes inflamables para demostrar que los productos inflamables pueden ser peligrosos si se manipulan sin cuidado.
• Información sobre posibles fuentes de ignición, especialmente aquellas que no son obvias, como encendedores, interruptores de luz, aspiradoras, calentadores eléctricos.
• Información sobre los diferentes conceptos de seguridad:
• Sin ventilación - (ver Cláusula GG.2) La seguridad del aparato no depende de la ventilación de la carcasa. La desconexión del aparato o la apertura de la carcasa no tiene ningún efecto significativo en la seguridad. Sin embargo, es posible que se acumule refrigerante con fugas dentro del gabinete y se liberará una atmósfera inflamable cuando se abra el gabinete.
• Recinto ventilado - (ver Cláusula GG.4) La seguridad del artefacto depende de la ventilación de la carcasa. La desconexión del aparato o la apertura del armario tiene un efecto significativo en la seguridad. Se debe tener cuidado para garantizar una ventilación suficiente antes.
• Sala ventilada - (ver Cláusula GG.5) La seguridad del aparato depende de la ventilación de la habitación. La desconexión del aparato o la apertura de la carcasa no tiene ningún efecto significativo en la seguridad. La ventilación de la habitación no se desconectará durante los procedimientos de reparación.
• Información sobre el concepto de componentes sellados y envolventes sellados según IEC 60079-15: 2010.
• Información sobre los procedimientos de trabajo correctos:

PUESTA EN SERVICIO

• Asegúrese de que el área del piso sea suficiente para la carga de refrigerante o de que el conducto de ventilación esté ensamblado de la manera correcta.
• Conecte las tuberías y realice una prueba de fugas antes de cargar el refrigerante.
• Verifique el equipo de seguridad antes de ponerlo en servicio.

MANTENIMIENTO

• El equipo portátil debe repararse en el exterior o en un taller especialmente equipado para reparar unidades con refrigerantes inflamables.
• Asegure suficiente ventilación en el lugar de reparación.
• Tenga en cuenta que el mal funcionamiento del equipo puede ser causado por la pérdida de refrigerante y es posible que haya una fuga de refrigerante.
• Descargue los condensadores de manera que no provoquen chispas. El procedimiento estándar para cortocircuitar los terminales del condensador generalmente crea chispas.
• Vuelva a armar los armarios sellados con precisión. Si los sellos están desgastados, reemplácelos.
• Verifique el equipo de seguridad antes de ponerlo en servicio.

REPARAR

• El equipo portátil debe repararse en el exterior o en un taller especialmente equipado para reparar unidades con refrigerantes inflamables.
• Asegure suficiente ventilación en el lugar de reparación.
• Tenga en cuenta que el mal funcionamiento del equipo puede ser causado por la pérdida de refrigerante y es posible que haya una fuga de refrigerante.
• Descargue los condensadores de manera que no provoquen chispas.
• Cuando se requiera soldadura fuerte, los siguientes procedimientos se llevarán a cabo en el orden correcto:
• Retire el refrigerante. Si las regulaciones nacionales no requieren la recuperación, drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro. En la duda, una persona debe guardar la salida. Tenga especial cuidado de que el refrigerante drenado no flote nuevamente dentro del edificio.
• Evacuar el circuito de refrigerante.
• Purgue el circuito de refrigerante con nitrógeno durante 5 minutos.
• Evacuar nuevamente.
• Retire las piezas que se reemplazarán cortando, no por llama.

• Purgue el punto de soldadura con nitrógeno durante el procedimiento de soldadura fuerte.

• Realice una prueba de fugas antes de cargar refrigerante.

• Vuelva a armar los armarios sellados con precisión. Si los sellos están desgastados, reemplácelos.
• Verifique el equipo de seguridad antes de ponerlo en servicio.

DESMANTELAMIENTO

• Si la seguridad se ve afectada cuando el equipo se pone fuera de servicio, la carga de refrigerante deberá eliminarse antes de la clausura.
• Asegure una ventilación suficiente en la ubicación del equipo.
• Tenga en cuenta que el mal funcionamiento del equipo puede ser causado por la pérdida de refrigerante y es posible que haya una fuga de refrigerante.
• Descargue los condensadores de manera que no provoquen chispas.
• Retire el refrigerante. Si las regulaciones nacionales no requieren la recuperación, drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro. En la duda, una persona debe guardar la salida. Tenga especial cuidado de que el refrigerante drenado no flote nuevamente dentro del edificio.
• Evacuar el circuito de refrigerante.
• Purgue el circuito de refrigerante con nitrógeno durante 5 minutos.
• Evacuar nuevamente.
• Llene con nitrógeno hasta la presión atmosférica.
• Coloque una etiqueta en el equipo que indique que se retiró el refrigerante.

ELIMINACIÓN

• Asegurar una ventilación suficiente en el lugar de trabajo.
• Retire el refrigerante. Si las regulaciones nacionales no requieren la recuperación, drene el refrigerante hacia el exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro. En la duda, una persona debe guardar la salida. Tenga especial cuidado de que el refrigerante drenado no flote nuevamente dentro del edificio.
• Evacuar el circuito de refrigerante.

• Purgue el circuito de refrigerante con nitrógeno durante 5 minutos.

• Evacuar nuevamente.

• Cortar el compresor y drenar el aceite.

TRANSPORTE, MARCADO Y ALMACENAMIENTO PARA UNIDADES QUE EMPLEAN REFRIGERANTES INFLAMABLES

TRANSPORTE DE EQUIPOS QUE CONTIENEN REFRIGERANTES INFLAMABLES

- Se llama la atención sobre el hecho de que pueden existir regulaciones de transporte adicionales con respecto a los equipos que contienen gases inflamables. La cantidad máxima de equipos o la configuración del equipo, que se permite transportar juntos, estará determinada por las normas de transporte aplicables.

MARCADO DE EQUIPOS CON SIGNOS

• Los avisos de electrodomésticos similares que se usan en un área de trabajo generalmente son tratados por las reglamentaciones locales y brindan los requisitos mínimos para la provisión de señales de seguridad y / o de salud para un lugar de trabajo.
• Se deben mantener todos los letreros requeridos y los empleadores deben asegurarse de que los empleados reciban instrucción y capacitación adecuada y suficiente sobre el significado de las señales de seguridad apropiadas y las acciones que deben tomarse en relación con estas señales.
• La efectividad de los signos no debe verse disminuida por demasiados signos que se colocan juntos.
• Cualquier pictograma utilizado debe ser lo más simple posible y contener solo detalles esenciales.

ELIMINACIÓN DE EQUIPOS QUE UTILIZAN REFRIGERANTES INFLAMABLES

- Ver regulaciones nacionales.

ALMACENAMIENTO DE EQUIPOS / ELECTRODOMÉSTICOS

• El almacenamiento del equipo debe estar de acuerdo con las instrucciones del fabricante.
• Almacenamiento de equipos empacados (sin vender)
• La protección del paquete de almacenamiento debe estar construida de tal manera que el

daño mecánico al equipo dentro del paquete no cause una fuga de la carga de refrigerante.

- La cantidad máxima de equipos permitidos para almacenarse juntos será determinado por las regulaciones locales.

English

Dehumidifier

DH101 / DH201

DEAR CUSTOMER,

selados e envolventes selados segundo a nor- ma IEC 60079-15: 2010.

Este producto goza del reconocimiento y protección de la garantía legal de conformidad con la legislación vigente. Para hacer valer sus derechos o intereses debe acudir a cualquiera de nuestros servicios de asistencia técnica oficiales.

Podrá encontrar el más cercano accediendo al siguiente enlace web: http://taurus-home.com/

También puede solicitar información relacionada poniéndose en contacto con nosotros por el teléfono que aparece al final de este manual.

Puede descargar este manual de instrucciones y sus actualizaciones en http://taurus-home.com

Català

GARANTIA I ASSISTÈNCIA TÈCNICA
