RPLS731B1009 - Interruptor HONEYWELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interruptor mural programable
Marca	Honeywell (Resideo)
Modelo	RPLS731B1009
Alimentación	120 Vca, 50/60 Hz
Carga máxima	2400 W (20 A @ 120 V) resistiva o inductiva, 1 HP motor
Temperatura de funcionamiento	-15 °C a 50 °C (5 °F a 122 °F)
Temperatura de almacenamiento	-20 °C a 50 °C (-4 °F a 122 °F)
Tipo de visualización	Pantalla digital, formato 12h o 24h
Número de programas	Hasta 7 programas horarios
Modos de funcionamiento	Manual (MAN) y automático (AUTO)
Batería de respaldo	Batería recargable integrada (mantiene los programas en caso de corte)
Tipos de cargas compatibles	Resistiva (incandescente, halógena), inductiva (fluorescente, LED con balastro), motor
Protección	Disyuntor requerido; corte de corriente antes de la instalación
Instalación	Requiere un cable neutro (dos cables blancos) en la caja eléctrica
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar solventes.
Restablecimiento	Mediante orificio de restablecimiento con un clip
Garantía	1 año (sin baterías) por Resideo

Preguntas frecuentes - RPLS731B1009 HONEYWELL

¿Qué hacer si la pantalla queda negra después de la instalación?

Verifique que el selector ON/OFF esté en ON. Espere hasta 2 minutos para que la batería se cargue. Si no se muestra nada, restablezca con un clip.

¿Cómo ajustar el reloj?

Presione una tecla de control para mostrar MAN o AUTO. Presione simultáneamente MIN y HOUR para cambiar entre 12h y 24h. Use HOUR y MIN para ajustar la hora, DAY para el día.

¿Por qué no funcionan mis programas?

Asegúrese de que el interruptor esté en modo AUTO y que los programas estén guardados (hora no mostrada como --:--). Verifique el formato 12h/24h y el indicador PM si es necesario.

¿Cómo cambiar entre los modos manual y automático?

Presione el interruptor durante 3 segundos para cambiar de MAN a AUTO o viceversa.

¿Cómo borrar un programa?

Presione PGM para mostrar el programa, luego mantenga presionado PGM durante 3 segundos. La pantalla muestra --:-- cuando el programa se borra.

¿Puedo usar este interruptor con bombillas LED?

Sí, es compatible con cargas inductivas como LED con balastro electrónico, dentro del límite de 2400 W.

¿Qué significa la pantalla parpadeante?

Una pantalla parpadeante de ON u OFF indica una anulación temporal en modo AUTO. El estado vuelve automáticamente al siguiente programa.

¿Cómo restablecer el interruptor?

Use un clip para presionar el botón de restablecimiento (orificio) ubicado debajo de la tapa. La pantalla muestra 0:00.

El interruptor se restablece solo, ¿qué hacer?

Esto puede deberse a una carga inductiva (relé, contactor). Instale un filtro AC130-03 en cada relé o contactor.

¿Cuál es la garantía de este producto?

Resideo garantiza el producto (sin baterías) por 1 año a partir de la fecha de compra. Comuníquese con el servicio al cliente al 1-800-468-1502.

MANUAL DE USUARIO RPLS731B1009 HONEYWELL

Tipo dearga	Carga maximala Ejemplos
Carga resistiva	2400 W (20 A @ 120 V) • iluminacion incandescente • iluminacion halógena • calentador de motores
Carga inductiva	2400 W (20 A @ 120 V) • iluminacion fluorescente • iluminacion fluorescente compacta • iluminacion a sodio • estabilizadores electronicos
Motor	1 hp • bombas filtrantes de piscina • ventiladores

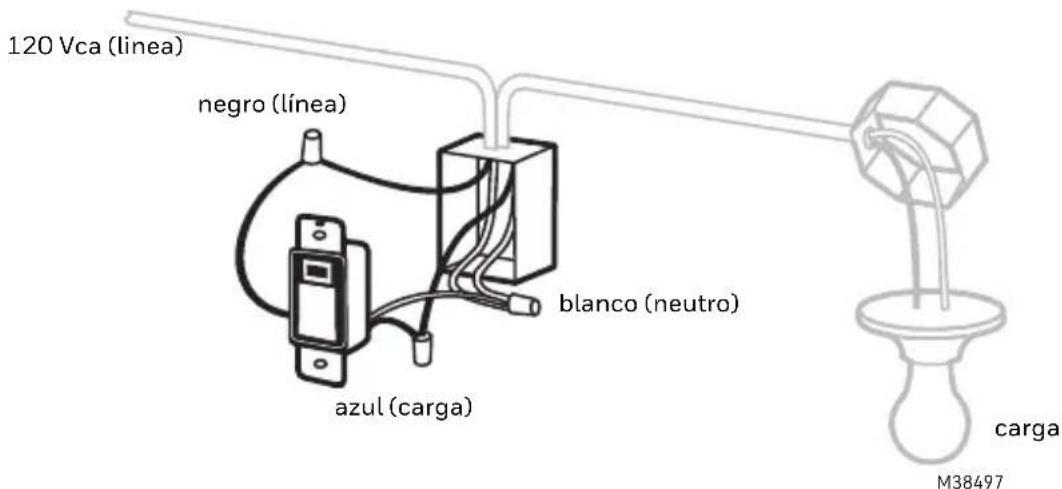

INSTALLACION

NOTA: Este interruptor no pode'utilizar si no hay por lo menos dos cables unidos por un conector dentro de la caja de electricidad.

1. Desconectar el circuito con el interruptor automatico paraatar todo riesgo de electrocución.
2. Retirar el interruptor existente.
3. Instalar el nuevo interruptor como se indica en el diagrama.
4. Reconnectar el circuito con el interruptor automatico.

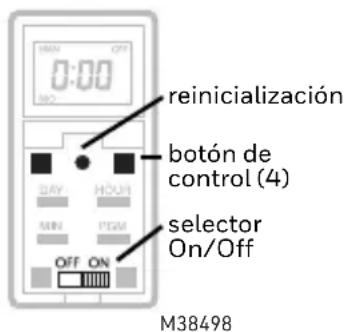

ENCENDIDO

1. Levantar la tapa del interruptor con unPEGUENO destornillador.
2. Asegurar de que el selector ON/OFF está en On.
3. Presionar en Reinicialization con un sujetapapeles. 0:00 parpadeará en la pantalla.

Si en la pantalla no apareciera nada:

• Asegurar de que el selector ON/OFF está bien colocado en ON. Empujarlo a la derecha con unPEGUEÑO destornillador.
• En la primera activación después de la instalación, es posible que la pantalla del interruptor está en blanco o atenuada, o se torne asi cuando encienda la luz. Sin embargo, durante ese tiempo, el interruptor está totalmente funcional. Espere 2 horas para que la bateria integra del interruptor está suficientemente cargada y la pantalla regresará a su contraste normal.

AJUSTE DE LA HORAY EL DIA

NOTA: El interruptoriene de fabrica con el formattingo de 24 horas,que aparece también bajo de una reinicializacion.

1. Para Cambiar entre el formatting de 12 horas y el formatting de 24 horas, proceder de la?sigaune manera:

2. Presionar uno de los botones de control para que el indicator MAN o AUTO aparezca en pantalla.

3. Presionar los botones MIN y HOUR simultánea y brevemente (aparecería: 0:00 para el formatting de 24 horas; 12:00 para el formatting de 12 horas).

4. Ajustar la hora con los botones HOUR y MIN. Si se selección a el formatting de 12 horas, asegurarse de que PM aparezca en la pantalla si el ajuste se hace despues del mediodía.

5. Ajustar el día con el botón DAY.

6. Presionar un boton de control o cerrar la tapa del interruptor.

El interruptor tiene dos发展模式 de funciona bajo (MAN) y automatístico (AUTO). Paracaecharde modo, presionar el interruptor durante 3seguidos hasta que aparezca el mode deseo.

Modo manual

El interruptor programable funciona como un interruptor convencional. Presionar el interruptor para encender o apagar la luz. Aparecen en la pantalla el modo manual (MAN) y el estado de encendido/apagado (ON u OFF).

Modo automático

El interruptorcede el horario programado. Aparecen en la pantalla el modo automatico (AUTO), el número del programa en bajo y (ON u OFF) y el estado de encendido/ apagado. Para cancelar temporariamente el horario

programado, presionar el interruptor. El nuevo estado (ON u OFF) parpadeará en la pantalla para indicar que la situación es temporaria. La cancelación quedará activada hasta que se presione新模式 el interruptor o hasta el inizio del programa seguido.

PROGRAMACION

Se pueda registrar hasta 7 programas. Para registrar un programa, deben definirse la hora de inicio (ON) y la hora de finalización (OFF).

1. Levantar la parte inferior de la tapa del interruptor con un peuño destornillador.
2. Presionar el botón PGM para visualizar un programa, la hora de inizio (ON) y la hora de finalización (OFF). Por exemple, cuando se presiona PGM porsuma vez, el programa 1 (P1) y la hora de inizio (ON) aparecen en pantalla. Aparece -- en lugar de la hora si el programa no fue registrado (es decide, está inactivo).
3. Presionar DAY para seleccionar el dia del programa. Si se desea que el programa se repita todos días de lamania, presionar DAY hasta que aparezcan todos los días.
4. NOTEA: Si desea aplicar el programa a todos los días de lamania, presione DIA hasta que se muestren todos los días. (Este aun@cunta como 1 programa, no 7).
5. Presionar HOUR y MIN paraaabstar la hora de inicio del programa (ON, la hora a la que la luz debe encenderse). Si el interruptor esta configurado en formato de 12 horas, asegurarse de que PM aparezca en la pantallauponés del mediodía.
6. Una vez ingreso ON, la hora de inception del programa, presionar de nuevo PGM para visualizar OFF, la hora de finalizacion del programa.
7. Repetir las etapas 3 a 5 paraaabustar OFF,la hora de finalizacion del programa.Si la hora de inicio seaabusta para cada dia de la semantics,la hora de finalizacion seaabustará automatistically para cada dia.
8. Para definir otro programa, repetir las etapas 2 a 6. Los programas no definidos permanecerán inactivos.
9. Presionar un boton de control o cerrar la tapa del interruptor.

M38500

M38501

Borrar un programa

Presionar el botón PGM hasta selección ar el programa deseado. Mantener presionado durante 3 segundos. En la pantalla aparecerá -- -- cuando se hayarrordo el programa.

SOLUTION DE PROBLEMAS

Pantalla apagada	Verificar el interruptor general del panel de alimentación. Verificar que el selector On/Off está en On. Presionarfirmamente en Reinitialización con性和 de un sujétapeles.
Visualización p立方o irregular La temperatura	Ambiente es inferior a 0°C.
No se pueda携带 entre el formatting de 24 y el de 12 horas	Presionar primero un botón de control para que las manos BASO no SALEAPREZCAN en la pantalla.
Los programas no funciona comoPEARIANTENOS	Verificar que el interruptor está bien programado. Tener enckeña que-:--indica un programa inactivo yOO:OO indica medianoche. Si el interruptor está configurado en formatting de 12 horas, asegurarde que PMaprezca a la izquierda de la pantalla antes del mediodía.
El interruptor se reinicializa sinrzán aparente cuando se lo usa para controlar una cargainductiva como unrelé o uncontactor	La reinitializaciónseDebea la carga.Instalar un bajo (AC130-03) en cada relé o contactor.

FICHE TECHNIQUE

Alimentación: 120 Vca, 50 / 60 Hz

Corte de corriente: El interruptor tiene una pila recargable para salvaguardar los programas en caso de un corte de electricidad. Sin embargo, la pantalla se apaga durante el corte.

GARANTÍA

Resideo garantiza que este producto, excluyendo la batería, no tiene defectos en la mano de obr ni en los materiales en conditiones de uso y servicios normales durante un periodo de uno (1) años desde la Fecha de comprar por parte del comprador original. Si en cualquier momento, durante el periodo de vigencia de la garantía, se determina que el producto está defectuosoupon a la mano de obr o los materiales, Resideo lo reparar o reemplazará (a elección de Resideo).

Si el producto está defectuoso

(i) devuelvalo, con una factura de vente o cualquier(other comprobante de comprar con fecha, al lugar donde lo compró; o

(ii) llama al Servicio de atencion al cliente de Resideo al 1-800-468-1502. En el Servicio de atencion al cliente determinar si el producto debe ser devuelto a la asigniente direccion: Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, o si se le pueda enviar un producto de reemplazo.

Esta garantía no cubre los gastos de remoción ni de reinstalación.Esta garantía no se aplicará si Resideo demuestra que el defecto fue causado por daños que se produjeron,msteadas el producto estuvo en posesión de un consumidor.

La una responsabilidad de Resideo sera la de reparar o reemplazar el producto según los关键时刻esionados anterjornente. RESIDEO NO SERA RESPONSABLE POR LA PERDIDA O EL DANO DE NINGUN TIPO, INCLUYENDO LOS DANOS ACCIDENTALES O RESULTANTES DERIVADOS DIRECTA O INDIRECTAMENTE DEL INCUMPLIMIENTO DE LAS GARANTías, EXPRESAS O IMPLICITAS, O DE OTRAS FALLAS DE ESTE

PRODUCTO. Algunos Estados no permitted la exclusión o limitación de los danios accidentales o resultantes, por lo que esta limitación podra no aplicarse en su caso.

ESTA GARANTIA ES LA UNICA GARANTIA EXPRESA QUE RESIDEO OTORGA SOBRE ESTE PRODUCTO. LA DURACION DE CUALQUIERA DE LAS GARANTIAS IMPLICITAS, INCLUIDAS LAS GARANTIAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN

DETERMINADO, QUEDA, POR EL PRESENTE, LIMITADA A LA DURACION DE UNO ANO DE ESTA GARANTIA. Algunos Estados no permiten limitaciones en relacion a la duracion de una garantia implicita, de forma que la limitacion anterior pueda no aplicarse en su caso.

Esta garantía le otorga derechos legales espécíficos, pero es posible que usted goce de nosotros derechos que varian de un estado aarlo. Si Tiene preguntas acerca de esta garantía,onga a Resideo Customer Relations, 1985 Douglas Dr. Golden Valley, MN 55422 o llama al 1-800-468-1502.

Asistencia技术水平

Si tiene preguntas acerca del functionamento del interruptor programable, visita Residence.com o llama sin cargo al service de atencion al cliente al 1-800-468-1502.

www.resideo.com

69-2457EFS-05 M.S. Rev. 04-22 | Impreso en Estados Unidos

LISTED 26TL ENERGY MANAGEMENT EQUIPMENT
