MANUAL DE USUARIO SCTI9528N3 SCHNEIDER

Manual de instrucciones

Lea atentamente las siguientes instrucciones antes para utilizar este dispositivo. Guarde estas instrucciones para futuras consultas.

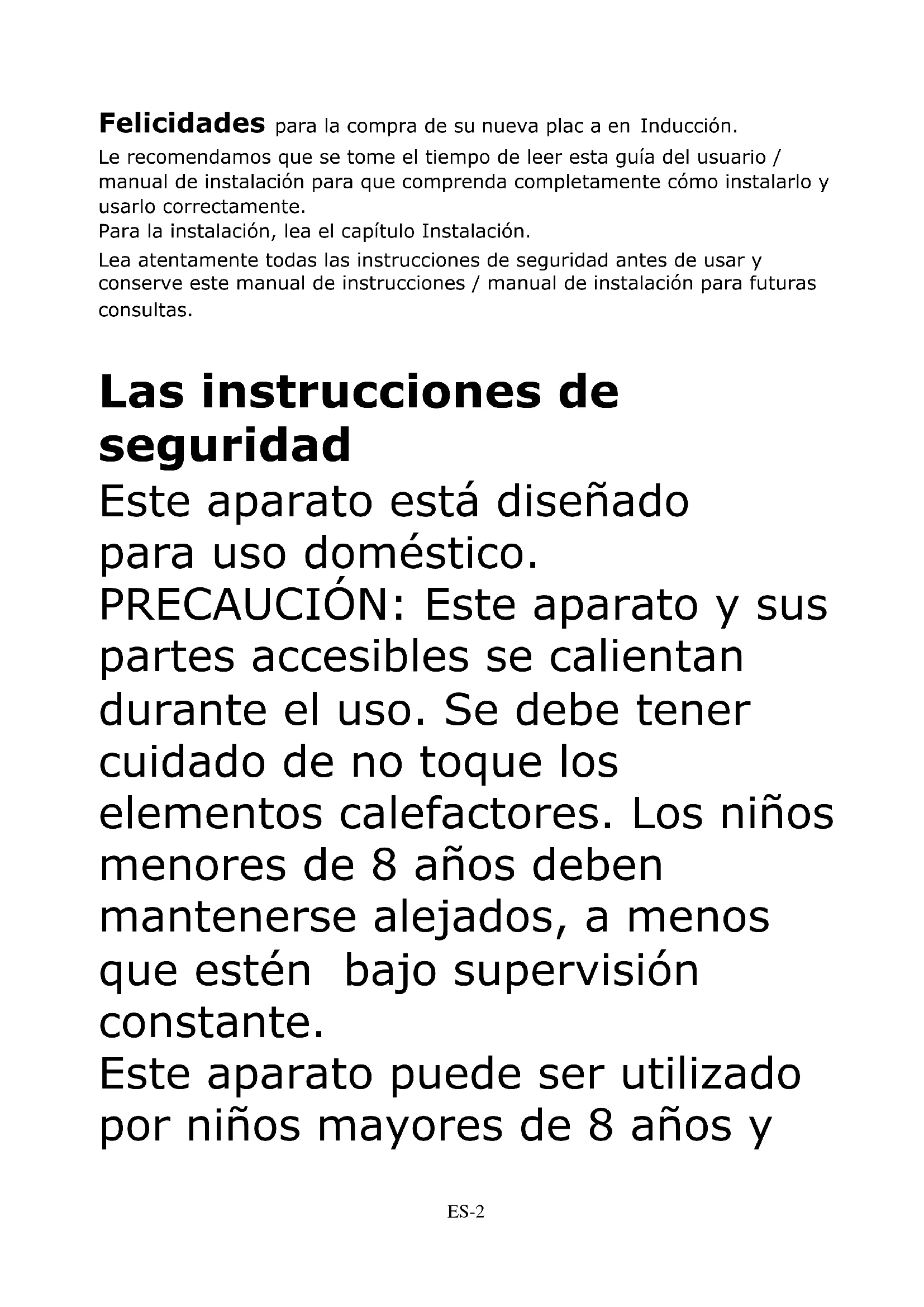

Felicidades para la compra de su nueva plac a en Inducción.

Le recomendamos que se tome el tiempo de leer esta guía del usuario / manual de instalación para que comprenda completamente cómo instalarlo y usarlo correctamente.

Para la instalación, lea el capítulo Instalación.

Lea atentamente todas las instrucciones de seguridad antes de usar y conserve este manual de instrucciones / manual de instalación para futuras consultas.

Las instrucciones de seguridad

Este aparato está diseñado para uso doméstico.

PRECAUCIÓN: Este aparato y sus partes accesibles se calientan durante el uso. Se debe tener cuidado de no toque los elementos calefactores. Los niños menores de 8 años deben mantenerse alejados, a menos que estén bajo supervisión constante.

Este aparato puede ser utilizado por niños mayores de 8 años y

por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre que hayan estado bajo supervisión o hayan recibido instrucciones sobre el uso seguro del dispositivo y que comprendan los peligros que conlleva. Los niños no deben jugar con el dispositivo. Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.

PRECAUCIÓN: Dejar alimentos desatendidos en una encimera con grasa o aceite puede ser peligroso y iniciar un incendio.

ADVERTENCIA: Observe la cocción. En particular, la cocción a corto plazo debe supervisarse sin interrupción.

Se debe tener cuidado de no tocar los elementos calefactores. NUNCA intente apagar un

Encienda el fuego con agua, pero detenga el aparato y luego cubra las llamas, por ejemplo con una funda o una manta ignífuga.

PRECAUCIÓN: Si la superficie está agrietada, desconecte el dispositivo de la fuente de alimentación para evitar el riesgo de descarga eléctrica.

No utilice un limpiador a vapor.

El aparato no está diseñado para ser operado por medio de un temporizador externo o por un sistema de control remoto separado.
Se recomienda no colocar objetos metálicos como cuchillos, tenedores, cucharas y tapas sobre la encimera, ya que pueden calentarse.
La temperatura de las superficies accesibles puede ser alta cuando el aparato está en funcionamiento.
Se debe proporcionar un medio de desconexión de la red de suministro de energía que tenga una distancia de apertura de los contactos de todos los polos en la tubería fija de acuerdo con las reglas

instalación.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio postventa o personas calificadas similares para evitar cualquier peligro.

APUESTA EN MANTENERSE:

Riesgo

fuego: no almacene objetos sobre las superficies de cocción.

PRECAUCIÓN: Utilice únicamente los dispositivos de protección de la encimera diseñados por el fabricante del aparato de cocción

o indicados por el fabricante del aparato en las instrucciones de funcionamiento como adecuados o los dispositivos de protección de la encimera. integrado en el dispositivo. Usar

Los dispositivos de protección inadecuados pueden provocar accidentes.

Después de su uso, apague la encimera con su dispositivo de control y no confíe en el detector de sartenes.

PRECAUCIÓN: Asegúrese de que el dispositivo esté desconectado de la fuente de alimentación antes de reemplazar la lámpara para evitar cualquier riesgo de descarga eléctrica. No utilice productos de limpieza muy abrasivos o raspadores de metal duro para limpiar el vidrio de la encimera, ya que pueden rayar la superficie y hacer que el vidrio se rompa.

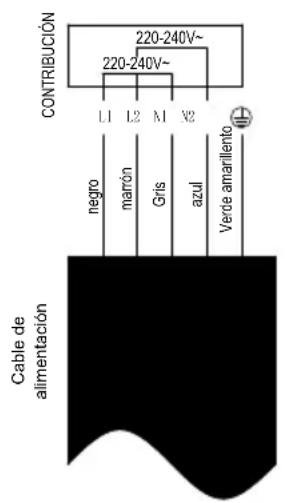

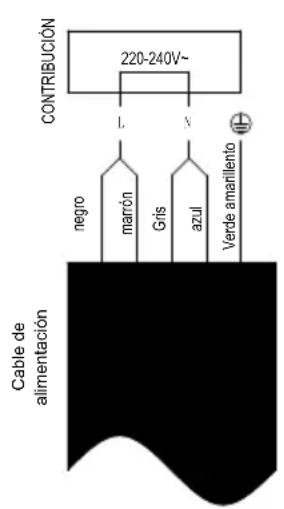

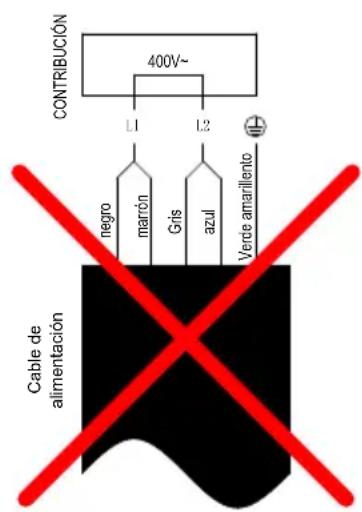

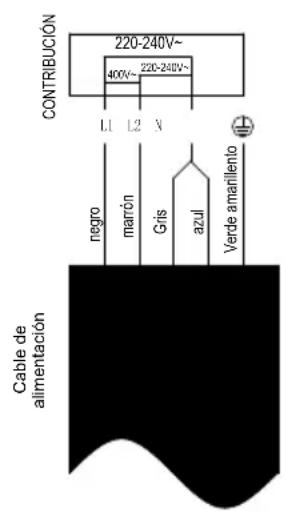

Para la conexión eléctrica, consulte el capítulo " CONEXIÓN ELÉCTRICA "en el manual Para el mantenimiento y la limpieza del aparato, consulte el capítulo "MANTENIMIENTO Y LIMPIEZA".

Instalación Riesgo de shock eléctrico

• Desenchufe la máquina de la toma de corriente antes de realizar cualquier trabajo o mantenimiento en ella.
• La conexión a una red eléctrica estándar con puesta a tierra es obligatoria.
• Las modificaciones en el sistema de cableado de la casa solo pueden ser realizadas por

un electricista calificado.

- No seguir este consejo puede resultar en descargas eléctricas fatales.

Riesgo de salud

Este dispositivo cumple con los estándares de seguridad electromagnética.

Sin embargo, las personas con marcapasos u otros implantes eléctricos (como bombas de insulina) deben consultar a su médico o al fabricante del implante antes de usar este dispositivo para asegurarse de que sus implantes no se vean afectados por él. el campo electromagnético.

No seguir este consejo podría resultar en un accidente fatal.

Peligro: superficie caliente

- Durante el uso, las partes accesibles de este aparato se calentarán lo suficiente como para causar quemaduras.

- No deje su cuerpo, ropa o cualquier otra cosa que no sea el utensilio de cocina apropiado en contacto con el vidrio de inducción hasta que la superficie se haya enfriado.

- Los mangos de las ollas pueden estar calientes al tacto. Asegúrese de que los mangos de las cacerolas no sobresalgan de otras placas de cocción que estén encendidas. Mantenerse

Manijas fuera del alcance de los niños.

- No seguir este consejo puede provocar quemaduras.

Presentacion de producto

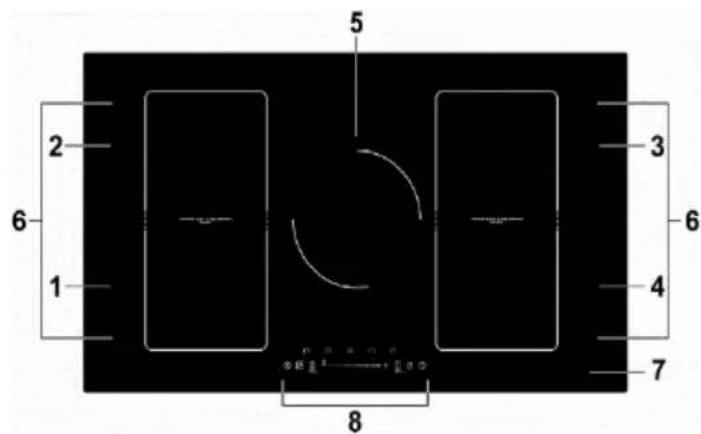

Vista superior

5 2 6 1 3 6 4 7 8

1. Zona de 2000 W, amplificador de 2600 W
2. Zona 1500 W, en amplificador 2000 W
3. Zona de 2000 W, amplificador de 2600 W
4. Zona 1500 W, en amplificador 2000 W
5. Zona de 2300 W, amplificador de 3000 W
6. Zona flexible 2800w, en amplificador 3500W
7. Superficie de vitrocerámica
8. Panel de control

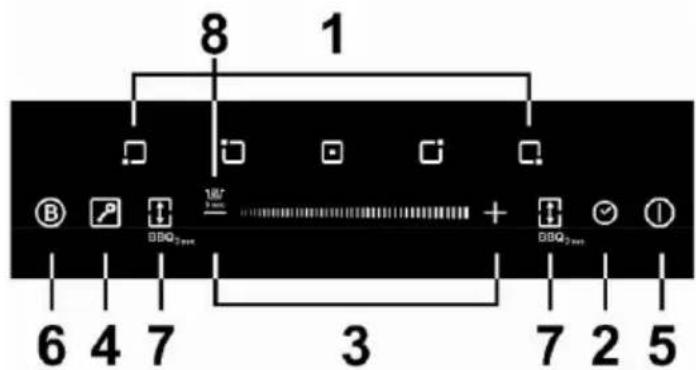

Panel de control

8 1 6 4 7 3 7 2 5

1. Seleccionar el enfoque
2. Activar el temporizador
3. Control deslizante para configurar la temperatura / temporizador
4. Bloquear el panel de control
5. Botón de encendido / apagado
6. Función de impulso
7. (Des) activación de zona flexible / BBQ
8. Selección de la zona de cocción

Un comentario sobre la cocción por inducción

La cocción por inducción es una tecnología de cocción segura, avanzada, eficiente y económica. Funciona mediante vibraciones electromagnéticas que producen calor directamente en la olla, en lugar de calentar indirectamente la superficie del vidrio. El vaso se calienta porque la sartén lo calienta.

Antes de usar su nueva placa de inducción

• Lea esta guía, prestando especial atención a las "Instrucciones de seguridad".
• Retire cualquier película protectora que pueda haber en su placa de inducción.

Usando las teclas de control

• Los controles responden al tacto, por lo que no es necesario presionar.
• Utilice el extremo redondo de su dedo, no el extremo.
• Escuchará un pitido cada vez que se registre una clave.
• Asegúrese de que los controles estén siempre limpios y secos, y que no haya objetos (por ejemplo, utensilios o trapos) cubriéndolos. Incluso una fina capa de agua puede dificultar el uso de los controles del sensor.

Elegir los utensilios de cocina adecuados

Utilice únicamente utensilios de cocina con una base adecuada para inducción.

Busque el símbolo de inducción en el empaque o en el fondo de la sartén.

Puede comprobar si su recipiente es adecuado realizando la prueba del imán. Mueva un imán al fondo de la sartén Si se atrae, la sartén es adecuada para la inducción.

Si no tiene un imán:

Pon un poco de agua en la olla.

1. sí "no parpadea en el panel de control y el agua se está calentando, la olla es adecuada.

- Los utensilios de cocina fabricados con los siguientes materiales no son adecuados: acero inoxidable puro, aluminio o cobre sin base magnética, vidrio, madera, porcelana, cerámica y loza.

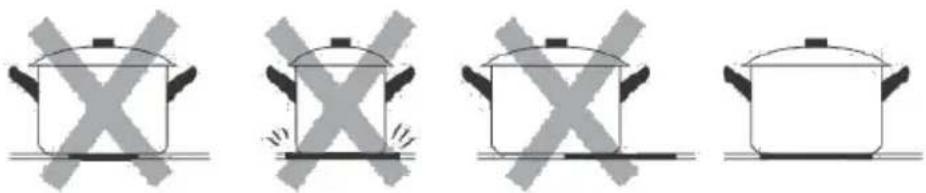

No utilice utensilios de cocina con bordes irregulares o base curva.

Asegúrese de que el fondo de su sartén sea liso, quede plano contra el vidrio y tenga el mismo tamaño que la zona de cocción. Utilice recipientes con un diámetro mayor que la serigrafía del área seleccionada.

Lo más efectivo será usar una olla un poco más grande que el tamaño de la placa calefactora. Si usa una olla más pequeña, la eficiencia puede reducirse.

Es posible que la placa de cocción no detecte un recipiente de menos de 140 mm. Centre siempre su sartén en la zona de cocción.

Siempre levante las ollas de la placa de inducción; no las deslice hacia afuera o pueden rayar el vidrio.

Diámetro de la olla min (mm)

	120
1, 2	mm
	120
3.4	mm
	180
5	mm
	240
Zona flexible	mm

Posibles ruidos de funcionamiento al cocinar con placa de inducción:

• Chirridos: provocados por los utensilios de cocina, depende de su material / tipo de construcción
• Silbido: causado por el uso prolongado de una o más zonas de cocción, así como por el uso de una sartén de diferentes materiales.
• Zumbido: causado por el uso prolongado.
• Ruidos de clic: provocados por operaciones de conmutación electrónica.
• Silbidos y ronquidos: provocados por el funcionamiento del ventilador.

Estos ruidos son normales y de ninguna manera indican una falla.

Algunos dispositivos tienen un fuerte ruido de ventilación, este ruido proviene de los ventiladores debajo del dispositivo que se utilizan para enfriar componentes electrónicos como una computadora, sin esta ventilación la tarjeta fallaría rápidamente. Es tan normal como el ruido. Se trata de una inducción potente en un volumen reducido y, por tanto, requiere una buena refrigeración de los componentes.

Uso de su placa de inducción

Para empezar a cocinar

Toque el control de encendido / apagado durante tres segundos. Después de encender, suena el zumbador, todas las pantallas muestran "-" o "- -", lo que indica que la placa de inducción ha entrado en modo de espera.

I s

Coloque una olla adecuada en la zona de cocción que desee utilizar.

- Asegúrese de que el fondo de la olla y la superficie de la zona de cocción estén limpias y secas.

- Cuando selecciona una zona de cocción presionando el botón correspondiente, su indicador parpadea.

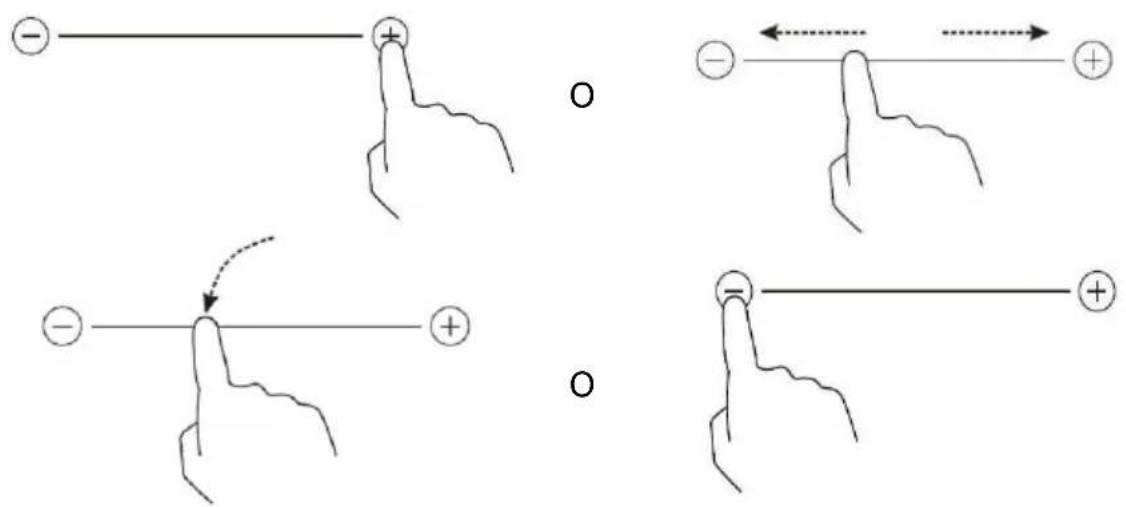

1. Seleccione un nivel de temperatura con los botones de control "-" o "+", o deslice el dedo a lo largo de la barra graduada "deslizante" o simplemente toque cualquier punto de la barra "deslizante".

Presione "-" La potencia disminuye paso a paso hasta el nivel 0 min.

Pulse" + ", la potencia aumenta hasta el nivel 9 máx.

Si se desliza a lo largo de la barra "-", la potencia varía del nivel 2 al 8 o

a la inversa, dependiendo de la dirección de ajuste.

Se muestra la potencia configurada

Si no elige un ajuste de calor en un minuto, la placa de inducción se apagará automáticamente. Deberá volver a empezar desde el paso 1.
Puede cambiar el ajuste de calor en cualquier momento durante la cocción.

sí parpadea alternativamente con el ajuste de temperatura

Esto significa que :

• no ha colocado correctamente la sartén en la zona de cocción o,
• la sartén que está utilizando no es adecuada para la cocción por inducción o,
• la olla es demasiado pequeña o no está bien centrada en la zona de cocción.

La placa no se calentará hasta que se detecte una sartén adecuada en la zona de cocción.

La pantalla se apagará automáticamente después de 1 minuto si no se coloca una bandeja adecuada sobre ella.

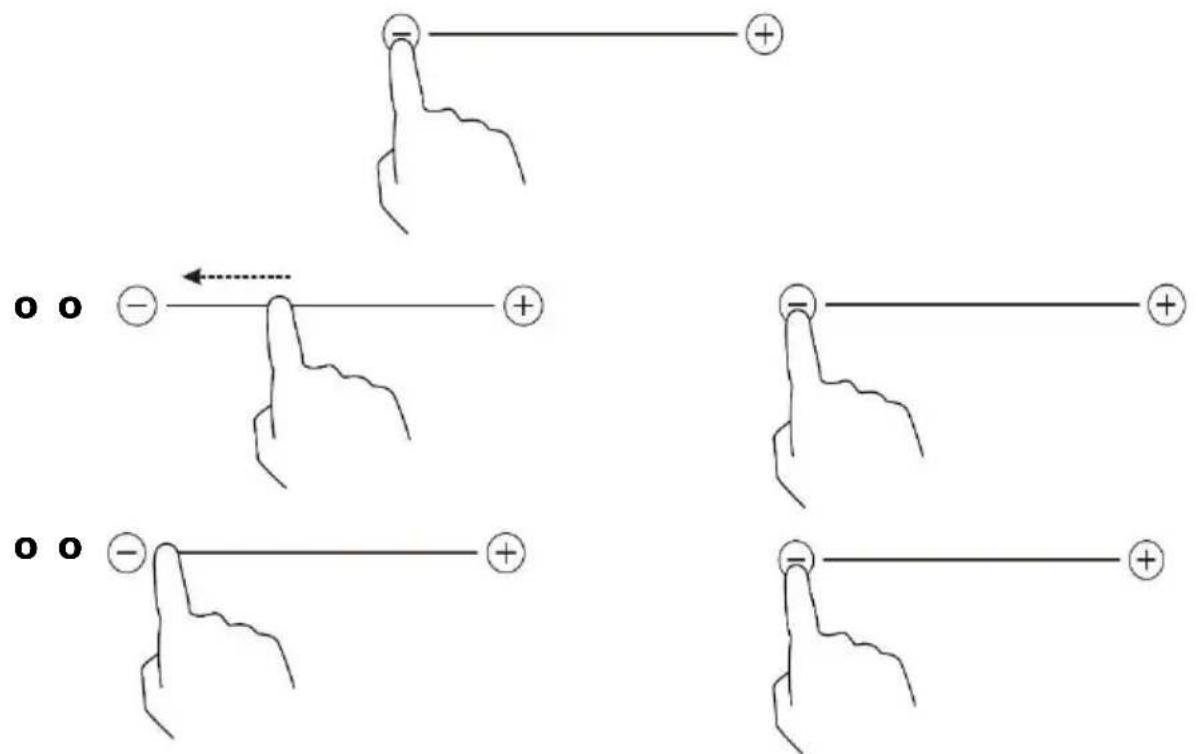

Para terminar de cocinar

Toque el control para seleccionar la zona de cocción que desea apagar.

6

Apague la zona de cocción desplazándose por los ajustes hasta "0" o desliza el dedo por el "control deslizante" hacia la izquierda y luego toca "-"O toque el punto izquierdo del" control deslizante "de la barra graduada, luego toque el" - ".

0 Asegúrese de que la pantalla muestre "0", luego "H".

luego H

Apague la encimera pulsando el interruptor ENCENDIDO APAGADO.

Preste atención a las superficies calientes "H" indica qué área de la cocción está caliente al tacto.

Desaparecerá cuando la superficie se enfríe a una temperatura segura.

Si desea calentar otras ollas, use el área que aún está caliente para ahorrar energía.

Uso de la función Boost

Boost es una función que le permite calentar un área a mayor potencia durante 5 minutos. Vos tambien Puede lograr una cocción más potente y rápida.

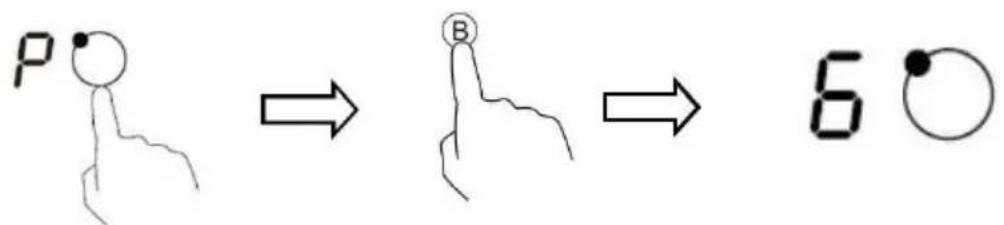

Activación de la función "boost"

1. Presione el botón en el panel de control correspondiente a la zona de cocción para la que desea utilizar la función Boost, un indicador junto al botón parpadea.

1. Presione el botón de función Boost, la chimenea comenzará a funcionar en modo Boost. La pantalla de potencia muestra "P" para indicar que la zona está en modo de refuerzo.

1. La potencia de refuerzo estará activa durante 5 minutos. Luego, la energía vuelve a la establecida antes del modo Boost.

1. Si desea cancelar el modo Boost, toque "-" o "+" de la zona en cuestión, un indicador junto al botón parpadea. Luego presione el botón Boost. La zona volverá a la potencia configurada previamente (antes de la función Boost).

P B 6 ○

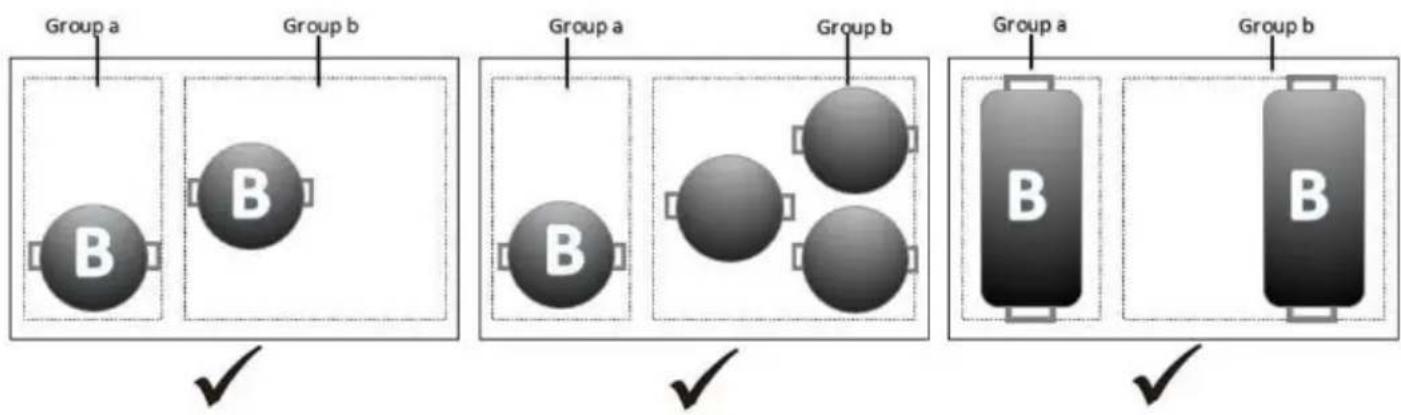

Restricciones de uso

Las cinco zonas se dividieron en dos grupos. En grupo, si está utilizando la función Boost en una zona de cocción, primero asegúrese de que la otra zona de cocción esté funcionando con o por debajo del nivel de potencia 5.

De lo contrario, los símbolos y parpadeará en la pantalla de zona seleccionado y el nivel de potencia se establecerá automáticamente.

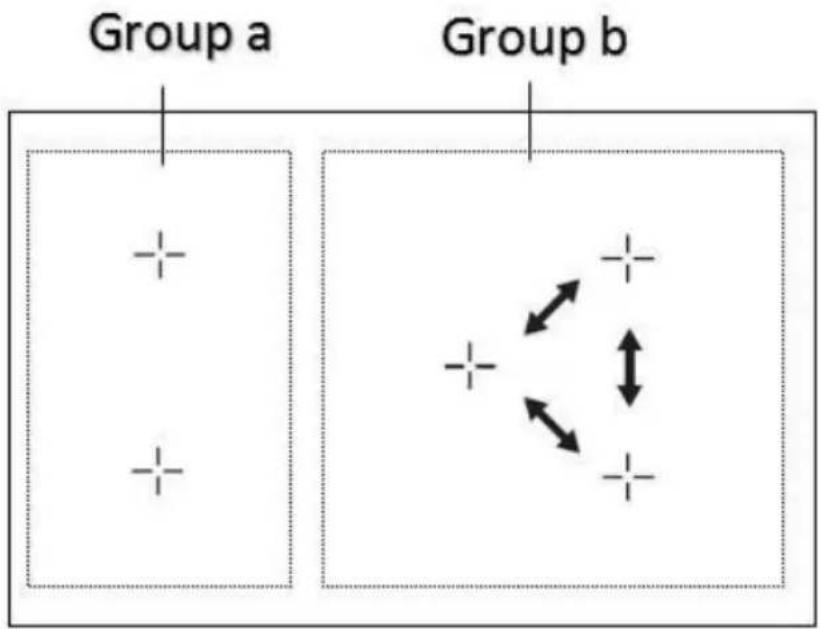

Función de gestión de energía

- Las zonas de cocción están agrupadas según las dos fases de la placa (ver ilustración). Cada fase tiene una carga eléctrica máxima de 3680 W. La función "Gestión de energía" divide el

potencia entre las zonas de cocción conectadas a la misma fase.

• Solo el grupo b tiene esta función. La función se activa cuando elLa carga eléctrica total de las zonas de cocción supera los 3680 W.
• La función reduce la potencia de las placas de cocción.
• La visualización del ajuste de potencia para zonas reducidas varía entre cuatro niveles.

por ejemplo, si todas las zonas están activadas, las potencias más importantes de las tres placas de cocción se reducen al nivel 7 (1200w), nivel 7(1100w) y nivel 7 (1300w).

Utilizando "Mantener caliente" y

"Plancha"

Usar la función de mantener caliente

La función Keep Warm mantiene la comida caliente.

- 治 +

1. Pulse el botón de selección de la zona de cocción para la que desea activar la función Mantener caliente. Un indicador junto al botón parpadeará.
2. Toque el botón , el indicador de la zona de cocción mostrará "A".

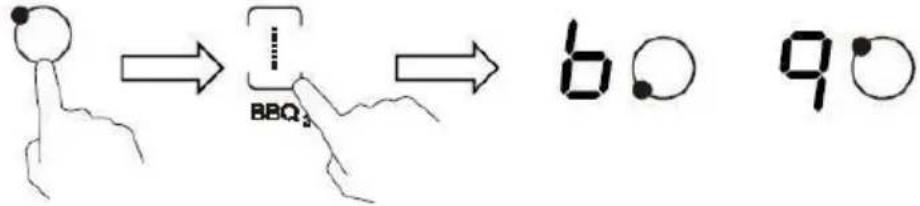

Uso de la función plancha / barbacoa

La función Plancha le permite cocinar en la zona flexible con plancha o barbacoa.

- Cuando use el utensilio, asegúrese de que la base esté plana contra el vidrio.

1. Toque el control de selección de zona 1 o zona 2, su indicador parpadeará.
2. Presione el botón dedicado a la zona flexible (que permite vincular las dos placas de cocción) durante 3 segundos para activar la función Plancha / Barbecue, la zona 1 y la zona 2 mostrarán "b" y "q" respectivamente.

La potencia se ajusta automáticamente para su uso con el utensilio (plancha o barbacoa), no es posible modificar la potencia ni activar la función boost.

1. Si desea cancelar la función barbacoa, seleccione la zona de cocción 1 o 2, luego presione nuevamente el botón de la zona flexible. El poder de la zona unida pasará a "0" y las zonas 1 y 2 volverán a ser independientes.

Advertencia: la plancha permanece muy caliente durante mucho tiempo, incluso después de apagar la placa de inducción. Utilice agarraderas resistentes al calor cuando lo manipule mientras cocina o lo use para servir. Deje que la plancha se enfríe completamente antes de limpiarla.

Tenga cuidado de no colocar su utensilio caliente sobre una superficie desprotegida.

Zona flexible

- Esta zona se puede utilizar como una zona grande o como dos zonas separadas, según las necesidades de cocción, en cualquier momento.

- La zona flexible consta de dos inductores independientes que se pueden pedir por separado. Cuando se trata de una sola zona, se puede mover un recipiente de una chimenea a otra manteniendo el nivel de potencia de la zona anterior. Este último dejará de calentar cuando ya no detecte el utensilio.

- Importante: asegúrese de que la olla esté centrada en la zona de cocción independiente. Si está utilizando una sartén grande, ovalada, rectangular y ancha, asegúrese de que estén centradas en ambas áreas y cubra las dos cruces en el medio de las chimeneas.

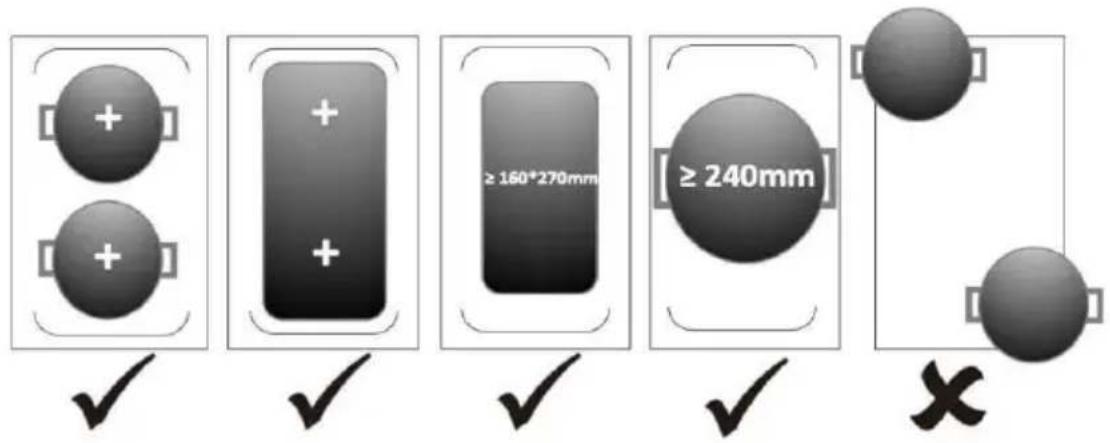

Ejemplos de buenas y malas inversiones:

≥ 160*270mm ≥ 240mm

Como un área grande

1. Para activar la zona flexible como una zona grande, simplemente presione el botón dedicado.

2. El ajuste de potencia se realiza normalmente como en cualquier otra zona.

Después de modular la zona flexible en una gran zona unida, para reutilizarla como dos zonas diferentes con diferentes configuraciones de energía, presione el botón dedicado nuevamente y las zonas operarán de forma independiente, cada hogar conserva su antiguo nivel de energía inicialmente establecido antes de la modulación.

Seguridad infantil

• Puede bloquear los controles para evitar un uso involuntario (por ejemplo, niños que encienden accidentalmente las zonas de cocción).
• Cuando los controles están bloqueados, todos los controles excepto el de encendido / apagado están desactivados.

Para bloquear los controles

Toque el control de bloqueo de teclas. Aparece "Lo" en el indicador del temporizador.

Para desbloquear los controles

1. Compruebe que la placa de inducción esté encendida.
2. Toque y mantenga presionado el control de bloqueo de teclas por un momento.
3. Ahora puede empezar a utilizar su placa de inducción.

Cuando la placa está en modo de bloqueo, todos los controles están

bloqueados excepto el control de encendido / apagado, aún puede apagar la placa de inducción con el control de encendido / apagado en una emergencia, pero debe desbloquear la placa antes de reiniciar.

Protección contra sobrecalentamiento

Un sensor de temperatura incorporado puede controlar la temperatura dentro de la placa de inducción. Cuando se detecta una temperatura excesiva, la placa de inducción dejará de calentar automáticamente.

Detección de pequeños objetos.

Cuando el tamaño de una sartén no es adecuado o si la sartén no es magnética (p. Ej., Aluminio), o si se han dejado otros elementos pequeños (p. Ej., Cuchillo, tenedor, llaves) en la placa, la placa pasa automáticamente al modo de espera durante 1 minuto. El ventilador mantendrá la placa de inducción en ralentí nuevamente durante 1 minuto.

Apagado automático

El apagado automático es una función de protección para su placa de inducción. El dispositivo se apagará automáticamente si se olvida de apagarlo. El tiempo de funcionamiento predeterminado para los diferentes niveles de potencia es limitado y se muestra en la siguiente tabla:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Tiempo de funcionamiento predeterminado (hora)	8	8	8	4	4	4	2	2	2

Cuando se retira una olla, la placa de inducción deja de cocinar inmediatamente y se apaga automáticamente después de 2 minutos.

Las personas con marcapasos deben consultar a su médico antes de usar este dispositivo.

El uso deel temporizador

Puede utilizar el temporizador de dos formas diferentes:

• Puedes usarlo como temporizador. En este caso, el temporizador no apaga ninguna zona de cocción cuando se acaba el tiempo.

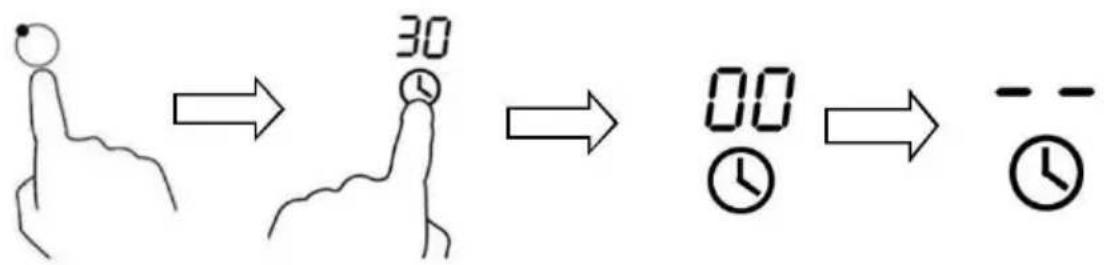

• Puede configurarlo para apagar una chimenea después de que haya transcurrido el tiempo programado.
• Puede configurar el temporizador hasta 99 minutos.

Uso del temporizador como temporizador

Si no selecciona ningún hogar

Nota: Puede utilizar el temporizador recordatorio incluso si no selecciona ninguna zona de cocción.

1. Asegúrese de que la placa esté encendida.

30

1. Presione el botón del temporizador, el indicador del temporizador comenzará a parpadear y se mostrará "30".

2. Configure el tiempo deseado presionando los botones de control del temporizador "+" o "-"

Presione el botón "-" o "+" una vez para disminuir o aumentar el tiempo en intervalos de 1 minuto o manténgalos presionados para establecer intervalos de 10 minutos.

1. Para cancelar el temporizador, presione "-" y aparecerá "00".

1. Cuando el temporizador está configurado, comienza la cuenta regresiva inmediatamente. La pantalla del temporizador muestra el tiempo restante y parpadea durante 5 segundos.

1. Sonará un zumbador durante 30 segundos y el indicador del temporizador mostrará "-" cuando haya transcurrido el tiempo establecido.

Configurar el temporizador para apagar una chimenea

La zona de cocción debe seleccionarse antes de activar esta función:

1. Seleccione la zona de cocción para la que desea configurar el temporizador (por ejemplo, zona 2).

2. Presione el botón del temporizador, el indicador del temporizador comenzará a parpadear y se mostrará "30".

3. Configure el tiempo deseado presionando "-" o "+" al lado del temporizador.

Consejo: Presione el botón "-" o "+" una vez para disminuir o aumentar el tiempo en intervalos de 1 minuto o manténgalos presionados para establecer intervalos de 10 minutos.

6 30

1. Cuando el temporizador está configurado, comienza la cuenta regresiva inmediatamente. La pantalla del temporizador muestra el tiempo restante y parpadea durante 5 segundos.

NOTA: El punto rojo junto al símbolo del foco seleccionado se iluminará e indicará que la zona está afectada.

1. Para cancelar el temporizador, presione el botón de la zona de cocción correspondiente, luego se mostrará el botón del temporizador y "00".

1. Cuando el tiempo del temporizador ha expirado, la zona de cocción

correspondiente se apagará automáticamente y mostrará "H".

Las otras zonas de cocción siguen funcionando normalmente si se han encendido en paralelo.

Configurar el temporizador para apagar varias zonas de cocción

Vea los pasos 1-3 anteriores para repetir para cada área.

1. Si esta función se utiliza para más de una zona de cocción, el indicador del temporizador mostrará el tiempo más corto.

(Por ejemplo, si el ajuste del temporizador para la zona 2 es de 3 minutos y de 6 minutos para la zona 3, el indicador del temporizador mostrará "3").

NOTA:

El punto rojo junto al indicador de nivel de potencia significa que el indicador del temporizador muestra la cuenta regresiva de la zona de cocción. Si desea verificar el temporizador configurado para otra zona de cocción, presione el botón de control de la zona correspondiente. El temporizador mostrará la hora establecida.

(ajuste: 6 minutos)

(ajuste: 3 minutos)

1. Una vez transcurrido el tiempo del temporizador, la zona de cocción correspondiente se apagará automáticamente y mostrará "H".

NOTA:

Si desea cambiar la hora después de configurar el temporizador, deberá iniciar el procedimiento nuevamente desde el paso 1.

Instrucciones de cocina

Tenga cuidado al freír, ya que el aceite y la grasa se calientan muy rápidamente, especialmente si está utilizando la función Boost. A temperaturas extremadamente altas, el aceite y la grasa se encenderán espontáneamente y esto puede causar un riesgo de incendio.

Consejos de cocina

• Cuando la comida hierva, reduzca la potencia.
• Usar una tapa reduce el tiempo de cocción y ahorra energía al retener el calor.
• Reduzca la cantidad de líquido o grasa para acortar los tiempos de cocción.
• Comience a cocinar a temperatura alta y reduzca el ajuste cuando se recalientan los alimentos.

Arroz de cocción a fuego lento

- La cocción a fuego lento se hace por debajo del punto de ebullición, alrededor de 85 °C, cuando las burbujas suben ocasionalmente a la superficie del líquido de cocción. Esta es la clave para las sopas y guisos deliciosos y tiernos, porque los sabores se desarrollan sin cocinar demasiado la comida. También debes cocinar las salsas a base de huevo y espesarlas por debajo del punto de ebullición.

- Algunas tareas, incluida la cocción del arroz mediante el método de absorción, pueden requerir una configuración más alta que la configuración más baja para garantizar que los alimentos se cocinen correctamente dentro del tiempo recomendado.

Dorar los filetes

Para cocinar bistecs jugosos y sabrosos:

1. Coloque la carne a temperatura ambiente durante unos 20 minutos antes de cocinarla.
2. Calentar una sartén de fondo grueso.
3. Unte ambos lados del bistec con aceite. Rocíe un poco de aceite en la sartén caliente y luego coloque la carne en la sartén caliente.
4. Dé la vuelta al filete solo una vez durante la cocción. El tiempo exacto de cocción depende del grosor del bistec y del grado de cocción que desee. El tiempo puede variar de aproximadamente 2 a 8 minutos por lado.
   Toque el bistec para evaluar qué tan cocido está: cuanto más firme se vea, "bien hecho" estará.
5. Deje reposar el bistec en un plato caliente durante unos minutos para que se relaje y se ablande antes de servir.

Para los salteados

1. Elija un wok de fondo plano compatible con inducción o una sartén grande.
2. Prepara todos los ingredientes y el equipo. Saltee la comida rápidamente. Si necesita cocinar lotes grandes, cocine los alimentos en varios lotes.
3. Precalienta la sartén brevemente y agrega dos cucharadas de aceite.
4. Primero cocine todas las carnes, déjelas a un lado y manténgalas calientes.
5. Sofreír las verduras. Cuando esté caliente, pero aún crujiente, gire la zona de cocción a un nivel más bajo, voltee la carne a la sartén y agregue su salsa.
6. Mezcle los ingredientes suavemente para asegurarse de que se calienten por dentro.
7. Servir inmediatamente.

Configuraciones de energía

Los siguientes parámetros son solo pautas. El ajuste exacto depende de varios factores, incluidos los utensilios de cocina y la cantidad que cocine. Experimente con la placa de inducción para encontrar los ajustes que mejor se adapten a sus necesidades.

Configuración energía	Adecuado para
1-2	·recalentar pequeñas cantidades de alimentos delicados·Derretir chocolate, mantequilla y alimentos que quemar rápidamente·hervir a fuego lento·calentamiento lento
3-4	·recalentamiento·hervir a fuego lento·cocina de arroz
5-6	·panqueques
7-8	·soplar·cocinar pasta
9	·Salteado·tomar·hierva la sopa·agua hervida

Mantenimiento y limpieza

¿Qué?	¿Cómo? 'O que ?	iImportante!
Diario,suciedad en elvidrio (rastros dededos, marcas,manchasdejadas por lacomida odesborda nodulce en el vaso)Desbordes,derramesfondant yazúcarescalientes envidrio)	1. Cortaralimentando elbandeja para hornear.2. Aplicar un limpiadorpara fogonesmientras el vaso seatodavía caliente (pero noiincendio!)3. Enjuague y seque conun paño limpio otoallas de papel.Vuelva a encender elCocinando. Quitarlosensuciando inmediatamentecon una rebanada de pan, un cuchillo o una navaja apta para placas de inducción de vidrio, pero cuidado con las superficies calientes en la zona de cocción:1. Apague la energía de la encimera2. Sostenga la cuchilla o el utensilio en un ángulo de 30 ° y raspe la suciedad o el líquido derramado sobre la superficie fría de la encimera.3. Limpie cualquier suciedad o derrame con una toalla de papel o de tela.4. Siga los pasos 2 a 4 "suciedad diaria en el vidrio" anteriores	•Cuándocomidaplato electricose corta la cocción,no habráindicación "superficiecaliente ", pero el áreacocinar puede todavíaitener calor! FabricarextremadamenteAdvertencia.• Esponjasfregando, algunospaños de fregarEl nailon y los agentes de limpieza abrasivos fuertes rayarán el vidrio. Lea siempre la etiqueta para comprobar si su limpiador o estropajo es adecuado.No deje ningún residuo de limpiador en la superficie de cocción: el vidrio puede mancharse.Elimine las manchas del fondo y los alimentos azucarados o los derrames lo antes posible. Si los deja enfriar sobre el vidrio, pueden ser difíciles de quitar o incluso dañar permanentemente la superficie del vidrio.Reduzca el riesgo: cuando se retrae la tapa de seguridad, la hoja del raspador está afilada. Úselo con sumo cuidado y guárdelo siempre en unseguro y fuera del alcance de niños.
Desbordes en pedidos táctil	1. Apague la energía de la bandeja para hornear.2. Absorbe el derramar.3. Limpie la superficie del controles táctiles con un trapo o esponja limpio y húmedo.4. Limpia el área completamente seco con una toalla de papel.5. Vuelva a encender la zona de cocción. Cocinando.	• La bandeja para hornearpuede pitar y apagarse y las llaves de el pedido no puede no funciona en presencia de líquido sobre. Asegurarse para limpiar el superficie de controles táctilesantes de encender el bandeja para hornear.

Consejos y trucos

Problema	Posibles Causas	Qué hacer
El plato inducción hacer no puede ser en.	Ninguna energía eléctrico.	Asegúrese de que el plato la inducción está conectada a comida y que es en. Compruebe si hay un falla de energía en tu casa o area. Si usted he comprobado todo y el problema persiste, llame un técnico calificado.
Las claves de los comandos hacen no contestes.	Los comandos son bloqueado.	Desbloquea el pedidos. Mira la sección "Uso de tu plato cocina de inducción "para obtener instrucciones.
Las ordenes son táctiles difícil para usar.	Puede haber un ligero película de agua en ordenes o tu podría haber usado el señalar con el dedo cuando los tocas pedidos.	Asegúrese de que la superficie controles táctiles es seca y usa el extremo redondo dedo para tocar el pedidos.
El vaso es a rayas.	Utensilios de cocina en bordes ásperos. Estropajo no adecuado, abrasivo o limpiadores usó.	Utilice pilas de cocina con bases planas y suave. Ver cómo elige el utensilio adecuado Cocinando ". Ver "Mantenimiento y limpieza".
Algunos sartenes hacen ruidos de chicharrones o sonidos de clic.	Esto puede ser causado por la construcción de tu herramientas de cocina (capas de diferentes metales vibrantes diferentemente).	Esto es normal para utensilios de cocina y no indica una falla.
El platola inducción hace un bajo ruido de zumbido cuando ella es acostumbrado a un configuración temperatura elevado.	Esto es causado por el tecnología de cocción por inducción.	Esto es normal, pero el ruido debería calmarse o desaparecer por completo cuando disminuyes el control de temperatura.
Ruido de ventilador procedente de plato en inducción.	Un fan de enfriamiento integrado en su placa de inducciones empezado por prevenir la electrónica recalentar. él puede seguir girando incluso si tienes apaga el plato inducción.	Esto es normal y no no requiere ninguna acción. Nació no desenchufe el cocción por inducción tomacorriente de pared mientras el ventilador convertido.
Las cazuelas no calentary se muestra en la pantalla.	La placa de inducción no no puede detectar el cacerola porque ella no es adecuado para cocinando por inducción. La placa de inducción no no puede detectar el cacerola porque es demasiado pequeño para el área cocinando o no correctamente centrado en la zona.	Utilice pilas de cocina para cocinar por inducción. Mira la sección " Elegir el utensilio adecuado Cocinando ". Centre la sartén y asegúrese de que su base corresponde al tamaño del zona de cocción.
El platoinducción o unzona de cocciónapagadode ella misma decaminoinesperadamente suena un pitido y uncódigo de errorse visualiza (por lo generalalternativamente con uno o dos números en la pantalla de la TemporizadorCocinando)	Falta tecnica.	Tenga en cuenta el códigoel error de letras y números,desenchufe la placacalefactorainducción decorriente de pared y contactoun técnico calificado.

Comprobación y visualización de averías

Si aparece una anomalía, la placa de inducción entra automáticamente en modo de seguridad y muestra los códigos de error correspondientes:

Problema	Posibles Causas	Qué hacer
F3 / F4	Sensor de temperatura falla de la bobina de inducción	Por favor contacte al proveedor.
F9 / FA	Sensor de temperatura Fallo de un módulo IGBT.	Por favor contacte al proveedor.
E1 / E2	Voltaje de suministro anormal	Compruebe si el voltaje la fuente de alimentación es normal.Enciende después la fuente de alimentación es normal.
E3	Alta temperatura del temperatura de la bobina inducción	Por favor contacte al proveedor.
E5	Alta temperatura del temperatura de un módulo IGBT	Reiniciar cuando el plato la cocción se enfría.

Lo anterior se relaciona con la evaluación e inspección de fallas comunes. No desmonte el aparato usted mismo para evitar todos los peligros y daños a la placa de inducción.

Especificación técnica

Plato de cocción	SCTI9528N3
Zonas de cocción	5 zonas
Tensión de alimentación	220-240 V ~, 50-60 Hz
Energía eléctrica instalada	6800-7400W
Dimensiones L × W × H (mm)	900 × 520 X60
Dimensiones de instalación A × B (mm)	870X490

Los pesos y dimensiones son aproximados. Nos esforzamos continuamente por mejorar nuestros productos, por lo que podemos cambiar las especificaciones y los diseños sin previo aviso.

Instalación

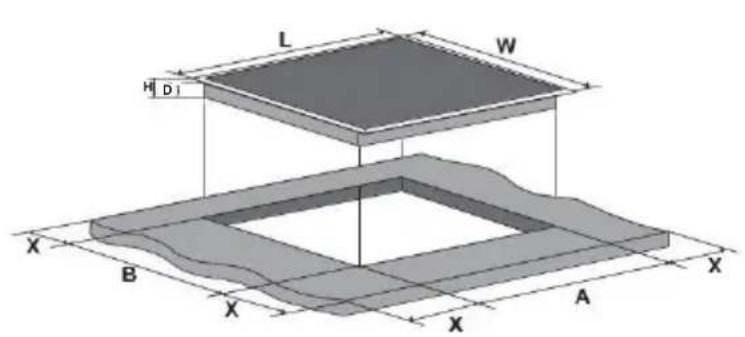

Elección del material de instalación

Recorte la encimera de acuerdo con las dimensiones que se muestran en el diagrama. Para la instalación y el uso, debe dejarse un espacio mínimo de 5 cm alrededor del corte. Asegúrese de que el grosor de la encimera sea superior a 30 mm. Seleccione materiales de encimera resistentes al calor para evitar la deformación causada por la radiación de calor de la placa calefactora. Como se muestra abajo :

En cualquier caso, asegúrese de que la placa de inducción esté bien ventilada y que la entrada y salida de aire no estén bloqueadas. Asegúrese de que la placa de inducción esté en buenas condiciones. Como se muestra abajo

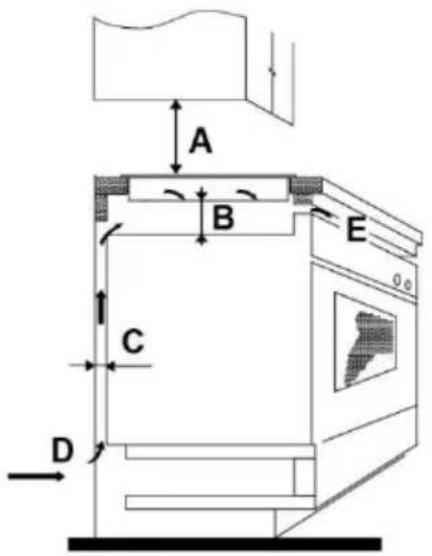

Nota: la distancia de seguridad entre la encimera y el armario sobre la encimera debe ser de al menos 760 mm.

A B E C D

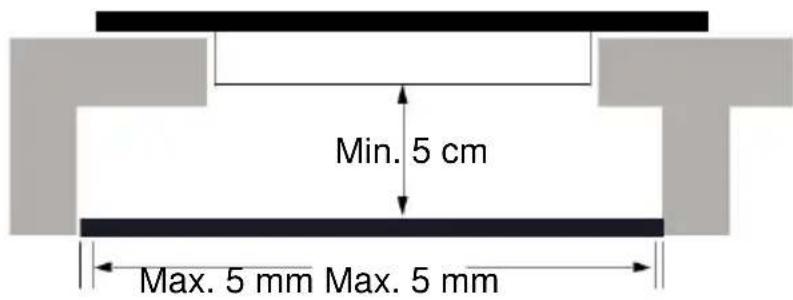

ADVERTENCIA: Asegúrese de que haya una ventilación adecuada

Asegúrese de que la placa de inducción esté bien ventilada y que la entrada y salida de aire no estén bloqueadas. Para evitar el contacto accidental con la parte inferior de la encimera de sobrecalentamiento, o cualquier descarga eléctrica impredecible durante el trabajo, es necesario colocar un inserto de madera, fijado con tornillos, a una distancia mínima de 50 mm de la parte inferior de la encimera. Sigue las instrucciones de abajo.

Min. 5 cm Max. 5 mm Max. 5 mm

- Los orificios de ventilación se encuentran en el exterior de la placa. DEBE asegurarse de que estos orificios no queden bloqueados por la encimera al colocar la placa de cocción.

- Tenga en cuenta que el pegamento que une el material plástico o madera al mueble debe soportar una temperatura no inferior a 150°C, para evitar la separación de los paneles.

- Por lo tanto, la pared trasera, las superficies adyacentes y circundantes deben poder soportar una temperatura de 90°C.

Antes de instalar la placa, asegúrese de que

la encimera sea cuadrada y nivelada y que ninguno de los elementos estructurales interfiera con los espacios requeridos

la encimera está hecha de material resistente al calor

si la encimera está instalada encima de un horno, el horno tiene un ventilador de refrigeración incorporado

La instalación cumple con todos los requisitos de espacio libre y las normas y regulaciones aplicables.

un interruptor de desconexión adecuado que proporciona una desconexión completa de la fuente de alimentación está integrado en el cableado permanente, montado y posicionado para cumplir con las reglas y regulaciones de instalación locales.

El interruptor de desconexión debe ser de un tipo aprobado y proporcionar una separación de contacto de espacio de aire de 3 mm en todos los polos (o en todos los conductores [de fase] activos si las reglas de cableado locales permiten esta variación en los requisitos)

el cliente puede acceder fácilmente al seccionador una vez instalada la placa Si tiene dudas sobre la instalación y las regulaciones, consulte con las autoridades locales.

utiliza acabados resistentes al calor y fáciles de limpiar (por ejemplo, baldosas de cerámica) para las superficies de las paredes que rodean la zona de cocción.

Cuando haya instalado la placa, asegúrese de que

• el cable de alimentación no es accesible a través de las puertas del armario o de los cajones
• Hay un flujo adecuado de aire fresco desde el exterior del armario hasta la base de la placa.
• si la placa se instala sobre un cajón o espacio de almacenamiento, se instala una barrera de protección térmica debajo de la base de la placa
• el seccionador es de fácil acceso para el cliente

Antes de colocar los soportes

El dispositivo debe colocarse sobre una superficie plana y lisa (utilice el embalaje). No fuerce los mandos que sobresalen de la encimera.

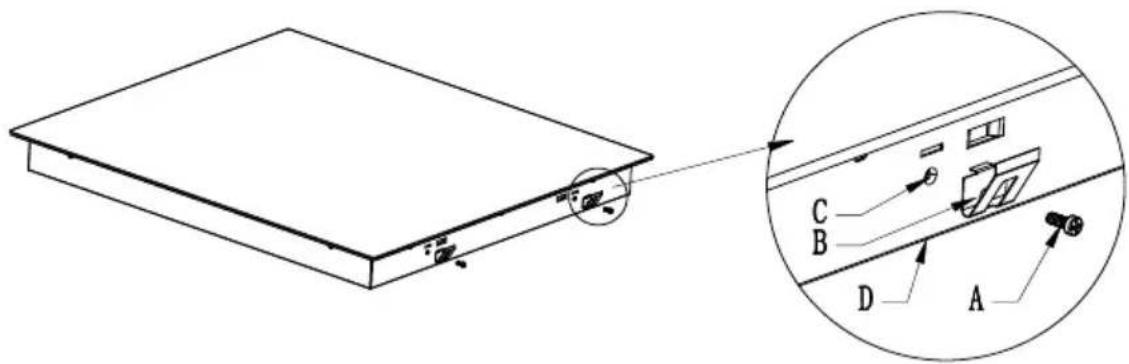

Ajuste de la posición del soporte

Después de la instalación, fije la encimera a la encimera atornillando 4 soportes en la parte inferior de la encimera (ver foto). Ajuste la posición de los soportes según el grosor de la encimera.

A B C D
tornillo soporte	Orificio del tornillo	base

Ajustar la posición de los soportes a las dimensiones de la encimera.

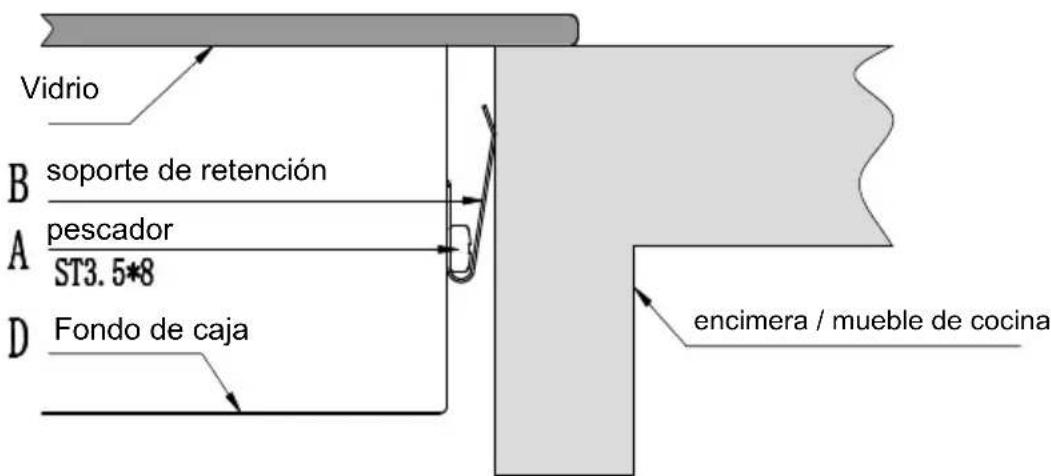

Vidrio B soporte de retención A pescador ST3. 5*8 D Fondo de caja encimera / mueble de cocina

Advertencias

1. La placa de inducción debe ser instalada por personal cualificado o un técnico. Contamos con profesionales a tu servicio. Nunca realice la operación por tú mismo.

2. La placa no debe instalarse directamente sobre un lavavajillas, frigorífico, congelador, lavadora o secadora, ya que la humedad puede dañar los componentes electrónicos de la placa.

3. La placa de inducción debe estar instalada

de modo que se pueda garantizar una mejor disipación del calor para mejorar su fiabilidad.

1. La pared sobre la superficie de la placa y los materiales de empotrar deben ser resistentes al calor.

Conecte la placa a la fuente de alimentación

Esta placa de cocción solo debe ser conectada a la fuente de alimentación por una persona calificada.

Antes de conectar la placa a la toma de corriente, compruebe que:

1. el sistema de cableado interno es adecuado para la potencia absorbida por la placa.
2. la tensión corresponde al valor indicado en la placa de características
3. las secciones del cable de la fuente de alimentación pueden soportar la carga especificada en la placa de identificación.

No utilice adaptadores, reductores o dispositivos de enchufes para conectar la placa a la fuente de alimentación, ya que pueden provocar sobrecalentamiento e incendio.

El cable de alimentación no debe tocar partes calientes y debe colocarse de manera que su temperatura no supere los 75 °C en ningún punto.

Consulte con un electricista si el sistema de cableado interior es adecuado sin modificaciones. Las modificaciones solo deben ser realizadas por un electricista calificado.

La fuente de alimentación debe conectarse de acuerdo con la norma correspondiente, o un interruptor de circuito unipolar. El método de conexión se muestra a continuación.

Conexión de la encimera

La conexión a la fuente de alimentación debe realizarse de forma que cumpla con las normas vigentes, o con un dispositivo diferencial. El procedimiento de inicio de sesión se muestra a continuación.

CONTRIBUCIÓN 220-240V~ L. N. negro marrón Gris azul Verde amarillento Cable de alimentación

CONTRIBUCIÓN 220-240V~ 220-240V~ L1 L2 M1 X2 negro marrón Gris azul Verde amarillento Cable de alimentación

CONTRIBUCIÓN 220-240V~ 400V~ 220-240V~ L1 L2 X negro marrón Gris azul Verde amarillento Cable de alimentación

CONTRIBUCIÓN 400V~ L1 L2 negro marrón Gris azul Verde amarillento Cable de alimentación

• Si el cable está dañado o necesita ser reemplazado, la operación debe ser realizada por el agente de servicio postventa con herramientas específicas para evitar accidentes.
• si el dispositivo está conectado directamente a la red, se debe instalar un interruptor automático omnipolar con una apertura mínima de 3 mm entre los contactos.
• el instalador debe asegurarse de que se ha realizado una conexión eléctrica correcta y que cumple con las normas de seguridad.
• el cable no debe estar doblado ni comprimido.
• El cable debe ser revisado regularmente y reemplazado por electricistas autorizados.

Información sobre placas eléctricas domésticas.

	Símbolo	Valor	Unidad
Identificación del modelo		SCTI9528N3
Tipo de plato		Inducción
Número de zonas y / o áreas de Cocinando		5
Tecnología de calefacción (zonas y áreas de cocción por inducción, zonas cocción convencional, fogones eléctrico)		Zonas cocinando por inducción
Para zonas o áreas de cocción circular: diámetro de la superficie útil por zona de cocción eléctrica, redondeado a los 5 mm más cercanos	∅	Zona5: 28	cm
Para zonas o áreas de cocción no circular: diámetro del superficie útil por zona o área de cocción eléctrica, redondeada a 5 mm el más cercano	L W	Zona1: 20 * 20 Zona2: 20 * 20 Zona3: 20 * 20 Zona4: 20 * 20	cm
Consumo de energía por zona o área de cocción, calculada por kg	EC Cocinando eléctrico	Zona 1: 187,3 Zona 2: 186,5 Zona 3: 203,3 Zona 4: 188,6 Zona 5: 190,9	Wh / kg
Consumo energético del bandeja para hornear, calculada por kg	EC lámina eléctrico	191,32	Wh / kg

GARANTÍA

La garantía no cubre las piezas de desgaste del producto, ni los problemas o daños resultantes de:

(1) deterioro de la superficie debido al desgaste normal del producto;
(2) defectos o deterioro por contacto del producto con líquidos y por corrosión por herrumbre o presencia de insectos;
(3) cualquier incidente no autorizado, abuso, mal uso, modificación, desmontaje o reparación;
(4) cualquier operación de mantenimiento incorrecta, uso que no esté de acuerdo con las instrucciones relativas al producto o conexión a un voltaje incorrecto;
(5) cualquier uso de accesorios no suministrados o aprobados por el fabricante.

La garantía quedará anulada si se quita la placa de identificación y / o el número de serie del producto.

DISPOSICIÓN

La Directiva europea 2012/19 / UE sobre residuos de aparatos eléctricos y electrónicos (RAEE) exige que los electrodomésticos usados no se tiren al flujo normal de residuos municipales. Los dispositivos usados deben recolectarse por separado para optimizar la tasa de recuperación y el reciclaje de los materiales de los que están hechos y reducir el impacto en la salud humana y el medio ambiente.

El símbolo de la papelera tachada se coloca en todos los productos para recordarle las obligaciones de la recogida selectiva. Los consumidores deben ponerse en contacto con las autoridades locales o su distribuidor con respecto al procedimiento a seguir para la extracción de su dispositivo.

Información sobre el significado de la marca de conformidad CE

Calificación indica que el producto cumple con los principales requisitos de Directivas europeas 2006/95 / CE (baja tensión), 2004/108 / CE

(Compatibilidad electromagnética), 2011/65 / EU (Reducción del uso de determinadas sustancias peligrosas en AEE).

SCHNEIDER
