| Marca | Cherry |
| Modelo | MultiBoard V2 G817040 |
| Tipo de producto | Teclado programable con lectores de tarjetas |
| Interfaz | USB 2.0 (conector USB) |
| Alimentación | +5 V/CC ±5 % SELV, máx. 500 mA |
| Consumo | 500 mA máx. |
| Tecnología de teclas | CHERRY FTSC |
| Memoria integrada | Sí, para la configuración física |
| Programación | Física (en el teclado) o virtual (macro de software) con CHERRY Tools |
| Lector de tarjetas magnéticas | Sí, 3 pistas (ISO 7811, JIS, AAMVA, Gemini), velocidad 6,3-250 cm/s |
| Lector de tarjetas inteligentes | Sí, compatible PC/SC, EMV 2000, ISO 7816, CCID, CT-API |
| Touchpad | No (según el modelo, este modelo no lo incluye) |
| Indicación de estado | LED verde/rojo para lector de tarjetas magnéticas y de chip |
| Conformidad | UnifiedPOS (OPOS/JavaPOS), WMI |
| Sistemas operativos | Windows, Linux (con scripts JavaPOS) |
| Temperatura de servicio | 0 °C a +50 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Mantenimiento y limpieza | Paño ligeramente húmedo y detergente suave, sin solventes ni alcohol |
| Seguridad | Evitar la penetración de líquido; no retirar las teclas |
| Reparabilidad | Reparaciones solo por el fabricante o un organismo autorizado |
| Peso y dimensiones | No especificados |
Preguntas frecuentes - MultiBoard V2 G817040 Cherry
Preguntas de los usuarios sobre MultiBoard V2 G817040 Cherry
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Teclado en formato PDF gratis! Encuentra tus instrucciones MultiBoard V2 G817040 - Cherry y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MultiBoard V2 G817040 de la marca Cherry.
MANUAL DE USUARIO MultiBoard V2 G817040 Cherry

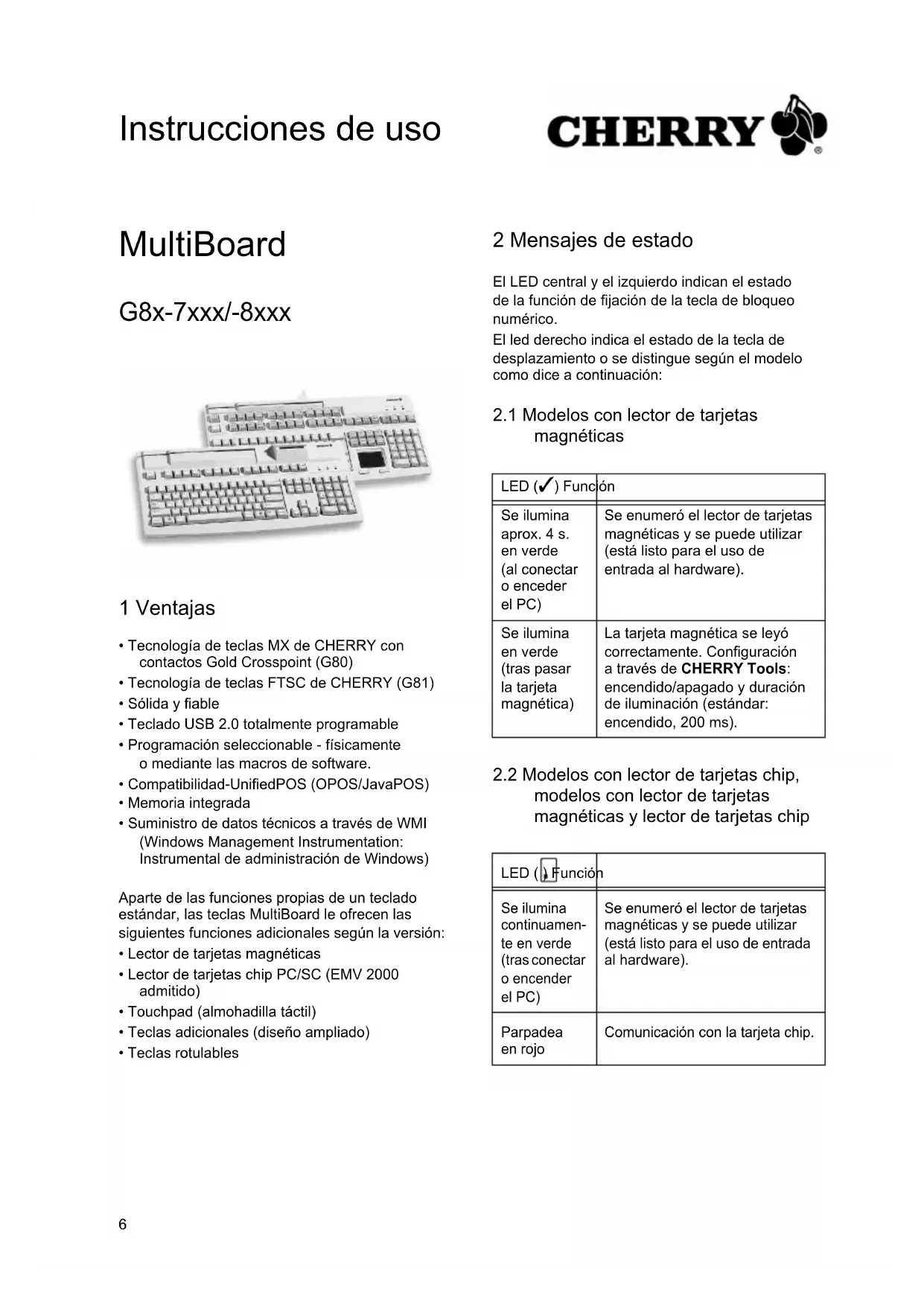

Instrucciones de uso
CHERRY

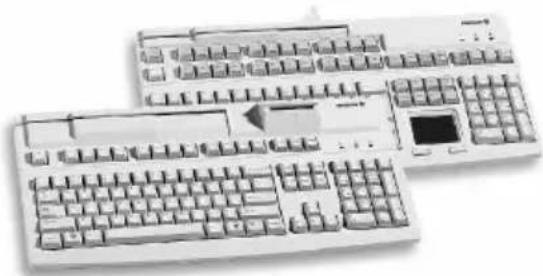

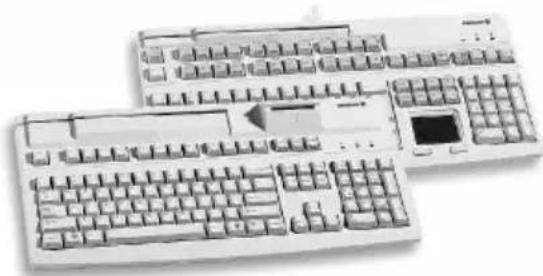

MultiBoard
G8x-7xxx/-8xxx
- Tecnología de teclas MX de CHERRY con contactos Gold Crosspoint (G80)
- Tecnología de teclas FTSC de CHERRY (G81)
- Sólida y fiable
- Teclado USB 2.0 totalmente programable
- Programación seleccionable - físicamente o mediante las macros de software.
- Compatibilidad-UnifiedPOS (OPOS/JavaPOS)
- Memoria integrada
- Suministro de datos técnicos a través de WMI (Windows Management Instrumentation: Instrumental de administración de Windows)
Aparte de las funciones propias de un teclado estándar, las teclas MultiBoard le ofrecen las siguientes funciones adicionales según la versión:
• Lector de tarjetas magnéticas
- Lector de tarjetas chip PC/SC (EMV 2000 admitido)
- Touchpad (almohadilla táctil)
- Teclas adicionales (diseño ampliado)
- Teclas rotulables
2 Mensajes de estado
El LED central y el izquierdo indican el estado de la función de fijación de la tecla de bloqueo numérico.
El led derecho indica el estado de la tecla de desplazamiento o se distingue según el modelo como dice a continuación:
2.1 Modelos con lector de tarjetas magnéticas
| LED (√) Función | |
| Se ilumina aprox. 4 s.en verde(al conectar o enceder el PC) | Se enumeró el lector de tarjetas magnéticas y se puede utilizar (está listo para el uso de entrada al hardware). |
| Se ilumina en verde (tras pasar la tarjeta magnética) | La tarjeta magnética se leyó correctamente. Configuración a través deCHERRY Tools:encendido/apagado y duración de iluminación (estándar:encendido, 200 ms). |
2.2 Modelos con lector de tarjetas chip, modelos con lector de tarjetas magnéticas y lector de tarjetas chip
| LED (Función) | |
| Se ilumina continuamente en verde (tras conectar o encender el PC) | Se enumeró el lector de tarjetas magnéticas y se puede utilizar (está listo para el uso de entrada al hardware). |
| Parpadea en rojo | Comunicación con la tarjeta chip. |
3 Conexión del teclado
3.1 Modelos con lector de tarjetas chip
➢ Conecte el enchufe USB sólo a un Hub USB que suministra una corriente de 500 mA, o al Hub raíz USB (conexión USB de su sistema).
3.2 Demás modelos
Conecte el enchufe USB a cualquier conexión USB de su sistema.
4 Lector de tarjetas magnéticas de 3 pistas
El lector de tarjetas magnéticas es capaz de leer todas las tarjetas Gemini, AAMVA y JIS descritas conforme a DIN ISO 7811/12. Puede leer las pistas individualmente, a pares o en conjunto. La decodificación de los datos de lectura se produce opcionalmente mediante el teclado (estándar) o el software.
Uso del lector de tarjetas magnéticas
1 Introduzca la tarjeta magnética en el lector de tarjetas magnéticas con la banda hacia abajo y señalando hacia la derecha del teclado.
2 Pase la tarjeta magnética por el lector de tarjetas magnéticas hacia la izquierda.
Una señal audible confirma si se produjo una lectura válida o errónea:
Tono x 1 = proceso de lectura válido.
Se transmiten los datos.
Tono x 2 = proceso de lectura erróneo. No se transmiten los datos.
Configuración a través de
Herramientas CHERRY: señal durante un proceso de lectura válido/erróneo, duración.
Definición de cabecera y terminal
La cabecera y el terminal señalan el principio y el final de la transmisión de datos de las tarjetas magnéticas. El código de terminal/cabecera se añade antes/después de los auténticos datos de las tarjetas magnéticas.
5 Lector de tarjetas chip
Tendrá a su disposición el lector de tarjetas chip integrado una vez instalados los controladores del software. Lee y describe todas las tarjetas chip conforme a DIN ISO 7816.
Instale los controladores del lector de tarjetas chip de la interfaz PC/SC a través del asistente de hardware.
Para una compatibilidad CT-API adicional (MKT 1.0) y banca a distancia:
➢ Ejecute la instalación del CHERRY SmartDevice.
Uso del lector de tarjetas magnéticas
Introduzca la tarjeta chip con el chip hacia abajo en la bandeja de tarjetas chip señalando hacia el teclado.
Al haber superado un punto de presión evidente, se produce el contacto.
6 Touchpad (almohadilla táctil)
La almohadilla táctil sustituye el ratón. Puede desplazar el cursor, seleccionar y arrastrar los objetos tocando la almohadilla con su dedo.
Desplazar el cursor
Deslice su dedo por la almohadilla táctil.
Hager doble clic
➢ Pulse ligeramente dos veces consecutivas en la almohadilla táctil con el dedo.
Configuración a través de CHERRY Tools: almohadilla táctil encendida/apagada, doble clic encendido/apagado.
7 Programación del lector de tarjetas magnéticas/teclas/teclado
La configuracion se produce mediante el software CHERRY Tools. Puede programar el teclado opcionalmente de forma física o virtual.
Programación física
La configuración se graba en la memoria interna del teclado. Se mantiene incluso una vez retirado el cable de conexión.
Programación virtual
La configuracion se guarda como macro-software en un archivo del ordenador.
Instale el software CHERRY Tools.
A través del Designer que contiene, puede configurar todas las funciones del teclado.
El manejo se describe en la Ayuda directa del software CHERRY Tools. Facilita información siempre que la necesite y se acceda a ella pulsando F1.
8 Instalación del software
Software actual en internet
El software se desarrolla continuamente. Para obtener la versión actual acuda al sitio web: http://support.cherry.de
1 Introduzca el CD en su unidad de CD-ROM. El CD-ROM se inicia automáticamente.
2 En caso de que el CD-ROM no se inicie automáticamente, haga doble clic en la unidad de CD-ROM del explorador de Windows y luego en el archivo autostart.exe.
3 Siga las instrucciones de instalación que aparecen en la pantalla.
8.1 CHERRY Tools
Son compatibles las funciones siguientes:
- Programación del lector de tarjetas magnéticas/teclas/teclado
- Actualización de los ajustes por países (tabla de países)
- Indicación de la configuración de teclas (KeyViewer)
8.2 Compatibilidad CHERRY UPOS
Los estándares OPOS y JavaPOS se resumen y desarrollan (www.nrf-arts.org) al amparo de UPOS (Unified Point of Sale: punto de venta unificado).
Cuando utilice aplicaciones que accedan al teclado o al lector de tarjetas magnéticas mediante OPOS o JavaPOS:
Sistema operativo de Windows
Instale el software Compatibilidad CHERRY OPOS o Compatibilidad CHERRY JPOS.
Sistema operativo Linux
Utilice las secuencias de comandos de instalación para compatibilidad de JavaPOS del CD-ROM.
9 Limpieza del teclado
¡Atención!
El teclado se daña con productos de limpieza agresivos o con líquidos
1 Para su limpieza, no utilice disolventes como gasolina o alcohol, ni medios abrasivos o esponjas abrasivas.
2 Evite que entre líquido en el teclado.
3 No retire las teclas del teclado.
1 Limpie el teclado con un paño ligeramente humedecido y un poco de producto de limpieza suave (p. ej. lavavajillas).
2 Seque el teclado con un paño suave sin pelusa.
10 Síndrome RSI
Síndrome RSI
RSI son las siglas de "Repetitive Strain Injury" = "Síndrome del túnel carpiano". El RSI se origina por movimientos pequeños, repetidos continuamente.
Los síntomas típicos son molestias en los dedos o en la nuca. Encontrará más información en:
www.cherry.de/english/service/servicedownload\_rsi.htm
1 Organice su puesto de trabajo de forma ergonómica.
2 Coloque el teclado y el ratón de modo que los brazos y las muñecas se encuentren a los lados del cuerpo y estirados.
3 Haga varias pausas cortas, cuando sea necesario con ejercicios de estiramiento.
4 Cambie con frecuencia la postura corporal.
11 Eliminación
Elimine el aparato usado a través de un puesto de recogida de residuos electrónicos o a través de su distribuidor.
12 Datos técnicos
12.1 Visión de conjunto
| N° de artículo | Lector de tarjetas magnéticas | Lector de tarjetas chip | Touchpad (almohadilla táctil) |
| G80-8113 X | X | ||
| G80-8200, G81-7000, G81-8000 | X | ||
| G81-7040, G81-8040 | X | X | |
| G81-7043, G81-8043 | X |
12.2 Teclado
| Denominación Valor | |
| Interfaz Conector USB | |
| Tasa de transmisión al sistema | máx. 12 Mbps |
| Suministro de corriente | +5 V/CC ±5 % SELV |
| Consumo de corriente máx. 500 mA | |
| Temperatura de almacenamiento | -20 °C hasta +60 °C |
| Temperatura de funcionamiento | -0 °C hasta +50 °C |
12.3 Lector de tarjetas magnéticas
| Denominación Valor | |
| Pistas 1 + 2 + 3 | |
| Velocidad de lectura 6,3 | a 250 cm/s para el estándar 75 a 210 dpi |
| Estándares ISO 7811/-1 | 2, JIS 1, AAMVA, Gemini |
| Cabeza magnética > 1 | millón de ciclos de lectura |
12.4 Lector de tarjetas chip
| Denominación Valor | |
| Compatibilidad Omnikey | CardMan 3121 |
| Tasa de transmisión a la tarjeta | máx. 420 Kbps |
| Estándares ISO 7816, EM | MV 2000Level1, CCID, PC/SC, CT-API |
| Protocolos | T=0, T=1, S=8 (IIC), S=9 (3 hilos; SLE 4418/28), S=10 (2 hilos; SLE 4432/42) |
| Contacto | Contactos de bajada |
| Ciclos de contacto | aprox. 200,000 |
13 Contacto
ZF Friedrichshafen AG
Electronic Systems
Cherrystraße
91275 Auerbach
Alemania
www.cherry.de
Correo electrónico: info@cherry.de
Teléfono:
Departamento de ventas: +49 (0) 1805 243779* (01805 CHERRY*)
Soporte técnico: Tel.: +49 (0) 1805 919108
(*14 cént./min desde la red fija en Alemania. Los precios de las llamadas pueden variar al utilizar una red de telefonía móvil.)
Tenga preparada la siguiente información al consultar al soporte técnico:
- N° de artículo y de serie del producto
- Denominación y fabricante del PC, Notebook o placa base
- Sistema operativo y, en su caso, versión instalada de un paquete de servicios
14 Instrucciones generales para el usuario
En CHERRY, una marca de ZF Friedrichshafen AG, optimizamos continuamente nuestros productos adaptándolos al desarrollo de nuevas tecnologías.
Por eso nos reservamos el derecho a realizar modificaciones técnicas. Tanto la determinación de la fiabilidad como la definición de las características técnicas se realizan siguiendo métodos de comprobación internos para cumplir con las prescripciones o normas reconocidas a nivel internacional. Los requisitos divergentes pueden cumplirse con la cooperación mutua. El uso y el almacenamiento no adecuados, así como las influencias externas pueden dar lugar a averías y daños.
No asumimos ningún tipo de garantía por defectos basados en una modificación del producto por parte del usuario, y no nos hacemos responsables en caso de modificaciones no autorizadas. Todas las reparaciones deben encomendarse a nosotros o a una persona o establecimiento que disponga de la correspondiente autorización oficial.
Las reclamaciones eventuales de indemnizaciones por daños y perjuicios contra ZF Friedrichshafen AG o sus representantes designados – indistintamente del fundamento jurídico (incluidos daños corporales debidos al estrés) – quedan excluidas, a menos que se trate de dolo, negligencia grave o no observancia de determinaciones ineludibles de la garantía del producto, o en caso de infracciones contra la vida, el cuerpo o la salud. Las instrucciones anteriores sólo son válidas para el producto suministrado.
Para obtener más información, diríjase al distribuidor correspondiente o póngase en contacto con nosotros directamente.
