MANUAL DE USUARIO SPXEPB1 Sun Joe

EN7ES Instrucciones originales.© 2022 Snow Joe, LLC. Derechos reservados.

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe, LLC

PRESIÓN MÁXIMA DE 4,200 PSI

¡IMPORTANTE! Instrucciones de seguridad Todos los operadores deberán leer estas instrucciones antes del uso Siempre obedezca estas normas de seguridad. No hacerlo puede ocasionar lesiones personales graves. Seguridad general

¡ADVERTENCIA! Esta herramienta no está destinada para su uso por niños ni por otras personas sin asistencia o supervisión cuyas habilidades físicas, sensoriales o mentales les impidan usarlo de forma segura. Los niños deben estar bajo supervisión para garantizar que no jueguen con esta herramienta. Antes de encender su herramienta, inspecciónela cuidadosamente para cerciorarse de que no tenga defectos. Si encuentra algún defecto, no la encienda. Contacte a un concesionario autorizado Snow Joe

comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563). m ¡ADVERTENCIA! Se deben tomar precauciones básicas de seguridad siempre que se use esta herramienta para reducir riesgos de incendio, choque eléctrico y lesiones personales. Estas incluyen:

• Área de trabajo: siempre inspeccione el área de trabajo en busca de obstrucciones o peligros.

• Manténgase alejado de los cables de alta tensión: mantenga una distancia de por lo menos 15 m de los cables de alta tensión. No toque el agua ni la apunte a cables eléctricos de ningún tipo.

• No haga ajustes durante el uso: no extienda ni retraiga la vara rociadora, ni le cambie boquillas o accesorios mientras la hidrolavadora esté siendo usada o bajo presión.

• Apagado: antes de realizar cualquier ajuste o mantenimiento, o cuando no esté siendo usada, apague la hidrolavadora, cierre el suministro de agua, apunte la boquilla hacia una dirección segura, y apriete el gatillo para liberar la presión de agua antes de realizar cualquier cambio.

• Manténgase alerta: vea lo que está haciendo. Utilice su sentido común. No use la herramienta sobre una escalera o andamio. No trabaje cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicamentos.

• Riesgo de tropiezo: mantenga la manguera de alta presión alejada del área de trabajo. Evite pisar o tropezarse con la manguera.

• Riesgo de resbalo: nunca corra mientras opere la herramienta. Mantenga con sus pies una posición y un equilibrio adecuados en todo momento para evitar resbalar o caer. Use calzado antideslizante para mejorar su posición de pie en superficies resbaladizas.

• Evite descargas accidentales: no transporte una herramienta conectada con su mano sobre el gatillo. Asegúrese de que el interruptor de seguridad esté activado antes de conectarlo a la hidrolavadora.

• No exceda las especificaciones: no exceda la máxima presión, temperatura o caudal nominales indicados en los datos técnicos.

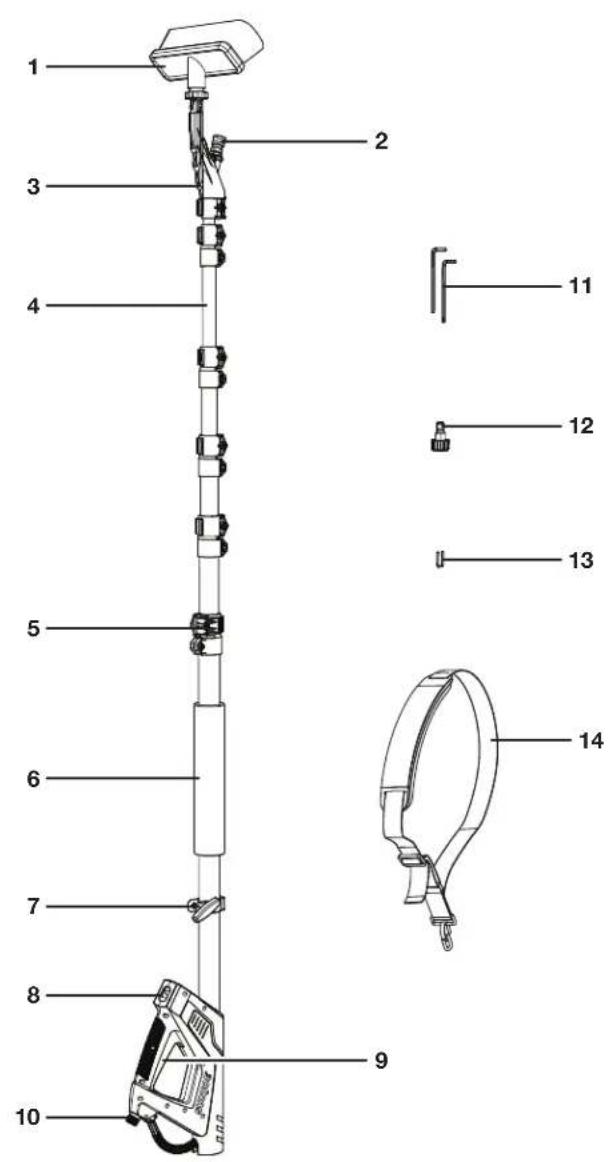

• Inspeccione la herramienta: inspeccione visualmente la herramienta en busca de ajustadores sueltos o conexiones obstruidas.10 Conozca su vara rociadora de altura telescópica de 5.5 m para hidrolavadoras Lea detenidamente este manual del propietario y el reglamento de seguridad antes de operar esta vara rociadora. Compare la ilustración debajo con la unidad para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este manual para futuras referencias. Datos técnicos Longitud ...........................De 5 pies

4. Sección de la vara

6. Empuñadura de espuma

7. Correa para hombro

8. Interruptor de seguridad

10. Entrada de agua (conexión

de manguera a alta presión)

11. Llaves Allen S4 y S5

12. Adaptador de conexión

rápida a M22 para manguera de alta presión

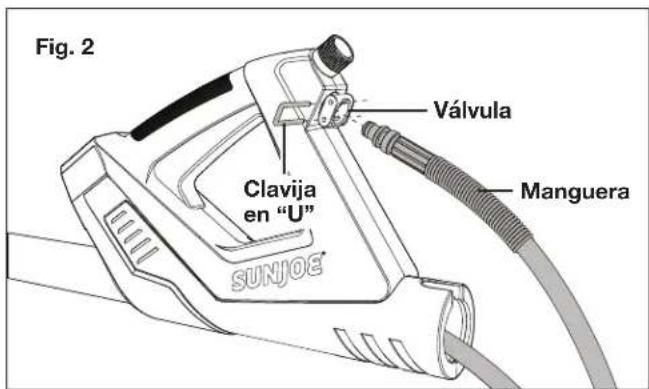

132. Inserte el extremo de la manguera dentro de la válvula y

fíjelo en su lugar usando la clavija en “U” (Fig. 2).

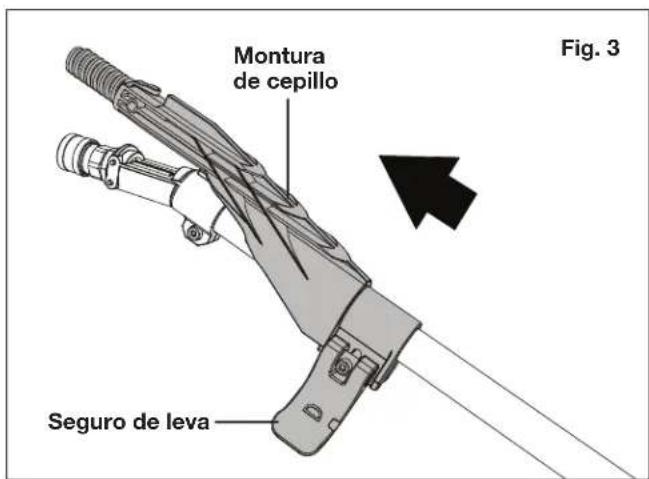

3. Abra el seguro de leva y deslice la montura del cepillo

hacia adelante (Fig. 3).

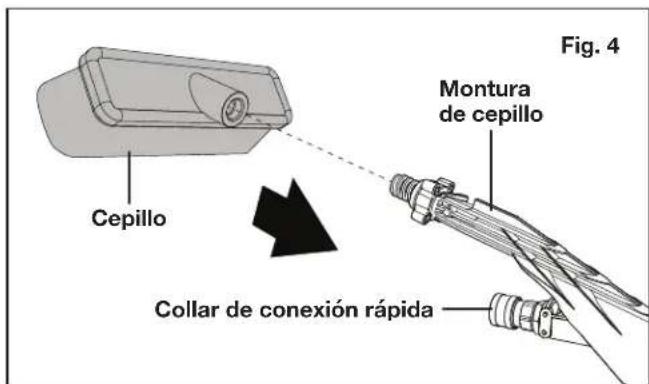

4. Enrosque el cepillo sobre la montura de manera que

apunte hacia abajo, alineado con el collar de conexión rápida (Fig. 4). Fig. 2 Clavija en “U” Manguera Válvula Fig. 3 Montura de cepillo Seguro de leva Fig. 4 Cepillo Montura de cepillo Collar de conexión rápida

Desembalaje Contenido del paquete:

• Adaptador de conexión rápida a M22 para manguera de alta presión

• Manual y tarjeta de registro

1. Retire cuidadosamente la vara rociadora y compruebe

que todos los artículos anteriores estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante el transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA el producto a la tienda. Comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563). NOTA: no se deshaga de la caja de transporte ni de los materiales de embalaje hasta que usted esté listo para usar su vara rociadora. El empaquetado está hecho de materiales reciclables. Deshágase apropiadamente de estos materiales según los reglamentos locales, o guarde el empaquetado para un almacenamiento del producto a largo plazo. ¡IMPORTANTE! Este artefacto y sus materiales de embalaje no son juguetes. No permita que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden sertragadosycausarasxia! Ensamblado

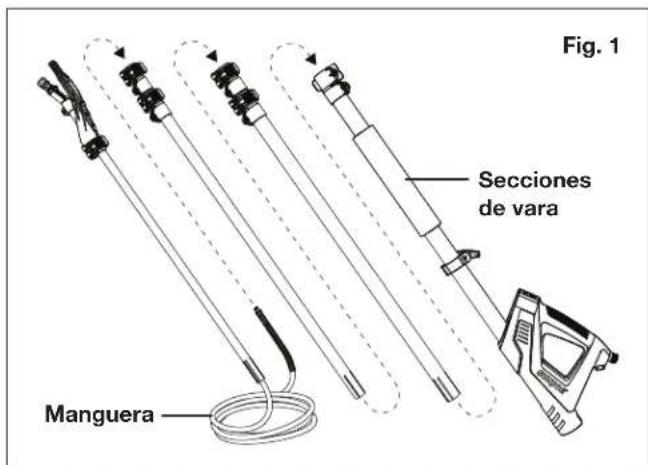

1. Conecte las secciones de la vara. Meta la manguera

conectada a la montura del cepillo a través de todas las secciones. Use el seguro de leva para fijar las secciones en su lugar (Fig. 1). Fig. 1 Secciones de vara Manguera12

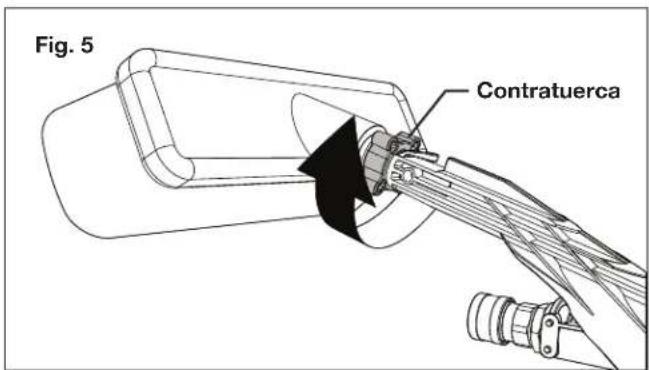

5. Gire la contratuerca en sentido horario hasta que esté

apretada contra la base del cepillo (Fig. 5).

6. Ajuste la distancia entre el cepillo y el collar de conexión

rápida antes de cerrar el seguro de leva (Fig. 3).

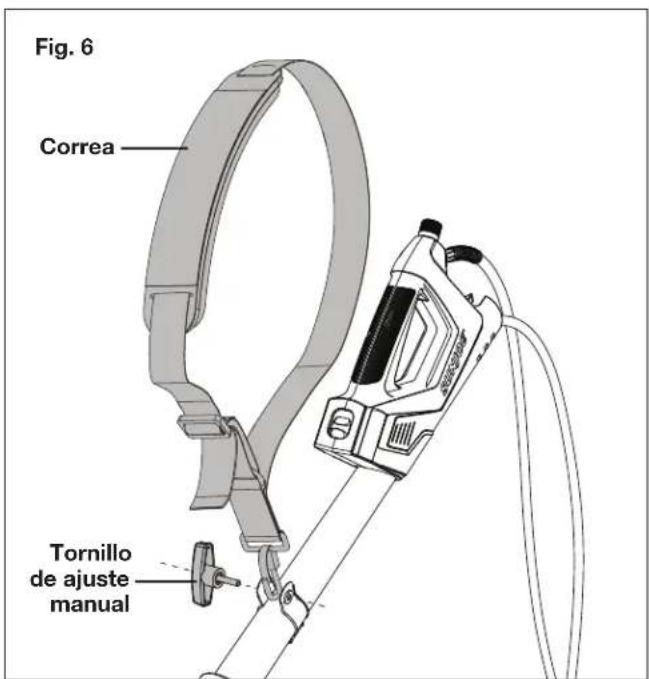

7. Conecte la correa para hombro a la vara rociadora, y

asegúrela usando el tornillo de ajuste manual (Fig. 6).

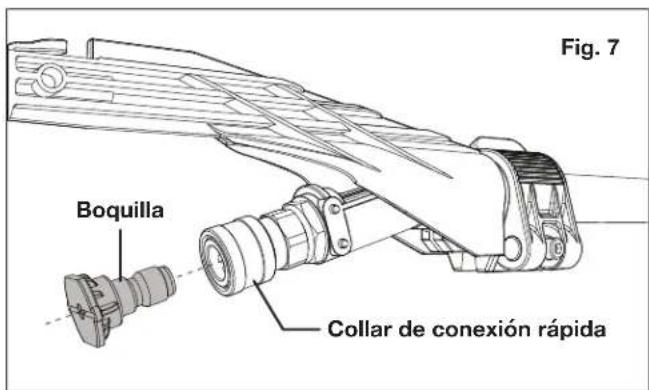

8. Encaje la boquilla deseada en el collar de conexión rápida

hasta que haga “clic” y esté apropiadamente fija en su lugar (Fig. 7). NOTA: las boquillas no están incluidas con esta herramienta. Visite snowjoe.com para comprar boquillas de conexión rápida para hidrolavadoras. Fig. 5 Contratuerca Fig. 6 Tornillo de ajuste manual Correa

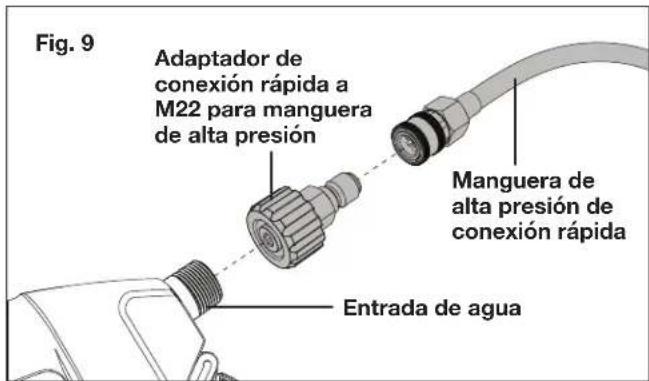

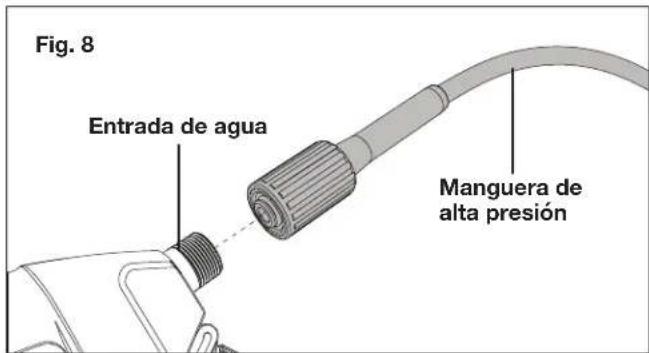

9. Conecte la manguera de alta presión desde su

hidrolavadora a la entrada de agua en la parte inferior de la vara rociadora (Fig. 8). Alternativamente, use el adaptador de conexión rápida a M22 si va a usar una manguera de alta presión con conexión rápida (Fig. 9). Fig. 7 Boquilla Collar de conexión rápida Entrada de agua Fig. 8 Manguera de alta presión Adaptador de conexión rápida a M22 para manguera de alta presión Entrada de agua Fig. 9 Manguera de alta presión de conexión rápida13 Operación

1. Use los seguros de leva para ajustar la vara rociadora a la

longitud deseada. NOTA: nunca extienda las secciones de la vara más allá de las líneas marcadas en rojo.

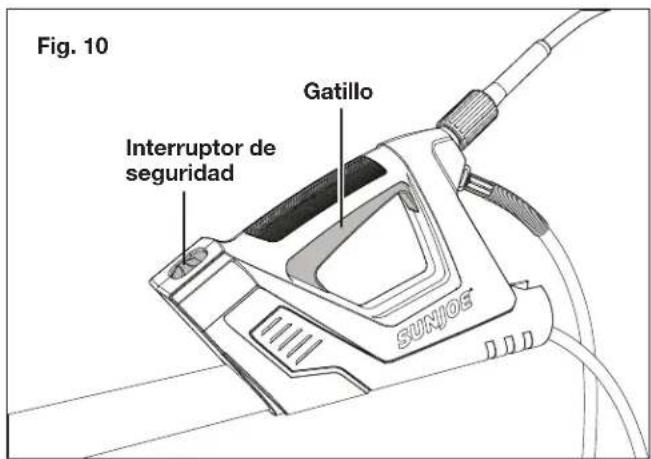

2. Deslice el interruptor de seguridad hacia adelante antes

de apretar el gatillo para empezar a rociar (Fig. 10).

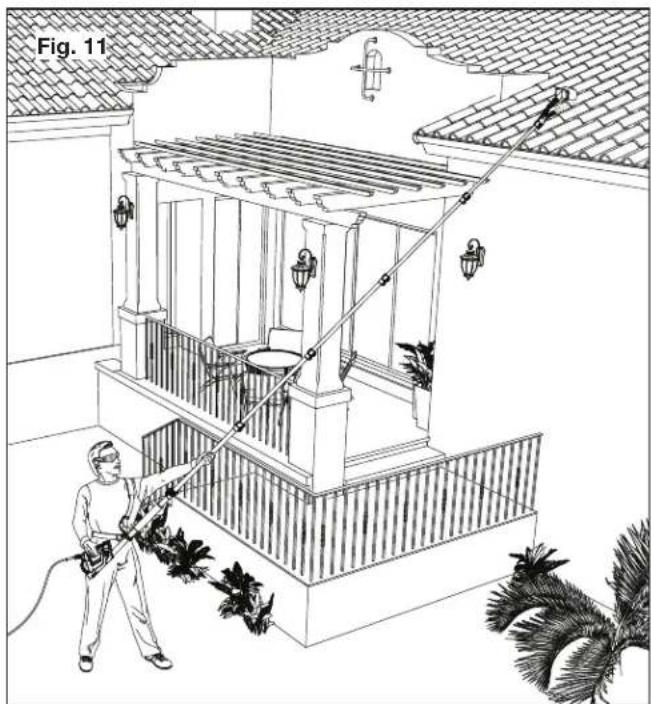

3. Al ser extendida, la vara puede volverse muy pesada.

Mantenga una firme posición de pie y use la correa de hombro para apuntar la boquilla hacia el área de limpieza (Fig. 11). Interruptor de seguridad Gatillo Fig. 10 Fig. 11

4. Cuando la vara no esté siendo usada, deslice el

interruptor de seguridad hacia atrás para trabar el gatillo y desconectar la vara rociadora de su hidrolavadora. NOTA: siempre active el interruptor de seguridad antes de mover o ajustar la vara rociadora. Mantenimiento y almacenamiento m ¡ADVERTENCIA! Solo realice las tareas de reparación y mantenimiento descritas en este manual. Cualquier otro trabajo deberá ser realizado por un técnico calificado. m ¡ADVERTENCIA! Para limpiar su vara rociadora, no use detergentes, ácidos, soluciones alcalinas, productos a base de lejía o solventes tales como acetona. Estas sustancias pueden dañar la carcasa de plástico de la herramienta.

• Verifique que no haya partes gastadas o dañadas. Reemplace las partes gastadas según sea necesario, o comuníquese con la central de servicio al cliente Snow Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para reparaciones antes de volver a usar este producto.

• Guarde el producto y sus accesorios en un lugar seco, bien ventilado y libre de escarcha, lejos del alcance de los niños. Servicio y soporte Si su vara rociadora de altura telescópica de 5.5 m para hidrolavadoras SPX-EPB1 de Sun Joe

requiere servicio o mantenimiento, llame al 1-866-SNOWJOE (1-866-766-9563) para obtener asistencia. Modelo y número de serie Al comunicarse con la empresa, ordenar partes de repuesto o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie, los cuales se encuentran en la tarjeta de registro. Copie estos números en el espacio proporcionado a continuación. Registre los siguientes números que se encuentran en la carcasa o tarjeta de registro de su nuevo producto: Modelo: S P X - E P B 1 №deserie:R4_01282020

AL CLIENTE NUESTRA GARANTÍA: Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte! Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado. REGISTRO DEL PRODUCTO: Snow Joe le recomienda enfáticamente registrar su Producto. Puede registrar su producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto, sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente. ¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA? Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto. ¿QUÉ NO ESTÁ CUBIERTO? Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563). POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe
