MANUAL DE USUARIO ZVENM6K3 ZANUSSI

Cartão, papel X X Película aderente X X Película aderente para micro-on‐ das

11.1 Notas sobre a limpeza

1. INFORMACIÓN SOBRE SEGURIDAD... 168

1.1 Seguridad de niños y personas

vulnerables........................................ 168

1.2 Instrucciones generales de

2.4 Mantenimiento y limpieza............ 173

2.5 Uso de la cristalería.....................174

3. DESCRIPCIÓN DEL PRODUCTO...........175

6.3 Funciones de cocción..................178

6.4 Cómo ajustar: Cocción asistida... 180

7.1 Funciones de reloj....................... 186

7.2 Cómo ajustar: Funciones de reloj186

8.1 Inserción de accesorios...............188

9.3 Ventilador de refrigeración...........190

10.3 Ajustes de potencia recomendados

para distintos tipos de alimentos....... 192

10.4 Tablas de cocción para organismos

11.1 Notas sobre la limpieza............. 194

11.2 Cómo quitar: Carriles de apoyo 195

11.3 Cómo cambiar: Bombilla............195

12. SOLUCIÓN DE PROBLEMAS...............196

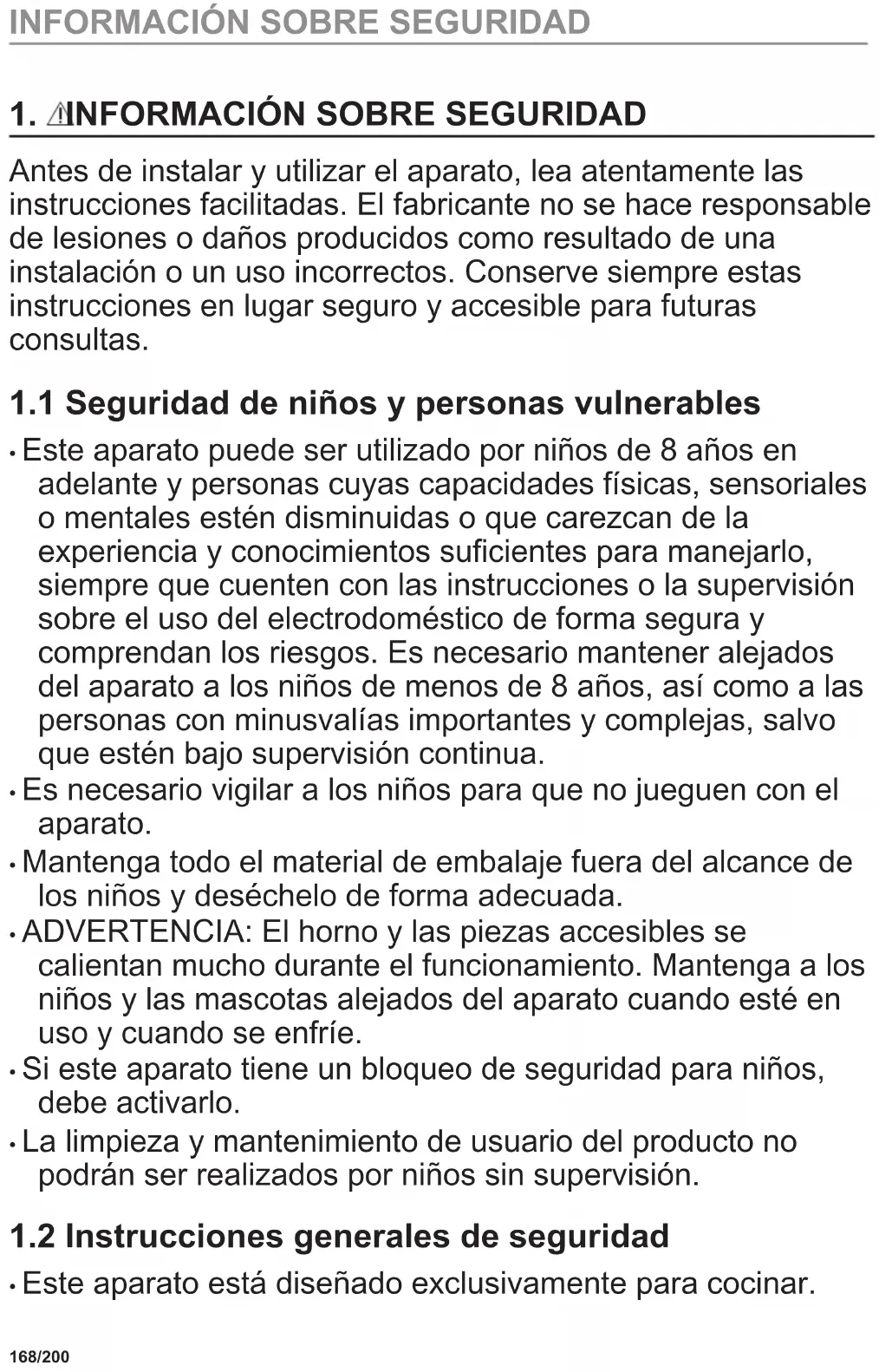

167/2001. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.

• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar. 168/200 INFORMACIÓN SOBRE SEGURIDAD• Este aparato está diseñado para uso doméstico en interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

• No utilice el aparato antes de instalarlo en la estructura empotrada.

• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.

• Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.

• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

• No active la función de microondas cuando el aparato esté vacío. Las piezas metálicas en el interior de la cavidad pueden generar arco eléctrico.

• No se pueden utilizar contenedores metálicos de alimentos y bebidas durante la cocción con microondas. Este requisito no se aplica si el fabricante especifica el tamaño y la forma de los contenedores metálicos apropiados para cocción con microondas.

• ADVERTENCIA: Si la puerta o los cierres de la puerta sufren daños, no debe operar el aparato hasta que una persona cualificada lo haya reparado. 169/200 INFORMACIÓN SOBRE SEGURIDAD• ADVERTENCIA: Solo una persona cualificada puede realizar tareas de reparación o mantenimiento que impliquen la extracción de una tapa que protege contra la exposición a la energía del microondas.

• ADVERTENCIA: No caliente líquidos ni otros alimentos en recipientes herméticos. Podrían explotar.

• Utilice solamente utensilios aptos para hornos de microondas.

• Cuando caliente alimentos en recipientes de papel o plástico, vigile el aparato por la posibilidad de incendio.

• El aparato está diseñado para calentar alimentos y bebidas. El secado de alimentos o ropa y el calentamiento de almohadillas térmicas, pantuflas, esponjas, trapos húmedos y similares pueden provocar riesgo de lesiones, ignición o incendio.

• Si se genera humo, apague o desenchufe el aparato y deje la puerta cerrada para sofocar las posibles llamas.

• El calentamiento de bebidas en el microondas puede provocar un hervido brusco y lento. Extreme la precaución cuando manipule los recipientes.

• Se agitará o removerá el contenido de los biberones y de los tarros de comida para bebés y se controlará la temperatura antes de consumirlos para evitar quemaduras.

• Los huevos con cáscara y los huevos duros enteros no deben calentarse en el aparato, ya que pueden explotar, incluso después de que haya terminado el calentamiento en el microondas.

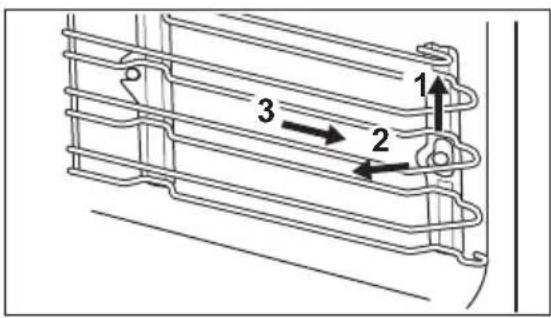

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.

• Limpie el aparato con regularidad y elimine los restos de comida.

• No utilice un limpiador a vapor para limpiar el aparato. 170/200 INFORMACIÓN SOBRE SEGURIDAD• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

• Si no se mantiene el aparato en condiciones limpias, la superficie podría deteriorarse y afectar negativamente a la vida útil del aparato y provocar situaciones de riesgo.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el asa.

• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.

• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

• La unidad empotrada debe cumplir los requisitos de estabilidad de la norma DIN 68930. Altura mínima del armario (Altura mínima del ar‐ mario debajo de la encimera) 444 (460) mm Ancho del armario 560 mm Profundidad del armario 550 (550) mm Altura de la parte frontal del aparato 455 mm Altura de la parte trasera del aparato 440 mm Anchura de la parte frontal del aparato 595 mm Anchura de la parte trasera del aparato 559 mm 171/200 INSTRUCCIONES DE SEGURIDADFondo del aparato 567 mm Fondo empotrado del aparato 546 mm Fondo con la puerta abierta 882 mm Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trasera inferior 560x20 mm Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera 1500 mm Tornillos de montaje 3.5x25 mm

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.

• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

• El aparato se suministra con enchufe y cable de red. 172/200 INSTRUCCIONES DE SEGURIDAD2.3 Uso ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague el aparato después de cada uso.

• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.

• No utilice el aparato con las manos mojadas ni con agua en contacto.

• No ejerza presión sobre la puerta abierta.

• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.

• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

• No utilice la función de microondas para precalentar el aparato. ADVERTENCIA! Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte: – no coloque papel de aluminio directamente en la parte inferior del interior del aparato. – no ponga agua directamente en el aparato caliente. – no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción. – tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.

• Cocina siempre con la puerta del aparato cerrada.

• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA! Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.

• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.

• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada! 173/200 INSTRUCCIONES DE SEGURIDAD• Asegúrese de que el interior y la puerta se secan después de cada uso. El vapor producido durante el funcionamiento del aparato se condensa en las paredes de la cavidad y puede provocar corrosión.

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Los restos de comida o grasa en el interior del aparato podrían provocar un incendio y arcos eléctricos cuando se utiliza la función de microondas.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Uso de la cristalería

Si no manipula la cristalería con el cuidado necesario, puede romperse, desportillarse, agrietarse o rayarse:

• No vierta agua ni otros líquidos fríos sobre la cristalería, porque la caída repentina de temperatura puede provocar la rotura instantánea del cristal. Los trozos de cristal pueden estar muy afilados y son difíciles de ver.

• No coloque cristalería caliente sobre una superficie húmeda o fría, ni directamente sobre una encimera o una superficie de metal, ni tampoco en el fregadero. Tampoco debe manipular la cristalería caliente con un paño húmedo.

• No utilice ni repare ningún objeto de cristalería desportillado, agrietado o con rayas importantes.

• No deje caer ni golpee la cristalería con objetos duros ni la someta a impactos con utensilios.

• No caliente recipientes de cristal vacíos o casi vacíos en el microondas, ni sobrecaliente el aceite o la mantequilla en el microondas (utilice el tiempo de cocción mínimo). Deje que la cristalería se enfríe sobre una rejilla, un agarrador o un paño seco. Asegúrese de que la cristalería se haya enfriado lo suficiente antes de lavarla, refrigerarla o congelarla. Evite sujetar artículos de cristal caliente (incluidos los que tienen superficies de sujeción de silicona) sin un agarrador seco. Evite el uso incorrecto del microondas (por ejemplo sin nada en el interior o con muy poco alimento).

2.6 Iluminación interna

ADVERTENCIA! Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.

• Utilice solo bombillas de las mismas características .

2.7 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

• Utilice solamente piezas de recambio originales. 174/200 INSTRUCCIONES DE SEGURIDAD2.8 Eliminación ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato y deséchelo.

• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. DESCRIPCIÓN DEL PRODUCTO

Mando de las funciones de cocción

Programador electrónico

Soporte de parrilla extraíble

Posiciones de las parrillas

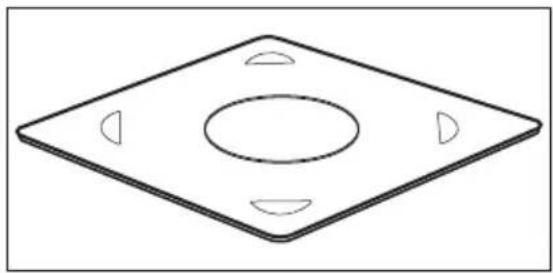

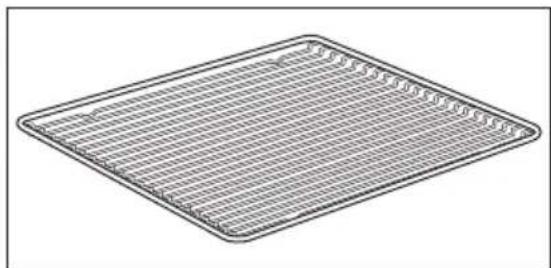

Parrilla Para utensilios de cocina, moldes de pastelería, asados. Bandeja Para bizcochos y galletas. 175/200 DESCRIPCIÓN DEL PRODUCTOPlato inferior de cristal para microondas Para preparar alimentos en modo microondas.

Para usar el aparato, presione el mando. El mando sale del alojamiento.

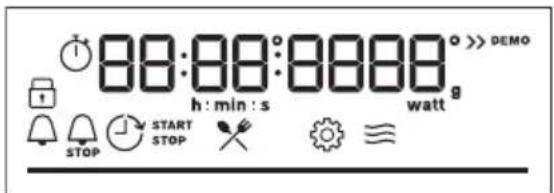

4.2 Sensores del panel de control

Tempo‐ rizador Calenta‐ miento rápido Luz Potencia del Mi‐ croondas Confirmar ajuste Pulse Gire el mando Seleccione una función de cocción para encender el horno. Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno. Pantalla con funciones principales. Indicado‐ res de pan‐ talla: Bloqueo Cocción asisti‐

Ajustes Indicador de función de microondas Indicado‐ res de tem‐ porizador: 176/200 PANEL DE MANDOSBarra de progreso - para la temperatura o el tiem‐ po. La barra está completamente roja cuando el horno alcanza la temperatura ajustada.

5. ANTES DEL PRIMER USO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

5.1 Limpieza inicial

Antes del primer uso, limpie el horno vacío y ajuste el tiempo: 00:00 Ajuste la hora. Pulse .

ADVERTENCIA! Consulte los capítulos sobre seguridad.

6.1 Cómo ajustar: Funciones de cocción

Empezar a cocinar Paso 1 Paso 2 Seleccione una función de cocción. Ajuste la temperatura. Pulse WATT y gire el mando de control para ajustar la potencia del microondas. Pulse

177/200 ANTES DEL PRIMER USO6.2 Cómo ajustar: Funciones del microondas Paso 1 Retire todos los accesorios del horno. Introduzca el plato inferior de cristal del microondas. Coloque el alimento en el plato inferior de cristal para microondas. Paso 2 Seleccione la función de cocción de microondas y pulse: para empezar con los ajustes por defecto. La pantalla indica: duración y potencia del microondas. Paso 3 Gire el mando de las funciones de cocción hasta la posición de apagado para apa‐ gar el horno. Puede modificar los ajustes durante la cocción. Gire el mando de control para ajustar la duración. Pulse: Pulse WATT y gire el mando de control para ajustar la potencia del microondas. Pulse: El tiempo máximo de las funciones del microondas dependerá de la potencia del microondas fijada:

Más de 600 W 7 minutos Si abre la puerta, se detiene el funcionamiento del microondas. Cierre la puerta para volver a encenderlo. Pulse .

6.3 Funciones de cocción

Funciones de cocción estándar Función de coc‐ ción Aplicación Aire caliente Para hornear en hasta dos posiciones de parrilla a la vez y para secar ali‐ mentos. Ajuste la temperatura entre 20 y 40°C menos que para Cocción convencional. 178/200 USO DIARIOFunción de coc‐ ción Aplicación Cocción conven‐ cional Para hornear y asar alimentos en una posición de parrilla. Grill turbo Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Para gratinar y dorar. Función Pizza Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente. Grill turbo + mi‐ croondas Para asar grandes piezas de carne en un nivel. Para gratinar y dorar.Fun‐ ción con refuerzo de microondas. Aire caliente + mi‐ croondas Horneado en una posición de parrilla.Función con refuerzo de microon‐ das. Descongelar Descongelar carne, pescado, pasteles, potencia: 100 - 200 W Recalentar Calentar comidas preparadas y delicadas, rango de potencia: 300 - 700

Microondas Calentamiento, cocción, potencia: 100 - 1.000 W Menú Para acceder al menú: Cocción asistida, Ajustes. 179/200 USO DIARIO6.4 Cómo ajustar: Cocción asistida El submenú Cocción asistida consta de un conjunto de funciones y platos adicionales con funciones de cocción, temperaturas y tiempos recomendados. Puede ajustar la hora y la temperatura durante la cocción. Para algunos de los platos, también puede co‐ cinar con:

• Peso automático Cocción asistida - utilícelo para preparar rápidamente un plato con los ajustes predetermi‐ nados: Paso 1 Paso 2 Paso 3 Paso 4 P1 - P45 Acceda al menú. Seleccionar Cocción asistida. Pulse . Seleccione el plato. Pulse . Introduzca el plato en el horno. Confirmar ajuste.

6.5 Cocción asistida

Leyenda Peso automático disponible. Funciona con potencia de microondas. Use un accesorio apto para mi‐ croondas. Precaliente el horno antes de empezar a cocinar. Nivel del estante. Función de cocción Aplicación F1 Grill Para asar al grill alimentos de poco espesor y tostar pan. F2 Calor inferior Para hornear pasteles con base crujiente y conservar alimentos. 180/200 USO DIARIOFunción de cocción Aplicación F3 Congelados Para productos precocinados (por ejemplo, patatas fri‐ tas, porciones de patata o rollitos de primavera) cru‐ jientes. F4 Cocción convencional + micro Horneado y asado en una posición de parrilla. Función con refuerzo de microondas. F5 Grill + microondas Para cocinar la comida en poco tiempo y dorarla. Fun‐ ción con refuerzo de microondas. Cuando termine la función, compruebe si la comida está lista. Plato Peso Nivel/accesorio de la parrilla Duración Vacuno P1 Rosbif, poco hecho

piezas de 4 - 5 cm 1 bandeja de hornear Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 40 min P2 Rosbif, al punto 50 min P3 Rosbif, muy hecho 60 min P4 Bistec, en su punto

por pieza; rodajas de 3 cm de gro‐ sor 2 fuente de asado encendida pa‐ rrilla Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 15 min P5 Asado de ter‐ nera/estofado (costillas de cebado, redon‐ do superior, flanco grueso) 1,5 - 2 kg 1 fuente de asado encendida pa‐ rrilla Fría la carne durante unos minutos en una sartén caliente. Añada líquido. Intro‐ dúzcalo en el horno. 120 min 181/200 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P6 Rosbif, poco hecho (coc‐ ción lenta)

piezas de 4 - 5 cm 1; bandeja Use sus condimentos favoritos o simple‐ mente sal y pimienta con molienda fres‐ ca. Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 75 min P7 Rosbif, al punto (cocción lenta) 85 min P8 Rosbif, muy hecho (coc‐ ción lenta) 130 min P9 Filete poco hecho (coc‐ ción lenta) 0,5 - 1,5 kg; trozos de 5 - 6 cm 1 bandeja de hornear Use sus condimentos favoritos o simple‐ mente sal y pimienta con molienda fres‐ ca. Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 75 min P10 Filete, en su punto (cocción lenta) 90 min P11 Filete hecho (cocción lenta) 120 min Ternera P12 Asado de ter‐ nera (por ejemplo, el hombro) 0,8 - 1,5 kg; piezas de 4 cm de gro‐ sor 1 fuente de asado encendida pa‐ rrilla Use sus especias favoritas. Añada líqui‐ do. Asado cubierto. 80 min Cerdo P13 Cerdo asado en el cuello o en el hombro 1,5 kg 1; cacerola de cerámica o cristal en la parrilla, apta para microondas Use sus especias favoritas. Después de la mitad del tiempo de cocción, voltee la carne. 90 min P14 Cerdo desmi‐ gado (cocción lenta) 1,5 - 2 kg 1 bandeja de hornear Use sus especias favoritas. Dé la vuelta a la carne a la mitad del tiempo de coc‐ ción para dorar uniformemente. 215 min 182/200 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P15 Lomo, fresco 1 - 1,5 kg; trozos de 5 - 6 cm 1; fuente de asado en laparrilla Use sus especias favoritas. 55 min P16 Costillas 2 - 3 kg; uti‐ lice repues‐ tos finos de

2 bandeja honda Añada líquido para cubrir la base de un plato. Después de la mitad del tiempo de cocción, voltee la carne. 90 min Cordero P17 Pierna de cor‐ dero con hue‐

1,5 - 2 kg; piezas de 7 - 9 cm 1; fuente de asado en la bandeja Añada líquido. Después de la mitad del tiempo de cocción, voltee la carne. 130 min Aves P18 Pollo entero 1,1 kg; fres‐

1; cacerola de cerámica o cristal en la parrilla, apta para microondas Use sus especias favoritas. Coloque la pechuga de pollo boca abajo y gírela transcurrida la mitad del tiempo de coc‐ ción. 40 min P19 Medio pollo 0,5 - 0,8 kg 2 bandeja de hornear Use sus especias favoritas. 40 min P20 Pechuga de pollo

por pieza 1 cazuela sobre parrilla Use sus especias favoritas. Fría la carne durante unos minutos en una sartén ca‐ liente. 25 min P21 Muslos de po‐ llo, frescos

2 bandeja de hornear Si se marchan las patas de pollo marina‐ das, ajuste la temperatura más baja y cocínelas más tiempo. 30 min P22 Pato entero 2 - 3 kg 1 fuente de asado encendida pa‐ rrilla Use sus especias favoritas. Coloque la carne en la fuente. Dé la vuelta al pato a la mitad del tiempo de cocción. 100 min 183/200 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P23 Ganso entero 4 - 5 kg ?; bandeja honda Use sus especias favoritas. Coloque la carne en la bandeja honda. Dele la vuel‐ ta a la mitad del tiempo de cocción. 110 min Otros P24 Pastel de car‐

1 kg 1; parrilla Use sus especias favoritas. 60 min Pescado P25 Pescado ente‐ ro, al grill 0,5 - 1 kg por pescado 1 bandeja de hornear Llene el pescado con mantequilla y utili‐ ce sus especias y hierbas favoritas. 30 min P26 Filete de pes‐ cado

2 cazuela sobre parrilla Use sus especias favoritas. 20 min Horneado/postres dulces P27 Tarta de que‐

1; forma de pastel en la parrilla 40 min P30 Pastel de manzana

1; molde de pan en la parrilla 50 min 184/200 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración Verduras / Guarniciones P34 Patatas al horno 1 kg 1; bandeja Ponga las patatas enteras con piel en la bandeja. 50 min P35 Aros 1 kg 2 bandeja de hornear forrado con papel de hornear Use sus especias favoritas. Corte las pa‐ tatas en trozos. 35 min P36 Verduras al grill

2 bandeja de hornear forrado con papel de hornear Use sus especias favoritas. Corte las verduras en trozos. 30 min P37 Croquetas congeladas 0,5 kg 2; bandeja 25 min P38 Pomos con‐ gelados 0,75 kg 2; bandeja 25 min Gratinados, pan y pizza P39 Lasaña de carne/verdura con platos de fideos secos

; 1; cacerola de cerámica o cristal en la parrilla 35 min P40 Patatas grati‐ nadas (patatas crudas) 1,1 kg ; 2; cacerola de cerámica o cristal en la parrilla Gire el plato transcurrida la mitad del tiempo de cocción. 35 min P41 Pizza fresca y fina

1; bandeja forrada con papel de hornear 25 min P43 Quiche - 1; molde de hornear en la parrilla 45 min 185/200 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P44 Baguette / chapata / pan blanco 0,8 kg 1 bandeja de hornear forrado con papel de hornear Se necesita más tiempo para el pan blanco. 30 min P45 Todo el gra‐ no / centeno / pan oscuro de grano en molde de pan 1 kg 1; bandeja forrada con papel de hornear/parrilla 60 min

7. FUNCIONES DEL RELOJ

7.1 Funciones de reloj

Función de reloj Aplicación Avisador. Al finalizar el tiempo, sonará la señal acústica. Tiempo de cocción. Cuando el temporizador finaliza, suena la señal y la función de cocción se detiene. Tiempo de retardo. Para posponer el inicio y/o fin de la cocción. Tiempo de funcionamiento. El máximo es 23 h 59 min. Esta función no influye en el funcionamiento del horno. Para encender y apagar Tiempo de funcionamiento seleccione: Menú, Ajustes. Las funciones de reloj solo están disponibles para: Aire caliente, Cocción convencional, Grill turbo, Función Pizza, Grill turbo + microondas, Aire caliente + microondas.

7.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora Paso 1 Paso 2 Paso 3 186/200 FUNCIONES DEL RELOJCómo ajustar: Hora Para cambiar la hora, acceda al menú y seleccione Ajustes, Hora. Ajuste el reloj Pulse: . Cómo ajustar: Avisador Paso 1 La pantalla muestra: 0:00 Paso 2 Paso 3 Pulse: . Ajustar la Avisador Pulse: . El temporizador comienza la cuenta atrás inmediatamente. Cómo ajustar: Tiempo de cocción Paso 1 Paso 2 La pantalla muestra: 0:00 Paso 3 Paso 4 Elija una función de cocción y la temperatura. Pulse repetida‐ mente: . Ajuste el tiempo de cocción. Pulse: . El temporizador comienza la cuenta atrás inmediatamente. 187/200 FUNCIONES DEL RELOJCómo ajustar: Tiempo de retardo Paso 1 Paso 2 La pan‐ talla mues‐ tra: la hora INI‐ CIO Paso 3 Paso 4 La pan‐ talla muestra:

PA‐ RAR Paso 5 Paso 6 Selec‐ cione la función de coc‐ ción. Pulse re‐ petida‐ mente:

Ajuste la hora de inicio. Pulse:

El temporizador empieza a contar hacia atrás a una hora programada.

8. INSTRUCCIONES DE USO: ACCESORIOS

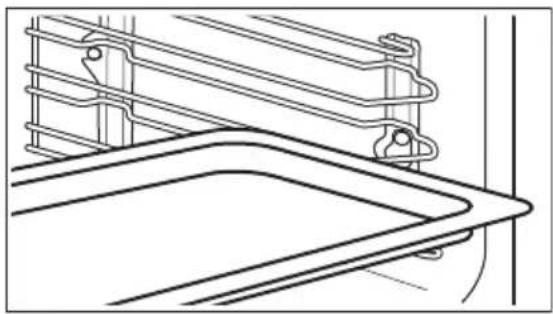

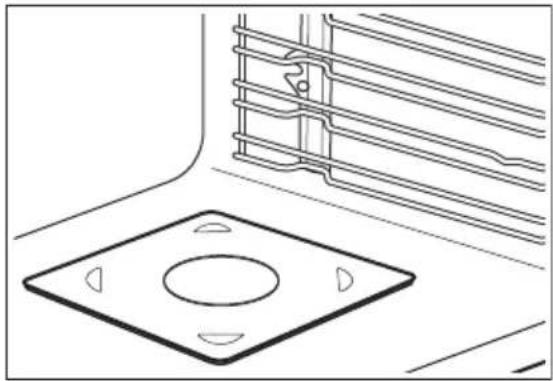

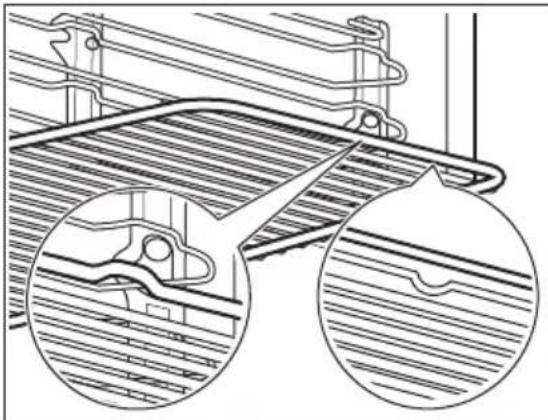

8.1 Inserción de accesorios

Utilice únicamente utensilios y materiales adecuados. Consulte los recipientes y materiales adecuados para microondas en el capítulo “Consejos”. Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla. Parrilla: Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo. 188/200 INSTRUCCIONES DE USO: ACCESORIOSBandeja: Introduzca la bandeja entre las guías del carril de apoyo. Plato inferior de cristal para microon‐ das: Utilice el plato inferior de cristal para mi‐ croondas exclusivamente con la función de microondas. No es adecuada para la función combinada de microondas (p. ej., grill microondas). Coloque el accesorio en el fondo de la ca‐ vidad. Puede colocar los alimentos directamente en el plato inferior de cristal para microon‐ das.

Esta función impide que se produzca accidentalmente un cambio en la función del aparato. Actívela cuando el aparato esté en funcionamiento: la cocción ajustada continúa y el panel de control está bloqueado. Actívela cuando el aparato esté apagado: no se puede encender y el panel de control está blo‐ queado. - mantenga pulsado pa‐ ra activar la función. Suena una señal. - mantenga pulsado para apagarla. 3 x - parpadea cuando se enciende el bloqueo.

9.2 Desconexión automática

Por motivos de seguridad, el horno se desactiva transcurrido un tiempo si una función de cocción está en funcionamiento y no se modifica ningún ajuste. 189/200 FUNCIONES ADICIONALES(°C) (h)

La función de desconexión automática no funciona con las siguientes funciones: Luz, Tiempo de retardo.

9.3 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

¡A cocinar! Coloque la comida en el plato de cristal del microondas, en la base de la cavidad. Coloque la comida en un plato en la base de la cavidad. Remueva o de la vuelta a la comida a la mitad del tiempo de cocción o descongelación. Remueva de vez en cuando los platos líquidos. Remueva la comida antes de servirla. Tape la comida para cocinar y recalentar. Coloque la cuchara en la botella o el vaso al calentar bebidas para asegurar una mejor distribución del calor. Coloque los alimentos en el aparato sin ningún envoltorio. Las comidas envasadas solo pueden introducirse en el aparato si su embalaje es apto para microondas (consulte la información en el embalaje). Cocción por microondas Cocine la comida tapada. Cocine alimentos sin tapar solamente si desea un resultado crujiente. No recocine los platos ajustando una potencia y un tiempo demasiado elevados. La comida puede secarse, quemarse o provocar fuego. No utilice el aparato para cocinar huevos o caracoles con la cáscara porque pueden estallar. Perfore la yema de los huevos fritos antes de recalentarlos. Perfore la piel de los alimentos varias veces con un tenedor antes de cocinarlos. Corte las verduras en trocitos de igual tamaño. Después de apagar el aparato, saque los alimentos y déjelo reposar unos minutos para que el calor se distribuya uniformemente. Descongelación en el microondas Coloque el alimento congelado sin desenvolver en un plato pequeño vuelto del revés con un contenedor debajo o en una bandeja de descongelación o tamiz de plástico para que el líquido de descongelación pueda salir. Retire las piezas después de descongeladas. 190/200 CONSEJOSPara cocinar frutas y verduras sin descongelarlas primero puede utilizar una potencia superior del microondas.

10.2 Recipientes y materiales adecuados para microondas

Para el microondas, utilice solo utensilios y materiales adecuados. Consulte la tabla siguiente como referencia. Compruebe los utensilios de cocina / especificación de materiales antes de utilizarlo. Material del utensilio de coci‐

Cristal y porcelana para horno sin componentes de metal, p. ej., vidrio térmico Vidrio y porcelana no aptos para horno sin plata, oro, platino ni decoraciones de metal X X Cristal y vitrocerámica de mate‐ rial apto para horno y congela‐ ción Cerámica y barro aptos para horno sin cuarzo ni componen‐ tes metálicos, o vidriado que contenga metales Cerámica, porcelana o barro co‐ cido con fondo sin vidriar o con pequeños orificios, p. ej., en las asas X X X Plástico resistente al calor hasta 200 °C

Cartón, papel X X Película de cocción X X Película para microondas X Fuentes de metal, como esmalte o hierro fundido X X X Moldes, barniz negro o revesti‐ miento de silicona X X X 191/200 CONSEJOSMaterial del utensilio de coci‐

10.3 Ajustes de potencia recomendados para distintos tipos de

alimentos Los datos de la tabla son valores orientativos.

Sofreír al inicio del proceso de cocción calentar líquidos

Cocinar verduras Cocinar platos de huevos Estofados a fue‐ go lento Calentar platos únicos Descongelar y calentar platos congelados

10.4 Tablas de cocción para organismos de control

Información para institutos de pruebas Pruebas realizadas de conformidad con IEC 60705. Use la parrilla salvo que se indique lo contrario.

CROONDAS (W) (kg) (min) Bizcocho 600 0.475 Inferior 7 - 9 Gire el recipiente un cuarto de vuelta a media cocción. Pastel de carne 400 0.9 2 25 - 32 Gire el recipiente un cuarto de vuelta a media cocción. Pudding de huevo 500 1 Inferior 18 - Descongelar carne 200 0.5 Inferior 7 - 8 Dé la vuelta a la car‐ ne a media cocción. Use la parrilla. FUN‐

COMBI MI‐ CROON‐ DAS (W) (°C) (m) Pastel, 0,7 kg Cocción convencio‐ nal + micro 100 200 2 23 - 27 Gire el recipiente un cuarto de vuel‐ ta a media coc‐ ción. 193/200 CONSEJOSUse la parrilla. FUN‐

Aire calien‐ te + mi‐ croondas 300 180 2 38 - 42 Gire el recipiente un cuarto de vuel‐ ta a media coc‐ ción. Pollo, 1,1

Grill turbo + microondas 400 230 1 35 - 40 Coloque la carne en un recipiente de cristal redondo y dele la vuelta a media cocción.

11. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

11.1 Notas sobre la limpieza

Agentes lim‐ piadores Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Utilice un producto de limpieza para limpiar las superficies metálicas. Limpie las manchas con un detergente suave. Uso diario Limpie el interior después de cada uso. La acumulación de grasa u otros resi‐ duos puede provocar un incendio. Retire los residuos de alimentos y la grasa de la bóveda del aparato. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de microfibra después de cada uso. 194/200 MANTENIMIENTO Y LIMPIEZAAccesorios Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los acceso‐ rios en el lavavajillas. Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

11.2 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo. Paso 1 Apague el horno y espere a que esté frío. Paso 2 Tire con cuidado de los sopor‐ tes hacia arriba y hacia afuera del tope delantero.

Paso 3 Tira del extremo delantero del carril de apoyo para separarlo de la pared lateral. Paso 4 Extrae los carriles de la suje‐ ción posterior. Instale los carriles de apoyo en el orden inverso.

11.3 Cómo cambiar: Bombilla

ADVERTENCIA! Riesgo de descarga eléctrica. La lámpara puede estar caliente. Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa. Antes de reemplazar la bombilla: Paso 1 Paso 2 Paso 3 Apague el horno. Espere has‐ ta que el horno esté frío. Desconecte el horno de la red. Coloque un paño en el fondo de la cavidad. Bombilla superior Paso 1 Gire la tapa de cristal para extraerla. 195/200 MANTENIMIENTO Y LIMPIEZAPaso 2 Limpie la tapa de cristal. Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C. Paso 4 Instale la tapa de cristal.

12. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

12.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado. El horno no se enciende o no se calienta Problema Compruebe que... La placa no se enciende o no funciona. La batidora está bien conectada a la red eléc‐ trica. El horno no se calienta. El apagado automático está desactivado. El horno no se calienta. No ha saltado el fusible. El horno no se calienta. El icono del candado está apagado. Componentes Problema Compruebe que... La bombilla no funciona. La bombilla se ha fundido. Código de error La pantalla muestra… Compruebe que... 196/200 SOLUCIÓN DE PROBLEMASCódigo de error 00:00 Se ha producido un corte de corriente. Ajuste la hora. Si la pantalla muestra un código de error que no está en esta tabla, apague y encienda el fusible de la vivienda para reiniciar el horno. Si el código de error se repite, contacte con un Centro de servicio autorizado.

12.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado. Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato. Se recomienda escribir los datos aquí: Modelo (MOD): ......................................... Número de producto (PNC) ......................................... Número de serie (S.N.) .........................................

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición. Utilice utensilios de cocina de metal para mejorar el ahorro energético, ()solo cuando utilice una función de horno no microondas). No precaliente el aparato antes de cocinar en la medida de lo posible. Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez. Cocción con ventilador En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía. Calor residual La bombilla y el ventilador siguen funcionando. Al apagar el aparato la pantalla mostrará el calor residual. El calor puede emplearse para mantener caliente los alimentos. Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando. Utilice el calor residual para calentar otros platos. 197/200 EFICACIA ENERGÉTICAMantener calientes los alimentos Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. El indicador de calor residual o la temperatura aparecen en la pantalla. Cocción con la bombilla apagada Apague la luz mientras cocina. Enciéndala únicamente cuando la necesite.

- seleccione para acceder al Menú. Menú estructura Cocción asistida Ajustes Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 O1 - O9 Seleccione la Menú, Ajustes. Confirmar ajus‐ te. Seleccione el ajuste. Confirmar ajus‐ te. Ajuste el valor y pulse . Ajustes O1 Hora Cambiar O2 Brillo de la pantalla 1 - 5 O3 Tono de teclas 1 - Pitido

apagado O4 Volumen del timbre 1 - 4 O5 Tiempo de funciona‐ miento Encendido/ Apagado O6 Luz Encendido/ Apagado 198/200 ESTRUCTURA DEL MENÚAjustes O7 Modo demostración Código de activación.

O8 Versión del software Comprobar O9 Restaurar todos los ajustes Sí / No

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. 199/200
