Tipo de producto	Horno eléctrico integrado
Modelo	ZOB10401WK
Marca	Zanussi
Fuente de energía	Electricidad (230V, 50Hz)
Potencia nominal	2.2 kW
Clase de eficiencia energética	A
Capacidad del horno	71 L
Dimensiones (Al x An x Pr)	595 x 595 x 550 mm
Peso	30 kg
Rango de temperatura	50°C - 250°C
Funciones principales	Convencional, Ventilado, Grill, Grill ventilado, Descongelar, Calor inferior
Tipo de limpieza	Interior esmaltado, fácil limpieza
Características de seguridad	Bloqueo infantil, Apagado automático, Ventilador de refrigeración
Tipo de control	Perillas con temporizador
Pantalla	Temporizador mecánico
Luz interior	Sí
Puerta del horno	Puerta abatible con asa
Número de estantes	2 estantes cromados
Potencia del grill	2000 W
Índice de reparabilidad	8.5/10
Disponibilidad de piezas de repuesto	Piezas comunes disponibles (elementos calefactores, termostato, bisagras de la puerta)

Preguntas frecuentes - ZOB10401WK ZANUSSI

¿Cuáles son las dimensiones del horno Zanussi ZOB10401WK?

El horno mide aproximadamente 595 x 595 x 550 mm (Al x An x Pr). Siempre verifique el espacio de su gabinete antes de la instalación.

¿Cómo instalo correctamente el horno?

La instalación debe ser realizada por un electricista calificado. Asegúrese de que la fuente de alimentación coincida con la potencia nominal (230V, 2.2 kW). Permita una ventilación adecuada alrededor del aparato.

¿Cuál es la clase de eficiencia energética de este horno?

El Zanussi ZOB10401WK tiene una clase de eficiencia energética A, lo que indica un bajo consumo de energía.

¿Cómo precaliento el horno?

Gire la perilla de función al modo de cocción deseado (por ejemplo, Ventilado) y ajuste la temperatura con la perilla de temperatura. Espere hasta que el indicador del termostato se apague, lo que indica que se ha alcanzado la temperatura establecida.

¿Puedo usar papel de aluminio en el fondo del horno?

No, no coloque papel de aluminio en el fondo del horno. Puede dañar el revestimiento de esmalte y causar una mala distribución del calor. Use una bandeja para hornear en su lugar.

¿Cómo limpio el interior del horno?

Retire las rejillas y limpie con un paño húmedo. Para manchas difíciles, use un limpiador no abrasivo suave. Evite productos químicos agresivos. El revestimiento de esmalte es fácil de limpiar.

¿Qué debo hacer si el horno no calienta?

Verifique la fuente de alimentación y asegúrese de que el temporizador esté configurado. Si usa un temporizador mecánico, asegúrese de que no esté en la posición 'apagado'. Si aún no calienta, comuníquese con el servicio al cliente.

¿Cómo activo el bloqueo infantil?

Este modelo cuenta con un bloqueo infantil. Consulte el manual para conocer los pasos específicos de activación, que generalmente implican presionar y mantener presionada una perilla o botón durante unos segundos.

¿Cuál es la temperatura máxima del grill?

La función grill puede alcanzar temperaturas de hasta 250°C. Para obtener mejores resultados, precaliente el grill durante 5 minutos antes de colocar los alimentos.

¿Dónde puedo encontrar piezas de repuesto como elementos calefactores?

Los centros de servicio Zanussi autorizados y los minoristas en línea de piezas de repuesto tienen piezas de repuesto. Verifique su número de modelo ZOB10401WK para compatibilidad.

MANUAL DE USUARIO ZOB10401WK ZANUSSI

Horno

Horno

Horno

MANUAL DE USUARIO

Contenido

1 Indicador de temperatura

riesgo de choque eléctrico.

máximo de 1380 W 3 x 0,75 mm²

máximo de 2300 W 3 x 1 mm²

máximo de 3680 W 3 x 1,5 mm²

Información sobre seguridad	27
Instrucciones de seguridad	28
Descripción del producto	30
Antes del primer uso	30
Uso diario	31
Funciones adicionales	31

Consejos útiles	31
Mantenimiento y limpieza	35
Qué hacer si...	37
Instalación	37
Aspectos medioambientales	39

Salvo modificaciones.

Información sobre seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

Advertencia: Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

Seguridad general

• El aparato se calienta cuando está en funcionamiento. No toque las resistencias del aparato. Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• No utilice un limpiador a vapor para limpiar el aparato.
• Antes de realizar tareas de mantenimiento, corte la corriente eléctrica.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

Instrucciones de seguridad

Instalación

Advertencia: Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.
• No tire nunca del aparato sujetando el asa.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.
• Los laterales del aparato deben colocarse junto a otros aparatos o muebles de la misma altura.

Conexión eléctrica

Advertencia: riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarse por electricistas cualificados.
• El aparato debe quedar conectado a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.
• Evite que el cable de red entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento correctos: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

Uso del aparato

Advertencia: Riesgo de lesiones, quemaduras, descargas eléctricas o explosiones.

• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Desactive el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando éste esté en funcionamiento. Pueden liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Mantenga siempre cerrada la puerta del aparato cuando éste esté en funcionamiento.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede generar una mezcla de alcohol y aire.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

Advertencia: Podría dañar el aparato. - Para evitar daños o decoloraciones del esmalte:

• no coloque recipientes ni otros objetos directamente sobre la base del aparato.
• no coloque papel de aluminio directamente en la parte inferior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte no afecta al rendimiento del aparato. No se considera un defecto en cuanto al derecho de garantía.
• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.

Mantenimiento y limpieza

Advertencia: Riesgo de lesiones, incendio o de ocasionar daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico.
• Tenga mucho cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Los restos de comida o grasa en el interior del aparato podrían provocar un incendio.
• Limpie el aparato con un paño suave humedecido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase.
• No limpie el esmalte catalítico (en su caso) con ningún tipo de detergente.

Luz interna

- El tipo de bombilla o lámpara halógena utilizada para este aparato es específica para aparatos domésticos. No debe utilizarse para la iluminación doméstica.

Advertencia: Riesgo de descargas eléctricas.

• Antes de cambiar la bombilla, desconecte el aparato del suministro de red.
• Utilice sólo bombillas con las mismas especificaciones.

Descripción del producto

Indicador de temperatura

Antes del primer uso

Advertencia: Consulte los capítulos sobre seguridad.

Limpieza inicial

• Retire todos los accesorios y carriles laterales extraíbles (en su caso).
• Limpie el interior del aparato antes de utilizarlo por primera vez.

Importante: Consulte el capítulo

"Mantenimiento y limpieza".

Calentamiento previo

Precaliente el aparato vacío para quemar los restos de grasa.

Desecho

Advertencia: Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

2 Mando de temperatura 3 Mando de las funciones del horno 4 Aberturas de ventilación 5 Grill 6 Bombilla del horno 7 Placa de características 8 Posiciones de las parrillas

Accesorios del horno

- Parrilla

Para utensilios de cocina, pasteles en molde, asados.

- Bandeja

Para bizcochos y galletas.

1. Ajuste la función □ y la temperatura máxima.
2. Deje que el aparato funcione durante 45 minutos.
3. Ajuste la función ☐ y la temperatura máxima.
4. Deje que el aparato funcione durante 15 minutos.

Los accesorios se pueden calentar más de lo habitual. El aparato puede emitir olores y humos. Esto es totalmente normal. Asegúrese de que haya una buena ventilación.

Advertencia: Consulte los capítulos sobre seguridad.

Encendido y apagado del aparato

1. Gire el mando del horno hasta la función que desee.
2. Gire el mando de control de la temperatura hasta la temperatura adecuada.

El indicador de temperatura permanece encendido mientras el horno alcanza la temperatura elegida.

1. Para desactivar el aparato, gire el mando de función del horno y el mando de control de la temperatura a la posición de desconexión.

Funciones del horno

Función del horno Aplicación
	Apagado El aparato está apagado.
	Calor superior + inferior	Para hornear y asar en un nivel del horno. Las resistencias superior e inferior funcionan al mismo tiempo.
	Calor inferior	Para hornear pasteles con base crujiente. Solo funciona la resistencia inferior.
	Bóveda	Para terminar platos cocinados. Solo funciona la resistencia superior.
	Grill	Para asar al grill pequeñas cantidades de alimentos de poco espesor en el centro de la parrilla. Para hacer tostadas.

Funciones adicionales

Ventilador de enfriamiento

Cuando el aparato funciona, el ventilador de refrigeración se pone en marcha automáticamente para mantener frías las superficies del aparato. Si se desactiva el aparato, el ventilador puede seguir funcionando hasta que se enfríe el aparato.

Termostato de seguridad

El funcionamiento incorrecto del aparato o los componentes defectuosos pueden provocar sobrecalentamientos peligrosos.

Consejos útiles

• El aparato tiene cuatro niveles. Estos niveles se ordenan contándolos de abajo a arriba desde la solera del aparato.
• El aparato está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema

brecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a conectar automáticamente cuando desciende la temperatura.

puede cocinar con un entorno de vapor y mantener los alimentos blandos en su interior y crujientes en su exterior. Ello reduce al mínimo el tiempo de cocción y el consumo de energía.

• La humedad puede llegar a condensarse en el aparato o en los paneles de cristal. Esto es totalmente normal. Manténgase alejado del aparato siempre que abra la puerta mientras está en funcionamiento. Si desea reducir la condensación, ponga en funcionamiento el aparato 10 minutos antes de cocinar.
• Limpie la humedad después de cada uso del aparato.
• No coloque objetos directamente sobre la solera del aparato ni cubra los componentes con papel de aluminio cuando cocine. De lo contrario puede que se alteren los resultados de la cocción y se dañe el esmalte.

No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.

• No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.
• Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.

- Utilice una bandeja honda con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.

• Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.
• Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de que se seque cada vez.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen. Inicialmente, supervise el rendimiento cuando cocine. Busque los mejores ajustes (de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este aparato.

Cuadro de especificaciones para hornear y asar

REPOSTERÍA

TIPO DE ALIMENTO	Calor superior + inferior		Tiempo de cocción (min)	Notas
	Posición de la parrilla	Temp. (°C)
Masas batidas	2	170	45 - 60	En molde de repostería
Masa con mantequilla	2	170	24 - 34	En molde de repostería
Tarta de queso	1	170	60 - 80	En molde de repostería de 26 cm
Tarta o pastel de manzana	1	170	100 - 120	En dos moldes de repostería de 20 cm en una parrilla
Strudel	2	175	60 - 80	En bandeja de repostería
Tarta de mermelada	2	170	30 - 40	En molde de repostería de 26 cm
Pastel de fruta	2	170	60 - 70	En molde de repostería de 26 cm
Bizcocho (bizcocho sin grasa)	2	170	35 - 45	En molde de repostería de 26 cm
Pastel de Navidad / Pastel de fruta	2	170	50 - 60	En molde de repostería de 20 cm
Tarta de ciruelas 2 170	50 - 60			En molde para pan 1)
Pastelillos	3	170	20 - 30	En bandeja de repostería
Galletas 3 150 20 - 30				En bandeja de repostería 1)
Merengues	3	100	90 - 120	En bandeja de repostería
Bollos 3 190 15 - 20				En bandeja de repostería 1)
Masa de relleno 3 190 25 - 35				En bandeja de repostería 1)
Tartaletas	3	180	45 - 70	En molde de repostería de 20 cm
Tarta Victoria	1 o 2	180	40 - 55	Izquierda + derecha en molde de repostería de 20 cm

1) Precalentar durante 10 minutos.

PAN Y PIZZA

TIPO DE ALIMENTO	Calor superior + inferior		Tiempo de cocción (min)	Notas
	Posición de la parrilla	Temp. (°C)
Pan blanco	1	190	60 - 70	1 - 2 piezas, 500 g cada pieza 1)
Pan de centeno	1	190	30 - 45	En molde de pan
Panecillos	2	190	25 - 40	6 - 8 panecillos en una bandeja de repostería 1)
Pizza	1	190	20 - 30	En una bandeja honda 1)
Bollitos	3	200	10 - 20	En bandeja de repostería 1)

1) Precalentar durante 10 minutos.

FLANES

TIPO DE ALIMENTO	Calor superior + inferior		Tiempo de cocción (min)	Notas
	Posición de la parrilla	Temp. (°C)
Pudin de pasta	2	180	40 - 50	En un molde
Tarta de verduras	2	200	45 - 60	En un molde
Quiches	1	190	40 - 50	En un molde
Lasaña	2	200	25 - 40	En un molde
Canelones	2	200	25 - 40	En un molde
Pudin Yorkshire	2	220	20 - 30	6 moldes de pudin 1)

1) Precalentar durante 10 minutos.

CARNE

TIPO DE ALIMENTO	Calor superior + inferior		Tiempo de cocción (min)	Notas
	Posición de la parrilla	Temp. (°C)
Carne de vacuno	2	200	50 - 70	En una bandeja honda en una parri-lla
Cerdo	2	180	90 - 120	En una bandeja honda en una parri-lla
Ternera	2	190	90 - 120	En una bandeja honda en una parri-lla
Rosbif poco hecho	2	210	44 - 50	En una bandeja honda en una parri-lla
Rosbif en su punto	2	210	51 - 55	En una bandeja honda en una parri-lla
Rosbif muy hecho	2	210	55 - 60	En una bandeja honda en una parri-lla
Paletilla de cerdo	2	180	120 - 150	En una bandeja honda
Morcillo de cerdo	2	180	100 - 120	2 piezas en una bandeja honda
Cordero	2	190	110 - 130	Pata
Pollo	2	200	70 - 85	Entero
Pavo	1	180	210 - 240	Entero
Pato	2	175	120 - 150	Entero
Ganso	1	175	150 - 200	Entero
Conejo	2	190	60 - 80	Troceado
Liebre	2	190	150 - 200	Troceada
Faisán	2	190	90 - 120	Entero

PESCADO

TIPO DE ALIMENTO	Calor superior + inferior		Tiempo de cocción (min)	Notas
	Posición de la parrilla	Temp. (°C)
Trucha/Besugo	2	190	40 - 55	3 - 4 pescados
Atún/Salmón	2	190	35 - 60	4 - 6 filetes

Grill

Precaliente el horno vacío durante 10 minutos antes de cocinar.

TIPO DE ALIMEN-TO	Cantidad		Grill		Tiempo de cocción (min)
	Piezas	(g) Posición de la parrilla	Temp. (°C)	1a cara	2a cara
Filetes de solomillo	4	800	3	250	12 - 15	12 - 14
Cantidad Tiempo de cocción (min)
TIPO DE ALIMEN-TO	Piezas (g)	Posición de la parrilla	Temp. (°C)	1acara 2adara
Filetes de vacuno	4	600	3	250	10 - 12	6 - 8
Salchichas 8 — 3 250	12 - 15	10 - 12
Chuletas de cerdo	4	600	3	250	12 - 16	12 - 14
Pollo (cortado en dos)	2	1000	3	250	30 - 35	25 - 30
Brochetas	4 — 3	250	10 - 15	10 - 12
Pechuga de pollo	4	400	3	250	12 - 15	12 - 14
Hamburguesa	6	600	3	250	20 - 30	-
Filete de pescado	4	400	3	250	12 - 14	10 - 12
Sándwiches	4 - 6	—	3	250	5 - 7	—
Tostadas	4 - 6	—	3	250	2 - 4	2 - 3

Mantenimiento y limpieza

Advertencia: Consulte los capítulos sobre seguridad.

• Limpie la parte delantera del aparato con un paño suave humedecido en agua templada y jabón neutro.
• Limpie las superficies metálicas con jabón neutro.
• Limpie el interior del horno después de cada uso. Así podrá retirar la suciedad más fácilmente e impedirá que se queme.
• Elimine la suciedad resistente con limpiadores especiales para hornos.
• Limpie todos los accesorios del horno después de cada uso y déjelos secar. Utilice un paño suave humedecido en agua templada y jabón neutro.
• No trate los recipientes antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas. Podría dañar el esmalte antiadherente.

Aparatos de acero inoxidable o aluminio:

Limpie la puerta del horno únicamente con una esponja húmeda. Séquela con un paño suave. No utilice productos abrasivos, ácidos ni estropajos de acero, ya que pueden dañar la superficie del horno. Limpie el panel de control del horno teniendo en cuenta las mismas precauciones.

Limpie el panel de control del horno teniendo en cuenta las mismas precauciones.

Limpieza de la junta de la puerta

• Verifique periódicamente la junta de la puerta. La junta de la puerta rodea el marco del interior del horno. No utilice el aparato si la junta de la puerta está dañada. Póngase en contacto con el servicio técnico.
• Si desea limpiar la junta de la puerta, remítase a la información general sobre limpieza.

Bombilla del horno

Advertencia: Tenga cuidado al cambiar la bombilla del horno. Existe riesgo de carga eléctrica.

Antes de cambiar la bombilla del horno:

• Apague el horno.
• Retire los fusibles de la caja de fusibles o desconecte el disyuntor.

Coloque un paño en el fondo del horno para proteger la luz y la tapa de cristal.

1. Gire la tapa de cristal hacia la izquierda para extraerla.
2. Limpie la tapa de cristal.
3. Cambie la bombilla del horno por otra resistente al calor que soporte temperaturas de hasta 300 °C.

Utilice una bombilla de horno del mismo tipo.

1. Coloque la tapa de cristal.

Limpieza de la puerta del horno

La puerta del horno tiene dos paneles de cristal. Retire la puerta del horno y los paneles internos de cristal para limpiarlos.

La puerta del horno puede cerrarse si intenta retirar los paneles de cristal antes de quitar la puerta.

! Precaución No utilice el aparato sin los paneles de cristal.

① Abra completamente la puerta del horno y sujete las dos bisagras.

② Levante y gire las palancas de las dos bisagras.

③ Cierre la puerta del horno hasta la primera posición de apertura (la mitad). A continuación, tire de la puerta hacia adelante para desencajarla.

④ Coloque la puerta sobre una superficie estable y protegida por un paño suave.

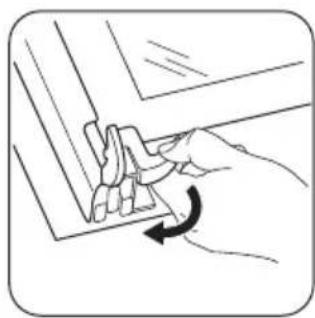

⑤ Libere el sistema de bloqueo para retirar los paneles de cristal.

⑥ Gire los dos pasadores en un ángulo de 90° y extráigalos de sus asientos.

⑦ Levante con cuidado (paso 1) y retire (paso 2) los paneles de cristal.

Limpie el panel de cristal con agua y jabón. Seque el panel de cristal con cuidado.

Instalación de la puerta y el panel de cristal

Cuando haya terminado la limpieza, instale los paneles de cristal y la puerta del horno. Lleve a cabo los pasos anteriores en orden inverso. La cara impresa debe mirar hacia el interior de la puerta. Después de la instalación, asegúrese de que la superficie del marco del panel de cristal de las caras impresas no esté áspera cuando la toque.

Asegúrese de que coloca el panel de cristal interno en los soportes correctos. Consulte la ilustración.

Advertencia Consulte los capítulos sobre seguridad.

Problema Posible causa Solución
El aparato no funciona.	El aparato está apagado.	Encienda el aparato. Consulte el capítulo “Uso diario”.
El aparato no funciona. Ha saltado un fusible de la caja de fusibles.		Compruebe el fusible. Si el fusible salta más de una vez, póngase en contacto con un electricista cualificado.
La bombilla del horno no funciona.	La bombilla es defectuosa.	Cambie la bombilla del horno.
Se acumulan vapor y condensación en los alimentos y en el horno.	Los platos han permanecido en el horno demasiado tiempo.	No deje los platos en el horno más de 15-20 minutos tras finalizar el proceso de cocción.

Si no lograra subsanar el problema, diríjase al Centro de servicio técnico. Los datos necesarios para el servicio técnico están en la placa de características. La placa de

características se encuentra en el marco delantero de la cavidad del aparato.

Es conveniente que los anote aquí:

Modelo (MOD.) ......

Número de producto (PNC) ....

Advertencia Consulte los capítulos sobre seguridad.

Empotrado

Instalación eléctrica

Advertencia Deje la instalación eléctrica en manos de un profesional cualificado. El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de seguridad del capítulo "Información sobre seguridad".

El aparato se suministra únicamente con un cable de alimentación.

Cable

Tipos de cables adecuados para su instalación o cambio: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

En lo que respecta a la sección del cable, consulte la potencia total (que figura en la placa de características) y la tabla:

Potencia total Sección del cable

máximo de 1380 W 3 x 0,75 mm²

Potencia total Sección del cable

máximo de 2300 W 3 x 1 mm²

máximo de 3680 W 3 x 1,5 mm²

El cable de tierra (cable verde/amarillo) debe tener 2 cm más que los cables de fase y del neutro (cables azul y marrón).

Aspectos medioambientales

El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud

pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, o con la tienda donde lo compró.

Material de embalaje

El material de embalaje es respetuoso con el medio ambiente y reciclable. Las piezas de plástico están identificadas con abreviaturas internacionales, tales como PE, PS, etc. Deseche el material de embalaje en los contenedores destinados a tal fin por los servicios de limpieza.
