Tipo de producto	Controlador de juego
Marca	Scuf Gaming
Modelo	Impact
Compatibilidad	PlayStation 4
Conectividad	Con cable USB
Paletas reasignables	4 paletas con llave magnética EMR
Gatillos ajustables	Ajuste de tensión con llave SCUF 0,9 mm
Sistema de bloqueo rápido de gatillos	Llave SCUF 0,9 mm, rotación 180°
Joysticks intercambiables	Con herramienta SCUF Lock
Dimensiones (aprox.)	160 x 100 x 60 mm
Peso (aprox.)	300 g
Alimentación	Mediante cable USB (consola)
Material	Plástico ABS, imán de neodimio
Contenido de la caja	Controlador, cable USB, llave EMR, herramienta SCUF Lock, llave 0,9 mm, paletas adicionales
Mantenimiento y limpieza	Paño suave seco, evitar líquidos y productos abrasivos
Seguridad	Imán potente, mantener alejado de marcapasos, tarjetas de crédito, niños
Piezas de repuesto	Paletas, joysticks, llave EMR, herramienta SCUF Lock
Reparabilidad	Reemplazo de paletas, joysticks y llave EMR posible por el usuario
Garantía	Garantía limitada, ver sitio web de Scuf Gaming
Manual de instrucciones	Disponible en PDF gratuito en notice-facile.com

Preguntas frecuentes - Impact Scuf Gaming

¿Cómo reiniciar el controlador Scuf Impact?

Apague el controlador, retire la paleta más cercana al hombro L2, luego use un clip desplegado para presionar el pequeño botón de reinicio en la parte posterior durante unos segundos.

¿Cómo quitar las paletas del Scuf Impact?

Levante ligeramente la parte inferior de la paleta, empújela hacia arriba y gírela ligeramente hacia afuera para quitarla. Se produce un clic al volver a colocarla.

¿Cómo ajustar la tensión de los gatillos?

Primero retire las extensiones de los gatillos, luego inserte la llave SCUF de 0,9 mm en el tornillo de ajuste. Gire en sentido horario para endurecer, antihorario para suavizar.

¿Cómo activar el bloqueo rápido de gatillos?

Inserte la llave SCUF de 0,9 mm en el tornillo del sistema rápido del gatillo y gírela 180° en cualquier dirección para activar o desactivar.

¿Cómo reemplazar un joystick?

Use la herramienta SCUF Lock para desbloquear el anillo SCUF, retire el joystick viejo, inserte el nuevo alineándolo con el vástago, luego bloquee el anillo con la herramienta girando en sentido horario.

¿Cómo reasignar las paletas con la llave magnética?

Coloque la cara roja de la llave EMR contra la parte trasera del controlador, mantenga presionada la paleta deseada, luego presione el botón a asignar (X, O, etc.). Suelte la paleta y luego la llave. Aleje la llave a más de 50 cm.

¿El controlador no se conecta por cable, qué hacer?

Desactive el controlador y la consola, conecte el cable USB en medio del controlador y en la consola, encienda la consola, luego presione la tecla SCUF del controlador cuando la pantalla lo indique.

¿Puedo usar el Scuf Impact sin la llave EMR?

Sí, la llave EMR solo es necesaria para reasignar las paletas. Sin ella, las paletas conservan sus funciones predeterminadas.

¿Qué precauciones tomar con la llave magnética EMR?

Mantener alejada de marcapasos, tarjetas de crédito y objetos sensibles al magnetismo. No dejar que los niños la manipulen debido al riesgo de ingestión. Consultar a un médico en caso de ingestión.

¿Cómo limpiar el controlador Scuf Impact?

Use un paño suave y seco. Evite cualquier líquido, producto abrasivo o solvente que pueda dañar los componentes electrónicos.

MANUAL DE USUARIO Impact Scuf Gaming

Para información sobre la garantía de SCUF Gaming Limited, por favor visite:

Estados Unidos e Internacional: https://scufgaming.com/limited-warranty/

Montar el Controlador

Primero encienda su Consola de Juego, luego sincronice el controlador con la consola. Empiece con su juego de preferencia. Vea Instrucciones en:scufgaming.com/instructions

La conectividad inalámbrica a través de USB

Step 1 Para cambiar de una conexión inalámbrica a una cableada, apague el controlador y la consola PS4.

Step 2 Una el cable de carga al puerto USB en el medio de la parte frontal del controlador.

Step 3 Conecte el lado USB opuesto de este cable a uno de los puertos USB de su PS4 consola y vuelva a encender la consola.

Step 4 Presione el botón SCUF en el controlador cuando se le solicite en la pantalla.

SCUF IMPACT Paddle Eliminación y Reemplazo de Paletas

Paso 1 Levante ligeramente la parte el fondo de la paleta para retirar.

Paso 2 Empuje la paleta hacia arriba y girar ligeramente hacia fuera para eliminar.

Paso 3 Para reemplazar una paleta, gire la paleta en la cavidad de la paleta de la parte superior. Luego deslice para asegurar en su lugar. Escuchará un clic cuando la paleta está asegurada en su lugar.

Al Restablecer el Controlador

Step 1 Apague el controlador.

Step 2 Retire la paleta más cercana al botón del hombro L2.

Step 3 Localice el pequeño botón de reinicio en la parte posterior del controlador cerca del botón del hombro L2.

Step 3 Use un pequeño clip de papel desplegado o algo similar para presionar el botón; el botón se encuentra en el interior del pequeño agujero. Mantenga pulsado el botón durante unos segundos y suelte.

Coberturas del Gatillo SCUF

Paso 1 Para quitar la cobertura del gatillo empujar el gatillo hacia abajo en el paro rapido de cambio de gatillo.

Paso 2 Levantar la parte de abajo de la cobertura directo hacia arriba para separarlo del mecanismo del gatillo.

Paso 3 Para reemplazar la cobertura del gatillo empujar el gatillo hacia abajo en el paro rapido de cambio de gatillo y presione la parte de de arriba de la cobertura primero, y entonces incline la cobertura hacia abajo para presionar la parte de abajo en su posicion.

Nota: Para ajustar el mecanismo adjustable del gatillo a pelo hay que remover la cobertura del gatillo.

Intercambiabilidad del Area de Control del Thumbstick

Paso 1 Coloque el Cierre del SCUF por encima del Anillo IMPACT y del Thumbstick en el controlador. Alinee las ranuras del Cierre con las acanaladuras del Anillo: las ranuras en el fondo del Cierre SCUF caeran en las acanaladuras del Anillo IMPACT.

Paso 2 Cuando se alineen la cerradura y el anillo dar vuelta a la cerradura hacia la izquierda hasta que se detenga el movimiento. Hale el thumbstick y el anillo directamente hacia arriba para removerlos juntos.

Paso 3 Una vez removidos se pueden reemplazar por un thumbstick de su gusto. Cuando se coloque un nuevo thumbstick en su SCUF asegúrese de alinear el thumbstick en el asta para asegurarse de una colocacion correcta. El thumbstick se cerrara en su sitio en el controlador.

Paso 4 Use su Cierre del SCUF para asegurar la colocacion del anillo girandolo hacia la derecha hasta que cese el movimiento.

Paso 1 Para ajustar el mecanismo del gatillo adjustable tiene que remover la tapa corta del gatillo o el alargador.

Paso 2 Introduzca la llave SCUF de 0.9mm. en el tornillo adjustable que se encuentra en la parte superior del mecanismo del gatillo adjustable.

Paso 3 Para apretar y activar el gatillo adjustable – y con los 'stop' del gatilloen posicion 'off' – dele dos vueltas completas en direccion diestra con la llave SCUF de 0.9mm.

Paso 4 Para aflojar y templar (fine-tune) el gatillo adjustable, dele vuelta a la llave en direccion siniestra.

Nota: Para conseguir el ajuste preferido se recomienda ajustar los gatillos durante el juego.

Paso 5 Para apagar el gatillo adjustable, introduzca la llave SCUF de 0.9mm. en el tornillo que se encuentra en la parte del mecanismo del gatillo, y le da vueltas en direccion siniestra hasta que la parte superior del tomillo este a ras con la parte superior del mecanismo del gatillo.

1

2

3

4

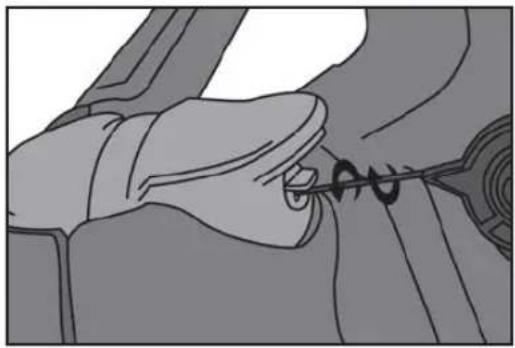

SCUF Quick Shift Trigger Stop

Paso 1 Introduzca la llave SCUF de 0.9mm, en el Quick Shift Trigger Stop que se encuentra en el mecanismo del Gatillo.

Paso 2 Para prender el Quick Shift Trigger Stop gire la llave SCUF de 0.9mm. 180 grados a la izquierda o derecha.

Paso 3 Para apagar el Quick Shift Trigger Stop introduzca la llave SCUF de 0.9mm. en el mecanismo del gatillo y lo gira 180 grados a la derecha o izquierda.

POR FAVOR TOME NOTA: Esta es una opción disponible si se elige en la fecha de compra.

PREAVISO: La Llave Mag contiene un iman Neodymium el cual es poderoso. Ver la última página de advertencias.

Paso 1 Prenda la Consola de Juego.

Paso 2 Coloque la llave Mag en el lado de atras del controlador (tal como indicado) de manera que el simbolo del iman se conecta al controlador.

Paso 3 Si quiere indicar una funcion nueva en una paleta (paddle), presione y aguante la misma.

Paso 4 Presione y aguante la funcion (X, O, △,□, L DPAD del Thumbstick izquierdo hacia abajo, o el Thumbstick derecho hacia abajo) cual fuese el que quiere (remap).

Paso 5 Suelte la funcion.

Paso 6 Suelte la paleta (paddle).

Paso 7 Remueva la Llave Mag EMR y depositela a una distancia de por lo menos 5 cms. de la parte trasera del controlador, para así evitar que el controlador SCUF recaiga en modo de remapping.

Para información sobre salud y seguridad en el uso de imanes, por favor visite: SCUFGAMING.COM/EMR

DIRECTIONS

Configuration de la Manette

Al Restablecer el Controlador

Al Restablecer el Controlador

PREAVISO: La Llave Mag contiene un iman Neodymium el cual es poderoso.

Responsabilidad (Liability): Scuf Gaming no acepta responsabilidad alguna por daños causados por el uso inapropiado de la Llave Mag EMR. La Llave Mag puede tener una cantidad sorprendente de poder magnetico el cual puede ser peligroso si se usa incorrectamente. Si decide regalar una Llave Mag, por favor incluya esta hoja de advertencia.

Niños: No permita que niños usen la Llave Mag. Ella contiene un iman poderoso y puede causar daños de sofocacion y trapping. Si es tragada puede ser fatal. Busque atención medica inmediata en caso de ingestión de la Llave Mag EMR.

Magnetic Sensitive Items: Mantenga alejado Tarjetas de Credito así como otros medios de almacenaje magnetic.

Marcapasos Y Otroos Aparatos Medicos Implantados: Mantenga la Llave Mag EMR alejada de personas que tengan implante de pacemaker u otro aparato implantado. La proximidad de un iman puede afectar adversamente la operación de estos aparatos; hasta puede desactivar su funcionamiento.

...
