MANUAL DE USUARIO VideoFlex G4 Duo Laserliner

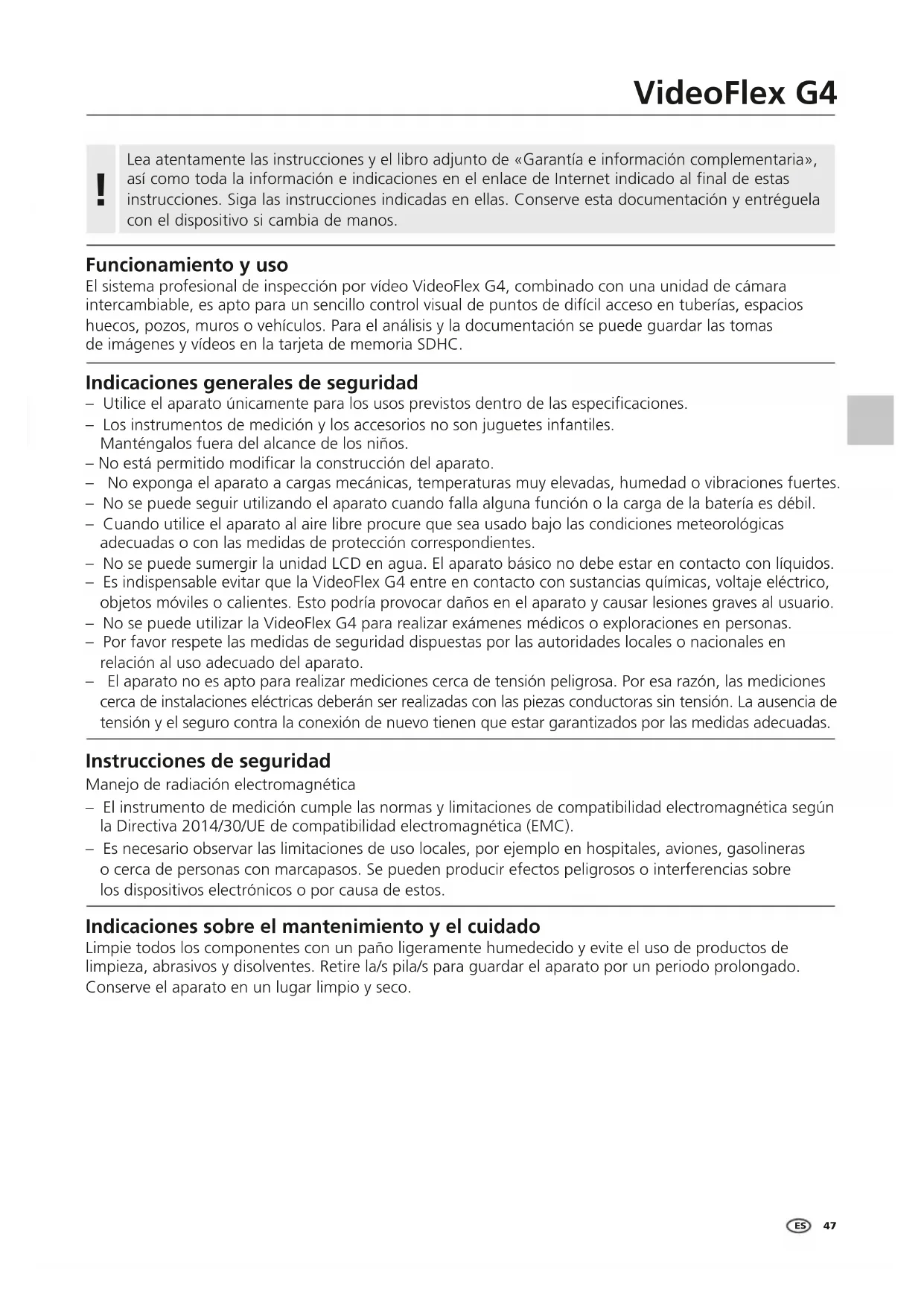

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

El sistema profesional de inspección por vídeo VideoFlex G4, combinado con una unidad de cámara intercambiable, es apto para un sencillo control visual de puntos de difícil acceso en tuberías, espacios huecos, pozos, muros o vehículos. Para el análisis y la documentación se puede guardar las tomas de imágenes y vídeos en la tarjeta de memoria SDHC.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• No se puede sumergir la unidad LCD en agua. El aparato básico no debe estar en contacto con líquidos.
• Es indispensable evitar que la VideoFlex G4 entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• No se puede utilizar la VideoFlex G4 para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

1 2 3

1 Pantalla LC

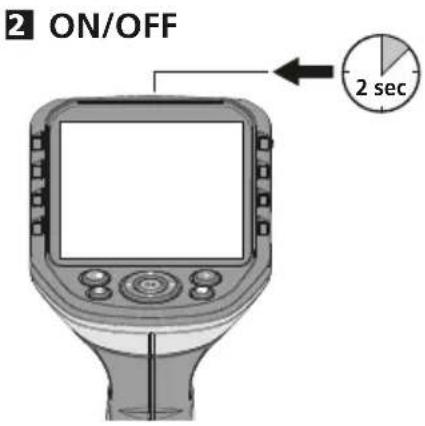

2 ON/OFF
3 Botones directos

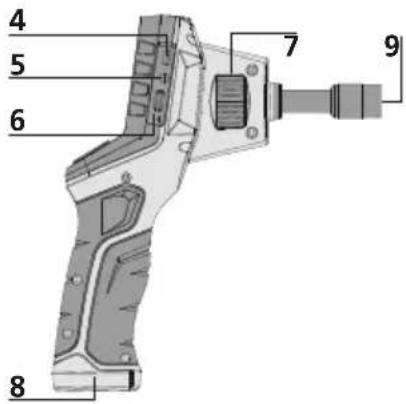

4 Puerto USB tipo C
5 Salida para vídeo
6 Ranura para tarjeta micro-SD
7 Rueda de la unidad para la cámara
8 Compartimento para pilas
9 Conexión de la unidad para la cámara

4 5 6 7 8 9

a Rotation 180° / Simetría / Borrar tomas
b Control del menú / Iluminación LED –
c Control del menú / Zoom +
d Control del menú / Iluminación LED +
e Galería de medios

3

f Modo de configuración / Cancelar
g Control del menú / Zoom -
h Disparador / Grabación / Confirmar
i Cambio entre imagen y vídeo

Modo de toma de imágenes

Modo de grabación de vídeos

00:00:00 05

Modo de reproducción de imágenes

Modo de reproducción de vídeos

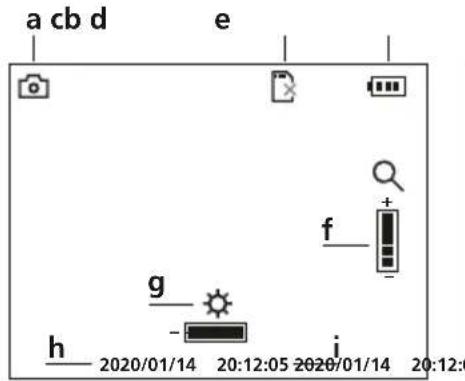

a Tomar imagen
b Introducir tarjeta SD
c Estado de las pilas
d Grabar vídeo
e REC: grabando
f Zoom
g Iluminación LED
h Fecha actual
i Hora actual

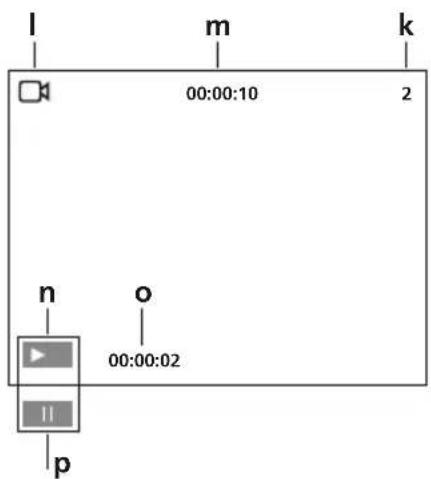

j Tomar imagen
k Número de la imagen
I Grabar vídeo
m Duración del vídeo
n Play
o Duración de las tomas realizadas
p Pausa

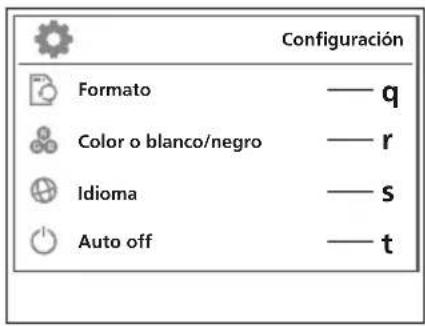

Modo de configuración

Configuración Formato —— q Color o blanco/negro —— r Idioma —— s Auto off —— t

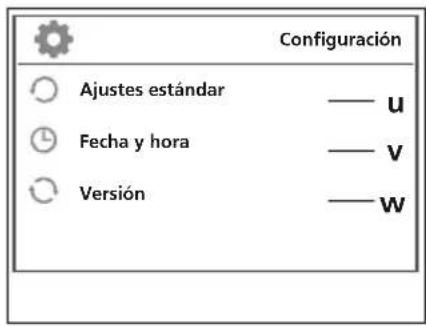

Configuración Ajustes estándar — u Fecha y hora — v Versión — w

q Formatear soporte de datos
r Cambiar a modo en color
s Cambiar idioma (EN, JP, FR, DE, IT, PT, NL, ES)
t Parada automática
u Configuración original
v Ajustar fecha y hora
w Versión del Firmware

Puesta en funcionamiento

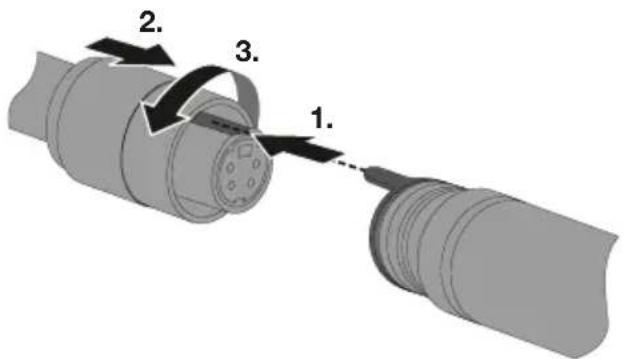

1 Entrada tubo flexible

1. 2. 3.

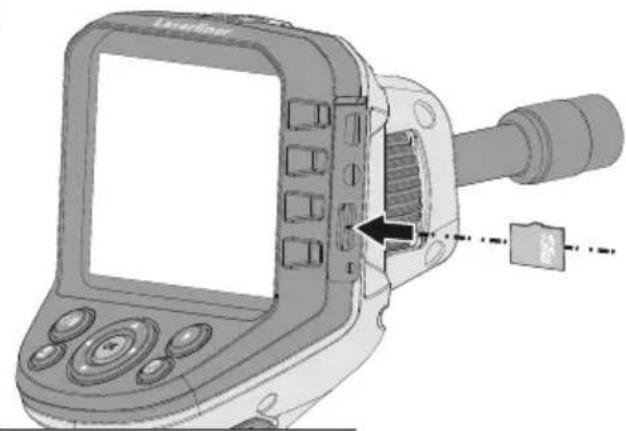

B Modo de introducir la tarjeta micro-SD

Para colocar la tarjeta Micro-SD abra primero la tapa de goma e introduzca la tarjeta de memoria como se muestra en la imagen. Sin soporte de memoria no es posible realizar ninguna toma ni grabación.

! Antes de retirar la tarjeta micro SD hay que apagar el dispositivo.

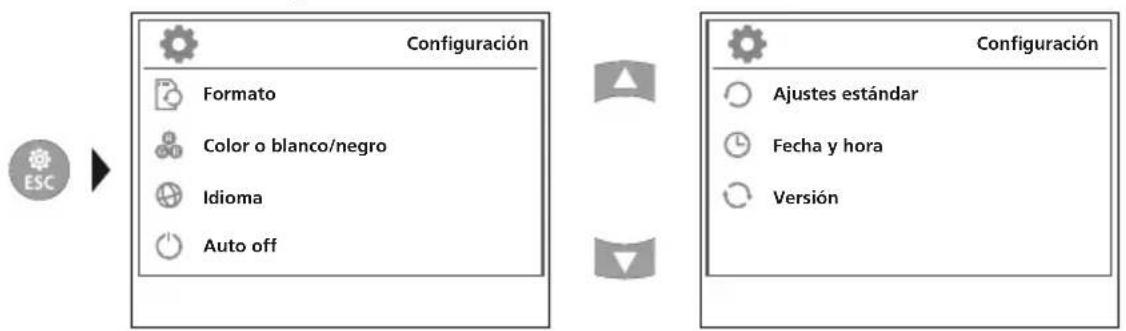

4 Modo de configuración

Configuración Formato Color o blanco/negro Idioma Auto off Configuración Ajustes estándar Fecha y hora Versión

Para cambiar de nuevo al modo de grabación, pulse varias veces la ESC.

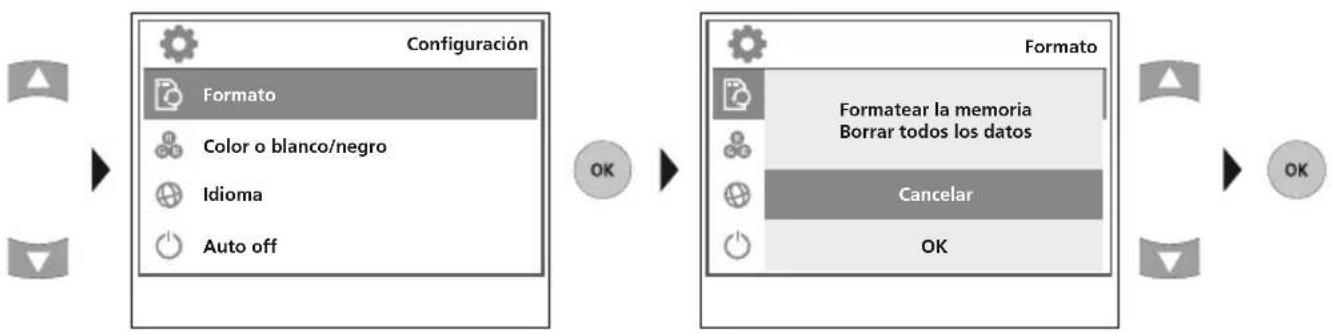

a. Formatear soporte de datos

Se borran todos los datos de la tarjeta SD y no se puede deshacer la operación de borrado. No se demanda ninguna confirmación del proceso de borrado.

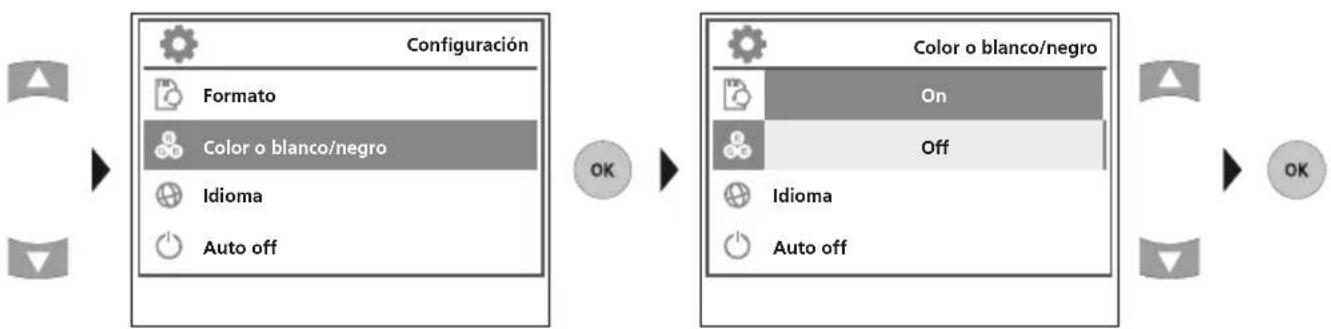

b. Cambiar a modo en color


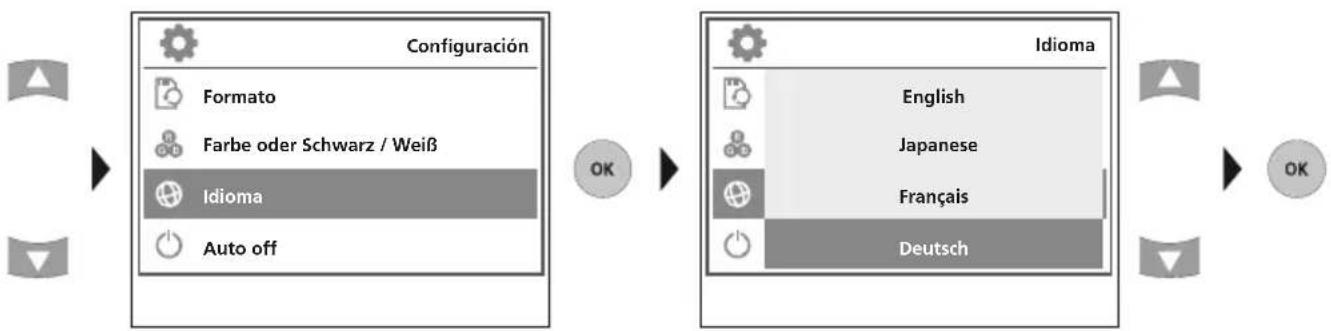

c. Cambiar idioma (EN, JP, FR, DE, IT, PT, NL, ES)


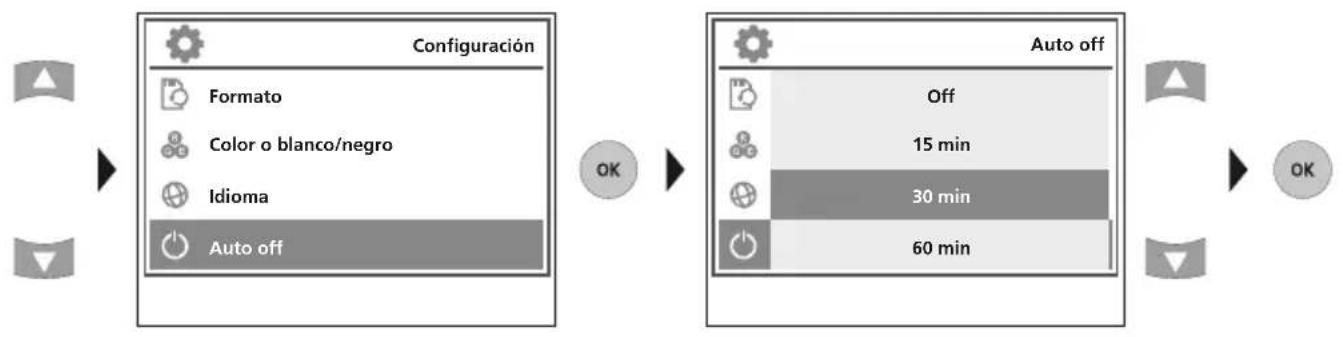

d. Parada automática


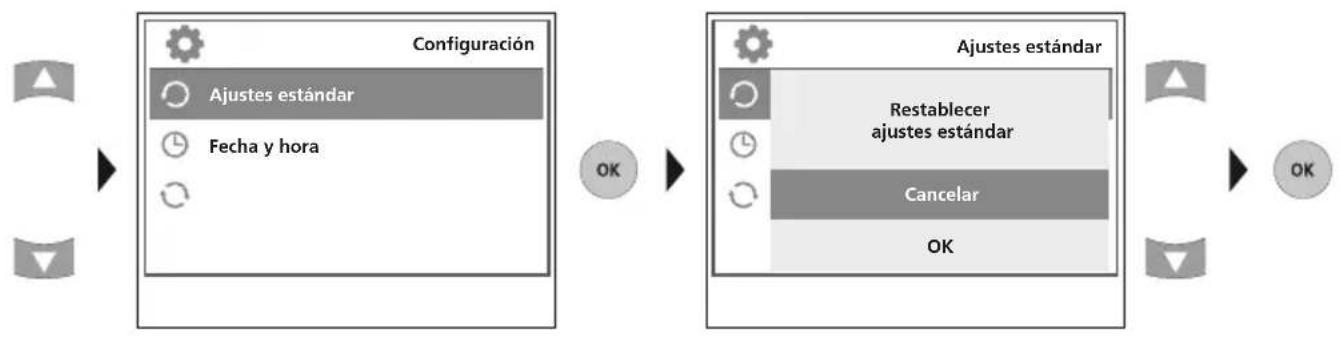

e. Configuración original


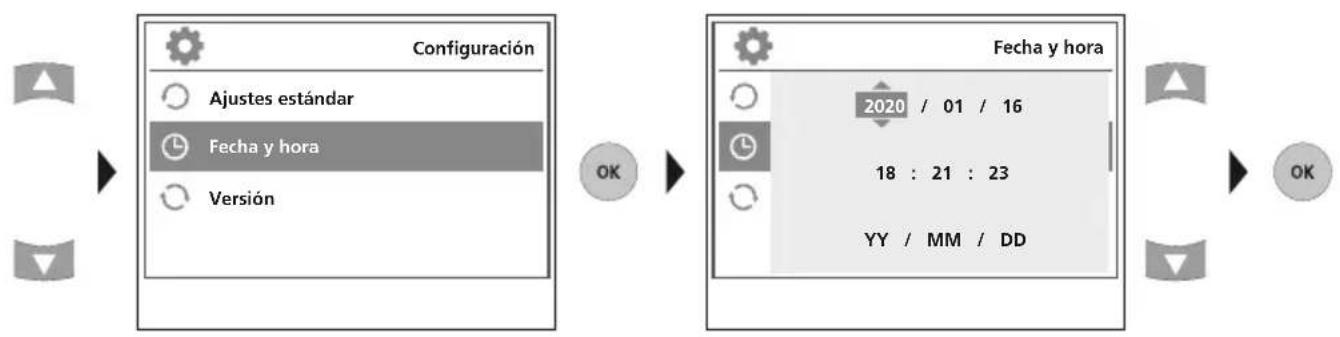

f. Ajustar fecha y hora

g. Versión del Firmware

5 Modo de grabación

Toma de imágenes y vídeos

Orientar el cabezal de la cámara del tubo flexible y llevarlo a la posición deseada. Si las condiciones lumínicas son malas encienda la iluminación LED. Acerque o amplíe los objetos que se encuentren alejados o sean muy pequeños. Con la rotación manual de imágenes se puede girar la imagen del monitor 180°. Una pulsación breve de la tecla OK inicia la toma de imagen o la grabación de vídeo y se guarda esta en la tarjeta SD. Repetir la pulsación finaliza la grabación.

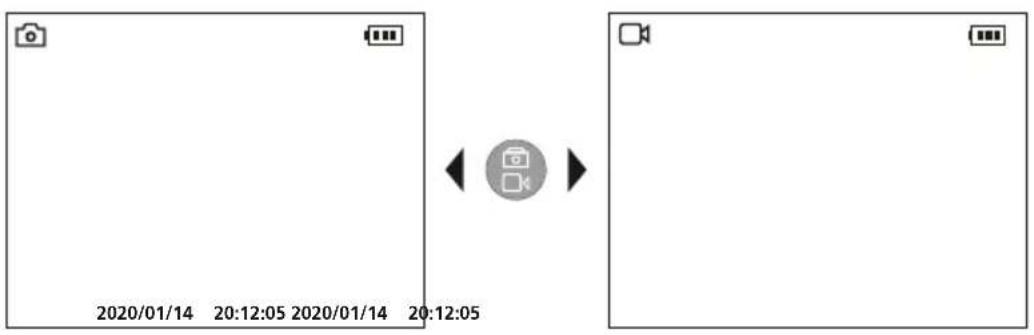

a. Cambio entre toma de imágenes y vídeos

d. Rotación de imágenes / Simetría

Desde la imagen inicial

1x=Simetría horizontal

2x = Giro 180°

3x = Simetría vertical

4x = Imagen inicial

e. Tomar imagen

f. Iniciar o finalizar grabación de vídeo

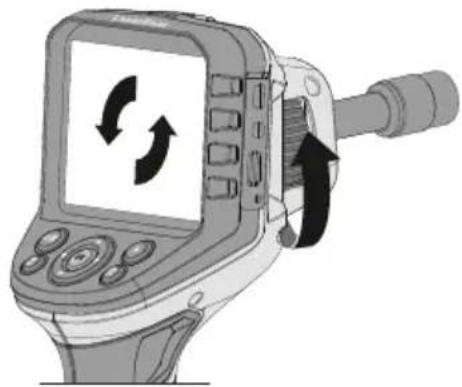

6 Orientación manual de la imagen

con unidad de cámara fija con unidad del cámara flexible

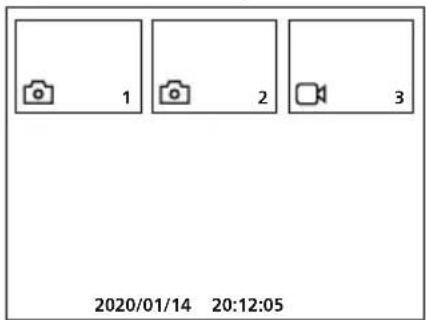

7 Modo de reproducción

Reproducción de fotos y vídeos

Con la tecla „e“ se accede a la galería de medios. Pulsando „OK“ se muestra la imagen o el vídeo seleccionados en el modo de pantalla completa. Con las teclas de flechas se puede navegar por la galería de medios y en el modo de pantalla completa. El botón „f“ cierra el modo de reproducción.

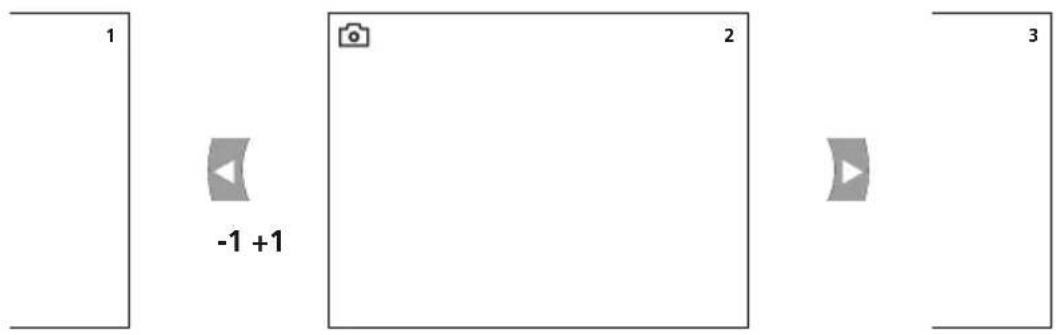

a. Navegar

1 -1 + 1 2 3

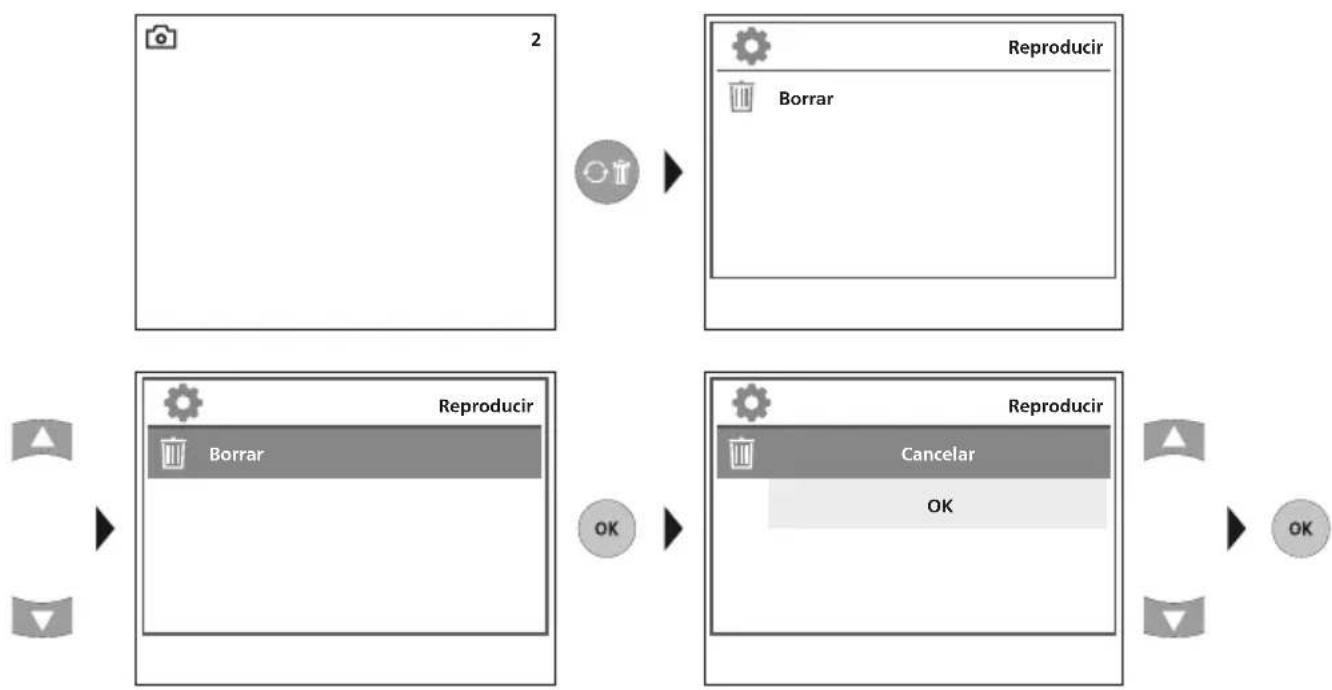

b. Borrar toma

Las tomas solo pueden ser borradas en el modo de pantalla completa. No se puede deshacer la operación de borrado.
Formateando el soporte de datos se puede borrar todos los archivos y carpetas. Ver al respecto el punto „4 a. Formatear soporte de datos”.

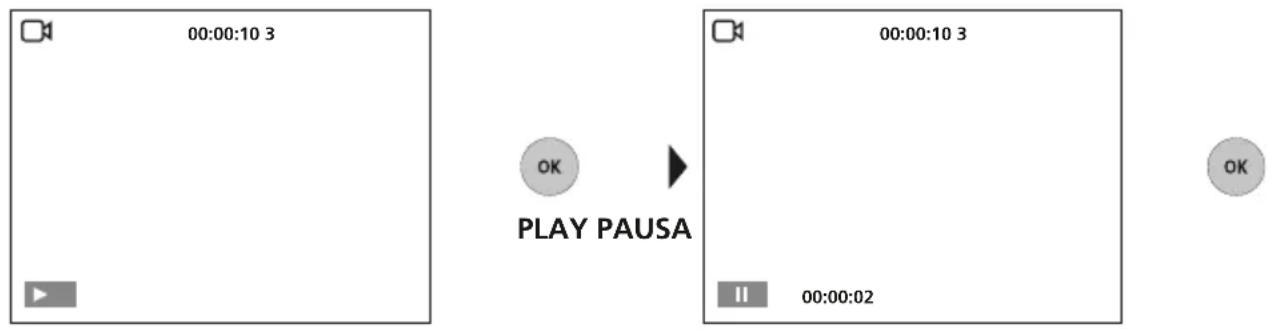

c. Reproducir

Con ESC se detiene la reproducción.

Transmisión de datos por USB

La transmisión de los datos almacenados en la tarjeta SD puede efectuarse bien con un lector de tarjetas compatible o bien directamente en el PC a través del puerto USB. Las instrucciones para conectar el ordenador y el adaptador de tarjetas o el lector de tarjetas figuran en el manual de su lector de tarjetas.

Conectar alimentador de red/cargador

Para cargar el aparato, enchufe el alimentador de red/cargador adjunto en el puerto USB tipo C „4“ y luego en la toma de corriente correspondiente.

Datos técnicos		Sujeto a modificaciones técnicas. 21W09
Tipo de pantalla Pantalla TFT en color de 3,5"
Resolución de la pantalla 320 x 240 pixel
Resolución de las imágenes y vídeos 640 x 480 pixel
Formato de las imágenes y vídeos JPEG / AVI
Memoria Tarjeta micro SD de hasta 16 GB
Conexiones USB tipo C, salida de vídeo Cinch
Alimentación Bloque de iones de litio de 3,7V / 2,8Ah
Horas de servicio aprox. 5 h
Condiciones de trabajo		0°C ... 45°C, humedad del aire m áx. 20 ... 85% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ... 60°C, humedad del aire máx. 80% h.r.
Medidas (An x Al x F) 181 x 207 x 96 mm
Peso 342 g (Blouqe de batería incluido)

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=AGG
