MANUAL DE USUARIO KUID308E KITCHENAID

Manual de uso y cuidado Para consultas respecto a características, funcionamiento/desempeño, piezas, accesorios o servicio, llame al: 1-800-422-1230 o visite nuestra página de Internet... www.kitchenaid.com En Canadá, para obtener ayuda, instalación o servicio llame al: 1-800 807-6777 o visite nuestra página de Internet... www.kitchenaid.ca

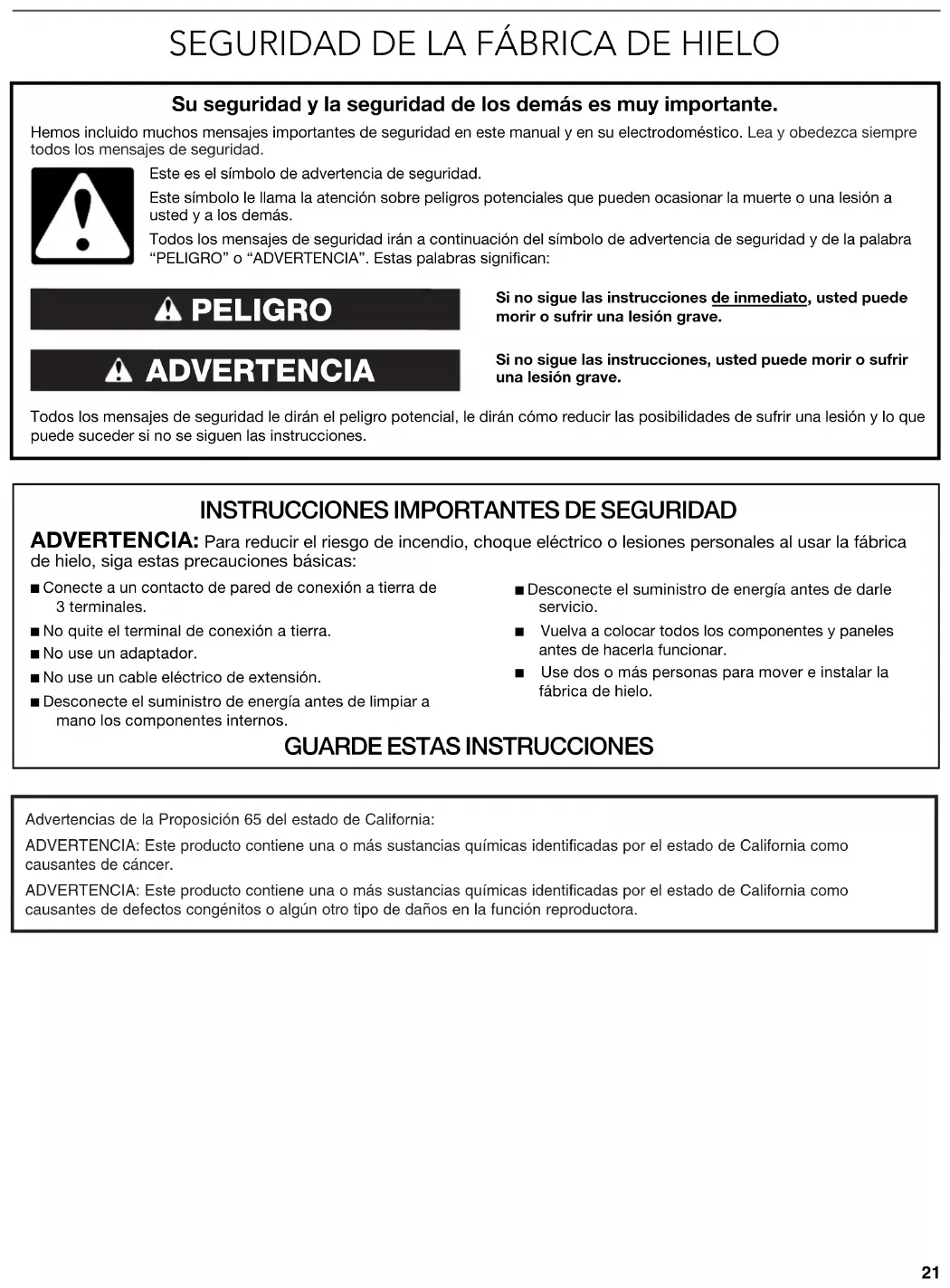

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar la fábrica de hielo, siga estas precauciones básicas:

GUARDE ESTAS INSTRUCCIONES

■ Conecte a un contacto de pared de conexión a tierra de 3 terminales. ■ No quite el terminal de conexión a tierra.■ No use un adaptador.■ No use un cable eléctrico de extensión. ■ Desconecte el suministro de energía antes de limpiar a mano los componentes internos. ■ Desconecte el suministro de energía antes de darle servicio. ■ Vuelva a colocar todos los componentes y paneles antes de hacerla funcionar. ■ Use dos o más personas para mover e instalar la fábrica de hielo. Advertencias de la Proposición 65 del estado de California:ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer.ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.22

INSTRUCCIONES DE INSTALACIÓN

Desempaque la fábrica de hielo Cómo quitar los materiales de empaque Quite las cintas y la goma de su fábrica de hielo antes de usarla.■ Para eliminar los residuos de cinta o goma del exterior de la fábrica de hielo, frote el área enérgicamente con su dedo pulgar. Los residuos de cinta adhesiva o goma también pueden quitarse fácilmente frotando un poco de detergente líquido para vajillas con los dedos. Limpie con agua tibia yseque.■ No use instrumentos filosos, alcohol para fricciones, líquidos inflamables, o productos de limpieza abrasivos para eliminar los restos de cinta o goma. No use blanqueador con cloro en las superficies de acero inoxidable de la fábrica de hielo. Estos productos pueden dañar la superficie de la fábrica de hielo. Limpieza antes del uso Luego de quitar todos los materiales de empaque, limpie el interior de su fábrica de hielo antes de usarla. Consulte las instrucciones de limpieza en la sección “Cuidado de la fábrica de hielo”. Requisitos de ubicación ■ Para asegurar la ventilación adecuada de su fábrica de hielo, la parte frontal debe mantenerse completamente libre de obstrucciones. La parte superior y los tres lados de la fábrica de hielo pueden estar cerrados, pero la instalación debe ser hecha de manera que la fábrica de hielo pueda ser movida hacia adelante para darle servicio, si fuera necesario.■ La instalación de la fábrica de hielo requiere una entrada de suministro de agua fría con tubería de cobre blando de ¹⁄₄" (6,35 mm) de diámetro exterior con una válvula de cierre, o una línea de suministro de Whirlpool, pieza n° 8212547RB, y una bomba de desagüe aprobada por Whirlpool, pieza n° 1901A, sólo para llevar el agua a un desagüe existente.■ Elija un área bien ventilada con temperaturas por encima de los 55ºF (13ºC) y por debajo de los 100ºF (38ºC). Los mejores resultados se logran con temperaturas de entre 70ºF y 90ºF (21ºC y 32ºC). ■ La fábrica de hielo debe ser instalada en un área protegida de las inclemencias del tiempo, tales como el viento, lluvia, rocío de agua o goteos.■ Cuando instale la fábrica de hielo debajo de un mostrador, siga las dimensiones de abertura recomendadas que se ilustran a continuación. Coloque accesorios eléctricos o de plomería en la ubicación recomendada, como se indica.NOTAS: ■ Verifique que el cable de alimentación eléctrica no esté dañado, pellizcado o retorcido entre la fábrica de hielo y el armario.■ Verifique que la tubería de suministro de agua no esté dañada, pellizcada o retorcida entre la fábrica de hielo y el armario.■ Verifique que la línea de desagüe (en algunos modelos) no esté dañada, pellizcada o retorcida entre la fábrica de hielo y el armario.■ Elija una ubicación donde el piso esté nivelado. Es importante que la fábrica de hielo esté nivelada para su funcionamiento adecuado. De ser necesario, usted puede regular la altura de la fábrica de hielo cambiando la altura de las patas niveladoras. Consulte la sección “Nivelación”. Requisitos eléctricos Antes de trasladar la fábrica de hielo a su ubicación final, es importante cerciorarse de que tenga la conexión eléctrica apropiada:Se requiere un circuito de suministro eléctrico con fusibles de 15 ó 20 Amp., de 115 V, 60 Hz, de CA solamente, conectado ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar la fábrica de hielo. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. A. Ubicación recomendada para accesorios eléctricos y de plomeríaB. Nivel del piso 14¹⁄₂"(36,8 cm)18"(45,7 cm)24"(60,1 cm)9"(22,9 cm)28¹⁄₂"(72,4 cm)34"(86,4 cm) mín.

ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.23 adecuadamente a tierra de acuerdo con el National Electrical Code (Código Nacional de Electricidad) y con las normas y códigos locales. Se recomienda tener un circuito separado que sirva sólo para la fábrica de hielo. Use un contacto que no pueda ser desconectado con un interruptor o con una cadenilla de tiro. IMPORTANTE: Si este producto está conectado a un tomacorriente equipado con GFCI (Ground Fault Circuit Interrupter - Interruptor de circuito de falla eléctrica de puesta a tierra), puede ocurrir un disparo brusco del suministro de corriente, lo que resultará en una pérdida de enfriamiento. Esto puede afectar la calidad del hielo. Si ha ocurrido un disparo brusco, y el hielo aparenta estar en malas condiciones, deshágase del mismo. Método recomendado para la conexión a tierra La fábrica de hielo debe estar conectada a tierra. La fábrica de hielo está equipada con un cable eléctrico provisto de un enchufe de tres terminales de conexión a tierra. El cable debe estar enchufado en un contacto apropiado de pared de tres terminales, de conexión a tierra de acuerdo con el Código Nacional de Electricidad y con los códigos y normas locales. Si no hubiera un contacto de pared adecuado disponible, el cliente tiene la responsabilidad de contratar a un electricista calificado para instalar un contacto de pared apropiado de tres terminales con conexión a tierra. Requisitos del suministro de agua Asegúrese de que las líneas de suministro de agua estén protegidas contra las temperaturas bajo cero. Las formaciones de hielo en las líneas de suministro pueden aumentar la presión del agua y dañar la fábrica de hielo u ocasionar daños en la casa. El deterioro a causa del congelamiento en la línea de suministro no está cubierto por la garantía. Se necesita un suministro de agua fría con presión de agua de entre 30 y 120 lbs/pulg² (207 a 827 kPa) para hacer funcionar la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado. Suministro de agua de ósmosis inversa IMPORTANTE: ■ No se recomienda un sistema de filtración de agua por ósmosis inversa para las fábricas de hielo que tengan instalada una bomba de desagüe. ■ Solamente para los sistemas de desagüe por gravedad. ■ La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua de la fábrica de hielo necesitará ser de entre 30 y 120 lbs/pulg² (207 a 827 kPa). Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa). NOTA: El sistema de ósmosis inversa debe suministrar 1 galón (3,8 L) de agua por hora a la fábrica de hielo para que ésta funcione adecuadamente. Si se desea un sistema de ósmosis inversa, se recomienda solamente un sistema de ósmosis inversa con capacidad para toda la casa, que sea capaz de mantener el suministro continuo de agua requerido por la fábrica de hielo. Los sistemas de ósmosis inversa con capacidad adecuada para grifos no pueden mantener el suministro continuo de agua requerido por la fábrica de hielo. Si la presión del agua al sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa): ■ Verifique si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado y reemplácelo si fuera necesario. ■ Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado. Vacaciones o tiempo prolongado sin uso ■ Cuando no vaya a usar la fábrica de hielo durante un período prolongado de tiempo, cierre el agua y apague el suministro de energía a la fábrica de hielo. ■ Asegúrese de que las líneas de suministro de agua estén protegidas contra las temperaturas bajo cero. Las formaciones de hielo en las líneas de suministro pueden aumentar la presión del agua y dañar la fábrica de hielo u ocasionar daños en la casa. El deterioro a causa del congelamiento no está cubierto por la garantía. Conexión del suministro de agua Lea todas las instrucciones antes de comenzar. IMPORTANTE: ■ Las instalaciones de plomería deben efectuarse de conformidad con el International Plumbing Code (Código de plomería internacional) y los códigos y ordenanzas locales. ■ Use una tubería de cobre o una línea de suministro de Whirlpool, Pieza número 8212547RP y revise si hay fugas. ■ Instale la tubería sólo en áreas donde las temperaturas permanecerán por encima del punto de congelación. Herramientas necesarias Reúna las herramientas y piezas necesarias antes de comenzar la instalación: ■ Destornillador de hoja plana ■ Llaves de boca abierta de ⁷⁄₁₆" y ¹⁄₂" o dos llaves de tuercas ajustables ■ Llave de tuercas de ¹⁄₄" NOTA: No use una válvula perforadora ni de montura de ³⁄₁₆" (4,76 mm), las cuales reducen el flujo de agua y se obstruyen con mayor facilidad. Conexión de la tubería de agua

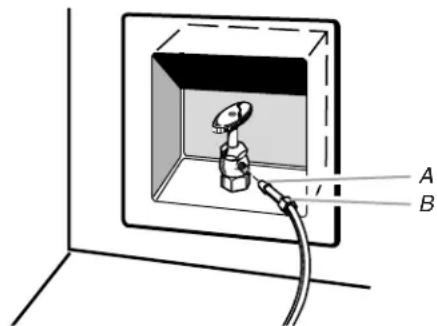

1. Cierre el suministro principal del agua. Abra el grifo más

cercano el tiempo suficiente para limpiar la tubería del agua.

2. Usando una línea de suministro de cobre de ½" con una

válvula de cierre de un cuarto de vuelta o una equivalente, conecte la fábrica de hielo, como se muestra. NOTA: Se recomienda una tubería de suministro doméstico de ½" de diámetro como mínimo para que la fábrica de hielo tenga un flujo de agua suficiente. A. Bulbo B. Tuerca

3. Ahora está listo para conectar la tubería de cobre. Use una

tubería de cobre blando de ¹⁄₄" (6,35 mm) de diámetro exterior para el suministro de agua fría. ■ Asegúrese de tener la longitud adecuada necesaria para el trabajo. Cerciórese de que ambos extremos de la tubería de cobre estén cortados en ángulo recto. ■ Deslice la manga de compresión y la tuerca de compresión en la tubería de cobre según se ilustra. Introduzca el extremo de la tubería en el extremo de salida en ángulo recto hasta donde sea posible. Atornille la tuerca de compresión en el extremo de salida usando la llave de tuercas ajustable. No ajuste demasiado.

4. Coloque el extremo libre de la tubería en un recipiente o un

fregadero, abra el suministro principal de agua y deje correr el agua por la tubería hasta que salga limpia. Cierre la válvula de cierre de la tubería de agua. IMPORTANTE: Siempre desagüe la tubería de agua antes de efectuar la conexión final al orificio de entrada de la válvula de agua para evitar un probable mal funcionamiento de la misma.

5. Doble la tubería de cobre para poder encajarla en el orificio

de entrada de agua, que está ubicado en la parte trasera de la carcasa de la fábrica de hielo, según se ilustra. Deje un serpentín de tubería de cobre para permitir sacar la fábrica de hielo del armario o alejarla de la pared para el servicio. Vista posterior

6. Retire y descarte el tubo corto negro de plástico del extremo

de la entrada de la línea de agua.

7. Enrosque la tuerca en el extremo de la tubería. Apriete la

tuerca con la mano, y luego apriétela con la llave de tuercas dos giros más. No apriete demasiado. NOTA: Para evitar ruidos molestos, asegúrese de que la tubería de cobre no toque la pared lateral de la carcasa u otras partes dentro de la carcasa.

8. Instale la abrazadera para tubos de suministro de agua

alrededor de la línea de suministro de agua, para reducir la tensión en el acoplamiento.

9. ABRA la válvula de cierre.

10. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tengan fugas. Instalación de la bomba de desagüe (en algunos modelos) NOTA: Conecte la bomba de desagüe al desagüe de conformidad con todos los códigos y ordenanzas locales y estatales. Sería ideal aislar el tubo de desagüe completamente hasta la entrada del desagüe para minimizar la condensación en dicho tubo. Se puede adquirir el juego de tubos aislados, pieza N° W10365792. La bomba de desagüe está diseñada para bombear agua hasta una altura máxima de 10 pies (3 m). Utilice únicamente el juego de la bomba de desagüe aprobado por Whirlpool, pieza n° 1901A. No conecte el extremo de salida del tubo de desagüe a un sistema de tubería cercano para evitar que el agua de desagüe retroceda hacia la fábrica de hielo. El juego contiene: ■ Juego de la bomba de desagüe, pieza n° 1901A■ Tubo de desagüe (del depósito de la fábrica de hielo a la entrada del depósito de la bomba de desagüe) de ⁵⁄₈" de diámetro interno x 5¹⁄₈" ■ Manguera del tubo de desagüe (de la descarga de la bomba de desagüe al desagüe de la casa) de ¹⁄₂" de diámetro interno x 10 pies (3 m) ■ Tubo de ventilación (de la ventilación del depósito de la bomba de desagüe a la parte posterior de la carcasa de la fábrica de hielo) de ⁵⁄₁₆" de diámetro interno x 32" (81 cm) ■ Abrazaderas para cables (sujetan el tubo de ventilación a la parte posterior de la fábrica de hielo) (3) ■ Tornillos de montaje de la bomba N° 8-32 x ³⁄₈" (sujetan la bomba de desagüe a la placa de base y las abrazaderas a la parte posterior de la fábrica de hielo) (5) ■ Abrazadera pequeña ajustable para manguera, de ⁵⁄₈" (sujeta la ventilación a la bomba de desagüe) ■ Abrazadera grande ajustable para manguera, de ⁷⁄₈" (sujeta el tubo de desagüe al depósito de la fábrica de hielo y a la entrada del depósito de la bomba de desagüe) (3) ■ Panel posterior (2)■ Hoja de instruccionesA. Manga de compresiónB. Tuerca de compresiónC. Tubería de cobreA. Tubería de cobreB. Abrazadera para el tubo de suministro de aguaC. Abrazadera para el tubo de entrada de agua y conector de la línea de suministro

A. Tubería a la fábrica de hieloB. Tuerca (comprada) C. Férula (comprada)D. Línea provista de la fábrica de hielo DA B C25 Si la fábrica de hielo ya está instalada NOTA: Si la fábrica de hielo no está instalada, proceda con la sección “Instalación de la bomba de desagüe”.1. Empuje el interruptor del selector a la posición de apagado (Off).2. Desenchufe la fábrica de hielo o desconecte el suministro de energía.3. Cierre el suministro de agua. Espere de 5 a 10 minutos para que el hielo caiga en el depósito. Retire todo el hielo del depósito.4. Desenrosque la tapa de desagüe del fondo de la bandeja del agua ubicada dentro del depósito. Espere hasta que se drene el agua por completo. Vuelva a colocar la tapa de desagüe. Vea la ilustración “Tapa de desagüe”. Tapa de desagüe 5. Si la fábrica de hielo está empotrada en un armario, sáquela de modo que quede fuera de la abertura.6. Desconecte la línea de suministro de agua. Vea la ilustración “Línea de suministro de agua”. Línea de suministro de agua Instalación de la bomba de desagüe NOTA: No doble, aplaste ni dañe los tubos o cables durante la instalación.1. Desenchufe la fábrica de hielo o desconecte el suministro de energía.2. Retire el panel posterior. Vea las ubicaciones de los 5 tornillos en la ilustración “Panel posterior”. Jale el panel posterior para alejarlo del tubo de desagüe y deséchelo. Panel posterior 3. Retire el tubo de desagüe viejo y la abrazadera que están sujetos al depósito de la fábrica de hielo. NOTA: Deseche el tubo de desagüe viejo y la abrazadera.

4. Instale el nuevo tubo de desagüe (⁵⁄₈" de diámetro interno x

5¹⁄₈") desde el depósito de la fábrica de hielo hasta la entrada del depósito de la bomba de desagüe. Para ello, utilice las abrazaderas ajustables nuevas. Vea la ilustración “Tubo de desagüe”.NOTAS:■ No lo retuerza.■ Recorte el tubo, de ser necesario.A. Tapa de desagüe ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de darle mantenimiento. Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

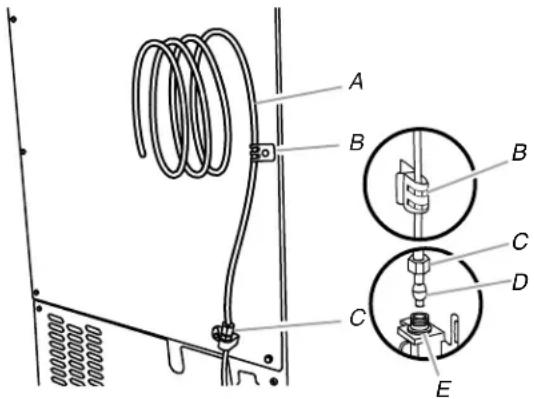

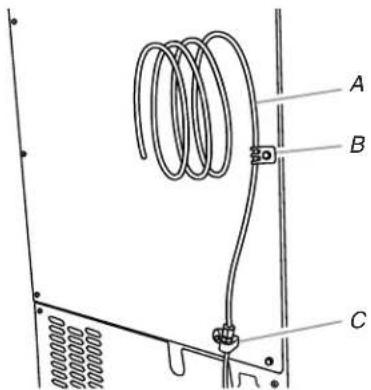

A. Tubería de cobre de "B. Abrazadera para cablesC. Tuerca de compresión de " D. Férula (manguito)E. Conexión de la fábrica de hieloA. Ubicaciones de los tornillos

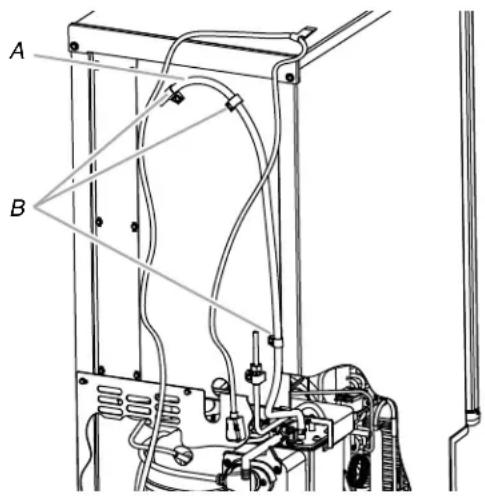

5. Instale el tubo de ventilación (⁵⁄₁₆" de diámetro interno x 32"

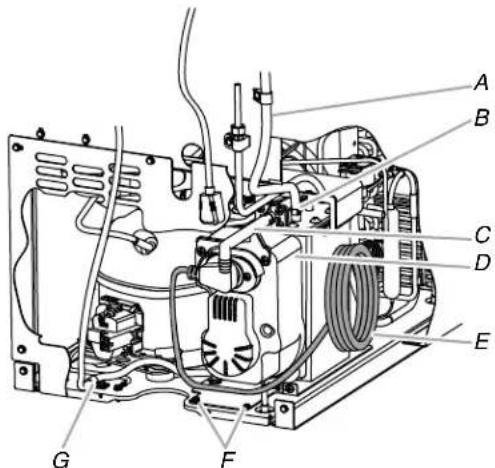

[81 cm]) hasta la ventilación del depósito de la bomba de desagüe. Utilice una abrazadera ajustable pequeña, de ⁵⁄₈", incluida. Vea la ilustración “Ubicaciones de las piezas”. NOTA: No instale todavía el tubo de desagüe de la casa. Ubicaciones de las piezas

6. Retire la abrazadera y el tornillo de puesta a tierra del cable

eléctrico de la fábrica de hielo, que están sujetos a dicho cable montado en la base de la unidad. Vea la ilustración “Ubicaciones de las piezas”. NOTA: La abrazadera y el tornillo se volverán a utilizar.

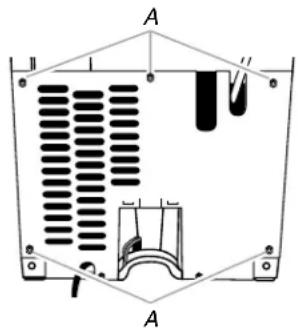

7. Deslice la bomba de desagüe para colocarla en la base de la

fábrica de hielo, por el lado derecho. Debe deslizarse la lengüeta de montaje de la bomba en la ranura rectangular de la base de la fábrica de hielo. Para deslizar la bomba en la ranura, será necesario inclinarla un poco. Vea la ilustración “Ranura de la lengüeta de montaje de la bomba de desagüe”. Ranura de la lengüeta de montaje de la bomba de desagüe Bomba de desagüe instalada

8. Alinee los 2 orificios de los tornillos de la parte posterior de la

bomba. Utilice dos tornillos N° 8-32 x ³⁄₈", incluidos. Vea la ilustración “Ubicaciones de las piezas”.

9. Conecte el tubo de desagüe a la salida del depósito de la

fábrica de hielo (⁵⁄₈" de diámetro interno). Para ello, utilice la abrazadera ajustable de ⁷⁄₈", incluida. Vea la ilustración “Tubo de desagüe".

10. Enrolle el cable eléctrico de la fábrica de hielo formando un

rollo de 4" (10,2 cm) de diámetro. Envuelva varias partes del rollo de cable eléctrico con cinta aisladora para que no se desenrolle. Ubique el cable eléctrico enrollado entre la bomba de desagüe y el costado del recinto y enchúfelo en el tomacorriente de la bomba de desagüe. Vea la ilustración “Ubicaciones de las piezas”.

11. Sujete el cable eléctrico de la bomba de desagüe a la base

de la unidad de la fábrica de hielo con la abrazadera y el tornillo (que se retiraron en el Paso 6) que se utilizaron para sujetar el cable eléctrico de la fábrica de hielo. Vea la ilustración “Ubicaciones de las piezas”.

12. Coloque el nuevo panel posterior (el pequeño para fábricas

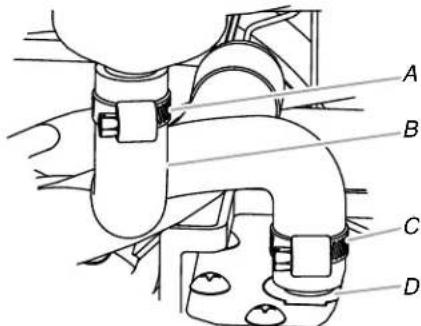

de hielo de 15" y el grande para las de 18") contra la parte posterior de la fábrica de hielo. Pase el tubo de ventilación y el tubo de descarga de la bomba de desagüe a través de los orificios del panel posterior. A. Abrazadera ajustable para manguera, de "B. Tubo de desagüe (del depósito de hielo a la bomba de desagüe)C. Abrazadera ajustable para manguera, de " D. Entrada del depósito de la bomba de desagüeA. Tubo de ventilaciónB. Abrazadera para manguera,

"C. Tubo de descarga de la bomba de desagüeD. Bomba de desagüeE. Cable eléctrico de la unidad de la fábrica de hieloF. Tornillos de montaje de la bomba N° 8-32 x "G. Cable eléctrico de la bomba de desagüe, abrazadera y tornillo

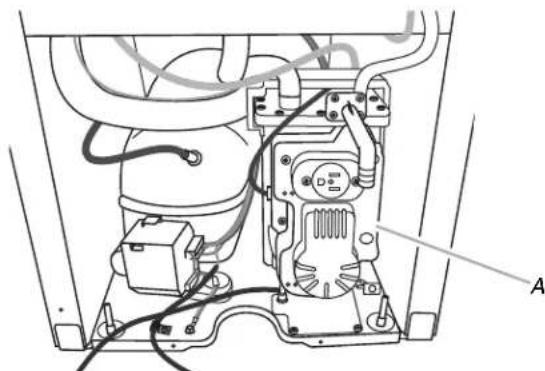

A. Ranura de la lengüeta de montajeA. Bomba de desagüe instalada

A27 13. Sujete el panel posterior con los tornillos originales. Vea la ilustración “Panel posterior”.14. Sujete el tubo de ventilación a la parte posterior de la fábrica de hielo con las 3 abrazaderas y los tres tornillos N° 8-32 x ³⁄₈", incluidos. Vea la ilustración “Tubo de ventilación”. Tubo de ventilación NOTA: No apriete, doble ni dañe el tubo de ventilación. Revise que no esté dañado, aplastado ni retorcido entre el armario y la fábrica de hielo.

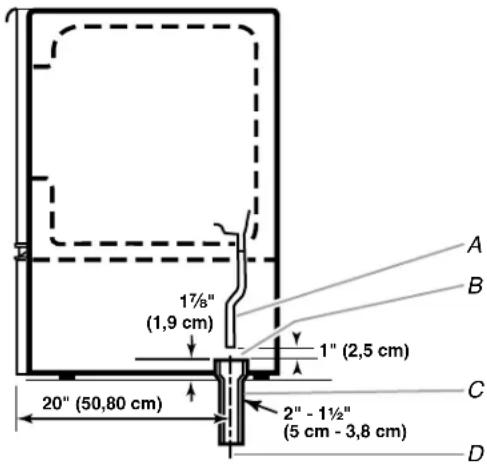

15. Conecte el tubo de desagüe de ¹⁄₂" de diámetro interno x

10 pies (3 m) al tubo de descarga de la bomba. Vea la ilustración “Ubicaciones de las piezas”. 16. Conecte la fábrica de hielo al suministro de agua e instálela como se especifica en las instrucciones de instalación del producto.17. Revise todas las conexiones para ver si hay fugas.18. Enchufe la fábrica de hielo o reconecte el suministro de energía.19. Encienda la fábrica de hielo.20. Espere durante el ciclo de enjuague, de unos 5 minutos de duración, para asegurarse de que la fábrica de hielo funcione correctamente. Conexión del desagüe Sistema de desagüe por gravedad Conecte el desagüe de la fábrica de hielo a su desagüe, de conformidad con todos los códigos y ordenanzas locales y estatales. Si la fábrica de hielo viene con un sistema de desagüe por gravedad, siga estas instrucciones cuando instale las líneas de desagüe. Esto ayudará a evitar que el agua regrese al depósito de almacenaje de la fábrica de hielo y probablemente caiga en el piso, ocasionando daños. ■ Las líneas de desagüe deben tener un mínimo de ⁵⁄₈" (15,88 mm) de diámetro interno.■ Las líneas de desagüe deben tener 1" de caída por cada 48" (2,54 cm de caída por cada 122 cm) de recorrido o ¹⁄₄" de caída por cada 12" (6,35 mm por cada 30,48 cm) de recorrido y no deben tener puntos bajos donde el agua pueda asentarse.■ Los desagües por el piso deben ser lo suficientemente grandes como para contener el agua de todos los desagües.■ La instalación ideal tiene un tubo vertical con un reductor de desagüe de PVC de 1¹⁄₂" (3,81 cm) a 2" (5,08 cm), instalado directamente debajo del orificio de salida del tubo de desagüe, según se ilustra. Usted debe mantener un espacio de aire de 1" (2,54 cm) entre la manguera de desagüe y el tubo vertical.■ No conecte el extremo de salida del tubo de desagüe a un sistema de tubería cercano para evitar que el agua de desagüe retroceda hacia la fábrica de hielo.IMPORTANTE: Cuando no hay disponible un desagüe por el piso, es necesario tener una bomba de desagüe. Hay disponible para la venta un juego de bomba de desagüe, pieza número 1901A. Vista lateral A. Tubo de ventilaciónB. Abrazaderas y tornillos

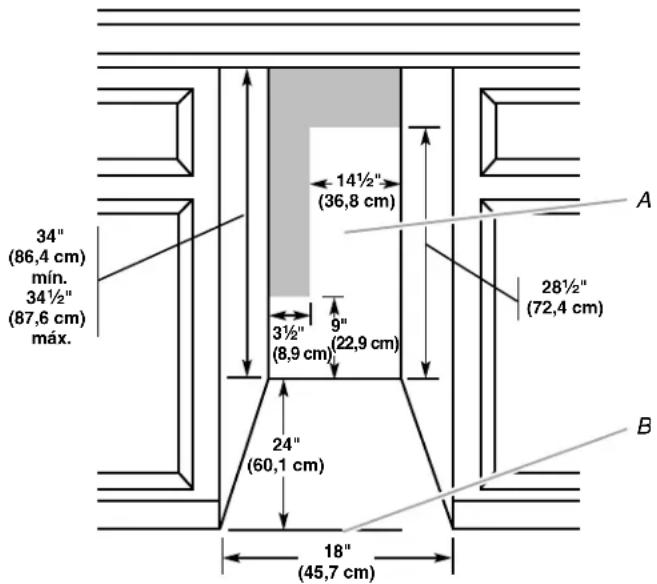

ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. A. Manguera de desagüeB. Espacio de aire de 1" (2,54 cm)C. Reductor de desagüe de PVCD. El centro del desagüe debe estar a 20" (50,8 cm) desde el frente de la puerta, con o sin el panel de ³⁄₄" (1,91 cm) en la puerta. El desagüe debe también estar centrado de izquierda a derecha (8¹³⁄₁₆" [22,38 cm] de cada lado de la fábrica de hielo). 1" (2,5 cm)20" (50,80 cm)1⁷⁄₈"(1,9 cm)

2" - 1¹⁄₂"(5 cm - 3,8 cm)28 Sistema de la bomba de desagüe (en algunos modelos) IMPORTANTE: ■ Conecte el desagüe de la fábrica de hielo a su desagüe de conformidad con el International Plumbing Code (Código de Plomería Internacional) y los códigos y ordenanzas locales. ■ La línea de descarga de la bomba de desagüe debe terminar en un desagüe abierto. ■ Elevación máxima: 10 pies (3,1 m)■ Recorrido máximo: 100 pies (30,5 m) NOTAS: ■ Si la manguera de desagüe se tuerce y el agua no sale, su fábrica de hielo no funcionará. ■ Sería ideal aislar la línea de desagüe completamente hasta la entrada del desagüe. Hay disponible para la venta un juego de manguito aislador, pieza número W10365792. ■ No conecte el extremo de salida del tubo de desagüe a un sistema de tubería cercano para evitar que el agua de desagüe retroceda hacia la fábrica de hielo. Conexión del desagüe Luego de asegurarse de que el sistema de desagüe es el adecuado, siga estos pasos para colocar la fábrica de hielo apropiadamente:

1. Conecte a un contacto de pared de conexión a tierra de

2. Estilo 1—Para el sistema de desagüe por gravedad, empuje

la fábrica de hielo a su posición de modo que el tubo de desagüe de la fábrica de hielo esté ubicado encima del reductor de desagüe de PVC. Vea “Sistema de desagüe por gravedad”. Estilo 2—Para el sistema de bomba de desagüe, conecte la manguera de salida de la bomba al desagüe. Vea “Sistema de la bomba de desagüe”.

3. Vuelva a revisar la fábrica de hielo para asegurarse de que

esté nivelada. Consulte la sección “Nivelación”.

4. Si el código de sanidad local lo requiere, selle la carcasa al

piso con masilla de calafateo aprobada después de haber efectuado todas las conexiones eléctricas y de agua. Nivelación Es importante que la fábrica de hielo esté nivelada para que funcione adecuadamente. Dependiendo del lugar donde instale la fábrica de hielo, puede necesitar hacer varios ajustes para nivelarla. También puede usar las patas niveladoras para reducir la altura de la fábrica de hielo para las instalaciones debajo de mostradores. Herramientas necesarias: Reúna las herramientas y piezas necesarias antes de comenzar la instalación. ■ Nivel de 9"■ Llave de tuercas ajustable NOTA: Es más fácil ajustar las patas niveladoras si tiene otra persona para ayudarlo.

1. Mueva la fábrica de hielo a su ubicación final.

NOTA: Si ésta es una instalación empotrada, mueva la fábrica de hielo tan cerca de su ubicación final como sea posible.

2. Coloque el nivel en la parte superior del producto para ver si

la fábrica de hielo está nivelada desde adelante hacia atrás y de lado a lado.

3. Empuje hacia arriba en la parte superior frontal de la fábrica

de hielo y luego localice los tornillos niveladores que se encuentran en la parte inferior frontal de la fábrica de hielo.

4. Usando una llave de tuercas ajustable, cambie la altura de las

patas de la siguiente manera: ■ Gire la pata niveladora hacia la derecha para bajar ese lado de la fábrica de hielo. ■ Gire la pata niveladora hacia la izquierda para levantar ese lado de la fábrica de hielo. NOTA: La fábrica de hielo no debe tambalearse. Use calzas para agregarle estabilidad cuando sea necesario.

5. Empuje hacia arriba en la parte superior trasera de la fábrica

de hielo y localice las patas niveladoras que se encuentran en la parte inferior trasera de la fábrica de hielo.

6. Siga las instrucciones del paso 4 para cambiar la altura de las

7. Use el nivel para volver a verificar la fábrica de hielo y ver si

está nivelada desde adelante hacia atrás y de lado a lado. Si la fábrica de hielo no está nivelada, repita los pasos del 2 al 5. Si la fábrica de hielo está nivelada, proceda a la sección “Conexión del suministro de agua”. ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar la fábrica de hielo. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.29 Sistema de filtración de agua Instalación del filtro de agua 1. Ubique el paquete con accesorios en la fábrica de hielo y retire el filtro de agua. 2. Quite el filtro de agua de su empaque y retire la cubierta de las juntas tóricas. Asegúrese de que estas sigan en su lugar después de haber retirado la cubierta.3. El compartimiento del filtro de agua está ubicado a la derecha del panel de los controles de la fábrica de hielo. 4. Con la flecha apuntando a la espiga de alineamiento sobre el costado del filtro y la flecha dentro de la cubierta del control, alinee la espiga de alineamiento con la muesca recortada e inserte el filtro dentro de la cubierta.5. Gire el filtro hacia la derecha hasta que se trabe en el alojamiento. Asegúrese de que la flecha de alineamiento de la cabeza del filtro coincida con el símbolo de bloqueado del alojamiento de la caja de control.NOTA: Si el filtro no se traba correctamente en el alojamiento, la fábrica de hielo no funcionará. Luz de estado del filtro de agua Las luces de estado del filtro de agua le permitirán saber cuándo cambiarlo. ■ Cuando sea necesario solicitar un filtro de reemplazo, se encenderá la luz de estado “Order Filter” (Pedir filtro). ■ Cuando sea necesario reemplazar el filtro, se encenderá la luz de estado “Replace Filter” (Reemplazar filtro). ■ Al reemplazar el filtro de agua desechable por uno nuevo, se reajustará automáticamente la característica de seguimiento de estado del filtro. Vea “Uso de los controles”.NOTAS: ■ La frase “Replace Filter” (Reemplazar filtro) permanecerá iluminada si no se instala un filtro.■ La luz de estado “Filter” (Filtro) destellará si el filtro no se instaló correctamente o si hay una obstrucción en la tubería del agua.A. CubiertaB. Juntas tóricasC. Espiga de alineamientoD. Flecha de alineamiento No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables.

A. Espiga de alineamientoB. Símbolo de desbloqueadoC. Símbolo de bloqueadoD. Muesca recortada del alojamiento del controlE. Flecha apuntando a la muesca recortadaF. Flecha apuntando a la espiga de alineamientoA. Flecha alineada con el símbolo de bloqueado

A30 Reemplazo del filtro de agua Para comprar un filtro de agua de reemplazo, vea “Accesorios”. Reemplace el filtro de agua desechable cuando se indique en la pantalla de estado del filtro o al menos cada 9 meses. Si disminuye la velocidad de fabricación del hielo antes de que se encienda la luz de “Replace Filter” (Reemplazar filtro), reemplace el filtro.

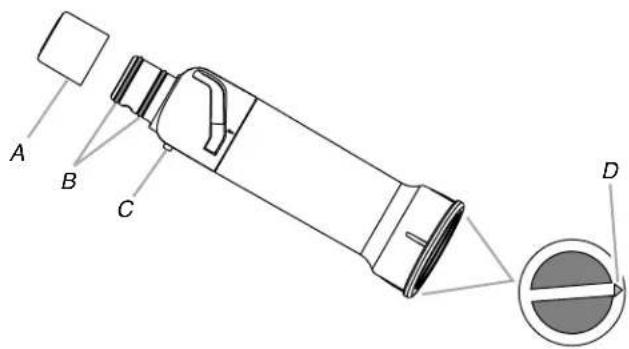

1. Ubique el compartimiento del filtro de agua en el lado

derecho del alojamiento del control. Vea el paso 3 de la sección “Instalación del filtro de agua”.

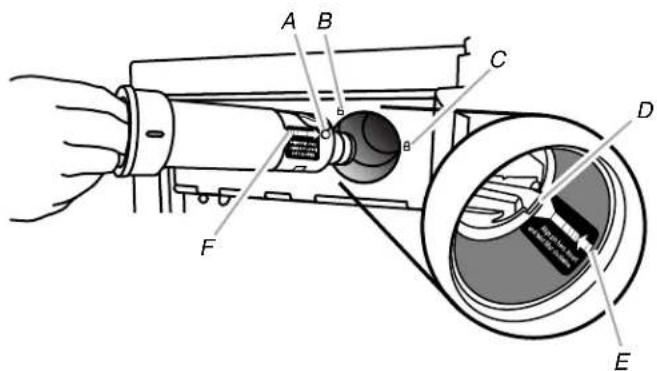

2. Gire el filtro de agua en el sentido contrario al de las

manecillas del reloj (hacia la izquierda) y jálelo directo hacia fuera del compartimiento. NOTA: Es posible que quede agua en el filtro. Es posible que se derrame un poco de esa agua.

3. Instale el filtro de agua de reemplazo siguiendo los pasos 2 a

5 en la sección “Instalación del filtro de agua”. USO DE LA FÁBRICA DE HIELO Cómo funciona su fábrica de hielo Cuando ponga su fábrica de hielo en marcha por primera vez, la bandeja del agua se llenará y el sistema se enjuagará por sí solo antes de comenzar a elaborar el hielo. El proceso de enjuague tarda unos 5 minutos. Bajo condiciones normales de funcionamiento, la fábrica de hielo funcionará a las temperaturas prefijadas. El sensor de nivel del hielo ubicado en el depósito de almacenaje del hielo controlará los niveles del hielo. IMPORTANTE: Si el suministro de agua a la fábrica de hielo está cerrado, asegúrese de fijar el control de la fábrica de hielo en OFF (Apagado). Proceso de elaboración de hielo

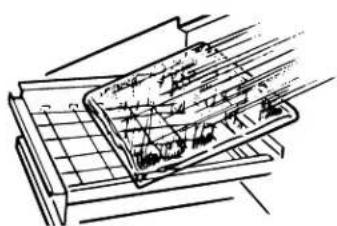

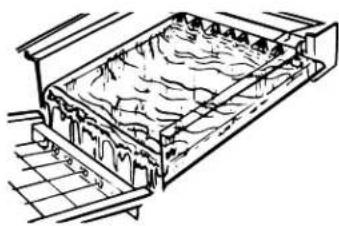

1. El agua circula constantemente sobre una placa de

congelación. A medida que el agua se congela para convertirse en hielo, los minerales que están en el agua son rechazados. Esto produce una capa de hielo con un bajo contenido de minerales.

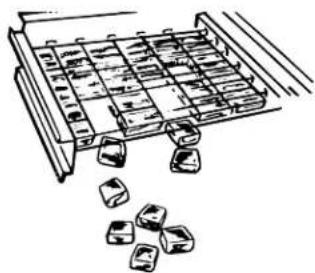

2. Cuando se logra el espesor deseado, la capa de hielo se

desprende y se desliza sobre la rejilla de corte. La rejilla divide la capa de hielo en cubos individuales.

3. El agua que contiene los minerales rechazados es drenada

después de cada ciclo de congelación.

4. El agua fresca entra en la máquina para ser usada en el

siguiente ciclo de elaboración de hielo.

5. Los cubos caen en el depósito de hielo. Cuando el depósito

está lleno, la fábrica de hielo se apaga automáticamente y vuelve a funcionar cuando se necesita más hielo. El depósito de hielo no está refrigerado y una poca cantidad de hielo se derretirá. La cantidad de derretimiento varía según la temperatura ambiente. NOTA: Así como la temperatura ambiente y del agua varían, la cantidad producida y almacenada de hielo también varía. Esto significa que las temperaturas de funcionamiento más altas resultarán en una reducción de la producción del hielo. Uso de los controles

1. Para empezar la producción de hielo, presione ON/OFF

(Encendido/Apagado).

2. Para detener el funcionamiento de la fábrica de hielo,

presione ON/OFF (Encendido/Apagado). NOTAS: ■ Al presionar el interruptor de On/Off (Encendido/Apagado), no se corta el suministro de energía a la fábrica de hielo. ■ Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los 2 primeros lotes de hielo producidos.31 Modo de Max Ice (Hielo máx.) Seleccione la característica Max Ice (Hielo máx.) cuando sepa que va a necesitar una gran cantidad de hielo y el depósito de hielo tenga poco hielo o esté vacío. El modo Max Ice (Hielo máx.) producirá una mayor cantidad de hielo en un período de 24 horas. ■ Presione MAX ICE (Hielo máx.) mientras la fábrica de hielo esté encendida. La luz indicadora se encenderá. ■ Presione nuevamente MAX ICE (Hielo máx.) para apagar la característica de Max Ice (Hielo máx.). La luz indicadora se apagará. ■ El modo Max Ice (Hielo máx.) estará activado cuando encienda por primera vez el producto. Se apagará después de 24 horas. Para encender de nuevo Max Ice (Hielo máx.), presione MAX ICE (Hielo máx.). Clean (Limpieza) Se recomienda que limpie la fábrica de hielo cuando se encienda la luz “Cleaning Needed” (Limpieza necesaria) , hayan transcurrido nueve meses o se reduzca de manera significativa la producción de hielo. Para limpiar su fábrica de hielo, vea “Sistema de la fábrica de hielo” en la sección “Limpieza”. Alarma de puerta entreabierta La característica de Alarma de puerta entreabierta hace sonar una alarma cuando la puerta de la fábrica de hielo permanece abierta durante 5 minutos. La alarma se repetirá cada 2 minutos. Para apagarla, cierre la puerta. La característica entonces se reajusta y se reactivará cuando se deje nuevamente la puerta abierta durante 5 minutos. Sonidos normales Su fábrica de hielo nueva puede producir algunos sonidos que no le sean familiares. Es posible que usted esté preocupado debido a que se trata de sonidos que no escuchó con anterioridad. La mayor parte de los sonidos nuevos son normales. Las superficies duras, como serían los pisos, paredes y armarios pueden hacerlos sonar más fuerte de lo que son realmente. A continuación se describen los tipos de sonidos que podrían ser nuevos para usted y qué es lo que los produce. ■ Cuando la válvula de agua se abre para llenar el depósito de agua para cada ciclo, usted escuchará un zumbido. ■ El flujo del refrigerante o de la línea de agua puede ocasionar ruidos de vibraciones. También los artículos que están almacenados encima de la fábrica de hielo pueden producir ruidos. ■ El compresor de alta eficiencia puede producir un sonido pulsante o agudo. ■ El agua corriendo sobre la placa del evaporador puede producir un sonido de salpicaduras. ■ El agua corriendo de la placa del evaporador hacia el depósito de agua puede producir un sonido de salpicaduras. ■ Al final de cada ciclo, puede escucharse un sonido de borboteo debido al refrigerante fluyendo en la fábrica de hielo. ■ Es posible escuchar un sonido como de aire forzado por el ventilador del condensador por encima del condensador. ■ Es posible escuchar un “ruido sordo” durante el ciclo de recolección, cuando la capa de hielo se desliza del evaporador hacia la rejilla de corte. ■ Al encender la fábrica de hielo por primera vez, se puede escuchar agua que fluye continuamente. La fábrica de hielo está programada para ejecutar un ciclo de enjuague antes de iniciar la fabricación del hielo. ■ Si la fábrica de hielo está conectada a una presión de suministro de agua de más de 60 lbs/pulg², es posible que se escuche un sonido fuerte durante la carga de agua asociado con el paso de la misma a través de la válvula de entrada. Llame a un plomero competente autorizado para determinar la mejor manera de reducir la presión del suministro de agua (se recomienda que sea de 50 lbs/pulg²). CUIDADO DE LA FÁBRICA DE HIELO Limpieza El sistema de la fábrica de hielo y el condensador de aire frío deberán limpiarse regularmente para que la fábrica de hielo funcione con la máxima eficacia y para evitar fallas prematuras de los componentes del sistema. Consulte las secciones “Sistema de la fábrica de hielo” y “Condensador”. Superficies exteriores Lave las superficies exteriores esmaltadas de la unidad y las juntas con agua tibia y jabón o detergente suave. Limpie con un paño y seque. El uso regular de un buen producto para limpieza doméstica y cera ayudará a conservar el acabado. No use limpiadores abrasivos en las superficies con esmalte, ya que podrían rayar el acabado. Para productos con acabado de acero inoxidable, use una esponja o un paño liso y un detergente suave en agua tibia. No use productos de limpieza abrasivos o ásperos. No use blanqueador con cloro en superficies de acero inoxidable. Sistema de la fábrica de hielo Los minerales que son extraídos del agua durante el ciclo de congelación formarán con el tiempo un depósito duro de sarro en el sistema de agua. La limpieza regular del sistema ayuda a quitar las acumulaciones de sarro. La frecuencia con la que necesite limpiar el sistema depende de qué tan dura sea el agua. Con agua dura de 15 a 20 granos por galón (4 a 5 granos por litro), podría ser necesario limpiar el sistema cada 9 meses. NOTA: Use una botella de 16 oz (473 mL) de limpiador aprobado para fábricas de hielo. Para ordenarla, vea la sección “Accesorios”.

1. Presione el botón de ON/OFF (Encendido/Apagado).

2. Espere entre 5 y 10 minutos para que el hielo caiga en el

depósito de almacenaje. Quite todo el hielo del depósito de almacenaje.

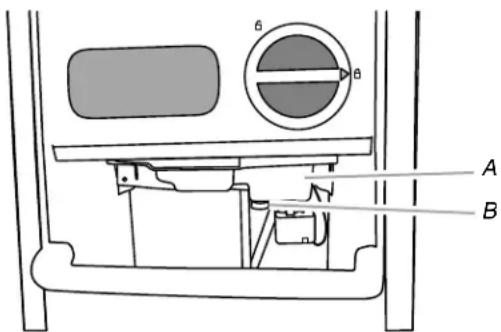

3. Destornille el tapón de desagüe del fondo de la bandeja de

agua ubicada dentro del depósito de almacenaje, como se ilustra. Espere hasta que se drene el agua por completo.32 4. Vuelva a colocar y asegurar el tapón de desagüe en la bandeja de agua. Si el tapón del desagüe está flojo, el agua se vaciará de la bandeja de agua y usted tendrá hielo muy delgado o no tendrá hielo. 5. Lea y siga toda la información en la botella del limpiador acerca de su uso, antes de completar los pasos a continuación. Use una botella de 16 oz (473 mL) de limpiador aprobado para fábricas de hielo.6. Vierta una botella de la solución en la bandeja del agua. Llene la botella dos veces con agua del grifo y viértala en la bandeja de agua.7. Presione el botón de CLEAN (Limpiar). Vea “Uso de los controles”. El botón de Clean (Limpiar) destellará indicando que el ciclo de limpieza está en proceso. Cuando se enciende la luz “Cleaning Complete” (Limpieza terminada) (aproximadamente 70 minutos), se completó el ciclo de limpieza. Durante el ciclo de limpieza, el sistema efectuará automáticamente su limpieza y enjuague.8. Saque la tapa de desagüe de la bandeja de agua después de haber terminado el ciclo de limpieza. Revise si quedó solución de limpieza en la bandeja de agua. Si la solución de limpieza se filtra de la bandeja del agua, usted deberá repetir el ciclo de limpieza. Asegúrese de rellenar la bandeja de agua con limpiador antes de volver a iniciar el ciclo de limpieza. Asegúrese de volver a colocar y asegurar el tapón de desagüe en la bandeja de agua. Si el tapón de desagüe está flojo, el agua se vaciará de la bandeja de agua y usted tendrá hielo muy delgado o no tendrá hielo. NOTA: La gran acumulación de sarro puede requerir la repetición del proceso de limpieza con una solución de limpieza nueva.9. Presione el botón de ON/OFF (Encendido/Apagado) para reanudar la producción de hielo. Condensador Un condensador sucio u obstruido: ■ Obstruye el flujo apropiado de aire.■ Reduce la capacidad de elaboración del hielo.■ Ocasiona temperaturas más altas que las recomendadas, lo cual puede dar lugar a fallas de los componentes.1. Desenchufe la fábrica de hielo o desconecte el suministro de energía.

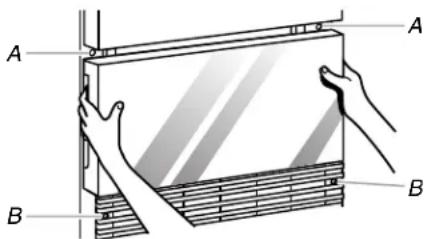

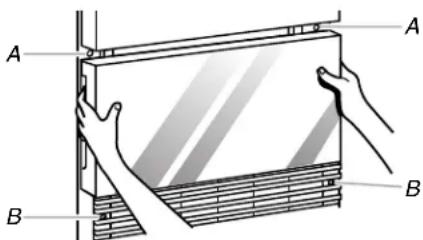

2. Quite los dos tornillos del panel de acceso inferior y los dos

tornillos de la zona de la rejilla de la base del soporte del panel frontal.3. Jale la parte inferior hacia adelante y luego hacia abajo para quitar el panel de acceso inferior.4. Quite la suciedad y pelusa de las aletas del condensador y del compartimiento de la unidad con el cepillo de la aspiradora.5. Vuelva a colocar el panel de acceso inferior usando los cuatro tornillos. 6. Enchufe la fábrica de hielo o reconecte el suministro de energía.A. Bandeja de aguaB. Tapón de desagüe

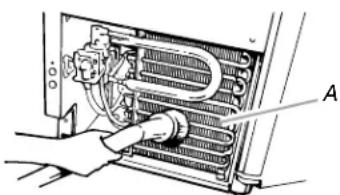

A. Tornillos del panel de acceso inferiorB. Tornillos de la rejilla de la baseA. Aletas del condensador ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de limpiarlo. Vuelva a colocar todos los componentes y paneles antes de hacer funcionar. No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

1. Desenchufe la fábrica de hielo o desconecte el suministro de

2. Abra la puerta del depósito de almacenaje y quite el hielo que

está en el depósito.

3. Quite el tapón de desagüe de la bandeja de agua y deságüela

por completo. Vuelva a colocar el tapón de desagüe en la bandeja, enroscándolo firmemente. Si el tapón de desagüe está flojo, el agua se vaciará de la bandeja de agua y usted tendrá hielo delgado o no tendrá hielo.

4. Quite el tornillo de la cubierta de la rejilla de corte.

5. Desenchufe el arnés de cables del lado izquierdo de la rejilla

6. Desenchufe el sensor de nivel del hielo del lado derecho de la

rejilla de corte. Jale el sensor de nivel del hielo hacia abajo y hacia adelante para separarlo de la rejilla de corte.

7. Quite los tornillos del lado derecho e izquierdo. Levante y

saque la rejilla de corte. NOTA: Asegúrese de que el espaciador de plástico que se encuentra del lado derecho del soporte de la rejilla de corte permanezca con la rejilla de corte.

8. Quite el tornillo de montaje que sostiene la bandeja de agua

en su lugar. Tire de la parte delantera de la bandeja de agua.

9. Desconecte la abrazadera de la bomba de la bandeja de

agua y desenchufe la bomba de desagüe de la bandeja de agua.

10. Quite, limpie y vuelva a colocar la palita para hielo y su

soporte. NOTA: En algunos modelos, el soporte de la palita para hielo está en la parte superior izquierda de la unidad, mientras que en otros modelos está en la parte inferior izquierda. ■ Después de quitar la palita para hielo, retire el soporte removiendo los dos tornillos. NOTA: En algunos modelos, retire el soporte de la palita para hielo levantándolo y jalándolo hacia afuera. ■ Lave el soporte de la palita para el hielo junto con los otros componentes interiores, siguiendo las instrucciones a continuación. ■ Vuelva a colocar los tornillos para instalar nuevamente el soporte de la palita para hielo o, en algunos modelos, empujándolo hacia adentro y luego hacia abajo.

11. Lave con jabón o detergente suave y agua tibia los

componentes interiores (la rejilla de corte, el exterior de las mangueras y la bandeja de agua) y el depósito de hielo, la junta de la puerta, la palita para hielo y su soporte. Enjuague en agua limpia. Luego limpie las mismas piezas en una solución de una cucharada (15 mL) de blanqueador doméstico mezclado con 1 galón (3,8 L) de agua tibia. Nuevamente enjuáguelas a fondo en agua limpia. NOTA: No quite las mangueras. No lave las piezas de plástico en la lavavajillas. Éstas no pueden soportar temperaturas superiores a los 145°F (63°C).

12. Para volver a colocar la bandeja de agua, coloque la bandeja

de agua dentro del depósito de hielo. Conecte la bomba de la bandeja de agua. Vuelva a encajar el soporte de la bomba en la bandeja de agua, y colóquelo de nuevo en su lugar. Asegure la bandeja de agua volviendo a colocar el tornillo de montaje.

13. Verifique lo siguiente:

■ Que el tapón de desagüe de la bandeja de agua esté firme en su lugar. Si el tapón de desagüe está flojo, el agua se vaciará de la bandeja de agua y usted tendrá hielo delgado o no tendrá hielo. ■ Que la manguera de la bandeja de agua esté conectada a la abertura del desagüe del depósito de hielo.

14. Deslice la rejilla de corte hasta colocarla en su lugar, y

asegúrela volviendo a colocar el tornillo del lado derecho y el espaciador de plástico. Luego ajuste el tornillo del lado izquierdo. Vuelva a conectar el arnés de la rejilla de corte y del sensor de nivel del hielo.

15. Vuelva a colocar la cubierta de la rejilla de corte con el tornillo

que se quitó anteriormente.

16. Limpie el panel de control con cuidado, usando un paño para

vajilla con agua tibia y un detergente suave para vajilla.

17. Enchufe la fábrica de hielo o reconecte el suministro de

18. Después de la limpieza, asegúrese de que todos los

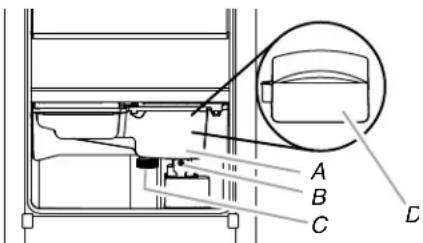

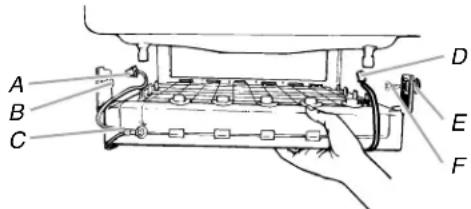

controles se hayan programado correctamente, y que ningún indicador de control esté destellando. A. Cubierta de la rejilla de corte B. Tornillo A. Arnés de la rejilla de corte B. Tornillo C. Rejilla de corte D. Arnés del sensor de nivel del hielo E. Espaciador de plástico F. Tornillo A. Bandeja de agua B. Tornillo de la bandeja de agua C. Tapón de desagüe D. Cubierta de la bomba de desagüe

A. Soporte de la palita para hielo A34 Cuidado durante las vacaciones y mudanzas Para apagar la fábrica de hielo: 1. Desenchufe la fábrica de hielo o desconecte el suministro de energía.2. Quite todo el hielo del depósito de hielo.3. Cierre el suministro de agua.4. Quite los dos tornillos del panel de acceso inferior y los dos tornillos de la zona de la rejilla de la base del soporte del panel frontal. Tire hacia delante para quitar el panel de acceso inferior.5. Desconecte las líneas de entrada y de salida de la válvula de agua. Deje que esas líneas se desagüen y a continuación vuélvalas a conectar a la válvula.6. Vuelva a colocar el panel de acceso inferior y los tornillos.7. Quite la tapa de desagüe para drenar el agua de la bandeja de agua.8. Si se espera que la temperatura ambiente baje de 32°F (0°C), el agua deberá eliminarse de la línea de desagüe.Para aquellas fábricas de hielo que tienen instalada una bomba de desagüe:■ Enchufe la fábrica de hielo o reconecte el suministro de energía.■ Apague la fábrica de hielo y quite todo el hielo que pudiese haber quedado en el depósito de hielo.■ Vierta un cuarto de galón (0,95 L) de agua en el depósito de hielo cerca del desagüe y deje reposar la fábrica de hielo aproximadamente 5 minutos. Esta operación permitirá que el agua en el recipiente se drene por la bomba de desagüe, de tal manera que la bomba eliminará el agua restante del depósito de hielo y de la bomba de desagüe.■ Desenchufe la fábrica de hielo o desconecte el suministro de energía.9. Limpie la fábrica de hielo y el depósito de hielo antes de usarlos nuevamente.10. Conecte a un contacto de pared de conexión a tierra de 3 terminales.NOTA: Todos los componentes de la fábrica de hielo vienen con lubricación permanente desde la fábrica. No deberían requerir lubricación adicional durante todo el ciclo vital de la máquina.A. Tornillos del panel de acceso inferiorB. Tornillos de la rejilla de la base ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de darle mantenimiento. Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

SOLUCIÓN DE PROBLEMAS

Primero pruebe las soluciones sugeridas aquí para evitar el costo de una visita de servicio técnico innecesaria. Funcionamiento de la fábrica de hielo ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

PROBLEMA SOLUCIONES RECOMENDADAS

La fábrica de hielo no funcionaVerifique que esté conectada a un contacto de pared de conexión a tierra de 3 terminales.Asegúrese de que los controles estén encendidos. Vea “Uso de los controles”.Reemplace el fusible o reconecte el cortacircuitos.NOTA: Si los problemas continúan, contacte a un electricista. La temperatura ambiente debe estar por encima de los 55°F (13°C). De otro modo, el termostato del depósito puede detectar la temperatura ambiente fría y apagar la unidad aun cuando el depósito no está lleno de hielo. Es posible que la fábrica de hielo no vuelva a funcionar nuevamente una vez que haya sido apagada.Si se agregó una gran cantidad de agua a la fábrica de hielo, espere unos minutos para que la bomba de desagüe se despeje. Si todavía queda agua en el depósito, verifique si la manguera de desagüe está retorcida.Si el modelo tiene bomba de desagüe, verifique que la manguera de desagüe no esté dañada, retorcida o pellizcada entre el armario y la fábrica de hielo. Utilice únicamente el juego de la bomba de desagüe con el número de pieza 1901A aprobado por Whirlpool.La fábrica de hielo parece ser ruidosa ¿Se está desbordando el agua en la bandeja de agua? Esto es normal. Al desbordarse el agua, se eliminan los minerales que se quitaron del agua durante el proceso de fabricación de hielo. ¿Se escucha un “zumbido”? Verifique lo siguiente:■ Asegúrese de que el suministro de agua esté adecuadamente conectado y abierto. ■ Asegúrese de que la tapa de desagüe esté apretada y que la bomba de agua de la bandeja de desagüe esté bien conectada a la bandeja de agua. ¿Hay hielo entre la placa del evaporador y la rejilla de corte? Verifique si la fábrica de hielo está nivelada. Vea “Nivelación”. Si la fábrica de hielo está nivelada y el problema continúa, ponga a funcionar un ciclo de limpieza. Vea “Limpieza”. Si la fábrica de hielo está conectada a una presión de suministro de agua de más de 60 lbs/pulg², es posible que se escuche un sonido fuerte durante la carga de agua asociado con el paso de la misma a través de la válvula de entrada. Llame a un plomero competente autorizado para determinar la mejor manera de reducir la presión del suministro de agua (se recomienda que sea de 50 lbs/pulg² ).36 Producción de hielo Calidad del hielo ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de darle mantenimiento. Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. No seguir estas instrucciones puede ocasionar la muerte o choque eléctrico.

PROBLEMA SOLUCIONES RECOMENDADAS

La fábrica de hielo funciona pero no produce hielo Asegúrese de que el control esté encendido. Asegúrese de que el suministro de agua esté adecuadamente conectado y abierto. Si la tapa de desagüe está floja, el agua se vaciará de la bandeja de agua y usted tendrá hielo delgado o no tendrá hielo. Apriete la tapa de desagüe. Limpie el tubo de desagüe. Asegúrese de que no haya torceduras en la línea de desagüe. La fábrica de hielo funciona pero produce muy poco hielo ¿Está encendida la característica de producción acelerada de hielo? Esta característica aumenta el ritmo de producción de hielo para proveer más hielo en la misma cantidad de tiempo. Vea “Uso de los controles”. La temperatura ambiente superior a 90°F (32°C) por lo general reducirá la producción del hielo. Suciedad o pelusa pueden estar obstruyendo el flujo de aire a través del condensador. Vea “Condensador” en la sección “Limpieza”. Si hay acumulación de sarro blanco en el sistema de congelación o del agua de la unidad, usted deberá limpiar la fábrica de hielo. Consulte “Componentes interiores” en la sección “Limpieza”. Si la tapa de desagüe está floja, el agua se vaciará de la bandeja de agua y usted tendrá hielo delgado o no tendrá hielo. Apriete la tapa de desagüe. Asegúrese de que la rejilla de corte esté firme en su lugar y de que esté conectado su enchufe del arnés. Vea la sección “Componentes interiores” de “Limpieza” para leer las instrucciones sobre cómo quitar la rejilla de corte. Verifique que el filtro de agua esté instalado correctamente.

PROBLEMA SOLUCIONES RECOMENDADAS

El hielo tiene mal sabor, mal olor o un color grisáceo ¿Hay un contenido alto de minerales en el suministro de agua? Puede ser necesario tratar el agua. ¿Se ha formado una capa de minerales? Limpie su fábrica de hielo. Vea “Sistema de la fábrica de hielo” en la sección “Limpieza”. No guarde alimentos en el depósito de hielo. Asegúrese de haber quitado todos los materiales de empaque en el momento de la instalación. Hielo delgado, blando o aglutinado ¿Hay un contenido alto de minerales en el suministro de agua? Puede ser necesario tratar el agua. ¿Se ha formado una capa de minerales? Limpie su fábrica de hielo. Vea “Sistema de la fábrica de hielo” en la sección “Limpieza”. ¿Hay hielo aglutinado en el depósito? Si no se usa el hielo regularmente, se derretirá y formará bloques. Rompa los bloques con la palita para el hielo provista.37 Problemas de plomería

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la sección “Solución de problemas”. Esto le podría ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico. Esta información nos ayudará a atender mejor a su pedido. Si necesita piezas de repuesto Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas especificadas de fábrica. Estas piezas de repuesto especificadas de fábrica encajarán bien y funcionarán bien ya que están confeccionadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de KITCHENAID

Para encontrar piezas especificadas de fábrica en su localidad, llámenos o llame al centro de servicio técnico designado de KitchenAid más cercano. En los EE.UU. Llame al Centro para la eXperiencia del cliente de KitchenAid sin costo alguno al: 1-800-422-1230 o visite nuestro sitio de internet en www.kitchenaid.com.Nuestros consultores ofrecen ayuda para:■ Características y especificaciones de nuestra línea completa de electrodomésticos.■ Información sobre la instalación.■ Procedimiento para el uso y mantenimiento.■ Venta de accesorios y partes para reparación.■ Asistencia especializada para el consumidor (habla hispana, problemas de audición, visión limitada, etc.).■ Recomendaciones con distribuidores locales, compañías que dan servicio y distribuidores de partes para reparación. Los técnicos de servicio designados por KitchenAid están capacitados para cumplir con la garantía del producto y ofrecer servicio una vez que la garantía termine, en cualquier lugar de los Estados Unidos.Para localizar a una compañía de servicio designada por KitchenAid en su área, también puede consultar la sección amarilla de su guía telefónica. Para obtener asistencia adicional Si necesita asistencia adicional, puede escribir a KitchenAid con sus preguntas o dudas a:KitchenAid Brand Home AppliancesCustomer eXperience Center553 Benson RoadBenton Harbor, MI 49022-2692Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar la fábrica de hielo. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

PROBLEMA SOLUCIONES RECOMENDADAS

El agua no entra al desagüe correctamente ¿Está alineada la manguera de desagüe sobre el desagüe? Mueva la fábrica de hielo para alinear el desagüe. Vea “Conexión del suministro de agua”. NOTA: Los técnicos de servicio no pueden reparar los problemas de plomería presentes fuera de la fábrica de hielo. Llame a un plomero competente autorizado.38 Accesorios Para hacer un pedido de accesorios, en los EE.UU., visite nuestra página de internet, www.kitchenaid.com/accessories ollameal1-800-901-2042. En Canadá, visite nuestra página de internet, www.whirlpoolparts.ca o llame al 1-800-807-6777. Filtro de agua Pida la pieza N° F2WC9I1 o ICE2 Limpiador Pida la pieza N° 4396808 Limpiador de acero inoxidable affresh

En los EE.UU., pida la pieza Nº W10355016En Canadá, pida la pieza Nº W10355016B Toallitas húmedas para acero inoxidable affresh

En los EE.UU., pida la pieza Nº W10355049En Canadá, pida la pieza Nº W10355049B Limpiador para cocina y electrodomésticos affresh

En los EE.UU., pida la pieza Nº W10355010En Canadá, pida la pieza Nº W10355010B

affresh es una marca registrada de Whirlpool, EE.UU.

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtración de agua de la fábrica de hielo Modelo P6GEG2KL, P6KG2KL, P6WG2KL Capacidad de 2000 galones (7571 litros) Este sistema ha sido comprobado según la norma 42 NSF/ANSI para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en la norma 42 NSF/ANSI. Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,50 gpm (1,89 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 2000 galones (7571 litros).■ Es esencial que los requerimientos de operación, mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad.■ Use el filtro de repuesto P6RFWG2K, P6RFGEG2K, P6RFKG2K, pieza N° ICE2. Estilo 1—Cuando la pantalla de estado del filtro de agua cambie de “GOOD” (Bueno) a “ORDER” (Pedir), pida un nuevo filtro. Cuando el indicador del filtro muestre “REPLACE” (Reemplazar), se recomienda que reemplace el filtro. Estilo 2—Presione FILTER (Filtro) para controlar el estado de su filtro de agua. Si la luz indicadora del filtro está amarilla y la frase “ORDER FILTER” (Pedir filtro) aparece en la pantalla, pida un nuevo filtro. Si la luz indicadora está roja, se recomienda que reemplace el filtro.■ Estos contaminantes no se encuentran necesariamente en su suministro de agua. Si bien se realizaron las pruebas bajo condiciones de laboratorio estándares, el desempeño real puede variar.■ El producto es para uso con agua fría únicamente.■ No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema.■ Refiérase a la sección “Garantía” para obtener el nombre, dirección y número telefónico del fabricante.■ Refiérase a la sección “Garantía” para verificar la garantía limitada del fabricante. Sistema comprobado y certificado por NSF International, según la norma 42 NSF/ANSI para la reducción de cloro, sabor y olor. Reducción de sustancias Efectos estéticos Requisitos de reducción de NSF Promedio influente Concentración en el agua a tratar Máximo efluente Promedio efluente % Mínimo de reducción % Promedio de reducción Cloro, sabor/olor 50% reducción 1,9727 mg/L 2,0 mg/L ± 10 % 0,71 mg/L 0,7788 mg/L 70,2 72,81 Pautas de aplicación/Parámetros para el suministro de aguaSuministro de aguaPresión del aguaTemperatura del aguaFlujo nominal de servicioMunicipal o de pozo30 - 120 lbs/pulg² (207 - 827 kPa)33° - 100°F (0,6° - 37,8°C)0,50 gpm (1,89 Lpm) @ 60 lbs/pulg² ® NSF es una marca registrada de NSF International.39 GARANTÍA DE LA FÁBRICA DE HIELO DE KITCHENAID

GARANTÍA LIMITADA DE TRES AÑOS (EN LAS PIEZAS Y LA MANO DE OBRA) Durante tres años a partir de la fecha de compra, siempre y cuando este electrodoméstico principal haya sido instalado, operado y mantenido según las instrucciones adjuntas o provistas con el producto, la marca KitchenAid de Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominada “KitchenAid”) pagará por las piezas de repuesto especificadas de fábrica y los costos de mano de obra para corregir defectos en los materiales o la fabricación, existentes en el momento de la compra de este electrodoméstico principal. GARANTÍA LIMITADA DEL CUARTO AL QUINTO AÑO (SOLAMENTE EN LAS PIEZAS DEL SISTEMA DE REFRIGERACIÓN SELLADO - NO SE INCLUYE LA MANO DE OBRA) Del cuarto al quinto año a partir de la fecha de compra original, cuando este electrodoméstico principal sea instalado, operado y mantenido de acuerdo a las instrucciones adjuntas o provistas con el producto, KitchenAid pagará por las piezas especificadas de fábrica para los siguientes componentes, para corregir defectos de material o de mano de obra que no sean estéticos en el sistema de refrigeración sellado, existentes en el momento de la compra de este electrodoméstico principal: compresor, evaporador, condensador, secador/colador y los tubos conectores. Esta garantía limitada de 5 años es solamente para las piezas de repuesto del sistema de refrigeración sellado como se han señalado y no incluye la mano de obra. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE LA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio deberá ser provisto por una compañía de servicio designada por KitchenAid. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

EXCLUSIONES DE LA GARANTÍA

Esta garantía limitada no cubre: 1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación. 2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa. 3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de consumo están excluidas de la cobertura de la garantía. 4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta, instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por KitchenAid. 5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a KitchenAid en un lapso de 30 días a partir de la fecha de compra.

6. Cualquier pérdida de comida o medicamentos debido a fallas del refrigerador o del congelador.

7. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en su hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico. 9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto en el cual no haya disponible un técnico de servicio autorizado por KitchenAid. 10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado de conformidad con las instrucciones de instalación publicadas por KitchenAid. 11. Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan removido, alterado o que no puedan ser identificados con facilidad.

12. Decoloración, herrumbre u oxidación de las superficies de acero inoxidable.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente. EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA KitchenAid no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este electrodoméstico principal aparte de las declaraciones incluidas en esta Garantía. Si usted desea una garantía con una duración más prolongada o más completa que la garantía limitada que se incluye con este electrodoméstico principal, deberá preguntar a KitchenAid o a su distribuidor acerca de la compra de una garantía extendida.40 LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. KITCHENAID NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de KitchenAid para determinar si corresponde otra garantía. Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Si no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional en la sección “Ayuda o servicio técnico,” o llamando a KitchenAid. En los EE.UU., llame al 1-800-422-1230. En Canadá, llame al 1-800-807-6777. 2/11 Guarde este libro y su comprobante de compra juntos para referencia futura. Usted deberá proporcionar el comprobante de la compra o una fecha de instalación para obtener servicio bajo la garantía. Escriba la siguiente información acerca de su electrodoméstico principal para ayudarle mejor a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie ubicada en el producto. Nombre del distribuidor _________________________________________ Dirección_______________________________________________________ Número de teléfono _____________________________________________ Número de modelo _____________________________________________ Número de serie ________________________________________________ Fecha de compra _______________________________________________41 SÉCURITÉ DE LA MACHINE À GLAÇONS Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :
