MANUAL DE USUARIO DEHS1010UB PIONEER

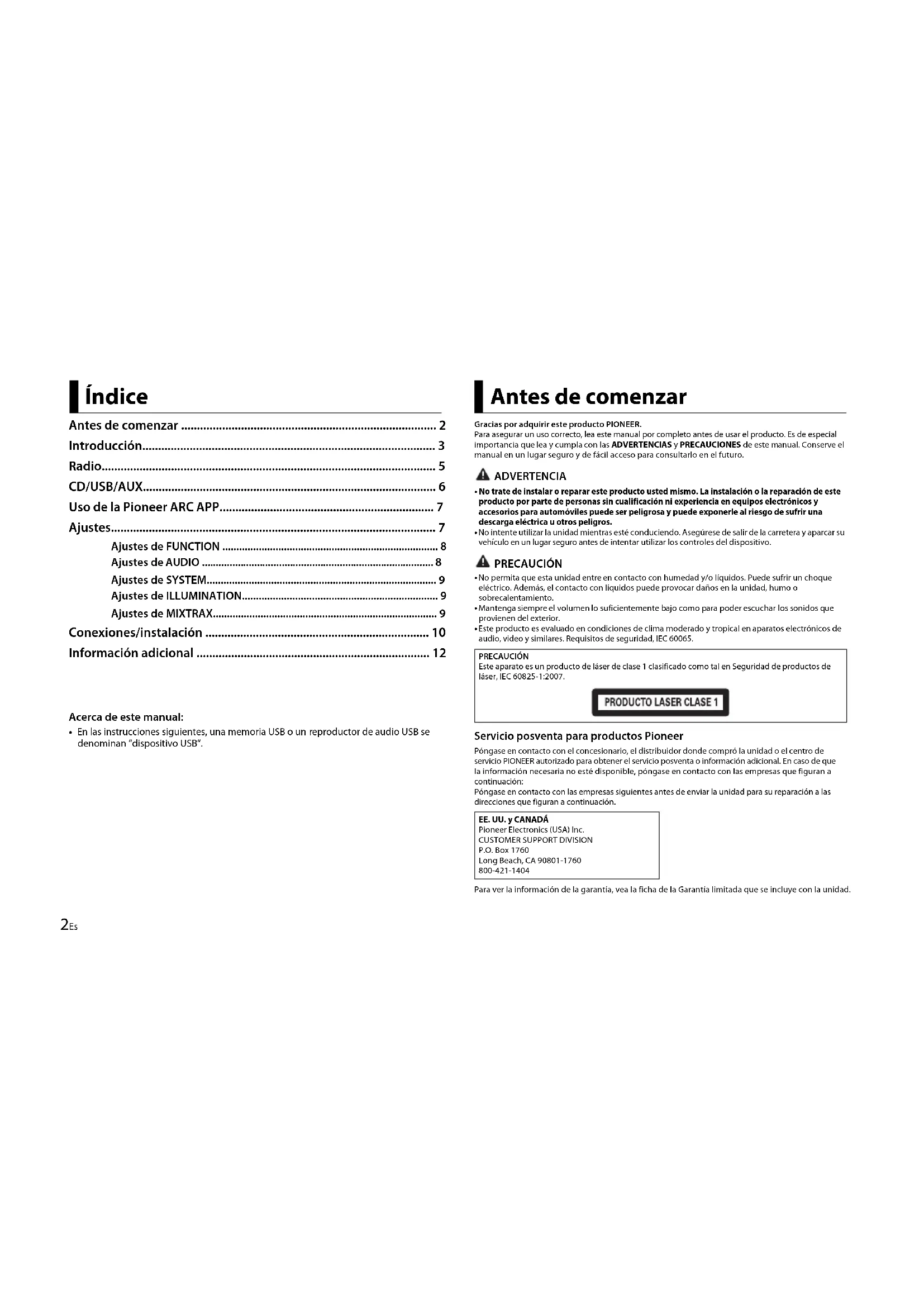

• En las instrucciones siguientes, una memoria USB o un reproductor de audio USB se denominan “dispositivo USB”. Índice Gracias por adquirir este producto PIONEER.Para asegurar un uso correcto, lea este manual por completo antes de usar el producto. Es de especial importancia que lea y cumpla con las ADVERTENCIAS y PRECAUCIONES de este manual. Conserve el manual en un lugar seguro y de fácil acceso para consultarlo en el futuro. ADVERTENCIA

• No trate de instalar o reparar este producto usted mismo. La instalación o la reparación de este producto por parte de personas sin cualificación ni experiencia en equipos electrónicos y accesorios para automóviles puede ser peligrosa y puede exponerle al riesgo de sufrir una descarga eléctrica u otros peligros.
• No intente utilizar la unidad mientras esté conduciendo. Asegúrese de salir de la carretera y aparcar su vehículo en un lugar seguro antes de intentar utilizar los controles del dispositivo. PRECAUCIÓN

• No permita que esta unidad entre en contacto con humedad y/o líquidos. Puede sufrir un choque eléctrico. Además, el contacto con líquidos puede provocar daños en la unidad, humo o sobrecalentamiento.
• Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que provienen del exterior.
• Este producto es evaluado en condiciones de clima moderado y tropical en aparatos electrónicos de audio, video y similares. Requisitos de seguridad, IEC 60065. Servicio posventa para productos Pioneer Póngase en contacto con el concesionario, el distribuidor donde compró la unidad o el centro de servicio PIONEER autorizado para obtener el servicio posventa o información adicional. En caso de que la información necesaria no esté disponible, póngase en contacto con las empresas que figuran a continuación:Póngase en contacto con las empresas siguientes antes de enviar la unidad para su reparación a las direcciones que figuran a continuación.Para ver la información de la garantía, vea la ficha de la Garantía limitada que se incluye con la unidad. Antes de comenzar PRECAUCIÓNEste aparato es un producto de láser de clase 1 clasificado como tal en Seguridad de productos de láser, IEC 60825-1:2007.EE. UU. y CANADÁPioneer Electronics (USA) Inc.CUSTOMER SUPPORT DIVISIONP.O. Box 1760Long Beach, CA 90801-1760800-421-14043Es

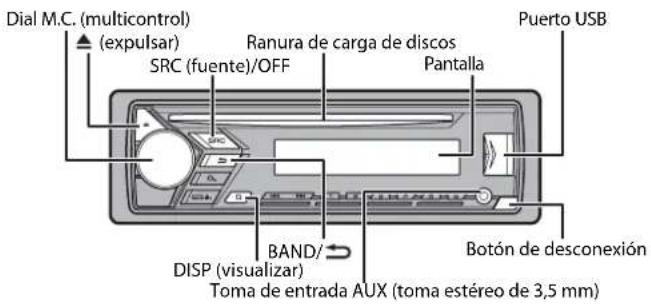

Control remoto Introducción Funcionamiento básico Botón de desconexiónPantallaDial M.C. (multicontrol)BAND/DISP (visualizar)SRC (fuente)/OFFPuerto USB (expulsar)Toma de entrada AUX (toma estéreo de 3,5 mm)Ranura de carga de discos

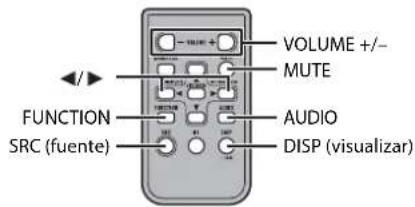

SRC (fuente)VOLUME +/– MUTE DISP (visualizar)FUNCTIONAUDIO Operaciones frecuentes

• Cuando el cable azul/blanco de la unidad está conectado al terminal de control del relé de la antena automática del vehículo, la antena del vehículo se extiende cuando se enciende el origen de la unidad. Para retraer la antena, apague el origen. Indicación de visualización ObjetivoMétodoUnidad principal Control remotoEncender la unidad* Presione SRC/OFF para encender la unidad.Mantenga presionado SRC/OFF para apagar la unidad.Presione SRC para encend la unidad.Mantenga presionado SRC para apagar la unidad.Ajustar el volumen Gire el dial M. C.. Presione VOLUME + o –. Presione MUTE para silenciar la unidad. Presione MUTE nuevamente o presione VOLUME + o – para activar el sonido.Seleccionar un origen Presione SRC/OFF varias veces.Presione SRC varias veces.Cambiar la información de vis ualización Presione DISP varias veces. Presione DISP varias veces. Volver a la visualización/lista ant erior Presione BAND/ . Presione / para seleccionar la carpeta guiente/anterior.Volver a la visualización rmal desde el menúMantenga presionado BAND/ . Indicación Descripción Aparece cuando existe un nivel inferior del menú o la carpeta.Aparece cuando presiona el botón . Aparece cuando está definida la función de sintonización por búsqueda

cal (página 8).Aparece cuando está definida la función de recuperador de sonido (página 8).Aparece cuando está definida la función de reproducción aleatoria.Aparece cuando está definida la función de repetición de reproducción.4Es Extraiga el panel frontal para evitar robos. Q uite los cables y dispositivos conectados al panel frontal y apague la unidad antes de extraerlo. Importante

• Evite que el panel frontal sufra golpes excesivos.• Mantenga el panel frontal alejado de la luz solar directa y las altas temperaturas.• Almacene siempre el panel frontal desconectado en un estuche o bolso de protección. Quite la lámina de aislamiento antes de usarlo. ADVERTENCIA

• No ingiera la batería; hay peligro de una quemadura química. (El control remoto proporcionado) Este producto contiene una pila de botón. Si la pila de botón es tragada, puede causar severas quemaduras internas en solo dos horas y puede llevar a la muerte. Mantenga las baterías nuevas y usadas lejos del alcance de los niños. Si el compartimento de la batería no se cierra con seguridad, deje de utilizar el producto y manténgalo alejado de los niños. Extracción del panel frontal Preparación del control remoto Extracción Colocación Cómo sustituir la batería Inserte la batería CR2025 (3 V) con los polos de más (+) y menos (-) en la orientación correcta. Si cree que la batería fue tragada o colocada dentro de cualquier parte del cuerpo, busque atención médica inmediatamente.
• No exponga la pila ni el control remoto a calores excesivos, como la luz solar directa o fuego. PRECAUCIÓN

• Existe el posible riesgo de explosión si la pila se sustituye de manera incorrecta. Cuando sustituya la pila, sustitúyala por otra del mismo tipo.• No manipule ni almacene la pila con herramientas ni objetos metálicos.
• Si la pila tiene una fuga, quite la pila y limpie el control remoto por completo. Luego, instale una pila nueva.
• Para desechar las pilas usadas, cumpla con los reglamentos gubernamentales o las normas ambientales pertinentes de las instituciones públicas aplicables en su país/zona.
• “Material de perclorato, es posible que se apliquen procedimientos especiales de manipulación. Consulte www.dtsc.ca.gov/hazardouswaste/perchlorate (aplicable a California, EE. UU.)”. Importante

• No almacene el control remoto a altas temperaturas ni bajo la luz solar directa.
• No deje caer el control remoto al piso, donde pueda quedar atascado bajo el pedal del freno o el acelerador. Después de la instalación, gire la llave de encendido hasta la posición ON y aparecerá [SET UP :YES] en la pantalla. 1 Presione el dial M.C.. El menú de configuración desaparece después de 30 segundos de inactividad. Si

efiere no realizar la configuración en este momento, gire el dial M.C. para seleccionar [NO] y presione para confirmar. 2 Gire el dial M.C. para ajustar la hora y presione para confirmar. El indicador se mueve al ajuste de minutos automáticamente. 3 Gire el dial M.C. para ajustar los minutos y presione para confirmar. Aparece [QUIT]. 4 Gire el dial M.C. para seleccionar [YES] y presione para confirmar. NOTAS

• Para cancelar el ajuste del menú, puede presionar SRC/OFF.

• Este ajuste se puede definir en cualquier momento. Consulte página 9 para obtener más detalles. 1 Presione el dial M.C. para mostrar el menú principal. Ajuste del reloj (CLOCK SET) Cancelación de la pantalla de demostración (DEMO OFF)5Es

Español 2 Gire el dial M.C. para seleccionar [SYSTEM] y presione para confirmar. 3 Gire el dial M.C. para seleccionar [DEMO OFF] y presione para confirmar. 4 Gire el dial M.C. para seleccionar [YES] y presione para confirmar. 1 Mantenga presionado SRC/OFF hasta que la unidad se apague. 2 Presione el dial M.C. para mostrar el menú principal. 3 Gire el dial M.C. para seleccionar [INITIAL] y presione para confirmar. 4 Gire el dial M.C. para seleccionar una opción y presione para confirmar. Ajustes de INITIAL Elemento del menú DescripciónSP-P/O MODE Seleccione esta opción cuando haya un altavoz de gama ompleta conectado a los cables de salida de los altavoces traseros y haya un subwoofer conectado a la salida RCA.[REAR/SUB.W][SUB.W/SUB.W] Seleccione esta opción cuando haya un subwoofer pasivo onectado directamente a los cables de salida de los altavoces traseros y haya un subwoofer conectado a la salida RCA.[REAR/REAR] Seleccione esta opción cuando haya altavoces de gama completa conectados a los cables de salida de los altavoces traseros y la salida RCA. Si hay un altavoz de gama completa conectado a los cables de salida de los altavoces traseros y la salida RCA no se usa, puede seleccionar [REAR/SUB.W] o [REAR/REAR].S/W UPDATE Seleccione para confirmar la información más reciente del sist ema en la unidad.[SYSTEM INFO][SYSTEM UPDATE] Seleccione para actualizar la unidad con el software más eciente e inicializar los ajustes en la unidad. Para obtener la información más reciente sobre el software y la actualización, visite nuestro sitio web.SYSTEM RESET Seleccione [YES] para inicializar los ajustes de la unidad. La nidad se reiniciará automáticamente.(Se podrán mantener algunos de los ajustes, incluso después de stablecer la unidad.)[YES], [NO]Las frecuencias de sintonización en esta unidad están asignadas para su uso en América del Norte. El uso en otras áreas puede acarrear problemas de recepción. 1 Presione SRC/OFF para seleccionar [RADIO]. 2 Presione BAND/ para seleccionar la banda entre [FM1], [FM2], [FM3] o [AM]. 3 Presione un botón de número (de 1/ a 6/ ). SUGERENCIA Los botones / también se pueden usar para seleccionar una estación predefinida cuando [SEEK] está definido en [PCH] en los ajustes de FUNCTION (página 8). Las seis estaciones con mejor recepción se almacenan en los botones de números (de 1/ a 6/ ). 1 Después de seleccionar la banda, presione el dial M.C. para mostrar el menú principal. 2 Gire el dial M.C. para seleccionar [FUNCTION] y presione para confirmar. 3 Gire el dial M.C. para seleccionar [BSM] y presione para confirmar. Para buscar una estación manualmente 1 Después de seleccionar la banda, presione / para seleccionar una estación. Mantenga presionado / y suéltelo para buscar una estación disponible. La exploración se detiene cuando la unidad recibe una estación. Para cancelar la ntonización por búsqueda, presione / . NOTA [SEEK] se debe definir en [MAN] en los ajustes de FUNCTION (página 8). Para almacenar estaciones manualmente 1 Mientras recibe la estación que desea almacenar, mantenga presionado uno de los botones de número (de 1/ a 6/ ) hasta que deje de parpadear. Radio Recepción de estaciones predefinidas Memoria de mejores estaciones (BSM)6Es Desconecte los auriculares del dispositivo antes de conectarlo a la unidad.

1 Inserte un disco en la ranura de carga de discos con el lado de la etiqueta hacia arriba.Para expulsar un disco, primero detenga la reproducción y luego presione . Dispositivos USB (incluye Android™) 1 Abra la tapa del puerto USB. 2 Conecte el dispositivo USB mediante un cable apropiado. NOTA Para cambiar automáticamente al origen [USB] cuando un dispositivo USB se conecta a la unidad, defina [USB AUTO] en [ON] en la configuración de SYSTEM (página 9). PRECAUCIÓN Use un cable USB Pioneer opcional (CD-U50E) para conectar el dispositivo USB, ya que si conecta un dispositivo directamente a la unidad, este sobresaldrá, lo que podría ser peligroso.Antes de quitar el dispositivo, detenga la reproducción.Conexión AOA Para obtener información sobre la conexión AOA, consulte página 7. Conexión MTP Un dispositivo instalado con el sistema operativo Android 4.0 o posterior se puede conectar a la unidad a través de MTP mediante el cable que se entrega con el dispositivo. No obstante, según el dispositivo conectado y el número de archivos en el dispositivo, es posible que no se puedan reproducir archivos de audio/canciones mediante MTP. Tenga en cuenta que la conexión MTP no es compatible con los formatos de archivo WAV y no se puede utilizar con la función MIXTRAX. NOTA Si utiliza una conexión MTP, debe definir [ANDROID WIRED] en [MEMORY] en la configuración de SYSTEM (página 9). AUX 1 Inserte la miniclavija estéreo en la toma de entrada AUX.

Reproducción 2 Presione SRC/OFF para seleccionar [AUX] como origen. NOTA Si [AUX] se define en [OFF] en los ajustes de SYSTEM, no puede seleccionar [AUX] como origen (página 9). Puede realizar varias modificaciones en los ajustes de FUNCTION (página 8). Tenga en cuenta que las operaciones siguientes no funcionan para un dispositivo AUX. ara operar un dispositivo AUX, utilice el dispositivo mismo.*1 Archivos de audio comprimido únicamente*2 Cuando use la función de avance o retroceso mientras se reproduce un archivo VBR, el tiempo de reproducción podría no ser correcto. Operaciones Objetivo Método Seleccione una carpeta*1 Presione 1/ o 2/ . Seleccionar una pista/canción (capítulo) Presione o . Adelantar o atrasar*2 Mantenga presionado o . Buscar un archivo en una lista 1 Presione para mostrar la lista. 2 Gire el dial M.C. para seleccionar el nombre o la categoría deseados del archivo (carpeta) y presione para confirmar.3 Gire el dial M.C. para seleccionar el archivo deseado y presione para confirmar. Comienza la reproducción.Ver una lista de los archivos en la carpeta/ cat egoría seleccionada*1Presione el dial M.C. cuando haya seleccionado una carpeta/categoría.Reproducir una canción en la carpeta/ cat egoría seleccionada*1Mantenga presionado el dial M.C. cuando haya seleccionado una carpeta/categoría. Repetición de reproducción Presione 6/ . Reproducción aleatoria Presione 5/ . Pausa/reanudación de reproducción Presione 4/PA USE. Volver a la carpeta raíz (solo CD/USB)*1 Mantenga presionado . Cambiar entre audio comprimido y CD-DA (solo CD)Presione BAND/ .Cambiar unidades en el dispositivo USB(Dispositivos que admiten únicamente el protocolo de la clase de almacenamiento masivo USB)Presione BAND/ .7Es

Español La función MIXTRAX crea una mezcla ininterrumpida de su biblioteca de música. Para obtener información sobre los ajustes de MIXTRAX, consulte la página 9. NOTAS

• Esta función no es compatible con un dispositivo Android conectado a través de MTP.
• Cuando seleccionó USB como origen y está usando la función MIXTRAX, el recuperador de sonido está deshabilitado.• Según el archivo/canción, es posible que los efectos sonoros no estén disponibles. 1 Presione 3/MIX para activar/desactivar MIXTRAX. Puede operar la unidad desde la Pioneer ARC APP instalada en un dispositivo Android. n algunas ocasiones, puede controlar los aspectos de la aplicación, como la selección de origen, la pausa, etc. usando la unidad.Para obtener más detalles sobre las funciones disponibles de la aplicación, consulte la uda de la aplicación. ADVERTENCIA No intente operar la aplicación mientras conduce. Asegúrese de orillarse y estacionar el vehículo en un lugar seguro antes de intentar usar los controles de la aplicación.Para usuarios de dispositivos AndroidLa función es compatible con dispositivos que posean Android, OS 4.1 o superior instalado y que sean compatibles con AOA (Android Open Accesory) 2.0.Puede descargar la Pioneer ARC APP en Google Play™. NOTA Algunos dispositivos Android conectados a través de AOA 2.0 podrían no funcionar correctamente o emitir sonidos debido a su propio diseño de software, sin importar la versión del sistema operativo. 1 Conecte la unidad al dispositivo móvil.
• Dispositivo Android mediante USB (página 6) 2 Presione el dial M.C. para mostrar el menú principal. 3 Gire el dial M.C. para seleccionar [SYSTEM] y presione para confirmar. 4 Gire el dial M.C. para seleccionar [ANDROID WIRED] y presione para confirmar. Acerca de MIXTRAX (solo USB) Uso de la Pioneer ARC APP Realizar una conexión con Pioneer ARC APP 5 Gire el dial M.C. para seleccionar [APP CONTROL] para un dispositivo Android conectado a través de USB. Si selecciona [ON] en [P.APP AUTO ON] (página 9), la Pioneer ARC APP en el dispositivo Android se inicia automáticamente y se finalizan todos los pasos. NOTA Si aún no instaló la Pioneer ARC APP en el dispositivo Android, aparecerá un mensaje en el dispositivo Android para indicarle que instale la aplicación. Seleccione [OFF] en [P.APP AUTO ON] para quitar el mensaje (página 9). 6 Presione SRC/OFF para seleccionar cualquier origen. 7 Inicie la Pioneer ARC APP en el dispositivo móvil. 1 Presione SRC/OFF para seleccionar [ANDROID]. Funcionamiento básico Puede ajustar distintos valores de configuración en el menú principal. 1 Presione el dial M.C. para mostrar el menú principal. 2 Gire el dial M.C. para seleccionar una de las categorías siguientes y presione para confirmar.
• Ajustes de FUNCTION (página 8)
• Ajustes de AUDIO (página 8)• Ajustes de SYSTEM (página 9)
• Ajustes de ILLUMINATION (página 9)

• Ajustes de MIXTRAX (página 9) 3 Gire el dial M.C. para seleccionar las opciones y presione para confirmar. Escuchar música en Android Objetivo Funcionamiento Seleccionar una pista Presione o . Adelantar o atrasar Mantenga presionado o . Pausa/reanudar reproducción Presione 4/PA USE. Ajustes8Es Los elementos del menú varían según el origen. Ajustes de FUNCTION Elemento del menú Descripción BSM Almacena automáticamente las seis estaciones

n mejor recepción en los botones de números (de 1/ a 6/ ). LOCAL FM: [O FF], [LV1], [LV2], [LV3], [LV4] AM: [O FF], [LV1], [LV2] Restringe la estación de sintonización según la int ensidad de la señal. SEEK [MAN], [PCH] Asigna los botones o para buscar estaciones una a una (si ntonización manual) o selecciona una estación de los canales predefinidos. S.RTRV [1] (eficaz para tasas de

mpresión bajas), [2] (eficaz para tasas de

mpresión altas), [OFF] Mejora el audio comprimido y restaura el sonido ópt imo. No está disponible cuando:

• S eleccionó USB como origen y la función MIXTRAX está activada.

• Se reproduce CD-DA/CD-TEXT. Ajustes de AUDIO Elemento del menú Descripción FADER*1 Ajusta el balance de los altavoces delanteros y traseros. BALANCE Ajusta el balance de los altavoces izquierdos y

rechos. USB *1 No está disponible cuando [SUB.W/SUB.W] está seleccionado en [SP-P/O MODE] en los ajustes de INITIAL (página 5). *2 No está disponible cuando [REAR/REAR] está seleccionado en [SP-P/O MODE] en los ajustes de INITIAL (página 5). *3 No está disponible cuando [OFF] está seleccionado en [SUB.W]. EQ SETTING [SUPER BASS], [POWERFUL], [NA TURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT] Selecciona una banda y un nivel de ecualización para una mayor personalización. Banda de ecualizador: [80 HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Nivel de ecualizador: d e [+6] a [–6] Seleccione o personalice la curva del ecualizador. [CUSTOM1] se puede definir por separado para cad a origen. Sin embargo, cada una de las combinaciones siguiente se define en los mismos ajustes automáticamente. [CUSTOM2] es un ajuste compartido usado para

odos los orígenes. También puede presionar varias veces para cambiar el ecualizador. LOUDNESS [OFF], [LOW], [MID], [HI] Compensa deficiencias para lograr un sonido

aro a volumen bajo. SUB.W*2 [NOR], [REV], [OFF] Selecciona la fase del subwoofer.

Frecuencia de corte: [50HZ

ue el corte del filtro de paso alto (HPF). SLA De [+4] a [–4] Ajusta el nivel de volumen de cada origen, excepto FM. Elemento del menú Descripción9Es

Español También puede acceder a estos menús cuando la unidad está apagada. Ajustes de SYSTEM Elemento del menú Descripción CLOCK SET Ajuste el reloj (página 4). 12H/24H [12H], [24H] Seleccione la notación de hora. AUX [ON], [OFF] Se define en [ON] cuando se utiliza un dispositivo auxiliar conectado a la unidad. ANDROID WIRED [MEMORY], [APP CONTROL] Seleccione el método de conexión apropiado

ra un dispositivo Android. P.A P P A U TO O N [ON], [OFF] Seleccione [ON] para iniciar automáticamente Pioneer ARC APP cuando haya un dispositivo Android conectado a la unidad mediante AOA. (No está disponible cuando [MEMORY] está seleccionado en [ANDROID WIRED].) USB AUTO [ON], [OFF] Seleccione [ON] para que la fuente [USB] se pued a seleccionar de forma automática cuando se conecta un dispositivo USB a la unidad. Seleccione [OFF] cuando se conecta un

ispositivo USB a la unidad solo para cargarlo. Ajustes de ILLUMINATION Elemento del menú Descripción DIM SETTING [SYNC CLOCK], [MANUAL] Cambia el brillo de la pantalla. BRIGHTNESS De [1] a [10] Cambia el brillo de la pantalla. Los rangos de ajuste disponibles difieren según

Seleccione la duración de la reproducción. MIX PATTERN [SOUND LEVEL] Cambia los efectos especiales MIXTRAX según

nivel de audio. El patrón de mezcla cambia según el nivel de

nido. [LOW PASS] El patrón de mezcla cambia según el nivel de

aves. [RANDOM] El patrón de mezcla cambia al azar según el mod o de nivel de sonido y el modo de paso bajo. DISPLAY FX [ON], [OFF] Active/desactive los efectos especiales

ientras cambia las pistas manualmente.10Es ADVERTENCIA

• Cuando se utiliza la salida de altavoces en 4 canales, use altavoces con más de 50 W (potencia de entrada máxima) y entre 4 y 8 Ω (valor de impedancia). No utilice tavoces de 1 a 3 Ω con esta unidad.• Cuando la salida del altavoz trasero se usa con 2 Ω de subwoofer, use altavoces con más de 70 W (potencia de entrada máxima). * Consulte las conexiones para ver un todo de conexión.• El cable negro es la tierra. Al instalar esta unidad o un amplificador de potencia (se vende por separado), asegúrese de conectar primero el cable a tierra. Asegúrese de que el cable a tierra esté conectado correctamente a las piezas metálicas de la carrocería del automóvil. El cable a tierra del amplificador de potencia y el de esta unidad o de cualquier otro dispositivo deben conectarse al automóvil por separado con tornillos independientes. Si el tornillo del cable a tierra se afloja o cae, podría producir un incendio, lo que provocaría humo o un mal funcionamiento. Importante
• Al instalar esta unidad en un vehículo sin posición ACC (accesorio) en la llave de encendido, si no se conecta el cable rojo al terminal que detecta el funcionamiento de la llave de encendido, es posible que se agote la batería.• Utilice esta unidad con una batería de 12 voltios y conexión a tierra negativa nicamente. En caso contrario, se podría producir un incendio o un mal funcionamiento.• Para evitar un cortocircuito, sobrecalentamiento o un mal funcionamiento, asegúrese de seguir las indicaciones siguientes.–Desconecte el terminal negativo de la bat ería antes de la instalación.–Asegure el cableado con pinzas para cable o cinta adhesiva. A fin de proteger el cableado que entre en contacto con las piezas metálicas, envuélvalo en cinta adhesiva.–Coloque todos los cables lejos de las iezas móviles, como la palanca de cambios y los rieles de los asientos.–Coloque todos los cables lejos de gares calientes, como cerca de la salida de la calefacción.–No pase el cable amarillo por el orificio l compartimiento del motor para conectarlo a la batería.–Cubra los conectores de los cables esconectados con cinta aisladora.–No acorte ningún cable.–Nunca corte el aislamiento del cable de alim entación de esta unidad para Conexiones/instalación Conexiones Cable a tierraAMPLIFICADOR DE POTENCIAOtros dispositivos (Otro dispositivo electrónico en el automóvil)Piezas metálicas de la carrocería del automóvil*1 No se suministra para esta unidad Posición ACC Sin posición ACC compartir la alimentación con otros dispositivos. La capacidad actual del cable es limitada.–Utilice un fusible con la capacidad indicada.–Nunca conecte el cable negativo del alt avoz directamente a la tierra.–Nunca use cinta para unir los cables egativos de varios altavoces.• Cuando esta unidad está encendida, las señales de control se envían a través del cable azul/blanco. Conecte este cable al control remoto del sistema de un amplificador de potencia externo o al terminal de control del relé de la antena automática del vehículo (máx. 300 mA, 12 V cc). Si el vehículo está equipado con a antena en el parabrisas, conéctelo al terminal de alimentación del amplificador de la antena.• Nunca conecte el cable azul/blanco al terminal de alimentación de un amplificador de potencia externo. Además, nunca lo conecte al terminal de alimentación de la antena automática. De lo contrario, es posible que la batería se agote o se produzca un mal funcionamiento.• El símbolo gráfico que se encuentra en el producto significa rriente continua. Esta unidad Entrada del cable de alimentaciónSalida trasera o salida del subwooferEntrada de la antenaFusible (10 A) Cable de alimentación Realice estas conexiones cuando no conecte un cable de altavoz trasero a un subwoofer.Realice estas conexiones cuando use un subwoofer sin el amplificador opcional. Importante En el caso de que figura arriba, dos subwoofers de 4 Ω en paralelo rep resentarán una carga de 2 Ω. A la entrada del cable de alimentaciónIzquierdaDerechaAltavoz delanteroAltavoz traseroBlancoBlanco/negro Gris11Es

Español Gris/negroVerdeVerde/negroVioletaVioleta/negroNegro (tierra de la carrocería)Conéctelo a una ubicación metálica mpia y sin pintura.AmarilloConéctelo al terminal de alimentación nstante de 12 V. Rojo Conéctelo al terminal controlado por la ave de encendido (12 V cc).Azul/blancoConéctelo al terminal de control del stema del amplificador de potencia o al terminal de control del relé de la antena automática (máx. 300 mA, 12 V cc).Subwoofer (4 Ω)Cuando use un subwoofer de 2 Ω, asegúrese de conectar el subwoofer a s cables violeta y violeta/negro de esta unidad. No conecte nada en los cables verde y verde/negro.No se usa.Subwoofer (4 Ω) × 2 NOTA Cambie el menú inicial de esta unidad. Consulte [SP-P/O MODE] (página 5). La salida del subwoofer de esta unidad es mon oaural. Amplificador de potencia (se vende por separado) Realice estas conexiones cuando use un amplificador opcional.Control remoto del sistemaConéctelo al cable azul/blanco.Amplificador de potencia (se vende por separado)Conéctelo a los cables RCA (se venden por separado)A la salida trasera o la salida del subwooferAltavoz trasero o subwoofer Importante

• Compruebe todas las conexiones y los sistemas antes de la instalación final.• No utilice piezas no autorizadas, ya que pueden causar un mal funcionamiento.• Consulte con su concesionario si la instalación exige hacer orificios u otras modificaciones en el vehículo.• No instale esta unidad donde:– pueda interferir con el funcionamiento l vehículo.– pueda causar lesiones a un pasajero com o resultado de una frenada repentina.• El láser semiconductor se dañará si se sobrecalienta. Instale esta unidad lejos de lugares calientes, como cerca de la salida de la calefacción.• Se logra un rendimiento óptimo cuando la unidad se instala con un ángulo de menos de 60°.• En la instalación, asegure una debida dispersión del calor durante el funcionamiento de la unidad, deje espacio suficiente detrás del panel trasero y envuelva los cables sueltos para que no bloqueen la ventilación. Instalación Instalación del montaje DIN 1 Inserte el manguito de montaje suministrado en el tablero. 2 Asegure el manguito de montaje con un destornillador para doblar las patillas metálicas (90°) hasta su lugar.TableroManguito de montaje• Asegúrese de que la unidad quede instalada de manera segura en el lugar. Una instalación inestable puede provocar saltos u otras fallas de funcionamiento.En caso de que no se utilice el manguito de montaje suministrado 1 Establezca la posición adecuada donde coincidan los orificios del soporte y del costado de la unidad. 2 Apriete dos tornillos a cada lado. TornilloSoporte de montajeTablero o consola• Use tornillos de cabeza redonda (5 mm × 9 mm) o cabeza plana (5 mm × 9 mm), según los orificios par a tornillos del soporte.Extracción de la unidad (instalada con el manguito de montaje que se entrega) 1 Quite el anillo de ajuste. Anillo de ajustePestaña con muesca• Quitar el panel frontal permite un acceso más sencillo al anillo de ajuste.• Cuando vuelva a colocar el anillo de ajuste, oriente la pestaña con muesca hacia abajo. 2 Inserte las llaves de extracción suministradas a ambos lados de la unidad hasta que calcen en el lugar. 3 Tire de la unidad para extraerla del tablero. Deje espacio suficiente 5 cm 5 cm12Es Para asegurar el panel frontal El panel frontal se puede asegurar con el tornillo que se entrega. Tornillo La pantalla vuelve automáticamente a la pantalla normal.→ No se ha efectuado ninguna operación en 30 segundos aproximadamente.– Realice una operación.El rango de repetición de reproducción cambia inesperadamente.→ Según el rango de repetición de reproducción, el rango seleccionado puede cambiar cuando selecciona otra carpeta o pista, o cuando adelanta/atrasa.– Vuelva a seleccionar el rango de rep etición de reproducción.No se reproduce una subcarpeta.→ Las subcarpetas no se reproducen cuando [FLD] (repetición de carpeta) está seleccionado.– Seleccione otro rango de repetición e reproducción.El sonido es intermitente.→ Utiliza un dispositivo, como un teléfono celular, que puede causar interferencia audible.– Aleje de la unidad los dispositivos éctricos que puedan causar interferencia. Comunes AMP ERROR→ Esta unidad no funciona o la conexión con los altavoces es incorrecta.→ El circuito de protección está activado.– Compruebe la conexión de los tavoces.– Gire la llave de encendido a la posición FF y nuevamente a ON. Si el mensaje se mantiene, pida asistencia al concesionario o a un centro de servicio Pioneer autorizado.NO XXXX (NO TITLE, por ejemplo)→ No hay información de texto incorporada.– Cambie la pantalla o reproduzca otra sta/archivo. Reproductor de CD ERROR-07, 11, 12, 17, 30→ El disco está sucio.– Limpie el disco.→ El disco está rayado.– Sustituya el disco.ERROR-07, 10, 11, 12, 15, 17, 30, A0→ Hay un error eléctrico o mecánico.– Gire la llave de encendido a la posición FF y nuevamente a ON, o cambie el origen y vuelva al reproductor de CD.ERROR-15→ El disco que introdujo está vacío.– Sustituya el disco.ERROR-23→ El formato del CD no es compatible.– Sustituya el disco.FORMAT READ→ En ocasiones, hay una demora entre el comienzo de la reproducción y el momento en que empieza a oír el sonido.– Espere hasta que desaparezca el ensaje y oiga el sonido. Información adicional Solución de problemas Mensajes de error13Es

Español NO AUDIO→ El disco que introdujo no contiene archivos que se puedan reproducir.– Sustituya el disco.SKIPPED→ El disco que introdujo contiene archivos con protección DRM.– Se omiten los archivos protegidos.PROTECT→ Todos los archivos del disco que introdujo están protegidos por DRM.– Sustituya el disco. Dispositivo USB FORMAT READ→ En ocasiones, hay una demora entre el comienzo de la reproducción y el momento en que empieza a oír el sonido.– Espere hasta que desaparezca el ensaje y oiga el sonido.NO AUDIO→ No hay canciones.– Transfiera los archivos de audio al spositivo USB y conéctelo.→ El dispositivo USB conectado tiene activada la seguridad.– Siga las instrucciones del dispositivo SB para desactivar la seguridad.SKIPPED→ El dispositivo USB conectado contiene archivos con protección DRM.– Se omiten los archivos protegidos.PROTECT→ Todos los archivos del dispositivo USB conectado están protegidos por DRM.– Sustituya el dispositivo USB.N/A USB→ Esta unidad no admite el dispositivo USB conectado.– Desconecte el dispositivo y sustitúyalo r un dispositivo USB compatible.HUB ERROR→ El dispositivo USB conectado a través de concentradores USB no es compatible con esta unidad.–Conecte el dispositivo USB irectamente a la unidad usando un cable USB.CHECK USB→ El conector USB o el cable USB están en cortocircuito.–Compruebe que el conector USB o el cabl e USB no estén atrapados por algo o dañados.→ El dispositivo USB conectado consume por encima de la corriente máxima permitida.–Desconecte el dispositivo USB y no lo se. Gire la llave de encendido a la posición OFF y nuevamente a ACC u ON. Conecte únicamente dispositivos USB aptos.ERROR-19→ Error de comunicación.–Realice una de las operaciones siguientes y vuelva al origen USB.• Gire la llave de encendido a la posición OFF y nuevamente a ON.• Desconecte el dispositivo USB.• Cambie a otro origen.ERROR-23→ El dispositivo USB no se formateó correctamente.–Formatee el dispositivo USB con FAT 12, FAT16 o FAT32. STOP

• No hay canciones en la lista actual.–Seleccione una lista que contenga cancio nes. Discos y reproductor
• Use solo discos que tengan alguno de los dos logotipos siguientes.• Use discos de 12 cm.• Use solo discos convencionales, totalmente circulares.• Los tipos siguientes de discos no se pueden usar con esta unidad:–DualDiscs–Discos de 8 cm. Si intenta usar estos iscos con un adaptador, es posible que la unidad tenga un mal funcionamiento.–Discos con formas extrañas–Discos que no sean CD–Discos dañados, incluidos discos par tidos, astillados o deformados–Discos CD-R/RW que no se finalizaron• No escriba ni use productos químicos en la superficie de los discos.• Para limpiar un CD, pase un paño suave sobre el disco desde el centro hacia el borde.• La condensación puede perjudicar temporalmente el rendimiento del reproductor. Déjelo descansar durante una hora aproximadamente para que se ajuste a una temperatura más cálida. Además, seque los discos húmedos con un paño suave.• Cuando use discos con etiquetas imprimibles, compruebe las instrucciones y advertencias de los discos. Según los discos, es posible que no sea posible su introducción y expulsión. El uso de estos discos puede dañar el equipo.• No pegue en los discos etiquetas disponibles en el mercado ni otros materiales.– Los discos se pueden deformar, por lo ue sería imposible su reproducción.– Las etiquetas pueden despegarse dur ante la reproducción y evitar la expulsión de los discos, lo que dañaría el equipo. Dispositivo de almacenamiento USB
• No se admiten las conexiones a través de concentradores USB.• Asegure el dispositivo de almacenamiento USB con firmeza antes de conducir. No deje caer el dispositivo de almacenamiento USB al piso, donde pueda quedar atascado bajo el pedal del freno o el acelerador.• Según el dispositivo de almacenamiento USB, pueden producirse los problemas siguientes.– Las operaciones pueden variar.– Es posible que no se reconozca el spositivo de almacenamiento.– Es posible que los archivos no se rep roduzcan correctamente.– Es posible que el dispositivo provoque int erferencia audible cuando escuche la radio.• Solo se pueden mostrar los primeros 32 caracteres del nombre de archivo (incluida la extensión del archivo) o el nombre de la carpeta.• Es posible que la unidad no funcione correctamente según la aplicación usada para codificar los archivos WMA.• Puede existir un leve retraso al comienzo de la reproducción de archivos de audio que contienen datos de imagen, o archivos de audio almacenados en un Pautas de manipulación Compatibilidad de audio comprimido14Es dispositivo USB con varias jerarquías de carpeta. PRECAUCIÓN

• Pioneer no puede garantizar la compatibilidad con todos los dispositivos de almacenamiento masivo USB y no asume responsabilidad por ninguna pérdida de datos en los reproductores multimedia, teléfonos inteligentes ni demás dispositivos mientras se use este producto.• No deje los discos ni un dispositivo de almacenamiento USB en un lugar sometido a altas temperaturas. Archivos WMA Archivos MP3 Archivos WAV
• Los formatos de archivo WAV no se pueden conectar mediante MTP. Disco
• Independientemente de la duración de la sección en blanco entre las canciones de la grabación original, los discos de audio comprimido se reproducen con una breve pausa entre las canciones. Dispositivo USB
• Puede haber un leve retraso al comenzar a reproducir archivos de audio en un dispositivo de almacenamiento USB con varias jerarquías de carpetas.Extensión de archivos .wma Velocidad de bits De 48 kbps a 320 kbps (CBR), de 48 kbps a 384 kbps (VBR)Frecuencia de muestreo32 kHz, 44,1 kHz, 48 kHzWindows Media™ Audio Professional, Lossless, transmisión de voz/DRM/transmisión con videoNo compatibleExtensión de archivos .mp3 Velocidad de bits De 8 kbps a 320 kbps (CBR), VBRFrecuencia de muestreo De 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz para énfasis)Versión de etiqueta ID3 compatible1.0, 1.1, 2.2, 2.3, 2.4 (la versión de etiqueta ID3 2.x tiene prioridad sobre la versión 1.x.)Lista de reproducción M3u No compatibleMP3i (MP3 interactivo), mp3 PRONo compatibleExtensión de archivos .wavBits de cuantificación 8 y 16 (LPCM), 4 (MSADPCM)Frecuencia de muestreoDe 16 kHz a 48 kHz (LPCM), 22,05 kHz y 44,1 kHz (MS ADPCM)Jerarquía de carpetas reproducibleHasta ocho niveles (una jerarquía práctica tiene menos de dos niveles).Carpetas reproduciblesHasta 99Archivos reproduciblesHasta 999Sistema de archivos ISO 9660 nivel 1 y 2, Romeo, JolietReproducción multisesiónCompatibleTransferencia de datos de escritura en paquetesNo compatibleJerarquía de carpetas reproducibleHasta ocho niveles (una jerarquía práctica tiene menos de dos niveles).Carpetas reproduciblesHasta 500El usuario no puede asignar los números de carpeta y especificar las secuencias de reproducción con esta unidad. La secuencia de los archivos de audio depende del dispositivo conectado.Tenga en cuenta que no se pueden eproducir los archivos ocultos en un dispositivo USB. Ejemplo de una jerarquía WMA Windows Media es una marca registrada o una marca de fábrica de Microsoft Corporation en los Estados Unidos y/u otros países.Este producto incluye tecnología opiedad de Microsoft Corporation, y no se puede usar ni distribuir sin una licencia de Microsoft Licensing, Inc.Android & Google PlayAndroid, Google Play y el logotipo de oogle Play son marcas comerciales de Google Inc.MIXTRAXMIXTRAX es una marca comercial de ONEER CORPORATION. Generalidades Fuente de alimentación: 14,4 V cc (posible entre 10,8 V y 15,1 V)Sistema de conexión a tierra: tipo negativoConsumo máximo de corriente: 10,0 ADimensiones (An. × Al. × Prof.): DIN Bastidor: 178 mm × 50 mm × 165 mm Cara anterior: 188 mm × 58 mm × 17 mm

Bastidor: 178 mm × 50 mm × 165 mm Cara anterior: 170 mm × 46 mm × 17 mmPeso: 1 kg Audio Salida de potencia máxima: • 50 W × 4 canales/4 Ω (si no se utiliza el subwoofer)• 50 W × 2 ch/4 Ω + 70 W × 1 ch/2 Ω (para subwoofer)Salida de potencia continua: 22 W × 4 (de 50 Hz a 15 000 Hz, 5 %

D, 4 Ω de carga, ambos canales tivados)Impedancia de carga: 4 Ω (posible entre 4 y 8 Ω)Archivos reproduciblesHasta 15 000Reproducción de archivos protegidos por derechos de autorNo compatibleDispositivo USB particionadoSolo se puede reproducir la primera partición. Secuencia de archivos de audio Copyright y marcas comerciales CarpetaArchivo de audio comprimido a : secuencia de reproducción01 a 05: número de carpeta Especificaciones15Es

Español Nivel de salida máxima preamplificada: 2,0 V Contorno de sonoridad: +10 dB (100 Hz),

,5 dB (10 kHz) (volumen: –30 dB) Ecualizador (ecualizador gráfico de 5 bandas): Frecuencia: 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHzRango de ecualización: ±12 dB (in crementos de 2 dB)Subwoofer (monoaural): Frecuencia: 50 Hz/63 Hz/80 Hz/ 100 Hz/125 Hz/160 Hz/200 Hz Pendiente: –12 dB/oct., –24 dB/oct. Ganancia: de +6 dB a –24 dBFase: normal/inversa Reproductor de CD Sistema: sistema de audio de disco compactoDiscos utilizables: discos compactos Relación señal/ruido: 94 dB (1 kHz) (red

F-A) Cantidad de canales: 2 (estéreo)Formato de decodificación de MP3: MPEG- 1 y 2 Audio Layer 3WMA formato de decodificación: Ver. 7, 8, 9, 9.1, 9.2 (audio de 2 ch)Formato de señal WAV: Linear PCM y MS DPCM (sin comprimir) USB Especificación del estándar USB: USB 2.0 velocidad máximaConsumo máximo de corriente: 1,5 AUSB Protocolo:MSC (clase de almacenamiento sivo)MTP (Media Transfer Protocol)AOA (Android Open Accessory) 2.0Sistema de archivos: FAT12, FAT16, FAT32Formato de decodificación de MP3: MPEG- 1 y 2 Audio Layer 3WMA formato de decodificación: Ver. 7, 8, 9, 9.1, 9.2 (audio de 2 ch)Formato de señal WAV: Linear PCM y MS DPCM (sin comprimir) Sintonizador FM Rango de frecuencia: de 87,9 MHz a 107,9 MHz Sensibilidad utilizable: 11 dBf (1,0 μV/75 Ω,

onoaural, señal/ruido: 30 dB)Relación señal/ruido: 72 dB (red IHF-A) Sintonizador AM Rango de frecuencia: de 530 kHz a 1 710 kHzSensibilidad utilizable: 25 μV (señal/ruido: 20 dB)Relación señal/ruido: 62 dB (red IHF-A) Especificaciones de CEA2006 Salida de potencia: 14 W RMS × 4 canales (4 Ω y 1 % THD+N) Relación señal/ruido: 91 dBA (referencia: 1 W a 4 Ω) NOTA Las especificaciones y el diseño están sujetos a modificaciones sin previo aviso.
