MANUAL DE USUARIO RECHMDW30 THERMADOR
Kit de Recirculación para campana Modelos RECHMDW30 y RECHMDW36
PARA SU USO CON ESTOS MODELOS DE CAMPANA
Modelos HMDW30WS y HMDW36WS
ACERCA DE ESTE MANUAL
Palabras de señal para seguridad y mejor uso
ADVERTENCIA
Esto indica que podría producirse la muerte o lesiones graves como resultado de no hacer caso de esta advertencia.
PRECAUCIÓN
Esto indica que podrían producirse lesiones leves o moderadas como resultado de no hacer caso de esta advertencia
AVISO: Esto indica que podrían producirse daños al electro-doméstico o a la propiedad como resultado de no hacer caso de este aviso.
Nota: Esto le alerta ante información o consejos importantes.
Ponga atención especial a las instrucciones importantes en la sección "Seguridad".
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEER Y CONSERVAR ESTAS INSTRUCCIONES
General Notes
ADVERTENCIA
Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante.
ADVERTENCIA
No utilice este kit de recirculación con estufas de gas.
ADVERTENCIA
- Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
- Los ventiladores con conductos siempre deben ventearse hacia el exterior.
INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO DESPUÉS DE TERMINAR CON LA INSTALACIÓN.
IMPORTANTE: GUARDE PARA EL USO DEL INSPECTOR LOCAL.
ADVERTENCIA
Su nuevo electrodoméstico ha sido diseñado para ser seguro y confiable cuando es bien cuidado. Lea detenidamente todas las instrucciones antes de usarlo. Estas precauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al usar electrodomésticos de cocina, deben seguirse las precauciones.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEER Y CONSERVAR ESTAS INSTRUCCIONES
Instalación y mantenimiento adecuados
ADVERTENCIA
Retire toda la cinta y el empaque antes de usar el electrodoméstico. Destruya el empaque después de desempacar el electrodoméstico. Nunca permita que los niños jueguen con el material de empaque.
Este electrodoméstico ha sido diseñado solo para uso doméstico familiar normal. No está aprobado para usarse en exteriores. Consultar la declaración de garantía limitada en el Manual de uso y cuidado. Si tiene preguntas, comuníquese con el fabricante.
No guarde ni use productos químicos corrosivos, vapores, o productos inflamables o que no sean alimentos en o cerca de este electrodoméstico. Está diseñado específicamente para usarlo al calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría ocasionar lesiones.
No opere este electrodoméstico si no funciona adecuadamente o si se ha dañado. Comuníquese con un proveedor de servicio autorizado.
No repare ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en este manual. Refiera todo el servicio a un centro de servicio autorizado de fábrica.
PRECAUCIÓN
La grasa que queda sobre los filtros se puede derretir y moverse hacia el ventilador.
ADVERTENCIA
Las superficies ocultas pueden tener bordes afilados. Tenga cuidado al meter la mano detrás o debajo del electrodoméstico.
Seguridad ante incendios
ADVERTENCIA
Use este electrodoméstico únicamente para lo que está diseñado, tal como se describe en este manual.
Siempre tenga cerca de la cocina un detector de humos en funcionamiento. En caso de que la ropa o el cabello se incendie, déjese caer de inmediato y ruede, para apagar las llamas.
Tenga cerca del electrodoméstico un extintor de incendios adecuado disponible, muy visible y fácilmente accesible. Apague con bicarbonato de sodio las llamas de incendios de madera que no sean producidos por grasa. Nunca use agua sobre incendios que surjan al cocinar.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE:
- APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y después apague el quemador. PROCEDA CON CU DADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS BOMBEROS.
- NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede quemar.
- NO USE AGUA, ni trapos o toallas de cocina mojados; puede producirse una explosión violenta de vapor.
- Use un extintor SOLO si:
a) Sabe que el extintor es de Clase ABC y sabe cómo hacerlo funcionar.
b) El incendio es pequeño y está confinado al área en la que se inició.
c) Se está llamando al Departamento de Bomberos.
d) Puede combatir el incendio teniendo la espalda orientada hacia una salida.
^a Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad contra incendios en la cocina) publicado por NFPA.
Siempre que sea posible, no accione el sistema de ventilación en caso de incendio en una estufa. Sin embargo, no atraviese el fuego para apagarlo.
ADVERTENCIA
RIESGO DE INCENDIO
El aceite y la grasa calientes se incendian rápido. Nunca deje aceite y grasa calientes sin supervisión. Nunca extinga un incendio con agua. Apague el quemador correspondiente. Sofoque las llamas con cuidado con una tapa, una manta para incendios o algo similar.
ADVERTENCIA
RIESGO DE INCENDIO
Los depósitos de grasa en el filtro de grasa se pueden incendiar. Limpie el filtro de grasa por lo menos cada dos meses o con la frecuencia que sea necesaria.
Nunca opere el electrodoméstico sin el filtro de grasa.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEER Y CONSERVAR ESTAS INSTRUCCIONES
ADVERTENCIA
RIESGO DE INCENDIO
Los depósitos de grasa en el filtro de grasa se pueden incendiar. Nunca trabaje con una llama abierta cerca del electrodoméstico (por ejemplo, al flamear). Instale la unidad cerca de un electrodoméstico que produzca calor para combustibles sólidos (por ejemplo, madera o carbón) únicamente si hubiera una cubierta cerrada que no se quita. No debe haber chispas volando.
ADVERTENCIA
RIESGO DE INCENDIO
Utilice solo conductos metálicos.
ADVERTENCIA
RIESGO DE QUEMADURAS
Las piezas accesibles pueden calentarse durante la operación. Nunca toque las piezas calientes. Mantenga lejos a los niños.
PRECAUCIÓN
Se recomienda usar guantes y manga larga para proteger manos y antebrazos de abrasión y posibles rasguños durante el proceso de instalación.
Seguridad con los niños
Cuando los niños crecen lo suficiente como para usar el electrodoméstico, es responsabilidad de los padres o tutores legales asegurarse de que personas calificadas los instruyan en prácticas seguras.
No permita que nadie trepe, se pare, se incline, se siente o se cuelgue de ninguna parte de un electrodoméstico. Esto puede dañar el electrodoméstico o causar lesiones.
ADVERTENCIA
Asegúrese de que todo el electrodoméstico (incluidos los filtros de grasa y bombillas de luz, si corresponde), se haya enfriado y la grasa se haya solidificado antes de intentar limpiar cualquier parte del electrodoméstico.
No use limpiadores de vapor para limpiar el electrodoméstico.
Advertencias de la Propuesta 65 del estado de California
ADVERTENCIA
Este producto puede exponerlo a productos químicos, como cloruro de vinilo, conocidos en el estado de California como causantes de cáncer y defectos congénitos u otros daños reproductivos. Si desea más información, visite www.P65Warnings.ca.gov.
Protección del medio ambiente
Desempaque el electrodoméstico y deseche el empaque, de acuerdo con los requisitos ambientales.
AVISO
Riesgo de daños debidos a la corrosión. Siempre en- cienda el electrodoméstico cuando cocine, para evitar la acumulación de condensación. La condensación puede conducir a daños por corrosión.
Riesgo de daños debido a la entrada de humedad en los circuitos electrónicos. Nunca limpie los controles del operador con un paño húmedo.
Puede dañarse la superficie por una limpieza incorrecta. Limpie las superficies de acero inoxidable solo en la dirección del grano. No use limpiadores de acero inoxidable en los controles del operador. Nunca use agentes de limpieza fuertes o abrasivos, pues pueden dañar la superficie.
Riesgo de daños por el contraflujo de la condensación. Instale un ventilador de escape en una pendiente ligeramente descendente, lejos del electrodoméstico (pendiente de 1°).
Lista de Partes
1 - Bolsa con tornillería
- 2 - Tornillos de instalación de 4.5x13 mm
• 8 - Clips de filtro de carbón
4 - Filtros de carbón
1 - Rejilla plástica
Instrucciones de Instalación
| Modelos de campana Kit | recirculante |
| HMDW30WS RECHMDW30 | |
| HMDW36WS RECHMDW36 | |
Si no le es posible expulsar los humos y vapores de la cocina al exterior, la campana puede ser usada en su versión filtrante, utilizando el kit de filtros de carbón. Los humos y vapores son reciclados a través del filtro de carbón.
Instalación a través del plafón / gabinete

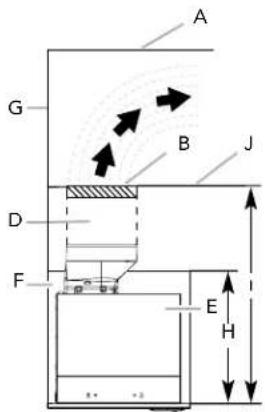

Dependiendo de su instalación, considere el sig. diagrama:
A. Techo
B. Cubierta del ducto
C. Sofito
D. Ducto de 6" (15.2 cm)
E. Campana
F. Gabinete
G. Pared
H. Altura mínima del gabinete: 12" (30.5 cm)
I. Altura mínima de la cubierta del ducto: 17" (43.2 cm)
J. Techo del gabinete
-
Mida y marque la línea central del armario al sofito que está encima.
-
Mida desde la base del armario hasta la línea central de donde el ducto de escape atravesará el sofito. Marque la ubicación y use una sierra de vaivén o caladora para cortar un orificio de 5 ^3/4 " (14.6 cm) para la rejilla plástica.
-
Sujete la rejilla plástica con dos tornillos de 4.5 x 13 mm.


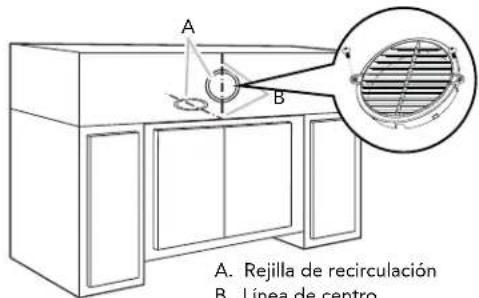

A. Rejilla de recirculación B. Línea de centroRemplazo de filtros de carbón

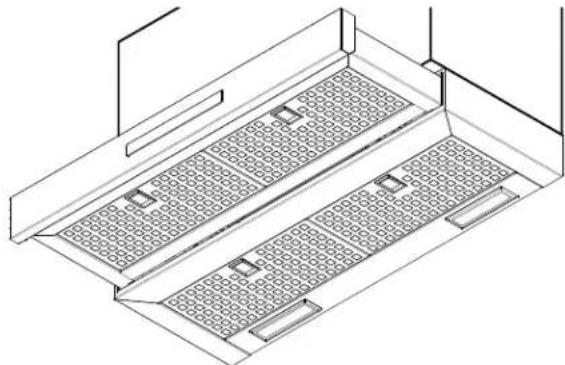

- Retire los filtros de grasa de la campana.

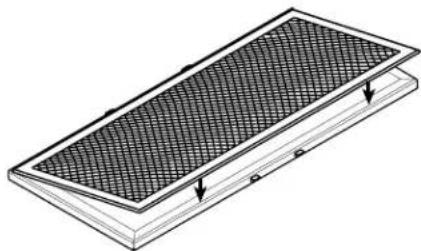

- Coloque el filtro de carbón en la parte posterior del filtro de grasa.

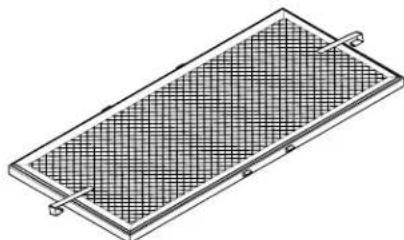

- Coloque 2 clips en el lugar indicado (ver la imagen) para fijar el filtro de carbón al filtro de grasa.
NOTA: Los filtros de carbón no pueden ser limpiados. Deben ser reemplazados cada 4 o 6 meses (dependiendo del uso de la campana).
