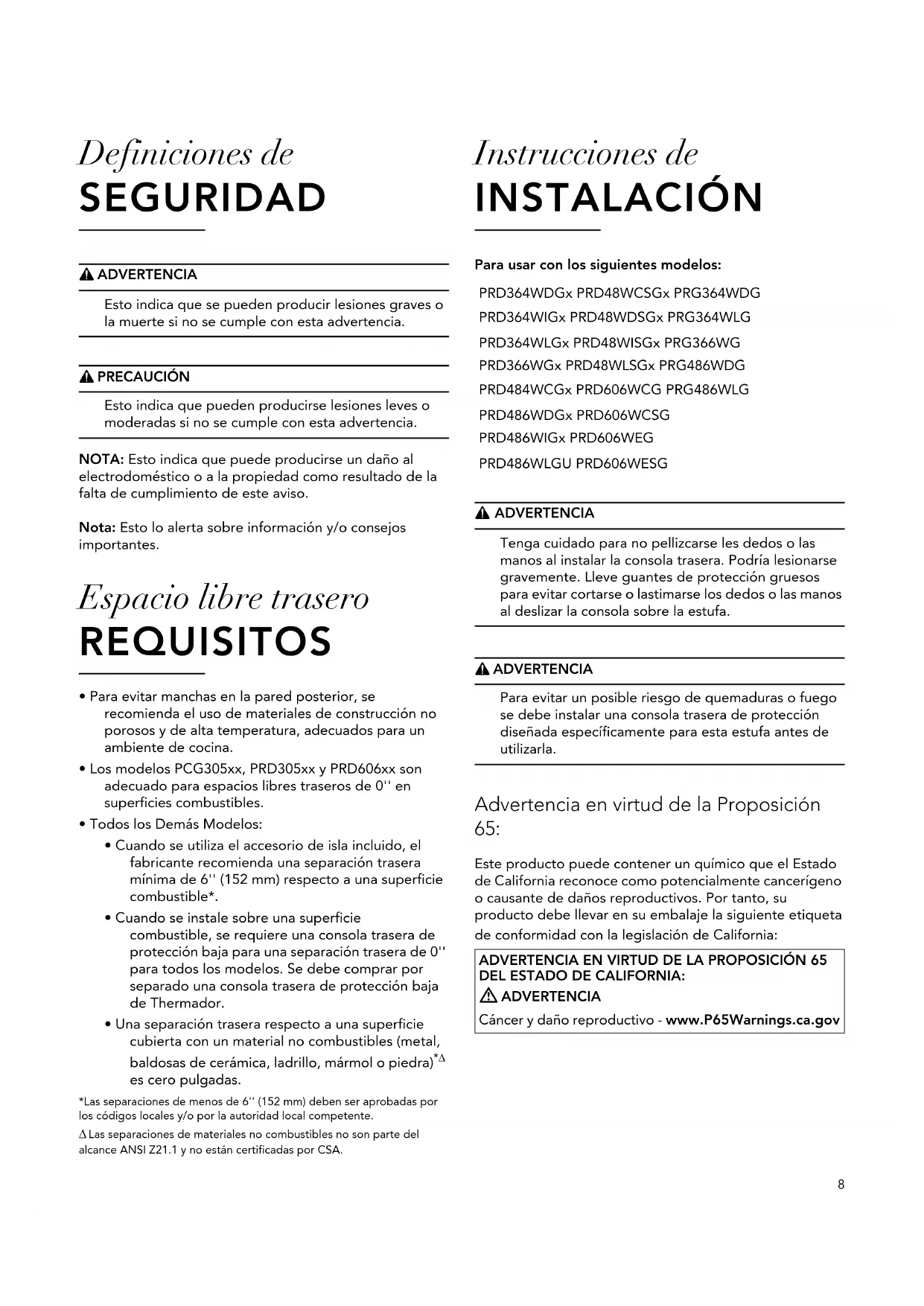

Definiciones de SEGURIDAD 9 ADVERTENCIA Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia. 9 PRECAUCIÓN Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia. NOTA: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso. Nota: Esto lo alerta sobre información y/o consejos importantes. Espacio libre trasero REQUISITOS

• Para evitar manchas en la pared posterior, se recomienda el uso de materiales de construcción no porosos y de alta temperatura, adecuados para un ambiente de cocina.

• Los modelos PCG305xx, PRD305xx y PRD606xx son adecuado para espacios libres traseros de 0'' en superficies combustibles.

• Todos los Demás Modelos:

• Cuando se utiliza el accesorio de isla incluido, el fabricante recomienda una separación trasera mínima de 6'' (152 mm) respecto a una superficie combustible*.

• Cuando se instale sobre una superficie combustible, se requiere una consola trasera de protección baja para una separación trasera de 0'' para todos los modelos. Se debe comprar por separado una consola trasera de protección baja de Thermador.

• Una separación trasera respecto a una superficie cubierta con un material no combustibles (metal, baldosas de cerámica, ladrillo, mármol o piedra)

es cero pulgadas. *Las separaciones de menos de 6'' (152 mm) deben ser aprobadas por los códigos locales y/o por la autoridad local competente. Las separaciones de materiales no combustibles no son parte del alcance ANSI Z21.1 y no están certificadas por CSA. Instrucciones de INSTALACIÓN Para usar con los siguientes modelos: 9 ADVERTENCIA Tenga cuidado para no pellizcarse les dedos o las manos al instalar la consola trasera. Podría lesionarse gravemente. Lleve guantes de protección gruesos para evitar cortarse o lastimarse los dedos o las manos al deslizar la consola sobre la estufa. 9 ADVERTENCIA Para evitar un posible riesgo de quemaduras o fuego se debe instalar una consola trasera de protección diseñada específicamente para esta estufa antes de utilizarla. Advertencia en virtud de la Proposición 65: Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California: PRD364WDGx PRD48WCSGx PRG364WDG PRD364WIGx PRD48WDSGx PRG364WLG PRD364WLGx PRD48WISGx PRG366WG PRD366WGx PRD48WLSGx PRG486WDG PRD484WCGx PRD606WCG PRG486WLG PRD486WDGx PRD606WCSG PRD486WIGx PRD606WEG

PRD486WLGU PRD606WESG

ADVERTENCIA EN VIRTUD DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA: : ADVERTENCIA Cáncer y daño reproductivo - www.P65Warnings.ca.gov9 Instalación de la consola trasera Herramientas requeridas

• Taladro o desarmador de estrella T-20

• Guantes de protección Instale la consola trasera de protección antes de deslizar la parrilla a su posición final.

1. Quite los Torx T-20 de acero inoxidable de la cara

frontal del adorno tipo isla proporcionado.

2. Quite los tornillos de punta que retienen el adorno a

los paneles laterales y los dos o cuatro tornillos de punta que retienen la placa trasera en su sitio. Levante el adorno para quitarlo totalmente.

3. Alinee el panel trasero del nuevo accesorio con las

pestañas de los rincones de izquierda y derecha de los paneles laterales. La consola trasera se inserta en los canales guías situados detrás de la estufa.

4. Asegúrese de que la parte frontal de la consola esté

fuera de la pestaña en la parte delantera de la estufa.

5. Vuelva a instalar los tornillos que quitó en los pasos 1

y 2.10 Instalación del panel de protección inferior Herramientas necesarias

• Guantes de protección Instalación del zoclo en las unidades con clips

1. Quitar la moldura de la puerta de los clips de plástico

de montaje. No se requieren herramientas.

2. Asegurar la placa posterior del accesorio a la estufa

con los dos tornillos incluidos.

3. Retirar la cubierta protectora de plástico del panel de

protección inferior.

4. Colocar el zoclo en las pestañas de la placa posterior

ubicadas en ambos extremos y en las ranuras de la parte inferior. Instalación del zoclo en las unidades sin clips

1. Deslizar la moldura de la puerta hacia arriba y fuera de

los tornillos de montaje. No se requieren herramientas.

2. Retirar la cubierta protectora de plástico del panel de

protección inferior.

3. Deslizar el panel de protección inferior hacia abajo y

sobre los tornillos de montaje.
