MANUAL DE USUARIO WG908 WORX

P13 Recortadora de setos sin cable de 20 V

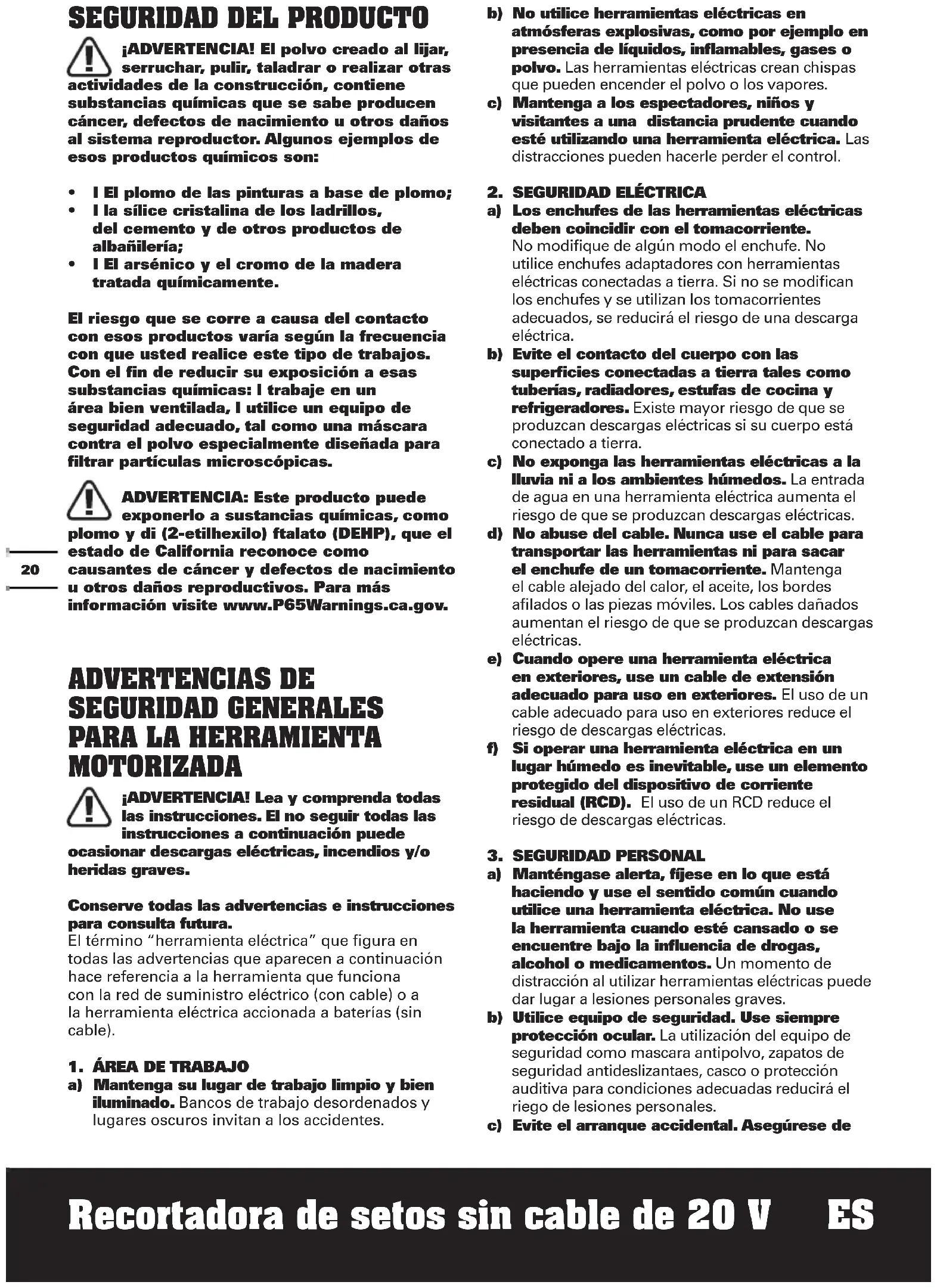

¡ADVERTENCIA! El polvo creado al lijar, serruchar, pulir, taladrar o realizar otras actividades de la construcción, contiene substancias químicas que se sabe producen cáncer, defectos de nacimiento u otros daños al sistema reproductor. Algunos ejemplos de esos productos químicos son:

• l El plomo de las pinturas a base de plomo;

• l la sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• l El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: l trabaje en un área bien ventilada, l utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como

causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings.ca.gov. ADVERTENCIAS DE SEGURIDAD GENERALES

MOTORIZADA ¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica” que figura en todas las advertencias que aparecen a continuación hace referencia a la herramienta que funciona con la red de suministro eléctrico (con cable) o a la herramienta eléctrica accionada a baterías (sin cable).

a) Mantenga su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantenga a los espectadores, niños y visitantes a una distancia prudente cuando esté utilizando una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2. SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. No modifique de algún modo el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan los tomacorrientes adecuados, se reducirá el riesgo de una descarga eléctrica. b) Evite el contacto del cuerpo con las superficies conectadas a tierra tales como tuberías, radiadores, estufas de cocina y refrigeradores. Existe mayor riesgo de que se produzcan descargas eléctricas si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a los ambientes húmedos. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzcan descargas eléctricas. d) No abuse del cable. Nunca use el cable para transportar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de que se produzcan descargas eléctricas. e) Cuando opere una herramienta eléctrica en exteriores, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargas eléctricas. f) Si operar una herramienta eléctrica en un lugar húmedo es inevitable, use un elemento protegido del dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3. SEGURIDAD PERSONAL

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice equipo de seguridad. Use siempre protección ocular. La utilización del equipo de seguridad como mascara antipolvo, zapatos de seguridad antideslizantaes, casco o protección auditiva para condiciones adecuadas reducirá el riego de lesiones personales. c) Evite el arranque accidental. Asegúrese de Recortadora de setos sin cable de 20 V ESque el interruptor esté en la posición de trabado o de apagado antes de instalar el paquete de baterías. Transportar herramientas con el dedo en el interruptor o instalar el paquete de batería cuando el interruptor está encendido invitan a los accidentes. d) Retire las llaves o claves de ajuste antes de encender la herramienta. Una llave o clave de ajuste dejada en una parte giratoria de la herramienta puede causar una lesión personal. e) No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. f) Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegúrese que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo.

4. USO Y CUIDADO DE LA HERRAMIENTA

a) No fuerce la herramienta. Emplee la herramienta correcta para la aplicación que desea. La herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que está diseñada. b) No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. c) Desconecte la batería de la herramienta o ponga el interruptor en la posición de trabado o de apagado antes de hacer cualquier ajuste, cambio de accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta accidentalmente. d) Guarde las herramientas que no esté usando fuera del alcance de los niños y otras personas no capacitadas. Las herramientas son peligrosas en las manos de los usuarios no capacitados. e) Mantenga las herramientas con cuidado. Compruebe la desalineación o el atasco de las piezas móviles, la ruptura de piezas y cualquier otra situación que pueda afectar el funcionamiento de las herramientas. Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa.

5. UTILIZACIÓN Y CUIDADO DE LA

HERRAMIENTA ACCIONADA A BATERÍAS

a) Una herramienta accionada a baterías que tenga baterías integradas o un paquete de baterías separado se debe recargar solamente con el cargador especificado para la batería. Un cargador que puede ser adecuado para un tipo de batería puede crear un peligro de incendio cuando se usa con otra batería. b) Utilice la herramienta accionada a baterías solamente con el paquete de baterías designado específicamente. El uso de cualquier otra batería puede crear un peligro de incendio. c) Cuando el paquete de baterias no se usa, manténgalo alejado de otros objetos metálicos como: sujetapapeles, monedas, clavos, tornillos u otros pequeños objetos de metal capaces de hacer una conexión entre los terminales. El cortocircuito de los terminales de una batería puede causar chispas, quemaduras o incendio. d) Bajo condiciones abusivas, la batería puede expulsar líquido; evite el contacto. Si ocurre un contacto accidental, enjuagar con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica. El líquido expulsado por la batería puede causar irritación o quemaduras.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica. INSTRUCCIONES DE SEGURIDAD

1. Mantenga todas las partes de su cuerpo

alejados de la cuchilla de corte. No remueva material cortado o sostener material a cortar cuando la cuchilla esté en movimiento. Asegúrese de que el interruptor esté en apagado cuando limpie el material trabado. Después de apagar la herramienta la cuchilla continúa girando libremente. Un momento de falta de atención mientras está operando con la tijera cortasetos puede provocar serias lesiones personales.

2. Cargar la tijera cortasetos desde la manija

teniendo la cuchilla de corte parada. Recortadora de setos sin cable de 20 V ES

Cuando esté transportando o guardando la tijera cortasetos, poner siempre la cubierta de la máquina de cortar. El manejo apropiado de la tijera cortasetos reducirá posibles lesiones personales de la cuchilla de corte.

3. Sujete la herramienta eléctrica solamente

por los mangos aislados, porque la cuchilla de corte puede tener contacto con alambres escondidos o con el propio cable. Si la cuchilla de corte tiene contacto con un cable bajo tensión puede dejar expuesto partes metales de la herramienta eléctrica con tensión y puede causar un shock eléctrico al operador.

4. Mantenga las manos alejadas de la cuchilla.

El contacto con la cuchilla resultará serias lesiones personales.

5. Use dos manos para operar la tijera

cortasetos, usando una sola mano puede causar pérdida de control y resultar serias lesiones personales.

6. Solamente usar con mango y protección

apropiadamente ensambladas a la tijera cortasetos. El uso de la tijera cortasetos sin la protección apropiada o mango puede resultar serias lesiones personales.

7. Revisar la tijera para objetos desconocidos,

por ejemplo alambradas. ADVERTENCIAS DE

SEGURIDAD DE CORTASETOS

DE ALCANCE EXTENDIDO

1. No utilice el cortasetos de alcance

extendido en condiciones climáticas adversas, especialmente cuando existe riesgo de rayos. Esto disminuye el riesgo de ser golpeado por un rayo.

2. Para reducir el riesgo de electrocución,

nunca lo use cerca de cables eléctricos. El contacto o uso cerca de líneas eléctricas puede causar lesiones graves o descargas eléctricas que pueden provocar la muerte.

3. Use siempre las dos manos cuando opere el

cortasetos de alcance extendido. Sostenga el cortasetos de alcance extendido con ambas manos para evitar la pérdida de control.

4. Use siempre protección para la cabeza

cuando opere el cortasetos de alcance extendido. La caída de escombros puede provocar lesiones personales graves.

5. Mantenga a los espectadores,

especialmente a los niños a una distancia segura durante la operación de la cortadora de setos de alcance extendido.

6. Mantenga una posición firme y el equilibrio

durante la operación. ADVERTENCIAS

GENERALES DE SEGURIDAD

a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso. e) No someta el paquete de batería a impacto mecánico. f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. g) Observe las marcas positiva (+) y negativa (–) en la parte posterior de la batería y el equipo para asegurar su uso correcto. h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños. j) Busque atención médica de inmediato si se ingiere una celda o una batería. k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo. l) Mantenga el paquete de batería limpio y seco. m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (20°C ± 5°C)/ (68 °F ± 9 °F). Recortadora de setos sin cable de 20 V ESr) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí. s) Recargue únicamente con el cargador especificado por WORX. No use cargadores que no sean los específicamente suministrados para uso con el equipo. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería. t) Conserve la literatura el producto original para referencia futura. u) Sólo use el paquete de batería en la aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso. w) Deséchelo adecuadamente. SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Advertencia Use protección auditiva Use lentes de seguridad Use máscara contra el polvo No exponer a la lluvia PELIGRO – Mantenga las manos alejadas de la cuchilla Use protección para la cabeza PELIGRO – Mantenga una distancia suficiente de las líneas eléctricas Batería de iones de litio. Recolección por separado. La batería deberá reciclarse. No arrojar al fuego No exponer a la lluvia ni al agua POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1.800-822-8837 para acceder al servicio gratuito que realizará el desecho correcto de la batería. Extraiga el enchufe de la toma eléctrica antes de llevar a cabo cualquier reparación o ajuste. Use siempre unos guantes de protección Bloqueo Desbloqueo Recortadora de setos sin cable de 20 V ES

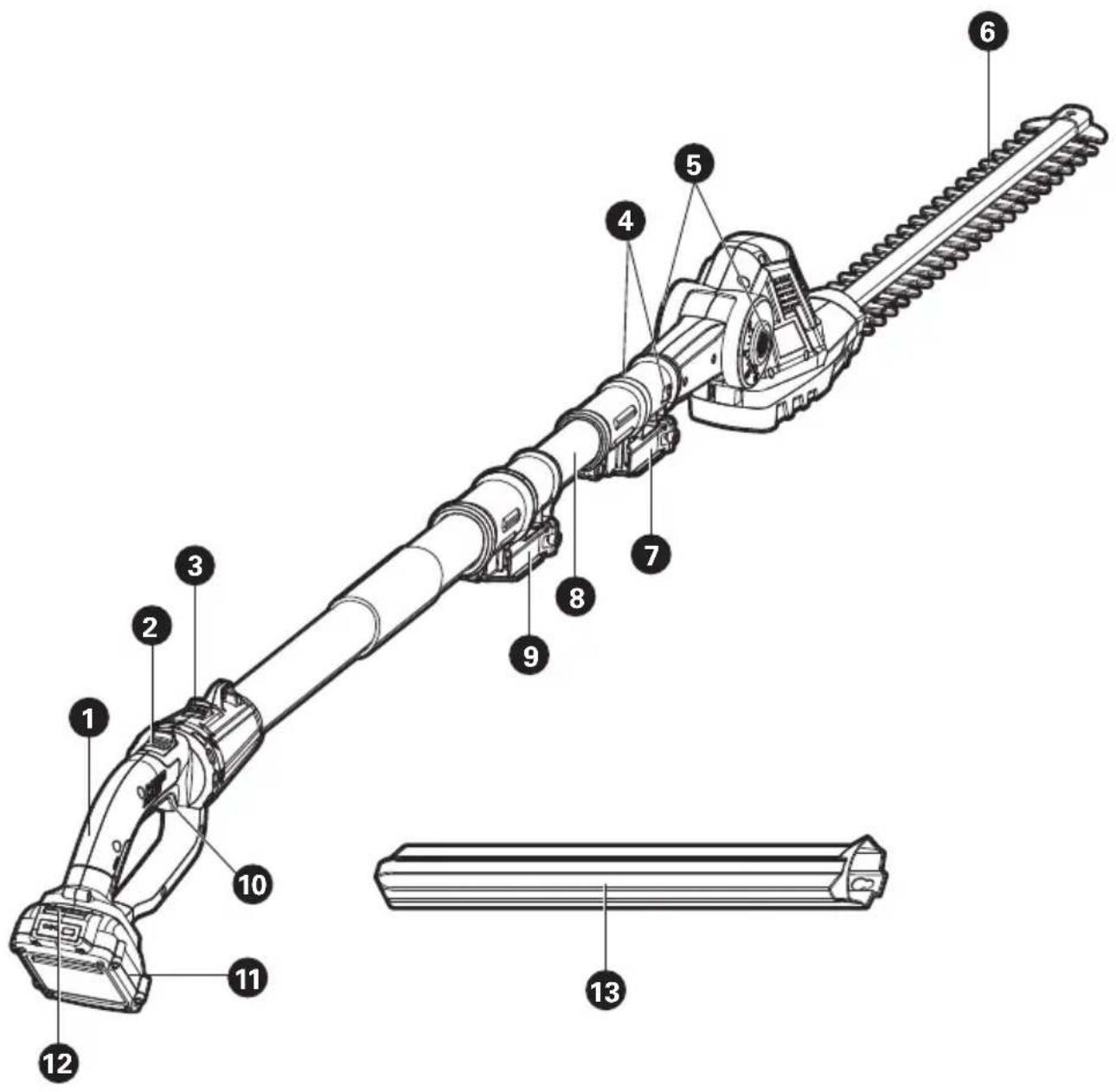

Recortadora de setos sin cable de 20 V ESLISTA DE PARTES

Botón de bloqueo giratorio para poste

4. Proyecciones de bloqueo

Palanca de liberación de cabeza de recorte

Palanca de liberación de poste interior

10. Interruptor de activación

11. Bloque de baterías *

Pestillo para la remoción del bloque

• No todos los accesorios ilustrados o descritos están incluidos en la entrega estándar.

Tipo WG252 WG252.9 (250-299- designación de maquinaria, representante de cortasetos inalámbrico) WG252 WG252.9 Voltaje 20V Max** Velocidad sin carga 1340/min Longitud de cuchilla 20 pulg. (51cm) Espacio de aspa 5/8 pulg. (16mm) Longitud de máquina Desde 51 pulg. (130cm) a 79 pulg. (200cm) (completamente extendida) Ángulo de rotación de cabeza de cortador -45 a 90 grados (10 posiciones) Ángulo de rotación de manija 180 grados en total Alcance total 12’ (3.6m) Capacidad de batería 2.0Ah (WA3575) / Tipo de batería Litio / Modelo del cargador WA3881 / Clasificación de voltaje del cargador Entrada: 120V~60Hz Salida: 20V

Tiempo Normal de Carga (aprox.) 1 hora / Peso de la máquina

7.6 lbs (3.44kg) 6.8 lbs (3.1kg)

** Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 V. El voltaje nominal es 18 V. ACCESSORIOS WG252 WG252.9 Paquete de Batería (WA3575) 1 / Cargador (WA3881) 1 / Funda de la cuchilla 1 Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com. Recortadora de setos sin cable de 20 V ES

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones. Uso pretendido Esta máquina está diseñada para usarse en el hogar para cortar y podar setos y arbustos. ENSAMBLE & FUNCIONAMIENTO

ANTES DE LA OPERACIÓN

Instalación de paquete de batería Vea la Fig.

Extracción de paquete de batería Vea la Fig.

Revisar la condición de la batería NOTA: La Fig. A3 sólo aplica para el paquete de batería con luz indicadora de la batería. Vea la Fig.

Carga de la batería Se pueden encontrar más detalles en el manual del cargador. Vea la Fig.

ENSAMBLE Conexión y liberación de poste de extensión Vea la Fig. B1, B2 Extensión de poste interior Vea la Fig. C Manija trasera giratoria NOTA: El ángulo de corte se puede ajustar entre 0

a la izquierda o la derecha. ADVERTENCIA: Siempre asegúrese que la manija esté bloqueada en la posición deseada antes de la operación. No opere la manija cuando se esté operando el cortador. Vea la Fig. D Ajuste de ángulo de cabeza ADVERTENCIA: La falla en asegurar adecuadamente la cabeza del cortador puede resultar en lesiones personales y/o daño a la propiedad. Vea la Fig. E OPERACIÓN Retire la funda de la cuchilla Vea la Fig. F

Corte superior ADVERTENCIA: Si faltan piezas, o están dañadas o rotas, no utilice su cortasetos hasta que se hayan sustituido o reparado todas las piezas dañadas. La falta de acatamiento a esta regla podría dar lugar a daños corporales serios. Vea la Fig.

Corte lateral ADVERTENCIA: Detenga la operación del cortasetos antes de girar la manija. Vea la Fig.

Lubricación del aspa de corte NOTA: Es importante usar sólo la barra estándar y el aceite de cadena recomendados (WD-40) para evitar daño a la cuchilla. Vea la Fig. I Antes de cortar una superficie, primero examínela y retire cualquier objeto extraño que pudiera ser lanzado por o quedar atascado en la cuchilla. Antes de ponerlo en funcionamiento, sostenga siempre el cortasetos con ambas manos y con la cuchilla alejada de Ud. Cuando corte césped nuevo, hágalo mediante un movimiento de barrido amplio, de modo que los tallos entren directamente en la cuchilla. Deje que las cuchillas alcancen la velocidad máxima antes de cortar. Cuando maneje la máquina mantenga las cuchillas alejadas de las personas y de objetos tales como paredes, piedras grandes, árboles, vehículos, etc. Si la cuchilla se atasca, apague inmediatamente la herramienta. Suelte las dos palancas de interruptor antes de retirar material atascado de la cuchilla. Use guantes cuando corte material espinoso. No intente cortar tallos demasiado gruesos para la cuchilla. Corte superior Emplee un movimiento de barrido amplio. Los mejores resultados se obtienen inclinando las cuchillas levemente hacia abajo y en la dirección del movimiento. Corte lateral Cuando efectúe la poda de los laterales del seto, comience desde el suelo y corte hacia arriba, estrechando el interior del seto en la parte superior. Este tipo de corte dejará expuesta una mayor superficie del seto, dando por resultado un crecimiento más uniforme. Recortadora de setos sin cable de 20 V ESMANTENIMIENTO Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. No posee piezas en su interior que puedan ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de operación libres de polvo. Recortadora de setos sin cable de 20 V ES 27www.worx.com Copyright © 2019, Positec. All Rights Reserved. Copyright © 2019, Positec. Tous droits réservés. © Derechos reservados 2019, Positec. Todos los derechos reservados.
