MANUAL DE USUARIO WG545.6 WORX

PARA TODAS LAS HERRAMIENTAS

INSTRUCCIONES DE SEGURIDAD ¡ADVERTENCIA! El polvo originado por la utilización de herramientas motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a químicos que incluyen plomo, ftalato, o bisfenol A que se sabe en el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Lave sus manos después de usarlo. Para más información visite www.P65Warnings.ca.gov. INSTRUCCIONES DE SEGURIDAD ¡ADVERTENCIA! Cuando se emplean herramientas eléctricas para jardinería, siempre deben seguirse ciertas pautas básicas de seguridad a fin de reducir el riesgo de incendio, descarga eléctrica o lesión seria, incluyendo las siguientes: ¡ADVERTENCIA! Lea y comprenda todas las instrucciones.

1) Evite ambientes peligrosos. No utilice

las herramientas en lugares húmedos o mojados.

2) No trabaje bajo la lluvia.

3) Mantenga alejados a los niños. Todos los

visitantes deben mantenerse a distancia del área de trabajo.

4) Vístase apropiadamente. No use ropas

sueltas o alhajas, ya que pueden quedar atrapadas en las piezas móviles. Cuando se trabaja al aire libre se recomienda el uso de guantes de goma y calzado resistente. Emplee protección adecuada para contener el cabello largo.

5) Utilice gafas de seguridad. Emplee

siempre máscara para la cara o máscara anti-polvo en operaciones donde se emite mucho polvo.

6) Utilice la herramienta correcta. Emplee la

herramienta únicamente para la finalidad para la cual fue diseñada.

7) No fuerce la herramienta. Hará un trabajo

mejor y más seguro a la velocidad para la cual fue diseñada.

8) No se extralimite. Manténgase firme y

con buen equilibrio en todo momento.

9) Permanezca alerta. Ponga siempre

atención en lo que está haciendo. Utilice el sentido común. No opere la herramienta cuando esté cansado.

10) Guarde las herramientas que no usa

en lugares cerrados. Cuando no se encuentran en uso, las herramientas deben guardarse en un lugar seco, elevado o cerrado con llave, lejos del alcance de los niños.

11) Mantenga la herramienta con cuidado.

Conserve los bordes cortantes limpios y bien afilados, a fin de obtener el mejor rendimiento y reducir los riegos de lesiones. Siga las instrucciones para la lubricación y el cambio de accesorios. Mantenga los mangos secos, limpios y libres de aceite y grasa.

12) Verifique las piezas dañadas. Las guardas

protectoras u otras partes dañadas deben verificarse cuidadosamente antes de cualquier uso futuro de la20V Max Lithium barredora multipropósito

herramienta, a fin de determinar si funcionarán correctamente y realizarán la función prevista. Compruebe que las piezas móviles se encuentren alineadas y correctamente ajustadas, que no haya rotura de piezas, de montaje o cualquier otra condición que pueda afectar su funcionamiento. Una guarda protectora u otra pieza que se encuentre dañada debe ser reparada o sustituida correctamente en un centro de servicio autorizado, a menos que en este manual de instrucciones se indique lo contrario. Advertencias de seguridad para las herramientas de jardinería a batería

1. Advertencias de seguridad para las

herramientas de jardinería a batería:

1) No cargue el artefacto en la lluvia, o en

2) No use artefactos a batería bajo la lluvia.

3) Saque o desconecte la batería antes de

reparar, limpiar o remover material del artefacto de j ardinería.

2. Para todos los productos operados por

batería que usen una batería desmontable o separable:

1) Use únicamente el siguiente tipo y

tamaño de baterías: WA3525 WA3520 WA3578 (WG545), WA3537 (WG575)

2) No tire las baterías al fuego. Pueden llegar

a explotar. Consulte los códigos locales para obtener instrucciones especiales de desecho.

3) No abra ni mutile las baterías. El

electrolito que se puede liberar es corrosivo y puede provocar daños a los ojos o la piel. Puede ser tóxico si se traga.

4) Tenga cuidado al manipular la batería

para no hacer un cortocircuito con materiales conductores como anillos, brazaletes y llaves. La batería o el conductor pueden recalentarse y causar quemaduras.

3. Evite el arranque accidental - No transporte

la herramienta enchufada con el dedo en el interruptor. Cerciórese de que el interruptor esté apagado cuando enchufe la máquina. CONSERVE ESTAS INSTRUCCIONES

LA HERRAMIENTA INSTRUCCIONES DE SEGURIDAD Al utilizar una herramienta eléctrica, se deben tener en cuenta precauciones básicas, incluidas las siguientes:

INSTRUCCIONES ANTES DE UTILIZAR ESTA HERRAMIENTA ADVERTENCIA –Para reducir el riesgo de incendio, descarga eléctrica o lesión:

1) Para reducir el riesgo de descarga

eléctrica, no exponga el aparato a la lluvia. Consérvelo en un entorno interior. No lo utilice sobre superficies mojadas.

2) No permita que se utilice el aparato

como un juguete. Preste atención si se utiliza por o en las cercanías de niños.

3) Utilice el aparato únicamente como

se describe en el manual. Utilice sólo los componentes recomendados por el fabricante.

4) Si el aparato no funciona como

debiera, se ha caído, queda en el exterior o se sumerge en agua, envíelo al departamento de servicio técnico.

5) Mantenga el pelo, las prendas

holgadas, los dedos y todas las demás partes del cuerpo alejadas de las aberturas y partes móviles.

6) No cargue la unidad en exteriores.

7) Utilice sólo el cargador suministrado

por el fabricante para realizar la recarga.

8) No incinere el producto incluso si

presenta daños graves. Las baterías pueden explotar en un incendio.

9) No coloque ningún objeto sobre

las aberturas. No utilice el aparato bloqueando ninguna abertura. Mantenga el aparato limpio de polvo, hebras, pelo o cualquier otra cosa que pudiera reducir el flujo de aire.

10) No manipule el enchufe ni el aparato

con las manos mojadas.

11) No abandone el aparato cuando se

encuentre conectado. Desconéctelo de la toma si no se encuentra en uso y antes de repararlo.

12) Desactive todos los controles antes

13) Tenga especial cuidado si realiza

la limpìeza montado sobre una escalera. ADVERTENCIAS DE

SEGURIDAD GENERAL PARA

EL PAQUETE DE BATERÍA

1) ADVERTENCIA: Riesgo de

incendio y quemaduras. No desarmar, calentar por encima de los 100°C (212°F), ni incinerar. No exponga las celdas o baterías al calor o fuego. Evite guardar a la luz directa del sol.

2) Deseche las baterías usadas de

inmediato. Cuando deseche las celdas o baterías secundarias, mantenga las celdas o baterías de sistemas electroquímicos diferentes separadas entre sí.

3) Mantenga las baterías fuera del

alcance de los niños y en el paquete original hasta que estén listas para usar.

4) Nunca se lleve las baterías a la

boca. Si se tragan, contacte a su médico o al centro de control de envenenamiento local.

5) PRECAUCIÓN – La batería usada en

este dispositivo puede presentar riesgo de incendio o quemadura química si se manipula en forma incorrecta. Reemplace la batería con (WORX) solamente. El uso de otra batería puede presentar riesgo de incendio o explosión

ADVERTENCIA: No use un paquete de batería o dispositivo visiblemente dañado según corresponda.

7) ADVERTENCIA: No modifique ni

intente reparar el dispositivo o batería según corresponda.

batería. No guarde las celdas o baterías en forma peligrosa en una caja o cajón donde puedan hacer cortocircuito entre sí o con materiales conductivos.

10) No someta las celdas o baterías a

descargas mecánicas.

11) Mantenga las celdas y baterías

limpias y secas. Limpie las terminales de batería o celda con un paño seco y limpio si se ensucian.

12) No mantenga en carga las celdas

y baterías secundarias cuando no estén en uso.

13) Conserve la información de la batería

y celda originales para referencia futura.

14) No use cargadores que no sean los

específicamente suministrados para uso con el equipo. Las celdas y baterías secundarias se deben cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga.

15) Cuando sea posible quite la batería del20V Max Lithium barredora multipropósito

equipo cuando no esté en uso.

16) Evite el arranque inadvertido. Asegúrese

que el interruptor esté en la posición de apagado antes de conectar al paquete de batería, recoger o transportar el aparato. Llevar el aparato con sus dedos en el interruptor o energizar el aparato que tenga el interruptor encendido puede causar accidentes.

17) Desconecte el paquete de batería del

aparato antes de realizar cualquier ajuste, cambiar accesorios, o almacenar el aparato. Tales medidas de seguridad preventivas reducen el riesgo de arrancar el aparato por accidente.

18) En condiciones de uso abusivo, es

posible que se expulse líquido desde la batería. Evite el contacto. Si ocurre un contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, solicite asistencia médica. El líquido expulsado desde la batería podría causar irritación o quemaduras.

19) Solicite el servicio técnico a una persona

de reparación califcada solo utilizando piezas de reemplazo idénticas. Esto garantizará que se mantenga la seguridad del producto. CONSERVE ESTAS INSTRUCCIONES SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Advertencia Use protección auditiva Li-I on Batería de iones de litio. La batería deberá reciclarse POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya fnalizado el ciclo de vida útil de la batería, comuníquese al 1-800-822-8837 para acceder al servicio gratuito. 2520V Max Lithium barredora multipropósito

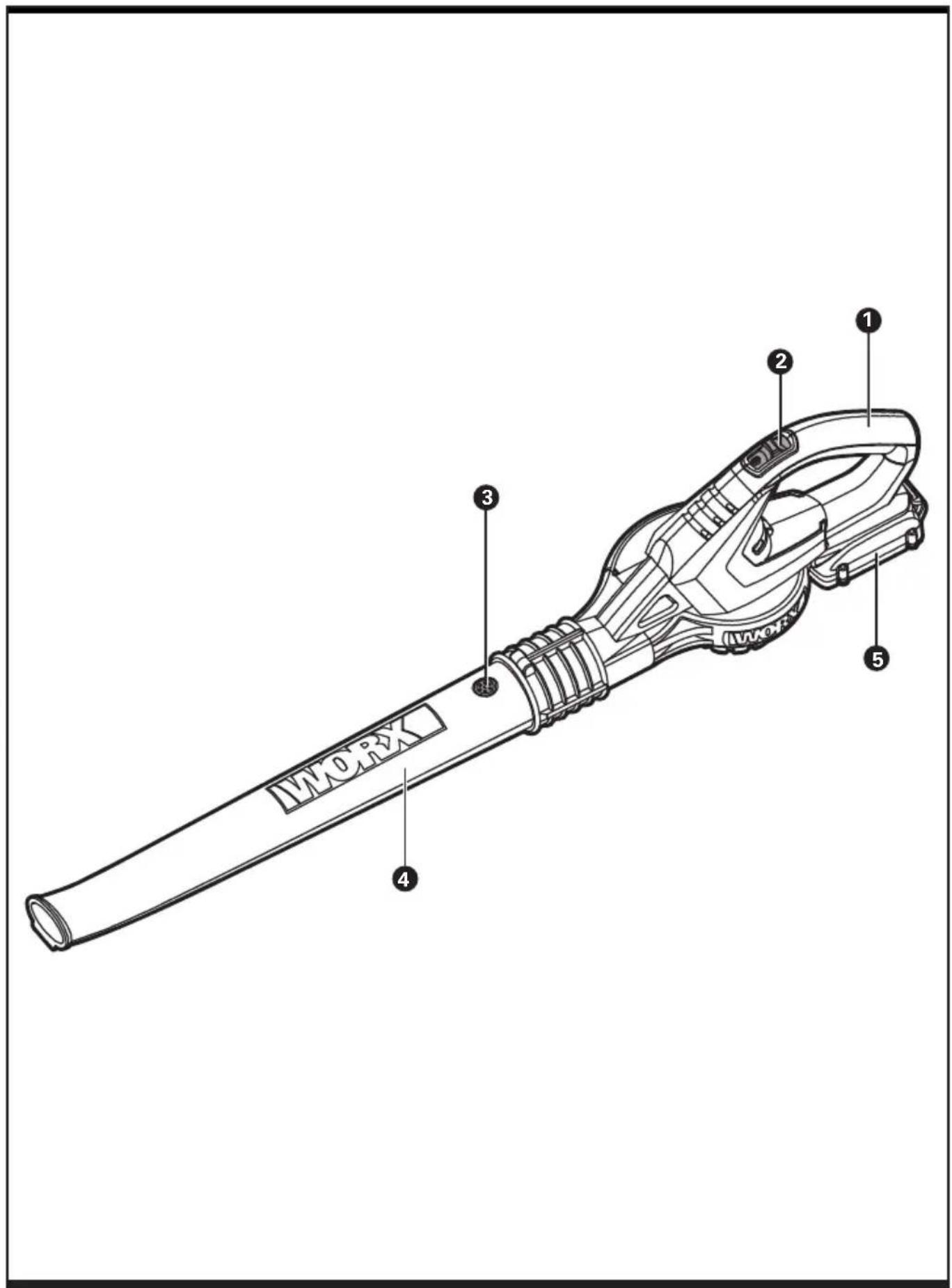

3. BOTÓN DE LIBERACIÓN DEL TUBO

4. TUBO DEL SOPLADOR

5. PAQUETE DE BATERÍAS

6. LENGÜETAS DE LIBERACIÓN DE LAS BATERIAS (Ver D)

7. SOPORTE PARA EL MONTAJE EN LA PARED* (Ver G1)

• No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.

WG545.9 WG575 WG575.1 WG575.9 Voltaje 20V Máximo* 32V Máximo** Velocidad nominal sin carga 12500/min 13800/min Velocidad de soplado 120mph 120mph Tiempo de carga / 3-5 hora

• Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20V. El voltaje nominal es 18V. ** Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 32V. El voltaje nominal es 28.8V. 2720V Max Lithium barredora multipropósito

ACCESORIOS WG545 WG545.1 WG545.2 WG545.4 WG545.5 WG545.9 WG575 WG575.1 WG575.9 Paquete de baterias 1(WA3520) 1(WA3525) 1(WA3578) 1(WA3520) / 1(WA3537) / Cargador 1(WA3742) 1(WA3742/ WA3732) 1(WA3742) 1(WA3881) 1(WA3847) / 1(WA3740) / Soporte para el montaje en la pared 1 / 1 / 1 / / / / Boquilla ancha / 1 1 1 / 1 / 1 1 Cepillo para el polvo / 1 1 1 / 1 / 1 1 Boquilla infladora / 1 1 1 / 1 / 1 1 Tubo para el polvo / 1 1 1 / 1 / 1 1 Soporte de agarre del accesorio / 1 1 1 / 1 / 1 1 Manguera de extensión / 1 1 1 / 1 / 1 1 Tubo corto / 1 1 1 / 1 / 1 1 Cepillo para detalles / 1 1 1 / 1 / 1 1 Cubierta del deflactor / 1 1 1 / 1 / 1 1 Bolsa de accesorios / 1 1 1 / 1 / 1 1 1: Accesorios incluidos; /: Accesorios no incluida Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com o comunicándose al 1-866-354-WORX (9679).20V Max Lithium barredora multipropósito

ENSAMBLE DEL TUBO DEL SOPLADOR

(Ver A1 & A2) Antes de colocar el tubo del soplador/ aspiradora, asegúrese de que el interruptor de encendido/apagado (2) se encuentre en la posición ‘’O’’. Coloque el tubo del soplador en la cubierta del motor como se muestra en la Fig A1. Compruebe que el tubo del soplador/aspiradora se encuentre ajustado de manera firme. ¡ADVERTENCIA! No intente utilizar ni desactivar el Interruptor de encendido/ apagado por ningún otro medio que no sea la instalación o desinstalación normal del tubo. NOTA: Antes de desmontar el tuvo de soplado, asegúrese de que el interruptor de encendido/apagado (2) se encuentre en la posición “O” (Off). Presione el botón de liberación de forma que pueda separar el tubo. (Fig A2) No intente separar los tubos por la fuerza ni utilizando herramientas. FUNCIONAMIENTO ¡ADVERTENCIA! Tanto el cargador como el pack de batería están diseñados para operar conjuntamente, de modo que no debe utilizarse ningún otro dispositivo. Nunca inserte objetos metálicos en las conexiones del cargador o del pack de batería, pues incurriría en peligro de avería eléctrica.

1. ANTES DE UTILIZAR LA SOPLADORA

SIN CABLES Su batería está DESCARGADA y debe cargarla antes de usarla. El cargador de batería suministrado está diseñado para la batería de Li-Ion instalada en la herramienta. No utilice otro cargador de baterías.

2. CARGA DEL PACK DE BATERÍA (Ver B)

La batería de Li-Ion está protegida contra descargas excesivas. Cuando la batería está agotada, la herramienta se desconecta a través de un circuito de protección: El soporte de la herramienta deja de girar. En un ambiente caluroso o luego de mucho uso, la batería puede calentarse demasiado como para aceptar carga. Permita que se enfríe antes de cargarla.

3. REVISAR LA CONDICIÓN DE LA

BATERÍA (Ver D) Presione la traba de liberación de la batería (6) y extráigala de la herramienta. Luego de la recarga, deslice la batería en el puerto para la batería de la herramienta. Basta con deslizarla y ejercer una leve presión.

5. ENCENDIDO Y APAGADO (Ver E)

ENCENDIDO Conecte el enchufe en el tomacorriente y encienda la unidad. Mueva el interruptor de encendido/apagado (2) a la posición “I”. APAGADO Mueva el interruptor de encendido/apagado (2) a posición “O”. ¡ADVERTENCIA! La herramienta seguirá funcionando durante algunos segundos luego de que haya sido apagada. Espere a que el motor se detenga por completo antes de apoyar la herramienta.

6. UTILIZACIÓN DEL SOPLADOR (Ver F)

El soplador se encuentra diseñado sólo para uso residencial. Utilice el soplador en exteriores para mover los desechos cuando sea necesario. Esta sopladora no ha sido diseñada para limpiar hojas en grandes zonas ajardinadas, o mover residuos pesados o mojados.

SUGERENCIAS DE USUARIO

- Sostenga el tubo de soplado a aproximadamente 7” por encima del suelo mientras utiliza la herramienta. Realice un movimiento de barrido de lado a lado. Avance lentamente manteniendo los residuos/hojas acumuladas frente a usted. Después de crear una pila con las hojas/ residuos, será más fácil deshacerse de la pila. PRECAUCIÓN! - No realice el soplado de objetos duros como clavos, pernos o rocas. - No utilice el soplador cerca de personas o mascotas. 2920V Max Lithium barredora multipropósito

- Tenga sumo cuidado cuando se realice la limpieza de desechos en escaleras u otras áreas pequeñas. - Utilice anteojos de seguridad u otra protección ocular apropiada, pantalones largos y zapatos. ALMACENAMIENTO ¡ADVERTENCIA! Almacene el soplador/aspiradora y el cable de extensión en interiores y en un lugar fresco, seco y alejado del alcance de niños y animales.

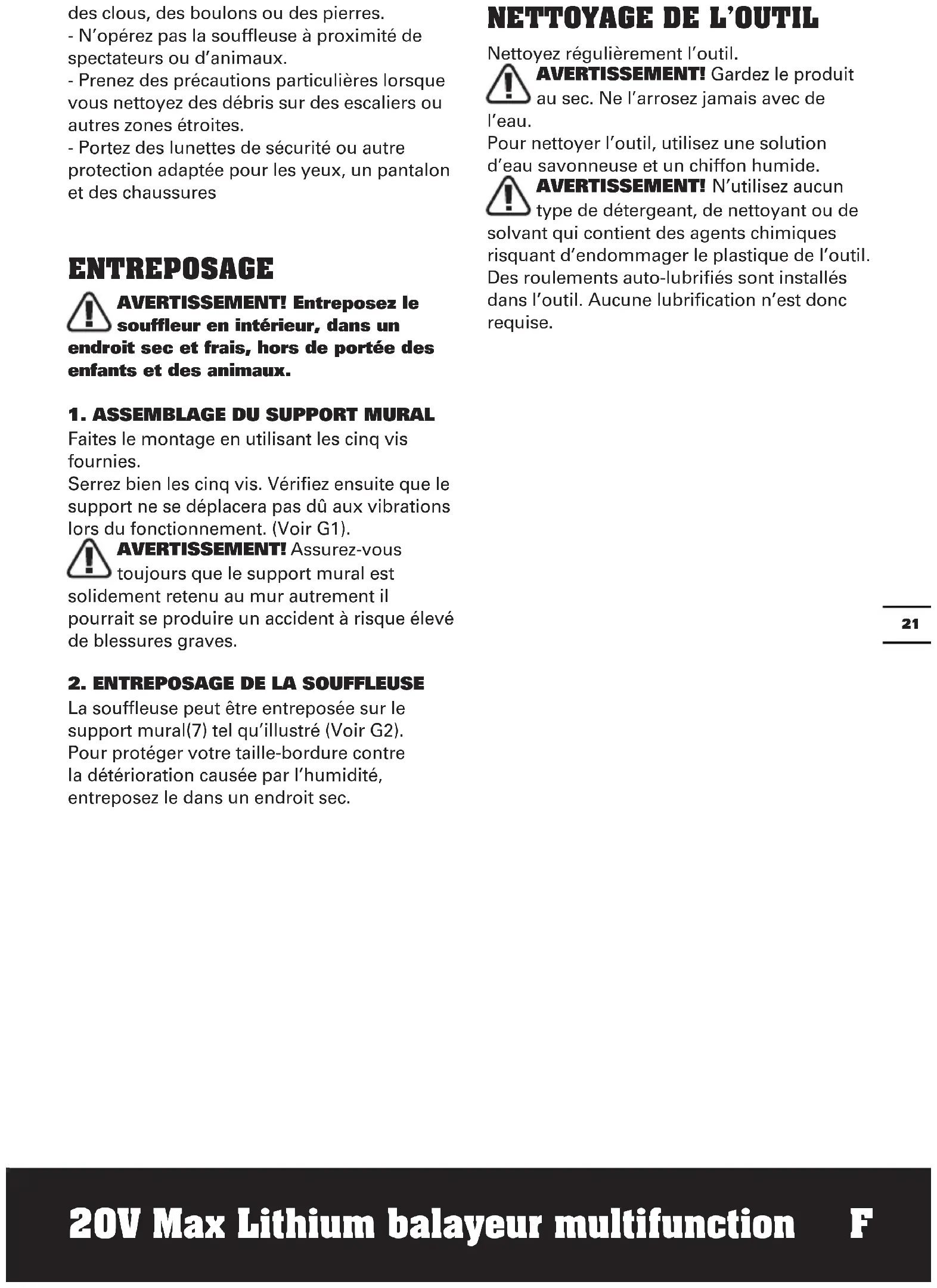

Coloque el soporte para montaje en pared utilizando los cinco tornillos provistos para tal fin. Apriete firmemente los cinco tornillos. Revise cuidadosamente el soporte luego de su montaje, a fin de cerciorarse de que no ocurra ningún movimiento durante el uso. (Ver G1). ADVERTENCIA: Asegúrese siempre de que el soporte esté fijado con firmeza a la pared. De lo contrario, podría generarse un

accidente, causando daños corporales serios.

2. ALMACENAR SU SOPLADORA

Puede almacenar su sopladora en el soporte de pared(7), como se muestra en la imagen (Ver G2). Conserve su cortadora en un lugar seco, a resguardo de cualquier daño.

LIMPIAR LA HERRAMIENTA

Limpie la herramienta con regularidad. ¡ADVERTENCIA! Mantenga limpio el producto. No pulverice agua sobre él bajo ninguna circunstancia. - Para limpiar la herramienta, utilice sólo jabón suave y un paño húmedo. ¡ADVERTENCIA! No utilice ningún tipo de detergente, limpiador o disolvente que pueda contener productos químicos. Podría dañar seriamente la carcasa de plástico. - Su producto utiliza rodamientos autolubricados, por lo que no necesitan lubricación.www.worx.com Copyright © 2018, Positec. All Rights Reserved. Copyright © 2018, Positec. Tous droits réservés. © Derechos reservados 2018, Positec. Todos los derechos reservados. AR01017405
