MANUAL DE USUARIO PLF860 LG

Columna cuadruple digital

Lea las precauciones de seguridad atentamente antes de utilizar este producto.

Tras haber leído este manual, guárdelo en un lugar de fácil acceso a modo de referencia para el futuro.

PL-F860

PRECAUCIONES DE SEGURIDAD

Lea este manual atentamente para instalar correctamente este producto.

Tras haber leído este manual, guárdelo en un lugar de fácil acceso a modo de referencia para el futuro.

ADVERTENCIA

- Siga cuidadosamente las instrucciones que aparecen en este manual para instalar el producto correctamente.

- De lo contrario, podrían producirse lesiones personales o daños en el producto.

- Una vez instalado, no se suba ni se apoye en el producto.

- El producto podría caerse y provocar lesiones.

- Proteja el producto de golpes fuertes tras la instalación.

- El producto podría caerse y provocar lesiones.

• Utilice el producto siempre sobre una superficie plana.

- Si se utiliza en una superficie irregular o inestable, el producto podría caerse y provocar lesiones.

- No fije otros objetos que no sean monitores al soporte.

- Los objetos podrían caerse y provocar lesiones personales o daños.

- Una vez instalados los monitores, utilícelos únicamente en interiores.

- De lo contrario, podría entrar humedad en el producto y provocar un incendio, descargas eléctricas o un funcionamiento incorrecto.

• No modifique el producto.

PRECAUCIÓN

- Antes de mover el producto, desconecte el cable de alimentación de la toma de corriente.

- Si mueve el producto con el cable de alimentación conectado, podría provocar un incendio o descargas eléctricas.

- No limpie el producto con una toallita húmeda ni coloque un calefactor o humidificador debajo del producto.

- Si entra humedad, vapor o calor en el producto, podría provocarse un incendio, descargas eléctricas o daños que impidan el funcionamiento correcto del producto.

• Utilice guantes de trabajo para instalar el producto. No lo haga con las manos desnudas.

- De lo contrario, podría exponerse a riesgo de lesiones.

MONTAJE Y PREPARACIÓN

PRECAUCIÓN

• Tenga cuidado al instalar y usar el producto para evitar daños en el producto o riesgos para la seguridad.
• Si las instrucciones del manual no quedan claras, no instale el producto y póngase en contacto con el centro de atención al cliente.
• Compruebe que dispone de todos los accesorios suministrados con el producto antes de empezar a instalarlo. LG Electronics no se responsabiliza de ningún daño o pérdida de los accesorios después de haber abierto el paquete.
• Asegúrese de que los accesorios se guardan fuera del alcance de los niños para evitar accidentes, como por ejemplo que un niño se ahogue al tragarse una pieza pequeña.
• Asegúrese de que todos los tornillos estén bien apretados.
• Apretar excesivamente los tornillos podría dañar la pared, reducir el rendimiento del producto o dañarlo.
• Asegúrese de que la pantalla instalada no supere la carga especificada y de que no se aplique ninguna fuerza externa sobre ella.
• Para evitar accidentes, tenga cuidado al manejar las herramientas durante la instalación.

NOTA

- Guarde el contenido que pretenda utilizar en el monitor antes de instalar el columna digital cuádruple.

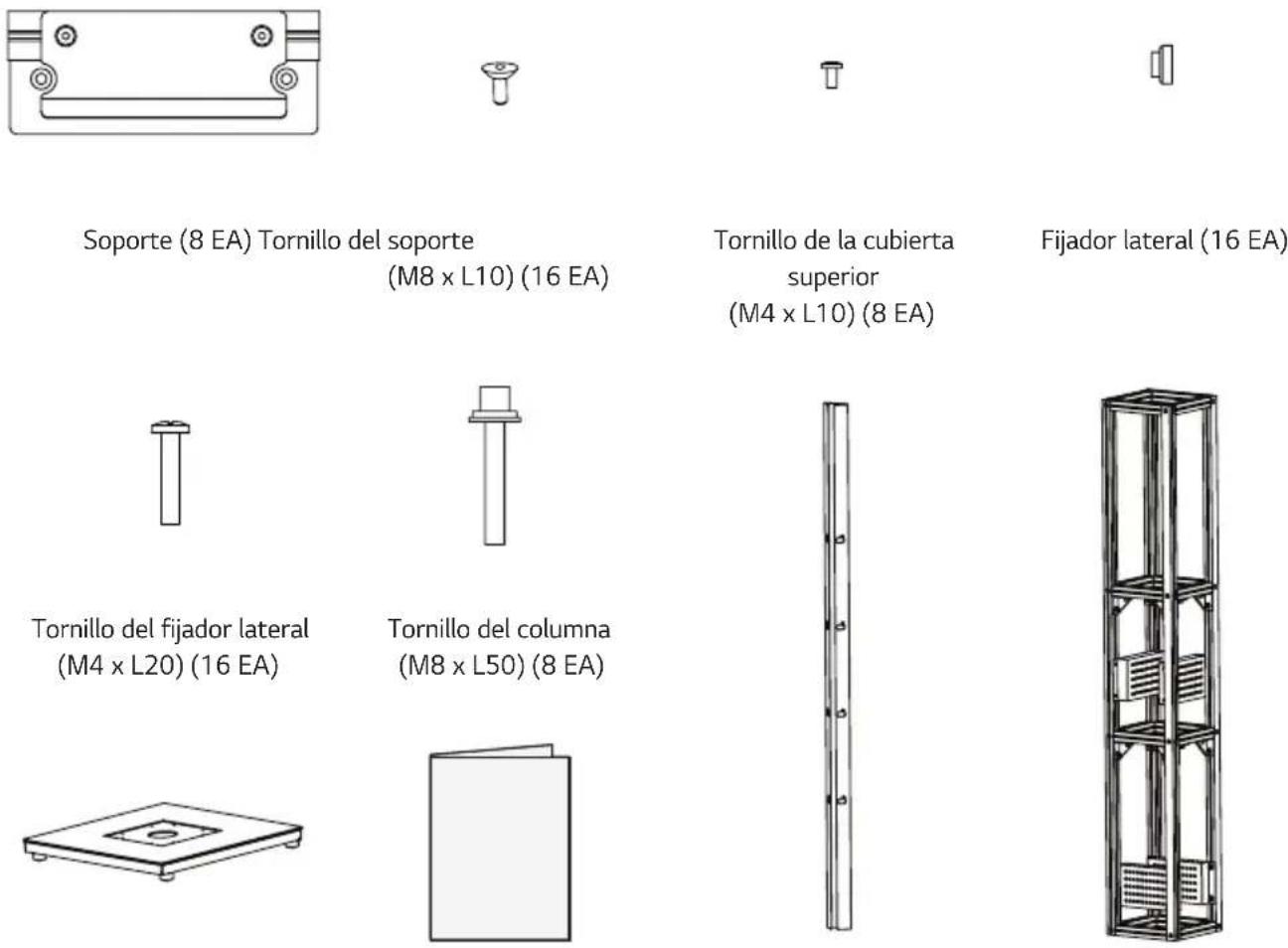

Accesorios

Los accesorios están sujetos a cambios sin previo aviso con el fin de mejorar el rendimiento del producto, y podrían añadirse accesorios nuevos.

Las ilustraciones que aparecen en este manual pueden ser diferentes con respecto al producto y los accesorios reales.

Soporte (8 EA) Tornillo del soporte

(M8 × L10) (16 EA)

Tornillo de la cubierta

superior

(M4 × L10) (8 EA)

Fijador lateral (16 EA)

Tornillo del fijador lateral

(M4 × L20) (16 EA)

Tornillo del columna

(M8 × L50) (8 EA)

Base del soporte (1 EA) Manual del usuario Marco decorativo (4 EA) Columna (1 EA)

Cubierta superior (1 EA) Cinta de doble cara (2 EA)

Herramientas necesarias

Llave inglesa, Destornillador, Escalera

Montaje

Las ilustraciones pueden diferir con respecto al producto real.

ADVERTENCIA

• Por cuestiones de seguridad, al menos dos personas deben trabajar juntas para instalar el producto.
• Asegúrese de utilizar guantes u otro equipo de protección durante el montaje para mayor seguridad.

1 Coloque la base del soporte en vertical sobre una superficie plana.

2 Coloque el columna sobre la base del soporte, alineándolo con las ranuras de la base.

Columna Ranuras de la base del soporte

3 Coloque el columna en las ranuras de la base del soporte y fijelo utilizando los ocho tornillos (M8 x L50) suministrados.

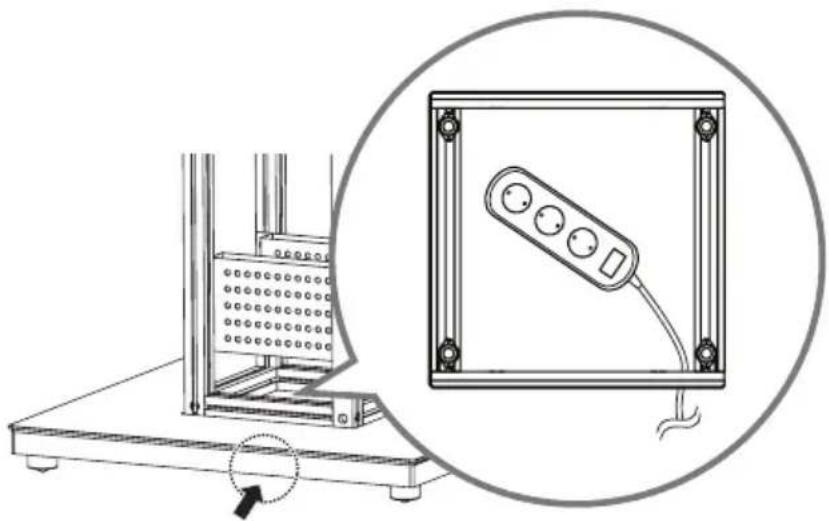

4 Introduzca una regleta por el orificio de la base del soporte. La forma de la regleta puede variar según la región.

5 Aplique la cinta de doble cara a la regleta y fijela a la cara interior de un columna, como se muestra en la imagen.

• Corte la cinta de doble cara de forma que se ajuste al tamaño de la regleta.
- Instale la regleta de forma que el cable cuelgue hacia el suelo.
6 Fije las regletas únicamente en las cuatro zonas que se indican en la siguiente imagen. Si las regletas se fijan en otro lugar, es posible que no pueda insertar el reproductor multimedia.

7 Si utiliza un reproductor multimedia proporcionado por LG Electronics, colóquelo dentro de la caja habilitada para ello fijada al columna.

Caja para reproductor multimedia

② Si utiliza un reproductor multimedia distinto a los proporcionados por LG Electronics, afloje los tornillos para retirar la caja para reproductor multimedia y fije el reproductor utilizando otro soporte.

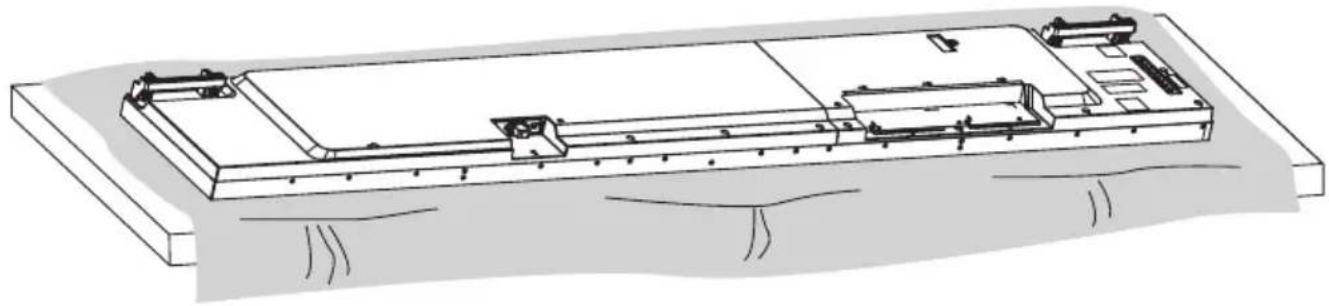

8 Extienda un paño limpio en el suelo y coloque el monitor sobre él con la pantalla hacia abajo.

9 Coloque los soportes en la parte posterior del monitor, alineándolos con los orificios VESA.

Orificio VESA

10 Utilice los cuatro tornillos (M8 x L10) suministrados y una llave en L para fijar los soportes al monitor. Asegúrese de que los orificios de los soportes y el orificio VESA estén alineados.

11 Coloque un cojín blando junto al columna fijado a la base del soporte. (Tamaño mínimo del cojín: 100 mm x 400 mm)
12 Sujete los soportes fijados y utilice el cojín para colocar el monitor en posición vertical.

13 Consulte la imagen inferior y asegúrese de que una persona sujete la parte superior del monitor mientras la otra sujeta el panel inferior y, a continuación, levante el monitor. Utilice los soportes para colgar el monitor del columna.

• Si aplica excesiva fuerza a la parte frontal del monitor, podría dañar el panel.
• Asegúrese de que el cable de alimentación no queda atrapado entre los soportes y el columna.

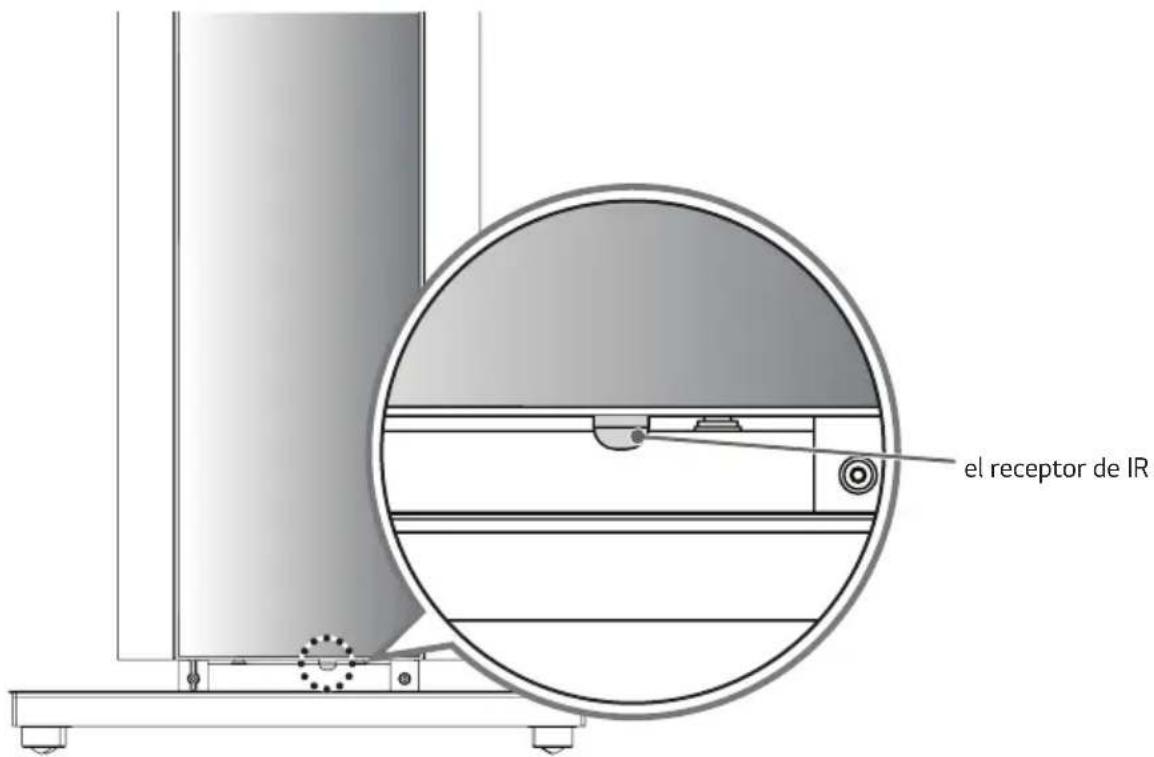

14 Tras colgar el monitor del columna, conecte el cable de alimentación y el receptor de IR. Fije el receptor de IR a la parte inferior del monitor.

el receptor de IR

15 Cuelgue otros dos monitores del columna siguiendo el mismo proceso.
16 El último monitor debe colgarse del columna después de haber conectado el cable de alimentación y el receptor de IR.

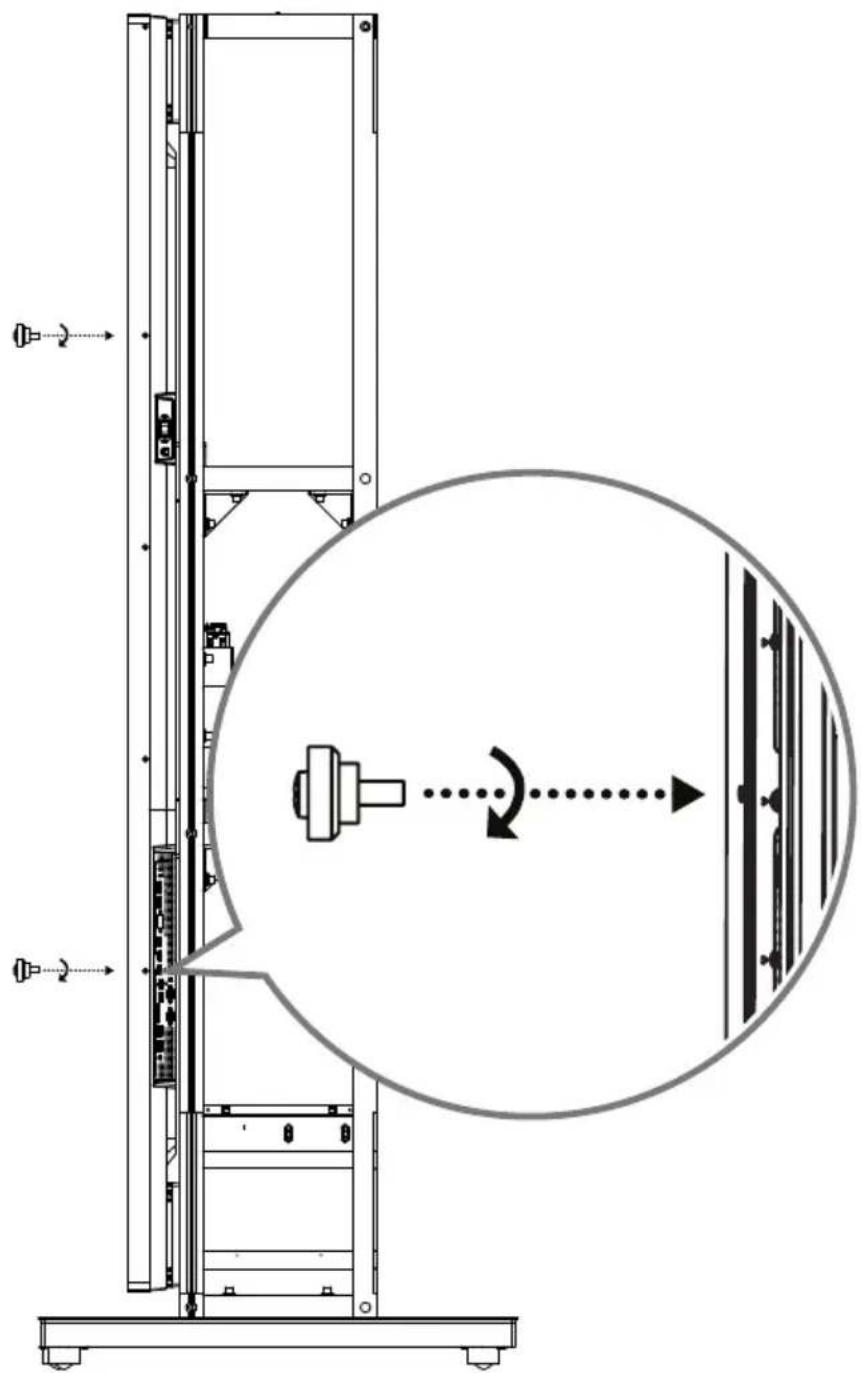

17 Monte los tornillos proporcionados (M4 x L20) y los fijadores laterales.

18 Apriete los dos tornillos con sus fijadores laterales en los orificios laterales de los monitores.

19 Asegúrese de que los orificios del marco decorativo queden un poco más arriba que los tornillos del monitor. Cuelgue los tornillos fijados a los monitores del marco decorativo.

20 Empuje el marco decorativo hacia abajo para fijarlo en su lugar.

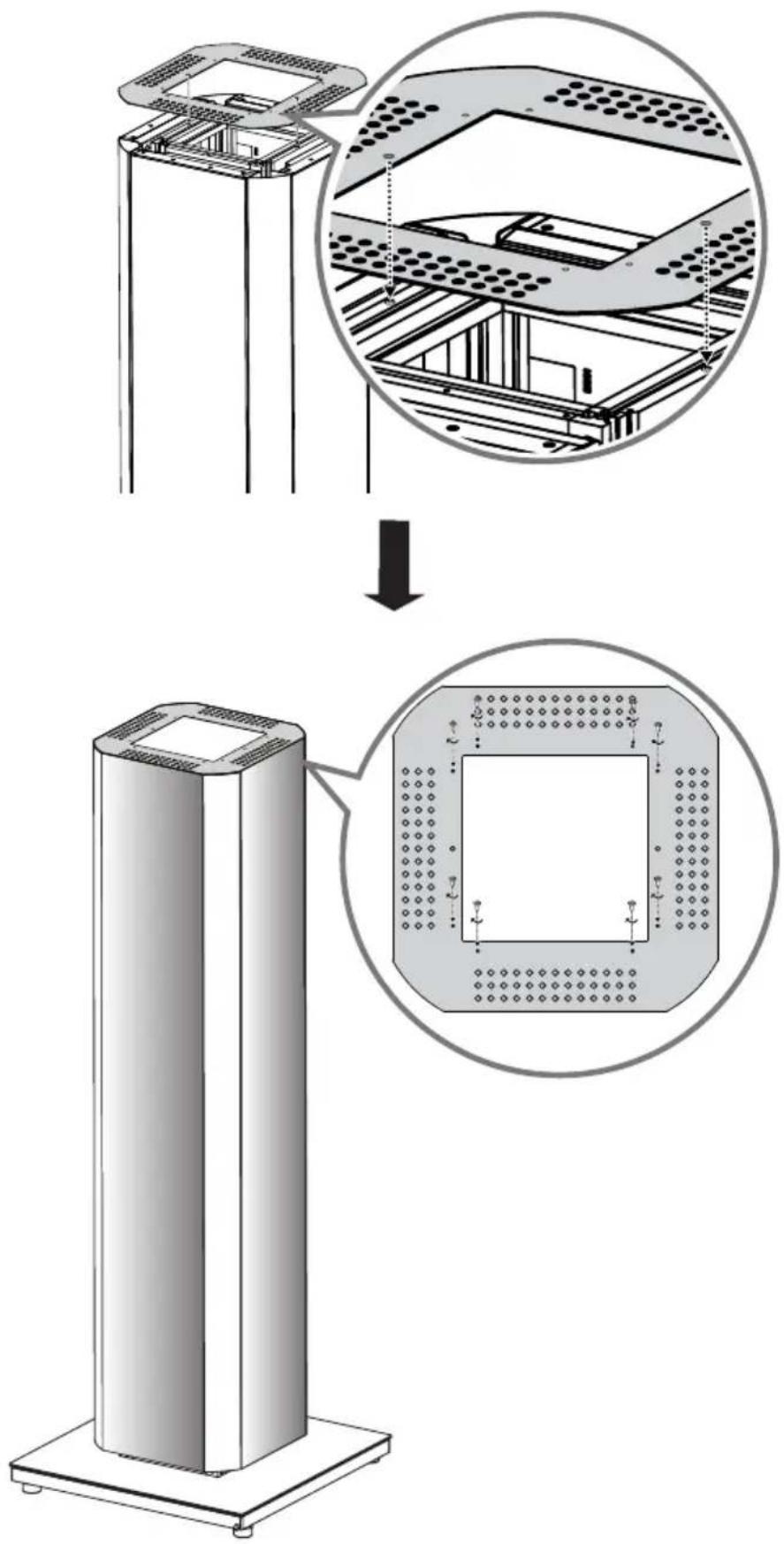

21 Colocar la cubierta superior usando las guías tal y como se muestra en la imagen inferior. Fijar la cubierta con 8 tornillos M4 x L10 suministrados como accesorio.

ESPECIFICACIONES DEL PRODUCTO

Nombre del modelo PL-F860
Ancho (mm) 800
Alto (mm) 2.291,2
Profundidad (mm) 800
Peso del producto (kg) 132,5
Peso del producto en el embalaje (kg) 163

Puede encontrar el nombre de modelo y el número de serie en la parte trasera del producto.

Anote los datos siguientes:

Nombre del modelo ____

N.º de serie ____

Póngase en contacto con su distribuidor para consultar el modelo aplicable.
