MANUAL DE USUARIO HBL 102N HOOVER

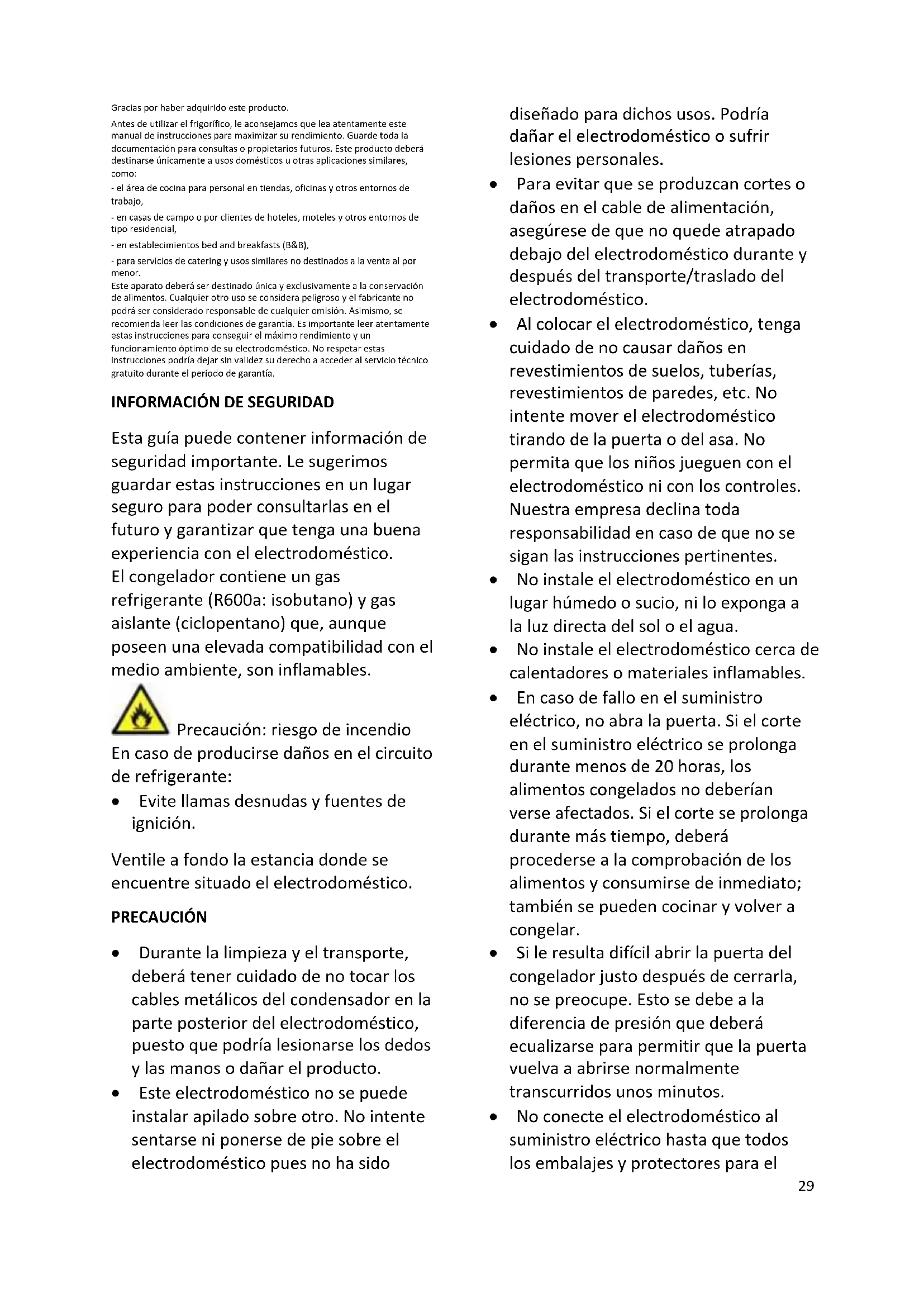

INFORMACIÓN DE SEGURIDAD

Esta guía puede contener información de seguridad importante. Le sugerimos guardar estas instrucciones en un lugar seguro para poder consultarlas en el futuro y garantizar que tenga una buena experiencia con el electrodoméstico. El congelador contiene un gas refrigerante (R600a: isobutano) y gas aislante (ciclopentano) que, aunque poseen una elevada compatibilidad con el medio ambiente, son inflamables. Precaución: riesgo de incendio En caso de producirse daños en el circuito de refrigerante:

• Evite llamas desnudas y fuentes de ignición. Ventile a fondo la estancia donde se encuentre situado el electrodoméstico. PRECAUCIÓN

• Durante la limpieza y el transporte, deberá tener cuidado de no tocar los cables metálicos del condensador en la parte posterior del electrodoméstico, puesto que podría lesionarse los dedos y las manos o dañar el producto.

• Este electrodoméstico no se puede instalar apilado sobre otro. No intente sentarse ni ponerse de pie sobre el electrodoméstico pues no ha sido diseñado para dichos usos. Podría dañar el electrodoméstico o sufrir lesiones personales.

• Para evitar que se produzcan cortes o daños en el cable de alimentación, asegúrese de que no quede atrapado debajo del electrodoméstico durante y después del transporte/traslado del electrodoméstico.

• Al colocar el electrodoméstico, tenga cuidado de no causar daños en revestimientos de suelos, tuberías, revestimientos de paredes, etc. No intente mover el electrodoméstico tirando de la puerta o del asa. No permita que los niños jueguen con el electrodoméstico ni con los controles. Nuestra empresa declina toda responsabilidad en caso de que no se sigan las instrucciones pertinentes.

• No instale el electrodoméstico en un lugar húmedo o sucio, ni lo exponga a la luz directa del sol o el agua.

• No instale el electrodoméstico cerca de calentadores o materiales inflamables.

• En caso de fallo en el suministro eléctrico, no abra la puerta. Si el corte en el suministro eléctrico se prolonga durante menos de 20 horas, los alimentos congelados no deberían verse afectados. Si el corte se prolonga durante más tiempo, deberá procederse a la comprobación de los alimentos y consumirse de inmediato; también se pueden cocinar y volver a congelar.

• Si le resulta difícil abrir la puerta del congelador justo después de cerrarla, no se preocupe. Esto se debe a la diferencia de presión que deberá ecualizarse para permitir que la puerta vuelva a abrirse normalmente transcurridos unos minutos.

• No conecte el electrodoméstico al suministro eléctrico hasta que todos los embalajes y protectores para el30 transporte se hayan retirado por completo.

• Si el electrodoméstico se ha transportado en posición horizontal, proceda a colocarlo en su lugar de instalación y espere un mínimo de 4 horas antes de ponerlo en marcha para que repose el aceite del compresor.

• Este congelador solo debe utilizarse para los fines para los que ha sido concebido, a saber, el almacenamiento y la congelación de productos comestibles.

• No guarde medicamentos ni material de en la cámara de vino. Es posible que, al almacenar material que requiere un estricto control de la temperatura de almacenamiento, este se deteriore o que se produzca una reacción incontrolada peligrosa.

• Antes de llevar a cabo cualquier operación, desenchufe el cable de alimentación de la toma eléctrica.

• Una vez recibido, realice las comprobaciones pertinentes a fin de garantizar que el producto no presenta daños y que todos los componentes y accesorios están en perfecto estado.

• Si se advierte una fuga en el sistema de refrigeración, no toque la toma mural y no utilice llamas vivas. Abra la ventana y ventile la estancia. A continuación, llame a un centro de asistencia técnica para solicitar la reparación.

• No use cables prolongadores ni adaptadores.

• No tire en exceso del cable. No pliegue el cable. No toque el enchufe con las manos húmedas.

• No dañe el enchufe o el cable de alimentación; esto podría provocar incendios o descargas eléctricas.

• El fabricante, su servicio técnico o un técnico cualificado deben sustituir el cable de alimentación que esté dañado para evitar riesgos.

• No coloque ni almacene materiales inflamables y muy volátiles, como éter, gasolina, GLP, gas propano, aerosoles, adhesivos, alcohol puro, etc. Estos materiales pueden provocar una explosión.

• No utilice ni almacene aerosoles inflamables, como pintura en espray, cerca de la cámara de vino. Esto podría provocar explosiones o incendios.

• No coloque objetos ni contenedores con agua encima del aparato.

• No recomendamos el uso de cables prolongadores ni adaptadores con varias tomas.

• No arroje el electrodoméstico al fuego. Tenga cuidado de no dañar las tuberías/el circuito de refrigeración del electrodoméstico durante el transporte o el uso. En caso de daños, no exponga el electrodoméstico al fuego, a una fuente de ignición potencial y ventile de inmediato la estancia donde se encuentre situado el electrodoméstico.

• El sistema de refrigeración situado en la parte posterior e interior de la cámara de vino contiene refrigerante. Por lo tanto, evite dañar los tubos.

• No use dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante.

• No dañe el circuito refrigerante.

• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante.

• No use dispositivos eléctricos dentro de los compartimentos para alimentos, salvo que sean del tipo recomendado por el fabricante.31

• Para evitar lesiones o quemaduras, no toque los elementos de refrigeración internos, sobre todo si tiene las manos mojadas.

• No obstruya las aberturas de ventilación de la carcasa del electrodoméstico o de la estructura integrada.

• No use objetos puntiagudos o afilados como cuchillos o tenedores para eliminar la escarcha.

• No utilice secadores de pelo, estufas eléctricas u otros aparatos similares para descongelar.

• No utilice un cuchillo o cualquier objeto afilado para eliminar escarcha o hielo. Si lo hace, el circuito refrigerante podría resultar dañado y las fugas podrían provocar incendios o daños oculares.

• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación.

• Evite absolutamente el uso de llamas descubiertas o equipos eléctricos para acelerar la fase de descongelación, tales como calefactores, limpiadores de vapor, velas, lámparas de aceite y similares.

• Nunca realice un lavado con agua del compresor, simplemente pase un paño seco para evitar el óxido tras la limpieza.

• Se recomienda mantener el enchufe limpio; cualquier exceso de polvo sobre el enchufe podría provocar un incendio.

• Este producto está diseñado y construido únicamente para usos domésticos.

• La garantía quedará sin validez si el producto se instala o utiliza en lugares comerciales o no residenciales.

• El producto debe instalarse, ubicarse y manejarse correctamente, de acuerdo con las instrucciones contenidas en el Manual de instrucciones del usuario suministrado.

• La garantía se aplica solo a productos nuevos y no es transferible si se revende el producto.

• Nuestra empresa declina toda responsabilidad en caso de datos incidentales o emergentes.

• La garantía no afectará, en ningún caso, a sus derechos legales.

• No lleve a cabo reparaciones en la cámara de vino. Todas las intervenciones debe llevarlas a cabo únicamente personal cualificado.

SEGURIDAD DE LOS NIÑOS

• Si va a eliminar un producto antiguo con un cerrojo o un pasador instalado en la puerta, asegúrese de depositarlo en condiciones seguras que eviten que queden niños atrapados en su interior.

• Este electrodoméstico puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre y cuando estén supervisados o hayan recibido instrucciones adecuadas acerca de cómo utilizarlo de forma segura y entiendan los riesgos implicados.

• Los niños no deben jugar con el aparato. Los niños sin supervisión no deben realizar operaciones de limpieza y mantenimiento.32

DIAGRAMA DEL FRIGORÍFICO—PREPARACIÓN

1.Estantes 2.Bandeja de verduras y fruta 3.Regulador de la temperatura 4.Huevera 5.Botellero Este diagrama podría variar ligeramente respecto a la distribución del frigorífico que acaba de comprar debido a mejoras técnicas. La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el producto. Consulta las imágenes anteriores PREPARACIÓN Desempaquetado Retire todos los materiales de empaquetado. Controle los accesorios y materiales El control debe llevarse a cabo tomando como referencia la Lista de Empaquetado. Póngase en contacto con su distribuidor local si detecta discrepancias. Encuentre una ubicación adecuada para su frigorífico. *Asegúrese de que el frigorífico se mantiene en posición vertical durante el transporte. Si es necesario inclinarlo, no debe superar los 45 grados. De lo contrario, el electrodoméstico podría sufrir daños poniendo en peligro el rendimiento de refrigeración. *Para evitar daños al producto o lesiones personales, el frigorífico debe ser desempaquetado por dos personas después de haber sido colocado en la posición previamente seleccionada. *Antes de la instalación, asegúrese de que el frigorífico no presenta daños externos visibles. *Al manipular el frigorífico, no lo eleve agarrándolo por la parte superior para evitar causarle daños. *No encienda el frigorífico si está dañado. Limpie el frigorífico antes de usarlo. (Consulte la siguiente sección "Limpieza") Tiempo de inactividad Después de haber ubicado y limpiado el frigorífico, déjelo durante 30 minutos antes de conectarlo a la fuente de alimentación. FUNCIONAMIENTO Encendido del frigorífico T Después de haber conectado la fuente de alimentación, gire el regulador de la temperatura en el sentido de las agujas del reloj de la posición 0 a cualquier posición entre 1 y 7 para encender el frigorífico. El frigorífico se detendrá cuando el regulador de la temperatura esté en la posición de 0. Ajuste de la temperatura: La temperatura dentro del frigorífico se ajusta girando el regulador de temperatura. Las posiciones de la 1 a la 7 representan diferentes temperaturas, de la más baja a la más alta. Posición Condiciones 1-2 Verano o ambiente con temperatura entre 25-35℃ 3-4 Primavera o ambiente con temperatura entre 15-25℃ 4-5 Invierno o ambiente con temperatura entre 5-15℃ Precaución: Se necesitará algún tiempo para que el frigorífico alcance el nivel de temperatura ajustado. La extensión de este periodo estará determinada por la diferencia entre la temperatura existente y la configurada, la temperatura ambiente, la frecuencia con la que se abre y se cierra la puerta y la cantidad de alimentos almacenados. Almacenaje de alimentos en el frigorífico Cuando el frigorífico esté encendido, no introduzca alimentos hasta que hayan pasado 1 o 2 horas. Normalmente, los alimentos para el compartimento frigorífico y para el congelador pueden introducirse cuando la temperatura en el interior del compartimento alcanza el punto de ajuste. INSTRUCCIONES El compartimento frigorífico es para el almacenamiento de alimentos a corto plazo o para el consumo diario. Aunque la temperatura en la mayor parte de compartimento frigorífico puede regularse entre 0 y 10 grados, no se recomiendan largos periodos de almacenamiento. El compartimento frigorífico no debe usarse para el almacenamiento a largo plazo. Compartimento frigorífico:

1. Huevos y mantequilla

2. Alimentos en escabeche y aderezos

3. Bebidas y alimentos embotellados

4. Galletas, alimentos cocinados y leche

5. Carne y embutidos

6. Fruta, verduras y ensaladas

Precauciones para el almacenamiento en el frigorífico

• Los alimentos calientes deben haberse enfriado hasta la temperatura ambiente antes de ser almacenados en el frigorífico. Seque cualquier goteo de agua sobre los alimentos antes de colocarla en el frigorífico.33 Se recomienda sellar los alimentos en bolsas de almacenamiento adecuadas antes de ser colocados en el frigorífico; esto evitará que se evapore la humedad de los alimentos y que la fruta o las verduras se marchiten o sufran alteraciones de su sabor.

• No almacene cantidad o pesos de alimentos excesivos; los alimentos deberían almacenarse con espacios entre ellos para obtener unos mejores resultados de almacenamiento. No sobre cargue los estantes, ya que podrían hundirse bajo cargas excesivas.

• Los alimentos que deben ser almacenados deberían agruparse de acuerdo con las necesidades del cliente. Los alimentos consumidos diariamente deberían colocarse en la zona más conveniente para minimizar los periodos de apertura de la puerta. No coloque los alimentos demasiado cerca de las paredes internas. Limpieza de los soportes para alimentos Los soportes de alimentos se pueden sacar para su limpieza Lámpara: *Lámpara: 240V, 1W Si la bombilla está dañada, debe ser reemplazada por una suministrada o por un conjunto disponible del fabricante o de su agente de servicio Instrucciones para el almacenamiento de alimentos El período de almacenamiento se prolongará si las verduras se colocan con sus raíces hacia la fuente de frío *Las hojas de zanahorias o nabos deberán retirarse antes del almacenamiento. *Ponga un pañuelo de papel en el portabotellas antes de colocar las botellas para facilitar la limpieza posterior *Las cebollas, el ajo, el jengibre, las castañas de agua y otras hortalizas de raíz no deben almacenarse en el frigorífico, ya que estos alimentos son aptos para el almacenamiento a largo plazo a temperaturas normales *La calabaza, el melón, la papaya, los plátanos y las piñas maduros no deben almacenarse en el frigorífico. La congelación acelerará el proceso de maduración.

DESESCARCHE-LIMPIEZA-PUESTA FUERA DE SERVICIO

Desescarche del frigorífico El compartimento frigorífico está diseñado para el desescarche automático. La escarcha que se forma en la pared trasera se derrite y fluye a través de la tubería de desagüe al contenedor de vaporización sobre el compresor en la parte posterior del frigorífico, donde el calor generado por el compresor evaporará el agua. Precaución: Mantenga siempre libre el desagüe de la bandeja de frutas y verduras para asegurar el flujo normal de agua descongelada. Utilice la varilla suministrada para liberar cualquier obstrucción. Limpieza El frigorífico debe limpiarse regularmente para evitar la formación de malos olores.

• Desconecte la corriente antes de limpiar el frigorífico.

• Para la limpieza, no utilice un cepillo duro, un cepillo de acero, detergente, gasolina u otros disolventes, agua caliente, ácidos o álcalis.

• Limpie las gotas de agua en la superficie del frigorífico con un paño suave. (1) No utilice cantidades excesivas de agua para limpiar el frigorífico (2) Limpie el interruptor, la lámpara y el regulador de la temperatura con un paño seco

• Mantenga siempre limpia la junta de goma de la puerta

• Limpie la parte posterior y los lados del frigorífico regularmente. Interrupción del funcionamiento Si el corte de energía dura mucho tiempo, desenchufe el frigorífico y límpielo como se ha descrito anteriormente. Mantenga la puerta del frigorífico abierta cuando se corte la energía para evitar que los alimentos que queden en el compartimento produzcan malos olores Precaución: Se recomienda que el frigorífico no esté apagado Fallos de suministro eléctrico Incluso en verano, los alimentos pueden guardarse en la nevera durante unas horas después de un fallo de suministro eléctrico.

• No ponga alimentos adicionales en el frigorífico durante un fallo de suministro eléctrico.

• Evite abrir la puerta durante los fallos de suministro eléctrico. *Si se da aviso previo de un fallo de suministro eléctrico, haga un poco de hielo y colóquelo en un recipiente en la parte superior del compartimiento frigorífico. Precaución: la temperatura en el frigorífico subirá durante un corte de corriente o en caso de problemas técnicos, y el período de almacenamiento se reducirá. Durante las vacaciones

• Retire cualquier alimento del frigorífico si las vacaciones son cortas. Gire la perilla de selección de temperatura a la posición correcta y asegúrese de que la puerta del frigorífico esté bien cerrada.

• Si las vacaciones son largas, saque la comida del frigorífico y desconecte la electricidad. Cuando la escarcha del interior se derrita, limpie y seque el compartimento. Descarte

• Retire la puerta del frigorífico cuando se deshaga de él, en caso de que los niños pudieran quedar atrapados en él. Desplazamiento de frigorífico

• Desenchufe el frigorífico

• Asegure el estante y la bandeja de verduras con cintas adhesivas *Cierre bien la puerta con cinta adhesiva

PREGUNTAS Y RESPUESTAS

Los siguientes eventos no son problemas: La temperatura del frigorífico y del compresor aumentará y el compresor funcionará durante períodos comparativamente más largos cuando se enciende el frigorífico por primera vez

• Limpie las gotas de agua en la superficie externa del frigorífico con un paño suave.

• Cuando el frigorífico se abre con frecuencia o permanece abierto demasiado tiempo en épocas húmedas, la cavidad se humedece.

• Se oirá un ligero sonido cuando el refrigerante líquido circule o cuando el compresor se encienda y apague.

• Se oirá un ligero sonido cuando el agua descongelada caiga en el plato de evaporación.

• El compresor funcionará durante períodos comparativamente más largos si se almacenan cantidades excesivas de alimentos o si la temperatura ambiente es alta.

• El evaporador producirá olores si el compartimento no se limpia. Precaución: El frigorífico no debe volver a ponerse en marcha hasta que hayan transcurrido al menos cinco minutos. Por favor, determine la causa del problema antes de hacer cualquier reparación. Fenómeno Causas34 El frigorífico no se enciende.

• Mala conexión a la fuente de alimentación (enchufe, toma de corriente y fusible)

• El regulador de temperatura está en la posición 0

• Baja tensión La lámpara no parpadea.

• Fuente de alimentación no conectada

• El regulador de temperatura está en la posición 0 Ruido excesivo

• Posicionamiento no equilibrado

• Contacto entre el frigorífico y una pared u otro artículo El compresor funciona durante un largo período de tiempo o la temperatura no alcanza el punto de ajuste.

• Primera puesta en marcha

• Demasiados alimentos almacenados

• Apertura frecuente de la puerta del frigorífico debido al calor

• El regulador de temperatura no se ha configurado correctamente.

• El frigorífico está expuesto a la luz solar directa o cerca de una fuente de calor

• Mala ventilación o suciedad en el condensador Los alimentos se secan

• Los alimentos no están cubiertos o sellados correctamente Olor extraño

• Falta de sellado adecuado de los alimentos

• Pudrición de alimentos dentro del frigorífico

• El frigorífico debe limpiarse. Consulte el apartado "Limpieza"35

POSICIONAMIENTO E INSTALACIÓN DEL

1. Una vez desembalado el electrodoméstico, compruebe que la tensión de

alimentación es la misma que la de la red indicada en la placa de datos eléctricos.

2. Si la dirección de apertura de la puerta es la requerida, vaya al Punto 3. De

lo contrario, invierta la posición de las bisagras. Para ello, coloque cuidadosamente los espaciadores de usuario en su parte posterior para evitar aplastar las tuberías del condensador y dañar la unidad compresora 2a Retire el perno P de la bisagra inferior. 2b Retire la bisagra inferior A y libere la puerta. 2c Retire la bisagra superior B e instale la bisagra A en el lado opuesto 2d Retire el soporte inferior L. 2e Vuelva a colocar la puerta y la bisagra B en el lado izquierdo. 2f Vuelva a colocar el soporte inferior L en el lado opuesto. Al instalar el electrodoméstico, recuerde lo siguiente A No lo instale cerca de fuentes de calor como calentadores, radiadores, cocinas, etc. o a la luz directa del sol. B Asegúrese de que durante el desescarche automático, el agua de la pared trasera del compartimento entre en el canal de desagüe. C Después de colocar el aparato en su posición final, déjelo durante al menos una hora antes de conectarlo a la red eléctrica. D Asegúrese de que el aparato funciona correctamente antes de colocar cualquier alimento en él. PRECAUCIÓN: NO INSTALE EL ELECTRODOMÉSTICO CERCA DE NINGUNA FUENTE DE CALOR Y DEJE UN ESPACIO DE AL MENOS 5 CM POR ENCIMA DE

INSTALACIÓN EN LA CARCASA DEL MÓDULO COLUMNA Las dimensiones de la carcasa del módulo columna deben coincidir con las indicadas en la figura. 3 introduzca el aparato en la carcasa contra el panel lateral adyacente a la abertura. 3a ajuste el pie hasta que el panel superior no esté en contacto con la unidad, y fije la parte superior del aparato, utilizando los tornillos suministrados, en el panel pretaladrado sobre el panel delantero. 3b Fije la parte inferior del aparato a la pared de la unidad utilizando los soportes especiales. 3c Fije las dos patas inferiores en los orificios de la base de la unidad. 3d en su caso, aplique la junta de estanqueidad de plástico. 3e Fije la pieza X con tornillos en la puerta del electrodoméstico. 3f Después de ajustar la puerta de la carcasa, ajuste la parte deslizante Y con tornillos.36

Coloque diferentes alimentos en diferentes compartimentos de acuerdo con la tabla siguiente. Compartimentos del frigorífico Tipo de alimento Puerta o balcones del compartimento del frigorífico

• Alimentos con conservantes naturales, como mermeladas, zumos, bebidas y condimentos.

• No almacene alimentos perecederos. Cajón de verdura

• Las frutas, hierbas y verduras deben colocarse por separado en el recipiente de verdura.

• No guarde plátanos, cebollas, patatas ni ajos en el frigorífico. Estante del frigorífico - central

• Productos lácteos, huevos Estante del frigorífico - superior

• Alimentos que no necesitan cocinarse, como alimentos listos para comer, carnes delicatessen y sobras.. Cajones del congelador/ bandeja

• Alimentos para almacenamiento a largo plazo.

• Cajón inferior para carne cruda, aves de corral y pescado.

• Cajón central para verduras congeladas y patatas fritas.

• Bandeja superior para helado, fruta congelada y productos horneados congelados.

• Se sugiere ajustar la temperatura a 4°C en el compartimento del frigorífico y, si es posible, a - 18°C en el compartimento del congelador.

• Para la mayoría de las categorías de alimentos, el tiempo de almacenamiento más largo en el compartimento del frigorífico se logra con temperaturas más frías. Dado que algunos productos en particular (como frutas y verduras frescas) pueden dañarse con temperaturas más frías, se sugiere mantenerlos en los cajones de verduras, siempre que haya. Si no hay, mantenga un ajuste medio del termostato.

• Para alimentos congelados, consulte el tiempo de almacenamiento escrito en el envase de los alimentos. Este tiempo de almacenamiento se consigue siempre que el ajuste respete las temperaturas de referencia del compartimento (una estrella -6°C, dos estrellas -12°C, tres estrellas -18°C).POSICIONAMIENTO Instale el aparato en un lugar donde la temperatura ambiente corresponda a la clase climática indicada en la placa de características del aparato: - Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C» - Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C» - Subtropical (ST): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 38 °C» - Tropical (T): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 43 °C»

Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un período de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo. Mangos de puerta, bisagras, bandejas y cestos, durante un período de, como mínimo, siete años, y juntas de puerta durante un período de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo;

GARANTÍA La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 meses para Argelia. En Túnez no se requiere garantía legal.
