MANUAL DE USUARIO B002H2AC4N4 Tripp Lite

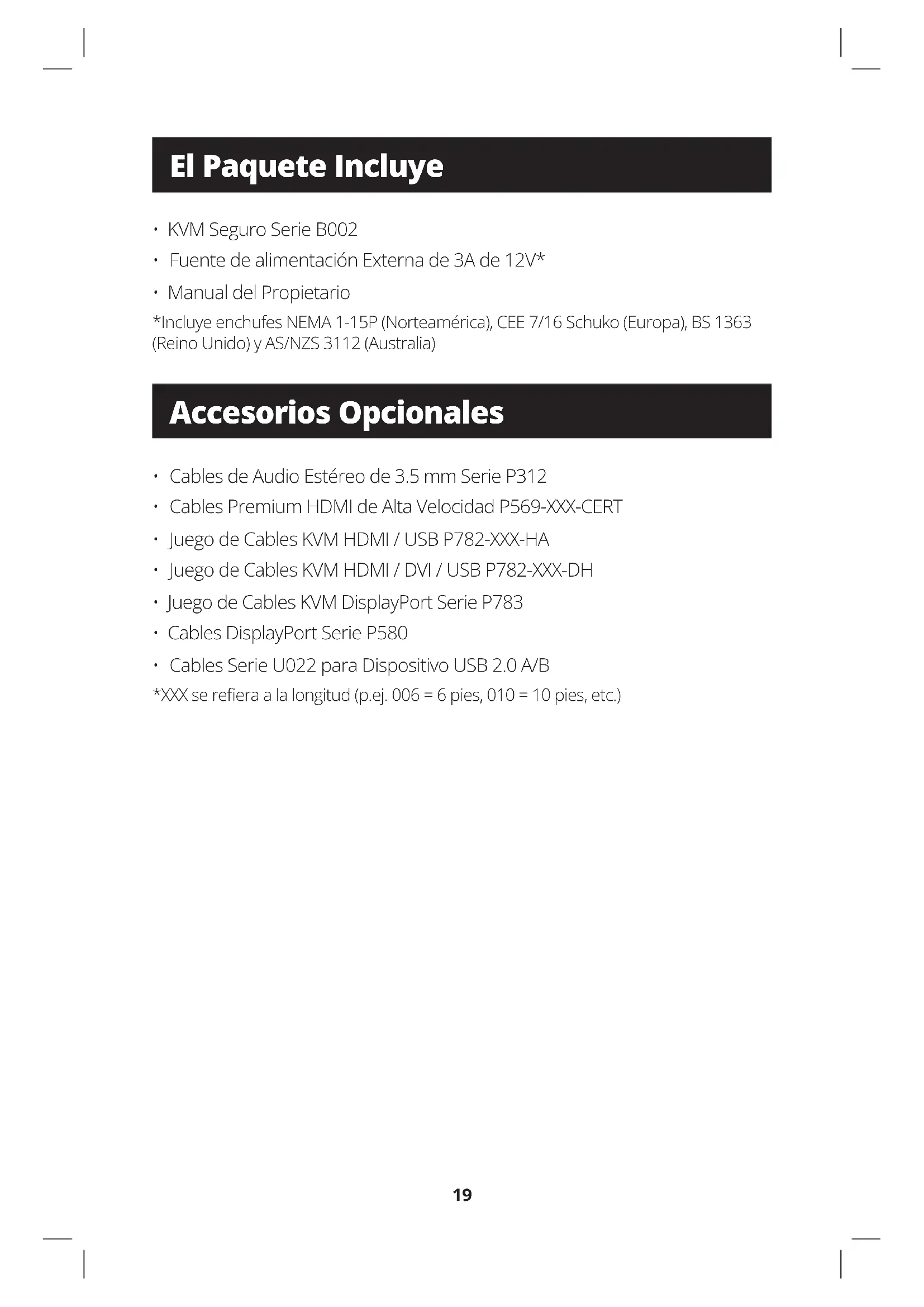

• Fuente de alimentación Externa de 3A de 12V*

• Manual del Propietario *Incluye enchufes NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia)

• Cables de Audio Estéreo de 3.5 mm Serie P312

• Cables Premium HDMI de Alta Velocidad P569-XXX-CERT

• Juego de Cables KVM HDMI / USB P782-XXX-HA

• Juego de Cables KVM HDMI / DVI / USB P782-XXX-DH

• Juego de Cables KVM DisplayPort Serie P783

• Cables DisplayPort Serie P580

• Cables Serie U022 para Dispositivo USB 2.0 A/B *XXXsereeraalalongitud(p.ej.006=6pies,010=10pies,etc.) El Paquete Incluye Accesorios Opcionales20

• Monitor DisplayPort, DVI* o HDMI Nota: El número de pantallas necesarias puede determinarse a partir del nombre del modelo. El número que precede directamente a la "A" en el nombre del modelo indica cuántos monitores pueden conectarse al KVM.

• Ratón y teclado USB con cable sin funciones de hub interno o dispositivo compuesto*

• Computadora con un puerto DisplayPort, DVI o HDMI

• Computadora con un puerto USB disponible (USB 2.0 necesario para la compatibilidadconlaTarjetadeAccesoComún[CAC])

• Computadora con un puerto de 3.5 mm para audio estéreo disponible

• Bocinas con un puerto de audio estéreo de 3.5 mm

• Dispositivos de autenticación de usuarios autorizados: dispositivos USB identicadoscomodeautenticacióndeusuarios(clasebase0Bh,por ejemplo,lectordetarjetasinteligentes,lectorPIV/CAC,Tokenolector biométrico)

• Compatible con todos los principales sistemas operativos **No es compatible con teclado y mouse inalámbricos

• CerticadoparaNIAP/PerldeProteccióndeCriteriosComunespara Switches Periféricos Compartidos, Versión 4.0.

• Cambie con seguridad entre ordenadores (hasta 8) con distintos niveles de seguridad.

• AlgunosmodelospermitenlaconexióndeTarjetasdeAccesoComún [CAC],lectoresbiométricosyotroslectoresdetarjetasinteligentes.

• Los modelos DisplayPort admiten resoluciones de video de hasta 3840 x 2160 @ 30 Hz. Los modelos HDMI admiten resoluciones de hasta 3840 x 2160 @ 60 Hz.

• Protección contra Manipulación: Los Switches internos contra manipulación desactivan el KVM si se abre el gabinete, provocando que quede inoperable. Cuando estén desactivados, los LED del panel frontal parpadearán repetidamente y el zumbador interno sonará repetidamente. Esto también puede ser causado por el agotamiento de la batería interna, quetieneunavidaútildemásde10años.Abrirelgabinetedesactivarála unidad y anulará la garantía. Requisitos del Sistema Características21 Características

• Sellos de Evidencia de Manipulación Indebida: El gabinete de la unidad está protegido con sellos de evidencia de manipulación indebida para proporcionar una evidencia visual si la unidad ha sido manipulada o comprometida. Eliminar estas etiquetas anulará la garantía.

• Firmware Protegido: La unidad cuenta con una protección especial queimpidelareprogramaciónolecturadelrmware,protegiendocontra intentos de alterar la lógica del KVM.

• Alto Aislamiento en Canales de USB: Se utilizan optoacopladores para mantener las rutas de datos USB eléctricamente aislados entre sí, evitando la fuga de datos entre los puertos.

• Emulación Segura de EDID: ElaprendizajeyemulaciónsegurosdeEDID evitan que los datos sean transmitidos de manera indeseada e insegura a través de la línea DDC.

• Borrado Automático del Buer del Teclado: Elbuerdeltecladose borra automáticamente tras la transmisión de datos, por lo que no queda información almacenada en el switch.

• Sin Buer de Memoria:Laúnicaformadeaccederalosordenadores conectados es a través del botón interruptor. Los métodos para alternar entrepuertoscomomenúenpantalla(OSD)ycomandosdeteclasrápidas han sido excluidos para asegurar mayor integridad de la información.22

• Lea todas las instrucciones y guárdelas para referencia futura.

• Siga todas las advertencias e instrucciones indicadas en el dispositivo.

• Nocoloqueeldispositivosobresuperciesinestables(carro,soporte, mesa,etc.).Sisecaeeldispositivo,sepuedencausardañosseveros.

• No utilice el dispositivo cerca del agua.

• Nocoloqueelequipocercaosobreradiadoresorejillasdecalefacción.El gabinete del dispositivo contiene ranuras y aberturas para permitir una ventilaciónadecuada.Paragarantizarunfuncionamientoconableypara proteger contra el sobrecalentamiento, estas aberturas nunca deben ser bloqueadas o cubiertas.

• Eldispositivonuncadebecolocarsesobreunasupercieblanda(cama, sofá, alfombra, etc.), ya que esto bloqueará sus aberturas de ventilación. Del mismo modo, el aparato no debe colocarse en un recinto empotrado a menos que se le haya proporcionado una ventilación adecuada.

• Nunca derrame líquido de ninguna clase en el dispositivo.

• Desenchufe el aparato de la toma en la pared antes de limpiarlo. No use limpiadoreslíquidosoenaerosol.Utiliceunpañohúmedoparalimpiarlo.

• El dispositivo debe funcionar con el tipo de fuente de alimentación como se indica en la etiqueta de marcado. Si usted no está seguro del tipo deenergíadisponible,consulteasudistribuidorocompañíalocalde electricidad.

• Nopermitaquealgúnobjetoseapoyesobreelcabledealimentaciónoel cableado. Conduzca el cable de alimentación y el cableado de modo que no se puedan pisar o tropezar con ellos.

• Siseutilizauncabledeextensiónconestedispositivo,asegúresedequela clasicacióntotaldeamperiosdetodoslosproductosconectadosalcable noexcedalaclasicacióndeamperiosdelcabledeextensión.Asegúrese dequeeltotalespecicadodetodoslosproductosenchufadosenlatoma en la pared no supere los 15 amperios.

• Coloque cuidadosamente los cables del sistema y los cables de alimentación.Asegúresedequenadaquedesobreloscables.

• Para ayudar a proteger su sistema de aumentos y disminuciones repentinos en el suministro eléctrico, se recomienda enchufar sus dispositivos a un protector contra sobretensiones, un acondicionador de línea o una fuente de alimentación ininterrumpida (UPS).

• Cuando conecte o desconecte la energía de fuentes de alimentación de conexión directa, observe las siguientes indicaciones: Instrucciones de Seguridad Importantes23 Instrucciones de Seguridad Importantes o Instale la fuente de alimentación antes de conectar el cable de alimentación a la fuente de alimentación. o Desconecte el cable de alimentación antes de retirar la fuente de alimentación. o Si el sistema tiene varias fuentes de alimentación, desconecte la alimentación del sistema, desenchufando todos los cables de alimentación de las fuentes de alimentación.

• Nuncaintroduzcaningúntipodeobjetoporlasranurasdelgabinete. Puedentocarpuntosdevoltajepeligrosooprovocaruncortocircuitoen las partes, dando por resultado un riesgo de incendio o descarga eléctrica.

• Si se da alguna de las siguientes condiciones, desenchufe el dispositivo delatomaenlaparedylléveloaunserviciotécnicocualicadoparasu reparación. oElcabledealimentaciónoclavijasehadañadoodesgastado. o Se ha derramado líquido en el dispositivo. o El dispositivo ha estado expuesto a la lluvia o al agua. oEldispositivosehacaídooelgabinetesehadañado. o El dispositivo muestra un cambio evidente en el rendimiento, lo que indica la necesidad de servicio. o El dispositivo no funciona normalmente cuando se siguen las instrucciones de funcionamiento.

• Ajustesóloloscontrolesqueguranenelmanualdeinstrucciones.Un ajusteincorrectodeotroscontrolespuedeprovocardañosquerequerirán untrabajoextensivoporuntécnicocalicadopararepararlos.

• EstedispositivoestádiseñadoparasistemasdedistribucióndeenergíaTI conunvoltajedehasta230Ventrefases.

• Paraevitardañosensuinstalación,esimportantequetodoslos dispositivos estén correctamente conectado a tierra.

• Eldispositivoestáequipadoconunaclavijade3hilosconconexióna tierra.Estaesunacaracterísticadeseguridad.Sinopuedeinsertarlaclavija en el tomacorrientes, comuníquese con un electricista para que reemplace eltomacorrientesporunoqueacepteestetipodeclavija.Notratede anularlanalidaddelaclavijacontomadetierra.Siempreobservelos códigos de cableado locales o nacionales.

• ¡Advertencia! Si se reemplaza la batería con un tipo incorrecto de batería, existe un riesgo de explosión. No intente dar servicio al dispositivo usted mismo. Solicite todo servicio al personal de servicio calicado.24 Nota: Antes de proceder a la instalación, asegúrese de que todos los dispositivos que se van a conectar al KVM estén apagados.

1. Utilizando cables de audio/video apropiados para su modelo de switch,

conecte el puerto de salida de video de cada computadora que vaya a añadiralospuertosdeentradadevídeodelKVM. Nota: Los modelos con capacidad para dos monitores requieren dos puertos de video disponibles por cada computadora.

2. Con los cables USB A/B para dispositivos, conecte un puerto USB en cada

computadoraquevayaaañadiralpuertodeentradaUSBdelKVM.Se necesitancablesUSBA/BadicionalesparalasconexionesCAC(tarjetade accesocomún),yaquehaypuertosUSBindependientesenelKVMpara las conexiones CAC y K/M.

3. Utilizando cables de audio estéreo de 3.5 mm, conecte la salida de audio

de cada computadora que vaya a agregar a los puertos de entrada de audio del KVM.

4. Utilizando el cable de audio/video adecuado, conecte un monitor

apropiado para su modelo de switch al puerto de salida de vídeo de la consola KVM.

5. Conecte un teclado y un mouse USB con cable al teclado USB de la

consola del KVM. Nota: Los teclados y mouses con un hub USB interno o dispositivo compuesto no son compatibles Teclados y ratones inalámbricos no son compatibles.

6. Conecte unos altavoces al puerto de salida de audio de la consola del

KVM utilizando un cable de audio estéreo 3.5 mm. Nota: Los micrófonos o audífonos con micrófono no son compatibles.

7. Conecte un lector CAC al puerto CAC de la consola del KVM.

Nota: Los lectores CAC con fuentes de alimentación externa no son compatibles. El KVM nalizará una sesión abierta al retirar el lector CAC o el dispositivo de autenticación conectados.

8. Encienda el KVM conectando la fuente de alimentación externa incluida y

enchufándola a un protector de sobretensión, una unidad de distribución de energía (PDU) o una fuente de alimentación ininterrumpida (UPS). Instalación25 Instalación

9. Encienda todas las computadoras y el monitor conectados. Los LED del

panel frontal empezarán a destellar. Nota: La computadora conectada al puerto 1 siempre se seleccionará de manera predeterminada tras el encendido.

10. Para cambiar entre las computadoras conectadas, simplemente pulse el

botón de entrada deseado en panel frontal del KVM. Si se selecciona un puerto de entrada, se encenderá el LED de ese puerto. Nota: El KVM nalizará una sesión abierta al cambiar a otra computadora.26 LEDs del KVM LED de selección de puerto

• Cuando el LED esté apagado, el puerto correspondiente no está seleccionado.

• Cuando el LED esté encendido, el puerto correspondiente está seleccionado.

• CuandoelLEDparpadea,seestáproduciendoelprocesodeaprendizaje EDID. LED de Botón

• Cuando el LED del botón de un puerto no seleccionado está apagado, el puerto correspondiente no está seleccionado.

• Cuando el LED del botón del puerto seleccionado está apagado, se inhabilita la funcionalidad CAC para el puerto correspondiente.

• Cuando el LED del botón esté encendido, el puerto correspondiente está seleccionado y la funcionalidad CAC está activada.

• Cuando el LED del botón parpadea, se está produciendo el proceso de aprendizajeEDID. LED de selección de puerto y botones

• Cuando todos los LED de selección de puerto y de los botones estén destellando simultáneamente, el USB periférico conectado al puerto del teclado o el mouse de la consola ha sido rechazado. LED del Puerto de Video de la Consola

• Cuando el LED está apagado, no hay un monitor conectado.

• Cuando el LED está iluminado, está conectado un monitor.

• Cuando el LED esté destellando, hay un problema con EDID. Vuelva a conectar la alimentación del KVM para resolver estos problemas. LED del Puerto CAC de la Consola

• Cuando el LED esté apagado, un dispositivo CAC no está conectado.

• Cuando el LED está encendido, un dispositivo CAC autorizado y funcional está conectado.

• Cuando el LED está destellando, está conectado un periférico que no contiene CAC.27 Funcionalidades Misceláneas del KVM Nota: Los pasos siguientes son para el administrador del sistema solamente. Desactivación de la Funcionalidad CAC Para desactivar el CAC de cualquier puerto del switch KVM (todos los puertos CAC están activados como predeterminados), utilice los botones del panel frontal para cambiar el KVM al puerto cuyo modo CAC desea cambiar. Una vez seleccionado, el LED del botón del puerto seleccionado se iluminará en azul para indicar que la funcionalidad CAC está activada. Presione y mantenga presionado el botón durante 3 segundos hasta que el LED del botón se apague. La funcionalidad CAC para el puerto ahora está desactivada. Habilitado de la Funcionalidad CAC Para activar CAC para cualquier puerto en el KWM, utilice los botones en el panel frontal para cambiar el KVM al puerto cuyo modo CAC desea cambiar. Unavezseleccionado,elbotónLEDparaestecanalespecícodebeestar apagado para indicar que está desactivada la funcionalidad CAC. Presione y mantenga presionado el botón durante 3 segundos hasta que el LED del botón se apague. La funcionalidad CAC para el puerto ahora está activada. Conguración del Puerto CAC Nota: Los pasos siguientes son para el administrador del sistema. LaconguracióndepuertoCACesunacaracterísticaopcional,permitiendo el registro de cualquier periférico USB para operar con el KVM. Sólo se puede registrar un periférico a la vez y sólo el periférico registrado será capaz de operar con el KVM. Si se conecta al puerto USB-A CAC un periférico distinto del periférico registrado, no va a funcionar. Cuando no se registre periférico alguno el KVM por defecto funcionará con cualquier lector CAC. Para congurarelpuertoUSB-ACAC,ejecutelassiguientesinstrucciones. Nota: Solo se requiere una computadora conectada al puerto 1 para esta operación.

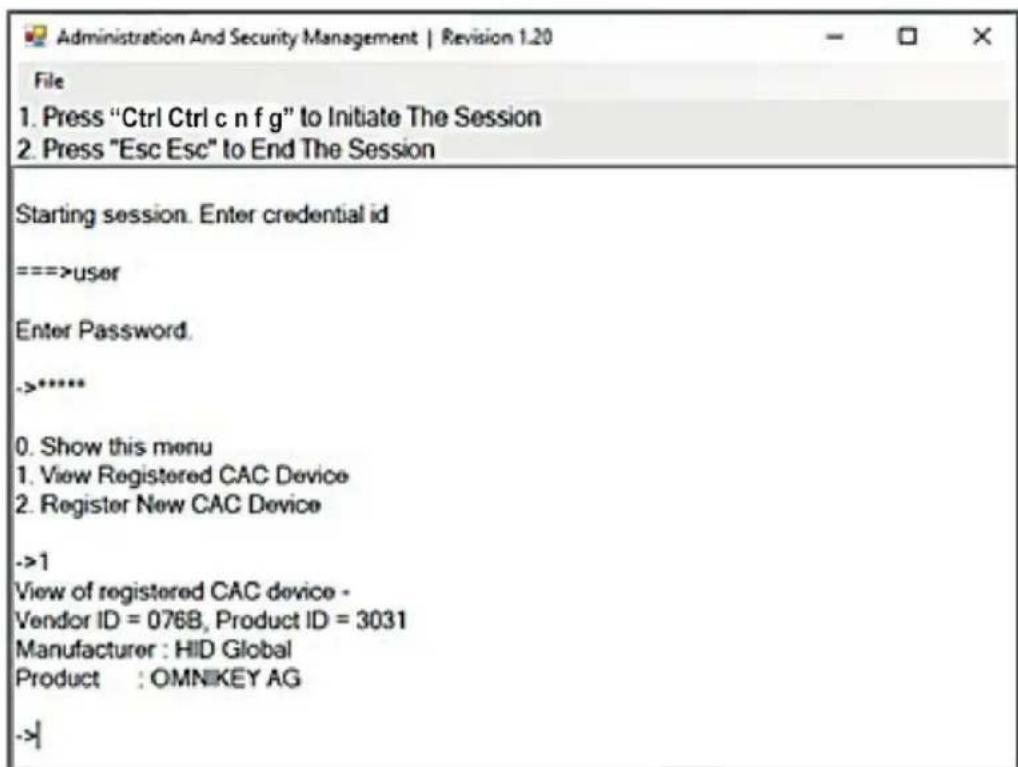

1. Desde la computadora conectada, descargue la Herramienta de

Administración y Gestión de la Seguridad de TrippLite.Eaton.com/support.

2. Unavezdescargada,ejecuteelarchivoejecutabledelaHerramienta

de administración y Gestión de la Seguridad. Aparecerá la pantalla de Administración y Gestión de la Seguridad.28 Funcionalidades Misceláneas del KVM

3. Inicie la sesión pulsando el siguiente comando de acceso directo, una tecla

tras otra. [Ctrl][Ctrl][c][n][f][g]

4. Alnalizarelcomando,elratónconectadoalKVMdejarádefuncionar.Un

mensajeapareceráparaingresarlaIDdelaCredencial.

5. Inicie la sesión introduciendo el nombre de usuario predeterminado

7. Seleccionelaopción2delmenúdesupantallaypulseIntro.

8. Conecte el dispositivo periférico USB que desea registrar al puerto USB-A

CAC de la consola en el KVM. Espere hasta que el KVM esté leyendo la información del nuevo periférico.

9. Una vez completado el registro, el KVM mostrará la información del

periféricoreciénconguradoenlapantallayvibrará3veces. Nota: La sesión abierta nalizará inmediatamente cuando se retire el dispositivo CAC registrado.29 Funcionalidades Misceláneas del KVM AUDITORÍA: Vaciado del Registro de Eventos Nota: Los pasos siguientes son para el administrador del sistema. El registro de eventos es un informe detallado de actividades críticas guardados en el KVM o memoria del KVM. Para ver o desechar el registro de eventos,ejecutelasinstruccionessiguientes. Nota: Solo se requiere una computadora conectada al puerto 1 para esta operación.

1. Abra el Programa de Administración y Gestión de la Seguridad (consulte la

seccióndeAprendizajedeEDIDparaobtenerinstruccionesdedescarga). Aparecerá la pantalla de Administración y Gestión de la Seguridad.

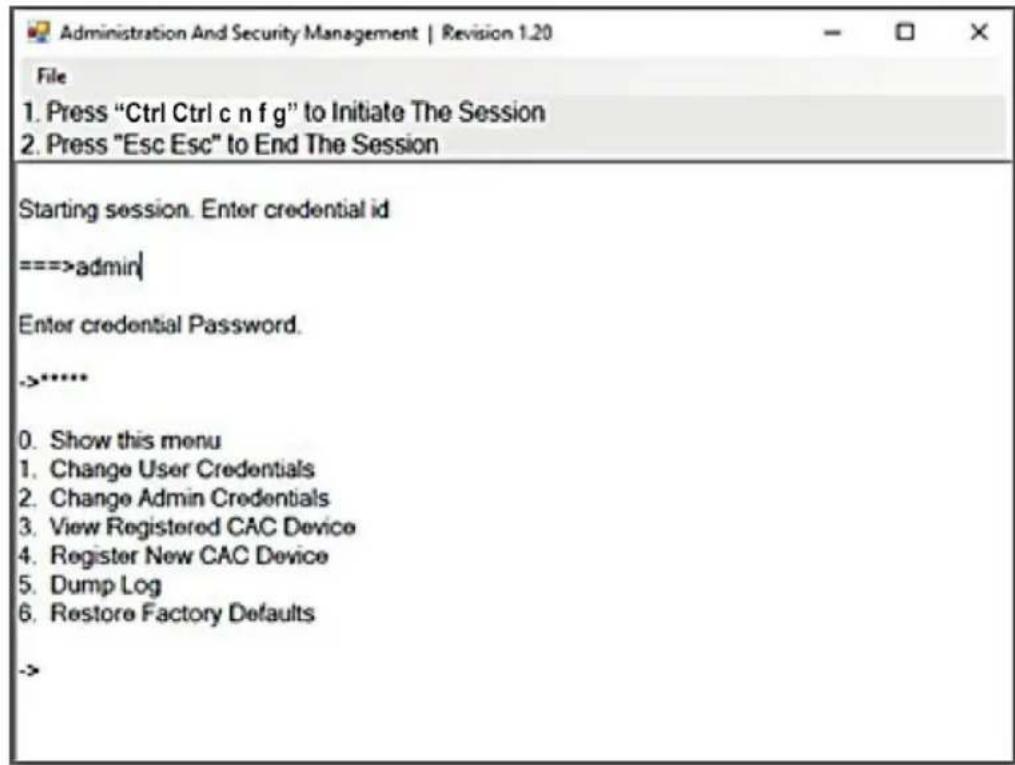

2. Inicie la sesión pulsando el siguiente comando de acceso directo. Toque

una tecla a la vez. [Ctrl][Ctrl][c][n][f][g]

3. Alnalizarelcomando,elratónconectadoalKVMdejarádefuncionar.Un

mensajeapareceráparaingresarlaIDdelaCredencial.

4. Inicie sesión introduciendo el nombre de usuario predeterminado "admin"

6. SoliciteunVaciadodeRegistroseleccionandolaopción5enelmenú.30

Funcionalidades Misceláneas del KVM RESTAURAR: Restablece los Valores de Fábrica Nota: Los pasos siguientes son para el administrador del sistema. Restaurar Valores de Fábrica restablecerá todos los parámetros del KVM a su estado original:

• Se eliminará el registro del puerto CAC

• Los parámetros del KVM se restaurarán a los valores de fábrica Pararestaurarlosvalorespredeterminadosdefábrica,ejecutelossiguientes pasos. Nota: Solo se requiere una computadora conectada al puerto 1 para esta operación.

1. Abra el Programa de Administración y Gestión de la Seguridad (consulte

lasecciónConguracióndelpuertoCACparaobtenerinstrucciones de descarga). Aparecerá la pantalla de Administración y Gestión de la Seguridad.

2. Inicie la sesión pulsando el siguiente comando de acceso directo, una tecla

tras otra. [Ctrl][Ctrl][c][n][f][g]

3. Alnalizarelcomando,elratónconectadoalKVMdejarádefuncionar.Un

mensajeapareceráparaingresarlaIDdelaCredencial.

4. Inicie sesión introduciendo el nombre de usuario predeterminado "admin"

6. Seleccione la opción "Restaurar valores predeterminados de fábrica" en el
