Tipo de producto	Tocadiscos
Marca	Fenton
Modelo	RP140
Velocidades de reproducción	33, 45, 78 revoluciones por minuto
Entrada para auriculares	Jack 3,5 mm
Puerto USB	Sí, para conexión a PC (audio digital)
Salida de línea	Sí, coaxial a nivel de línea (no conectar a entrada phono)
Altavoces integrados	Estéreo
Adaptador para 45 RPM	Incluido
Parada automática	Sí, conmutable (ON/OFF)
Alimentación	Red 220-240 V~, 50 Hz mediante adaptador DC 5 V
Dimensiones (aprox.)	400 x 300 x 100 mm
Peso (aprox.)	3,5 kg
Batería recargable	Sí, acumulador de plomo (recargar cada 3 meses si no se usa)
Limpieza	Paño seco únicamente, no usar productos químicos
Seguridad	No abrir la carcasa, evitar la humedad, usar piezas originales
Garantía	Condicionada al cumplimiento de las instrucciones de uso
Temperatura de uso	5 °C a 35 °C
Piezas de repuesto y reparabilidad	Reparación por técnico especializado, se requieren piezas originales

Preguntas frecuentes - RP140 Fenton

¿Cómo conectar el tocadiscos Fenton RP140?

Conecte el adaptador de corriente suministrado al puerto DC IN (13) del tocadiscos, luego enchufe el adaptador a una toma de pared de 220-240 V. Encienda el tocadiscos girando el botón Power (7) en sentido horario.

¿Por qué no gira mi disco?

Verifique que el interruptor Auto Stop (6) esté en posición ON si desea un arranque automático. Asegúrese de que el brazo de lectura esté desbloqueado (9) y colocado sobre el disco. El tocadiscos debe estar encendido y la velocidad (33/45/78) correctamente seleccionada.

¿Cómo ajustar la parada automática?

Use el interruptor Auto Stop (6) en la parte trasera. En ON, el tocadiscos se detiene automáticamente al final del disco. En OFF, la reproducción continúa. Si el disco se detiene demasiado pronto o no se detiene, cambie el interruptor a la posición opuesta.

¿Puedo grabar mis vinilos en una computadora?

Sí, conecte el tocadiscos a su computadora a través del puerto USB (12). Instale el software Audacity (incluido o descargable). Seleccione 'Stereo Mix' como fuente de grabación y configure la entrada de audio USB en las preferencias de Audacity.

¿Cómo limpiar la aguja del cartucho?

Use un cepillo suave o un paño sin pelusa ligeramente húmedo. Nunca use productos químicos. Cuando no use el tocadiscos, vuelva a colocar la protección desmontable sobre la aguja.

¿Qué hacer si el sonido es débil o distorsionado?

Aumente el volumen con el botón (7). Verifique que los altavoces no estén obstruidos. Si usa la salida de línea (14), asegúrese de conectarla a una entrada de línea (no phono). Limpie la aguja y el disco.

¿Cómo usar el adaptador para 45 RPM?

Coloque el adaptador (2) en el eje central del plato antes de colocar un disco de 45 RPM. Asegúrese de que la velocidad esté ajustada a 45 RPM con el interruptor (5).

¿Puedo escuchar con auriculares?

Sí, conecte sus auriculares a la entrada para auriculares (8) de 3,5 mm. El volumen se ajusta con el mismo botón (7) que los altavoces. El sonido de los auriculares es estéreo.

¿Cuál es la vida útil de la batería recargable?

El tocadiscos contiene un acumulador de plomo. Para prolongar su vida útil, recárguelo cada tres meses si no lo usa. Si está dañada, reemplácela por un modelo idéntico y recicle la anterior.

¿Qué hacer en caso de mal funcionamiento o daño?

No intente repararlo usted mismo. Contacte a un técnico especializado o a su distribuidor. Use solo piezas originales. Cualquier modificación anula la garantía.

MANUAL DE USUARIO RP140 Fenton

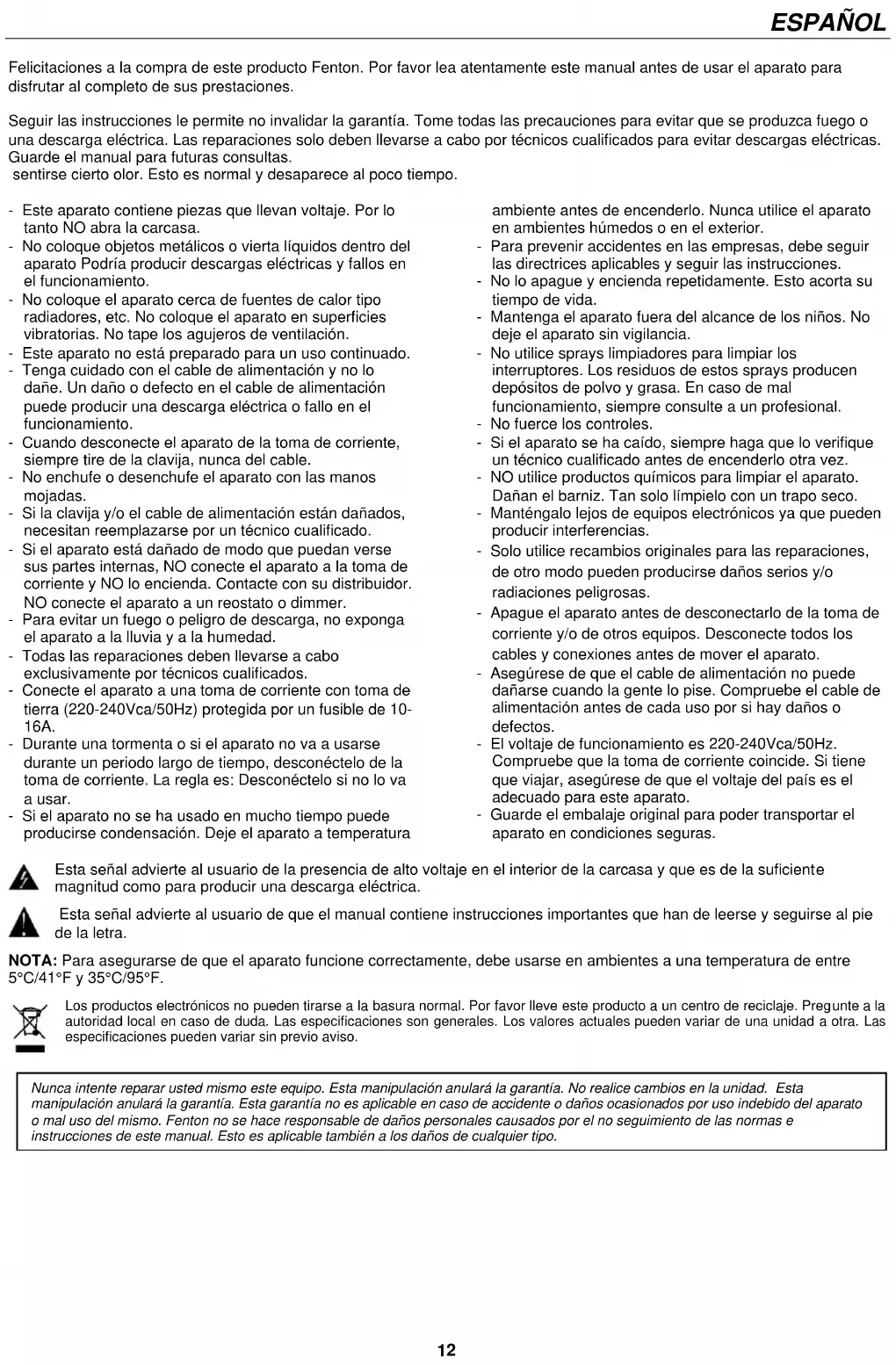

Felicitaciones a la compra de este producto Fenton. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Fenton no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

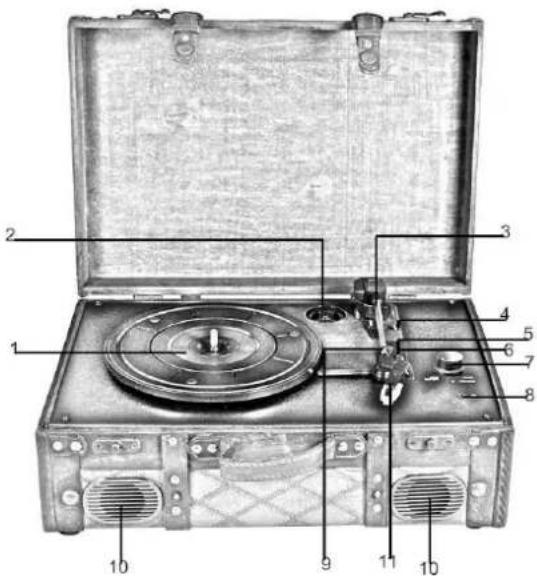

1. Plato

Ponga su disco de vinilo aquí.

1. 45RPM Adaptador

Este adaptador le permite reproducir discos de 45RPM.

1. Brazo

El brazo fijo se puede levantar y bajar a mano, o presionando la palanca elevar / bajar.

1. Palanca del brazo del tono

Levanta y baja el brazo de tono.

1. Interruptor 33 / 45 / 78 RPM

Este interruptor controla las RPM del plato giratorio.

1. Interruptor Autostop ON/OFF

Este interruptor activa o desactiva la parada automática. Cuando la parada automática está activada, la plataforma comenzará a girar tan pronto como el brazo de tono se coloque sobre la grabación y dejará de girar cuando haya llegado al final de la grabación. Algunos discos de vinilo se detienen antes del final o no se detienen cuando se llega al final. En este caso, ajuste Auto-stop a OFF.

1. Control Power y Volúmen

Para encender el plato, gire este botón en el sentido de las agujas del reloj hasta que haga clic. Cuando esté encendido,

utilice este mando para ajustar el volumen de los altavoces y auriculares internos. Para apagar el reproductor de discos, gire este botón en sentido contrario a las agujas del reloj hasta que haga clic.

1. Entrada de auriculares

Conecte los auriculares con este conector de jack de 3,5 mm.

1. Clip de brazo

Esta pinza de brazo especialmente diseñada asegura el brazo mientras está en reposo o cuando no está en uso. El clip de brazo ha sido diseñado para permanecer en la posición de arriba mientras está desbloqueado.

1. Altavoces

Altavoces estéreo integrados.

1. Cápsula

Cuando el plato giratorio no está en uso, es recomendable colocar la cubierta de protección extraíble en la cápsula.

1. Puerto USB

Utilice el cable USB incluido para conectar el plato giratorio a su computadora. La conexión USB enviará audio a su computadora.

1. Puerto DC IN

Conexión del adaptador de alimentación de 5Volt / DC.

1. Salida Linea

El audio de un disco de vinilo que se reproduce se envía a esta salida de audio coaxial de nivel de línea. No debe conectarse a dispositivos de entrada de phono.

USB DC 5V OUT 12 13 14

OPERACIÓN

1. Conecte el reproductor de discos con el adaptador de corriente y conecte el otro extremo a una toma de corriente de pared.

2. Retire la cubierta protectora blanca de la aguja tirando suavemente hacia la parte delantera de la unidad por primera vez

3. Coloque un disco de vinilo en el plato giratorio y seleccione la velocidad deseada (33/45/78RPM) según el registro.

4. Abra la abrazadera del brazo para liberarlo. Mueva suavemente el brazo y coloque la aguja en la posición deseada del disco y el tocadiscos empezará a sonar.

5. Gire la perilla de control de volumen en sentido horario para ajustar el volumen.

6. Para un mejor rendimiento y mantenimiento del producto, desenchufe el plato giratorio cuando no esté en uso.

Nota: Si el interruptor AUTO STOP ON / OFF está activado, el disco se detendrá automáticamente cuando termine. Si el control de parada automática está desactivado, el registro NO se detendrá automáticamente cuando haya terminado.

CONECTANDO CON EL PC

El software incluido es una aplicación de terceros y por lo tanto Fenton no maneja ninguna pregunta o problema con respecto al software.

1. Encienda el ordenador
2. Coloque el interruptor principal de alimentación en la parte posterior del plato giratorio en la posición "on"
3. Si la computadora se arranca, conecte el plato giratorio. El equipo ahora instalará los controladores.
4. Después de instalar los controladores, debe instalar el software Audacity.

Usuarios de Windows: inserte el CD o descargue el software más Nuevo via http://audacity.sourceforge.net

Usuarios de MAC: descargue el software más Nuevo via http://audacity.sourceforge.net

CONFIGURACIÓN DEL SOFTWARE

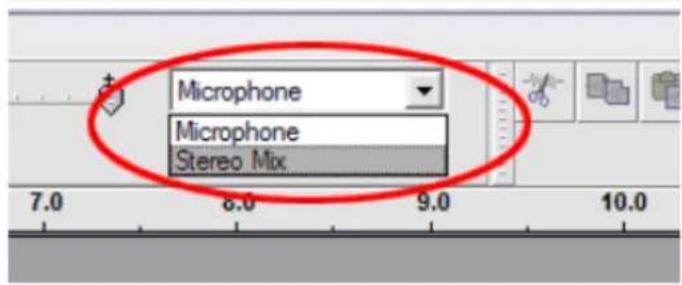

1. Haga clic en Micrófono en el menú desplegable y seleccione "Stereo Mix".

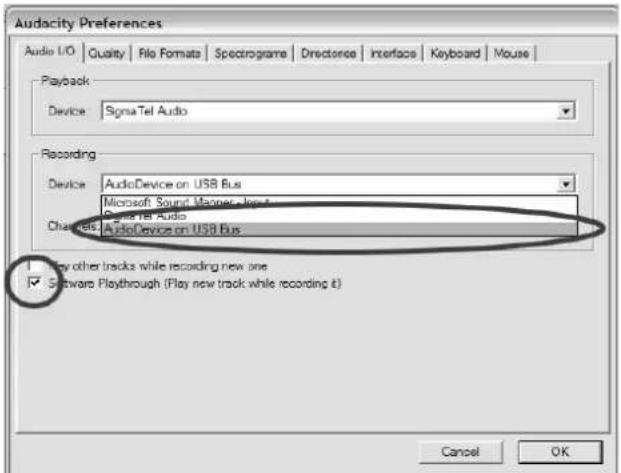

1. Seleccione el menú "Editar" y luego "Preferencias"

Seleccione el dispositivo de audio USB en la selección "Grabación" como se muestra. Seleccione "Reproducción de software" para escuchar el audio durante la grabación.

1. Una vez completadas las configuraciones anteriores, estará listo para la grabación. Si todavía tiene dificultades para encontrar el plato USB, pruebe a comprobar la configuración del sistema o el panel de control para ajustar los ajustes de entrada de audio desde el panel de control de sonido.

Nota: El software adjunto de Audacity es sólo de referencia. Para obtener más información y la última versión del software, consulte el sitio web: http://www.audacity
