Produkttyp	Plattenspieler
Marke	Fenton
Modell	RP140
Lesegeschwindigkeiten	33, 45, 78 U/min
Kopfhörereingang	3,5-mm-Klinke
USB-Anschluss	Ja, für PC-Verbindung (digitales Audio)
Line-Ausgang	Ja, koaxial Line-Pegel (nicht an Phono-Eingang anschließen)
Integrierte Lautsprecher	Stereo
45-RPM-Adapter	Inklusive
Automatischer Stopp	Ja, umschaltbar (EIN/AUS)
Stromversorgung	Netz 220-240 V~, 50 Hz über DC 5V-Adapter
Abmessungen (ca.)	400 x 300 x 100 mm
Gewicht (ca.)	3,5 kg
Wiederaufladbarer Akku	Ja, Blei-Akkumulator (alle 3 Monate aufladen, wenn nicht benutzt)
Reinigung	Nur trockenes Tuch, keine Chemikalien
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, Originalteile verwenden
Garantie	Bedingt durch Einhaltung der Bedienungsanleitung
Betriebstemperatur	5 °C bis 35 °C
Ersatzteile und Reparierbarkeit	Reparatur durch Fachtechniker, Originalteile erforderlich

Häufig gestellte Fragen - RP140 Fenton

Wie schließe ich den Plattenspieler Fenton RP140 an?

Schließen Sie den mitgelieferten Netzadapter an den DC-IN-Anschluss (13) des Plattenspielers an, dann stecken Sie den Adapter in eine 220-240-V-Steckdose. Schalten Sie den Plattenspieler ein, indem Sie den Power-Knopf (7) im Uhrzeigersinn drehen.

Warum dreht sich meine Platte nicht?

Überprüfen Sie, ob der Auto-Stop-Schalter (6) auf ON steht, wenn Sie einen automatischen Start wünschen. Stellen Sie sicher, dass der Tonarm entriegelt (9) und auf der Platte positioniert ist. Der Plattenspieler muss eingeschaltet und die Geschwindigkeit (33/45/78) richtig ausgewählt sein.

Wie stelle ich den automatischen Stopp ein?

Verwenden Sie den Auto-Stop-Schalter (6) auf der Rückseite. Auf ON stoppt der Plattenspieler am Ende der Platte automatisch. Auf OFF läuft die Wiedergabe weiter. Wenn die Platte zu früh stoppt oder nicht stoppt, schalten Sie den Schalter auf die entgegengesetzte Position.

Kann ich meine Vinyls auf einem Computer aufnehmen?

Ja, verbinden Sie den Plattenspieler über den USB-Anschluss (12) mit Ihrem Computer. Installieren Sie die Software Audacity (mitgeliefert oder herunterladbar). Wählen Sie 'Stereo Mix' als Aufnahmequelle und konfigurieren Sie den USB-Audioeingang in den Audacity-Einstellungen.

Wie reinige ich die Nadel der Abtasteinheit?

Verwenden Sie eine weiche Bürste oder ein fusselfreies, leicht feuchtes Tuch. Verwenden Sie niemals Chemikalien. Setzen Sie die abnehmbare Schutzkappe wieder auf die Nadel, wenn der Plattenspieler nicht benutzt wird.

Was tun, wenn der Ton leise oder verzerrt ist?

Erhöhen Sie die Lautstärke mit dem Knopf (7). Überprüfen Sie, ob die Lautsprecher nicht blockiert sind. Wenn Sie den Line-Ausgang (14) verwenden, stellen Sie sicher, dass Sie ihn an einen Line-Eingang (nicht Phono) anschließen. Reinigen Sie Nadel und Platte.

Wie verwende ich den 45-RPM-Adapter?

Setzen Sie den Adapter (2) auf die Mittelachse des Plattentellers, bevor Sie eine 45-RPM-Platte auflegen. Stellen Sie sicher, dass die Geschwindigkeit mit dem Schalter (5) auf 45 U/min eingestellt ist.

Kann ich mit Kopfhörern hören?

Ja, schließen Sie Ihren Kopfhörer an den 3,5-mm-Kopfhörereingang (8) an. Die Lautstärke wird mit dem gleichen Knopf (7) wie bei den Lautsprechern eingestellt. Der Kopfhörerklang ist Stereo.

Wie lange hält der wiederaufladbare Akku?

Der Plattenspieler enthält einen Blei-Akkumulator. Um die Lebensdauer zu verlängern, laden Sie ihn alle drei Monate auf, wenn Sie ihn nicht benutzen. Wenn er beschädigt ist, ersetzen Sie ihn durch ein identisches Modell und entsorgen Sie den alten ordnungsgemäß.

Was tun bei Fehlfunktion oder Beschädigung?

Versuchen Sie nicht, selbst zu reparieren. Kontaktieren Sie einen Fachtechniker oder Ihren Händler. Verwenden Sie nur Originalteile. Jegliche Modifikation macht die Garantie ungültig.

BEDIENUNGSANLEITUNG RP140 Fenton

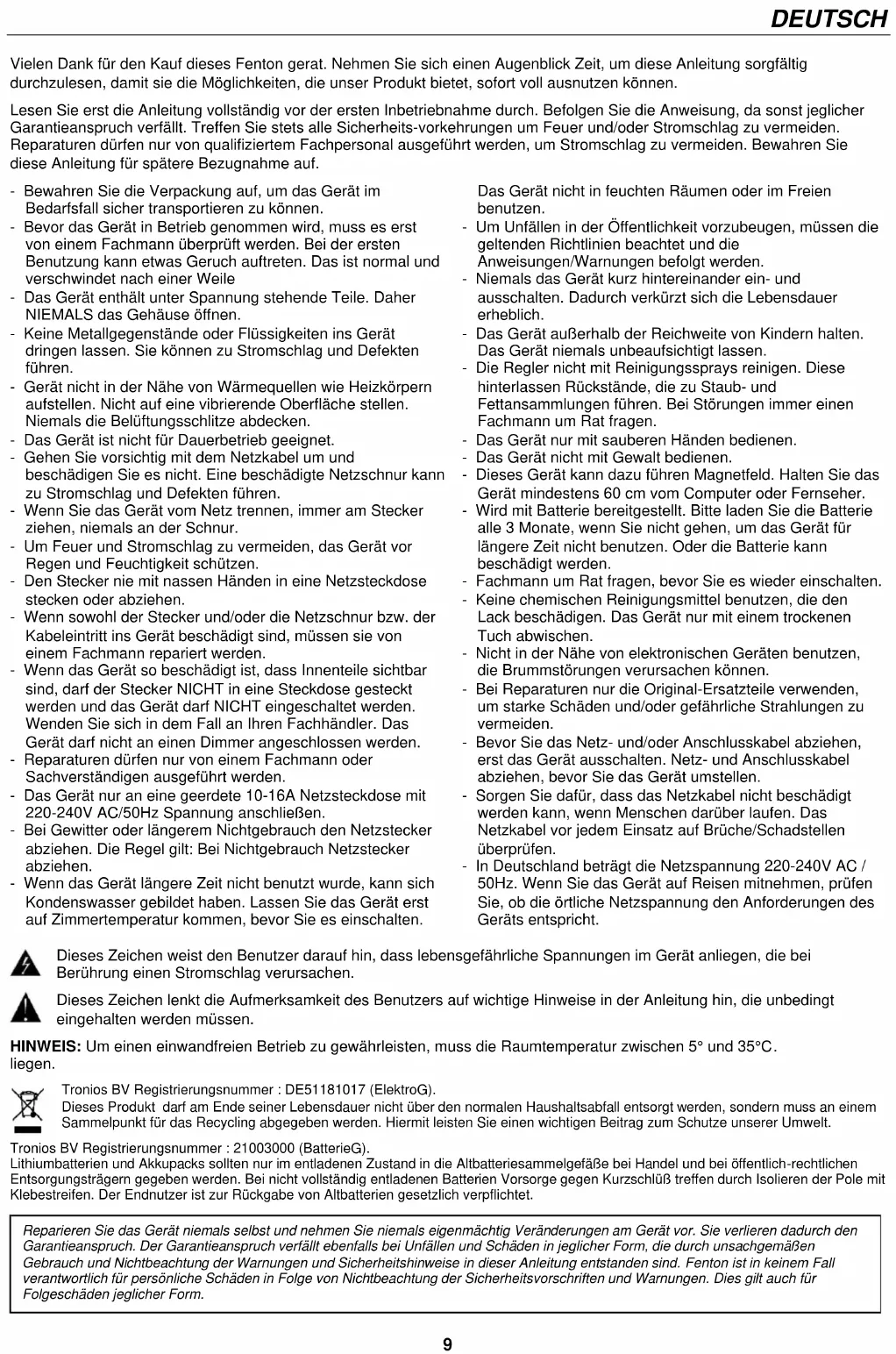

Vielen Dank für den Kauf dieses Fenton gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

- Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.

- Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.

- Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.

- Das Gerät nur mit sauberen Händen bedienen.

- Das Gerät nicht mit Gewalt bedienen.

- Dieses Gerät kann dazu führen Magnetfeld. Halten Sie das Gerät mindestens 60 cm vom Computer oder Fernseher.

- Wird mit Batterie bereitgestellt. Bitte laden Sie die Batterie alle 3 Monate, wenn Sie nicht gehen, um das Gerät für längere Zeit nicht benutzen. Oder die Batterie kann beschädigt werden.

- Fachmann um Rat fragen, bevor Sie es wieder einschalten.

- Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.

- Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.

- Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.

- Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.

- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.

- In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüss treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Fenton ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

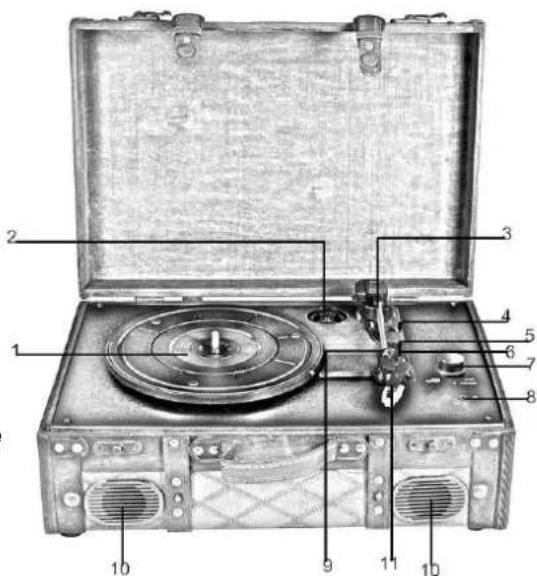

1. Plattenteller

Platzieren Sie eine Schallplatte auf dem Plattenteller.

2. Adapter 45-rpm-Platten

Haben Sie Schallplatten, die mit 45rpm abgespielt werden müssen, nehmen Sie den Adapter aus seiner Halterung auf der Oberseite des Plattenspielers und platzieren ihn auf der Spindel.

3. Tonarm

Der feste Tonarm kann mit Hand angehoben und abgesenkt wirden, oder durch den Hebel.

4. Tonarm-Hebel

Erhöhen und verringern Tonarm.

5. Drehzahl-Schalter 33 / 45 / 78 RPM

Schalter steuern die Geschwindigkeit des Plattenspieler.

6. Auto-Stop-Schalter

Wenn der automatische Stopp aktiviert ist, beginnt sich die Plattform zu drehen, sobald der Tonarm über die Aufnahme gelegt wird und stoppt die Drehung, wenn sie das Ende der Aufnahme erreicht hat. Einige Vinylplatten stoppen vor dem Ende. Stellen Sie in diesem Fall Autostop auf OFF.

7. Power & Lautstärkeregler

Um den Plattenspieler einzuschalten, drehen Sie diesen Knopf im Uhrzeigersinn, bis er einrastet. Wenn Sie eingeschaltet sind, verwenden Sie diesen Regler, um die Lautstärke für interne Lau Plattenspieler auszuschalten, drehen Sie diesen Knopf gegen der Uhrzeigersinn, bis er einrastet.

8. Kopfhörer Anschluss

3,5 mm Klinkenstecker-Anschluss für Kopfhörer.

9. Tonarm-Klammer

Diese speziell entwickelte Arm Klammer sichert den Tonarm in Ruhe oder, wenn sie nicht in Gebrauch ist.

10. Lautsprecher

Integrierte Stereo-Lautsprecher.

11. Nadelhalter

Wenn der Plattenspieler nicht in Gebrauch ist, wird empfohlen die abnehmbare Schutzabdeckung auf die Nadel zu setzen.

12. USB-Anschluss

Schließen Sie das Gerät mit dem mitgelieferten USB-Kabel am USB-Anschluss eines Computers. Von der USB-Anschluss wird das Audio-Signal von der Plattenspieler nach Ihren Computer gesendet.

13. DC IN Eingang

Anschluss für 5V / DC-Netzteil.

14. Line-Ausgang

Das Tonsignal von Schallplatte wurde nach dem Line-Ausgang gesendet. Verbinden dieses mit Signaleingang an von beispielsweise eine Mischpult oder Verstärker.

1. Schließen Sie den Plattenspieler mit dem mitgelieferten Netzteil und Stecker in eine Steckdose.

2. Entfernen der weißen Schutzkappe durch dieses Gleiten nach vorne.

3. Platzieren Sie eine Schallplate auf dem Plattenteller. Stellen Sie den RPM-Schalter in die gewünschte Position (33/45/78RPM) je nach Art Schallplate.

4. Heben Sie den Tonarm leicht an und führen Sie ihn über die ersten Rillen der Schallplatte. Der Spieler beginnt nun automatisch die Platte zu drehen.

5. Drehen Sie den VOLUME-Regler auf der Front des Plattenspielers im Uhrzeigersinn.

Hinweiss: Wenn die Auto-Stop-Funktion aktiviert ist, wird der Plattenspieler automatisch am Ende der Musik zu stoppen. Wenn Auto-Stop-Funktion ausgeschaltet ist, wird der Plattenspieler nicht automatisch gestoppt und drehen die Plattenteller durch.

VERBINDEN MIT COMPUTER

Bei der mitgelieferten Software handelt es sich um eine Anwendung eines Drittanbieters. Fenton bearbeitet keine Anfragen oder Probleme, die sich auf die Software beziehen.

1. Schalten Sie Ihren Computer ein.
2. Wenn der Computer gestartet wird, schließen Sie den Plattenspieler an. Der Computer installiert die Treiber dann automatisch.
3. Nachdem die Treiber installiert sind, müssen Sie dann die Audacity-Software installieren.

Windows-Benutzer: Legen Sie die CD ein oder laden Sie sich die neueste Software von der Webseite http://audacity.sourceforge.net herunter.

MAC-Benutzer können sich die neueste Software direkt von der Webseite http://audacity.sourceforge.net herunterladen.

Installation der Software (PC)

1. Schließen Sie Ihren Plattenspieler an eine Steckdose an und verbinden Sie den USB-Anschluss des Plattenspielers an den USB-Anschluss Ihres Computers an.
2. Schalten Sie den Plattenspieler ein.
3. Das Windows-System wird ein neues Gerät erkennen und Sie darauf hinweisen, dass es verwendet werden kann.
4. Legen Sie die CD ein, die mit Ihrem USB-Plattenspieler mitgeliefert wurde.
5. Führen Sie die Datei aus, um die Audacity-Software zu installieren. Nach der Installation führen Sie das Audacity-Programm aus.

Installation der Software (MAC)

1) Legen Sie die mitgelieferte CD ein.
2) Öffnen Sie das CD-Symbol auf dem Desktop.
3) Ziehen Sie den Installationsordner für Audacity auf Ihre Festplatte. Wir empfehlen, dass Sie den Ordner in Ihren Ordner „Applications“ (Anwendungen) verschieben.
4) Es wird ein Fenster geöffnet, das die kopierten Dateien anzeigt.
5) WERFEN Sie die CD AUS.
6) Öffnen Sie „Audacity“ aus dem Ordner, in den Sie das Programm auf Ihrer Festplatte verschoben haben.

SOFTWAREKONFIGURATION

1. Klicken Sie im Dropdown-Menü auf „Microphone“ und wählen Sie „Stereo Mix“ aus.

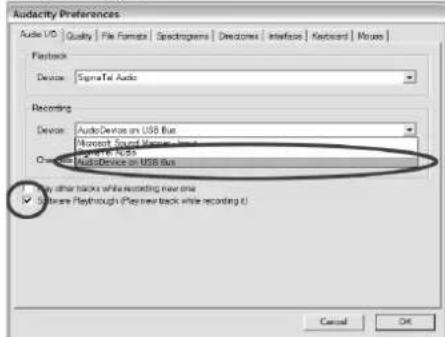

1. Wählen Sie das Menü „Edit“ und dann „Preferences“

Wählen Sie das USB-Audiogerät aus der Auswahl „Recording“ aus, wie dargestellt. Wählen Sie „Software Playthrough“, um den Ton während der Aufnahme zu hören.

1. Nachdem die obigen Einstellungen abgeschlossen sind, können Sie Aufzeichnungen vornehmen.

Sollten Sie weiterhin Schwierigkeiten haben, den USB-Plattenspieler zu finden, versuchen Sie Ihre Systemeinstellungen oder die Systemsteuerung zu prüfen, sodass die Audio Eingangseinstellungen über das Audio-Kontrollfeld angepasst werden können.

Hinweis: Die beigefügte Audacity-Software dient nur als Referenz. Weitere Informationen und aktuelle Updates http://www.audacity.com
