MANUAL DE USUARIO LFMV1846VF FRIGIDAIRE

Darle vuelta a la hoja para consultar la versión en Español.Part No.:316902476Part No.:A06823428 EN-25LEA CUIDADOSAMENTE. CONSERVE ESTAS INSTRUCCIONES.

Lea estas instrucciones completamente y con atención.

Nota para el consumidor:

• Nivel de preparation tecnica: La instalacion correcta es responsabilidad del instalador. •Las fallas del producto que resulten de una instalación incorrecta no están cubiertas bajo la garantía.

¿Preguntas? Llame al conserve estas instrucciones para uso futuro del inspector local. asegúrese de que se cumplan todas las normas y los códigos relevantes. asegúrese de dejar estas instrucciones en manos del consumidor. conserve estas instrucciones para referencia futura. la instalacion de este electrodomestico requiere conocimientos mecánicos y eléctricos básicos. 1-800-944-9044(US) 1-800-265-8352(Canada)

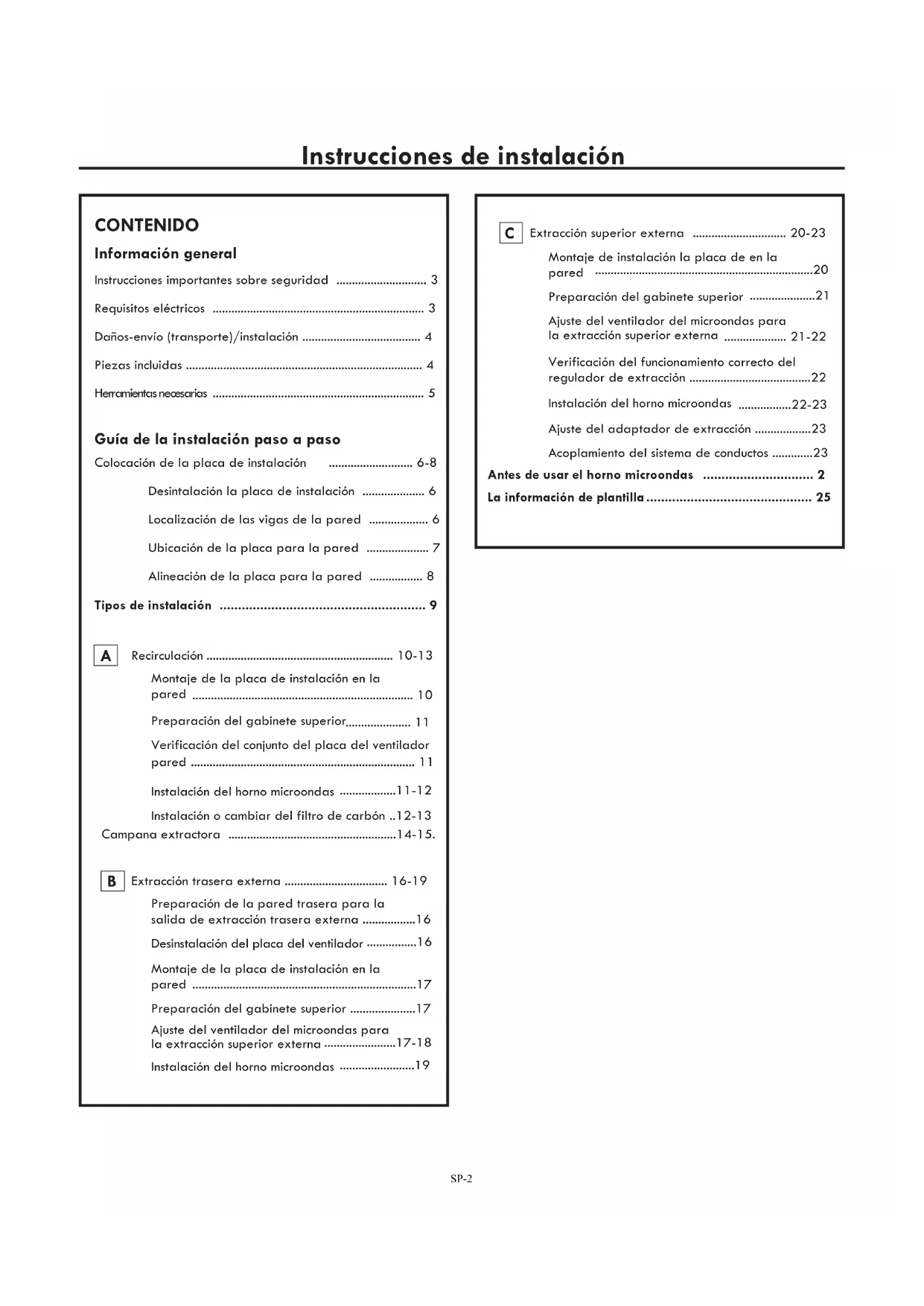

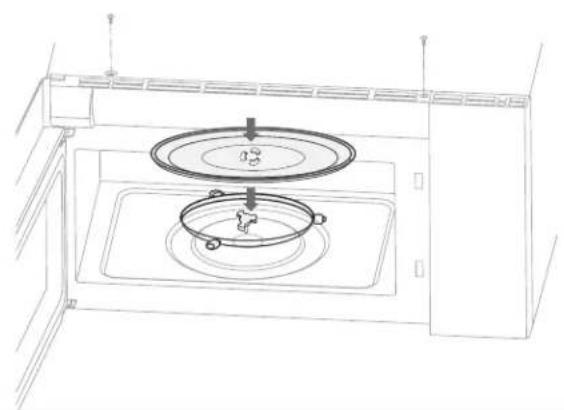

Janvier 2020 p/n A06823421Antes de usar el horno microondas CONTENIDO Información general Guía de la instalación paso a paso

Instrucciones de instalación Recirculación Instalación del horno microondas

Preparación del gabinete superior .....................17 Montaje de la placa de instalación en la

salida de extracción trasera externa .................16 Extracción trasera externa ................................. 16-19 Preparación de la pared trasera para la Desinstalación del placa del ventilador Instalación o cambiar del filtro de carbón Verificación del conjunto del placa del ventilador

Instalación del horno microondas La información de plantilla

• pared Ajuste del ventilador del microondas para la extracción superior externa Montaje de la placa de instalación en la pared Preparación del gabinete superior pared Instrucciones importantes sobre seguridad p. 3
• Requisitos eléctricos p. 3
• Daños-envío (transporte)/instalación p. 4
• Piezas incluidas p. 4
• Herramientas necesarias p. 5
• Colocación de la placa de instalación p. 6
• -8 Tipos de instalación p. 9
• Campana extractora p. 14
• -15. Desintalación la placa de instalación p. 6
• Localización de las vigas de la pared p. 6
• Ubicación de la placa para la pared p. 7
• Alineación de la placa para la pared Extracción superior externa Montaje de instalación la placa de en la p. 8

Preparación del gabinete superior

Verificación del funcionamiento correcto del

• Acoplamiento del sistema de conductos p. 23
• Ajuste del adaptador de extracción p. 23
• regulador de extracción p. 22
• Ajuste del ventilador del microondas para la extracción superior externa p. 20
• -23 Instalación del horno microondas p. 21
• -22 -23 pared p. 22

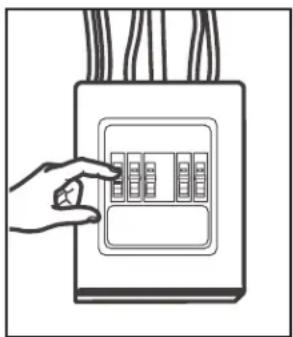

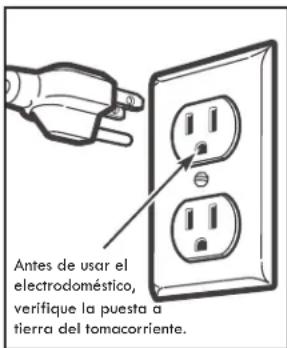

SP-2INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

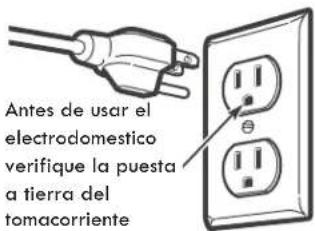

Instrucciones de instalación Este product require un tomacorriente de tres clavijas con puesta a tierra. Antes de proceder con la instalación del electrodoméstico, el instalador debe realizar una verificación de la continuidad de la puesta a tierra del tomacorriente, a fin de asegurarse de que es correcta. Si la puesta a tierra no es correcta o si el tomacorriente no cumple con los requisites eléctricos descritos en este manual (en la sección REQUISITOS ELÉCTRICOS), se deberá solicitor a un eléctricista calificado que corrija cualquier defecto detectado. PRECAUCIÓN: por razones de seguridad personal, antes de comenzar con el proced- imiento de instalación, retire el fusible correspondiente o desconecte el disyuntor doméstico, a fin de evitar cualquier lesion personal causada por un choque eléctric. PRECAUCIÓN: por razones de seguridad personal, la superficie de instalación debe ser capaz de soportar la carga del gabinete, además del peso adicional del product (63 a 85 libras o 28,5 a 38,5kg), así como cargas adiciona- les de hasta 50 libras (22,7kg), o bien un peso total de 113 a 135 libras (51,3 a 61,2kg). PRECAUCIÓN: por razones de seguridad personal, este product no puede ser instalado en espacios de gabinete tipo insular o peninsular. Debe ser atornillado (instalado) TANTO al gabinete superior, COMO a la pared. NOTA: por razones de seguridad personal y para facilitar la instalación, se recomienda que dos personas instalen el product.

IMPORTANTE: ¡LEA CUIDADOSAMENTE! POR RAZONES DE

SEGURIDAD PERSONAL, EL ELECTRODOMÉSTICO DEBE

QUEDAR DEBIDAMENTE PUESTO A TIERRA, PARA EVITAR CUALQUIER CHOQUE ELÉCTRICO QUE PUEDA CAUSAR LA MUERTE. El cable de alimentación de este product está de este product está equipado con un enchufe (con puesta a tierra) de 3 clavijas, compatible con un tomacorriente de pared (con puesta a tierra) de 3 clavijas, lo cual minimize la posibilidad de choque eléctric causado por el producto. Se debe solicitor a un eléctricista calificado que inspeccione el tomacorriente de pared y el circuito eléctrico correspondi- ente, a fin de asegurarse de que el tomacorriente esté debidamente puesto a tierra. En caso de que el tomacorriente estándar disponible sea solamente para un enchufe de dos clavijas, es muy impor- tante solicitor a un eléctricista calificado que lo reemplace con un tomacorriente de tres clavijas puesto a tierra.

BAJO NINGUNA CIRCUNSTANCIA CORTE, ALTERE O

ELIMINE LA TERCERA CLAVIJA (TIERRA) DEL CABLE ELÉC- TRICO. NO USE UN CABLE ELÉCTRICO DE EXTENSIÓN. Antes de usar el electrodoméstico, verifique la puesta a tierra del tomacorriente.

REQUISITOS ELÉCTRICOS

La potencia nominal del product es de 120 voltios de CA, 60 Hertz, 15 amperios y 1,6 kilovatios. Debe ser conectado a un circuito separado y dedicado de alimentación eléctrica Eléctrical Code O NEC) de los vigentes locales correspondientes a la potencia nominal en kilovatios del apparato. tomacorriente (con puesta a tierra) de un circuito separado microondas. El tomacorriente y el eléctrica deben ser instalados por y deben cumplir con el código NEC correspondientes del código El diámetro del alambre alimentación eléctrica deben ser los EE.UU. o con las normas vigentes locales correspondientes. debe estar situado en el espacio superior del gabinete en y dedicado de 15 a 20 amperios. El tomacorriente que tenga el voltaje y la frecuencia adecuados. debe cumplir con los requisitos eléctrico nacional (National EE.UU., o bien con las normas El cable y el enchufe de conectados a un el cual se instalará el circuito de alimentación un eléctricista calificado

SP-3Tornillos para madera ( " x 2") Tornillos de fiador (y tuercas de mariposa) ( " x 3") Tornillos autoalinea -ntes para máquina ( "-28 x3 ") Moldura aislante de nylon (para los gabinetes metálicos)

Instrucciones de instalación PIEZAS INCLUIDAS

INSTRUCCIONES DE INSTALACIÓN

Param algunos modelos PIEZA CANTIDAD

Si el producto ha resultado dañado durante su envío (transporte), devuélvalo a la tienda/el almacén donde to adquirió, para que lo reparen o lo cambien por uno nuevo.Si el producto ha sido dañado por el comprador, la reparación o el reemplazo del producto es responsabilidad del comprador.Si el instalador (no el comprador) daña el producto, la reparación o el reemplazo del mismo tendrá que ser acordado entre el comprador y el instalador.Las piezas de ferretería vienen dentro de un paquete (kit) incluido con el electrodoméstico. Verifique que el paquete contiene todas las piezas listadas aquí.NOTA: se incluyen algunas piezas adicionales.Plantilla para el gabinete superiorPlantilla para la pared trasera combinadoInstrucciones de instalacionGuia de Uso y CuidadoFiltros de grasa (empacados por separado)AdaptadorBandeja de vidrioAnillo de la bandeja giratoriaEstante de alambre de convección Param algunos modelos

SP-4HERRAMIENTAS NECESARIAS

Instrucciones de instalación

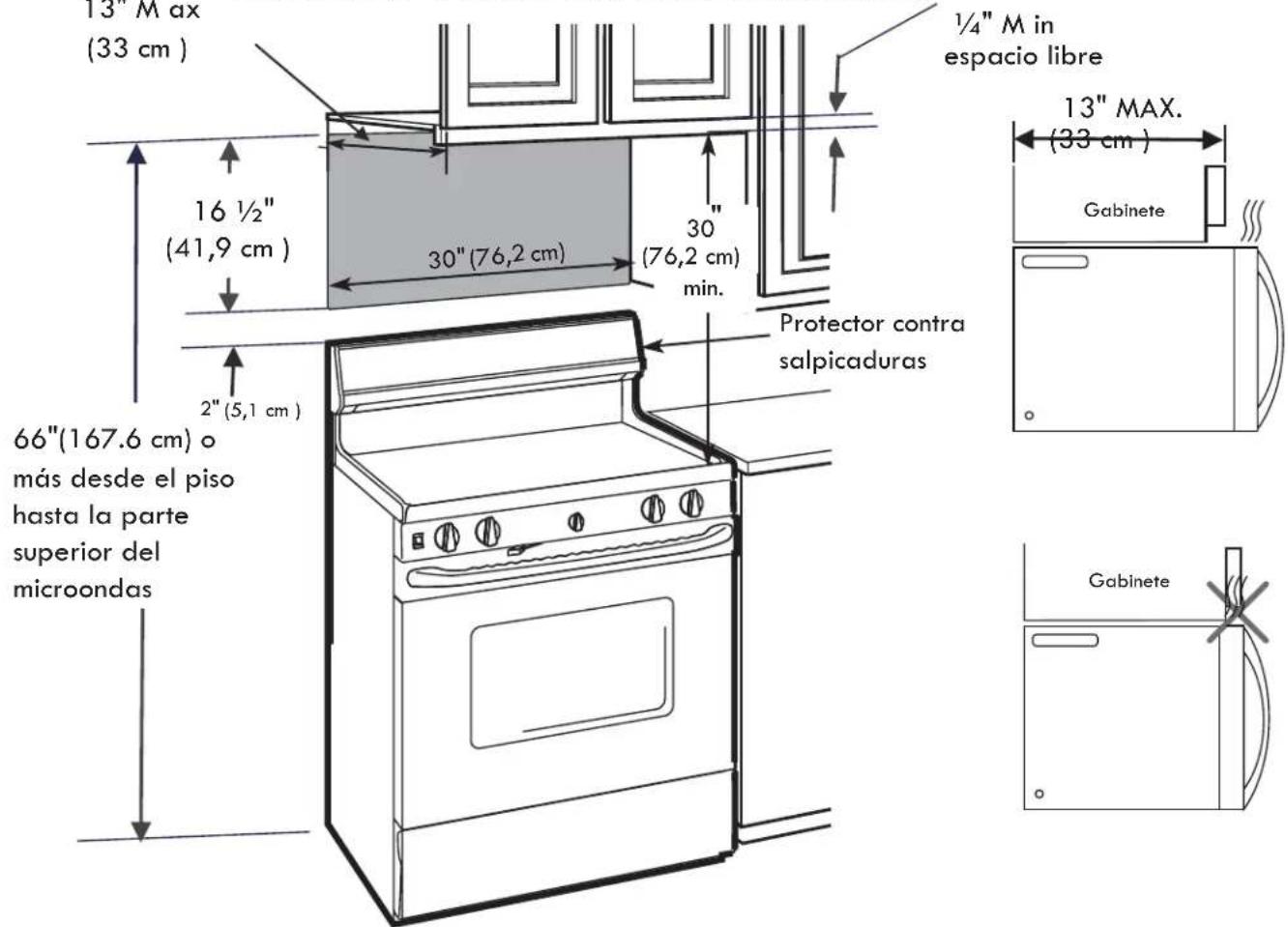

ESPACIO PARA LA INSTALACIÓN

• El espacio entre los gabinetes debe ser de 30" (76,2 cm) de ancho v libre de obstrucciones.
• Si la extracción de aire para el horno microondas será dirigida hacia fuera de la cocina, consulte la sección sobre campana extractora, para informarse sobre la preparación del conducto de extracción.

• Si va a instalar el horno microondas debajo de un gabinete plano y liso, tenga cuidado de seguir las instrucciones sobre la plantilla para el gabinete superior, especialmente la parte relacionada con el espacio libre para el cable eléctrico.

• Como el gua de la instalacin, se vea el pgina 26 por la informacin de plantilla montada.

• Si la profundidad del gabinete incluyendo las puertas es mayor de 13" entonces la unidad debe alejarse de la pared con materiales adecuados que soporten 150 lbs para permitir una ventilación adecuada/toma de air

66"(167.6 cm) o más desde el piso hasta la parte superior del microondas ¼" M in 13" M ax (33 cm ) 16 ½" (41,9 cm ) Protector contra salpicaduras

SP-5 Gabinete Gabinete (33 cm ) 13" MAX .COLOCACIÓN DE LA PLACA DE INSTALACIÓN

Instrucciones de instalación

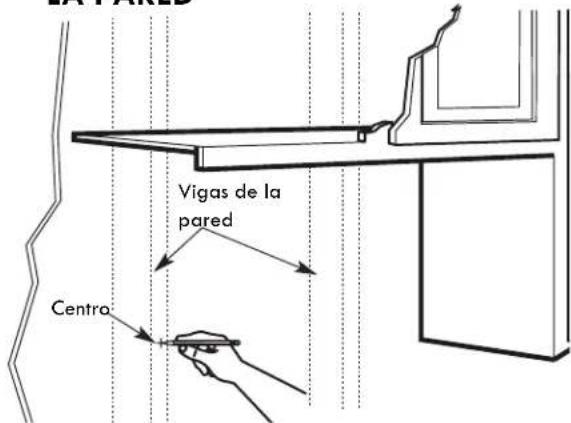

LOCALIZACIÓN DE LAS VIGAS DE

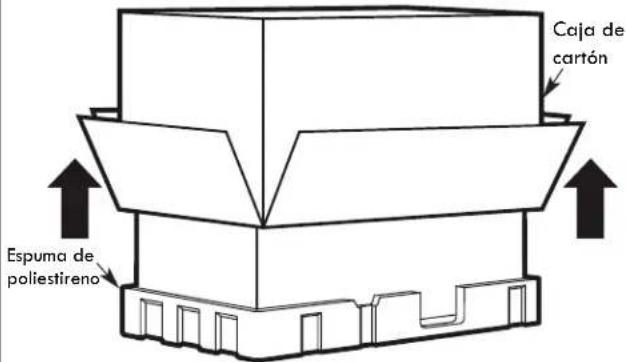

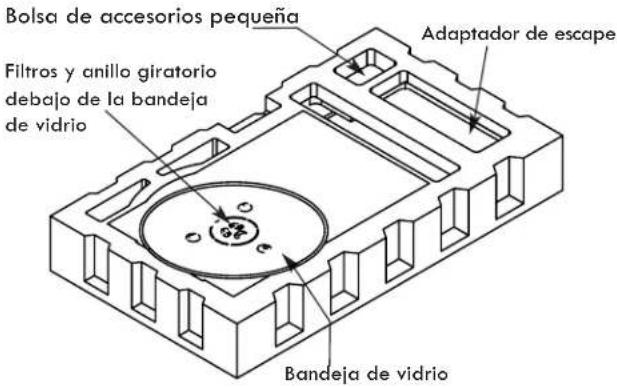

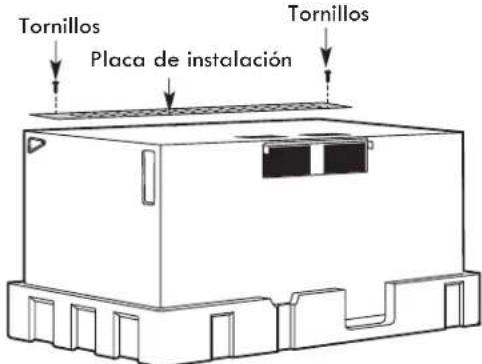

Vigas de la paredCentro Caja de cartónTire de la caja de cartón hacia arriba, para separarla del horno. Espuma de poliestireno

Tornillos Tornillos Placa de instalación

Come la bolsa de plástico en el medio para retirar la placa de instalación.Adaptador de escape Bolsa de accesorios pequeña Bandeja de vidrio Doble hacia atrás las 4 lengüetas de la caja de cartón, para que queden contra los lados de la caja. A continu- ación, dé la vuelta con cuidado al horno y la caja, para que la caja quede en la parte superior. El horno quedará colocado sobre el protector de espuma. Quite los tornillos de la placa de instalación. Dicha placa se utilizará como plantilla para la pared trasera y para la instalación. Vuelva a insertar los tornillos en los agujeros de los cuales habían sido extraídos. Localice las vigas mediante cualquiera de los métodos siguientes: A. Detector de vigas. aparato magnético que detecta clavos. B. Use un martillo para dar golpecitos leves sobre la superficie de instalación, a fin de detectar el sonido de superficie maciza (no hueca). Esto indicará la ubicación de una viga. Tras localizar la(s) viga(s), localice su centro haciendo pruebas en la pared con un pequeño clavo que le permita detectar los bordes de la viga. A continuación, haga una marca que quede a la mitad de ambos bordes. El centro de cualquier viga adyacente debe quedar a 16" (40,6 cm) o 24" (61 cm) de dicha marca. Trace una línea hacia abajo del centro de las vigas.

PLACA DE INSTALACIÓN

Retirar las instrucciones de instalación, uso y cuidado, adaptador de escape, anillo giratorio, estante, filtros, bandeja de vidrio y bolsa de accesorios pequeña. No retire el poliestireno de la parte delantera del horno.Filtros y anillo giratorio debajo de la bandeja de vidrio SP-6C.

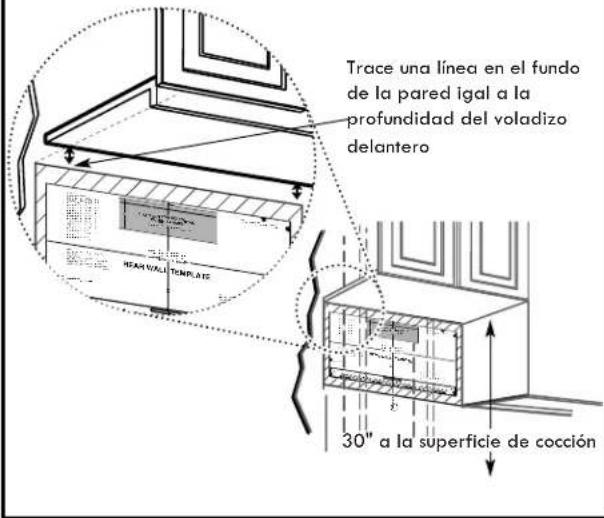

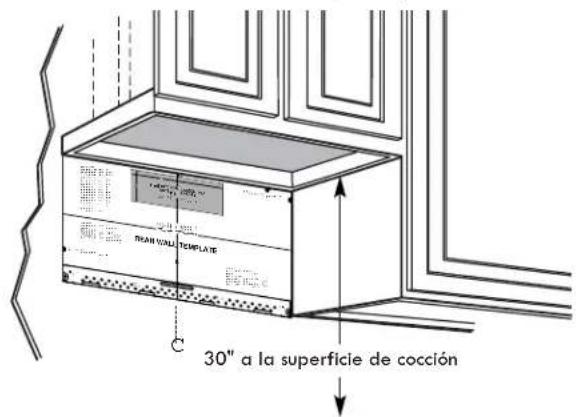

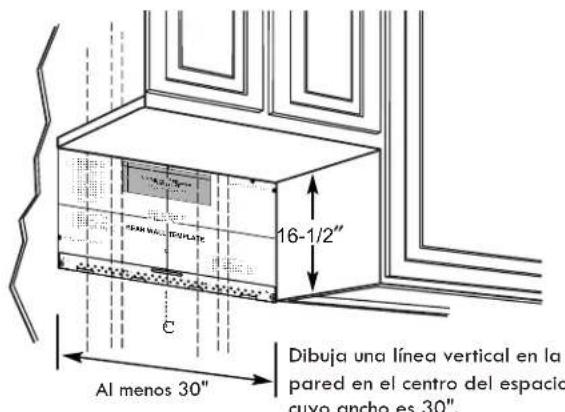

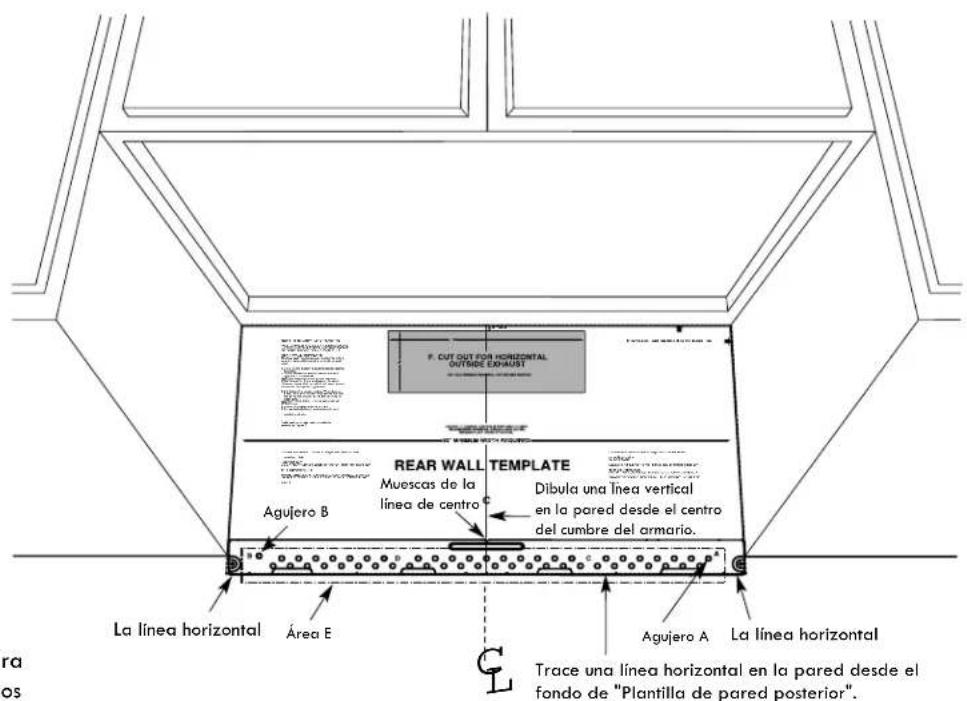

16-1/2 UBICACIÓN DE LA PLACA PARA LA PARED DE BAJO DEL GABINETE Instrucciones de instalación Posición de la placa-debajo de la superficie plana inferior del gabinete Posición de la place-debajo de la superficie hueca inferior (con marco) del gabinete Dibuja una línea vertical en la pared en el centro del espacio cuyo ancho es 30". Cinta la Plantilla de pared posterior en la pared correspondiente a la línea y toca el fondo del armario.Trace una línea en el fundo de la pared igal a la profundidad del voladizo delantero30" a la superficie de cocción Dibuja una línea vertical en la pared en el centro del espacio cuyo ancho es 30". Cinta la Plantilla de pared posterior en la pared correspondiente a la línea y toca el fondo del armario. Es posible que sus gabinetes tengan molduras decorati- vas que interfieran con la instalación del microondas. En este caso, quite dichas molduras para poder instalar correctamente el microondas y que quede nivelado. EL MICROONDAS DEBE QUEDAR NIVELADO. Use un nivel para asegurarse de que la superficie inferior del gabinete esté nivelada. Si el gabinete tiene solamente una parte delantera saliente, sin parte trasera o lateral del marco, instale la placa de instalación a la misma distancia que la distancia de profundidad de la parte saliente delantera. Esto mantendrá el microondas nivelado. Mida la distancia de profundidad interior de la parte saliente delantera. Trace una línea horizontal en la pared trasera, debajo de la superficie inferior del gabinete, a una distancia igual que la distancia de profundidad interior de la parte saliente delantera. Solamente en el caso de este tipo de instalación con parte saliente delantera, alinee las lengüetas de instalación con dicha línea horizontal, sin tocar la superficie inferior del gabinete, como se describe en el paso D. Posición de la placa-debajo de la superficie hueca saliente, delantera e inferior (con marco) del gabinete 30" a la superficie de cocciónAl menos 30" SP-7Instrucciones de instalación

Trace una línea vertical en la pared, en el centro del espacio cuyo ancho es 30". Trace una línea horizontal en la pared desde el fondo de "Plantilla de pared posterior." Encuentre un travesaño en el área E de la placa de montaje. Consulte la sección 1B: Encontrar travesa- ños de pared. NOTA: Los Agujero A y los Agujero B se encuentran dentro de la regin E. Si tanto el agujero C como el D no quedan en una viga, localice una viga en el área E y trace un quinto círculo que quede alineado con la viga. Es importante que al menos un tornillo para madera quede fijado firmemente a una viga, a fin de que pueda soportar el peso del microondas. Deje a un lado la placa de instalación. Para adherir la placa de montaje al travesaño taladre un agujero de 3/16''. Taladre un agujero de 5/8'' para tornillo acodado en otra ubicación (Agujero A o Agujero B). NOTA: NO INSTALE LA PLACA EN ESTE MOMENTO. PRECAUCIÓN: para evitar cortes por los bordes afilados. SP-8A TIPOS DE INSTALACIÓN (A Elección Entre A, B o C) Este horno microondas está diseñado para adaptarse a los tres tipos siguientes de ventilación:A. Extracción superior externa (conducto vertical)B. Extracción trasera externa (conducto horizontal)C. Recirculación (sin conducto de extracción)

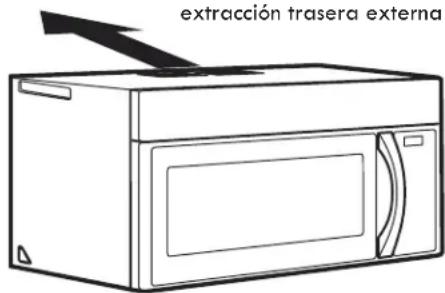

EXTRACCIÓN TRASERA EXTERNA

(CONDUCTO HORIZONTAL) Consulte la página 20

Consulte la página 16 Instrucciones de instalación NOTA: este horno microondas se ha fábricado para un sistema de Recirculación. Seleccione el tipo de ventilación necesario para su instalación y proceda con las instrucciones de la sección correspondiente.El adaptador está en posición correcta para la extracción superior externaEl adaptador debe ser recolocado en la parte trasera, para permitir la extracción trasera externaLos modelos fábricados para un sistema de extracción basado en la recirculación del aire vienen con la instalación de fábrica de un filtro de carbón, el cual ayuda a eliminar el humo/los vapores y los olores. NOTA: lea las páginas solamente si va a instalar un sistema de extracción hacia el exterior. Si tiene planeado realizar una instalación basada en la recirculación del aire dentro de la cocina, continúe con la páging 10.

EXTRACCIÓN SUPERIOR EXTERNA

(CONDUCTO VERTICAL) RECIRCULACIÓN (SIN CONDUCTO DE EXTRACCIÓN) Consulte la página 10 SP-9 14 -15·

Instrucciones de instalación A1.

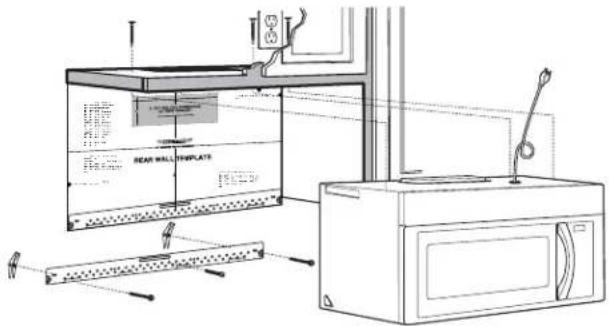

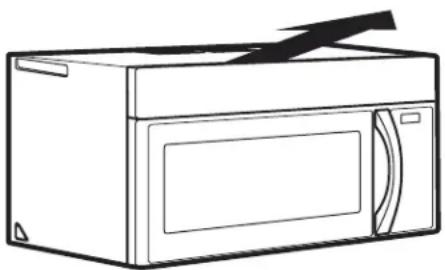

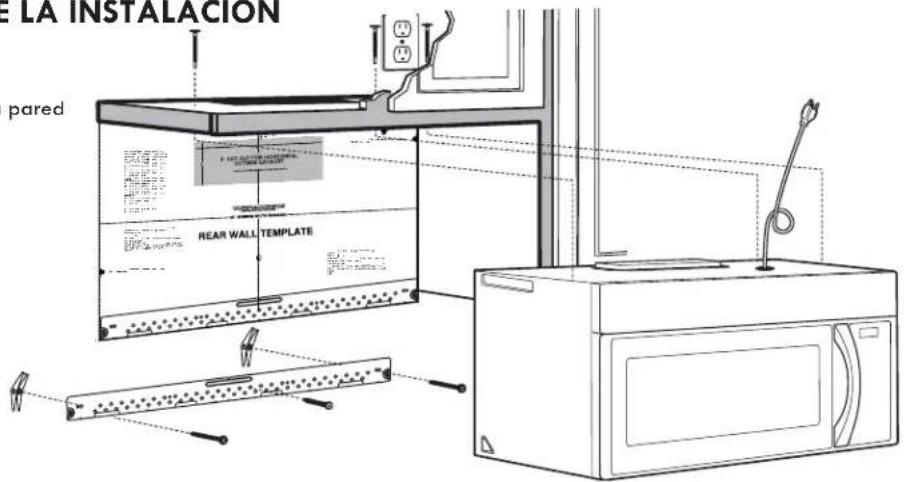

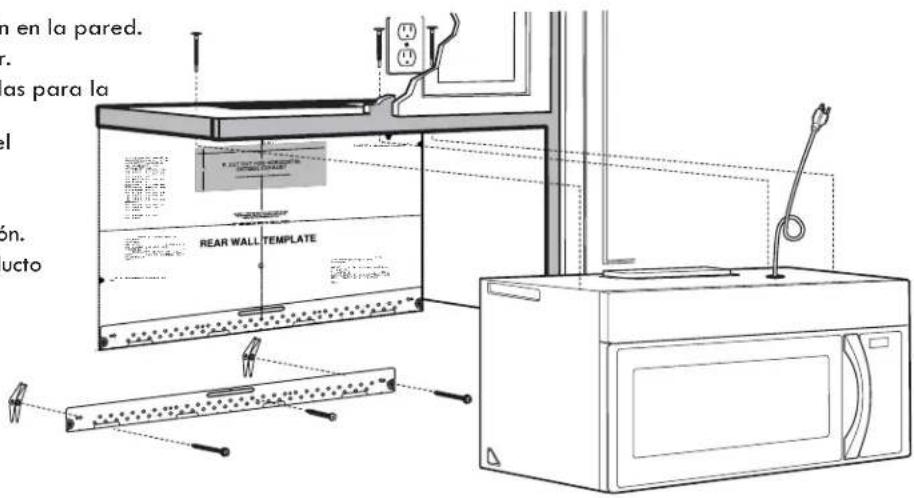

NOTAS IMPORTANTES: RECIRCULACIÓN (Sin Conducto De Extracción) DESCRIPCIÓN GENERAL DE LA INSTALACIÓN C1. Montaje de la placa de instalación en la paredC2. Preparación del gabinete superiorC3. Verificación del conjunto del Placa del VentiladorC4. Instalación del horno microondasC5. lnstalación o cambiar del filtro de carbónAsegúrese de que los tornillos del motor del ventilador y la placa del ventilador queden firmemente apretados al volver a instalarlos. Esto ayudará a prevenir el exceso de vibraciones.Asegúrese de que el cableado del motor quede debidamente orientado y asegurado, y que los cables no queden atrapados.Fije la placa en la pared con los tornillos de fiador.Al menos un tornillo para madera debe ser utilizado para fijar la placa a una viga de la pared.

MONTAJE DE LA PLACA DE

INSTALACIÓN EN LA PARED

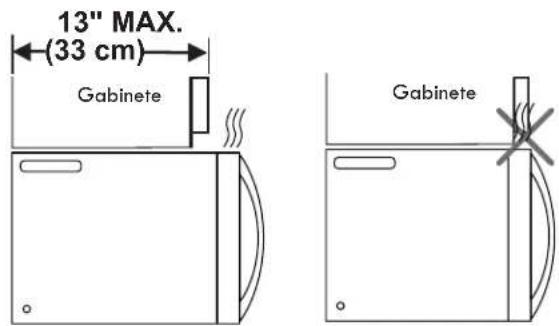

NOTA: Si la profundidad del gabinete incluyendo las puertas es mayor de 13” entonces la unidad debe alejarse de la pared con Quite las tuercas de mariposa de los tornillos.Inserte los tornillos en la placa de instalación, a través de los agujeros taladrados en las partes de la pared que no son viga (los paneles) y vuelva a insertar las tuercas de mariposa hasta 3/4” (19 mm) de cada tornillo.

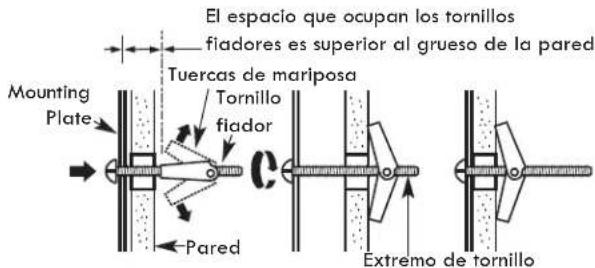

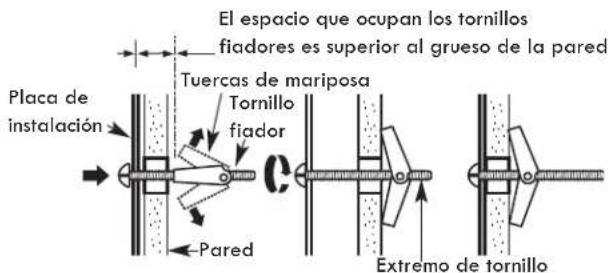

ParedMountingPlateEl espacio que ocupan los tornillos fiadores es superior al grueso de la paredExtremo de tornilloTornillo fiadorTuercas de mariposa Para utilizar tornillos de fiador: Coloque la placa de instalación contra la pared e inserte las tuercas de mariposa en los agujeros de la pared, a fin de instalar la placa.NOTA: Antes de apretar los tornillos de fiador y el tornillo para madera, asegúrese de que las lengüetas de la placa de instalación toquen la parte inferior del gabinete cuando sean empujadas a ras contra la pared, y que la placa quede debidamente centrada bajo el gabinete.PRECAUCIÓN: Tenga cuidado de evitar que sus dedos queden atrapados entre la parte trasera de la placa de instalación y la pared.Apriete todos los tornillos. Tire de la placa alejándola de la pared, a fin de que resulte más fácil apretar los tornillos.Gabinete (33 cm) 13" MAX. Gabinetemateriales adecuados que soporten 150 lbs para permitir una ventilación adecuada ./toma de aire

SP-10Instrucciones de instalación A3. A4. Placa del Ventilador

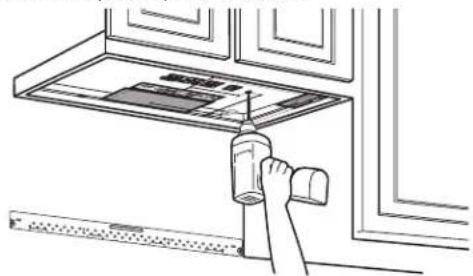

Lea las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR. Adhiera con cinta la plantilla al gabinete superior.

GABINETE Es necesario taladrar agujeros para los tornillos de soporte superior, así como un agujero lo suficientemente grande para que el cable eléctrico pueda pasar a través. NOTA: Ajuste la placa superior de acuerdo a si el microondas está siendo separado de la pared debido a la profundidad del gabinete (más de 13''). Taladre los agujeros, siguiendo las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR. PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras. Coloque el microondas en posición vertical, con la parte superior hacia arriba. Chequear siel placa del ventilador está instalado correcta- mente en el horno.

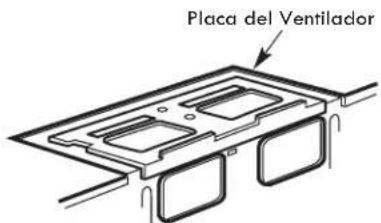

VERIFICACIÓN DEL CONJUNTO DEL

PLACA DEL VENTILADOR

INSTALACIÓN DEL HORNO

Gire la parte delantera del horno hacia arriba, contra la superficie inferior del gabinete. POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILITAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS INSTALEN EL HORNO MICROONDAS. NOTA: Si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable. NOTA: Se recomienda el uso de bloques de relleno si la parte delantera del gabinete sobresale debajo del estante inferior del gabinete. NOTA: cuando instale el horno microon- das, pase el cable eléctrico a través del agujero correspondiente de la superficie inferior del gabinete superior: Mantén- galo tenso/recto durante los pasos 1 a 3. No permita que el cable quede atrapado ni levante el horno tirando del cable. Levante el microondas, inclínelo hacia adelante y enganche las ranuras (situadas en el borde trasero inferior) a las cuatro lengüetas inferiores de la placa de instalación. Inserte un tornillo autoalineante a través del agujero del centro del gabinete superior: Fije temporalmente el horno apretando el tornillo al menos dos vueltas completas despisés de que el tornillo quede enroscado. (Más adelante se procederá a apretar completamente el tornillo.) Asegúrese de mantener tenso/recto el cable eléctrico. Tenga cuidado de evitar que el cable quede atrapado, especial- mente al realizar la instalación del horno a ras contra la superficie inferior del gabinete.

Fije el horno microondas al gabinete superior. Parte delantera del gabinete Estante inferior del gabinete Bloque de relleno Parte superior del horno microondas Tornillo autoalineante Equivalente a la profundidad de la superficie hueca del gabinete

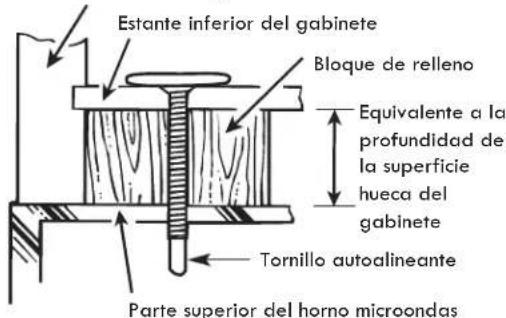

IMPORTANTE: Si no se usan bloques de relleno, pueden producirse daños en la carcasa por apretar demasiado los tornillos. IMPORTANTE: No agarre ni use la manija o el escudo térmico durante la instalación. No retire los separadores de cartón entre el escudo térmico y la puerta. SP-115

A4. Instale los filtros de grasa. Consulte el Manual del usuario provisto con el microondas. Instrucciones de instalación

INSTALACIÓN DEL HORNO

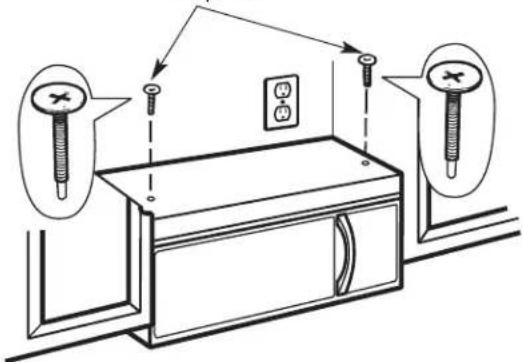

MICROONDAS (cont.) Inserte 2 tornillos autoalineantes a través de los agujeros exteriores del gabinete superior. Apriete cada uno de, los tornillos dos vueltas completas.Apriete los dos tornillos externos a la parte superior del horno. (Mientras aprieta los tornillos, mantenga sujeto el horno contra la pared y el gabinete superior:) A5. A 5.1 Instalación o cambiar del filtro de carbón (Algunos Modelos) NOTA: El filtro de carbón está instalado de fábrica en algunos modelos. Consulte la sección Uso y cuidado para ver si su dispositivo lo tiene y para leer información sobre su remplazo. Desconecte el microondas del suministro eléctrico. A 5.4 A 5.3 A 5.2 Abra la puerta del microondas y saque los dos tornillos de montaje de ventilación ubicados en la parte superior del horno con un destornillador Phillips #1.Para el modelo sin la puerta de acceso al filtro de recirculación, siga las instrucciones para remplazar o instalar un filtro de carbon. Quitar el filtro de carbón, empujando la parte superior del filtro hacia dentro, luego tire de él hacia adelante desde la unidad.

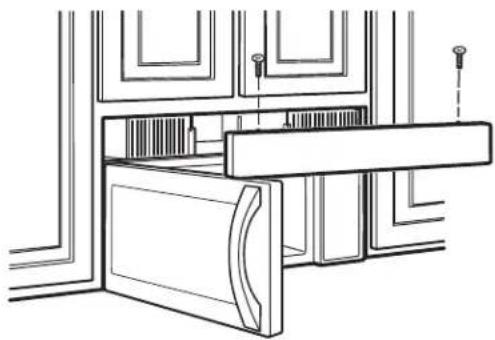

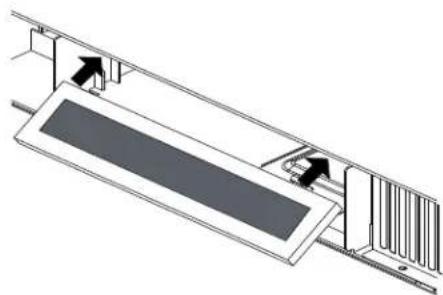

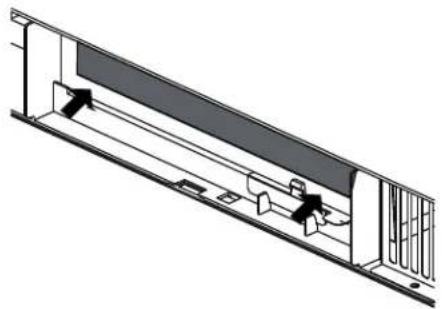

Deslice la parte superior del nuevo filtro de carbón en laparte superior de la cavidad del filtro. SP-12Instrucciones de instalación Reinstale el ducto deslizando la parte inferior del mismo hacia su lugar. Empuje la parte superior en su posición y deslicela hacia la derecha. Remplace los dos tornillos ubicados en la parte superior utilizando un destornillador Phillips #1. A 5.5A 5.6A 5.7Presione la parte inferior del filtro de carbón para colocarloen la posición correcta. Cierre la puerta del microondas. Enchúgelo o reconecte la energía eléctrica.

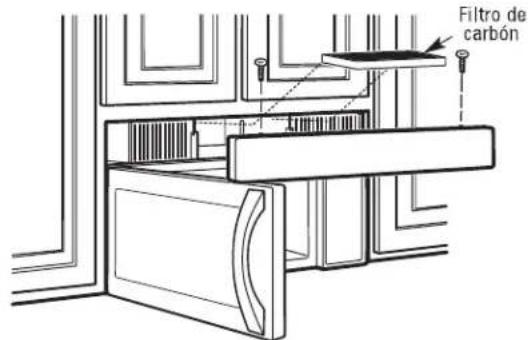

A5. Instalación o cambiar del filtro de carbón (Cont.) SP-13=xPIEZAS DEL CONDUCTO Adaptador de unión entre el conducto rectangular y el redondo* Pies o m (metros) =) (x5 pies (1,5 m) Tapa de salida a la pared =) (x10 pies (3 m) °Codo de 90 =) (x5 pies (1,5m) °Codo de 45 =) (x25 pies (7,6 m)°Codo de 90 =) (x5 pies (1,5 m)°Codo de 45

x1pies (0,3m) Tapa d salida al techo Conducto recto redondo de 6" (15,2 cm) de diámetro o rectangular de 3 1/4" × 10" (8,2 × 25,4 cm) de ancho Instrucciones de instalación INSTRUCCIONES DE INSTALACIÓN DE CONDUCTOS DE ESCAPE EXTERNAS NOTA: en caso de que sea necesario instalar conductos, tenga en cuenta que el largo total de los conductos. rectangulares (ancho de 3 1/4" × 10" u 8,2 cm × 25,4 cm) o redondos (diámetro de 5" ó 12,7 cm) /(diámetro de 6" ó 15,2 cm) NO debe ser superior a 14 0 pies ( 4 2,7 m). La ventilación exterior requiere el uso de un CONDUCTO PARA CAMPANA EXTRACTORA. Lea con atención las siguientes recomendacio- nes. NOTA: es importante que se instale el sistema de ventilación siguiendo la ruta más directa y con el menor número posible de codos. Esto garan- tizará la salida fluida del aire por los conductos de extracción y evitará cualquier bloqueo. Asimismo, asegúrese de que los reguladores de extracción se muevan libremente y nada bloquee los conductos. Largo máximo del conducto: Para lograr una salida satisfactoria del aire, el largo total del conducto rectangular con un ancho de 3 1/4" × 10" (8,2 × 25,4 cm) o redondo con un diámetro de 5" (12,7 cm) /6" (15,2 cm) no debe ser mayor que 140 pies (42,7 m). Los codos, los adaptadores, las tapas de salida al techo o a la pared, etc., representan áreas de resistencia adicional al flujo del aire y son equivalentes a una sección de conducto recto cuyo largo es mayor que su tamaño físico real. Cuando calcule el largo total del conducto, añada el largo equivalente de cada uno de los adaptadores, codos, etc., más el largo de todas las secciones rectas del conducto. La tabla siguiente contiene infonnación para saber cómo calcular el largo total (en medidas equivalentes) del sistema de conductos, a partir del largo aproximado en pies de algunos conductos/adaptadores/codos, etc. estándar. LARGO (MEDIDAS EQUIVALENTES) No DE UNIDADES- UTILIZADAS LARGO (MEDIDAS EQUIVALENTES) Pies o m (metros) Pies o m (metros) Pies o m (metros) Pies o m (metros) Pies o m (metros) Pies o m (metros) Pies o m (metros) Pies o m (metros) Largo total del sistema de conductos = 40 pies (12,2 m) x ( )

24 pies (7,3 m) *IMPORTANTE: si se utiliza un adaptador de unión entre el conducto rectangular y el redondo, los bordes inferiores del regulador de extractión tendrán que ser recortados (con una tijera para hojalata), a fin de que se ajusten y permitan el libre mocvimiento del regulador.Los largos (en medidas equivalentes) de las piezas del conducto están basados en pruebas reales y se ajustan a los requisitos para un buen rendimiento de ventilación con cualquier campana eatractora. Conexión de escape El adaptador fue diseñado para concordar con un ducto rectancular estpandar 3 1/4" x 10" (8.2 x 25.4 cm). Si se requiere de un ducto redondo, se debe utilizar un adaptador de transición. Un ducto con un diámetro de 5" (12.7cm) / 6" (15.2cm) es aceptable. SP-14La siguiente tabla contiene un ejemplo de una posible instalación de un sistema de conducto de extracción. EXTRACCIÓN SUPERIOR EXTERNA (SÓLO EJEMPLO) La siguiente tabla contiene un ejemplo de uno posible instalación de un sistema de conducto de extracción. Instrucciones de instalación EXTRACCIÓN TRASERA EXTERNA (SÓLO EJEMPLO)

Tapa d salida al techo 24 pies (7,3 m) 41 pies (12,5 m) Largo total del sistema de conductos =

(1) 5 pies (1,5 m) Conducto recto de 12 pies (3,6 m) y diámetro de 6" (15,2 cm) Adaptador de unión entre el conducto rectangular y el redondo* Los largos (en medidas equivalentes) de las piezas del conducto están basados en pruebas reales y se ajustan a los requisitos para un buen rendimiento de ventilación con cualquier campana extractora. Los largos (en medidas equivalentes) de las piezas del conducto están basados en pruebas reales y se ajustan a los requisitos para un buen rendimiento de ventilación con cualquier campana extractora. 63 pies (19,2 m) Largo total del sistema de conductos =

• IMPORTANTE: si se utiliza un adaptador le unión entre el conducto rectangular y el redondo, los bordes inferiores del regula- dor de extracción tendrán que ser recortados (con una tijera para hojalata), a fin de que se ajusten y permitan el libre movimiento del regulador. Tapa de salida a la pared Conducto recto rectangular de 3 pies (0,9 m) de largo (3 y 1/4" × 10" (8,2 cm × 25,4 cm) de ancho Codo de 90

NOTA: en el caso de extracción por la parte trasera, hay que tener cuidado de alinear los conductos de extracción con el espacio entre las vigas (el entramado), o bien que la pared haya sido preparada durante su construcción para dejar suficiente espacio entre las vigas para el sistema de extracción. SP-15·

Parte trasera del microondas Instrucciones de instalación B1.

ol. Asegúrese de que los tornillos del motor del ventilador y la placa del ventilador queden firmemente apretados al volver a instalarlos. Esto ayudará a prevenir el exceso de vibraciones. Asegúrese de que el cableado del motor quede debidamente orientado y asegurado, y que los cables no queden atrapados.

EXTRACCIÓN TRASERA EXTERNA

(Conducto Horizontal) DESCRIPCIÓN GENERAL DE LA INSTALACIÓN B1. Preparación de la pared trasera B2. Desinstalación del placa del ventilador B3. Montaje de la placa de instalación en la pared B4. Preparación del gabinete superior B5. Ajuste del ventilador B6. Instalación del horno microondas NOTAS IMPORTANTES: Lea las instrucciones de la sección PLANTILLA PARA LA PARED TRASERA. Adhiera con cinta la plantilla a la pared trasera, alineándola con los agujeros previamente taladrados pares coincidir con los agujeros A y B en la placa para la pared. Realice el corte de la abertura, siguiendo las instrucciones de la sección PLANTILLA PARA LA PARED TRASERA.

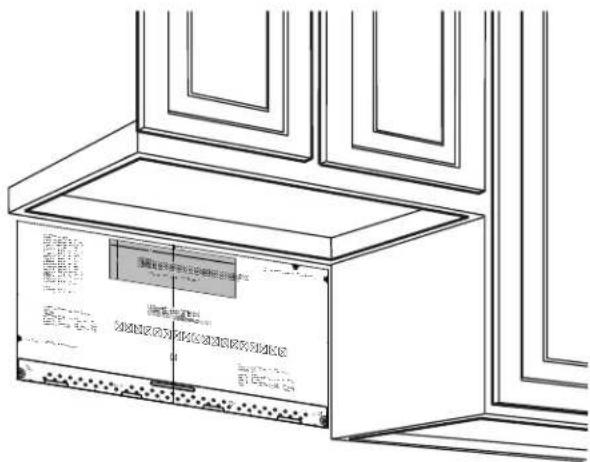

PREPARACIÓN DE LA PARED

TRASERA PARA LA SALIDA DE

EXTRACCIÓN TRASERA EXTERNA

Es necesario realizar un corte en la pared trasera para crear una abertura para la salida de extracción externa.

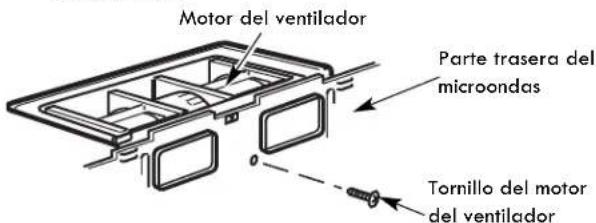

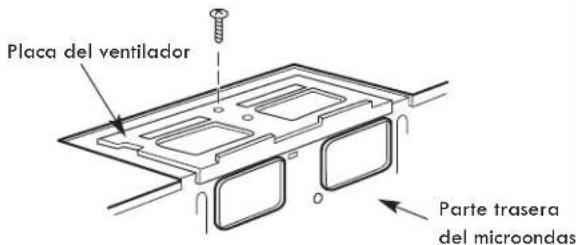

DESINSTALACIÓN DEL PLACA

DEL VENTILADOR Quite y guarde el tornillo que sujeta la placa del ventilador al microondas. Levante la placa del ventilador para retirarla.

SP-16Instrucciones de instalación B3.

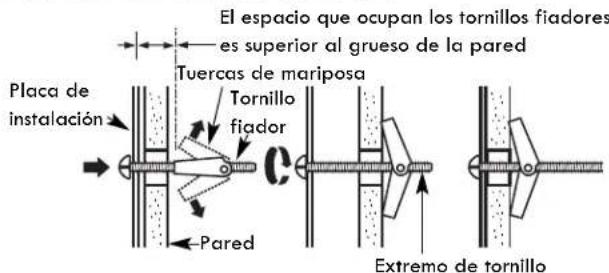

Pared Placa de instalación El espacio que ocupan los tornillos fiadores es superior al grueso de la pared Tornillo fiador Tuercas de mariposa Para utilizar tornillos de fiador: Extremo de tornillo

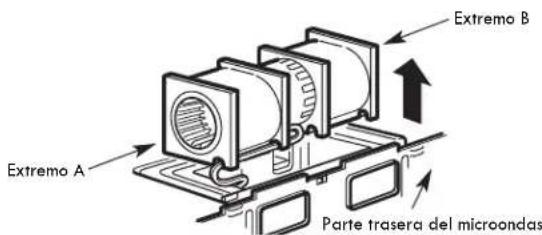

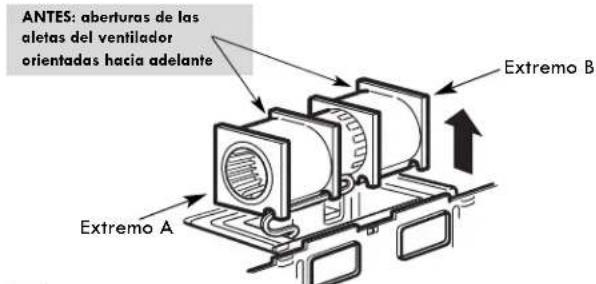

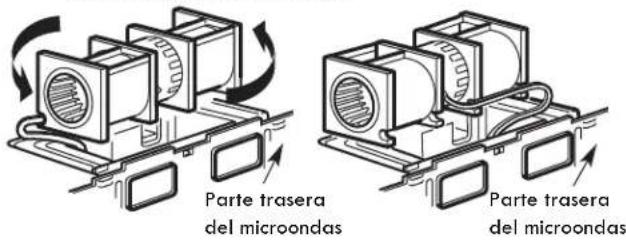

B5. Extremo B Extremo A Parte trasera del microondas Motor del ventilador Tornillo del motor del ventilador Fije la placa en la pared con los tornillos de fiador. Al menos un tornillo para madera debe ser utilizado para fijar la placa a una viga de la pared.

MONTAJE DE INSTALACIÓN LA

PLACA DE EN LA PARED

Quite las tuercas de mariposa de los tornillos. Inserte los tornillos en la placa de instalación, a través de los agujeros taladrados en las partes de la pared que no son viga (los paneles) y vuelva a insertar las tuercas de mariposa hasta 3/4" (19 mm) de cada tornillo. Coloque la placa de instalación contra la pared e inserte las tuercas de mariposa en los agujeros de la pared, a fin de instalar la placa. NOTA: antes de apretar los tornillos de fiador y el tornillo para madera, asegúrese de que las lengüetas de la placa de instalación toquen la parte inferior del gabinete cuando sear empujadas a ras contra la pared, y que la placa quede debidamente centrada bajo el gabinete. PRECAUCIÓN: tenga cuidado de evitar que sus dedos queden atrapados entre la parte trasera de la placa de instalación y la pared. Apriete todos los tornillos. Tire de la placa alejándola de la pared, a fin de que resulte más fácil apretar los tornillos. Lea las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR. Adhiera con cinta la plantilla al gabinete superior. Taladre los agujeros, siguiendo las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR. PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras.

CIÓN TRASERA EXTERNA

Quite y guarde el tornillo que sujeta el motor del ventilador al microondas. Tire del ventilador con cuidado hacia afuera. Los cables se extenderán to suficiente para permitir el ajuste del ventilador. ANTES: aberturas de las aletas del ventilador orientadas hacia adelante B4.

GABINETE Es necesario taladrar agujeros para los tomillos de soporte superior, así como un agujero lo suficientemente, grande para que el cable eléctrico pueda pasar a través. Parte trasera del microondas Gire el ventilador 90°. Parte trasera del microondas

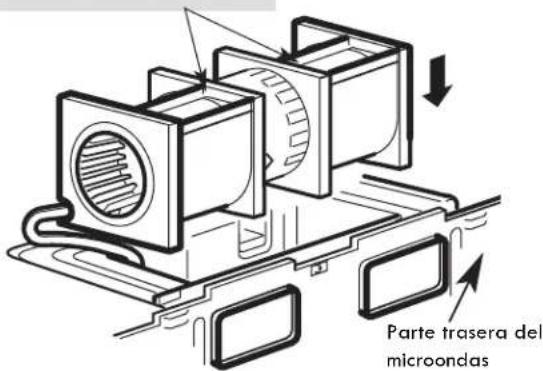

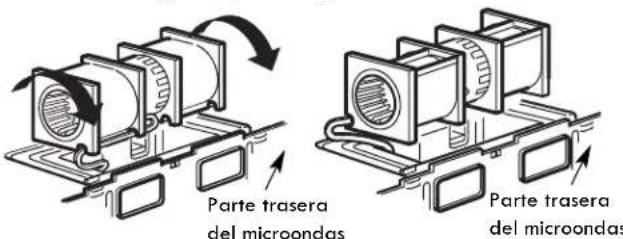

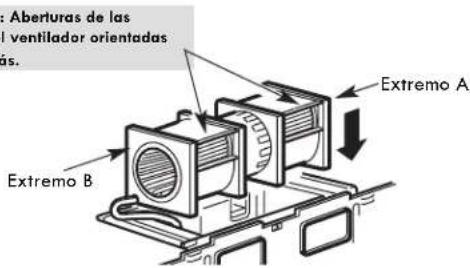

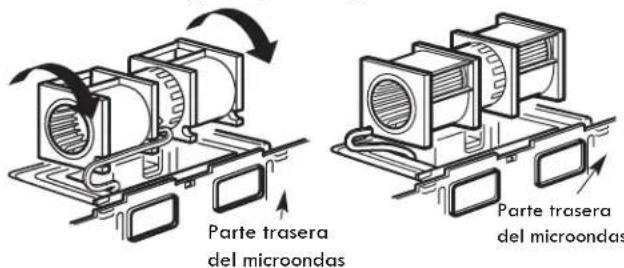

Antes del giro Después del giro SP-17Instrucciones de instalación Vuelva a colocar el ventilador dentro de su abertura. B5. Gire el ventilador hacia la izquierda 180°. Antes del giro Después del giro Antes de la reorientación Después de la reorientación Cables orientados a través del lado derecho Cables orientados a través del lado izquierdo Parte trasera del microondas Parte trasera del microondas Placa del ventilador Tornillo del motor del ventilador Fije el ventilador al microondas con su tornillo original. Antes del giro Después del giro Parte trasera del microondas Extremo A Extremo B Parte trasera del microondas Parte trasera del microondas Guía Guía Adaptador Lengüetas de bloqueo Parte trasera del microondas

CIÓN TRASERA EXTERNA (cont.) Retire suavemente los cables de las ranuras. Reoriente los cables a través de las ranuras hacia el otro lado del ventilador. Gire el ventilador 90

, de manera que las aberturas de las aletas del ventilador queden orientadas hacia la parte trasera del microondas. Vuelva a fijar (con el tornillo) la placa del ventilador en la misma posición en que estaba antes. Asegúrese de que el tornillo quede apretado. Instale el adaptador de extracción en la parte trasera del horno, deslizándolo por las guías situadas en la parte central superior de la parte trasera del horno. Empuje hacia adentro hasta que encaje en las lengüetas de bloqueo inferiores. Tenga cuidado de asegurarse de que la bisagra del regulador de extracción esté instalada de manera que quede en la parte superior y que se pueda mover libremente. DESPUÉS: Aberturas de las aletas del ventilador orientadas hacia atrás. PRECAUCIÓN: No tire hacia afuera ni estire los cables del ventilador. Asegúrese de que los cables no queden atrapados y que queden debidamente asegurados. NOTA: Las aberturas de extracción del ventilador deben coincidir con las aberturas de extracción situadas en la parte trasera del horno.

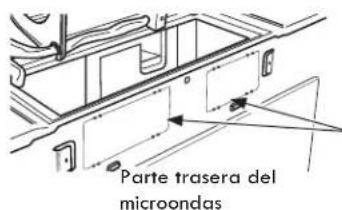

Retire las placas preperforadas en la parte trasera de la unidad con recortes. (Param algunos modelos) Parte trasera del microondas Placas Preperforadas: Recorte las 4 redes en cada panel preperforado y retire las preperforaciones metálicas para el flujo de aire trasero.

deberá eliminar cualquier extremo punteagudo creado al retirar las placas preperforadas.

SP-18Instrucciones de instalación

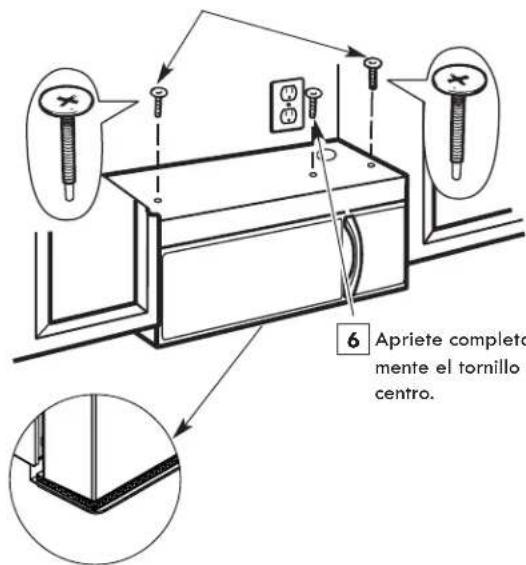

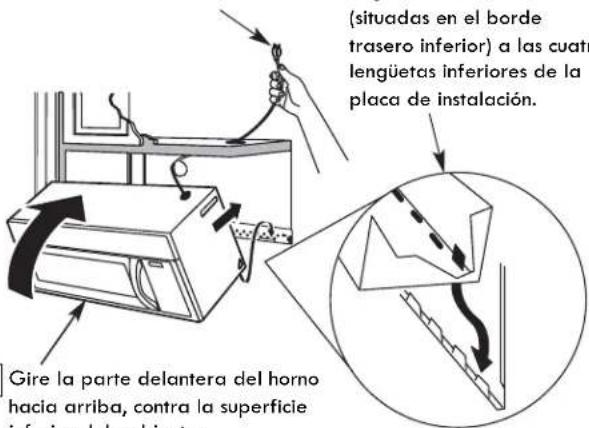

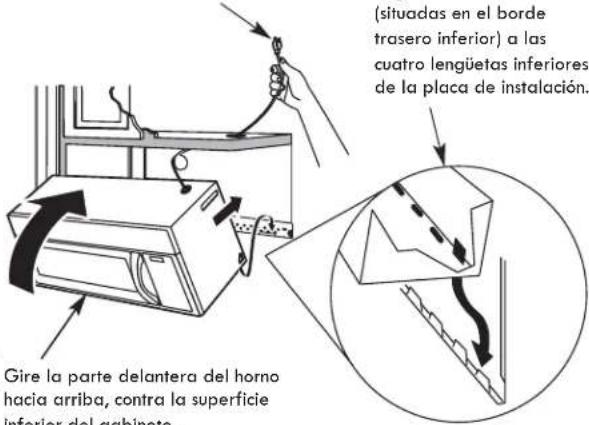

Gire la parte delantera del horno hacia arriba, contra la superficie inferior del gabinete.

INSTALACIÓN DEL HORNO

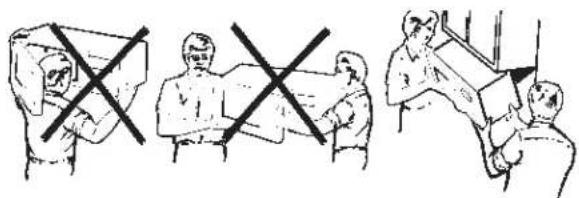

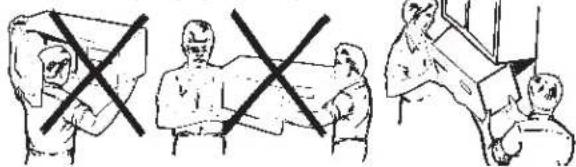

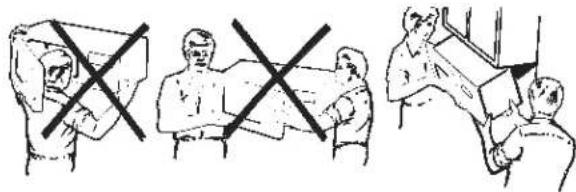

MICROONDAS POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILITAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS INSTALEN EL HORNO MICROONDAS. NOTA: Si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable. NOTA: Se recomienda el uso de bloques de relleno si la parte delantera del gabinete sobresale debajo del estante inferior del gabinete. IMPORTANTE: Si no se usan bloques de relleno, pueden producirse daños en la carcasa por apretar demasiado los tornillos. NOTA: cuando instale el horno microondas, pase el cable eléctrico a través del agujero correspondiente de la superficie inferior del gabinete superior: Manténgalo tenso/recto durante los pasos 1 a 3. No permita que el cable quede atrapado ni levante el horno tirando del cable. Levante el microondas, inclínelo hacia adelante y enganche las ranuras (situadas en el borde trasero inferior) a las cuatro lengüetas inferiores de la placa de instalación. Inserte un tornillo autoalineante a través del agujero del centro del gabinete superior: Fije temporalmente el horno apretando el tornillo al menos dos vueltas completas despisés de que el tornillo quede enroscado. (Más adelante se procederá a apretar completamente el tornillo.) Asegúrese de mantener tenso/recto el cable eléctrico. Tenga cuidado de evitar que el cable quede atrapado, especialmente al realizar la instalación del horno a ras contra la superficie inferior del gabinete.

Instale los filtros de grasa. Consulte el Manual del usuario provisto con el microondas. Equivalente a la profundidad de la superficie hueca del gabinete Inserte 2 tornillos autoalineantes a través de los agujeros exteriores del gabinete superior. Apriete cede uno de los tornillos dos vueltas completas. Apriete completa- mente el tornillo del centro. Apriete los dos tornillos externos a la parte superior del horno. (Mientras aprieta los tornillos, mantenga sujeto el horno contra la pared y el gabinete superior) IMPORTANTE: retire los separadores de cartón entre el escudo térmico y la puerta IMPORTANTE:No agarre ni use la manija o el escudo térmico durante la instalación. No retire los separadores de cartón entre el escudo térmico y la puerta. SP-193

MONTAJE DE INSTALACIÓN LA

ParedPlaca de instalaciónEl espacio que ocupan los tornillos fiadores es superior al grueso de la paredExtremo de tornilloTornillo fiadorTuercas de mariposa Para utilizar tornillos de fiador: Instrucciones de instalación

EXTRACCIÓN SUPERIOR EXTERNA (conducto vertica)

DESCRIPCIÓN GENERAL DE LA

INSTALACIÓN A1. Montaje de la placa de instalación en la pared. A2. Preparación del gabinete superior. A3. Ajuste del ventilador del microondas para la extracción superior externa. A4. Verificación del funcionamiento del regulador de extracción. A5. Instalación del horno microondas. A6. Ajuste del adaptador de extracción. A7. Acoplamiento del sistema de conducto NOTAS IMPORTANTES: Asegúrese de que los tornillos del-motor del ventilador y la placa del ventilador queden firmemente apretados al volver a instalarlos. Esto ayudará a prevenir el exceso de vibraciones. Asegúrese de que el cableado del motor quede debidamente orientado y asegurado, y que los cables no queden atrapados. Fije la placa en la pared con los tornillos de fiador. Al menos un tornillo para madera debe ser utilizado para fijar la placa a una viga de la pared. Quite las tuercas de mariposa de los tornillos.Inserte los tornillos en la placa de instalación, a través de los agujeros taladrados en las partes de la pared que no son viga (los paneles) y vuelva a insertar las tuercas de mariposa hasta 3/4" (19 mm) de cada tornillo.Coloque la placa de instalación contra la pared e inserte las tuercas de mariposa en los agujeros de la pared, a fin de instalar la placa.NOTA: antes de apretar los tornillos de fiador y el tornillo para madera, asegúrese de que las lengüetas de la placa de instalación toquen la parte inferior del gabinete cuando sean empujadas a ras contra la pared, y que la placa quede debidamente centrada bajo el gabinete.PRECAUCIÓN: tenga cuidado de evitar que sus dedos queden atrapados entre la parte trasera de la placa de instalación y la pared.Apriete todos los tornillos. Tire de la placa alejándola de la pared, a fin de que resulte más fácil apretar los tornillos.

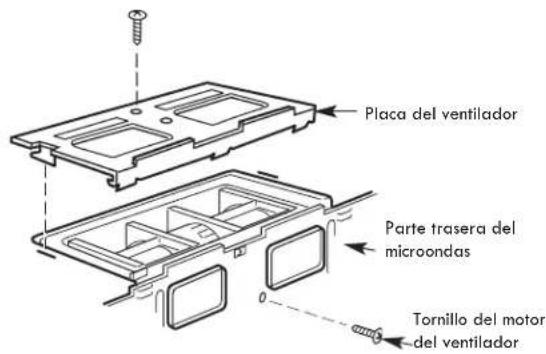

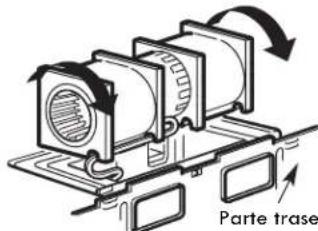

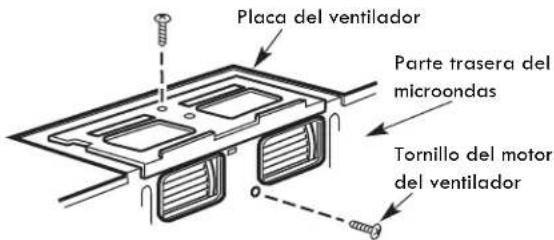

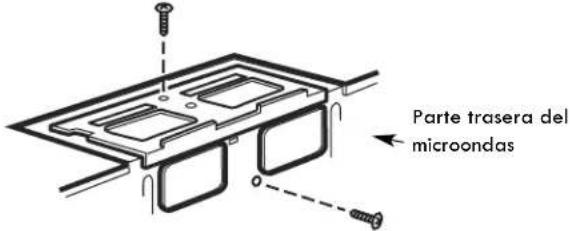

Instrucciones de instalación C3. Placa del ventiladorTornillo del motor del ventiladorParte trasera del microondas Extremo BExtremo A

Parte trasera del microondas Antes de girar Después de girar Parte trasera del microondas Parte trasera del microondas Parte trasera del microondas DESPUÉS: Aberturas de las aletas del ventilador orlentadas hacla arriba Vuelva a colocar el ventilador dentro de su abertura.

Coloque el microondas en posición vertical, con la parte superior hacia arriba.

GABINETE Es necesario taladrar agujeros para los tornillos de soporte superior, realizar un agujero lo suficientemente grande para que el cable eléctuco pueda pasar a través y recortar también un hueco to suficientemente amplio para el adaptador de extracción. Lea las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR. Adhiera con cinta la plantilla al gabinete superior. Taladre los agujeros, siguiendo las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR. PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras.

CIÓN SUPERIOR EXTERNA

Quite el tornillo que sujeta la placa del ventilador al microondas. Quite y guarde el tornillo que sujeta el motor del ventilador al microondas. Tire del ventilador con cuidado hacia afuera. Los cables se extenderán lo suficiente para permitir el ajuste del ventilador. Gire el ventilador 90 , de manera que las aberturas de las aletas del ventilador queden orientadas hacia la parte superior del microondas.

PRECAUCIÓN: No tire hacia afuera ni estire los cables del ventilador. Asegúrese de que los cables no queden atrapados y que queden debidamente asegurados. SP-213

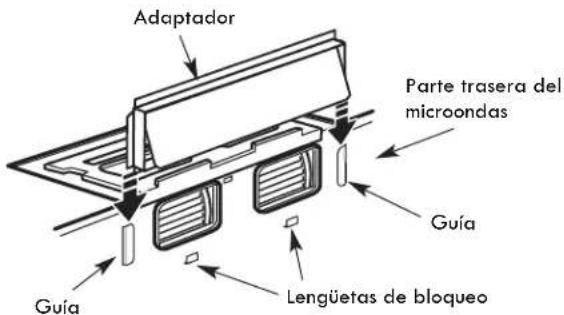

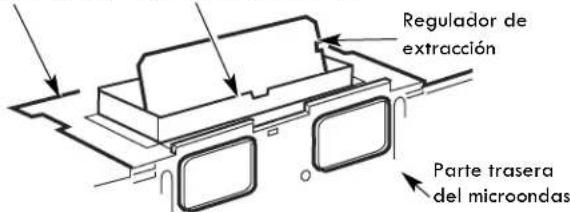

Adaptador de extracción Placa del ventilador Regulador de extracción Parte trasera del microondas

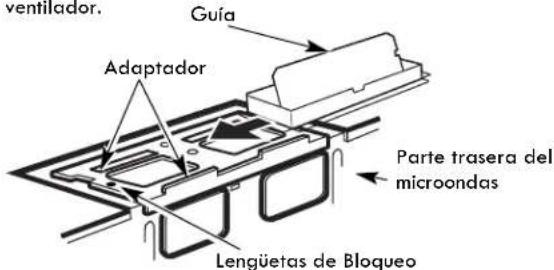

Parte trasera del microondas Adaptador Guía Lengüetas de Bloqueo C 4. C 5. Instrucciones de instalación Fije el ventilador al microondas con el tornillo previamente retirado en el paso l. Asegúrese de apretar el tornillo.

CIÓN SUPERIOR EXTERNA

Vuelva a fijar la placa del ventilador con el tornillo previa- mente retirado en el paso 1. Asegúrese de apretar el tornillo. Instale el adaptador de extracción en la parte superior del placa del ventilador, deslizándolo por las guías situadas en la parte central superior de la parte superior del placa del ventilador. Empuje hacia adentro hasta que encaje en las lengüetas de bloqueo inferiores. Tenga cuidado de asegurarse de que la bisagra del regulador de extracción esté instalada de manera que quede movible libremente.

VERIFICACIÓN DEL FUNCIONA-

Antes de instalar el microondas, asegúrese de que la cinta adhesiva que protege el regulador de extracción haya sido retirada y que el regulador se mueve fácilmente. Una vez instalado el microondas, necesitará realizar ajustes para asegurarse de lograr la alineación correcta con el conducto de extracción de la cocina. POR RAZONES DE SEGURID PERSONAL Y PARA FACILITAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS INSTALEN EL HORNO MICROONDAS. NOTA: si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable. NOTA: se recomienda el uso de bloques de relleno si la parte delantera del gabinete sobresale debajo de la parte inferior del propio gabinete. IMPORTANTE: Si no se usan bloques de relleno, pueden producirse daños en la carcasa por apretar demasiado los tornillos.

INSTALACIÓN DEL HORNO

MICROONDAS NOTA: cuando instale el horno microondas, ease el cable eléctrico a través del agujero correspondiente de la superficie inferior del gabinete superior Mantengalo tenso recto durante los pasos 1 a 3. No permita que el cable quede atrapado ni levante el horno tirando del cable. Inserte un tornillo autoalineante a través del agujero del centro del gabinete superior. Fije temporalmente el horno apretando el tornillo al menos dos vueltas completas después de due el tornillo quede enroscado. (Más adelante se procederá a apretar completamente el tornillo.)Asegúrese de mantener tenso/recto el cable eléctrico. Tenga cuidado de evitar que el cable quede atrapado, especialmente al realizar la instalación del horno a ras contra la superficie inferior del gabinete. Levante el microondas, inclínelo hacia adelante y enganche las ranuras (situadas en el borde trasero inferior) a las cuatro lengüetas inferiores de la placa de instalación. Gire la parte delantera del horno hacia arriba, contra la superficie inferior del g abinete. IMPORTANTE:No agarre ni use la manija o el escudo térmico durante la instalación. No retire los separadores de cartón entre el escudo térmico y la puerta. SP-224 Fije el horno microondas al gabinete superior.

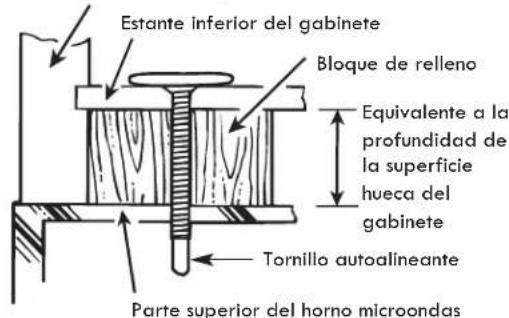

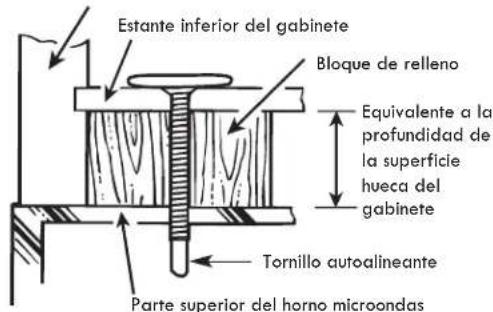

Parte delantera del gabinete Estante inferior del gabinete Bloque de relleno Parte superior del horno microondas Instrucciones de instalación Parte trasera del microondas Placa del ventilador Regulador de extracción Tornillo autoalineante

Conducto de la cocina Instale los filtros de grasa. Consulte el Manual del usuario provisto con el microondas.

INSTALACIÓN DEL HORNO

MICROONDAS (cont.) Equivalente a la profundidad de la superficie hueca del gabinete Inserte 2 tornillos autoalineantes a través de los agujeros exteriores del gabinete superior. Apriete cede uno de los tornillos dos vueltas completas. Apriete los dos tornillos externos a la parte superior del horno. (Mientras aprieta los tornillos, mantenga sujeto el horno contra la pared y el gabinete superior) Extienda el conducto de la cocina para que se acople al adaptador de extracción. Selle las uniones del conducto de escape usando cinta aislante para calefacción para altas temperaturas.

AJUSTE DEL ADAPTADOR DE

EXTRACCIÓN Abra el gabinete superior y ajuste el adaptador de Extracción para acoplarlo al conducto de la cocina. Para ajustes en dirección delantera-trasera o lado a lado, deslice el adaptador de extracción según sea necesario ACOPLAMIENTO DEL

Instrucciones de instalación

INSTRUCCIONES DE INSTALACIÓN

Y CUIDADO REGISTRO DEL PRODUCTO Lea el manual de use y cuidado.Vuelva a colocar el fusible correspondiente o encienda de nuevo el disyuntor.

CONSERVE LAS INSTRUCCIONES DE INSTALACIÓN PARA USO DEL INSPECTOR LOCAL.LIENE LA TARJETA DE REGISTRO DEL PRODUCTO.Asegúrese de que el horno microondas haya sido instalado según las instrucciones.Retire todo el material de empaque del horno microondas.Instale el anillo y el plato giratorio en el interior del horno.Conecte el cable de alimentación a un tomacorriente exclusivo (dedicado) de 15 a 20 amperios.Antes de usar el electrodomestico verifique la puesta a tierra del tomacorriente SP-24Impreso en China

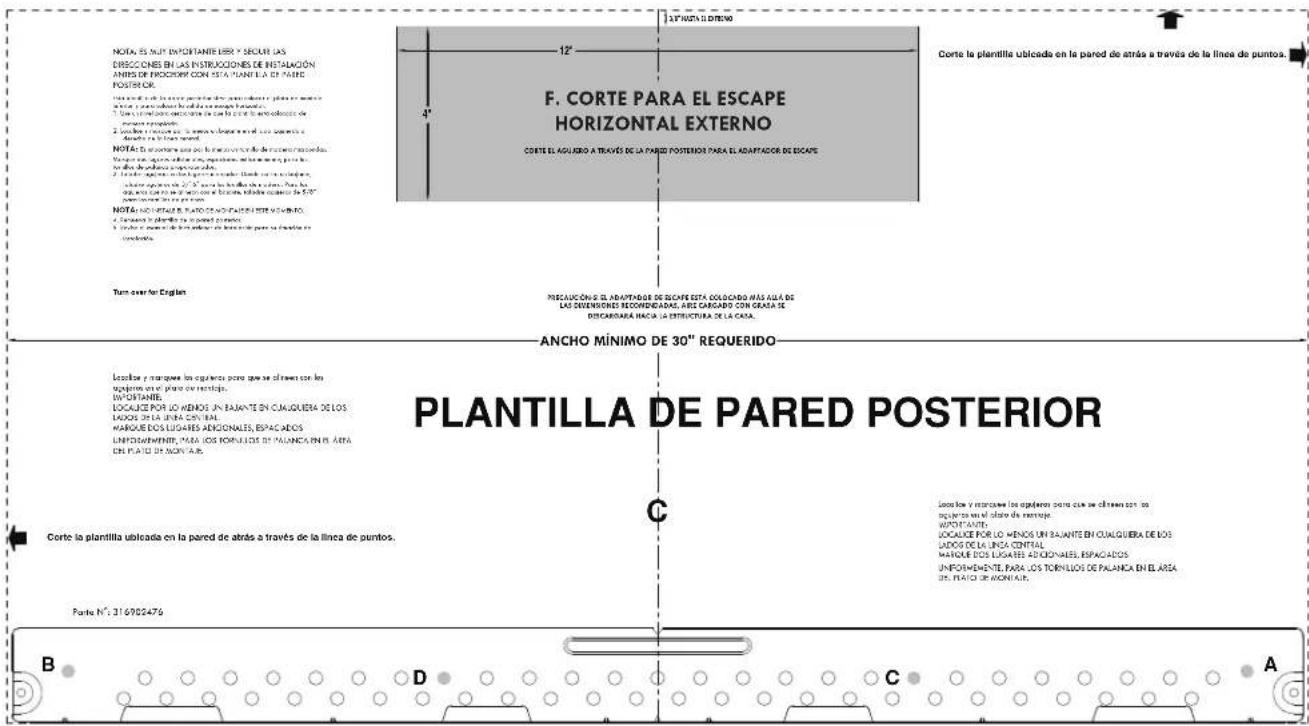

1-4 3/8＂ 13-3/8＂ 12-1/2＂6-1/4＂＂23/72-9＂4/1-4 3/8＂ 13-3/8＂3/8" HASTA EL EXTREMOANCHO MÍNIMO DE 30" REQUERIDO Corte la plantilla ubicada en la pared de atrás a través de la linea de puntos.Corte la plantilla ubicada en la pared de atrás a través de la linea de puntos.

Turn over for English Parte N°: 316902476 Parte N°: A06823428 NOTA: ES MUY IMPORTANTE LEER Y SEGUIR LAS DIRECCIONES EN LAS INSTRUCCIONES DE INSTALACIÓN ANTES DE PROCEDER CON ESTA PLANTILLA DE PARED POSTERIOR.Esta plantilla de la pared posterior sirve para colocar el plato de montaje inferior y para colocar la salida de escape horizontal.1. Use un nivel para cerciorarse de que la plantilla está colocada de manera apropiada.2. Localice y marque por lo menos un bajante en el lado izquierdo o derecho de la línea central.NOTA: Es importante usar por lo menos un tornillo de madera microondas. Marque dos lugares adicionales, espaciados uniformemente, para los tornillos de palanca proporcionados.3. Taladre agujeros en los lugares marcados. Donde exista un bajante, taladre agujeros de 3/16" para los tornillos de madera. Para los agujeros que no se alinean con el bajante, taladre agujeros de 5/8" para los tornillos de palanca.NOTA: NO INSTALE EL PLATO DE MONTAJE EN ESTE MOMENTO.4. Remueva la plantilla de la pared posterior.5. Revise el Manual de instrucciones de instalación para su situación de instalación.Localice y marquee los agujeros para que se alineen con los agujeros en el plato de montaje.IMPORTANTE:LOCALICE POR LO MENOS UN BAJANTE EN CUALQUIERA DE LOS LADOS DE LA LINEA CENTRAL.MARQUE DOS LUGARES ADICIONALES, ESPACIADOS UNIFORMEMENTE, PARA LOS TORNILLOS DE PALANCA EN EL ÁREA DEL PLATO DE MONTAJE.

F. CORTE PARA EL ESCAPE

HORIZONTAL EXTERNO PRECAUCIÓN-SI EL ADAPTADOR DE ESCAPE ESTÁ COLOCADO MÁS ALLÁ DE LAS DIMENSIONES RECOMENDADAS, AIRE CARGADO CON GRASA SE DESCARGARÁ HACIA LA ESTRUCTURA DE LA CASA.Localice y marquee los agujeros para que se alineen con los agujeros en el plato de montaje.IMPORTANTE:LOCALICE POR LO MENOS UN BAJANTE EN CUALQUIERA DE LOS LADOS DE LA LINEA CENTRAL.MARQUE DOS LUGARES ADICIONALES, ESPACIADOS UNIFORMEMENTE, PARA LOS TORNILLOS DE PALANCA EN EL ÁREA DEL PLATO DE MONTAJE.1. Determine qué tipo de área tiene la superficie inferior del gabinete: hueca o lisa/plana. Vea la figura 1. Si se trata de una superficie inferior lisa, adhiera con cinta la plantilla a dicha superficie (figura 2). Si se trata de una superficie hueca, corte los bordes de la plantilla para que se ajusten a la superficie inferior hueca del gabinete. Es importante que los bordes de los gabinetes permitan una instalación nivelada del horno.NOTA: En el caso de algunos gabinetes a veces existe un pequeño soporte o bloque pegado entre la parte saliente y la parte inferior de la superficie inferior del gabinete. Corte la plantilla para quese ajuste al soporte o el bloque, a fin de que la plantilla quede lisa y a ras contra la superficie inferior del gabinete.Adhiera con cinta la plantilla para el gabinete superior a la parte inferior del gabinete en el área hueca (figura 3).NOTA: Tras cortar los bordes de la plantilla, asegurese de que la parte trasera de la plantilla toque la pared trasera (en el caso de gabinetes con superficie inferior lisa/plana) o la parte trasera de la superficie hueca (en el caso de gabinetes con superficie inferior hueca).NOTA: ES MUY IMPORTANTE LEER Y SEGUIR LAS INSTRUCCIONES DE INSTALACIÓN ANTES DE PROCEDER A USAR ESTA PLANTILLA PARA EL GABINETE SUPERIOR.Esta plantilla se usa para ubicar el agujero a traves del cu al pasará el cable eléctrico, los agujeros para la instalación en el gabinete y el hueco para la salida de extracción vertical.2. Taladre agujeros con diámetro de 3/8" en A., 8. y PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras.3. Realice el corte para el agujero (hueco) con diámetro de 2"en D. para el cable eléctrico. Si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable (consulte la sección de piezas incluidas del Manual de instrucciones de instalación).4. (SOLAMENTE PARA EXTRACCIÓN VERTICAL) Corte el área sombreada E. a traves de la superficie inferior del gabinete, para la ubicación de la salida de extracción vertical (externa).5. Retire la plantilla para el gabinete superior.6. En el caso de gabinetes con superficie inferior hueca, confeccione 2 bloques de relleno con madera sobrante, del tamano de las áreas sombreadas F y G.Dichos bloques de relleno deben tener un espesor igual a la profundidad del hueco del gabinete. Taladre agujeros con un diámetro de 1/2" en dichos bloques, para alinearlos con A. y C. Coloque los bloques de manera que los agujeros en cada bloque queden alineados con los correspondientes agujeros en el gabinete. Los bloques de relleno deben quedar al mismo nivel que el borde inferior del marco del gabinete en la pared (figura 4).7. PROSIGA CON LAS INSTRUCCIONES DE INSTALACIÓN.

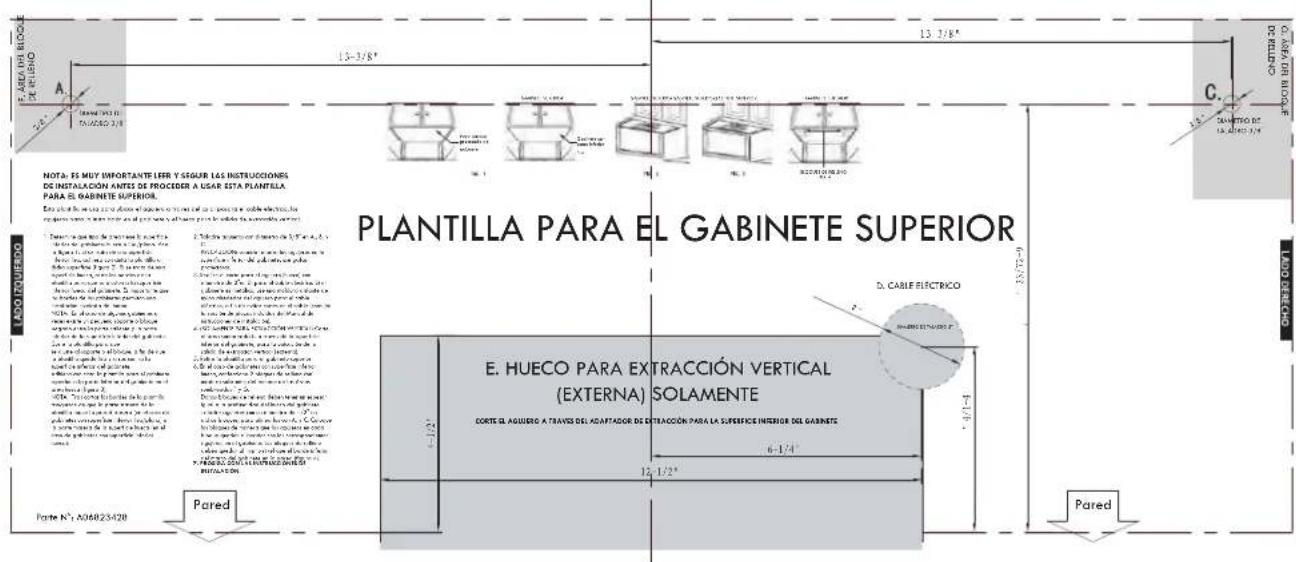

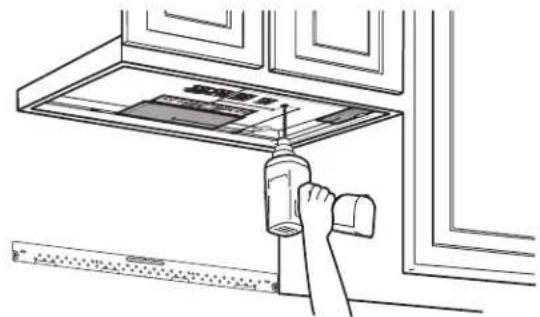

PLANTILLA PARA EL GABINETE SUPERIOR

E. HUECO PARA EXTRACCIÓN VERTICAL

(EXTERNA) SOLAMENTE CORTE EL AGUJERO A TRAVES DEL ADAPTADOR DE EXTRACCIÓN PARA LA SUPERFICIE INFERIOR DEL GABINETE

DIAMETRO DE TALADRO 2"
