Marca	Frigidaire
Modelo	MWTK30FGUF
Tipo de producto	Horno microondas empotrable
Dimensiones del kit (Al x An x P)	18 x 30 x 1,5 pulgadas (458 x 762 x 38 mm)
Dimensiones de la abertura (Alto)	16 3/4 a 17 pulgadas (42,5 a 43,2 cm)
Dimensiones de la abertura (Ancho)	24 3/4 a 25 pulgadas (62,9 a 63,5 cm)
Profundidad máxima de la abertura	20 pulgadas (50,8 cm)
Peso aproximado	45 kg (100 lb)
Alimentación	120 V, 60 Hz, 1500 W (estimado)
Potencia del microondas	1000 W (estimado)
Capacidad	1,6 pies cúbicos (estimado)
Funciones principales	Cocción por microondas, descongelación, mantenimiento caliente (estimado)
Seguridad	Bloqueo infantil, apagado automático (estimado)
Nivel de sonido	55 dB (estimado)
Color	Blanco o acero inoxidable (no especificado)
Piezas incluidas	Kit de acabado: marco frontal, conducto de escape, 2 rieles de montaje, tornillos
Garantía	1 año (estimado)
Uso	Solo interior
Instalación	Empotrar con kit incluido, nivel de habilidad básico

Preguntas frecuentes - MWTK30FGUF FRIGIDAIRE

¿Cómo instalar el horno microondas en un armario?

Siga las instrucciones de instalación proporcionadas. Asegúrese de que la abertura tenga las dimensiones correctas, fije el conducto de escape al suelo, luego coloque el microondas guiándolo sobre el conducto. Finalmente, instale el marco frontal y fíjelo con los tornillos incluidos.

¿Cuáles son las dimensiones de recorte necesarias?

La altura del recorte debe estar entre 16 3/4 y 17 pulgadas (42,5 a 43,2 cm), el ancho entre 24 3/4 y 25 pulgadas (62,9 a 63,5 cm), y la profundidad máxima de 20 pulgadas (50,8 cm).

¿Qué herramientas se necesitan para la instalación?

Necesitará un nivel de burbuja, un destornillador (para los tornillos incluidos) y posiblemente un taladro si necesita perforar agujeros guía. El kit contiene todos los tornillos necesarios.

¿Cómo fijar el conducto de escape?

Coloque el conducto de escape en la abertura alineando la línea central, luego fíjelo al suelo con tres tornillos A en los agujeros exteriores. Asegúrese de que el suelo esté nivelado antes de comenzar.

¿Cómo instalar el marco frontal?

Coloque el conjunto del marco cuadrado sobre el microondas ya colocado. Verifique el nivel, luego fije la parte superior con dos tornillos B, luego la parte inferior con los dos tornillos B restantes (ver ilustraciones 7 y 8).

¿Qué hacer si el microondas no está nivelado?

Antes de instalar el conducto de escape, verifique que el suelo esté nivelado con un nivel de burbuja. Si no es así, ajuste el suelo o use calzas. Un suelo nivelado es esencial para el buen funcionamiento.

¿Puedo instalar este microondas sobre un horno de pared?

Sí, siempre que el horno de pared esté instalado primero y haya un espacio de al menos 3 pulgadas entre el horno de pared y el microondas. Siga las instrucciones del horno de pared y del kit de integración.

¿Cuál es la altura mínima de la abertura?

La altura mínima de la abertura es de 16 3/4 pulgadas (42,5 cm). La altura máxima es de 17 pulgadas (43,2 cm). Respete estas dimensiones para una instalación correcta.

¿Cómo conectar la alimentación eléctrica?

El enchufe eléctrico no debe estar en la zona sombreada indicada en la ilustración 3. Conecte el cable de alimentación del microondas a un enchufe estándar de 120 V antes de insertarlo en la abertura. Asegúrese de que el panel de servicio esté apagado antes de cualquier manipulación.

¿Dónde puedo obtener ayuda para la instalación?

Para clientes en Estados Unidos, llame al 1-800-944-9044. En Canadá, marque 1-800-265-8352 (inglés) o 1-800-668-4606 extensión 8199 (francés). Visite también www.frigidaire.com.

MANUAL DE USUARIO MWTK30FGUF FRIGIDAIRE

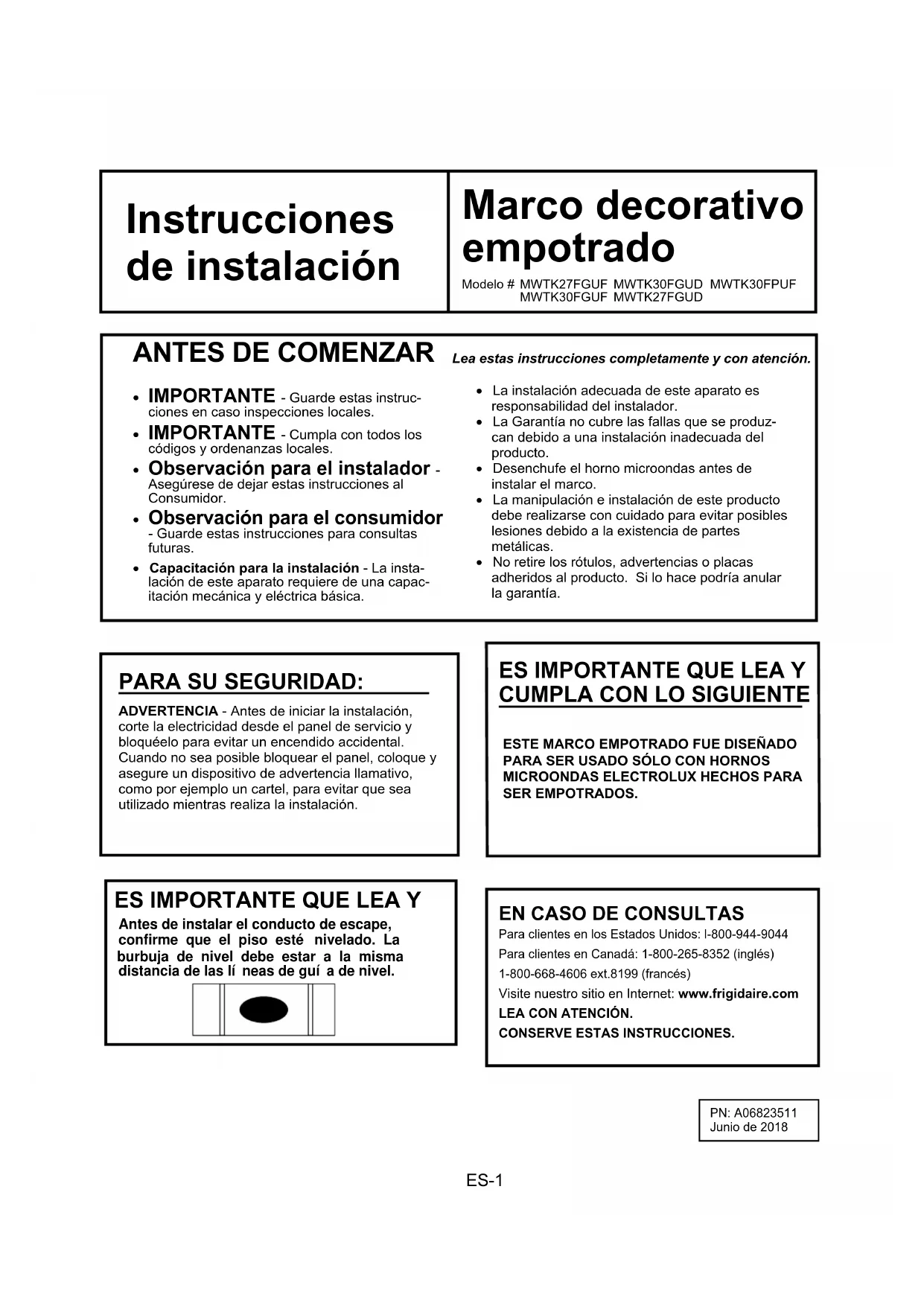

Instrucciones de instalación

Marco decorativo empotrado

Modelo # MWTK27FGUF MWTK30FGUD MWTK30FPUF MWTK30FGUF MWTK27FGUD

ANTES DE COMENZAR

• IMPORTANTE - Guarde estas instru ciones en caso inspections locales.
• IMPORTANTE - Cumpla con todos loscottigos yordenanzas locales.
• Observación para el instalador - Asegúrese de hacer estas instrucciones al Consumidor.
• Observación para el consumidor
• Guarde estas instrucciones para consultas futuras.
• Capacitación para la instalación - La instalación de este aparato requiere de una capacitación mecánica y electrónica bxisica.

Lea estas instrucciones complemente y con atencion.

• La instalación adequada de este aparato es responsabilidad del instalador.
• La Garantía no cubre las fallas que se produzcandefer a una instalacion inadequada del producto.
  Desenchufe el hora microondas antes de instalar el marco.
• La Manipulación e instalación de este producto debe realizarse con cuidado paraatarposibles lesionesdeferadoa laexistenciade partes metálicas.
• No retire los rotulos, advertencias o placas adheridos al producto. Si lo hace podra anular la garantia.

PARASU SEGURIDAD:

ADVERTENCIA - Antes de起初 la instalacion, corte la electricidad desde el panel de service y bloqueeloo para evaporar un encendido accidenta. Cuando no sea possible bloquear el panel, coloque y asegure un dispositivo de advertencia llamativo, como por exemple un cartel, para evaporar que sea realizado cuando realiza la instalacion.

ES IMPORTANTE QUE LEA Y CUMPLA CON LO SIGUIENTE

ESTE MARCO EMPOTRADO FUE DISENADO PARA SER USADO SOLO CON HORNOS MICROONDAS ELECTROLUX HECHOS PARA SER EMPOTRADOS.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conductor de escape, confirma que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las lneas de guía de nivel.

EN CASO DE CONSULTAS

Para clients en los Estados Unidos: I-800-944-9044

Para clients en Canada: 1-800-265-8352 (ingles)

1-800-668-4606 ext.8199 (francés)

Visite{nuestro sitio en Internet:www.frigidaire.com

LEA CON ATENCION.

CONSERVE ESTAS INSTRUCCIONES.

PN:A06823511

Junio de 2018

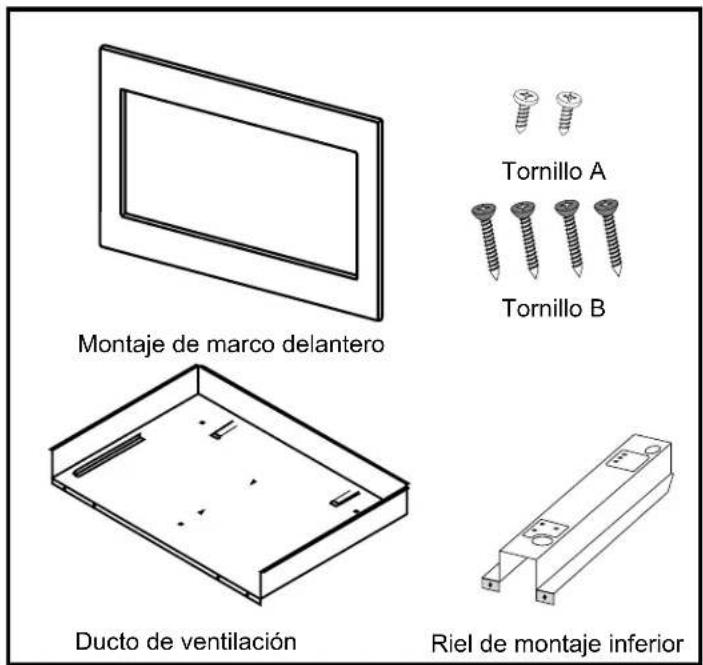

PIEZAS INCLUDES

1. Montaje de marco delantero - CANT 1
2. Ducto de ventilacion - CANT 1

Carril de montaje inferior - CANT 2

1. Tornillo A - CANT 11+3 extra
2. Tornillo B-CANT 4+2 extra

ELECCION DEL LUGAR PARA SU HORNO MICROONDAS EMPOTRADO

El marco decorativo (Trim Kit) empotrado permite la instalacion de los microondas listedos a continuacion, los cuales deben ser empotrados en un gabineto o pared o sobre un horno de pared electrico*.

Modelos de microondas:

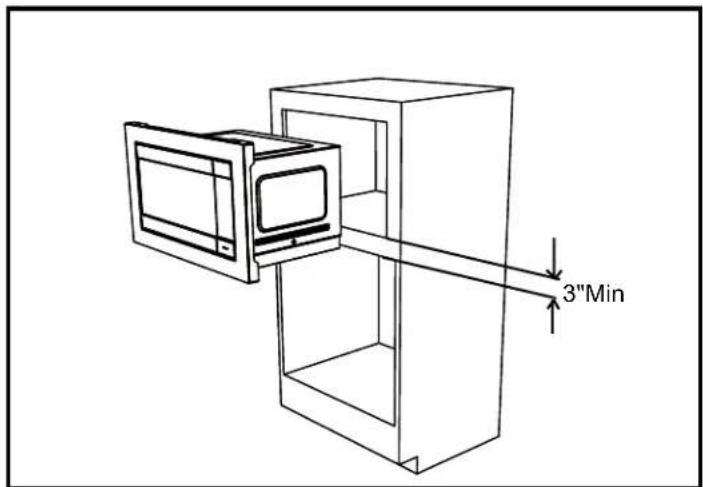

Consulte la Ilustración 1 para Obtener una ubicación adequada y cuando seanecessary empotrar sobre un horno de pared. Siga con atencion las instrucciones de instalacion tanto del horno de pared como las del marco decorativo empotrado de Electrolux. Si va a empotrar sobre un horno de pared, asegürese de que el espacio entre esteultimate y el horno microondas sea de al menos 3 pulgadas.Consulte Ilustracion 2.

*OBSERVACION:

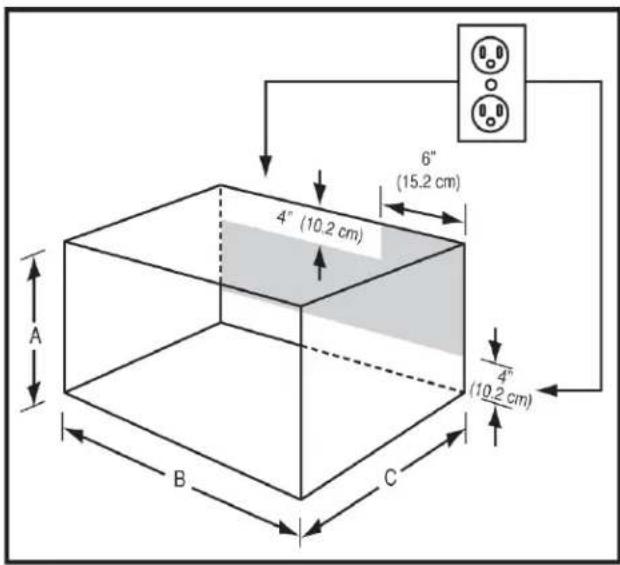

Dimensiones de la aperture (consulte ilustracion 3)

Altura (A)
Minimo	16 3/4 (42.5 cm)
Máximo	17 (43.2 cm)
Ancho (B)
Minimo	24 3/4 (62.9 cm)
Máximo	25 (63.5 cm)
Profundidad (C)
Máximo	20 (50.8 cm)

ES IMPORTANTE QUE LEAY

Antes de instalar el conductor de escape, confirma que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las lineas de guía de nivel.

Ilustración 1

Ilustración 2

Dimensiones totales del marco decorativo (Trim Kit)
	MWTK27	MWTK30
Altura	18" (458mm)	18" (458mm)
Ancho	27" (686mm)	30" (762mm)
Profundidad	1 1/2" (38.9cm)	1 1/2" (38.9cm)

Instrucciones de instalación

Ilustración 3

Ilustración 4

UBICACION DE LA TOMA DE CORRIENTE

La toma de corriente NODebe estar ubicada en la zona?sobreada que se indica en la Ilustracion 3.

OBSERVACION 1:

El piso de la aperture debe estar hecho de madera contrachapada lo suficientemente resistente para soportar el peso del hora y el suejo de energia (aproximadamente 100 libras [45 kilogramas]). El piso debe estar nivelado para un functionamento adecuado del hora. Asegúrese de revisar los@códigos de construction locales, puis podra ser necessario que la aperture conste de particionlateral, superior ytrasera.El functionamento adecuado del hora no requiere de confirmacion.

MONTAJE DE DUCTO DE ESCAPE

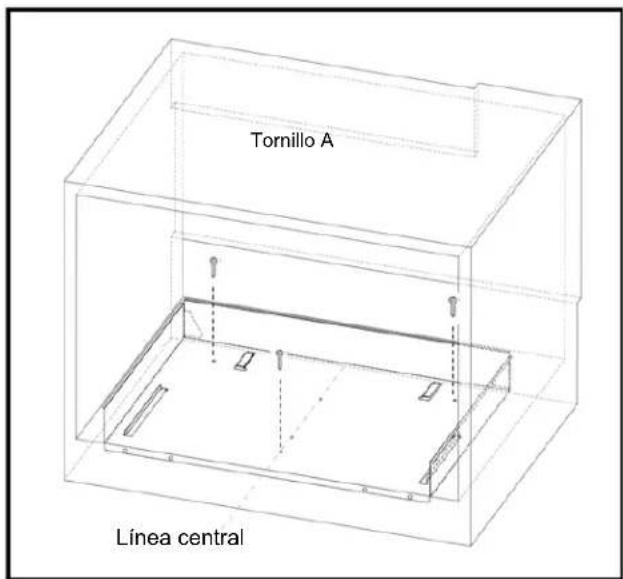

1. Dibuje una linea central sobre el piso. Coloque el ducto de escape en la aperture, cuando el montaje del本身就是 en la aperture correcta, la linea central está a la mitad del montaje. Consulte la Ilustración 4.
2. Asegure el montaje del ducto de escape con los tres tornillos tipo A.

IMPORTANTE: Asegure los tornillos en el agujero externo.

Se necesitan 3 piezas para el montaje del ducto de escape.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conductor de escape, confirma que el piso está nivelado. La burbuja de nivelmente esta a la mesma distancia de las linas de guia de nivel.

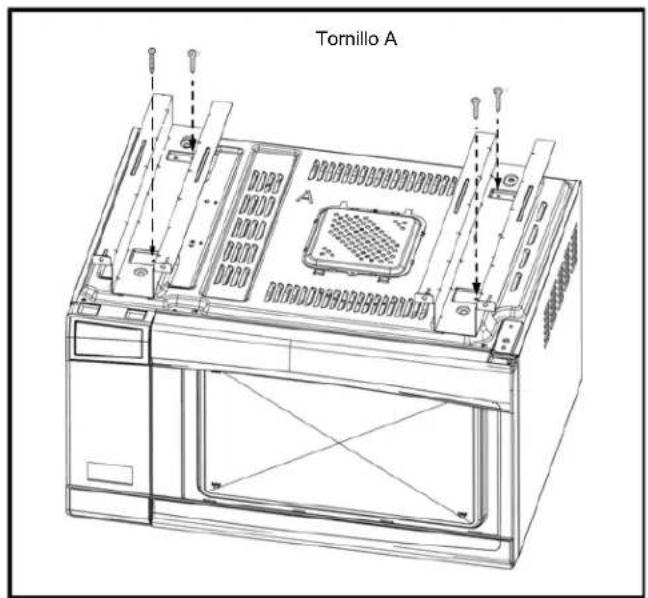

Riel de montaje inferior

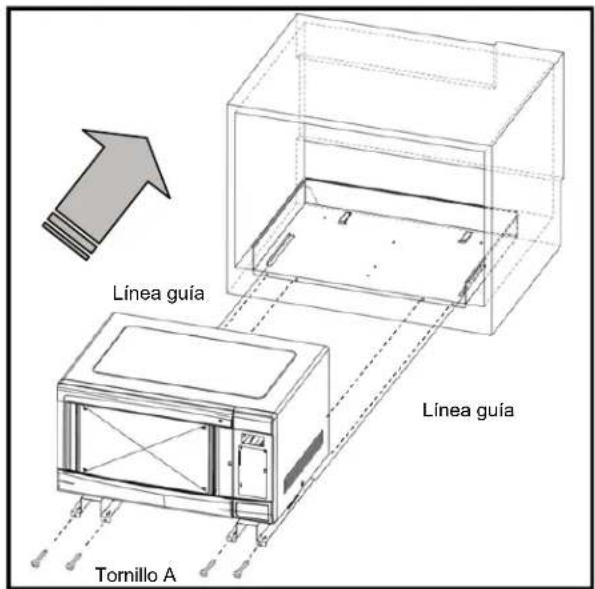

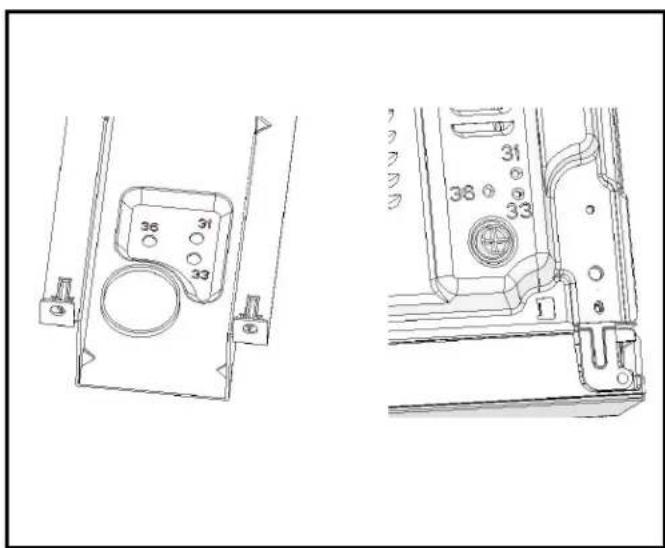

De Vuelta el hora microondas para tener acceso a la parte de abajo del本身就是. Asegure el riel de montaje inferior en el hora con los cuales tornillos tipo A. Consulte la Ilustracion 5. OBSERVACION: Asegurese de alinear los agujeros marcados con el numero "36" del riel de montaje inferior y los agujeros de la placal inferior del hora, también marcados con el numero "36".

Illustración 5

OVEN INSTALLATION

1. Coloque el hora adyacente a la pared o aperture del gabinete. Conecte el cable de alimentacion a la toma de corriente.
2. Inserte cuidadosamente el hora en la aperture preparada. Deslice el hora sobre el montaje del ducto de escape. Consulte la Ilustracion 6.
3. Asegure el montaje del ducto de escape con los cinco cuatro tornillos tipo A.

Ilustración 6

Instrucciones de instalación

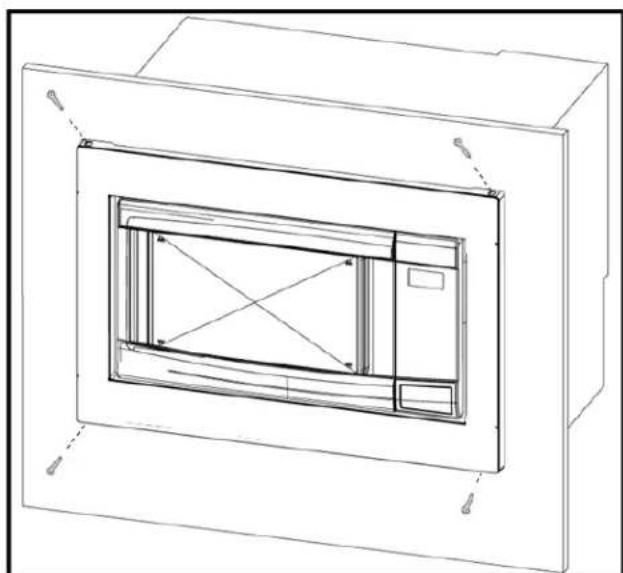

INSTALLACION DEL MARCO

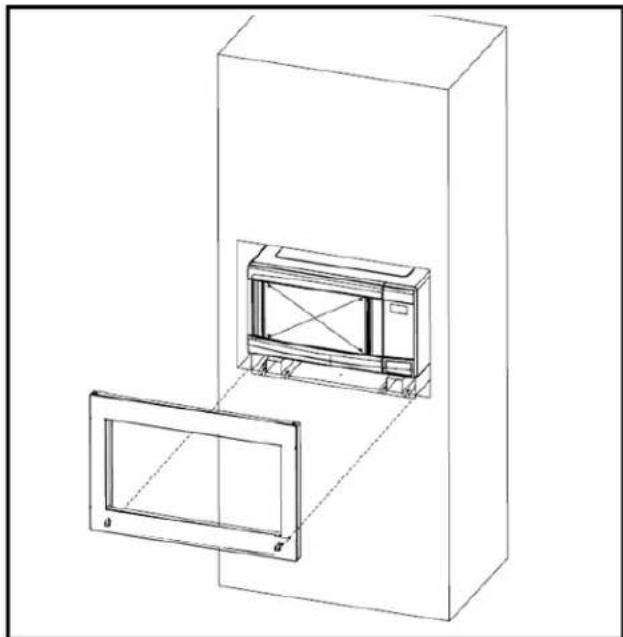

1. Coloque el MONTAJE DEL MARCO para que cuadre con el hora. Coloque el marco cuidadasamente sobre el mesmo. Consulte la Ilustracion 7.
2. Revise que esté nivelado y bajo asegürelo con los TORNILLOS tipo B. Asegure la parte inferior del MONTAJE DEL MARCO con los dos TORNILLOS tipo B restantes. Consulte la Ilustración 8.

Ilustración 7

Ilustración 8
