MANUAL DE USUARIO iCUE 5000X CORSAIR
iCUE 5000X RGB QL Edition
CORSAIR
WEB: corsair.com
PHONE: (888) 222-4346

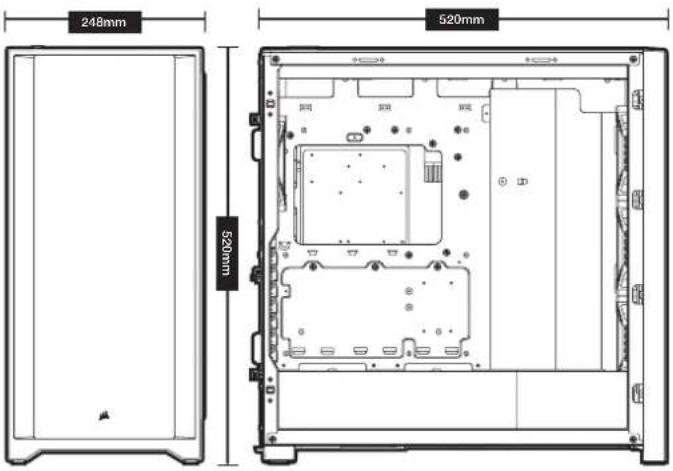

| Largo | 520mm |
| Ancho | 248mm |
| Alto | 520mm |
| Longitud máxima de la GPU | 400mm |
| Altura máxima de la CPU | 170mm |
| Longitud máxima de la fuente de alimentación | 250mm |
Ubicación de los ventiladores:
| Parte delantera | 3x 120mm / 2x 140mm (3x QL120mm incluido) |
| Parte superior | 3x 120mm / 2x 140mm |
| Parte posterior | 1x 120mm (1x QL120mm incluido) |
| Bandeja de la placa base | 3x (120mm) (se debe extraer el protector de cable) |
Compatibilidad del radiador:
| Parte delantera | 360mm / 280mm* |
| Parte superior | 360mm / 280mm |
| Parte posterior | 120mm |
| Bandeja de la placa base | 360mm* |
*Las ubicaciones de montaje de 360 mm de la parte frontal y la bandeja de la placa base no se pueden usar al mismo tiempo cuando se instalan radiadores.


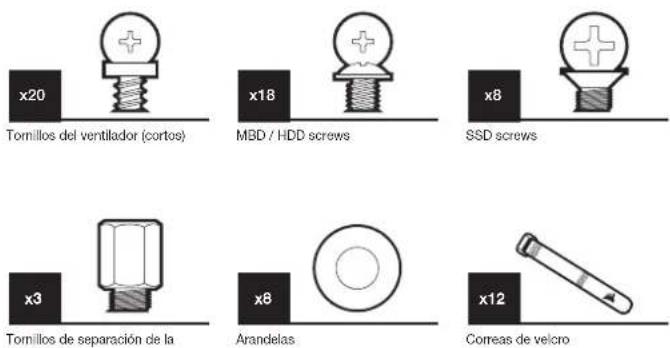

CONTENIDO DEL KIT DE ACCESORIOS
Tornillos de separación de la
placa base
ESPAÑOL ESPAÑO

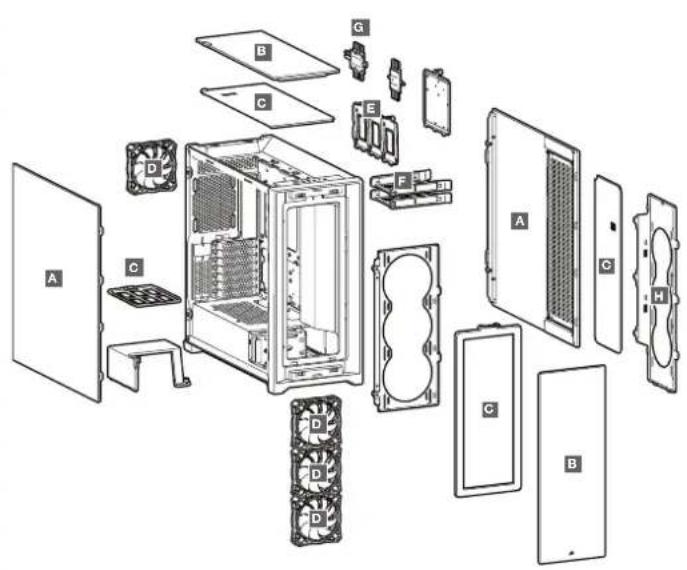

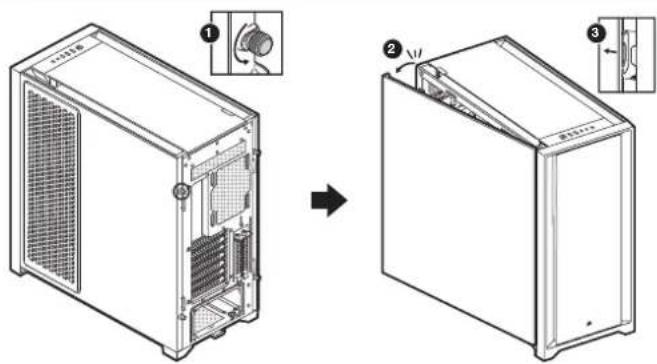

EXTRACCIÓN DE LOS PANELES LATERALESCARACTERÍSTICAS DEL GABIN

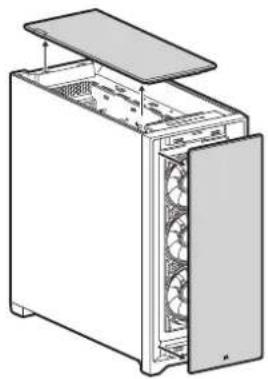

EXTRACCIÓN DEL BISEL FRONTAL Y SUPERIOR

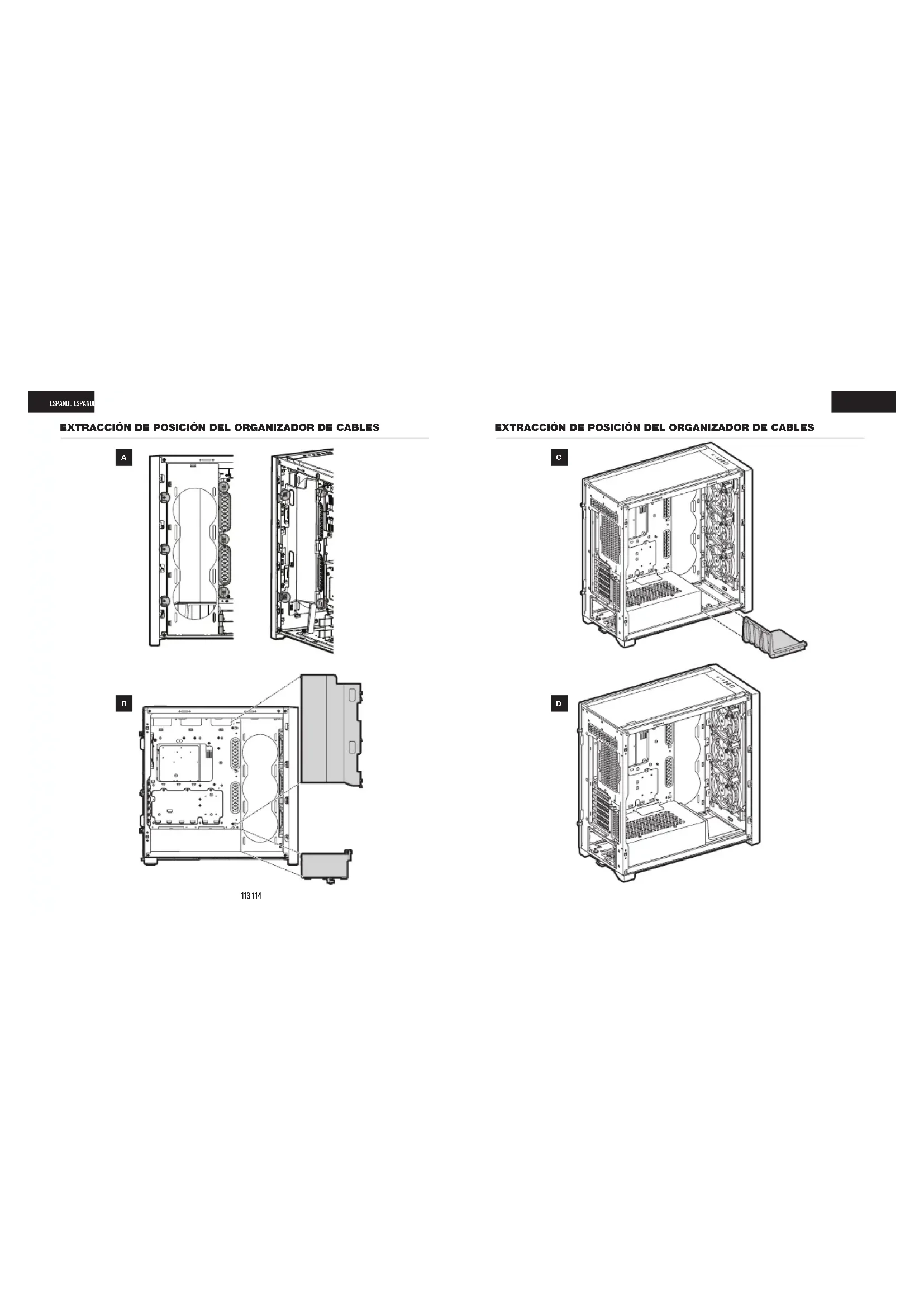

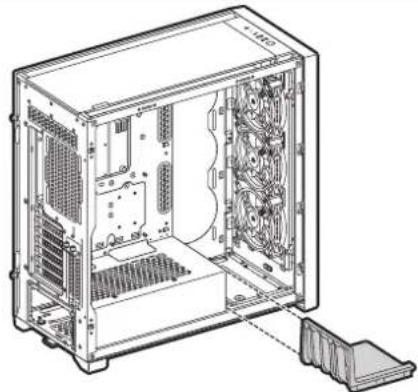

EXTRACCIÓN DE POSICIÓN DEL ORGANIZADOR DE CABLES
A
EXTRACCIÓN DE POSICIÓN DEL ORGANIZADOR DE CABLES
C

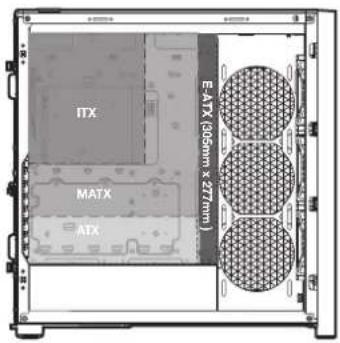

INSTALACIÓN DE LA PLACA BASE


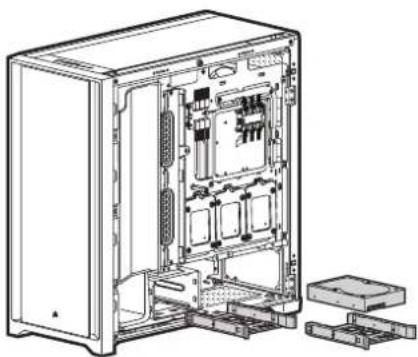

ITX MATX ATX E-ATX (305mm x 277mm)INSTALACIÓN DE HDD

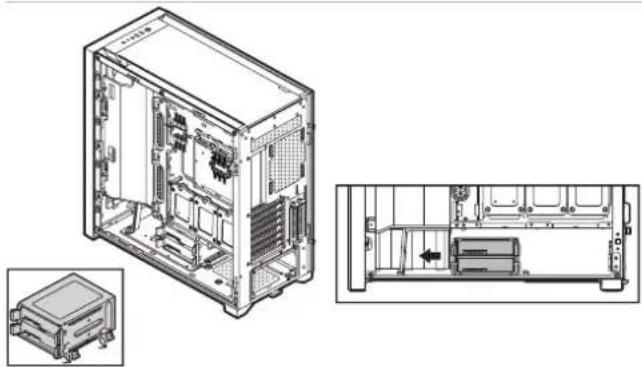

CAMBIO DE POSICIÓN DEL ARMAZÓN DE HDD

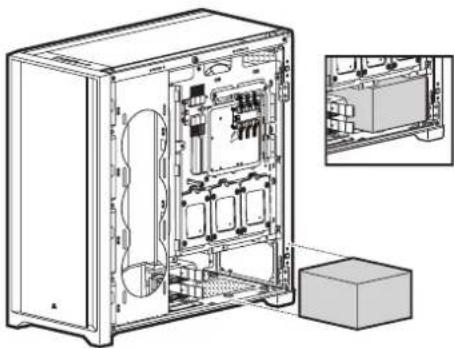

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

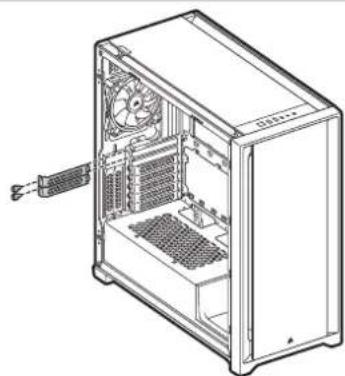

INSTALACIÓN DE TARJETAS PCI-e
ESPAÑOL ESPAÑO

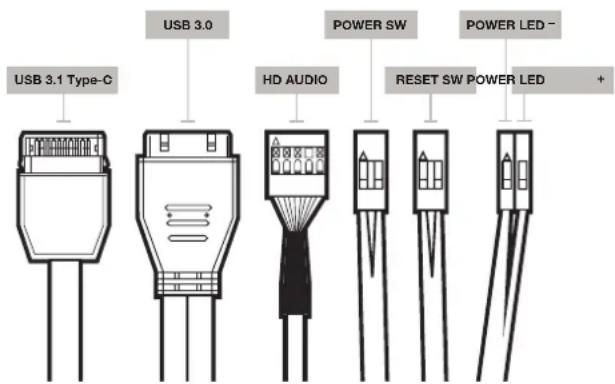

INSTALACIÓN DE LOS CONECTORES DE E/S FRONTALES
Bandeja para accesorios de la placa base
Placa protectora opcional de la fuente
de alimentación
PREGUNTAS FRECUENTES
- ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento del panel de E/S? No, solo los cabezales LED.
- ¿Con quién debo ponerme en contacto si recibo mi chasis dañado o si uno de los ventiladores deja de funcionar? Vaya a support.corsair.com y solicite un RMA para que podamos reemplazar las piezas dañadas.
- ¿Dónde puedo montar un ventilador?
| Puntos de montaje del ventilador | |
| Parte delantera 3x 120mm / 2x 140mm | |
| Parte superior 3x 120mm / 2x 140mm | |
| Parte posterior 1x 120mm | |
| Bandeja de la placa base 3x 120mm | |
Para obtener más información sobre este chasis, visite la página del producto en corsalr.com.
