050ACTWFATSMC - Puerta de garaje automática CHAMBERLAIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Puerta de garaje automática
Marca	Chamberlain
Modelo	050ACTWFATSMC
Compatibilidad	Apertura de puerta de garaje residencial
Alimentación eléctrica	120 V CA, 60 Hz
Batería de respaldo	Integrada, recargable
Conectividad	Wi-Fi integrado, tecnología myQ
Frecuencia de control remoto	315 MHz o 390 MHz (según región)
Botón de aprendizaje	Sí, botón LEARN amarillo
Sensores de seguridad	Protector System® (par de sensores fotoeléctricos)
Función de inversión de seguridad	Sí, prueba obligatoria después del ajuste
Programación del recorrido	Manual con botones ARRIBA/ABAJO y botón de ajuste
Ajuste automático de la fuerza	Sí, detección automática después de la programación del recorrido
Iluminación integrada	Sí, con lente removible
Mantenimiento	Limpieza de sensores, verificación mensual de la inversión de seguridad
Piezas de repuesto	Placa lógica del receptor (modelo 050ACTWFATS), batería, controles remotos
Reparabilidad	Reemplazo de la placa lógica posible por el usuario
Peso	Aproximadamente 8 kg
Dimensiones (aprox.)	350 x 300 x 150 mm

Preguntas frecuentes - 050ACTWFATSMC CHAMBERLAIN

¿Cómo programar un control remoto?

Presione y suelte el botón LEARN (amarillo) en el operador. Dentro de los 30 segundos, presione el botón del control remoto y manténgalo presionado hasta que la luz del operador parpadee. Suelte el botón.

¿Cómo ajustar los límites de recorrido de la puerta?

Presione el botón de ajuste hasta que el botón ARRIBA parpadee. Mantenga presionado ARRIBA para llevar la puerta a la posición alta. Presione ajuste, luego mantenga presionado ABAJO para la posición baja. Presione ajuste para confirmar.

¿Qué hacer si la puerta no se invierte durante la prueba de seguridad?

Verifique que los sensores de seguridad estén alineados y limpios. Vuelva a programar el recorrido. Si el problema persiste, contacte a un técnico calificado.

¿Cómo probar el sistema de inversión de seguridad?

Coloque una tabla de 3,8 cm (2x4 plana) debajo de la puerta abierta. Presione el control remoto para cerrar. La puerta debe invertirse al contactar el obstáculo.

¿Cómo reemplazar la placa lógica del receptor?

Desconecte la alimentación y la batería. Retire la lente, desconecte los cables y retire la placa vieja. Instale la nueva reconectando los cables en los terminales correctos (blanco/blanco, rojo/blanco-rojo, etc.) y fíjela.

¿Qué hacer si la puerta se detiene pero no se vuelve a abrir durante la prueba?

Repita la programación de los límites de recorrido. Si la prueba falla de nuevo, llame a un técnico.

¿Cómo conectar el abrepuertas a la red Wi-Fi?

Consulte el manual de usuario para la configuración Wi-Fi. Use la aplicación myQ después de programar el control remoto.

¿Cómo limpiar los sensores de seguridad?

Limpie suavemente las lentes de los sensores con un paño suave y seco. Verifique que estén alineados y que la luz esté encendida.

¿Qué significa un pitido largo después de la configuración de la fuerza automática?

Indica que el ajuste de la fuerza automática falló. Vuelva a programar el recorrido desde el principio.

¿Cómo reemplazar la batería de respaldo?

Desconecte la alimentación. Abra el compartimiento de la batería (a menudo debajo de la lente). Reemplace la batería por una del mismo tipo, luego vuelva a conectar.

MANUAL DE USUARIO 050ACTWFATSMC CHAMBERLAIN

El numero de series de su nuevo myQ se ocundra en la etiqua de reemplazo con su tarjeta lqica de reemplazo. Necessitar aee novo nmero de serde myQ para conectar su operador a la red.
Tambien rendra una etiqua de CONFIGURacion DEL AHORRADOR DE PASOS que deber ser adhera a su panel del extremo directamente bajo el boton amarro LEARN (APRENDER) para su futura identificacion. esta seguda etiqua indica que su tarjeta se actualizado y que debe colocarse una newa etiqua de producto sobre la actual. Su producto puede tener un aspecto differente.

ADVERTENCIA

Para evaporar些许 LESIONES GRAVES o la MUERTE:
- Desconecte TODA alimentacion electrica y de bateria ANTES de realizar CUALQUIER servicios o mantenimiento.

PRECAUCION

Para evaporar daños al receptor/tarieta lógica, NO toque el circuito impreso de la tarieta en el receptor/tarieta lógica de repuesto durante la instalación.

Use SIEMPRE guantes protectores y protectores para la vista al carrigar la bateria o al trabajo cercar del compartmente de la bateria.

1.1 Quite la lente la luz al tirar de sus lados superiores y girela hacía bajo. Apriete las presillas de la lente de luz para quitarla del panel del extremo.

1.2 Para Maintener su garantia, colocque la etiqueta suministrada sobre la etiqueta existente en el panel del extremo del abrepuestos de garaje. Adhiera la etiqueta de CONFIGURACION DEL AHORRADOR DE PASOS en el panel del extremo juste bajo del boton amarillo Learn (Aprender).

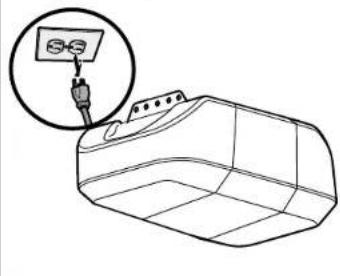

1.3 Desconecte la alimentacion del operador de puerta.

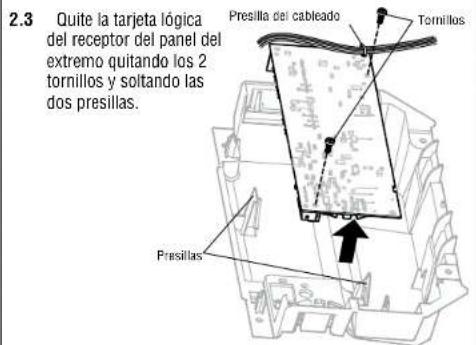

2 Quite la tarjeta lógica del receptor

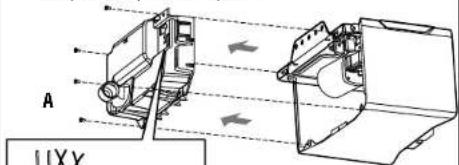

2.1 Desconecte los cables de las terminales de connexion rápida (A). Retire el panel del extremo de la tarjeta lógica del receptor del operador de puerta.

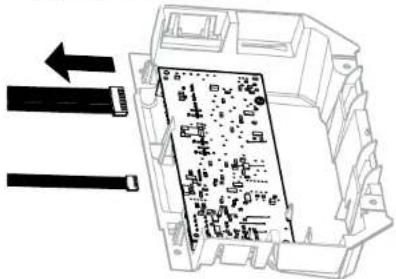

2.2 Desconecte el arnes del cable de la tarjeta lógica del receptor. Es posible que necestte pinzas de punta para quitar los arneses.

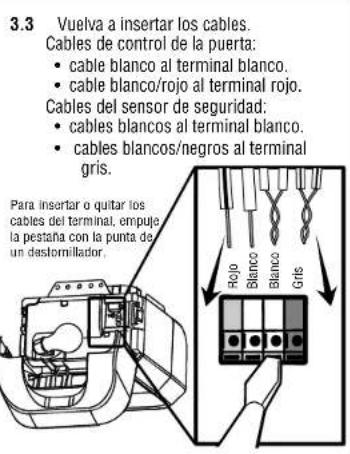

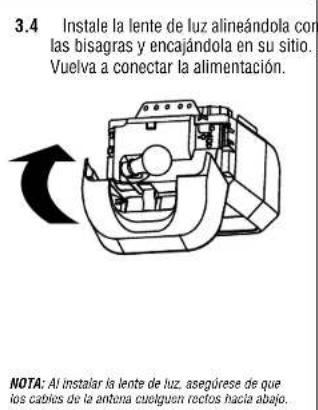

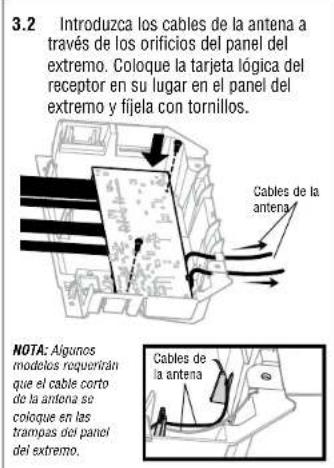

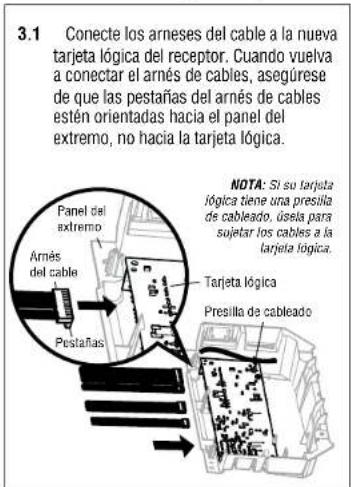

3 Instalar la tarjeta lógica del receptor

NOTE: Es requisite probar el sestma de inversion de segurid para un funconamento seguro.

Programación

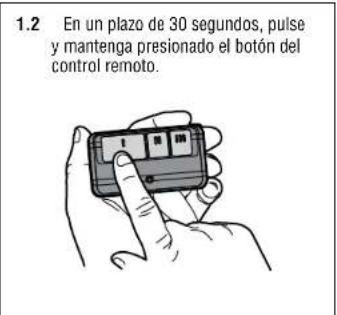

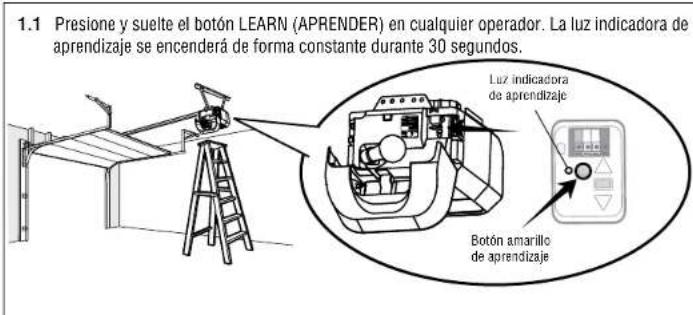

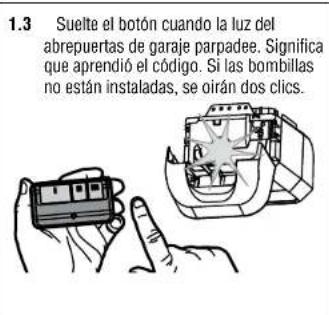

1 Programe un control remoto con el boton learn (aprender) (no se suministra)

Para programar el abrepuertas de garaje por Wi-Fi en su red, consulte el manual del usuario.

Ajuste

1 Programar el recorrodo

ADVERTENCIA

Sin unsystema de inversion de seguidur corriectamente instalado, las personas (en particular,los niñosPEGUEOs) podrnan sutir GRAVES LESIONES o la MUERTE como consecuencia del cierra de la puerta del garaj
- Un ajusté incorpore de los limites de recorrido de la puerta del garaje interjería con la operación correcta del Sistema de inversion de calidad.
- Después de realizar CUALQUIER ajusté, DEBE probing aistema de inversion de seguidad. La puerta DEBE invertir su direccion de movimiento alentar en contacto con un objeto de 1 - 1 / 2^n (3.8 cm) de alto (o de 2x4 colocado plano) sobre el piso.

M 登目：10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.1 Mantenga presionado el botón de ajuste hasta que el botón UP (SUBIDA) comience a parpaear o se escuche un pitido.

Los sensores de inversion de calidad estarán desconnectados durante el proceso de programación del recorro.

1.2 Mantenga presionado el botón UP (SUBIDA) hasta que la puerta alcance la posicion de SUBIDA deseada.

1.3 Una vez que la puerta está en la posicion UP (de SUBIDA)紊ada, presione y sueite el boton de ajuste. Las laces del abrepuestos de garaje parpadearan dos veces y el boton UP (SUBIDA) comenzarà a parpaeard.

1.4 Mantenga presiondo el boton DOWN (BAJADA) hasta que la puerta alcance la posicion de BAJADA征求意见.

1.5 Una vez que la puerta está en la posicion DOWN (BAJADA)紊ada, presione y sueite el botón de ajuste. Las luces del abrepuertas de garaje parpadearan dos veces. Se completó el proceso de programar el recorro. Si las luces del abrepuertas de garaje parpadean 5 veces, entonces se ha llegado al limite de tiempo de programación y los limites de desplazamente no se han fijiado. Reinicie el proceso de programar el recorro.
1.6 Añada la pegatina del Ahorrador de pasos bajo el botón de programación amarillo.

2 Configuración de fuerza automática

Uns e establecidas manually las posiciones de subida y bajada, los sensores de inversion de seguridad se reconectaran y se tornar an operaciones. Seguidamente, el abrepertas ingresara en una operation de detection de fuerza al mover la puerta automatically para abrirla y cerrarla. El abrepertas de garaje emitir a una alerta visual y audible antes de和睦 cerrar la puerta automatically. El abrepertas de garaje emitir un pitted tres vezes, confirmando de este modo que se ha completado con exito la configuracion de fuerza automatica. El ajuste esta completo.

S oye un pítido longo après de que la puerta intenta moverse, entoncs no se ha completado satisfactoriamente la configuración de fuerza automatica. Vuela a起初 el procedimiento a partir del paso 1 de Programar el recorro.

3 Probar el sistemas de inversion de seguidad

ADVERTENCIA

Sin unistema de inversion de seguidad correctamente instalado, las personas (en particular, los niñosPEGUEDES) podiar sufrIGRAVES LESIONEs o la MUJERTE como consecuencia del ciere de la puerta del garaje

• El Sistema de inversion de calidad DEBF probarse cada mes.
• Después de hacer CUALQUIER ajusté, DEBE probarse el Sistema de inversion de seguidad. La puerta DEBE invertir su direction de movimiento alentar en contacto con un objeto de 1 - 1 / 2^n (2 cm) de alto (a de 2 × 4 colocado plano) sobre el piso.

3.1Conla puerta complemente abierta, colque una tabla de 1-1/2 pulg. (3.8 cm) (o una madera de 2 × 4 colocada plana) sobre el piso, centrada bajo de la puerta del garaje.

3.2 Presione el boton Push (Pulsar) del control remoto para cerrar la puerta. La puerta DEBE invertir la direccion de movimiento cuando entre en contacto con la tabla.

Si la puerta se deliere pero no invierte su sentido de movimiento:

1. Repila Programar el recorro (consulte el paso 1 de Ajuste):
2. Repita la proba de inversion de seguidur. Si la proba sique fallando, Ilame a un tectrico capacitado en sistemas de puertas.

4 Probar el Protector System

ADVERTENCIA

Sin un sistema de inversion de seguidad correctamente instalado, las personas (en particular, los niñosPEGUEDES) podrian sufir GRAVES LESIONES O MUERTE como consecuencia del ciere de la puerta del garaje.

4.1 Abrir la puerta. Colque una obstruccion en la trayectoria de la puerta.

4.2 Presione el boton Press (Pulsar) del control remoto para cerrar la puerta. La puerta no se movería más de una pulgada (2.5 cm).

El abrepuestos de garaje no cerrará desde un control remoto si el LED en在哪quiera de los sensores de inversionión de seguidad está apagado (aleriandole del着他do que el sensor esmal alineado u obstrulido).

Si el abrepuertas de garaje cierra la puerta cuando el sensor de inversion de energia está obstruido (y los sensores no estan a mas de 6^ [15 cm] sobre el piso), llame a un technically capazido en sistemas de puertas.
