MANUAL DE USUARIO BC 17 Kärcher

Antes del primer uso de su aparato, lea este manual original,

actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Protección del medio ambiente

Los materiales de embalaje son reciclables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprove-

chamiento posterior. Las baterías y los acumuladores contienen sustancias que no deben entrar en contacto con el medio ambiente. Por este motivo, entregue los aparatos usados, las baterías y acumuladores en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte.

ADVERTENCIA

Aviso sobre una situación propablemente peligrosa que puede provocar lesiones corporales graves o la muerte.

△PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.

Uso previsto

El cargador sirve para cargar las siguientes baterías con tensión nominal de 18 V a 36 V:

Batería BP 250/		18	BP 500/18	BP 750/36
Tensión V	18 18	36
Tipo de batería	-- Li-Ion	Li-Ion	Li-Ion
Capacidad nominal	Ah 2,5	6,2 7,5
tiempo de carga, aprox.	m	i	n 4	0
N° referencia	-- 6.6	54-364.0	6.654-387.0	4.654-016.0

△PRECAUCIÓN

¡Riesgo de lesiones, riesgo de daños si explota la batería! Cargar solo los tipos de batería indicados con este cargador.

Cargar solo baterías que no estén dañadas.

• Este es apto para el uso en aplicaciones industriales.
• Las alteraciones y modificaciones no autorizadas por el fabricante están prohibidas por motivos de seguridad.

No está permitido otro uso. El usuario se responsabilizará de los riesgos causados por un uso no admisible.

Elementos del aparato

1 Clavija de red
2 Soporte del acumulador
3 LED rojo, funcionamiento

• está iluminado: Temperatura demasiado alta/baja
• parpadea: problemas de contacto, batería defectuosa

4 LED verde, estado de la batería

• está iluminado: Batería llena
• parpadea: se está cargando la batería

Ambos LEDs parpadean: Batería defectuosa

Símbolos en el aparato

Proteger el cargador de la humedad y guardar en un sitio seco El aparato sólo es apto para el uso en interiores, no exponerlo a la lluvia.

Indicaciones de seguridad

⚠️ PELIGRO

• Este aparato puede ser usado por niños a partir de los 8 años y por personas con discapacidades físicas, sensoriales o psíquicas con poca experiencia y conocimientos, si lo hacen bajo supervisión o han sido informadas de cómo operar el aparato de forma segura y conocen los riesgos que implica. Los niños no pueden jugar con el aparato. Los niños no pueden realizar la limpieza ni el mantenimiento sin supervisión.
• Se debe supervisar a los niños para asegurarse de que no juegan con el aparato.
• Compruebe si el cargador, cable de conexión y batería están dañados antes de usar lo. No vuelva a usar los aparatos dañados y encargue sólo al personal técnico que repare las piezas dañadas. Examinar regularmente los cables alargadores y sustitúyalos si han sufrido daños.
• No utilizar el cargador si está sucio o húmedo.
• La tensión de red tiene que coincidir con la indicada en la placa de características del cargador.
• No utilizar el cargador en un ambiente con peligro de explosión.
• No transportar el cargador cogiéndolo por el cable.
• No exponer el cable al calor y mantenerlo alejado de cantos afilados, aceite y piezas en movimiento.

• Se debe evitar enchufar el cable alargador a una toma de corriente múltiple y el funcionamiento simultáneo de varios aparatos.

• No saque el enchufe de la toma de corriente tirando del cable.

• No cubrir el cargador y dejar libres las rejillas de ventilación.
• No deben entrar piezas de metal en los contactos del soporte de la batería, puede provocar un cortocircuito.
• No abrir el cargador. Encargar las reparaciones sólo a personal técnico especializado.
• Utilice el cargador sólo para cargar la batería permitida, véase "Uso previsto"
• Insertar sólo baterías limpias y secas en el cargador.
• No cargar baterías (células primarias), riesgo de explosión.
• No cargar baterías defectuosas. Sustituir las baterías defectuosas.
• No guardar las baterías con objetos metálicos, puede provocar un cortocircuito.
• No tirar las baterías al fuego ni a la basura doméstica.
• Evitar entrar en contacto con el líquido que sale de baterías defectuosas. Si entra en contacto con el líquido, enjuagar con agua. Si entra en contacto con los ojos consultar también a un médico.

Manejo

Nota: A temperaturas inferiores a -10 °C disminuye la potencia de la batería.

Nota: Si se guarda la batería durante un período prolongado a una temperatura superior a 40 °C, su capacidad disminuirá.

→ Enchufar la clavija de red a una toma de corriente.
- El aparato realiza una prueba automáticamente. Al hacerlo se iluminan ambos LEDs durante 1 segundo. A continuación el aparato entrará en modo de espera: ambas LEDs se apagarán.
→ Insertar la batería en el cargador.
- La batería se cargará automáticamente, el LED verde parpadeará.

• Si la batería está demasiado caliente o demasiado fría, se iluminará el LED rojo. El proceso de carga comenzará cuando la batería haya alcanzado la temperatura de carga correcta (5 °C...45 °C).
• Cuando la batería esté cargada completamente, se iluminará el LED verde. El cargador pasará a carga de mantenimiento.
  → Retirar la batería y colocarla en el aparato.

Nota: La batería ya cargada puede estar en el cargador hasta que se vaya a utilizar. No se corre peligro de sobrecargarla.

Nota: Para evitar un consumo de energía innecesario, se debe desenchufar el cargador tan pronto como la batería está totalmente cargada.

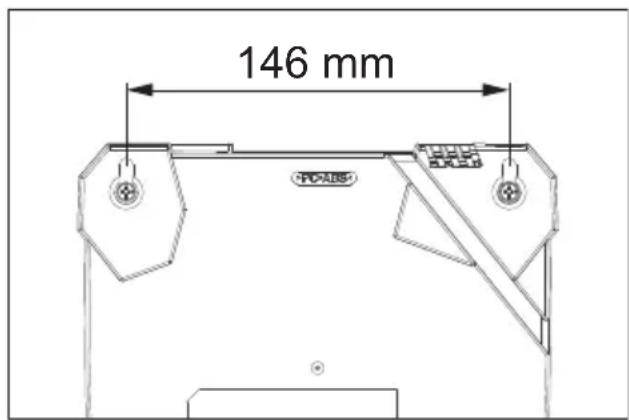

Sujeción de pared

146 mm POARS

→ Quitar las dos patas de goma con un destornillador.
→ Antes del montaje, comprobar la capacidad de carga de la pared. Peso del aparato incl. batería, véase "Datos técnicos".
- El enchufe tiene que estar siempre accesible.

Ayuda en caso de avería

- El LED rojo está iluminado:

La batería está demasiado caliente o demasiado fría.

El proceso de carga comenzará cuando la batería haya alcanzado la temperatura de carga correcta.

- El LED rojo parpadea:

La batería no está bien colocada en el cargador.

La batería está defectuosa.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Datos técnicos

BC 1/7
Área de tensión de la batería	V 14,4...36
Corriente de carga A 6,5
Tipo de batería -- Li-lon
Tensión de red V 220...2	40
Frecuencia Hz 50-60
Potencia de entrada máx.	W	290
Peso de funcionamiento típico	kg 1,1
Dimensiones (I x an x al)	mm 1	83 x 176 x 92

Batería BP 250/		18	BP 500/18	BP 750/36
Peso de funcionamiento típico	kg	0,5	0,8	1,8
