MANUAL DE USUARIO QO 6009 PT X Fulgor Milano

Le agradecemos sinceramente y nos complace que haya escogido uno de nuestros productos.

Este nuevo producto, cuidadosamente diseñado y construido con materiales de primera calidad, se ha verificado cuidadosamente para poder satisfacer todas sus exigencias de una perfecta cocción.

Por lo tanto, le rogamos que lea y respete estas sencillas instrucciones que le permitirán conseguir resultados excelentes ya desde su primera utilización. Con este moderno aparato le deseamos lo mejor.

EL FABRICANTE

I Italiano GB English FR Français DE Deutsch ES Español PT Portugu

ESTE PRODUCTO SE HA CONCEBIDO PARA UN USO DE TIPO EXCLUSIVAMENTE DOMÉSTICO.

EL FABRICANTE DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE EVENTUALES DAÑOS A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALACIÓN INCORRECTA O DE UN USO IMPROPIO, ERRÓNEO O ABSURDO.

ESTE APARATO NO PUEDEN UTILIZARLO PERSONAS (INCLUIDOS NIÑOS) CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, O PERSONAS QUE NO DISPONGAN DE LA EXPERIENCIA Y DE LOS CONOCIMIENTOS NECESARIOS A MENOS QUE SE ENCUENTREN BAJO LA SUPERVISIÓN O HAYAN RECIBIDO LAS INSTRUCCIONES NECESARIAS SOBRE

EL USO DEL APARATO POR PARTE DE UNA PERSONA RESPONSABLE DE SU SEGURIDAD.

LOS NIÑOS TIENEN QUE ESTAR CONTROLADOS PARA ASEGURARSE QUE NO JUEGAN CON EL APARATO.

PROHIBIDO PONER PAPEL DE ALUMINIO, CAZUELAS U OTROS OBJETOS SIMILARES EN CONTACTO CON LA BASE INTERNA DEL HORNO PARA COCINAR. LA ACCIÓN DEL CALENTAMIENTO DE LA RESISTENCIA INFERIOR PROVOCA EL RECALENTAMIENTO DE LA PARTE BAJA DEL HORNO DAÑÁNDOLO O INCLUSO PROVOCANDO CONSECUENCIAS GRAVES (RIESGO DE INCENDIO) EN EL MUEBLE DE SOPORTE DEL HORNO.

Indice

Instrucciones para el usuario, 45

Primera utilización, 45

Paneles autolimpiantes, 45

Respeto por el medio ambiente, 45

Panel de control, 46

Instrucciones de funcionamiento:

• Cocción convencional, 46
• Cocción ventilada, 46
• Cocción al grill, 47

Termostato, 47

Temporizador electrónico, 47

Timer touch control, 48

Regulación del reloj, 48
Cuentaminutos, 48
Duración de la cocción, 48
Fin de la cocción, 48
Programación de la cocción automática, 49
Regulación de la intensidad de la señal acústica, 49

Cambio de la bombilla, 50

Desmontaje de la puerta horno, 50

Para el instalador, 51

Encastre del horno, 51

Conexión eléctrica, 52

La placa de características del horno se encuentra disponible junto con el aparato. En esta placa, visible abriendo la puerta, se muestran todos los datos de identificación del aparato a los que se deverá hacer referencia para el pedido de piezas de repuesto.

Instrucciones para el usuario

Primera utilización

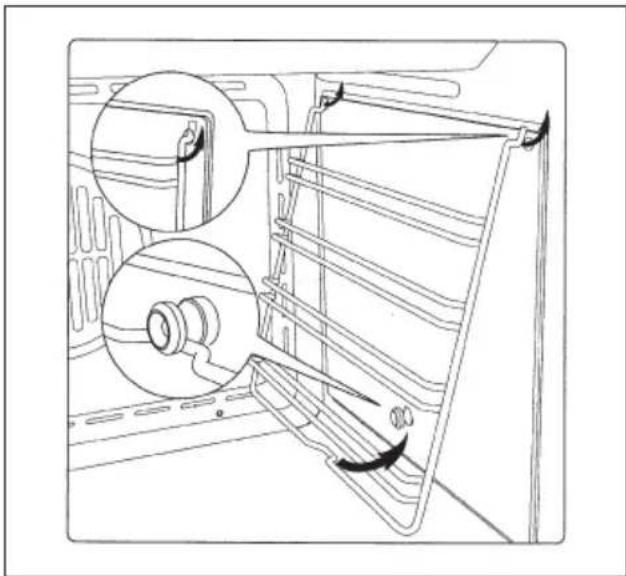

El horno se limpia a fondo con agua y jabón y se enjuaga cuidadosamente. Para sacar los armazones laterales en los hornos con paredes lisas proceder como se ilustra en la figura.

Recalentar el horno alrededor de 30 minutos a la máxima temperatura; serán así eliminados todos los residuos grasos ya que podrían causar olores desagradables durante la fase de cocción.

Como precaución de seguridad, antes de proceder con cualquier operación de limpieza del horno quitar siempre el enchufe de la toma de corriente o quitar la línea de alimentación del aparato. Además evitar el uso de sustancias ácidas o alcalinas (jugos de limón, vinagre, sal, tomates, etc.). Evitar el uso de productos a base de cloro, ácidos o abrasivos especialmente para la limpieza de las paredes barnizadas.

GEEN STOOMREINIGERS GEBRUIKEN

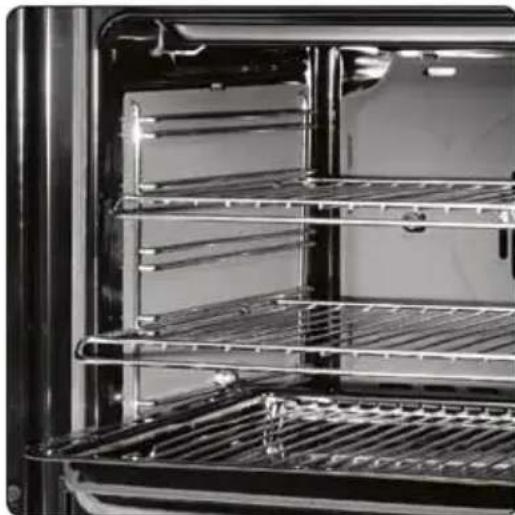

Paneles catalíticos autolimpiantes

PANELES AUTOLIMPIADORES

La función CLEAN activa la reacción que provoca la limpieza

Nuestros hornos provistos de paredes lisas, tienen la posibilidad de llevar montados en su interior paneles autolimpiantes que recubran dichas paredes. Estos paneles especiales, que se enganchan a las paredes antes de los bastidores laterales, están recubiertos de un especial esmalte catalítico microporoso que oxida y vaporiza gradualmente las salpicaduras de aceite y grasa eliminándolas durante las cocciones por encima de los 200° C.

Si después de una cocción de alimentos muy grasos el horno no está limpio, hacerlo funcionar en vacío a la máxima temperatura por un tiempo máximo de 60 minutos. Los paneles autolimpiantes no deben ser lavados ni limpiados con productos abrasivos o productos que contengan ácidos o álcali.

Respeto por el medio ambiente

La documentación de este aparatotiliza papel blanqueado, sin cloro, o papel reciclado con el fin de contribuir a la protección del medio ambiente

Los embalajes están concebidos para no dañar el medio ambiente; pueden ser recuperados o reciclados siendo productos ecológicos. Reciclando el embalaje, se contribuirá a un ahorro de materias primas y a una reducción del volúmen de los desechos industriales y domésticos.

Funciones panel de mandos

Símbolos del panel de control

Bombilla horno (queda siempre encendida durante el funcionamiento).

Resistencia superior e inferior. Regulación del termostato entre 50°C y MAX.

Resistencia superior (grill superficie y potencia reducida). Regulación del termostato entre 50° C y 200° C.

Resistencia inferior. Regulación del termostato entre 50°C y MAX.

Resistencia superior (grill superficie)

Doble resistencia superior (grill gran superficie). Regulación del termostato entre 50° C y 200° C.

Doble resistencia superior con ventilador (grill gran superficie). Regulación del termostato entre 50° C y 200° C.

Resistencia superior, inferior con ventilador. Regulación del termostato entre 50° C y MAX.

Resistencia circular con ventilador. Regulación del termostato entre 50° C y MAX.

Resistencia inferior + Resistencia circular con ventilador. Regulación del termostato entre 50° C y MAX.

Ventilador para descongelación. Regulación del ter-mostato a 0° C.

Doble resistencia superior (grill gran superficie). Regulación del termostato entre 50°C y 200°C. Resistencia inferior. Regulación del termostato entre 50°C y MAX.

Instrucciones de funcionamiento

Cocción convencional

Sistema clásico que utiliza calor superior e inferior apto para la cocción de un solo plato. Es mejor que el alimento sea introducido cuando el horno haya alcanzado la temperatura preestablecida, es decir, cuando se haya apagado el indicador luminoso.

Si hacia el final de la cocción fuese necesario aumentar la temperatura inferior o superior, girar el mando hasta situarlo en la posición correspondiente. Se aconseja abrir lo menos posible la puerta del horno durante la cocción.

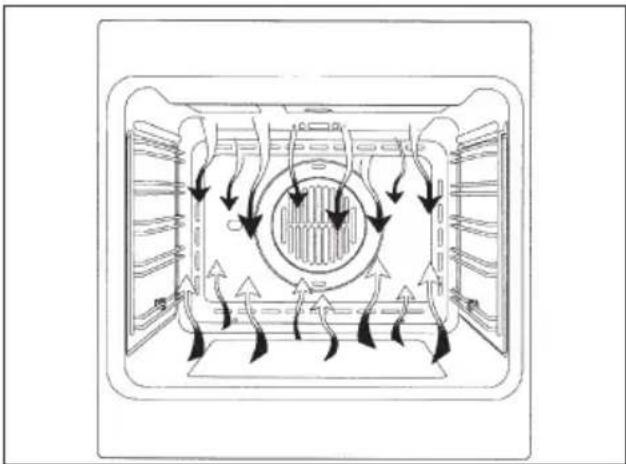

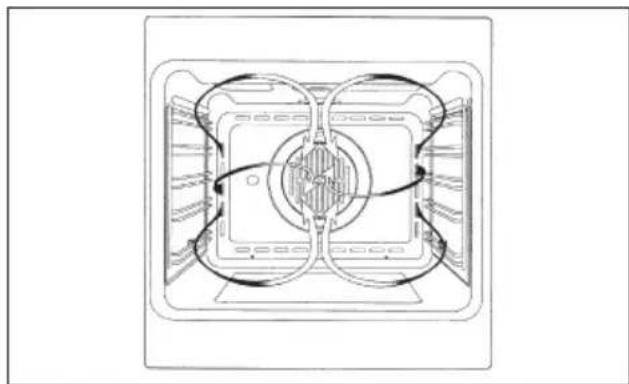

Con este tipo de cocción, un ventilador situado en la parte trasera hace circular el aire caliente dentro del horno, distribuyéndolo de manera uniforme. La cocción se produce más rápidamente con respecto a la cocción convencional. El sistema es idóneo para la cocción de alimentos de distintas clases (pescado, carne, etc.) también unos encima de otros.

Descongelación

Seleccionando una de las funciones de cocción ventilada y ajustando el termostato sobre el cero, el ventilador hace circular aire frío dentro del horno, facilitando de esta manera una descongelación rápida de los alimentos congelados.

Nota: No es necesario el precalentamiento, pero para la repostería es preferible hacerlo.

Tipo de cocción para asar al grill o para dorar los alimentos. Nota: Algunos hornos pueden estar equipados con un motor giratorio y un espetón para la cocción en el asador. La parrilla con el alimento a cocinar debe posicionarse en la 1a o 2a posición de arriba. Precalentar durante 5' y girar el termostato hasta situarlo a temperaturas entre 50° y 200°C.

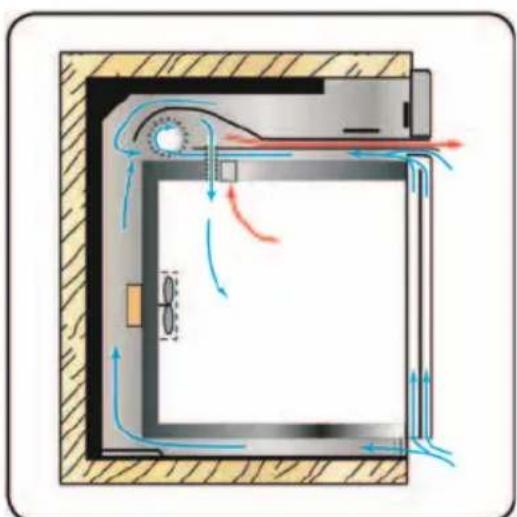

Ventilador de enfriamiento

Un sistema forzado de circulación del aire contribuye en la reducción de la temperatura del intercambio de calor tanto en las partes frontales como laterales de los hornos.

El ventilador está situado en la parte superior del horno y crea una circulación de aire de enfriamiento dentro del mueble y a través de la puerta del propio horno. Se pone en marcha cuando la parte exterior del horno alcanza los 60°C aprox. Encendiendo el horno y llevando el termostato a 200°C, el ventilador se pone en marcha al cabo de unos 10 minutos. El ventilador se apaga cuando la temperatura de la parte exterior del horno desciende por debajo de los 60°C. Después de utilizar el horno a 200°C el ventilador se apaga al cabo de unos 30 minutos.

Termostato

Dispositivo que permite regular la temperatura de cocción más idónea para los alimentos a cocinar y puede ser regulado desde 50° a 250° C.

0 50 MAX 100 200 150

Temporizador electrónico de 6 teclas

Regulación del reloj

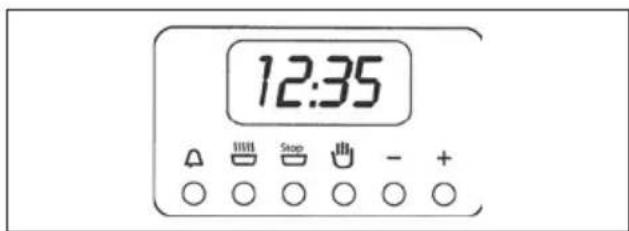

Apretar simultáneamente las teclas de duración y fin de cocción, y pulsar las teclas +/- hasta la programación de la hora deseada.

12:35 Stop - + A O O O O O

Funciónamiento manual

Para cocciones con tiempo indefinido apretar la tecla manual 🎨.

Funcionamiento semiautomático de duración cocción

Para cocciones con tiempo definido. Apretar la tecla de duración cocción y programar con las teclas +/- el tiempo necesario para la cocción. Transcurrido el tiempo entra en funcionamiento la señal acústica y el mano deja de funcionar. Volver a colocar el mando del termostato y del selector de potencia en posición 0 luego apretar la tecla manual.

Funcionamiento semiautomático de fin cocción

Para cocciones con tiempo definido apretar la tecla de fin cocción y programar con las teclas +/- la hora en la cual se quiere que el horno deje de funcionar. Transcurrido el tiempo entra en funcionamiento el indicador acústico y el

horno se para. Volver a colocar el mando del termostato y del selector de potencia en posición 0, luego apretar la tecla manual.

Funcionamiento automático

Para cocciones con tiempo definido apretar la tecla de duración de cocción y programar con las teclas +/- el tiempo necesario para la cocción. Apretar la tecla de fin cocción y programar la hora en la cual se quiere que el horno se pare. Al final del programa el símbolo AUTO parpadea, se pone en funcionamiento la señal acústica que deberá ser apagada apretando cualquier tecla.

Minutero

Apretar la tecla del minutero y seleccionar el tiempo de cocción deseado con la tecla +/-. Al final del tiempo programado se pone en funcionamiento la señal acústica que puede ser interrumpida apretando cualquier tecla.

Errores de programación

Tenemos un error de programación si la hora indicada por el reloj está comprendida entre la hora de inicio y la hora de fin cocción. El error será señalado acústicamente y mediante el parpadeo intermitente del símbolo AUTO. El error de programación puede ser corregido variando la duración o el tiempo de cocción.

Anulación de un programa

Un programa puede ser anulado apretando el botón del funcionamiento manual.

Timer touch control

Regulaci n del reloj

0:00 Fig. 1

Al encender el reloj por primera vez aparecerán los símbolos "Auto" y "0:00" intermitentes. Para efectuar la primera regulaci n del reloj, pulsar la tecla central por unos 3 segundos. Cuando aparezca el símbolo pulsar el pulsador "+" o "-" para regular la hora deseada. Esperar hasta que una señal acústica indique que la hora está programada (figura 1).

La modificaci n de la hora programada se puede efectuar más tarde, manteniendo pulsadas simultáneamente las teclas “+” y “-” por 3 segundos y regulando la hora del modo arriba explicado.

Cuentaminutos

0:01 Fig. 2

Es una función de cuentaminutos que no interactúa con el funcionamiento del horno y, por lo tanto, al final de la cuenta el horno continuará funcionando.

Para efectuar la regulaci n, pulsar la tecla central por 3 segundos, hasta que aparezca el símbolo (figura 2). Con los pulsadores "+" y "-" programar el tiempo deseado.

Para las regulaciones sucesivas del cuentaminutos, volver a pulsar la tecla central por 3 segundos y efectuar la nueva regulación.

Una señal acústica indicará que la cuenta ha finalizado. Para desactivarla, pulsar cualquier tecla.

Duraci n de la cocción

Es la funci n de cocci n semiautomática. Permite definir los tiempos de duraci n de la cocción.

Pulsar la tecla central por 3 segundos, volver a pulsar la tecla central y aparecerá la inscripción “dur” (figura 3). Con los pulsadores “+” y “-” programar el tiempo de cocción deseado.

Fin de la cocción

End Fig. 4

Se puede programar la hora a la cual finalizará la cocción.

Pulsar la tecla central por 3 segundos. Volver a pulsar la tecla central dos veces consecutivas y aparecerá la inscripción "End" (figura 4). Con los pulsadores "+" y "-" programar la hora de fin de cocción deseada.

El horno funcionará con la temperatura y la función predefinidas, hasta la hora establecida.

Programación de la cocción automática

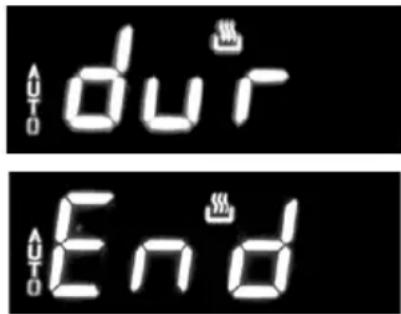

du'r Auto End

Fig. 5

Funci n de cocci n con programación por tiempo definido. Pulsar la tecla central por 3 segundos, volver a pulsar la tecla central y aparecerá la inscripción “dur”. Con los pulsadores “+” y “-” programar el tiempo de cocción deseado. Esperar algunos segundos hasta que se memorice la regulación.

Volver a pulsar la tecla central por 3 segundos. Volver a pulsar la tecla central dos veces consecutivas y aparecerá la inscripción "End" (figura 4). Con los pulsadores "+" y "-" programar la hora de fin de cocción deseada.

Ejemplo:

Hora actual: 12.30.

Programaci n duraci n de la cocción: 10 minutos.

Programaci n fin de la cocción: 14.00.

El horno iniciará la cocción a las 13.50 horas (14.00 menos 00.10) con la función y la temperatura predefinidas y se parará a las 14.00 horas.

Al final de la cocción se emitirá una señal acústica, que se podrá interrumpir pulsando cualquier tecla.

Regulación de la intensidad de la señal acústica

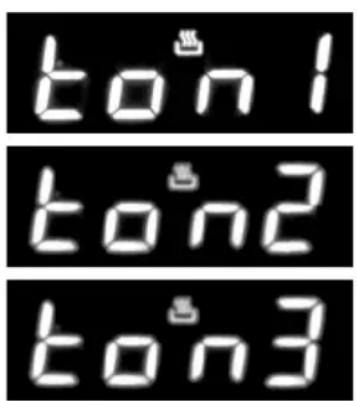

ton 1 ton 2 ton 3

Fig. 6

Para regular la intensidad sonora de la señal acústica, pulsar simultáneamente las teclas "+" y "-".

Luego pulsar la tecla central y aparecerá la inscripción "ton1" (tonalidad alta) intermitente. Pulsar repetidas veces la tecla "-" para seleccionar "ton2" (tonalidad media) o "ton3" (tonalidad

baja).

Pulsar la tecla central para programar la tonalidad seleccionada.

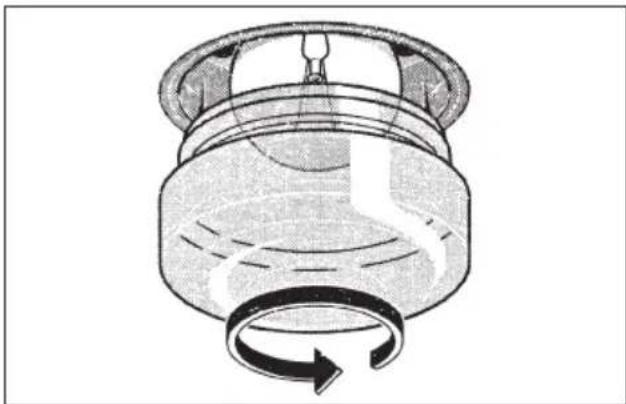

Cambio de la bombilla del horno

IMPORTANTE:

La bombilla del horno debe tener unas características bien determinadas:

a) estructura apta para las altas temperaturas (hasta 300 grados).
b) alimentación: véase el valor V/Hz indicado en la chapa de matrícula.
c) potencia 25 W.
d) casquillo de tipo E14 Antes de proceder con el cambio, se debe desenchufar el aparato de la red eléctrica de alimentación.

• para evitar daños, poner en el horno un trapo para vajillas
• desenroscar la protección en vidrio de la bombilla
• desenroscar la vieja bombilla y cambiarla por la nueva
• montar de nuevo la protección en vidrio y quitar el trapo para vajillas
• enchufar de nuevo el aparato a la línea de alimentación.

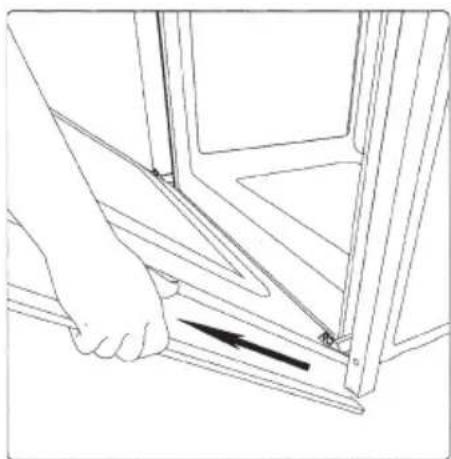

Desmontaje de la puerta del Horno

El desmontaje de la puerta del horno puuede ser fácilmente efectuado obrando como sigue:

• abrir totalmente la puerta;
• alzar las dos palanquitas indicas en fig.;
• volver a cerrar la puerta después de la primera parada, consecuencia de la subida previa de las dos palanquitas;
• alzar la puerta hacia arriba y hacia el exterior del horno para extraerla;

Para volver a montar la puerta, introducir las bisagras en las apropiadas sedes y luego volver a colocar las dos palanquitas en la posición de cierre.

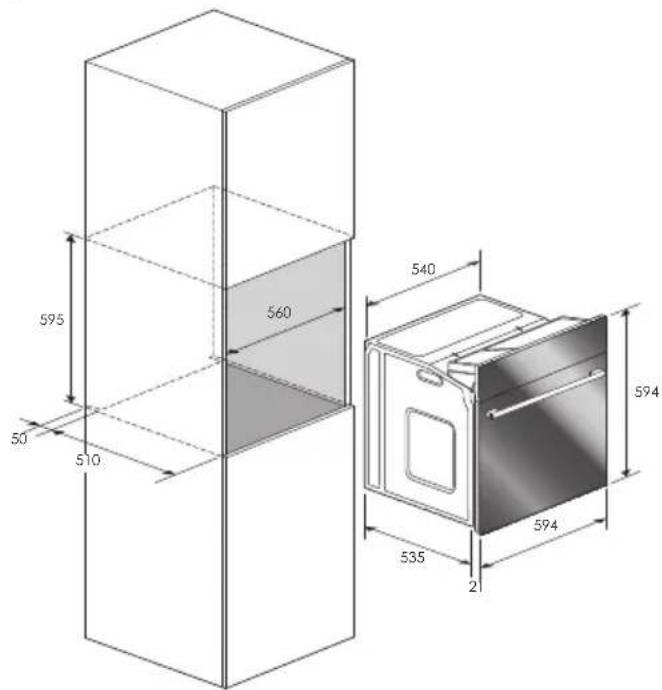

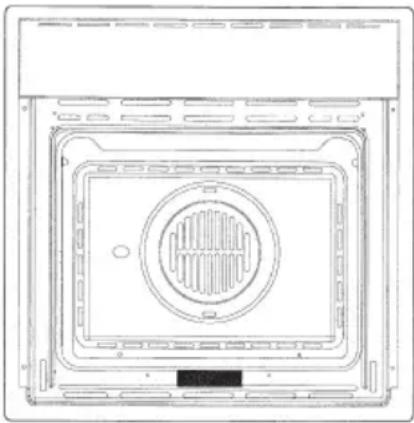

El horno puede ser instalado debajo de la encimera o en una columna. Las dimensiones del encastre deben ser como se muestra en figura.

El material del mueble debe ser capaz de resistir al calor. El horno debe ser centrado respecto de las paredes del mueble y fijado con los tornillos y casquillos suministrados junto con el producto.

Para la combinación del horno con las placas de cocción polivalentes gas o combi eléctricos ver las instrucciones anexas.

595 560 540 50 510 594 535 21

595 50 510 560 540 535 21 594 594

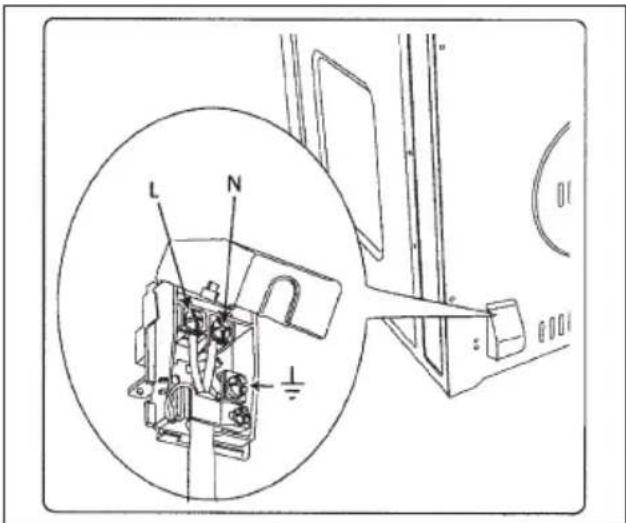

Conexión eléctrica

Antes de efectuar la conexión eléctrica cerciorarse de que:

• las características de la instalación se correspondan con las indicadas en la placa situada en la parte frontal del horno;
• la instalación esté provista de una eficaz conexión a tierra según las normas y las disposiciones de la ley en vigor. La conexión a tierra es obligatoria según la ley.

El cable en ningún punto deberá alcanzar una temperatura superior de 50°C a temperatura ambiente.

Si un aparato fijo no está provisto de cable de alimentación con enchufe, en la red de alimentación debe incluirse un dispositivo de corte, instalado con arreglo a las disposiciones vigentes y con una distanciade apertura de los contactos que asegure la desconexión completa en las condiciones estipuladas para la categoría de sobretensión III.

La toma o el interruptor omnipolar deben ser de fácil acceso una vez instalado el aparato.

Nota: El fabricante declina toda responsabilidad en el caso de que todo lo mencionado arriba y las usuales normas para la prevención de accidentes no sean respetadas.

TIPOS Y DIÁMETRO MÍNIMO DE LOS CABLES
	SASO
H05RR-F 3x1,5 mm ^2	H05RR-F 3x2,5 mm ^2
H05VV-F 3x1,5 mm ^2	H05VV-F 3x2,5 mm ^2
H05RN-F 3x1,5 mm ^2	H05RN-F 3x2,5 mm ^2
H05V2V2-F 3x1,5 mm ^2	H05V2V2-F 3x2,5 mm ^2
