MANUAL DE USUARIO AJ805E Sun Joe

¡IMPORTANTE! Instrucciones de seguridad

Todos los operadores deberán leer estas instrucciones antes del uso

Siga siempre estas normas de seguridad. No hacerlo podría resultar en lesiones corporales severas o incluso la muerte.

¡ADVERTENCIAS generales de seguridad!

Usted debe tomar precauciones básicas de seguridad siempre que use esta escarificadora + aireadora eléctrica para reducir el riesgo de incendio, choque eléctrico y daños personales.

Antes de usar la escarificadora + aireadora eléctrica, tómese el tiempo para familiarizarse con sus controles, sobre todo con la forma de detener la máquina en caso de emergencia. Las únicas personas que deben usar la escarificadora + aireadora eléctrica son aquellas que tengan un entendimiento completo de sus instrucciones y sepan cómo operarla. Los niños nunca deben tener acceso a la escarificadora + aireadora eléctrica.

Conserve este manual para futuras referencias y vuélvalo a leer al inicio de cada sesión de aireado o escarificado.

Seguridad general

1. Mantenga el área de trabajo limpia y bien iluminada: las áreas de trabajo abarrotadas y las áreas oscuras provocan accidentes.
2. Partes de repuesto: al repararla, utilice solamente partes de reemplazo idénticas. Reemplace o repare los cables dañados inmediatamente.
3. Mantenga alejados a los transeúntes, niños y mascotas: todos los espectadores, incluidas las mascotas, deberán estar a una distancia segura del área de trabajo.
4. Vístase adecuadamente: no use vestimenta suelta o joyería, ya que dichos objetos pueden engancharse en las partes móviles. Utilice una cubierta protectora para contener cabellos largos. Se recomienda usar guantes de hule y calzado antideslizante protector al trabajar en exteriores.
5. Evite los encendidos accidentales: no transporte la escarificadora + aireadora eléctrica con su dedo sobre

el interruptor. Asegúrese de que el interruptor esté en la posición de apagado antes de enchufar la unidad.

1. No fuerce la herramienta eléctrica: tendrá un mejor funcionamiento con menos probabilidades de lesiones personales o fallas mecánicas si es usada a la velocidad para la cual fue diseñada.
2. Use equipos de protección personal: al usar esta herramienta eléctrica, use gafas protectoras con cubiertas laterales o gafas de seguridad para proporcionar la protección ocular adecuada. Use protección auditiva para evitar daños a los oídos. Use una máscara antipolvo o para el rostro si el entorno de trabajo es polvoriento.
3. Desconecte la herramienta: desconecte la escarificadora + aireadora eléctrica de la fuente de alimentación cuando no esté siendo usada, antes de ser reparada, al cambiarle accesorios y al realizar cualquier otra tarea de mantenimiento.
4. Guarde la herramienta inactiva en interiores: cuando no esté en uso, la escarificadora + aireadora eléctrica debe almacenarse bajo techo, en un lugar seco, alto o bajo llave, lejos del alcance de los niños.
5. Cuide la escarificadora + aireadora eléctrica: mantenga los bordes de corte afilados y limpios para el más óptimo y seguro funcionamiento.
   Inspeccione el cable de alimentación de la escarificadora + aireadora eléctrica periódicamente. Si el cable está dañado, hágalo reparar en un centro de servicio autorizado. Los cables de extensión deben también ser inspeccionados de forma periódica y reemplazados inmediatamente si están dañados. Mantenga el mango y barras secos, limpios y libres de aceites y grasa.
6. Utilice la herramienta correcta: no utilice la herramienta para ningún otro trabajo excepto para el cual esté destinada.
7. Evite entornos peligrosos: no use la escarificadora + aireadora eléctrica bajo la lluvia o lugares húmedos o mojados.
8. Manténgase alerta: vea lo que está haciendo. Utilice su sentido común. No opere la escarificadora + aireadora eléctrica si está cansado o bajo la influencia del alcohol, drogas u otros medicamentos.
9. No se sobreextienda: mantenga con sus pies balance y posición adecuados durante todo el tiempo.
10. Verifique si hay partes dañadas: antes de continuar utilizando la cultivadora, se deberá examinar cuidadosamente cualquier protector o componente dañado para determinar si funcionará correctamente o

no. Verifique el alineamiento de las partes móviles, las junturas de las partes móviles, roturas de las partes, montaje y cualquier otra condición que pueda afectar su funcionamiento. Los protectores o cualquier otra parte dañada deberán ser correctamente reparados o reemplazados. Comuníquese con el centro de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

Artefactos de doble aislamiento

En un artefacto de doble aislamiento se proporcionan dos sistemas de aislamiento en lugar de una conexión a tierra. Un artefacto de doble aislamiento ya posee una conexión a tierra. La reparación de un artefacto de doble aislamiento requiere sumo cuidado y conocimiento del sistema, y solo debe ser realizada por personal técnico calificado en un centro de servicio autorizado por Snow Joe® + Sun Joe®. Las partes de reemplazo de un artefacto de doble aislamiento deben ser idénticas a las partes originales. Un artefacto de doble aislamiento está marcado con las frases “Double Insulation” (“doblemente aislado”) o “Double Insulated” (“doble aislamiento”). El símbolo [un cuadrado dentro de otro] puede también estar marcado en el artefacto.

DOBLE AISLAMIENTO: NO SE REQUIERE KIÓN A TIERRA. AL REPARAR, USE PARTES DE REPUESTO IDÉNTICAS.

Esta escarificadora + aireadora eléctrica tiene doble aislamiento y elimina la necesidad de un sistema separado de conexión a tierra. Use solo partes de repuesto idénticas. Lea las instrucciones antes de reparar artefactos de doble aislamiento. Use esta escarificadora + aireadora eléctrica únicamente como se describe en este manual.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a tierra (GFCI) deberá proteger al(a los) circuito(s) o tomacorriente(s) a ser utilizado(s) para esta escarificadora + aireadora eléctrica. Hay receptáculos disponibles con protección incorporada GFCI y pueden ser utilizados para esta medida de seguridad.
2. Para evitar un choque eléctrico, use solo cables de extensión adecuados para uso en exteriores, tales como SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A o SJTOW-A.

Antes del uso, verifique que el cable de extensión esté en buenas condiciones. Al usar un cable de extensión, asegúrese de que sea lo suficientemente fuerte como para poder transportar toda la electricidad que su escarificadora + aireadora eléctrica consumirá. Un cable de extensión demasiado fino causará una caída de tensión de alimentación produciendo pérdida de potencia y recalentamiento.

ADVERTENCIA

Un choque eléctrico puede causar DAÑOS SEVEROS o MUERTE. Tenga en cuenta estas advertencias:

• No deje que ninguna parte de la escarificadora + aireadora eléctrica haga contacto con agua mientras esté funcionando. Si el artefacto se moja mientras está apagado, séquelo antes de encenderlo.
• Use solo un cable de extensión aprobado por UL, CSA o ETL y recomendado para uso en exteriores y todo tipo de clima, tal como el cable de extensión de 50 pies y calibre 14 SJTW-A de Snow Joe®+ Sun Joe® con extremo iluminado (modelo PJEXT50-B). Visite sunjoe.com para comprar este cable de extensión, o pídalo llamando al 1-866-SNOWJOE (1-866-766-9563).
• No use un cable de extensión de más de 100 pies (30 m).
• No toque el artefacto o su enchufe con las manos húmedas, o mientras esté parado sobre agua. Usar botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

Longitud de cable de extensión	Hasta 50 pies (15 m)	+50 pies - 100 pies (+15 m - 30 m)
Calibre de alambre mínimo (AWG):	14 12

1. Para reducir el riesgo de un choque eléctrico, este artefacto posee un enchufe polarizado (es decir, una pata es más ancha que la otra). Use este artefacto solo con un cable de extensión polarizado aprobado por UL, CSA o ETL y recomendado para uso en exteriores. El enchufe del artefacto encajará en el receptáculo del cable de extensión polarizado de una sola manera.

Si el enchufe del artefacto no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja, obtenga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado. El enchufe del cable de extensión encajará en el tomacorriente polarizado de la pared de una sola manera. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja, contacte a un electricista calificado para la instalación del tomacorriente de pared apropiado. No modifique el enchufe del artefacto, ni el receptáculo del cable de extensión ni el enchufe del cable de extensión en ninguna forma.

1. Para evitar que el cable del artefacto se desconecte del cable de extensión durante la operación, haga un nudo con los dos cables tal como se muestra en el gráfico 1.

Gráfico 1. Método para asegurar el cable de extensión

Cable de extension Cable del artefacto

(A) Ate el cable como se indica

(B) Conecte el enchufe y el receptáculo

1. No maltrate el cable. Nunca jale la escarificadora + aireadora por su cable ni tire de este para desconectarla del tomacorriente. Mantenga el cable alejado del calor, grasas y bordes afilados, especialmente las púas giratorias. Coloque el cable de manera que no quede atrapado entre leños, herramientas u otras obstrucciones mientras trabaje con la escarificadora + aireadora. No seguir estas advertencias podría causar lesiones personales severas.

¡IMPORTANTE! Instrucciones de seguridad para escarificadoras + aireadoras eléctricas de rodadura

Operación general

• Lea, entienda y siga todas las instrucciones en la máquina y en el (los) manual(es) antes de empezar con la operación.
• Inspeccione cuidadosamente el área donde el equipo será utilizado y retire todos los objetos extraños.

¡ADVERTENCIA! Objetos extraños en el área de trabajo pueden ser recogidos por la escarificadora + aireadora eléctrica y lanzados a sus ojos, resultando en lesiones personales severas. Además de inspeccionar el área y retirar objetos extraños antes de empezar a trabajar, use siempre gafas de seguridad o gafas protectoras con cubiertas laterales y, de ser necesario, un protector facial completo.

• Use la escarificadora + aireadora eléctrica solo durante el día o bajo una buena luz artificial.
• No opere el equipo sin emplear vestimenta protectora adecuada. Utilice calzado protector que mejorará su posición de pie en superficies resbaladizas.

- Utilice cables de extensión y receptáculos según lo especificado por el fabricante para todas las unidades con motores de dirección eléctrica o motores de arranque eléctrico (vea la tabla de cables de extensión en la

- Nunca intente realizar ningún ajuste mientras el motor esté funcionando.

- Nunca opere la escarificadora + aireadora eléctrica sobre césped mojado. Siempre esté atento a dónde esté pisando. Camine, nunca corra con la máquina.

- No ponga sus manos o pies cerca o debajo de las partes giratorias.

- Tenga mucho cuidado al operar sobre o cruzando senderos de grava, aceras o caminos. Manténgase alerta ante peligros ocultos o tráfico.

- Tenga cuidado y evite resbalarse o caerse.

- Detenga el motor y desconecte la fuente de alimentación antes de dejar su posición de operación, antes de desatascar las púas, y al reparar, ajustar, inspeccionar o llevar a cabo cualquier otra tarea de mantenimiento en la máquina.

- Tome todas las precauciones necesarias cuando vaya a dejar la máquina sin atender. Detenga el motor y desenchufe el cable de alimentación.

- Antes de limpiar, reparar o inspeccionar la unidad, apague el motor, desconecte la máquina de la fuente de alimentación y asegúrese de que todas las partes móviles se hayan detenido por completo.

- Nunca opere la máquina sin protectores, placas u otros dispositivos de seguridad adecuados en su lugar y funcionando correctamente.

- Mantenga alejados a los niños y mascotas.

- No sobrecargue la capacidad de la máquina intentando airear demasiado profundo a una velocidad demasiado rápida.

- Nunca opere la máquina a altas velocidades de arrastre en superficies duras o resbaladizas.

- Nunca deje que transeúntes estén cerca de la unidad durante la operación.

- Use solo accesorios aprobados por el fabricante de la máquina.

- Nunca opere la máquina sin buena visibilidad o luz.

- Tenga cuidado al cultivar en terrenos duros. Las cuchillas o púas pueden engancharse en el suelo e impulsar la máquina hacia adelante. Si esto ocurre, suelte el mango y la palanca interruptora, y no retenga la máquina.

- Tenga mucho cuidado al hacer retroceder o jalar la máquina hacia usted.

- Detenga las cuchillas o púas si la máquina debe ser inclinada para su transporte. No opere las cuchillas o púas al cruzar superficies que no sean césped, ni al transportar el producto desde y hacia el área de trabajo.

- No incline la máquina al encender el motor, excepto si tiene que ser inclinada para ser encendida. En este caso, no incline más de lo absolutamente necesario y solo levante la parte de la máquina más alejada del operador.

- No encienda el motor estando de pie en frente de la abertura de descarga.

- Encienda el motor cuidadosamente, de acuerdo a las instrucciones, y mantenga sus pies alejados de las cuchillas o púas giratorias.

- Nunca levante o lleve la máquina mientras el motor esté funcionando.

- Detenga el motor y desenchufe la máquina de la fuente de alimentación:

- Antes de retirar obstrucciones o desatascar el conducto de descarga;

- Antes de inspeccionar, limpiar o trabajar en la máquina;

- Luego de golpear un objeto extraño. Inspeccione la máquina en busca de daños y haga las reparaciones antes de volver a encender y operar la máquina;

- Si la máquina empieza a vibrar de forma anormal (inspeccione inmediatamente); y

- Cuando abandone la máquina.

- Nunca use la escarificadora + aireadora eléctrica sin la bolsa recolectora de paja instalada de forma segura.

- ¡ADVERTENCIA! Tenga cuidado con las cuchillas o púas afiladas. Las púas continúan girando luego de que el motor sea apagado.

Operación en pendientes

Las pendientes son factores importantes relacionados a los accidentes de resbalones y caídas, los cuales pueden resultar en graves lesiones. La operación en todas las pendientes requiere mucho cuidado. Si usted no se siente seguro en una pendiente, no la airee ni escarifique.

- Airee o escarifique de forma lateral en la pendiente. Nunca airee o escarifique pendientes siguiendo una ruta trasversal de arriba a abajo. Tenga mucho cuidado al cambiar de dirección en una pendiente.

- Esté atento a los hoyos, surcos, baches, rocas u otros objetos ocultos. Éstos pueden causar un resbalón o caída inesperados.

- No airee o escarifique césped mojado o en pendientes demasiado inclinadas. Una mala postura puede causar un accidente de resbalo y caída.

- No airee o escarifique cerca de laderas, zanjas o terraplenes. Usted puede perder su postura o equilibrio.

Seguridad para los niños

Pueden ocurrir accidentes trágicos si el operador no está alerta de la presencia de niños. Los niños son generalmente atraídos a la máquina y a la actividad de aireado o escarificado. Nunca asuma que los niños permanecerán en donde usted los vio por última vez.

- Mantenga a los niños lejos del área de aireado o escarificado, y bajo la estricta vigilancia de un adulto responsable que no sea el operador.

- Esté siempre atento y apague la escarificadora + aireadora eléctrica si un niño entra en el área.

- Nunca deje que los niños operen esta máquina.

- Tenga especial cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan obstaculizar la visualización de un niño.

Reducción de vibraciones y ruido

Para reducir el impacto negativo de la emisión de ruido y vibraciones: limite el tiempo de operación, use los modos de operación de bajas vibraciones y ruido, y también emplee equipos de protección personal. Obedezca las siguientes indicaciones para reducir los riesgos a la exposición ante vibraciones y ruido:

- Solo use la máquina para los trabajos especificados por el diseño y estas instrucciones.

- Asegúrese de que la máquina esté en buenas condiciones y bien mantenida.

- Use los accesorios correctos para la máquina y asegúrese de que estén en buenas condiciones.

- Mantenga una sujeción firme en el mango.

- Cuide esta máquina de acuerdo con estas instrucciones y, de ser apropiado, manténgala bien lubricada.

- Planee su horario de trabajo para distribuir correctamente el uso de cualquier herramienta de altas vibraciones durante varios días.

Riesgos residuales

Aún si usted está operando este producto de acuerdo con todos los requisitos de seguridad, quedan riesgos potenciales de lesiones y daños. Los siguientes peligros pueden surgir en conexión con la estructura y diseño de este producto:

- Defectos de salud resultantes de la emisión de vibraciones si el producto está siendo usado durante periodos prolongados de tiempo o no está siendo manipulado y mantenido adecuadamente.

- Lesiones y daños a la propiedad debido a accesorios defectuosos o impactos súbitos de objetos ocultos durante el uso.

- Peligro de lesiones y daños a la propiedad causado por objetos voladores.

⚠️ ¡ADVERTENCIA! ¡Este producto genera un campo electromagnético durante la operación! ¡Este campo puede, bajo algunas circunstancias, interferir con implantes médicos activos o pasivos! ¡Para reducir el riesgo de lesiones severas o mortales, recomendamos que una persona que tenga algún implante médico hable con su médico y con el fabricante de su implante antes de operar este producto!

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones de la máquina antes de intentar ensamblarla y operarla.

Símbolo SímboloDescripción Descripción
	LEA EL(LOS) MANUAL(ES) DEL OPERADOR: lea, comprenda y siga todas las instrucciones en el(los) manual(es) antes de intentar ensamblar y operar la unidad.		ALERTA DE SEGURIDAD: indica una precaución, advertencia o peligro.
	¡ADVERTENCIA! No exponga la unidad a la lluvia o a condiciones húmedas.		USE PROTECCIÓN OCULAR Y AUDITIVA: para protegerse contra lesiones, use protectores auditivos y gafas protectoras.
	Utilice guantes protectores y calzado no deslizante al usar la máquina y al manipular desechos.		¡PELIGRO! Cuchillas giratorias: mantenga los pies y manos alejados de las partes móviles.
	Mantenga a los transeúntes a una distancia segura del área de trabajo.		Los objetos recogidos y lanzados por las púas giratorias pueden causar lesiones personales severas.
	Inspeccione el área de trabajo antes de usar el artefacto, y retire todos los objetos que puedan ser lanzados por éste. Si un objeto oculto es descubierto durante el trabajo, detenga el motor y retire el objeto.		Tenga mucho CUIDADO al hacer retroceder o jalar la máquina hacia usted.
	¡APÁGUELA! Desconecte el enchufe del tomacorriente antes de limpiar o llevar a cabo rutinas de mantenimiento.		¡APÁGUELA! Retire el enchufe del tomacorriente inmediatamente si el cable está cortado o dañado.
	No la empuje escalera abajo.		Mantenga las manos y pies alejados de las partes giratorias.
	Doble aislamiento.

Conozca su escarificadora + aireadora eléctrica

Lea detenidamente el manual del propietario y las instrucciones de seguridad antes de operar esta escarificadora + aireadora eléctrica. Compare la ilustración debajo con la escarificadora + aireadora eléctrica con el fin de familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual para futuras referencias y vuélvalo a leer antes de cada sesión de escarificado o aireado.

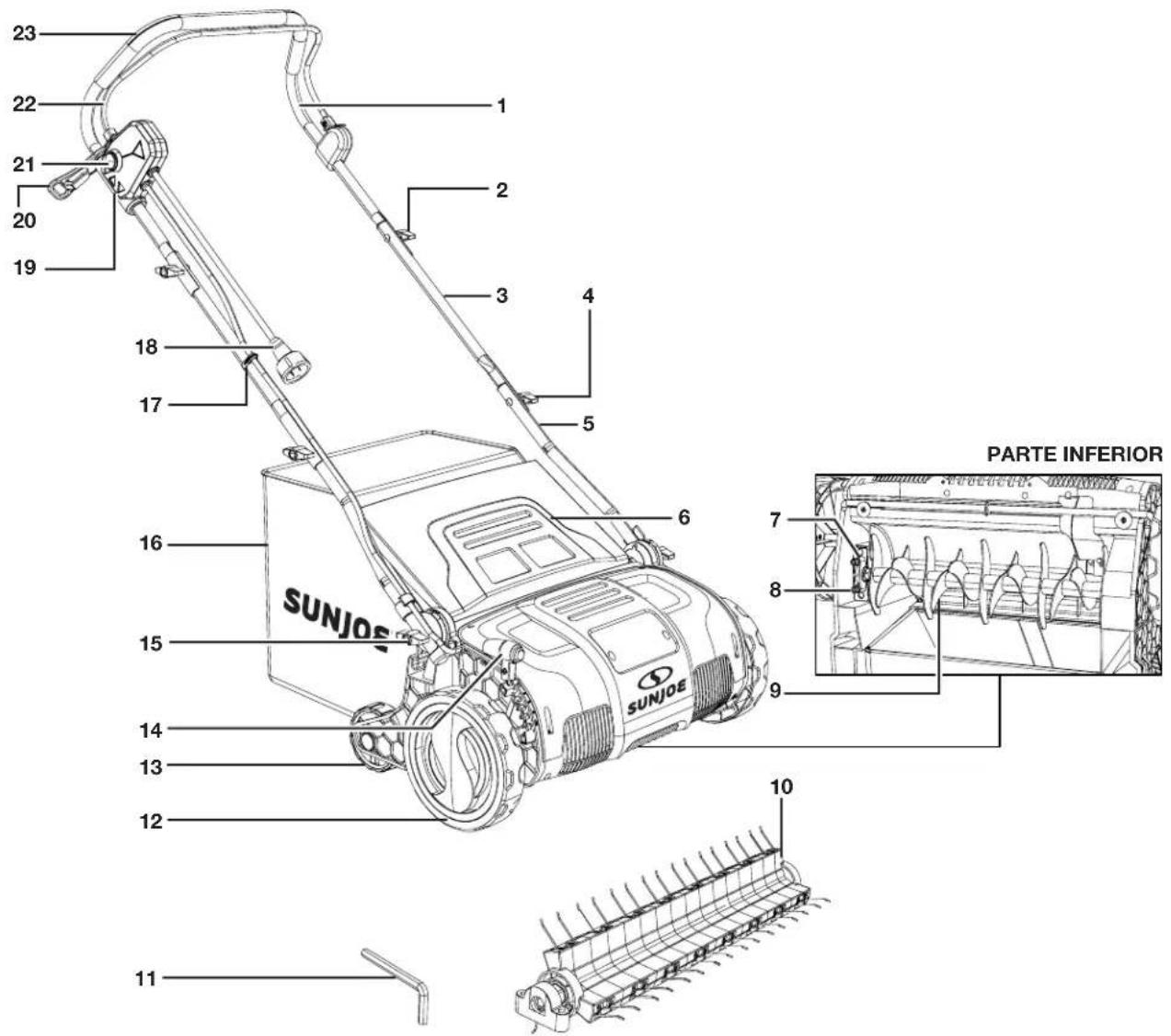

23 22 21 20 19 18 17 16 15 14 13 12 11 1 2 3 4 5 6 7 8 9 10 SUNJOE SUNJOE PARTE INFERIOR

1. Estructura de manillar superior
2. Perillas y pernos de barras superiores (×2)
3. Barras intermedias (×2)
4. Perillas y pernos de barras intermedias (×2)
5. Barras inferiores (×2)
6. Compuerta eyectora
7. Pernos de trabajo (×2)

8. Asiento de rodamiento

9. Cilindro escarificador

10. Cilindro aireador
11. Llave hexagonal
12. Rueda frontal (×2)
13. Rueda posterior (×2)
14. Palanca de ajuste de profundidad de escarificado/rastrillado

15. Perilla de barras inferiores + Rueda dentada para ajuste (×2)

16. Bolsa recolectora de paja

17. Gancho para cable
18. Cable del artefacto
19. Caja de interruptor
20. Sujetador de cable de extensión
21. Botón de trabajo de seguridad
22. Palanca interruptora
23. Empuñadura suave

Datos técnicos

Voltaje nominal 120 V CA, 60 Hz

Motor....13 A

Velocidad sin carga....3,000 RPM

Ancho máximo de rastrillado....15 plg (38 cm)

Profundidad de escarificado ^† ......De -0.4 plg a 0 plg (de -10 mm a 0 mm)

Profundidad de rastrillado ^† ....De 0 plg a 0.4 plg (de 0 mm a 10 mm)

Ajuste de profundidad....5 posiciones

Capacidad de bolsa para paja 13.2 gal (50 L)

Cilindro aireador .... 24 cuchillas flexibles de acero para rastrillado de 1.5 mm de grosor + 1.2 plg (30 mm) de largo

Cilindro escarificador.... 26 cuchillas cortadoras de 5.1 plg (130 mm) de largo

Tamaño de ruedas....8 plg (20 cm) frontales 4 plg (10 cm) traseras

Peso neto 24.8 lb (11 kg)

^ La profundidad de escarificado/rastrillado negativa indica que las cuchillas penetran por debajo del horizonte (es decir, penetran la capa de suelo).

Desembalaje

Contenido del paquete:

• Escarificadora + aireadora
• Perillas (×6) y pernos (×4)
• Ruedas dentadas para ajuste (×2)
• Estructura de mango superior
• Barras intermedias (×2)
• Barras inferiores (×2)
• Bolsa recolectora de paja
• Gancho para cable
• Llave hexagonal
• Cilindro escarificador (pre-ensamblado)
• Cilindro aireador

• Manual y tarjeta de registro

• Retire cuidadosamente la escarificadora + aireadora eléctrica y compruebe que todos los artículos anteriores estén incluidos.

• Inspeccione cuidadosamente el producto para asegurarse de que no haya ocurrido ningún daño o ruptura durante el transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA la unidad a la tienda. Llame al centro de servicio al cliente Snow Joe® + Sun Joe® al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del material de embalaje hasta que usted esté listo para usar su escarificadora + aireadora eléctrica. El empaquetado está hecho de materiales reciclables. Deshágase apropiadamente de estos materiales según los reglamentos locales, o guarde el empaquetado para un almacenamiento del producto a largo plazo.

¡IMPORTANTE! El equipo y los materiales de embalaje no son juguetes. No deje que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden ser tragados y representan un riesgo de asfixia!

Ensamblado

¡ADVERTENCIA! No conecte la escarificadora + aireadora eléctrica a la fuente de alimentación hasta que haya terminado de ensamblarla por completo. El incumplimiento de esta advertencia puede resultar en un encendido accidental y lesiones personales severas.

Use siempre guantes durante el ensamblado.

Conexión de las barras

1. Inserte las barras inferiores dentro de las ruedas dentadas para ajuste. Preste atención a la dirección de las barras. El espacio entre las dos barras en la parte inferior debe ser más ancho que el de la parte superior (Fig. 1).

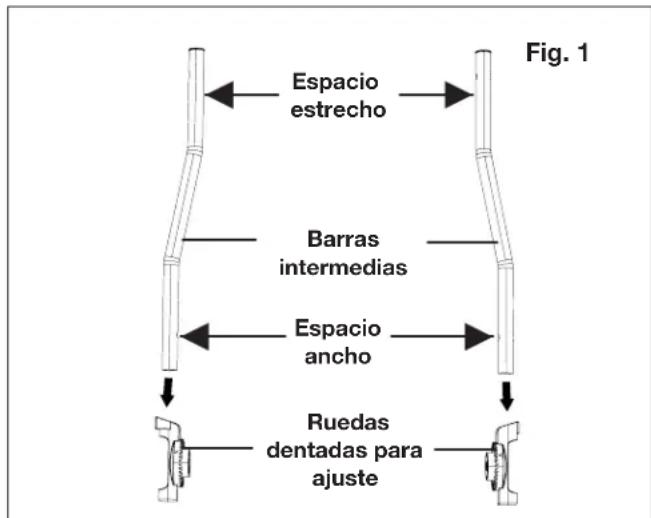

Espacio estrecho Barras intermedias Espacio ancho Ruedas dentadas para ajuste Fig. 1

1. Asegúrese de que los orificios de las barras inferiores y de las ruedas dentadas para ajuste estén alineados. Inserte los pernos de la máquina en estos orificios. Asegúrelos con un juego de dos perillas (Fig. 2).

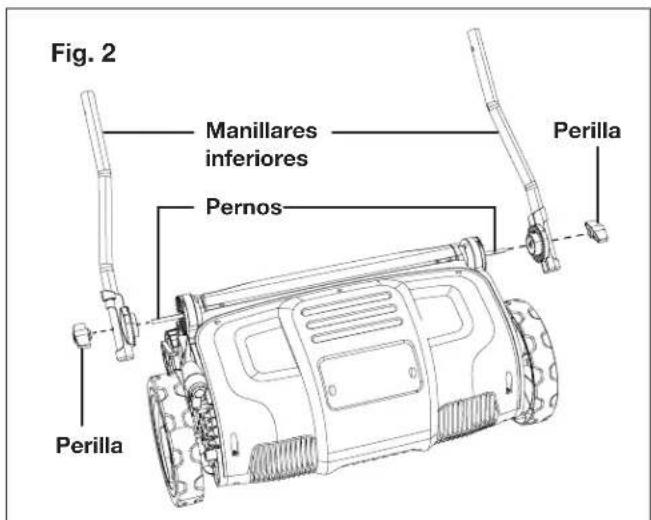

Fig. 2 Manillares inferiores Pernos Perilla Perilla

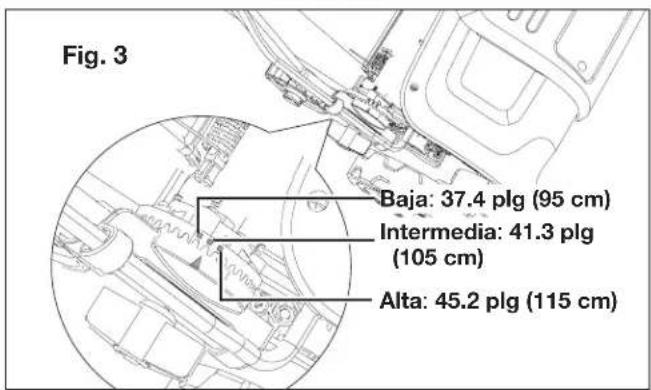

NOTA: ajuste las barras inferiores a la posición deseada para una altura cómoda alineando la línea en la rueda dentada para ajuste con una de las tres líneas en el cuerpo de la escarificadora + aireadora (Fig. 3).

1. Conecte las barras superiores a las barras intermedias usando los pernos y perillas restantes. Apriete las perillas en ambos lados para garantizar un ajuste seguro (Fig. 5).

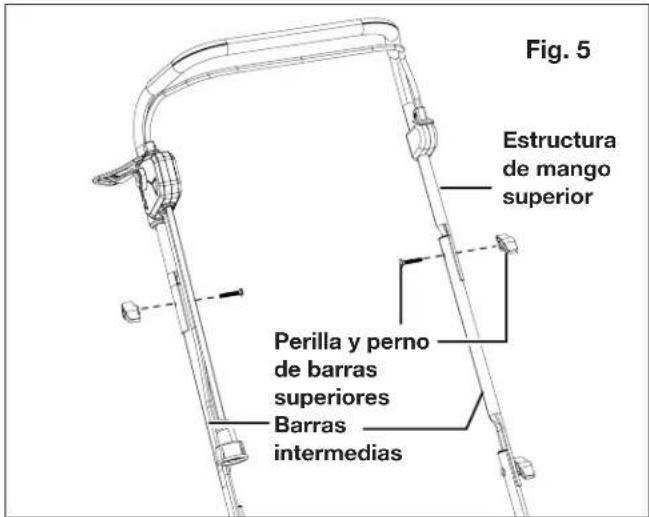

Fig. 5 Estructura de mango superior Perilla y perno de barras superiores Barras intermedias

1. Sujete el cable con el gancho para cable de repuesto y el gancho en la rueda dentada para ajuste (Fig. 6).

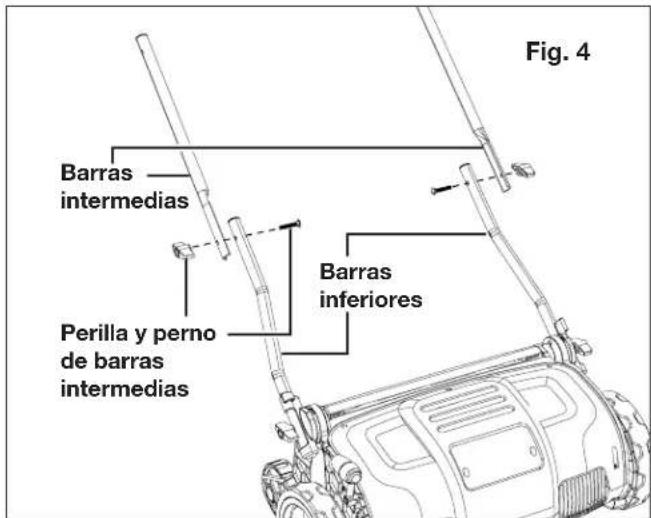

1. Asegure las dos barras intermedias a las barras inferiores usando un juego de pernos y perillas. Apriete las perillas en ambos lados para garantizar un ajuste seguro (Fig. 4).

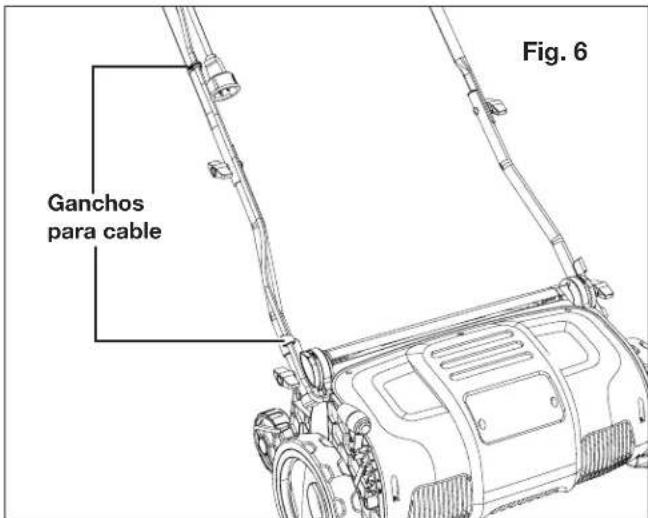

Ganchos para cable Fig. 6

Barras intermedias Perilla y perno de barras intermedias Barras inferiores Fig. 4

Ensamblado de bolsa recolectora de paja

¡ADVERTENCIA! No intente usar la máquina sin haberle instalado la bolsa recolectora de paja. Esto puede presentar un peligro de escombros voladores.

¡ADVERTENCIA! El producto debe ser apagado y el dispositivo de corte debe haber dejado de girar por completo antes de que usted conecte o vacíe la bolsa recolectora de paja.

¡ADVERTENCIA! Nunca use la escarificadora + aireadora eléctrica sin la bolsa recolectora de paja instalada de forma segura.

NOTA: una bolsa recolectora de paja llena reducirá el rendimiento de esta máquina.

Conecte la bolsa recolectora de paja a la escarificadora + aireadora eléctrica de césped antes de la operación.

1. Levante la compuerta eyectora y cuelgue la bolsa recolectora de paja en los ganchos de montura (Fig. 7).

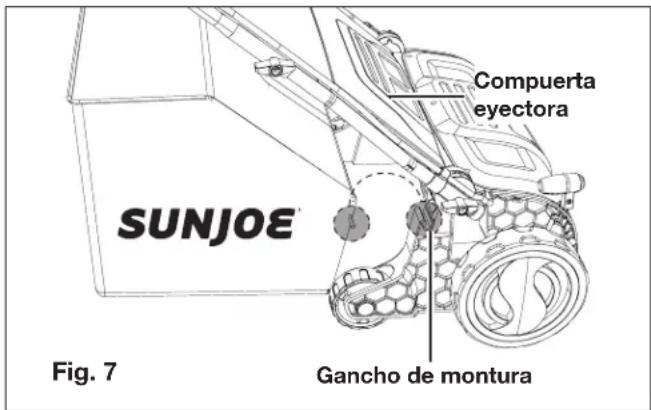

Compuerta eyectora SUNJOE Gancho de montura Fig. 7

Retiro y vaciado de la bolsa recolectora de césped

Vacíe la bolsa recolectora de césped frecuentemente durante el uso. No espere a que esté completamente llena. Recomendamos vaciarla cuando esté medio llena.

1. Levante la compuerta eyectora y saque la bolsa recolectora de paja de los ganchos de montura.
2. Vacíe los contenidos de la bolsa en un contenedor adecuado para desechos. Vuelva a montar la bolsa recolectora en su lugar antes de seguir con su trabajo.

Uso indicado

1. Esta escarificadora + aireadora tiene un motor de 13 amperios. Dependiendo del dispositivo de corte conectado, esta máquina está diseñada para escarificar y retirar paja de campos de césped o rastrillar jardines domésticos y recreativos.
2. Al ser usada como escarificadora, esta máquina trabaja raspando a través y entre el césped con púas especialmente adaptadas que recolectan y retiran cuerpos no deseados del césped, dejando las briznas de césped intactas. Al mismo tiempo, la máquina escarifica el suelo, aireándolo mejor.
3. Al usarla como aireadora, las púas finas rascan la superficie del césped recogiendo residuos ligeros para una mejor absorción de oxígeno y drenaje.

4. Esta máquina no debe ser usada en condiciones climáticas húmedas ni para cortar césped seco, mojado o inusualmente alto (como pastizales) ni para triturar hojas.

5. Esta máquina está destinada solo para un uso privado doméstico, no para un uso comercial. No debe ser usada para ningún propósito distinto a aquellos descritos.

Operación

Ajuste de profundidad de corte

⚠️ ¡ADVERTENCIA! la unidad debe estar apagada y desconectada de la fuente de alimentación antes de ajustar la posición de las púas.

Ajuste la profundidad según las necesidades de su césped. La profundidad más adecuada depende del tipo de césped y altura de sus hojas.

1. Jale la palanca de ajuste de profundidad lejos de la rueda, y luego muévala hacia adelante o hacia atrás para ajustar la profundidad de corte (Fig. 8).

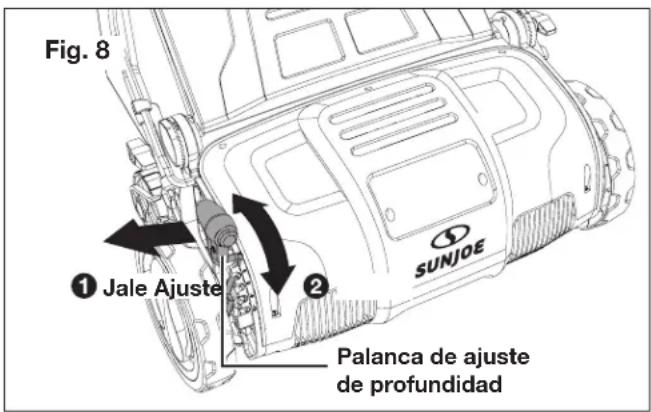

Fig. 8 ① Jale Ajuste ② Palanca de ajuste de profundidad

1. Ponga la palanca en una de las cinco posiciones. Lea la profundidad seleccionada de la escala.

Ajuste Profundidad		Aplicaciones
Alto	10 mm	Para empujar la máquina y retirar capas gruesas de paja. No usar para escarificado.
Mínimo	5 mm	Para rastrillado de césped sano. No usar para escarificado.
Intermedio	0 mm	Para transporte, almacenamiento, escarificado y rastrillado.
Profundo	-5 mm	Para escarificado, no recomendado para rastrillado.
Profundo	-10 mm	Para escarificado, no usar para rastrillado.

Conexión de alimentación

Empuje un bucle del cable de extensión a través de la ranura del sujetador de restricción del cable de extensión, desde el lado opuesto del sujetador de restricción (Fig. 9). Conecte el cable del artefacto a un cable de extensión adecuado para exteriores (vea la tabla de cables de extensión en la página 20).

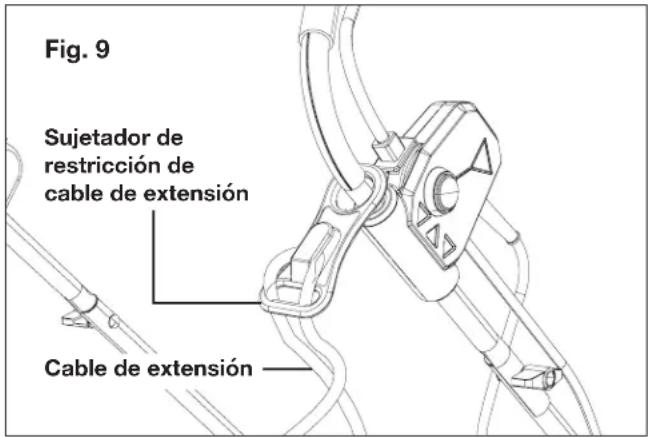

Fig. 9 Sujetador de restricción de cable de extensión Cable de extensión

Arranque y parada

⚠️ ¡ADVERTENCIA! Antes de encender la escarificadora + aireadora eléctrica de césped, asegúrese de que no esté haciendo contacto con ningún objeto extraño. Mantenga sus pies y manos a una distancia segura de las púas giratorias y de la abertura del eyector. No obedecer estas advertencias puede provocar lesiones personales severas.

1. Para encender la escarificadora + aireadora eléctrica, presione y sujete el botón de trabado de seguridad mientras jala la palanca interruptora hacia usted. Una vez que la máquina se encienda, suelte el botón de trabado de seguridad y proceda con la operación (Fig. 10).

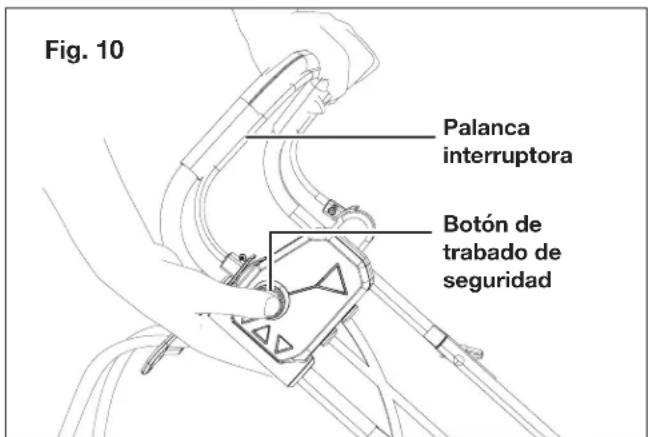

Fig. 10 Palanca interruptora Botón de trabajo de seguridad

1. Para detener la escarificadora + aireadora eléctrica de césped, suelte la palanca interruptora.

¡ADVERTENCIA! El cilindro de cuchillas o de púas continuará girando por un breve periodo luego de que la unidad haya sido apagada. No incline ni levante la unidad mientras el motor esté aún funcionando y no toque el cilindro cuando éste aún se encuentre girando. No obedecer esta advertencia puede resultar en lesiones personales severas.

Protección contra sobrecargas

La protección contra sobrecargas (disyuntor) se activará en las siguientes situaciones:

1. Una acumulación de material escarificado alrededor del dispositivo de corte.
2. Si el material escarificado es más grande que lo que permite el motor.
3. Cuando hay demasiada resistencia al dispositivo de corte.

Cuando el disyuntor ha sido activado, apague la máquina y desconéctela de la fuente de alimentación.

Deje que el producto se enfríe y elimine la causa de la activación del disyuntor antes de volver a usar la máquina.

Operación general

¡ADVERTENCIA! Detenga el motor si la máquina golpea un objeto extraño. Apague la máquina, desconéctela de la fuente de alimentación y deje que se enfríe por completo. Inspeccione la máquina minuciosamente en busca de daños. Haga reparar cualquier daño antes de reiniciar la máquina.
¡ADVERTENCIA! Una vibración excesiva de la máquina durante la operación es una indicación de daños. Debe ser inspeccionada y reparada oportunamente.

- Inspeccione la máquina, su cable de alimentación y enchufe, así como los accesorios, en busca de daños antes de cada uso. No use la máquina si está dañada o muestra señales de desgaste.

- Vuelva a verificar que los accesorios estén colocados correctamente.

- Empuje la máquina hacia adelante por su mango. Mantenga el mango seco para garantizar un empuje seguro.

- Asegúrese de que los conductos de ventilación estén siempre despejados y sin obstrucciones. Límpielos de ser necesario con un cepillo suave. Los conductos de ventilación bloqueados pueden causar sobrecalentamiento y dañar el producto.

- Apague inmediatamente la máquina si usted es interrumpido durante el trabajo por otras personas que entren al área de trabajo. Siempre deje que la máquina se detenga por completo antes de abandonarla.

- No trabaje en exceso. Tome descansos regulares para asegurarse de estar concentrado en el trabajo y tener un control total sobre la máquina.

- Corte el césped antes de trabajar, y fertilice posteriormente.

• Asegúrese de que el césped esté libre de piedras, palos, alambres u otros objetos que puedan dañar la máquina o su motor.
• Seleccione la profundidad de corte adecuada para la altura real de las hojas de césped.
• No trabaje con esta máquina sobre césped húmedo ya que tiende a adherirse a los bajos de la máquina, evitando la descarga adecuada de material recolectado. Esto también puede hacer que usted se resbale y caiga.
• Lentamente empuje la máquina hacia adelante. Mueva la máquina a una velocidad apropiada No la mueva muy rápido con el fin de evitar la obstrucción del conducto de descarga y la sobrecarga del motor.
• Trabaje en filas ligeramente superpuestas. El patrón más efectivo de corte para escarificar y rastrillar césped es de líneas rectas a lo largo de uno de los lados. Esto mantendrá las filas parejas y asegurará que todo el césped sea escarificado o rastrillado sin perderse ningún espacio (Fig. 11).

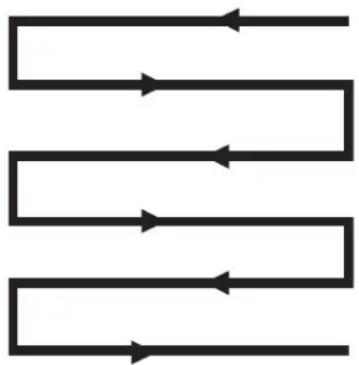

Fig. 11

• Pase en círculos alrededor de canteros. Al llegar a un cantero en el medio del césped, haga una fila o dos alrededor de la circunferencia del cantero.
• Preste mucha atención al cambiar de dirección.

Escarificado

Tenga en cuenta el clima al escarificar. Escarifique el césped con una profundidad mayor durante la primavera, entre abril y mayo (hemisferio Norte), ya que el césped se recupera mejor durante esta temporada. Escarifique a fines del verano con una profundidad menor si fue una estación húmeda. No escarifique durante periodos calurosos. Luego de un verano seco, no escarifique una segunda vez en otoño.

Rastrillado

Para que un césped saludable se desarrolle en la primavera, es necesario que cantidades mayores de aire penetren el área alrededor de las raíces del césped. Recomendamos airear el césped cada 4 - 6 semanas, dependiendo de sus condiciones.

Mantenimiento

¡ADVERTENCIA! Antes de realizar cualquier tarea de servicio o reparación, debe asegurarse de que la máquina haya sido desconectada de la fuente de alimentación. ¡Las tareas de mantenimiento y reparación distintas a las descritas en este manual de instrucción solo pueden ser realizad

Servicio y almacenamiento

Para garantizar un servicio prolongado y confiable de la máquina, lleve a cabo las siguientes tareas de mantenimiento de forma regular. Las tareas de mantenimiento, limpieza y retiro de protectores solo deben ser llevadas a cabo luego de que el motor haya sido apagado y el enchufe desconectado de la fuente de alimentación.

• Mantenga todos los pernos y tornillos ajustados para garantizar que la máquina esté en una condición segura de funcionamiento.
• Permita que la máquina se enfríe antes de guardarla en cualquier lugar cerrado.
• Inspeccione frecuentemente la bolsa recolectora de paja en búsqueda de desgaste o deterioro.
• Por motivos de seguridad, examine el producto de forma regular y reemplace las partes gastadas o dañadas.
• Verifique que las cubiertas y protectores estén sin daños y colocados correctamente. Realice los trabajos de mantenimiento o reparación necesarios antes de usar la máquina.
• Si el dispositivo de corte falla a pesar del cuidado tomado en su fabricación y evaluación, su reparación deberá ser realizada en un centro de servicio autorizado.
• No limpie la máquina mientras esté funcionando.
• Asegúrese que todos los componentes de ajuste (tornillos, tuercas, etc.) estén apretados en todo momento para que usted pueda trabajar de forma segura con la máquina.
• Inspeccione la máquina frecuentemente en búsqueda de daños. Reemplace las partes gastadas o dañadas.
• Guarde su máquina en un lugar seco. Para asegurar un ciclo de servicio útil prolongado, todos los tornillos y pernos deben ser limpiados y luego aceitados.
• Limpie la máquina con un cepillo o paño. No use ningún solvente o agua para retirar suciedad.
• El componente que está sujeto al mayor desgaste es el dispositivo de corte, por tanto usted debe verificar la condición del dispositivo de corte y su instalación en intervalos regulares.

- Si el dispositivo de corte está gastado o desafilado, deberá ser reemplazado inmediatamente.

- Si la máquina empieza a vibrar en exceso, entonces el dispositivo de corte no ha sido balanceado correctamente o ha sufrido una deformación debido a impactos. En este caso, debe ser reparado o reemplazado.

Reemplazo o cambio del dispositivo de corte

!ADVERTENCIA! Siempre apague la máquina, desconéctela de la fuente de alimentación y deje que se enfríe antes de reemplazar o cambiar el dispositivo de corte.
!ADVERTENCIA! Los dispositivos de corte son muy afilados y se calientan durante el uso. Manipúlelos con mucho cuidado.
!ADVERTENCIA! Use guantes de seguridad al manipular los dispositivos de corte para evitar lesiones como quemaduras y cortes.
¡ADVERTENCIA! Asegúrese de que todos los pernos estén completamente ajustados antes de operar la máquina. No opere la máquina si cualquier perno está perdido, suelto o dañado.

El producto tiene dos funciones: escarificado y rastrillado. El cilindro escarificador está preensamblado en la máquina. El cilindro de rastrillaje está incluido en la caja de suministros. Los cilindros son intercambiables según la aplicación (Fig. 12).

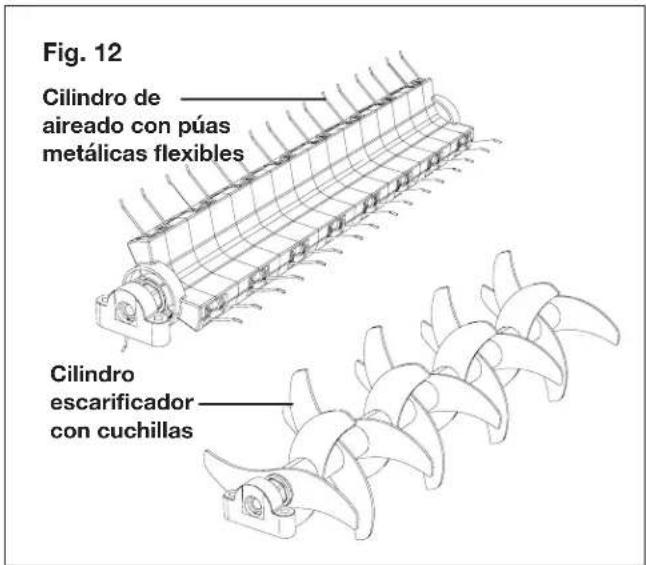

Fig. 12 Cilindro de aireado con púas metálicas flexibles Cilindro escarificador con cuchillas

¡ADVERTENCIA! Antes de realizar cualquier tarea de mantenimiento, desconecte siempre la unidad de la fuente de alimentación y espere a que el cilindro de púas se detenga por completo. Use guantes protectores al manipular el cilindro.

1. Retire la bolsa recolectora de paja.
2. Coloque la máquina al revés sobre una superficie plana y estable para acceder al cuerpo inferior de la máquina.
3. Afloje los dos pernos de trabado con la llave hexagonal suministrada, y retírelos junto con el dispositivo de corte adjunto (Fig. 13).

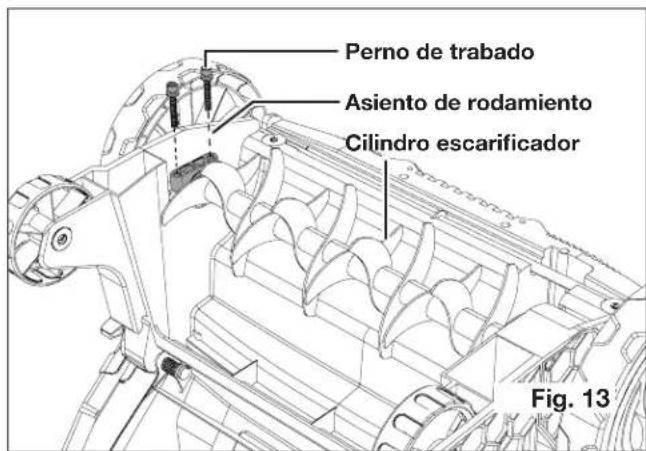

Perno de trabajo Asiento de rodamiento Cilindro escarificador Fig. 13

1. Para retirar el dispositivo de corte, primero levante el asiento del rodamiento y luego sáquelo del eje impulsor.
2. Alinee e inserte el dispositivo de corte respectivo: deslice la tuerca hexagonal dentro del receptáculo del eje impulsor y fije el asiento del rodamiento al soporte con los pernos de trabajo (Fig. 14).

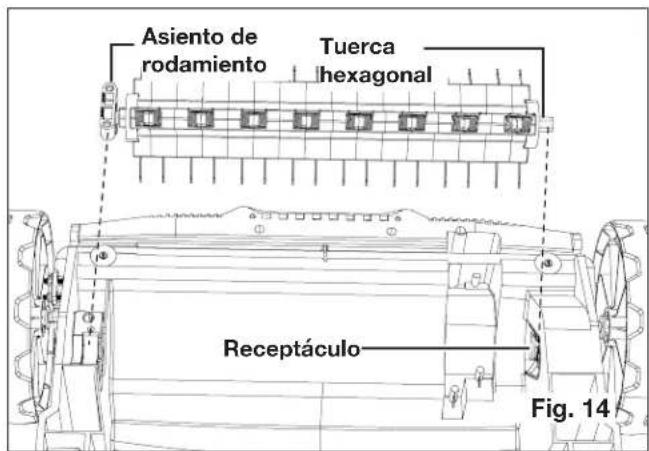

Asiento de rodamiento Tuerca hexagonal Receptáculo Fig. 14

!¡ADVERTENCIA! Asegúrese de que el dispositivo de corte (cilindro aireador) sea insertado adecuadamente. Asegúrese de que el semicírculo en el asiento del rodamiento del cilindro apunte hacia abajo, dentro de la unidad. Si el semicírculo apunta hacia arriba, entonces ha sido insertado incorrectamente (Fig. 15).

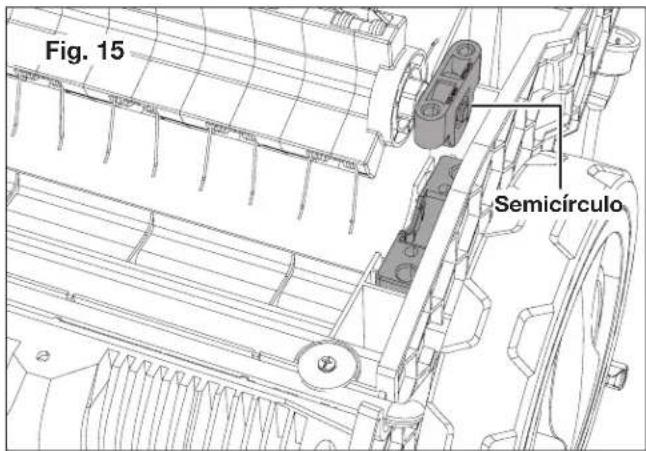

Fig. 15 Semicírculo

NOTA: si tiene preguntas o necesita ayuda, comuníquese con el centro de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-766-9563 (1-866-SNOWJOE).

Después del uso

1. Apague la máquina, desconéctela de la fuente de alimentación, y deje que se enfríe por completo.
2. Inspeccione, limpie y almacene la máquina tal como se describe a continuación.

Limpieza y almacenamiento

1. Limpie bien el exterior de la máquina con un cepillo suave y un paño antes de guardarla. No use agua, solventes, ni pulidores.
2. Apoye la escarificadora + aireadora en uno de sus lados para limpiar el área del cilindro.

NOTA: debido al uso intenso, o cuando el césped está mojado, los recortes tienden a adherirse y acumularse alrededor del cilindro, causando un sobrecalentamiento. Para evitar esto, limpie el cilindro de todos los recortes de césped después de cada uso.

1. Guarde la escarificadora + aireadora en un lugar seco. No coloque otros objetos encima de la escarificadora + aireadora durante su almacenamiento.

Bolsa recolectora de paja

1. Inspeccione la bolsa recolectora de paja antes de cada uso. No la use si encuentra algún daño.
2. Limpie la bolsa recolectora de paja luego de la operación. Deje que la bolsa recolectora de paja se seque completamente antes de guardarla para evitar enmohecimiento.

Transporte

1. Apague la máquina y desconéctela de la fuente de alimentación antes de llevarla a cualquier otro lugar.
2. Conecte los protectores para transporte, de ser aplicable.
3. Ajuste la profundidad de corte a nivel de transporte (consulte "ajuste de profundidad de corte" en la página 27).
4. Transporte siempre el producto por su mango.
5. Proteja el producto contra cualquier golpe duro o vibraciones fuertes que puedan ocurrir durante el transporte en vehículos.
6. Asegure el producto para evitar que se caiga o resbale.

Servicio y soporte

Si su escarificadora + aireadora eléctrica AJ798E requiere servicio o mantenimiento, por favor llame al 1-866-SNOWJOE (1-866-766-9563) para asistencia.

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie de la máquina, los cuales se encuentran en la etiqueta ubicada en su carcasa. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto: A J 8 0 5 E N° de modelo: N° de serie:

Solución de problemas

¡ADVERTENCIA! ¡Solo lleve a cabo los pasos descritos en estas instrucciones!

Todas las demás inspecciones y tareas de mantenimiento y reparación deberán ser llevadas a cabo en un centro de servicio autorizado o por un especialista similarmente calificado si usted no puede resolver el problema.

Los desperfectos sospechados, disturbios o daños son generalmente debidos a causas que el usuario puede arreglar por sí mismo. Siga las instrucciones de solución de problemas a continuación al revisar la unidad. En la mayoría de los casos, el problema puede ser resuelto rápidamente y la escarificadora + aireadora eléctrica puede volver a su condición de trabajo normal.

Problema	Causa posible Solución
El motor no arranca	a) No está conectado al tomacorrienteb) El cable de alimentación o el enchufe se encuentran defectuososc) Otro defecto eléctrico del productod) Botón de trabajo de seguridad no presionade) La máquina se ha sobrecalentado	a) Conéctelo al tomacorrienteb) Contacte a un representante de servicio autorizadoc) Contacte a un representante de servicio autorizadod) Presione primero el botón de trabajo de seguridad, y luego la palanca interruptorae) Retire los recortes de césped alrededor del cilindro. Espere un rato hasta que la máquina se haya enfriado, y luego vuélvala a encender
El producto no alcanza su máxima potencia	a) El cable de extensión no es el adecuado para una operación con este productob) Las rejillas de ventilación están bloqueadas	a) Utilice un cable de extensión adecuadob) Limpie las rejillas de ventilación
Resultados insatisfactorios	a) Dispositivo de corte gastadob) El material escarificado excede la capacidad de la máquinac) La profundidad de escarificado es incorrecta	a) Reemplace el cilindro de púas (ver página 30)b) Solo escarifique materiales de acuerdo a la capacidad del productoc) Ajuste la profundidad

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe® + Sun Joe®. NUNCA use partes de repuesto o accesorios que no estén diseñados para su uso con esta escarificadora + aireadora eléctrica. Comuníquese con Snow Joe® + Sun Joe® si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su escarificadora + aireadora eléctrica. El uso de cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos.

			ModeloAccesoría
1		Dientes de repuesto de aireadora AJ805E-DTNS
2		Cuchillas de repuesto de escarificadora	AJ805E-SCRF
3		Cable de extensión de 50 pies y calibre 14 Snow Joe® + Sun Joe® SJTW-A con extremo iluminado	PJEXT50-B

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe ^® + Sun Joe ^® de notificar sobre dichos cambios. Los accesorios pueden ser pedidos visitando el sitio Web sunjoe.com o llamando al centro de servicio al cliente Snow Joe ^® + Sun Joe ^® al 1-866-SNOWJOE (1-866-766-9563).

LA PROMESA DE SNOW JOE® + SUN JOE® AL CLIENTE

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe ^® , Sun Joe ^® , o Aqua Joe ^® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiriendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

IMPORTANT!
