MANUAL DE USUARIO Clearwater K78563 KOHLER

Los nombres de produits seguidos de

Espanol, página" Espanol-1"

THE BOLD LOOK

OF KOHLER.

1015158-2-C

Guía de Instalación Griferías murales de comida

Herramentas y materiales

Llave ajustable Llave de punta cuadrada de 7/16"

Llave de Boca abierta

Gracias por elegir los produits de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unooshinutos para leer este manual antes de comenzar la instalacion.En caso de problemas de instalacion o de functonamiento, no dude encontactarnos.Nuestrosnumerosdetelefonoynuestra网页 web seencuentran enlaultima pagina.Graciasnevamente por escoger aKohler.

Antes de comenza

NOTA: Utilice abrazaderas de dos agujeros o codos de orejetas para fazer los suministros de agua a la pared.

• Cumpla con todos loscottigos locales de plomería y de construction.
  Cierre el suministro principal de agua.
  Revise con cuidado las tuberías de suministro y desagüe para ver si está danadas.
  Reemplace las tuberías de desagüe o suministro de ser besoinio.
  Kohler Co. se reserva el derecho de modifier el Diseño de la gridería sin previo aviso, tal como se esquirescifica en la lista de precios.

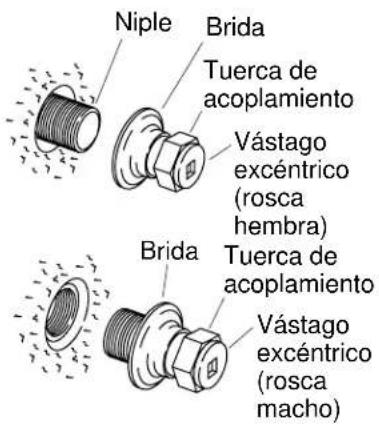

1. Instale el vástago excéntrico

Deslice una tuerca de acoplamento y una布拉 en cada vástago excéntrico del agua fria y caliente.
Mida e instale el niple. Si el vástago excéntrico posee roscas hembra, los niples deben sobresalir de 3/8'' (1 cm) a 1/2'' (1,3 cm) desde el frontende de la pared. Si el vástago excéntricoiene roscas macho, el niple deben estar a ras de la parte frontal de la pared.
Enrosque un montaje del vástago excéntico en cada niple de agua fria y caliente. Asegürese de que las bridas queden ajustadas contra la pared acabada.

2. Instale el montaje de la griferia

NOTA: Los vastosos del agua caliente y fria de la griferia son excéntricos para poder realizar ajustes.

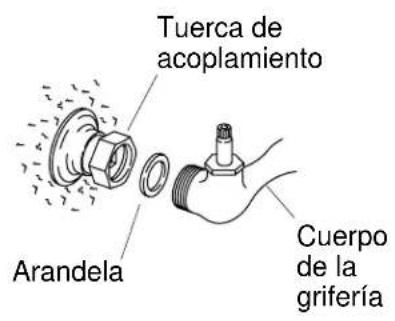

• Inserte una arandela en cada tuerca de acoplamente del agua caliente y fria.
  Alinee y fuego inserte el montaje de la griferia en cada vástago del agua caliente y fria de la griferia.
  Enrosque parcialmente cada tuerc de acoplamento del agua caliente y fría en las roscas del montaje de la griferia hasta que estén apretadas.
• Compruebe que el montaje de la griferia está elevado.

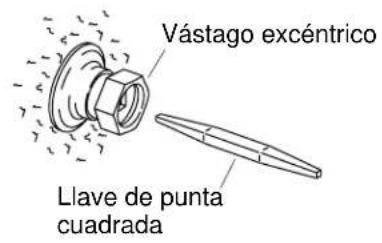

  Si el montaje de la gridería no está nivelado, gire los vástagos excénticos del agua fria y caliente con una llave de punta cuadrada de 7/16".
• Una vez ajustado, apriete bien las tuercas de acoplamente del agua caliente y fría.

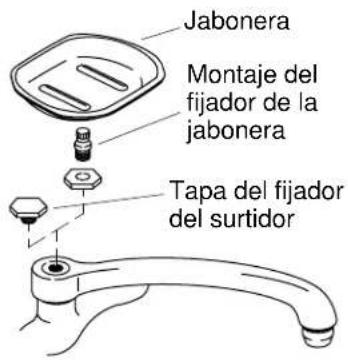

3. Instale la jabonera

Instalacion con una jabonera:

Deslice una tuerca en el montaje del fjodor de la jabonera.
- Por la parte superior de la grífería, inserte el montaje del fjador de la jabonera en el orificio de la base del surtidor. Apriete hasta que esté fijo.
- Coloque la jabonera en la parte superior del montaje del fijador de la jabonera.

Instalación sin jabonera:

Instale la tapa del fjador del surtidor sobre el orificio en la base del surtidor. Apriete hasta que este bajo.

4. Verificacion de la instalacion

Asegüre de que todas las conexiones estén apretadas.
Abra el desagtie.
Abra el suministro principal de agua.
Gire el aireador hacía la izquierda hasta sacarlo del surtidor.
Abra las valvulas del agua caliente y fria.
Haga circular agua a工程技术 del surtidor durante un minuto aproximamente para eliminar los residuos. Verifique que no haya fugas.
Limpie el aireador y vuelva a instalarlo.
