MANUAL DE USUARIO INSB 6003E2 WH CATA

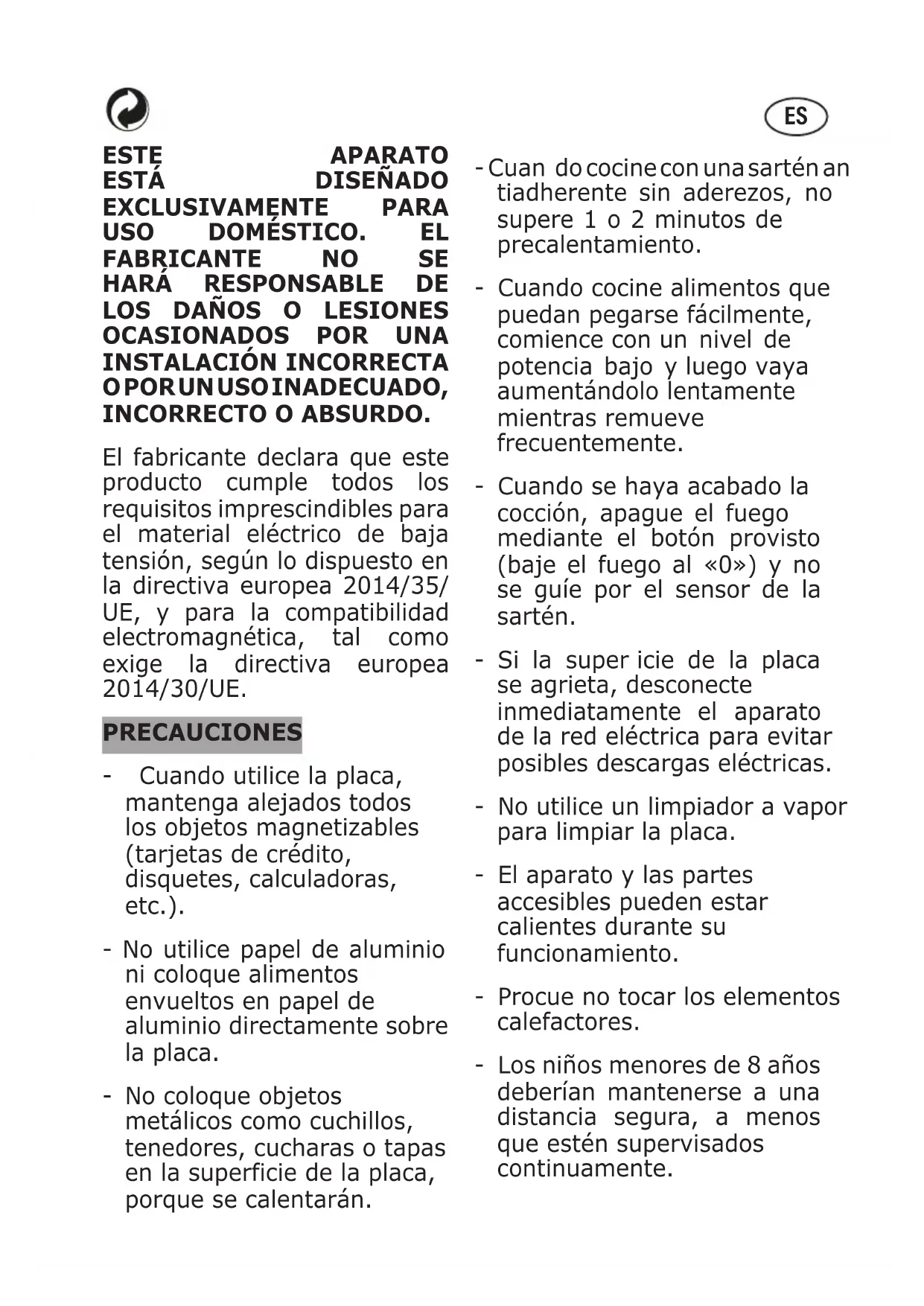

INSTALACIÓN INCORRECTA

O POR UN USO INADECUADO, INCORRECTO O ABSURDO. El fabricante declara que este producto cumple todos los requisitos imprescindibles para el material eléctrico de baja tensión, según lo dispuesto en la directiva europea 2014/35/ UE, y para la compatibilidad electromagnética, tal como exige la directiva europea 2014/30/UE. PRECAUCIONES - Cuando utilice la placa, mantenga alejados todos los objetos magnetizables (tarjetas de crédito, disquetes, calculadoras, etc.). - No utilice papel de aluminio ni coloque alimentos envueltos en papel de aluminio directamente sobre la placa.

No coloque objetos metálicos como cuchillos, tenedores, cucharas o tapas en la superficie de la placa, porque se calentarán. - Cuan do cocine con una sartén an tiadherente sin aderezos, no supere 1 o 2 minutos de precalentamiento. - Cuando cocine alimentos que puedan pegarse fácilmente, comience con un nivel de potencia bajo y luego vaya aumentándolo lentamente mientras remueve frecuentemente. - Cuando se haya acabado la cocción, apague el fuego mediante el botón provisto (baje el fuego al «0») y no se guíe por el sensor de la sartén. - Si la super icie de la placa se agrieta, desconecte inmediatamente el aparato de la red eléctrica para evitar posibles descargas eléctricas. - No utilice un limpiador a vapor para limpiar la placa. - El aparato y las partes accesibles pueden estar calientes durante su funcionamiento. - Procue no tocar los elementos calefactores. - Los niños menores de 8 años deberían mantenerse a una distancia segura, a menos que estén supervisados continuamente. ES- Los niños mayores de 8 años y las personas cuyas capacidades físicas, sensoriales o mentales sean reducidas o tengan una falta de experiencia o de conocimientos pueden utilizar este aparato si están supervisados y han recibido instrucciones adecuadas sobre el uso seguro del aparato y entienden los peligros que implica. Los niños no deben jugar con el aparato. Los niños no deben encargarse de la limpieza ni del mantenimiento de usuario, salvo que estén en constante supervisión. - Cocinar con grasa o con aceite puede resultar peligroso y puede provocar un incendio si se deja sin atención. NUNCA intente extinguir un incendio con agua. En su lugar, desconecte el aparato y, a continuación, cubra las llamas con una tapa o con una bandeja, por ejemplo. - El proceso de cocción debe estar supervisado. Un proceso corto de cocción debe estar continuamente supervisado. - Cocinar en la placa con grasa o con aceite sin supervisión puede ser peligroso y podría provocar un incendio. - Riesgo de incendio: no acumule objetos sobre las super icies de cocción. - Solo se deberían utilizar como protección adecuada para la encimera incorporada en el aparato los protectores de encimera que se han diseñado para su uso con el aparato de cocción y que se encuentran enumerados en las instrucciones del fabricante. El uso de protectores inadecuados puede provocar accidentes. - No coloque ni deje caer objetos pesados sobre la placa. - No utilice batería de cocina con bordes irregulares. No arrastre la batería de cocina por la super icie de vidrio de inducción, ya que puede rayar el cristal. - Las personas que lleven marcapasos cardiacos u otros implantes eléctricos (como bombas de insulina) deben consultar a su médico o al fabricante del implante antes de usar este aparato para asegurarse de que sus implantes no se verán afectados por el campo electromagnético. - ADVERTENCIA: Las partes accesibles estarán calientes cuando se utilice ESel aparato. Se deberían mantener alejados a los niños para evitar quemaduras o escaldaduras. - Inserte en la instalación ja un medio de desconexión del suministro eléctrico con una separación de contacto en todos los polos que proporcione una desconexión total en condiciones de sobretensión de categoría III, de acuerdo con las normativas de cableado. Se debe llegar fácilmente al enchufe o al interruptor omnipolar del equipo instalado. - Este aparato no está diseñado para su uso a través de un temporizador externo o de un sistema de control remoto. - Los fabricantes rechazan cualquier responsabilidad en caso de incumplimiento con lo descrito anteriormente o si no se respetan ni se cumplen las normas de prevención de accidentes. Información sobre la cocina de inducción (F1)

• a1 Batería de cocina

• a5 Circuito electrónico

• a6 Suministro de energía eléctrica La cocina de inducción es una tecnología de cocción segura, avanzada, eciente y económica. Funciona por vibraciones electromagnéticas que generan calor directamente en la batería de cocina, en lugar de calentar indirectamente la supercie de vidrio. El cristal se calienta solo porque la batería de cocina nalmente lo calienta. La cocina de inducción tiene las siguientes características: - Dispersión mínima (alto rendimiento). - Retirar (o levantar) la batería de cocina de la placa hace que la placa detenga automáticamente la zona de cocción. - El sistema electrónico permite la exibilidad y el control preciso. ESResumen del producto Uso de la placa de inducción (F2)

2. Tecla de selección de zona

3. Control del nivel de potencia

5. Encendido/Apagado

7. Funciones de cocción

Inicio de la cocción

1. Pulse el botón de Encendido/Apagado " " durante 2 segudos. Una vez encendido,

suena una señal una vez, el indicador muestra "0" , lo que señala que la placa de inducción ha entrado en modo de suspensión.

2. Coloque la batería de cocina adecuada sobre la zona de cocción que desee utilizar.

Asegúrese de que el fondo de la batería y la superficie de la zona de cocción estén limpias y secas.

3. Seleccione un nivel de potencia entre 1 y 9 deslizando el dedo por el botón de

«control»" "o simplemente toque cualquier punto del «control» " " . - Si no elige los ajustes de potencia en menos de 30 segundos, la placa de inducción se apagará de forma automática. Deberá volver a empezar desde el paso 1.

• Durante la cocción, puede modificar los ajustes de potencia en cualquier momento. Si el indicador parpadea alternativamente mostrando el símbolo Signica que:

• La batería no está colocada en la zona de cocción adecuada. ES• La batería no es apropiada para la cocina de inducción.

• La batería es demasiado pequeña o no está debidamente centrada en la zona de cocción. No se calentará a menos que haya una batería de cocina apropiada sobre la zona de cocción. El indicador se apagará automáticamente después de 1 minuto si no se ha colocado una batería de cocina apropiada sobre la zona de cocción. Cuando haya terminado de cocinar

1. Pulse el control del nivel de potencia " " para bajar la potencia al nivel «0».

2. Tenga cuidado con las superficies calientes.

Indicador de calor residual Tras apagar la zona de cocción, el indicador correspondiente mostrará «H» hasta que la temperatura de la zona haya disminuido por debajo del nivel crítico. Uso del Booster (F2) La función del Booster proporciona una potencia mayor durante un máximo de 5 minutos. De este modo, puede conseguir una cocción más potente y rápida. La función puede llevarse a cabo en cualquier zona de cocción. Uso del Booster para una potencia mayor Pulse el botón del Booster " "de la zona de cocción deseada. El indicador correspondiente mostrará «P» y la zona alcanzará la máxima potencia. La potencia del Booster durará 5 minutos y, luego, la zona volverá a estar al nivel 9 de potencia. Cancelación de la función del Booster Pulse el control del nivel de potencia " " para cancelar la función del Booster. A continuación, la zona de cocción volverá al nivel de potencia que desee. ESRestricciones de uso (F3) Las tres zonas se han dividido en dos grupos. Si quiere utilizar la función Booster, al pulsar la tecla Booster " " la zona seleccionada aumentará su potencia al nivel "P". En el caso en que el nivel de potencia de la otra zona dentro del mismo grupo sea también "P", entonces la potencia de esta zona se reducirá automáticamente a nivel 9. Uso de las funciones de cocción Puede elegir tres funciones de cocción útiles si pulsa «Funciones de cocción» " " cada vez que se cambie de una función a otra. -Fundir o descongelar (entre 50 ºC) -Calentar o mantener el calor (entre 70 ºC) -Cocer a fuego lento, con una temperatura cercana a la ebullición, útil para cocciones lentas (entre 90 ºC) Uso de la función de pausa: Stop&Go La placa dispone de una práctica función de reinicio que le permite pausar y reiniciar la cocción en caso de interrupciones.

1. Con la placa encendida y en funcionamiento, pulse la tecla de pausa " "para

detener el funcionamiento de todos los quemadores. Todos los indicadores LED mostrarán el símbolo "||" .

2. Pulse la tecla de pausa " ", las pantallas parpadearán con "||", luego toque el

botón “Bloqueo de Seguridad para niños” para reanudar la cocción. Todos los ajustes se restablecerán a la anterior configuración.

• Puede bloquear los botones para evitar cualquier uso accidental (por ejemplo, que los niños enciendan accidentalmente las zonas de cocción).

• Al bloquearlos, quedarán desactivados todos los botones excepto el de OFF. Bloqueo (elemento de seguridad para niños) ESCuando la placa está en modo de bloqueo, quedan desactivados todos los botones excepto el de OFF. En caso de emergencia, puede apagar la placa con el botón OFF, pero debe desbloquear la placa antes del siguiente uso. Bloquear los botones Toque la tecla de bloqueo durante 3 segundos. El indicador del temporizador mostrará "Lo". Desbloquear los botones

1. Asegúrese de que la placa de inducción está encendida.

2. Toque la tecla de bloqueo y manténgala pulsada durante 3 segundos.

3. Ya puede empezar a utilizar la placa de inducción.

Protección de exceso de temperatura Un sensor monitoriza la temperatura de la placa de inducción. Cuando se detecta una temperatura excesiva, la placa de inducción dejará de funcionar automáticamente. Detección de pequeños objetos Cuando se dejen sobre la placa baterías de cocina pequeñas o no magnéticas (p. ej., de aluminio) u otros artículos pequeños (p. ej., un cuchillo, un tenedor, unas llaves), la placa pasará al modo de suspensión tras 1 minuto. El ventilador mantendrá la cocción de la placa de inducción durante 1 minuto más. Protección de apagado automático El apagado automático es una función de protección de seguridad. Apaga la zona de cocción automáticamente si olvida apagarla. El tiempo de funcionamiento máximo predeterminado de cada nivel de potencia se muestra en la siguiente tabla: Nivel de potencia 1~3 4~6 7~8 9 Temporizador de funcionamiento predeterminado (hora)

ESCuando se retira la batería, el indicador muestra el nivel de potencia durante 5 segundos y luego muestra durante 1 minuto. Seguidamente, mostrará «H», lo que significa que la superficie de la zona de cocción está caliente. No toque dicha zona. Cuando la superficie se haya enfriado hasta alcanzar una temperatura segura, mostrará «-» durante 1 minuto. Luego, la zona se apagará de forma automática. Uso del Temporizador Puede utilizar el temporizador de dos formas distintas:

• Puede utilizarlo como avisador. En este caso, el temporizador no apagará ninguna zona de cocción cuando el tiempo establecido acabe.

• Puede configurarlo para apagar una zona de cocción una vez finalizado el tiempo establecido.

• Puede ajustar el temporizador durante un tiempo máximo de 99 minutos. Utilizar el temporizador como avisador Si no selecciona ninguna zona de cocción:

1. Asegúrese de que la placa está encendida y funcionando.

2. Pulse la tecla del temporizador" ". El indicador del avisador empezará a

parpadear "00" y, a continuación, podrá ajustar el temporizador.

3. Ajuste el tiempo tocando los botones " " o " " del temporizador Consejo:

Pulse los botones " " o " " del temporizador una vez para reducir o aumentar el tiempo de 1 minuto. Mantenga pulsados los botones " " o " " del temporizador para reducir o aumentar el tiempo de 10 minutos. Si pulsa " ",se cancelará el temporizador y el indicador se apagará.

4. Inmediatamente después de que haya establecido el tiempo, empezará la

cuenta atrás. La pantalla mostrará el tiempo restante.

5. Cuando finalice el tiempo establecido, el zumbador pitará durante 30 segundos

y el indicador del temporizador se apagará. Ajustar el temporizador para que apague una o más zonas de cocción Si el temporizador está ajustado en una zona:

1. Seleccione la zona de cocción correspondiente con la tecla de selección de zona" ".

2. Pulse la tecla del temporizador " ", el indicador del temporizador parpadeará y ya

podrá ajustar el temporizador.

3. Utilice los botones " " y " " para ajustar el temporizador de 1 a 99 minutos.

Consejo: Pulse los botones " " o " " del temporizador una vez para reducir o aumentar el tiempo de 1 minuto. Mantenga pulsados los botones " " o " " del temporizador para reducir o aumentar el tiempo de 10 minutos. Si pulsa " ", se cancelará el temporizador y el indicador se apagará. ESConsejos y sugerencias Problema Posibles causas Qué hacer No se puede encender la placa de inducción. No hay corriente. Asegúrese de que la placa de inducción esté conectada a una fuente de alimentación y de que esté encendida. Compruebe si hay un corte eléctrico en su casa o en su zona. Si ha hecho todas las comprobaciones y el problema persiste, llame a un técnico especialista. Los botones táctiles no responden. Los botones están bloqueados. Desbloquee los botones. Consulte las instrucciones de la sección «Uso de la placa de inducción». Los botones táctiles no funcionan con facilidad. Puede haber una ligera capa de agua sobre los botones o puede que esté utilizando la punta del dedo al tocar los botones. Asegúrese de que la zona de los botones está seca y utilice la yema del dedo para tocar los botones.

4. Inmediatamente después de que haya establecido el tiempo, empezará la cuenta

atrás. La pantalla mostrará el tiempo restante y el indicador del temporizador parpadeará durante 5 segundos. NOTA: El punto rojo situado junto al indicador de nivel de potencia se iluminará para indicar que se ha seleccionado la zona.

5. Cuando se acabe el tiempo del temporizador, la correspondiente zona de cocción

se apagará automáticamente. Si previamente se han encendido otras zonas de cocción, estas seguirán funcionando.

6. Al utilizar al mismo tiempo “el temporizador como alarma” y “el temporizador para

apagar las zonas”, la pantalla mostrará el tiempo restante de alarma como prioridad. Pulse la zona de cocción para mostrar el tiempo que queda para que se apague el temporizador. ESEl cristal se está rayando. Batería de cocina con rebabas. Se están utilizando estropajos o productos de limpieza abrasivos e inadecuados. Utilice una batería de cocina con bases planas y uniformes. Consulte «Elección de la batería adecuada». Algunas baterías de cocina hacen ruidos crepitantes o de clic. Puede deberse a la fabricación de su batería de cocina (capas de diversos metales que vibran de forma diferente). Es algo normal en las baterías de cocina y no indica un fallo. La placa de inducción hace un zumbido bajo cuando se usa a un nivel de potencia alto. Lo provoca la tecnología de la cocina de inducción. Es normal, pero el ruido debería disminuir o desaparecer por completo al bajar el nivel de potencia. Procede un ruido de ventilador de la placa de inducción. Se ha encendido un ventilador de refrigeración en la placa de inducción para evitar que el sistema electrónico se sobrecaliente. Puede seguir funcionando aunque haya apagado la placa de inducción. Es normal y no hace falta adoptar ninguna medida. No apague la fuente de alimentación de la placa de inducción mientras el ventilador esté funcionando. La batería de cocina no se calienta y aparece el símbolo en el indicador. La placa de inducción no puede detectar la batería porque no es apropiada para la cocina de inducción. La placa de inducción no puede detectar la batería porque es demasiado pequeña para la zona de cocción o no está debidamente centrada en esta. Utilice una batería de cocina apropiada para la cocina de inducción. Consulte la sección «Elección de la batería adecuada». Centre la batería y asegúrese de que la base coincide con el tamaño de la zona de cocción. ESIndicador de fallo e inspección Si surge alguna anomalía, la placa de inducción entrará en estado protector de forma automática y mostrará los códigos protectores que correspondan. Estos son los fallos más comunes: Mensaje de error Posibles causas Qué hacer Sin batería o batería no apta. Reemplace la batería. ER03 Agua o batería sobre el cristal de la zona de control. Limpie la z ona de control. F1E Fallo de conexión entre el panel de visualización y el cuadro principal de la izquierda (la zona de cocción cuyo indicador muestra «E»).

1. El cable de conexión no está

enchufado correctamente o es defectuoso.

2. Reemplace el cuadro

principal. F3E Fallo del sensor de temperatura de la bobina. (en la zona de cocción cuyo indicador muestra «E»). Reemplace el sensor de la bobina. F4E Fallo del sensor de temperatura del cuadro principal. (en la zona de cocción cuyo indicador muestra «E»). Reemplace el cuadro principal. E1E La temperatura que ha medido el sensor del vidrio cerámico es demasiado alta. Reinicie la placa después de que la placa se haya enfriado. E2E El sensor de temperatura del IGBT es demasiado alto. Reinicie la placa después de que la placa se haya enfriado. E3E Tensión de alimentación anómala (demasiado alta). Revise si la fuente de alimentación es normal. Encienda la placa después de que la fuente de alimentación sea normal. E4E Tensión de alimentación anómala (demasiado baja). Revise si la fuente de alimentación es normal. Encienda la placa después de que la fuente de alimentación sea normal. ESE5E Fallo del sensor de temperatura (en la zona de cocción cuyo indicador muestra «E»). El cable de conexión no está enchufado correctamente o el montaje es defectuoso. No desmonte la unidad por su cuenta para evitar peligros y daños a la placa de inducción. Elección de la batería adecuada (F4) - Use preferentemente las baterías indicadas ya que son apropiadas para la cocina de inducción. - Las baterías de imán pueden ser apropiadas para la cocina de inducción. - Las baterías de acero inoxidable con bases de acero inoxidable ferrítico o multicapa si la base indica: para cocina de inducción. - Si se utilizan baterías de hierro fundido, es preferible que tengan un fondo esmaltado para evitar que se raye la supercie cerámica de la placa. - No son apropiadas las baterías de vidrio, de cerámica, de barro, de aluminio, de cobre o de acero inoxidable no magnético (austenítico). - Baterías planas y de fondo grueso. - La utilización de baterías que tengan el mismo diámetro que la zona de cocción asegura el uso de la máxima potencia. - Las baterías más pequeñas reducen la potencia pero no provocarán una pérdida de energía. En cualquier caso, no recomendamos el uso de baterías con un diámetro de menos de 10 cm. - El fondo de la batería debería tener un diámetro mínimo, de acuerdo a la zona de cocción correspondiente: - Para obtener el máximo rendimiento de la placa, coloque la batería en el centro de la zona de cocción. Mantenimiento Los trozos de papel de aluminio o la comida, las salpicaduras de grasa, el azúcar derramado o los alimentos muy azucarados deberían retirarse inmediatamente de la supercie de cocción con la ayuda de una espátula para no rayar la supercie de la placa. Después, limpie la supercie con un producto adecuado y con papel de cocina. Aclare la supercie con agua y séquela con un paño limpio. No utilice esponjas o estropajos abrasivos y evite el uso de quitamanchas o detergentes químicos agresivos. ESInstalación Instrucciones para el instalador Un personal cualicado debe llevar a cabo todas las operaciones relacionadas con la instalación, de acuerdo con los reglamentos actuales. El aparato está diseñado para instalarse en una encimera, como se muestra en la gura. Coloque el sellante suministrado por el perímetro de la placa. No se debería instalar la placa sobre un horno, pero, si así fuera, compruebe que: - El horno cuenta con un sistema de refrigeración adecuado. - No hay fugas de aire caliente del horno hacia la placa. - Cuenta con entradas de aire apropiadas, como se muestra en la gura. Selección del equipo de instalación Corte la superficie de trabajo según las dimensiones que se muestran en la ilustración. (F5) A efectos de instalación y uso, se debe conservar un espacio mínimo de 5 cm alrededor del hueco. Asegúrese de que el grosor de la supercie de trabajo es, al menos, de 30 mm. Asegúrese en cualquier circunstancia de que la placa de inducción está bien ventilada y de que la entrada y la salida del aire no están bloqueadas. (F6) Coloque la junta de instalación proporcionada a lo largo del borde inferior de la placa y asegúrese de que los extremos se solapan. No utilice adhesivo para fijar la placa a la encimera. Coloque la placa en la abertura de la encimera (F7). Presione ligeramente la placa hacia abajo hasta que esté encajada y asegúrese de que el borde exterior esté bien sellado. Antes de instalar la placa, asegúrese de que...

• La supercie de trabajo está nivelada y hecha de un material resistente al calor. Las paredes que están junto a la placa deben ser resistentes al calor.

• La placa no se instalará directamente sobre un lavavajillas, un frigoríco, un congelador, una lavadora o una secadora, puesto que la humedad puede dañar el sistema electrónico de la placa.

• La instalación cumplirá todos los requisitos de seguridad y todos los reglamentos y normas aplicables. ESCuando haya instalado la placa, asegúrese de que...

• La fuente de alimentación no está accesible a través de las puertas de los armarios o de los cajones.

• Si la placa está instalada sobre el espacio de un armario o de un cajón, se instalará una barrera de protección térmica bajo la base de la placa.

• Desconecte el aparato de la red de suministro eléctrico antes de realizar trabajos o tareas de mantenimiento en este. Conexión de la placa a la red eléctrica (F8) Código de color de los cables: L2 Negro L1 Marrón N2 Gris N1 Azul Verde y amarillo Antes de conectar la placa a la red eléctrica, compruebe que:

El sistema de cableado de la vivienda es adecuado para la potencia que consume la placa.

2. El voltaje corresponde con el valor dado en la placa de características.

3. Las secciones de los cables de alimentación pueden resistir la carga

especicada en la placa de características.

4. La instalación está equipada con una eciente conexión a tierra, de

acuerdo con la normativa y las leyes actuales. La conexión a tierra es un requisito legal. - Para conectar la placa a la red eléctrica, no utilice adaptadores, reductores o dispositivos de derivación, ya que pueden provocar un sobrecalentamiento y un incendio. - En los casos en los que el aparato no cuente con un cable o con un enchufe, utilice el material adecuado para la corriente que se indica en la placa de características y también para la temperatura de funcionamiento. El cable nunca debe alcanzar una temperatura de más de 50 ºC por encima de la temperatura ambiente. - La fuente de alimentación debería estar conectada conforme a la norma correspondiente, o bien contar con un interruptor de circuito unipolar.

• El instalador debe asegurarse de que se realiza una conexión eléctrica correcta y que cumple con las normas de seguridad.

• No se debe doblar ni comprimir el cable. ESG estión de la potencia Est

función permite al usuario seleccionar el límite total de potencia de salida.

la tecla ON/OFF para encender la fuente de alimentación. El zumbador pita una vez y todas las pantallas muestran "0".

2. Pulse la tecla " ", "P" y "S" se visualizan alternativamente y "E" se visualiza en la pantalla del temporizador.

3. Pulse la tecla " ", la pantalla de la zona de cocción muestra "P" y "S" alternativamente, y en la pantalla

del temporizador se muestra "Et".

4. Pulse de nuevo las teclas " " y " " al mismo tiempo, y en la pantalla del temporizador se indicará la potencia

5. Pulse de nuevo la tecla " " para cambiar el plan de energía total requerido.

Zona de visualización Nivel de potencia ECO Fuente de alimentación (se requiere protección con fusible) 15 1,5 kW 7 Amp 28 2,8 kW 13 Amp 33 3,3 kW 15 Amp 45 4,5 kW 20 Amp 57 5,7 kW 25 Amp 68 6,8 kW 32 Amp

• La primera vez que se utiliza, la potencia viene ajustada de fábrica a 6,8 kW.

6. Pulse las teclas " "y " " para guardar la configuración y salir.

placa de caraterísticas.
